Что такое внутренний водосток, и что о нем нужно знать

Проблема отвода воды с крыш домов появилась примерно тогда же, когда люди научились строить дома больше, чем на одну комнату. Сначала вода просто стекала по карнизам, что было очень непрактично: фундамент размывало, стены дома намокали, не говоря уже о настоящем болоте, которое разрасталось под скатами в сколько-нибудь дождливую погоду. Потом изобрели внешнюю водосточную систему, которая на столетия решила эту проблему. До тех пор, пока не появились здания с плоской крышей, высотные дома и сооружения огромной площади, вроде цехов заводов и торговых центров. С отводом воды с таких крыш обычные желоба под карнизами справлялись очень плохо, поэтому пришлось срочно искать новое решение. Им стал внутренний водосток — система, с помощью которой можно обеспечить эффективный и безопасный водоотвод с крыши любого здания, независимо от его высоты и площади.

Основные различия между системами водоотведения

Главное предназначение водостока как инженерной системы — быстрый отвод дождевой и талой воды с кровли здания. Но крыша жилого строения может быть различной конфигурации. Именно поэтому в разных ситуациях предпочтителен свой тип водоотведения. Так, для скатных крыш удобнее смонтировать наружный сток, который прикрепляется к стене дома. Его долговечность напрямую зависит от качества материала и его способности противостоять коррозии и механическому воздействию.

Для плоской крыши необходим монтаж внутреннего водостока

. Это уже более сложная коммуникация, которая потребует предварительного расчета. Сток располагается в боковых гранях, предпочтительно вблизи канализационных труб в отапливаемой зоне. Если система будет уложена во внешних стенах, то стояк попросту промерзнет в зимний период, что приведет к нарушению целостности трубы и последующим протечкам.

Преимущества внутреннего водоотведения

Система внутреннего водостока

достаточно распространена. Ее эффективность и эстетическую привлекательность оценили многие архитекторы. Даже несмотря на все сложности по обслуживанию и возможные затруднения при необходимости прочистки. Хотя правильный

монтаж позволит избежать неприятностей, а точный расчет от образования застоя воды на крыши.

Основные достоинства:

• отсутствие признаков прокладки коммуникаций со стороны фасада здания;
• эффективный сбор талой воды даже при резких перепадах температуры, что выгодно отличает внутренний отвод от привычного наружного желоба;
• отведение воды в ливневую канализацию или специальные лотки на тротуаре.

Материалы изготовления

Основные материалы, используемые в процессе изготовления систем водостока — металл и пластик.

Металлические водостоки подразделяются на стальные, медные и алюминиевые. Стальные являются прочными (срок эксплуатации может достигать 100 лет) и предназначены для использования в суровых климатических условиях Севера.

Медные отличаются еще большим сроком эксплуатации (до 150 лет), но по цене они самые дорогие.

Главный плюс алюминиевых — их абсолютная неподверженность коррозии, однако они наименее прочны и склонны к быстрой деформации.

Пластиковые водостоки наиболее просты в эксплуатации, слабо подвержены коррозии, а также самые дешевые по своей стоимости. Однако они могут изменяться в размерах при колебании температуры, что является наиболее серьезным минусом пластиковых водосточных систем.

Конструктивные особенности внутреннего водостока

Планирование внутренней водосточной системы

необходимо производить во время проектирование самого здания. Одной из причин является правильное расположение воронок на крыше. Они согласно СНиП должны располагаться на расстоянии не менее 20 м2 друг от друга, а сама кровля выполняется с разуклонкой (т.е. воронка ниже общего уровня). Также заранее учитывается уклон прокладываемых отводных труб (1…2°), так как вода по ним движется самотеком.

Основными элементами внутренней водосточной системы являются:

• воронка для сбора воды, защищенная сеткой или обрешёткой от крупного мусора (листьев, палок);
• отводная труба;
• водосливная труба (вертикальный контур, именуемый «стояком»);
• ревизия (небольшой патрубок с крышкой);
• выпуск – часть трубы, которая перенаправляет сток в ливневую канализацию или попросту за пределы дома.

Очень важно добиться полной герметичности соединений. Внутреннее расположение стояка предполагает сложности в обслуживании, поэтому швы обычно заваривают. По практике наиболее сложно добиться правильной

установки воронки. Чтобы ее края плотно примыкали к отводящей трубе, или напрямую к стояку, необходимо установить стакан в подготовленное отверстие только после того, как будет уложена гидроизоляция. Такая хитрость позволить обеспечить плотное прижатие воронки к поверхности.

Итоги

Немаловажной является гидроизоляция. Каждый стык нужно покрыть герметизирующим составом, который будет защитой от протеканий. После того, как установка будет завершена, производится монтаж металлочерепицы, шифера или профлиста для того, чтобы защитить систему от загрязнения, и можно начинать использовать водосток.

Мы рекомендуем вам заранее подготовить план работ, чтобы вы смогли составить смету, а также запомнить принцип установки и если нужно, устранить недочеты на этапе проектирования.

Классификация системы внутреннего отвода воды

Основное разделение происходит за счет способа сбора воды с плоской поверхности:

1. Самотечная. Наиболее экономичный, но при этой и малоэффективный вариант. Используемая простая воронка предполагает естественный уход воды за счет наклона крыши. Такой способ требует точного расчета, чтобы избежать подтопления в сильный ливень. Хотя гарантию полного осушения даже тщательный просчет дать не может.
2. Сифонная. В данном методе уже подключены физические законы перепада давления. Воронки подбираются более современного типа со стабилизаторами потока. То есть весь стояк предполагает полное заполнение водой, а при падении уровня вокруг воронки создается зона пониженного давления. Попадая в разряженную область, вода попросту засасывается внутрь. Немалым преимуществом стоит выделить высокую скорость потока, проходящего по стояку, попутно унося возможные засоры.

Важный наружный элемент всей системы – воронка, имеет свои разновидности:

• по конструкции: плоская и колпаковая;
• по материалу изготовления: медная, бюджетная пластиковая, нержавеющая сталь;
• по размерам: согласно диаметру сечения отводящей трубы (точно подобранный размер во многом предопределяет герметичность соединения);
• по дополнительному оснащению: подогреваемые, с защитными барьерами, со стабилизаторами.

По материалу водосливной трубы:

1. ПВХ – отличное экономичное решение для небольших зданий с малым потоком воды. Они долговечны и имеют достаточное надежное и простое соединение.
2. Металлические. В основном выбирается металл, способный долгое время сохранять устойчивость к постоянному воздействию влаги. Это нержавеющая сталь и алюминий. Главный недостаток такого сырья — необходимость качественной шумоизоляции.
3. Чугунные. Трубы, уходящие постепенно в прошлое из-за своей тяжести.
4. Медные. Редко используемое сырье за счет высокой стоимости. Главным преимуществом является устойчивость к кислотным дождям промышленной зоны.
5. Асбестоцементные. Имеют массу преимуществ, среди них безопасность, долговечность и более низкая стоимость по сравнению с металлическим аналогом.

Расчет устройства внутреннего водостока

Для любых строительных работ существует свод норм и правил. Водоотвод – не исключение. Согласно нормативам, на один стояк не должен приходиться слив с поверхности более 250 м2. Но в зависимости от типа крыши этот параметр может изменяться. Стоит в подсчетах также учитывать диаметр закладываемой трубы (на 1 м2 крыши – сечение стояка 1,5…2 см2), пропускную способность системы и объем ливневой канализации.

Количество воронок также строго регламентировано – на каждые 20 м2 крыши. При этом до стены должно оставаться расстояние более метра. В многоуровневых крышах стоит предусмотреть воронку для каждого уровня. Не стоит забывать и про закладывания уклона в 1-2° в сторону воронки, для обеспечения гравитационного стекания воды.

Скатная крыша

Для скатных крыш малоэтажных домов обустраивают внешний водосток вдоль кранизных свесов кровли. Это система горизонтальных желобов, проложенных с небольшим уклоном (3 — 3.5°) к водоприемным воронкам. А воронки служат узлами соединения с вертикальной водосточной трубой, которая заканчивается угловым сливом над дождеприемником ливневой канализации.

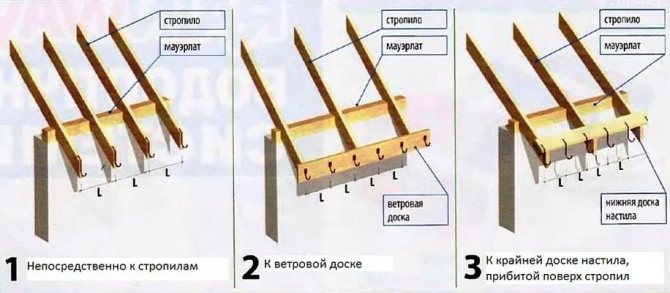

Для организации горизонтальной и вертикальной части водосточной системы предусмотрены дополнительные элементы, стыковочные узлы, крепления к фасаду и обрешетке кровли. Подробнее в статье: устройство водостока со скатной крыши.

Все производители предлагают несколько типоразмеров желобов и труб (от двух до пяти), которые в зависимости от размеров и конструктивных особенностей кровли позволяют оптимизировать систему по производительности водостока. Если не принимать в расчет элементы крепления, то основные детали системы делают либо из пластика, либо из металла.

Металлический водосток

В этой категории доминируют системы из холоднокатаной горячеоцинкованной листовой стали толщиной 0.5 — 0.7 мм. Многослойное защитное покрытие сделано по такой же технологии, что у профлиста или металлочерепицы, и имеет в качестве базовых цветов ту же самую палитру. Поэтому в декоративном отношении стальной водосток совместим с этими кровельными материалами.

Помимо стали, водосточные системы делают из таких цветных металлов:

Алюминий. К достоинствам относится небольшой вес и простота монтажа. Один из наиболее известных отечественных производителей, компания Линкор, предлагает готовые системы с порошковой окраской деталей в нескольких базовых цветах или изготавливает под заказ в любом оттенке палитры RAL.

Цинк-титан. Это многокомпонентный сплав из нескольких металлов с преобладанием цинка (если быть точным, то это практически чистый химический цинк — более 99% состава). Добавка титана увеличивает прочность, а меди — улучшает пластичность сплава. Относится к элитным материалам — водосток из этого сплава предназначен для фальцевых крыш из цинк-титановых листов или для кровли из сланцевой черепицы, которая имеет такую же цветовую гамму. Изначальный цвет — серый, возможно искусственное патирование в серо-голубой или темно-серый оттенок. Со временем может менять цвет почти до белого (зависит от состава легирующих компонентов).

Медь. Элитный материал, водостоки из которого имеют узкую специализацию —медная фальцевая кровля, керамическая или сланцевая черепица. У полированной меди со временем происходит естественное патирование. Но на рынке есть предложения по продаже оксидированных и искусственно патированных водосточных систем (например, производства компании Fricke).

Также возможно устройство системы без прокладки горизонтальных желобов под свесом карниза. Такие решения используют на крышах из плоских кровельных материалов.

Первоначальный сбор и организация отвода происходит непосредственно на кровле с помощью разжелобовок и ендов, в устье которых устанавливают водосборные воронки. А дальше вода транспортируется по водосточной трубе к приемнику ливневой канализации.

Пластиковый водосток

Материал изготовления — поливинилхлорид (ПВХ). В отличие от металлических водостоков здесь нет «привязки» к кровельным материалам. Но есть другой аналог покрытия внешних ограждающих поверхностей — виниловый сайдинг.

Так же, как и фасадные панели, детали пластикового водостока изготавливают из модифицированного полимера. Специальные добавки, которые входят в состав ПВХ, обеспечивают стойкость к воздействию ультрафиолета (отвечают за стабильность цвета) и устойчивость к перепадам температуры.

Производители предлагают 5-6 стандартных цветов. Но у всех есть 4 базовых цвета: белый, серый (графит), коричневый и красный (кирпич). Кроме них могут быть также черный и зеленый.

Монтаж водостока внутри здания

Главным недостатком внутренней системы можно считать сложность в обслуживании и очистки. Именно поэтому не стоит размещать стояк слива в толще стен, следует закладывать для него шахты или специальные короба. Их следует оформить декоративными панелями для поддержания оптимальной температуры. Не стоит забывать об удобном доступе к трубам. Высоту ревизий необходимо выдерживать не ниже метра от уровня пола. Устройство всей системы следует начинать снизу, постепенно продвигаясь к крыше здания.

Этапы установки:

1. Разметка под крепления водосливной трубы (стояка).
2. Расчет выхода трубы на крышу.
3. Финальный подгон, сверление и монтаж креплений (выбор зависит от разновидности материала самой трубы).
4. Устройство отводной трубы (выпуска) до места слива в ливневую канализацию или в лотки.
5. Выполнение гидроизоляции выпуска.
6. Установка труб, ревизий, воронки с тщательной герметизацией всех соединений.
7. Укладка кровельного материала с последующей установкой прижимного фланца и решетки воронки.
8. Обязательная проверка герметичности всей системы, а также эффективности сбора воды.

Результаты проверки водостока жилых зданий следует заносить в Акт испытания для данного вида систем. Его наличие и корректность проверяется при сдаче дома в эксплуатацию.

Выбор водосточных воронок

На строительном рынке водосточные воронки представлены моделями из оцинкованной стали, чугуна, пластика ПВХ, меди и прочих сплавов.

Конструкции воронок бывают:

• колпаковые, возвышающие над поверхностью кровли в виде куполообразной решетки;
• плоские, монтируемые вровень с поверхностью кровли;
• с вертикальным или горизонтальным выпуском;
• с противогравийной корзиной;
• с подогревом электрическим кабелем.

Рисунок 6. Устройство дождеприемной воронки АСО Spin.

Конструкция воронки состоит из следующих деталей:

• опорной части, монтируемой у основания покрытия;
• приемного элемента с трубой;
• верхней секции, устанавливаемой в утепляющих и гидроизоляционных слоях;
• фильтра воздушного, уплотнительного кольца и прижимного фланца, герметично соединяющего верхнюю часть воронки с нижней;
• решетки, защищающей водосток от попадания листвы и крупного мусора;
• греющего электрического кабеля.

Наиболее популярные воронки для плоских и скатных кровель, адаптированные к российским климатическим условиям, предлагает .

Изделия изготовлены австрийской компанией HuttererLechner, выпускающей воронки марки HLи крупнейшим германским производителем водосточных систем — компанией ACO.

В таблице представлены сравнительные характеристики водосточных воронок наиболее популярных моделей от .

Марка	Назначение	Материал	Тип и диаметр выпуска	Пропускн.способн. (л/сек)	Констр. особенности
HL62.1	для плоских кровель	п/п	DN 110 Вертикальный выпуск	10,7	с электро подогревом
HL64.1	для плоских кровель	п/п	DN 110 Горизонтальный выпуск	6,6	с электро подогревом
HL64.1B	для экспл. кровли	п/п	DN 110 Горизонтальный выпуск	3,7	без подогрева
HL62.1B	для экспл. кровли	п/п	DN 110 вертикальный выпуск	6,0	с электро подогревом и фланцем
АСО Spin	для плоских кровель	нерж. сталь	DN 100 вертикальный выпуск	5,9	с противогравийной корзиной
АСО Spin	для плоских кровель	нерж. сталь	DN 100 горизонтальный выпуск	5,9	с теплоизоляцией
АСО Spin	для плоских кровель	чугун	DN 100 вертикальный выпуск	9	с т/и, куполообразной решеткой
АСО Spin	для плоских утепл. кровель	чугун	DN 100 вертикальный выпуск	9	с т/и, куполообразной решеткой
АСО Spin	для экспл. кровель	чугун	DN 100 вертикальный выпуск	8	с п/б вставкой, решеткой из чугуна

Все водостоки соответствуют государственным стандартам и требованиям безопасности.

Возможные дефекты внутреннего водоотвода

Невозможно представить систему, которая бы служила долгое время без нареканий. Во многом продолжительность бесперебойной работы достигается по средствам правильного монтажа и использования качественных материалов. Но полностью гарантировать отсутствие сбоев невозможно. Самыми распространенными проблемами, которые возникают при эксплуатации внутреннего отвода ливневой и талой воды, являются:

• протечки в местах соединения элементов трубы, а также прижимания воронки к кровле;
• нарушение целостности или отсутствие защитной решетки на воронке;
• недостаточная теплоизоляция выпуска и приемки воды может привести к обледенению трубы с последующим выходом ее из строя;
• любые механические повреждения теплоизоляции стояка;
• повреждение лотка приемки воды, приводящее к подтоплению фундамента.
