Всё чаще владельцы в своих домах отдают предпочтение не стандартным батареям, а обустраивают систему «тёплый пол». Она состоит из ряда элементов, но главный — распределительная гребёнка, без неё конструкция не сможет правильно функционировать и поддерживать комфортный температурный уровень.
Прочитав нашу статью, вы узнаете о разновидностях коллекторов, их устройстве и принципе работы. А руководствуясь этим материалом, сможете собрать и установить смесительно-распределительную группу для тёплого пола сами.
Предназначение гребёнки для тёплого пола
Гребёнка для пола с обогревом — это не самостоятельный узел, а комплект элементов входящих в коллекторную группу. Он отвечает за работу греющего пола.
Чаще тёплый водяной пол включает в себя несколько контуров, которые имеют разную длину, для них требуется различное количество теплоносителя. Поэтому, без распределительного узла устройство не будет качественно работать.
Без коллектора, горячая вода будет поступать напрямую от котла в трубы пола, большая часть её будет двигаться в самую маленькую петлю. В итоге, маленький контур перегреется, а большому не хватит тепла.
Если же, теплоноситель подаётся от центрального отопления, то градус нагрева его выше, чем требуется для тёплого пола. Если он будет идти в контуры не разбавленный охлаждённой водой, то перегрев обеспечен.
Для этого необходим смесительный узел, там происходит смешивание жидкости до нужного градуса.
Устройство позволяет настраивать количество поступления теплоносителя в каждую петлю и степень его нагрева. Это поможет обеспечить требуемый температурный уровень.
Как регулировать гребенку?
Чтобы водяной теплый пол обеспечивал комфортную температуру во всех комнатах, распределительный узел надо предварительно настроить. Регулирование системы производится по 2 параметрам теплоносителя:
- температура;
- расход.
Первый параметр устанавливается на трехходовом смесительном клапане. Это можно сделать вручную, задав требуемую температуру воды поворотом регулировочного колеса. Но чаще в схеме задействована термостатическая головка с выносным датчиком и капиллярной трубкой, так что температуру воды надо выставить на ней. Датчик плотно прикрепляется к коллектору.
Количественная регулировка гребенки может осуществляться как вручную, так и автоматически. Вращая колпачок на клапане каждого контура и глядя на показания расходомера, следует добиться расчетного расхода воды, если он вам известен. Если же нет, то настраивать придется по ощущениям в течении нескольких дней.
Автоматическая регулировка предполагает монтаж на место колпачков специальных сервоприводов, дистанционно взаимодействующих с термостатами во всех помещениях. Тогда гребенка с насосом будет выдавать в греющие контуры столько теплоносителя, сколько нужно в данный момент. Сервоприводы на всех отводах станут управлять потоками по команде термостатов.
Устройство

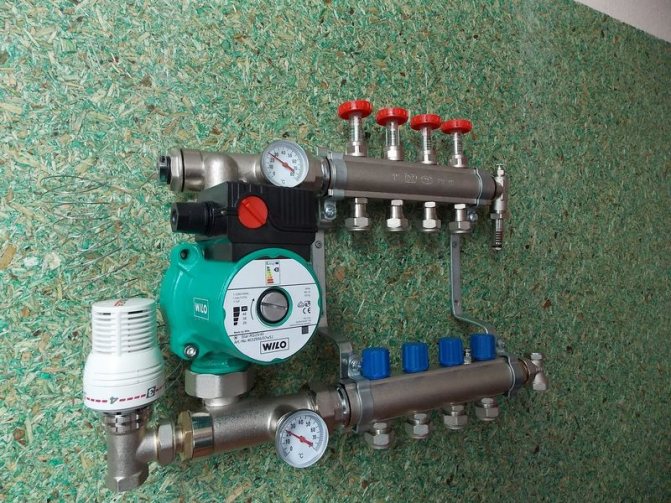

Гребёнка для водяного тёплого пола — это две горизонтальные трубы — подачи и обратки, с отводами для подключения ветвей пола. С торцов осуществляется подача теплоносителя.
Для настройки количества поступающей жидкости в петли на одной трубе находятся вентиля. Регулировка гребёнки возможна ручная и автоматическая, с использованием сервоприводов. Для контроля за объёмом теплоносителя, на отводах второго коллектора имеются колбы расходомеров.
Гребёнка для пола с обогревом, это:
- подающая и отводящая труба;
- запорный вентиль на входе и выходе;
- крепежные элементы для сборки;
- терморегулятор;
- кран для слива теплоносителя;
- кран для стравливания воздуха;
- клапан для подачи воды от источника;
- смесительный узел;
- насос.
Крепление коллектора к стене осуществляется на металлические скобы.
Заполнение водой и проверка герметичности давлением
После подключения приходит время заполнить систему водой.
Делать это нужно не через котел отопления, а непосредственно через краны для спуска и наполнения. Они расположены на задней заглушке распредколлектора.
Ошибка №4 — если будете закачивать воду через котел, есть риск выхода из строя циркуляционного насоса.
При этом обязательно перекрывайте шаровые краны с подачей от котла.
Далее воспользовавшись специальным ключом, закрываете все контура, кроме одного. Именно с него и будете начинать заполнение системы водой.
Также закрываете все краны на ротаметрах, кроме одного.
Теперь можно подключить шланг с водой к сливному крану на подающей гребенке.
К обратной гребенке подсоединяется шланг для слива воды. После чего можно потихоньку пускать воду.
Сливной шланг с обратной гребенки опускаете в канализацию или просто в ведро и ждете пока спустится весь воздух.
Как только пойдет одна вода, вентиль данного контура можно перекрыть и перейти к следующему. Вся процедура повторяется опять.
После заполнения всех контуров, можно приступать к подаче воды в распределительную систему через тепловой узел или сам котел.
Только после этого открываете шаровые краны на коллекторе и окончательно выпускаете остатки воздуха через воздухоотводчики.
До заливки стяжки сами трубопроводы теплого пола следует проверить на герметичность.
Испытания производятся на холодной воде. При этом испытательное давление должно превышать рабочее в 1,5 раза.
Как правило, гидравлические испытания проходят в течение 3-х часов. В течение первого часа, каждые 10 минут понижающееся давление доводят до требуемого.
А в течение последующих 2-х часов производят контрольный замер.
Давление в рабочей и исправной системе, не должно понизиться от первоначального, более чем на 2 бара.
Ошибка №5 — доверять только показаниям давления, без визуальной и физической (руками) проверки стыков.
Вам обязательно нужно убедиться в герметичности не только трубок, но и всех стыков и соединений. Дело в том, что небольшое подкапывание, падением давления никак не определяется.
В итоге, вы довольные всеми показаниями окончательно зальете стяжку и смонтируете всю систему. А через время, эти мокрые места себя покажут во всей красе.
В виде исключения, если у вас на объекте отрицательная температура, для систем напольного исполнения допускается проведение пневматических испытаний сжатым воздухом или инертным газом.
Герметичность каждого соединения при этом проверяется пенящимся составом.
Гидравлические испытания обычно оформляются протоколом.
Принцип работы с двухходовым клапаном
При использовании схемы подключения гребёнки с двухходовым клапаном для греющего пола, конструкция оборудована термодатчиком, он располагается на обратке. Клапан может находится в открытом и закрытом положении, это зависит от штока, которым управляет термоголовка.
Принцип работы приспособления обусловлен открытием клапана, в результате чего происходит поступление нагретой жидкости от котла в гребёнку.
Там она разбавляется остывшим теплоносителем, а затем направляется в трубу подачи. В этот момент термометр измеряет температурный уровень жидкости, если он ниже требуемой, то шток остаётся открытым.
По достижении нужного градуса, происходит его закрывание, горячая вода перестаёт поступать. При остывании теплоносителя в тёплом полу, термоголовка поднимает шток, тем самым открывая и возобновляя подачу.
Двухходовой клапан — надёжен, возможность поломки запорного элемента практически нулевая, поэтому риск поступления излишней порции нагретой жидкости в тёплый пол минимален. Однако стоит сказать, что процесс регулирования — плавность и точность, уступают трёхходовой арматуре.
Коллектор с двухходовым клапаном может обогревать комнату с ограниченной площадью — не больше 200 м2. Для обогрева помещения с большим размером устройство не подходит.
Комплектация
Гребенка теплого пола в сборе представляет собой узел распределения. В его состав входит несколько элементов. В первую очередь сюда относится коллектор на несколько отводов для теплого пола. Он имеет вентили термостатического типа и расходомеры. Также в состав узла входит отсекающая арматура шарового типа.
На все ветки устанавливаются автоматические отводчики воздуха. Измерительными приборами также являются термометры. Система устанавливается в металлический короб.
Многоходовые клапаны работают в автоматическом режиме. Они контролируют уровень подачи теплоносителя. С питающим клапаном соединен термодатчик. Он измеряет температуру нагрева и выполняет управляющую функцию. Для создания требуемой скорости потока, а также смешения остывшей и нагретой жидкости внутри системы применяется насос.
Элементы управления упорядочивают поток, выполняя сброс при аварии. Они устанавливаются на входные и исходящие патрубки.
Принцип работы с трехходовым клапаном
Трёхходовой клапан отличается от двухходового, наличием трёх выходов, вместо двух. Один подсоединяется к подающему крану, другой — к исходящему коллектору, третий — к обратке с остывшей водой.
Рассмотрим как работает гребёнка:
- В начале узел подмеса закрыт, открыт подающий вентиль от источника тепла. Нагретый теплоноситель поступает в коллектор.
- Датчик — при повышении температуры подаёт сигнал. Шток в запирающем кране смещается, при этом частично происходит закрывание подачи нагретой воды и открывание линии подмеса. Осуществляется подмешивание к нагретому теплоносителю остывшего.
- Температурный уровень воды нормализовался — клапан остаётся в данном положение.
- Проходя несколько раз по петлям, жидкость остывает ниже нормы, и датчик информирует об этом. Происходит закрывание линии подмеса, полностью открывается подача горячего водоснабжения, осуществляется повторение цикла.
Смешивание теплоносителя происходит не в гребёнке, как с двухходовым устройством, а в самом клапане.
Данная схема более точная, а процесс регулировки намного плавней. Она способна прогревать помещение большой площади — от 150 м2, но элемент менее надёжный, не редко выходит из строя. При этом, возможно чрезмерное поступление горячего теплоносителя в трубопровод, что приведёт к его повреждению.
Особенности монтажа изделия
При установке этой конструкции необходимо учитывать ряд правил и особенностей. Обычно коллектор устанавливают на стену, посередине или ближе к полу. Для этого лучше всего использовать специальный коллекторный шкаф, придающий более эстетичный вид конструктивному узлу.
В нем должны быть просверлены отверстия для подходящих трубопроводов. Гребенка крепится с таким условием, чтобы была возможность стравить воздух из отопительных контуров. Это позволит без проблем проводить ремонт в случае аварии.
Длина контуров должна быть примерно одинаковой, чтобы легче было проводить регулировку. Это делается по двум показателям: расходу теплоносителя и его температуре. Для этого в схеме встроены расходомер и температурные датчики.
Важное условие при монтаже теплых полов — общая длина каждого контура не должна превышать 60 м. В противном случае теплоносителю сложно будет преодолевать гидравлическое сопротивление в трубопроводах.
Компании производители
Разные страны и компании занимаются выпуском таких приборов. Наиболее качественные устройства от европейских производителей, но цены на них очень высокие — от 1000 до 1200 $. Продукция китайского производителя стоит недорого, но она не долговечна. Однако есть компании, которые выпускают качественные модели по невысокой цене.
Список производителей гребёнки для тёплых полов, на которые нужно обращать внимание, выбирая распределительный узел:
- Millennium — гребёнка китайского производства функциональна и доступна по цене.
- TIM (Китай) — коллектор с расходомерами для водяного пола. Высококачественное, надёжное изделие производящееся на оборудовании европейского класса.
- Oventrop Multidis — распределительная конструкция из нержавеющей стали с принудительной циркуляцией, имеет большой срок службы. Страна-производитель — Германия.
- Stout — прибор итальянского производства с расходомерами. Надёжный, из качественного материала.
- Valtec (Италия) — никелированно-латунный коллектор. На выходе гребёнка оснащена кранами, для контроля за расходом теплоносителем.
Материалы изготовления
Надёжность и долговечность коллектора напрямую зависит от материала, из которого он изготовлен. Гребенка для тёплого пола может быть металлической или полимерной. Каждый из вариантов имеет свои достоинства и недостатки.
Полипропилен
Коллектор, выполненный из полипропиленовой трубы, это предельно экономный вариант. Кроме доступной цены можно отметить небольшой вес устройства. В продаже представлены модели с фитингами и гребёнки с отсекающими шаровыми кранами. Чтобы подключить изделия из металла применяются комбинированные фитинги.
К недостаткам полипропиленовых коллекторов относят:
- толстые стенки, за счёт чего сечение прохода меньше, чем у гребёнок из металла того же размера;
- меньшая прочность и долговечность по сравнению с металлическими моделями;
- кислородопроницаемость – даже если полипропилен усилен за счёт армирования стекловолокном, присутствует диффузия кислорода, который провоцирует коррозию стальных элементов системы отопления и котла.
Коллекторный блок из полипропилена Источник chudopol.ru
Выбор гребёнки
Выбирая гребёнку, нужно знать потребность в ее функциональном назначении и производительности, она должна иметь запас, чтоб могла выдержать резкие перепады давления.
Кроме того, надо учитывать:
- Материал — выпускаются латунные, пластиковые и из нержавеющей стали. Бюджетная гребёнка из пластика, но она не долговечна. Сварное изделие из нержавейки прочное, но подвержено коррозии. Латунные коллекторы — наиболее качественные и надежные, но стоят они дорого.
- Количество клапанов для подключения контуров пола — лучше производить установку гребёнки с количеством отводов, равное веткам пола. Если отводов будет больше, то придётся глушить лишние.
- Уровень автоматизации — в настоящее время есть оборудование, которое подключается к термостатам и программируемым контролёрам. Они упрощают процесс регулировки и контроля за температурой и потоком теплоносителя.
Приобретая распределительный узел, лучше брать изделие от известной компании, даже если его цена выше — она окупится при эксплуатации. Наличие соответствующей гарантийной документации на товар обязательно.
Автоматизация управления
Гребенки для теплого пола можно настраивать вручную, однако эффективнее применять дополнительное оборудование. Сервоприводы будут управлять вентилями автоматически, что сократит расходы на оплату энергоносителей. Нагрев будет в этом случае максимально эффективным.
В помещении в этом случае устанавливаются терморегуляторы, которые измеряют температуру нагрева воздуха. Они связаны с контроллером. Управляющее устройство по системе проводов или при помощи радиосигнала принимает информацию от терморегуляторов. После обработки сигналов контроллер выполняет открытие или закрытие вентилей на гребенке.
