Как работает краскопульт: принцип действия и правила использования

• 20 Мая, 2020
• Инструменты и оборудование
• Андрей Райтер

Бытовое представление о малярных работах кардинально изменилось, когда рынок строительного инструмента стал предлагать краскопульты. Это аппараты из группы пульверизаторов, но с упором на возможности нанесения широкого спектра вязких составов при высокой эргономике применения. Но, чтобы рабочий процесс оправдал ожидания, важно понимать, как работает краскопульт и в чем заключаются его особенности. Принцип действия данного инструмента может предполагать удаленную работу или распыление состава в условиях прямого доступа к источникам энергоснабжения. Также и по своим эксплуатационным характеристикам модели краскопульта достаточно разнообразны.

Принципиальное устройство аппарата

Состав обычной конструкции краскопульта включает корпус, курок, головку для распыления, воздушный клапан и т.д. В некоторых моделях предусматривается смена головки и сопла с поправкой на текущие требования к результату. Например, меняя оснастку можно регулировать параметры подачи состава.

Источник, откуда пистолет принимает лакокрасочный или другой рабочий состав, тоже различен. Ручные автономные модели имеют в сборе собственный бачок, наполненный массой для распыления. Но также для более производительных работ предлагаются покрасочные станции-краскопульты. Как работает такое оборудование? В целом манипуляции с пистолетом для распыления схожи с ручными моделями, но остальная инфраструктура разделяется. Для приема краски используется насос, который можно погружать в любую тару с составом. Но также отдельно стоит и двигатель, обеспечивающий усилие для непосредственного распыления рабочей массы.

Установка формы и размера факела

Следующим этапом регулировки является образование нужного вида факела. Часто оптимальным будет тот, размер которого максимален. Проведение широкого разбрызгивания и создание равномерного покрытия позволяют гарантировать качественное выполнение покраски.

Однако при этом нужно учитывать, что это правило действует не всегда. Исключение могут составлять, например, труднодоступные места, для которых регулировку параметров факела придётся выполнять отдельно.

Регулировка подачи краски Источник artmalyar.ru

Для получения максимального размера необходимо регулировочный винт подачи лакокрасочных материалов открыть полностью. Он находится на боковой части пистолета. При вращении на себя поступление краски усиливается, при использовании противоположного направления — уменьшается. Иногда для установки правильного параметра может потребоваться сделать несколько оборотов регулятора.

Покрасочный пистолет Walcom Slim S HVLP Источник kharkov.prom.ua

Как работает электрический краскопульт?

Все инструменты такого рода делятся на два типа – безвоздушные и воздушные. В данном случае будет рассмотрен первый тип, работающий на электричестве. Такие модели имеют свою классификацию в зависимости от источника питания, но пока стоит остановиться на самом принципе действия. Как работает электрический краскопульт? Главным функциональным элементом можно назвать поршневой насос, который развивает достаточно давления для подачи состава к соплу и его последующего распыления.

Но важно учитывать, что такой принцип работы предполагает выброс крупных капель, что может привести к подтекам. Электрические краскопульты достаточно грубы по своему характеру действия, но это не всегда идет в минус. При больших объемах работы высокая производительность с обильным расходом краски позволит сэкономить время и даже выиграть в качестве покрытия.

Настройка, когда оптимальное рабочее давление неизвестно

Иногда техническая документация на краскопульт может быть утрачена. Часто это происходит в тех случаях, если ему уже много лет или при покупке на рынке без нужных сопроводительных документов. Также возможна ситуация, когда нельзя узнать ни модель, ни название компании, которая произвела устройство.

В этой ситуации также существует возможность произвести настройку. Для этого нужно выполнить следующие действия:

• Нужно залить в резервуар краску, которая имеет стандартную вязкость.
• Далее следует открыть все используемые регулировочные винты.
• Затем требуется сделать пробную покраску поверхности на расстоянии примерно 15 см.
• Нужно производить регулировку давления на компрессоре таким образом, чтобы добиться максимально равномерной покраски.

Зафиксированное таким образом давление необходимо в дальнейшем использовать в качестве стандартного. На первый взгляд такая процедура достаточно проста и позволяет легко найти ответ на вопрос. Однако на практике в такой ситуации могут возникнуть сложности.

Если посмотреть этот видеоролик, можно больше узнать о том, как правильно проводить настройку краскопульта:

Сетевые и аккумуляторные модели

Тот самый признак классификации по типу энергоснабжения. От него зависят важные параметры от стоимости инструмента до особенностей организации рабочего процесса и тонкостей физического обращения с ним. Как работает краскопульт сетевого типа? Его подключают к розетке, после чего можно выполнять покраску, ограничиваясь только объемом лакокрасочного состава. Очевидно, что радиус перемещения будет ограничен доступностью к розетке. Этого недостатка лишен аккумуляторный краскопульт, которым можно работать вне зоны доступа сети.

Блок батареи, интегрирующийся в пистолет, обеспечивает автономную работу в течение определенного времени – в среднем 30-40 мин. К минусам аккумуляторной версии относится большая масса и высокая стоимость.

Тестирование

В результате проведения настроек специалист обеспечил оптимальные параметры работы краскопульта. Однако пока речь идёт об умозрительных оценках. Дополнительно необходимо проверить исправность самого устройства. Это можно сделать следующим образом.

Методика работы в таком случае предусматривает необходимость проведения следующих тестов:

• Изучение качества распыления позволит проверить характеристики наносимого слоя.
• Нужно убедиться в том, что форма отпечатка факела является планируемой мастером.
• Важной характеристикой является равномерность наносимого слоя.

Далее рассказано, как нужно проводить проверку в каждом случае. Успешное прохождение

Качество проведения распыления

В этом случае осуществляется имитация процесса покраски. При равномерном нанесении на поверхность могут образовываться мелкие капельки. Чем больше их величина, тем менее качественно проведена работа.

Этот видеоролик посвящён тому, как необходимо проводить настройку краскопульта:

Как работает пневматический краскопульт?

Распылители воздушного типа имеют в составе двигатель, который позволяет формировать дисперсионное облако из краски. Мощная воздушная струя генерируется посредством насоса, специальной энергетической сети или компрессора (чаще всего). Как работать с краскопультом пневматическим? Сначала необходимо создать инфраструктуру поддержки питанием с нагнетателем сжатого воздуха. Это непростая задача, так как придется точечно рассчитывать подключения нескольких компонентов друг с другом, в том числе используя адаптеры.

В работе большее значение будет иметь тонкость настройки по давлению. Пневматические модели преимущественно заточены на получение аккуратного результата, пусть и на небольшой площади. Качество в данном случае выходит на первый план, уступая место производительности. При низком давлении получается более экономный результат, а по мере его повышения характеристики формируемого покрытия будут приближаться к эффекту, достигаемому электрическими безвоздушными моделями.

Виды пульверизаторов

Качество распыления зависит от мощности насоса, используемого в данном приборе. Конструкция и габариты аппарата зависят от его назначения. Дорогой автоматический пульверизатор подходит для покраски или обработки больших площадей в сельском хозяйстве, но для крохотного цветника или побелки небольших комнат хватает компактного баллона с ручным насосом. По типу привода эти устройства разделяются на следующие виды:

1. Ручные пульверизаторы.
2. Электрические – сетевые или портативные аккумуляторные.
3. Пневматические – сжатый воздух поступает от компрессора.

Бытовой пульверизатор

С момента изобретения распылители находят применение в доме. Многие средства для очистки окон, мебели или посуды сразу продаются в специальных флаконах, которые, по сути, представляют собой готовый ручной пульверизатор для воды. В торговых сетях полно насадок для ПЭТ-бутылок, превращающих одним движением старую емкость в бюджетный разбрызгиватель.

Разновидности бытовых пульверизаторов:

1. Распылители медицинских средств.
2. Пульверизатор с грушей косметический.
3. Флаконы-разбрызгиватели для бытовой химии.
4. Краскопульты любительские для нанесения лакокрасочных материалов.

Садовый пульверизатор

Отдельно следует выделить устройства для дачи, упрощающие уход за растениями. Ранцевые опрыскиватели на 8-15 л хороши на больших огородах и в уходе за деревьями. Для фермеров выпускают приборы моторные с двигателями разной конструкции. Малогабаритный пульверизатор для опрыскивания растений пусть и малой мощности, но он разрешает использовать мелкую фасовку фунгицидов и проще в работе. Компактные приборы легче промывать после работы, емкость на 3-5 л занимает меньше места.

Профессиональный пульверизатор

В распылителях, предназначенных для работы с большими объемами, подача раствора осуществляется при помощи специального привода. Пульверизатор для воды с ручным насосом не способен нагнетать небольшое давление и плохо предназначен для непрерывной подачи раствора. Рассмотрим разновидности профессиональных краскопультов:

1. Пневматический краскопульт
   – через сопло пропускается сильная воздушная струя, которая захватывает подготовленный раствор из бачка. Данная разновидность устройств работает с материалами в жидкой консистенции, и разрешает наносить краску тончайшим ровненьким слоем. Недостаток такого способа окраски – часть жидкости не попадает на поверхность, зависая в воздухе в виде тумана.



Читайте также:  Обучаемся пользоваться клеевым пистолетом со стержнями главные моменты

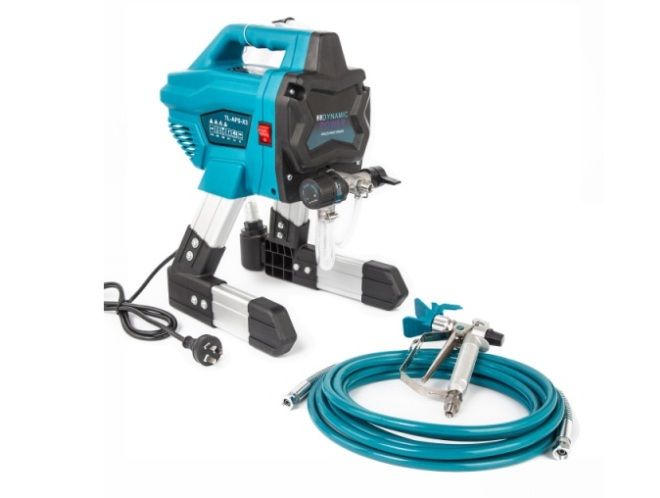

2. Электрические пульверизаторы
   . В безвоздушных краскопультах – материалы подаются в сопло с помощью поршневых насосов. Устройства этой конструкции разрешают использовать краски с повышенной вязкостью. Электрический воздушный пульверизатор имеет много схожего с пневматическими приборами, но здесь задействован не компрессор, а турбинный или соленоидный электродвигатель, вмонтированный в корпус агрегата или стоящий отдельно.

Рабочие характеристики инструмента

На качество работы с краскопультом прямо повлияют его эксплуатационные параметры. Среди основных характеристик можно выделить следующие:

• Мощность. У моделей, работающих на электроэнергии, данный показатель определяется силовым потенциалом двигателя сети – до 600 Вт. В случае с пневматической версией мощность будет соответствовать производительность и компрессорной установки.
• Скорость окрашивания. В среднем данный показатель составляет около 1 л/мин., но многое будет зависеть от навыков работы с инструментом и вязкостью краски.
• Давление. Одна из настраиваемых величин, определяющая интенсивность выброса состава. При каком давлении работает краскопульт бытового назначения? Обычно это низкий уровень от 2 до 3-4 атмосфер. В случае с профессиональными станциями давление может достигать 40-50 атмосфер.
• Диаметр сопла. Конструкционный параметр, также влияющий на интенсивность распыления. Ширина выпускного отверстия определяет, какой объем жидкости будет выброшен в единицу времени с тем или иным показателем давления. Причем иногда выбор сопла обуславливается и физическими ограничениями, связанными с применением слишком густых жидкостей. Узкое сопло может и вовсе не позволит распыление таких составов.

Проведение настройки

Для обеспечения эффективности работы краскопульта необходимо правильно провести его настройку. Прежде всего нужно на входе инструмента установить оптимальное давление. Её точное значение указывается заводом изготовителем.

При проведении настройки нужно подключить шланг со сжатым воздухом с применением манометра. Если использовать только данные компрессора, то не получится точно учесть потери при транспортировке.

Поэтому применение таким способом установленного манометра позволит более точно сделать настройку. Проведение этой процедуры осуществляется следующим образом:

• Предварительно нужно открутить регуляторы формы и размеров факела и поступления воздуха до максимального значения. Винт для подачи краски во время этой настройки не оказывает влияния на результат.
• После нажатия на спусковой рычаг начнётся подача сжатого воздуха.
• Далее необходимо провести корректировку его поступления при помощи регулировочного винта на редукторе компрессора. В результате должно быть установлено оптимальное значение.
• После этого открывают подачу краски.

Обычно при использовании конвенциональных краскопультов нужное давление равно 3-4, а для HVLP и LVLP оно составляет 1,5-2,5 бара. В некоторых инструментах предусмотрено наличие встроенного цифрового манометра. Последний располагается в нижней части ручки.

Встроенный манометр в краскопульте Источник artmalyar.ru

Если в инструменте встроенный измерительный прибор отсутствует, то настройку сделают неточно. Для этого можно воспользоваться манометром на компрессоре. При этом нужно учитывать, что в пистолете давление станет ниже. При этом при транспортировке по шлангу падение составит до 0,5, а при проходе через сопло — 0,6 атм. Если оно будет загрязнено, то уменьшение может быть значительно больше.

Краскопульт в разобранном виде Источник eldomo.ru

Объем бачка

От объема бачка для краски зависит время, которое можно будет работать без дозаправки. Разумеется, это касается ручных автономных моделей, не предполагающих подключения к иным источникам состава. От того, как работает краскопульт с конкретными настройками по давлению и размерами сопла, зависит скорость распыления. Емкость бачка, в свою очередь, определит продолжительность окрашивания. Например, для мелких работ с деталями или точечным оформлением частей фасадов и других конструкций вполне хватит 0,4-0,6 л. Средний же объем бачка в краскопульте для бытовых малярных задач составляет 1 л.

Устройство и принцип работы пистолета для покраски

Он состоит из следующих элементов:

• В его состав входит резервуар с краской, которую надо нанести на объект.
• Корпус, в котором предусмотрены каналы для прохождения сжатого воздуха.
• С помощью выходного сопла формируется факел, имеющий нужную форму и размеры.
• Спусковой рычаг для управления работой клапанов.
• Специальные винты позволяют регулировать нужным образом интенсивность прохождения сжатого воздуха и поступление краски для распыления.

Спусковой рычаг сначала открывает канал для поступления сжатого воздуха, затем — клапан для подачи краски.

Устройство пистолета для покраски Источник artmalyar.ru

Установка нужного режима работы производится при помощи использования специальных винтов:

• На боковой части имеется винт, который позволяет изменять форму факела нужным образом.
• С тыльной стороны инструмента расположены два винта. Тот, который находится выше используется для того, чтобы увеличивать или уменьшать интенсивность подачи краски.
• Винт для регулировки поступления воздуха находится ниже того, который применяется для подачи краски из резервуара.

Настроив эти регулировки, мастер обеспечивает нужный режим работы инструмента.

Большинство марок краскопультов выглядят похоже Источник artmalyar.ru

Подготовительные работы

Качество окрашивания будет зависеть не только от характеристик инструмента, но и от общих подготовительных мероприятий. В первую очередь важно будет очистить целевую поверхность для нанесения состава. Желательно, чтобы она была ровной и чистой. Ржавчина, окалина, пыль и жировые пятна полностью удаляются, как и следы предыдущих отделочных материалов. В этом деле поможет металлическая щетка, наждачная бумага и прочие абразивы.

Предусматриваются и меры безопасности. Например, как правильно работать с краскопультом в помещении? Обязательно должна быть предусмотрена активная вентиляция, чтобы испарения выветривались как можно быстрее. Уделяется внимание средствам индивидуальной защиты. Важно уберечь от частиц распыленной краски органы дыхания и кожу. На улице учитывается и направление ветра – особенно, если планируется работать с пневматическим воздушным аппаратом.

Общие меры по подготовке рабочего места также включают полное предотвращение источников огня вплоть до малейшей искры.

Равномерность распределения

При этом испытании пистолет поворачивают на 90 градусов и добавляют краску до тех пор, пока она не начинает стекать. По ширине, расположению и форме потёков можно сделать вывод о равномерности распределения.

Тест для определения равномерности распределения краски Источник artmalyar.ru

Аксессуары для краскопульта

Планируя работы с данным инструментом, будет не лишним предусмотреть необходимый набор аксессуаров. Универсальным помощником станет измеритель вязкости лакокрасочного раствора. При наличии такого помощника просто невозможно ошибиться в правильном выборе сопла для окрашивания и установке уровня давления. Полезным будут и конструкционные дополнения. Часто неопытные пользователи сталкиваются с проблемами в работе инструмента именно из-за отсутствия необходимых приспособлений.

Так, если не работает краскопульт с нижним бачком при окрашивании горизонтальных поверхностей, то причина с большей вероятностью будет заключаться в неправильном наклоне, когда заборная трубка просто не достает до уровня жидкости. В этом случае как раз и поможет оснастка в виде гибкой трубки с сопло, которое можно направлять в любую сторону, удерживая нижний бачок в одинаково правильном положении.

Видео описание

Как настроить краскопульт для покраски авто.

Проверка отпечатка факела

Для этого требуется предпринять следующие шаги:

• Нужно открутить регулировочные винты и убедиться в том, что используются лакокрасочные материалы, которые имеют среднюю степень вязкости.
• Нужно провести распыление на тестовой поверхности. Расстояние выбирают в соответствии с типом пульта (для конвенциональных 20-25, HVLP – 10-15 и LVLP – 15-20).
• Пистолет направляют перпендикулярно, затем на секунду нажимают рычаг.

По виду пятна делают вывод о качестве отпечатка. Иногда неправильный результат можно откорректировать. Нарушение формы бывает также связано с несбалансированностью подачи воздуха и краски.

Различные виды отпечатков факела Источник artmalyar.ru

Техника окрашивания

После приготовления лакокрасочного раствора в нужной консистенции можно приступать к заправке бачка или подключению краскопульта к источнику готового состава. Проверяется и надежность связки инструмента с другими функциональными частями, компрессором, аккумуляторным блоком или сетью.

Как правильно работать с краскопультом, чтобы достичь хорошего результата? Аппарат за рукоятку удерживается вертикально с отступом от рабочей поверхности в 5-15 см. Изначально выбирается только одно направление укладки покрытия – с движениями по горизонтали или вертикали. Как только будет нанесено базовое покрытие, можно немного передохнуть. Этот слой должен высохнуть, после чего работа будет продолжена. Всего слоев должно быть несколько – в среднем 2-3.

Определения диаметра сопла

Нужно принять во внимание, что максимально интенсивная подача краски минимизирует скорость износа сопла. Также при настройке устройства необходимо уметь правильно подобрать его диаметр. В технической документации указана информация производителя по этому вопросу. Обычно они зависят от конкретного вида выполняемой работы. Далее приведены оптимальные диаметры сопла, применяемые для различных видов лакокрасочных материалов:

• При нанесении базовых эмалей эта величина составит 1,3-1,4 мм. В том случае, когда ведётся работа со светлыми материалами, рекомендуется использовать минимальное значение из этого промежутка.
• Для жидких шпатлевок оптимальный размер будет больше — подойдут такие, диаметр которых составляет 2-3 мм.
• Работа с грунтами-наполнителями потребует использования сопел диаметром 1,7-1,8 мм.
• Для антигравийного покрытия подойдёт использование отверстий величиной 6 мм.
• Размер 1,4-1,5 мм будет оптимальным для акриловых красок и прозрачных лаков.
• Жидкие первичные грунты удобно распылять из сопел на 1,3-1,5 мм.

Правильно выбранные размеры отверстия позволят создать наиболее качественный слой. Однако представленные рекомендации иногда может потребоваться корректировать. Причиной для этого является регулировка расхода краски. Если её будет недостаточно, то создать хорошее и надёжное покрытие не получится. В качестве примера можно заметить, что за одинаковый отрезок времени через сопло на 1,6 мм пройдёт в полтора раза больше краски по сравнению с тем, которое имеет отверстие 1,3 мм.

Ещё одной причиной возможных корректировок являются навыки работы мастера. Иногда он привыкает к определённой интенсивности покраски, при которой он выдаёт наилучший результат.

Различные модели краскопультов Источник drive2.com

Возможные неисправности

Неполадки с краскопультом почти всегда связаны с распространенными причинами в виде засорения или неправильного выбора краски по тем же параметрам вязкости и густоты. К самым популярным проблемам такого свойства можно отнести следующие:

• Состав не распыляется. Аппарат просто не выпускает или частично выпускает краску, но этого явно не достаточно. Почему не работает краскопульт в должном объеме? Скорее всего, состав был недостаточно разведен растворителем, поэтому сопло физически не справляется со своей задачей. Опять же, проблема в слишком высоком показателе вязкости.
• Обильный туман. Вероятно, был установлен крайне низкий показатель давления при том, что краска разбавлена очень хорошо. В итоге сильный туман из мелких частиц состава не позволяет работать и в то же время представляет угрозу для самого маляра. Локально решить проблему поможет сокращение дистанции от сопла до рабочей поверхности.
• Инструмент вовсе не подает краску. Это верный признак засорения сопла или связанных с ним коммуникаций. Поможет разборка аппарата с тщательной прочисткой.

Видео описание

Как настроить любой краскопульт. Инструкция для начинающих
В дешёвых пистолетах для покраски часто встречается проблема, состоящая в том, что получить равномерный факел очень сложно, так как для этого потребуется значительное давление, которое смогут обеспечить только мощные компрессоры. Другая проблема состоит в том, что у краскопульта будет слишком большой напор на выходе, которое не позволяет в результате нанести равномерный слой. Поэтому приобретение недостаточно хорошего инструмента иногда может привести к созданию некачественного слоя лака или краски.

Использование профессионального краскораспылителя Источник proautotools.com.ua

Обслуживание краскопульта

Значительную часть технических проблем можно предотвратить, регулярно выполняя уход за инструментом. Конкретные меры и временные интервалы в обслуживании могут меняться, но сам перечень работ по уходу примерно одинаков. Например, как работают безвоздушные краскопульты? В них действует более надежный принцип подачи и выпуска рабочего состава, поэтому мероприятия по чистке проводятся реже. В случае с воздушными, то есть более чувствительными к качеству краски аппаратами желательно производить комплексное обслуживание после каждого рабочего сеанса.
