Гипсокартон хорош тем, что позволяет быстро и качественно выровнять стены или потолок. Но материал имеет один существенный недостаток: он хрупкий и не рассчитан нагрузку в виде навесного шкафа или полки. Традиционные методы крепления в случае с поверхностями из ГКЛ ненадежны: материал начинает крошиться. В такой ситуации используют принципиально другой крепеж – специальный дюбель для гипсокартона.
Дюбели для гипсокартона
Для закрепления конструкций существуют разные виды дюбелей:
- дюбель Фишера;
- Molly;
- «бабочка»;
- Пружинный;
- Пластиковый или металлический дюбель Driva;
- Дюбель гвоздь;
- KNAUF Hartmut.
Чтобы принять верное решение, необходимо изучить каталог лучших дюбелей:
Материалы изготовления
Для изготовления дюбелей применяется разное сырье.
- Широко используется металл, включая алюминиевую продукцию и изделия из нержавеющей стали. Металлические детали не деформируются и обладают хорошей несущей силой. Для некоторых работ применяются крепежи из латуни и титана, которые отличаются высокой стоимостью.
- Используется и пластмасса, включая нейлон, полиамид и полипропилен. Последний материал имеет прекрасные показатели износоустойчивости. Также дюбели из этого сырья выдерживают нагрев до +140 С. Полиамид и нейлон выделяются виброустойчивостью. К недостаткам таких изделий можно отнести запрет на использование при повышенном уровне влаги.
- Дюбели из полиэтилена имеют аналогичные свойства, что и само сырье – устойчивость к воздействию кислот и коррозии, возможность использования при отрицательных температурах.
Распорный дюбель Driva
Может быть из металла или из пластика. Это полый стержень с винтовой нарезкой. Его применяют даже при малом расстоянии между листом и стеной.
Лучше, если в комплекте есть сверло, это упростит установку:
- Шуруповертом его вкручивают в лист. Но при этом пластмассовый хвостовик может деформироваться;
- Лучше подготовить отверстие сверлом 6-8 мм;
- В крестообразную щель в головке дюбеля закручивается шуруп, который распирает элемент изнутри и обеспечивает надежное крепление.
Изготовленные из металла могут быть длиной от 3.3 до 4.4 см, они несут нагрузку до 32 кг. Из пластика — 2.3 см и удерживают до 25 кг. Их можно демонтировать, не ломая лист.
Недостатки:
Нюансы подбора
Выпуском дюбелей молли занимаются самые разные компании, специализирующиеся на производстве крепежей. Потому подобрать подходящее изделие, ориентируясь только на «имя» фирмы, вряд ли получится, ведь в ассортименте есть сейчас и продукция компаний, малоизвестных российским покупателям. Безусловное лидерство в мире завоевали дюбели молли под маркой Fischer. Немецкая компания выпускает все возможные при современном техническом уровне разновидности крепежа; разница в цене между ними довольно ощутима.
Любителям финской продукции стоит обратить внимание на товары под брендом Sormat. Эта фирма поставляет дюбеля молли для листовых материалов
За 50 штук в заводской упаковке надо будет отдать не менее 650 рублей.
Российские аналоги заметно доступнее. В зависимости от конкретной марки и от особенностей товара можно будет купить 100 дюбелей за 190—500 рублей. Цена установочных работ практически не зависит от использования крепежей. Даже специальный монтажный инструмент вполне доступен. Каких-то специальных навыков также не потребуется; однако плата за Molly при большом объеме работ оказывается весьма ощутима.
Довольно неплохие результаты на практике демонстрирует продукция лихтенштейнской фирмы Hilti. Она прошла самые суровые испытания и многократно зарекомендовала себя с наилучшей стороны. Что касается уже упомянутых товаров от Sormat, а также от немецких поставщиков Tox и Kew, то они в целом качественные, однако не прошли сертификацию для особо трудных условий.
И еще одно соображение — на этот раз в отношении материала, из которого сделан крепеж:
- при отсутствии особых требований нужно брать модификации с цинковой защитой;
- для ванных комнат, кухонь, неотапливаемых помещений лучше подойдут легированные нержавеющие сплавы;
- на пластмассовых опорах можно вешать только самые легкие предметы – независимо от микроклимата.
Дюбель Molly
Чаще всего его изготавливают из стали с оцинковкой. Это защищает сталь от ржавления. За счет выдвигающихся металлических полосок может выдержать одну из самых больших нагрузок. Чтобы повесить светильник или люстру, Молли продается с кольцом или крюком. Удерживает вес до 35 кг.
- До установки надо сделать отверстие в листе равным размеру втулки;
- Загнать дюбель в закрытом виде;
- Винт не надо вкручивать, его вытягивают специальным инструментом, при этом металлические лепестки раскрываются, как у зонта и дюбель надежно фиксируется в отверстии.
Недостатки:
- Molly не получится установить при небольшом промежутке между стеной и гипсокартоном;
- Вряд ли захочется покупать специальный инструмент для установки одного или двух светильников;
- Можно использовать плоскогубцы, но для этого надо иметь навык, чтобы аккуратно вытянуть винт;
- Стоимость значительно выше, чем у пластиковых дюбелей.
Советы по выбору дюбелей и навешиванию конструкций на стены из ГКЛ
Выбирая, какой дюбель лучше в вашем случае, необходимо учитывать следующие моменты:
- Толщину листа гипсокартона и его несущую способность;
- Вес оборудования;
- Предельно допустимую нагрузку дюбеля;
Это важно! Приводимая в инструкции к изделиям нагрузка рассчитана на установку в гипсокартон толщиной 12,5 мм. Если вы использовали материал с другими параметрами, необходимо делать соответствующие поправки.
- Размеры дюбеля и величину зазора между листовым материалом и стеной.
Размер свободного пространства за гипсокартоном влияет на выбор крепежа
При вкручивании шурупов в дюбель нельзя затягивать их слишком сильно, чтобы не провернуть крепеж. Для этого лучше пользоваться отверткой либо шуруповертом с минимальными оборотами.
При наличии сомнений в надежности выбранного дюбеля и его способности удержать вес конструкции, крепление лучше осуществлять в несущий профиль, на котором держится облицовка.
Если поверхность уже отделана, обнаружить положение профиля поможет магнит
Если же навешивать предстоит тяжелые и массивные предметы, желательно ещё до обшивки стен предусмотреть монтаж закладных деталей либо уменьшить шаг между стойками до 30-40 см вместо стандартных 60 см. Еще один вариант – двухслойная обшивка поверхности, но она обойдется дороже.
Деревянные закладные для навешивания подвесных шкафовСхема усиленного каркасаДвойная обшивка выдерживает почти вдвое большую нагрузку
Видео в этой статье и многочисленные мастер-классы в сети помогут вам лучше разобраться в особенностях крепления любых предметов интерьера к гипсокартонным стенам и потолкам. При этом важно помнить, что дюбель гвоздь для гипсокартона – это специальный крепеж, предназначенный конкретно для установки в тонкие листовые материалы. Обычные метизы с этой задачей не справятся.
Дюбель «бабочка» для гипсокартона
Самый распространенный способ крепления не тяжелых конструкций до 20 кг. По конструкции он похож на Molly, но дешевле. Диаметр может быть 1; 0.8 и 0.4 см. Длина — от 1.2 до 26 см. «Бабочку» используют, когда за ГКЛ достаточно пустого пространства, не меньше 3.5 см.
Изготовители предлагают и металлический вариант этого крепежа. Конечно, его цена выше пластикового, но это самый долговечный и практичный дюбель, выдерживающий нагрузку до 70 кг. Металл обработан средством от коррозии.
- Просверлить небольшое отверстие по размеру наружного диаметра дюбеля. Его лучше забить молотком, потому что крепеж должен устанавливаться туго. При этом надо прижать боковые элементы-«крылышки»;
- Удерживая закрепляемый предмет, вкрутить саморез, контролируя, чтобы крылышки плотно прижались с другой стороны листа.
Из чего состоит
Дюбель-шуруп можно разделить на две составные части:
Рабочая часть, или распорная. Когда шуруп прокручивается внутри дюбеля, его рабочая часть расширяется и плотно обхватывает винт. При этом трение между стеной и гильзой, гильзой и шурупом увеличивается.
Нераспорная часть. Так называемая верхняя часть, не проникающая в стену. Она сохраняет свою форму, чтобы шуруп не вышел из крепежной части. Другая ее цель – предотвращение контакта шляпки шурупа со стеной.
Также дюбель может содержать различные составные элементы, дополнения:
- Рассечение гильзы. По длине рабочего тела проходят прорези для упрощения деформации при закручивании.
- Стопоры. Не дают дюбелю прокручивать и ослабиться.
- Распорки. Выступы в виде шипов, рассечек. При контакте со стеной увеличивают силу трения в несколько раз и повышают прочность крепления.
Кнауф-Хартмут
Выдерживает самые большие нагрузки на дюбели для гипсокартона. Позволяет прикрепить массивные конструкции до 55 кг на двухслойных стенах, около 35 кг из одного слоя и до 6 кг/пог.м при потолочном расположении.
Установка:
- Подготовить в ГКЛ отверстие диаметром 1.3 см;
- Один из направляющих элементов надо сместить, чтобы якорная планка из стального оцинкованного профиля вошла в отверстие;
- Подровнять направляющие элементы, чтобы их концы были на одном уровне. Якорная планка занимает рабочее положение;
- Ввести до упора пластиковую запирающую втулку;
- Пластиковые полоски развести в стороны и отломить лишнее. Якорная планка надежно фиксирует крепеж в отверстии;
- Вкрутить винт в дюбель.

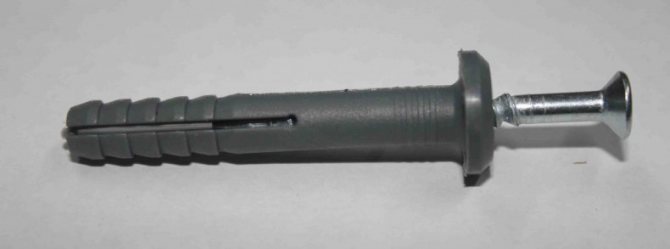

Дюбель гвоздь используют, когда нет пустоты между сухой штукатуркой и основной стеной. Гвоздем выполняют сквозное крепление плинтусов, карнизов, дверных коробок.
Чаще всего его делают из пластика.
- Размеры этих дюбелей для гипсокартона от 4 до 14 см. Диаметр — 4-7 мм.
- Когда его забивают молотком в отверстие, он расклинивается и не прокручивается.
- Шляпка изготавливается в виде грибка или потайной. Демонтаж гвоздя невозможен без разрушения сухой штукатурки.
Описание
Дюбель молли (Molly) — это один из видов крепежа для гипсокартона и подобных материалов. По умолчанию такое изделие формируется полностью из металла. Конструктивных отличий от крепежного элемента типа «бабочка» почти нет. Однако отказ от пластиковых элементов повышает несущую способность. Правда, достигается это только при большей дороговизне самой конструкции.
Основными составными частями являются винтовой и втулочный блоки. Винт или входит в комплект по умолчанию, или подбирается по своему усмотрению. Металлическая цанга — это и есть пустая внутри втулка.
Так как цанга внутри может содержать нарезы, это усложняет подбор подходящего винта. Альтернативный вариант подразумевает комплектацию винта из изначального комплекта опорной шайбой. Эта шайба будет иметь пару зубчатых заостренных выступов. Ее крепят на поверхности, что не позволит цанге крутиться бесконтрольно при установке. Наконец, встречаются модификации винтов с потайными головками либо с обычными наконечниками в форме полукруга.
Принцип действия довольно прост: дюбель молли вводят в необходимое отверстие, когда он сложен. Далее закручивают внутрь необходимый винт. Когда это происходит, распорный элемент сжимается. При этом формируется опора в виде множества лепестков, напоминающая «шатер» либо зонт. Она будет крепко придавливаться к изнаночной стороне обрабатываемого материала.
Крепить такой анкер надо немного не так, как в случае с простой «бабочкой». Винт может не вкручиваться, а, наоборот, вытягиваться. Для работы с ним нужны клещи по дюбелю либо монтажные плоскогубцы. А вот типовой слесарный инструмент из домашней мастерской не поможет. Дюбели молли могут быть демонтированы и применены повторно (с простой «бабочкой» это невозможно); изготовители даже специально подчеркивают, что демонтаж не повлияет на параметры эксплуатации.
Стоит отметить, что описываемая разновидность дюбелей потребует довольно значительного свободного места для установки. Манипуляции с клещами и плоскогубцами в ограниченном пространстве крайне затруднены, ведь этот инструмент и сам имеет определенную длину.
К сведению: для двойного гипсокартона можно применять только конструкции особого исполнения. В такой крепеж входит наконечник в виде сверла. Только такую концевую часть можно спокойно и гарантированно вкрутить в толстый лист. Как альтернативу можно использовать «самоустанавливающиеся» дюбели, планки и другие виды крепежа. Но это уже отдельная тема, требующая особого разбора; а вот для пустотелых конструкций отлично подойдет и типовой дюбель Molly.
Дюбель Фишера
Выпускают из пластика, армированного стекловолокном. Такое двухкомпонентное исполнения позволяет нести конструктив весом до 75 кг. Повторно его использовать нельзя.
При монтаже этого крепежа необходимо иметь запас пустоты за покрытием стены примерно 3 см.
- Как и для большинства дюбелей сначала надо просверлить отверстие диаметром 12 мм;
- В лист сухой штукатурки дюбель устанавливают рукой, повернув его параллельно рифленой полосе;
- С противоположной стороны ГКЛ дюбель автоматически встанет, обеспечив прочность узлу крепления;
- Белую пластиковую гильзу сдвинуть в это отверстие, чтобы она встала вровень с плоскостью листа;
- Ненужный кусочеки полос отломить;
- В гибкий паз из металлических пластин вкрутить шуруп, входящий в комплект с дюбелем.
Определение MOLLE и PALS
Как крепить потолочный карниз технология монтажа, применяемые крепления
Возможно, вы слышали термин «MOLLE- совместимый», когда речь заходила о системах переноски снаряжения, но это весьма неполная информация. MOLLE – это аббревиатура, которая расшифровывается как Modular Lightweight Load-carrying Equipment (Модульное легковесное снаряжение для переноски груза). Это военный технический норматив, который относится к дизайну грузонесущего снаряжения, используемого вооруженными силами НАТО. Эта универсальная разработка позволяет по мере необходимости присоединять и отсоединять сумки и чехлы меньшего размера при помощи креплений, имеющихся на снаряжении.
Сам по себе нейлоновый ремешок на самом деле называется PALS, или Pouch Attachment Ladder System (Ступенчатая система крепления подсумков). Эта система является запатентованной разработкой Натикского центра исследований, развития и проектирования солдатского снаряжения армии США (NSRDEC), она позволяет присоединять более мелкие принадлежности к приспособлениям для переноски, таким как сумки или жилеты, путем «продевания» ремешков MOLLE-совместимого снаряжения через крепления. Если у вас в подсумках находятся важные вещи, вам вряд ли захочется, чтобы они отсоединились от рюкзака в момент вашей особой потребности в них.
Складной пружинный дюбель
Это винт с двумя зубчатыми пластинами, которые раздвигаются пружиной. Их выпускают их оцинкованной стали. Допускается повторное использование.
В комплекте есть крюк для подвешивания светильников и люстр. Установка совсем несложная:
- В готовое отверстие устанавливается дюбель, удерживая лопасти, чтобы не раскрылись;
- Раскрывшись с противоположной стороны ГКЛ, они вцепятся двумя острыми зубцами, чтобы стержень не прокручивался;
- Теперь можно шуруповертом закрутить саморез.
Купить любые дюбели можно в магазине или на рынке. Учитывая все особенности вашего случая можно подобрать самый удачный вариант.
Правила выбора
Крепеж Молли выбирают с учетом следующих параметров.
- Диаметр – чем больше диаметр, тем более высокую нагрузку выдерживает дюбель.
- Длина – подбирается по толщине перегородки. Толщина поверхности должна быть равной или больше длины неразборной части. Иначе крепеж не создает достаточного упора.
- Материал – для помещений с высокой влажностью, для открытых веранд на морском побережье берут модели из нержавейки. В остальных случаях покупают оцинкованные дюбели.
Учитывают и конструкцию: для монтажа люстры лучше купить модель с крюком.
