Наблюдение за трещинами: методы и нормативная документация

Трещины в стене — это дефекты строительной конструкции, проявляющиеся в виде расколов или разрывов стройматериала под воздействием весовой нагрузки. В результате не только портится внешний вид постройки, но также может значительно снизиться несущая способность конструкции. В результате возникает риск частичного или даже полного разрушения постройки, что сделает невозможным её эксплуатацию.

Чтобы предотвратить подобные последствия, в ходе обследования зданий и сооружений применяются методы изучения трещин. Фиксируется их наличие, измеряется скорость расширения, ширина, глубина, прогнозируется динамика развития, а также выявляется причина появления. Делается всё это при помощи специальных инструментов и приспособлений. Основная цель наблюдения — сбор оперативной информации о действительном состоянии и изменении несущих и ответственных конструкций, и принятие необходимых мер по устранению дефектов.

Маяки на трещины стен: виды приспособлений и способы их использования

Появившиеся на стенах здания трещины не только портят эстетику постройки, но и являются признаком серьёзных проблем архитектурного плана.
При возникновении такой ситуации обязательно сообщают в компанию, отвечающую за эксплуатацию сооружения.

Специалисты должны провести техническую оценку сооружения, установить степень безопасности для дальнейшего использования и утвердить список мероприятий по устранению проблемы.

ЧИТАТЬ ПО ТЕМЕ: Как заделать трещины в бетоне: причины появления и способы устранения

В процессе осмотра учитывают давность повреждения. Также устанавливают маяки на трещины стен, чтобы определить динамику развития разрушения.

Требования контролирующих органов

Государственная жилищная инспекция (ГЖИ), при наличии нарушений Правил, выписывает предписания об устранении этих нарушений и выписывает административные штрафы. При проверках, инспектор не всегда обращает внимание на отсутствие маяков на трещинах. Но в случае наличия жалобы от жильцов по этому вопросу, он не сможет обойти указание Правил и требование по установке маяков будет присутствовать в предписании. Практически 100% судебных разбирательств, где управляющие компании пытаются оспорить выписанный по причине отсутствия маяков на трещине штраф, заканчиваются вынесением решения в пользу ГЖИ. В решениях судов по этому поводу обычно есть ссылки на Технический регламент и Правила МДК (указанные выше).

МДК 2-03.2003 Правила и нормы технической эксплуатации жилищного фонда (Постановление Госстроя РФ от 27 сентября 2003 г. № 170)

4.2.1.14. Организации по обслуживанию жилищного фонда при обнаружении трещин, вызвавших повреждение кирпичных стен, панелей (блоков), отклонения стен от вертикали, их выпучивание и просадку на отдельных участках, а также в местах заделки перекрытий, должны организовывать систематическое наблюдение за ними с помощью маяков или другим способом. Если будет установлено, что деформации увеличиваются, следует принять срочные меры по обеспечению безопасности людей и предупреждению дальнейшего развития деформаций. Стабилизирующиеся трещины следует заделывать.

Установка маяков для определения размеров трещин в стенах

Степень опасности появившейся трещины определяют по месту образования:

За проблемным участком конструкции устанавливают наблюдение, используя разные виды маяков. Также мониторинг используется в зданиях, определённых как аварийные или с ограниченной работоспособностью. Следят за развитием образовавшихся разрушений и в сооружениях, рядом с которыми проходят активные строительные работы или проводится реконструкция.

Основной целью наблюдения является фиксация в специальном журнале всех изменений параметров появившихся трещин. Такие показатели необходимы:

Выбирая подходящий метод наблюдения, учитывают срочность получения информации, точность результатов, надёжность самого способа и трудоёмкость предстоящих работ.

Выполнение качественного ремонта

Качественный ремонт трещин невыполним без выяснения существующей динамики изменения ширины раскрытия трещины. Наверное, многие сталкивались с замазанными раствором трещинами, раскрывшимися повторно по тому же месту. Применение тех или иных способов ремонта трещин зависит от величины ее раскрытия, места расположения и подверженности изменению от различных факторов (температура, изменение нагрузки, динамические воздействия, сезонные изменения и т.п.). Только получив достаточно сведений о поведении трещины можно принять правильное решение в отношении ремонта конструкций здания. Во многих случаях эти сведения позволяют получить существенную экономию на ремонтных мероприятиях и обеспечить долгосрочное качество восстановления работоспособности конструкций.

Виды маяков и особенности использования

Электронные модели

В работе используются электронные датчики, способные передавать информацию на расстоянии. С помощью таких маяков на трещинах получают точные результаты повреждения стен или перестенков.

Процедура отличается дороговизной и необходимостью использования нескольких датчиков, измеряющих смещение конструкции в разных направлениях. Но, такие наблюдения проводят не более 15 дней, а результаты записывают с точностью до сотых.

Гипсовые отметки на стенах

Считаются самым доступным способом наблюдения за образовавшимися разрушениями. Перед установкой повреждённую поверхность потребуется выровнять. Если конструкция продолжает деформироваться, то на маяке образуются трещины. В этом случае рядом устанавливают контрольные метки.

При этом учитывают:

На полученную точность измерений влияет и неровность стены, на которой образовалась трещина. Каждой метке присваивается порядковый номер и дата. Результаты заносятся в журнал.

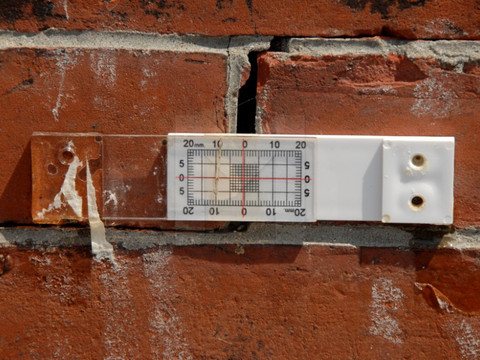

Измерения с помощью пластинчатых приспособлений

Такие маяки устанавливаются с помощью эпоксидного клея или прикручиваются посредством дюбелей. Модели оборудованы сигнальной шкалой для проведения измерений. На шкале нанесены две оси и дополнительная информация, позволяющая полноценно исследовать повреждения во всех направлениях. Результаты измерения записываются с точностью до сотых (в миллиметрах).

По соотношению стоимости прибора и эффективности проведения мероприятия такой способ считается самым оптимальным. Также пластинчатые маяки удобные в использовании.

Точечный способ контроля

В области смещения конструкции определяются контрольные точки и отмечаются обычными дюбелями или специальными маячками, которые малозаметные на стене. При этом поверхность в проблемной зоне не требуется предварительно очищать от отделки. Такой метод позволяет наблюдать развитие раскола в любом направлении.

Точность результата зависит от погрешности инструментов, которыми выполняют контрольные замеры. Дюбеля или другие приспособления жёстко фиксируются к плоскости и не выпадают в период проведения исследований.

Мессуры

Представляют собой часовой механизм с высокоточной измерительной шкалой. Относятся к наглядным приспособлениям, с которых легко снимаются показания, а результат позволяет быстро ориентироваться в происходящих изменениях. Учитывая высокую стоимость приспособлений и такую же вероятность вандализма, маяки часового типа используются при проведении контрольных замеров.

Для контроля образовавшихся трещин не рекомендуется использовать бумажные полоски или приспособления из стекла. Такие способы не позволяют получить адекватный результат в процессе наблюдения за разрушениями на стенах постройки.

Источник

Чем приклеить кабель канал к штукатурке, что бы не долбить потолок и стены?

Чем приклеить кабель канал к штукатурке, что бы не долбить потолок и стены?

Какой клей подойдет для приклеивания кабель-канала, что бы схватывался сразу?

Кабель- каналы применяются для прокладки в них электропроводки. Электричество шуток не любит и ошибок не прощает. При монтаже электропроводки, все её элементы должны быть надёжно закреплены — это относится и к кабель — каналам.Самое надёжное крепление кабель — канала к бетонной стене и к потолку — обеспечивают дюбель — гвозди и пластиковые дюбеля с саморезами. Всё! Остальные варианты — это уже вариации на тему:»колхоз дело добровольное».

Допускается крепление кабель — каналов на монтажные клеи, тип «Жидкие гвозди» к поверхностям из пластика,МДФ, гипсокартона и к керамической плитке. Можно клеить кабель — каналы на «Жидкие гвозди» к бетонным (оштукатуренным) стенам и к потолкам, в этом случае, поверхности в местах приклеивания кабель — каналов, должны быть зачищены от краски, набела, пыли и тщательно прогрунтованы.

Остальные варианты крепления кабель — каналов к стенам: типа — использование двухстороннего скотча и пр. ерунду и рассматривать не советую. С электричеством шутки плохи.

Ни разу не приходилось встречать приклеенные кабель каналы. Кабель каналы крепятся на дюбеля или саморезы, самый надежный и проверенный способ. Были у меня мысли приклеивать кабель канал, но только на кафельную плитку или на пластиковые панели. На штукатурку даже в голову не приходила подобная мысль. На штукатурке долго держаться кабель канал не будет. Ну если вы любите эксперименты то можно попробывать. Клеи сейчас выпускают самые разные выбор есть такие как жидкие гвозди, клей для потолочной плитки, даже двусторонний скотч. У меня была мысль приклеить кабель на скотч двусторонний, поразмышлял и отказался не стал рисковать. Укладка, крепление провода и кабеля это все таки на десятки лет.

Приклеить можно клеем под общим названием «жидкие гвозди».

К клею надо обязательно купить вот такой пистолет,

Клей наносится на сам кабель-канал (на ту его часть которая прилегает к поверхности).

Клей наносится зигзагом (волной).

Просто нанести клей и прижать кабель-канал к штукатурке, этого мало, после разметки наносим клей прижимаем его к поверхности, тут же отклеиваем чуть ждём и опять окончательно фиксируем его.

Штукатурка (конечно если речь идёт о выравнивающей штукатурке, а не декоративной), это не финишный слой, а промежуточный.

То есть нельзя пропускать пункт «грунтовка с просушкой», перед наклеиванием кабель-каналом.

Клеить что называется «в пыль» их нельзя, штукатурка не должна осыпаться и не должна оставлять следы на руках (этим «грешат» гипсовые штукатурки) для этого и нужна грунтовка.

А из личного опыта могу добавить, даже самый лучший клей всё равно выступает в роли дублирующего материала, то есть работает клей в паре к примеру с саморезами, или с дюбелями + шурупы.

Только на клей кабель каналы приклеивают к примеру к кафелю, а к штукатурке его лучше крепить и на дюбеля и на клей, или только на дюбеля (дюбель-гвозди).

Конечно понадобится предварительно в кабель каналах просверлить отверстия под дюбеля, работы больше, но такой вариант крепления гораздо надёжней.

Наблюдение за трещинами: методы и нормативная документация

Трещины в стене — это дефекты строительной конструкции, проявляющиеся в виде расколов или разрывов стройматериала под воздействием весовой нагрузки. В результате не только портится внешний вид постройки, но также может значительно снизиться несущая способность конструкции. В результате возникает риск частичного или даже полного разрушения постройки, что сделает невозможным её эксплуатацию.

Чтобы предотвратить подобные последствия, в ходе обследования зданий и сооружений применяются методы изучения трещин. Фиксируется их наличие, измеряется скорость расширения, ширина, глубина, прогнозируется динамика развития, а также выявляется причина появления. Делается всё это при помощи специальных инструментов и приспособлений. Основная цель наблюдения — сбор оперативной информации о действительном состоянии и изменении несущих и ответственных конструкций, и принятие необходимых мер по устранению дефектов.

Требования законодательства

Технический регламент о безопасности зданий и сооружений (Федеральный закон от 30 декабря 2009 г. N 384-ФЗ) требует обеспечивать безопасность зданий в процессе их эксплуатации, в том числе и посредством мониторинга состояния строительных конструкций. Маяки на трещины в жилых зданиях являются таким средством мониторинга. В соответствии с ГОСТ 53778-2010 (носящим обязательный характер по Распоряжению №1047) эксплуатация зданий, имеющих конструкции в аварийном и ограниченно работоспособном состоянии, не допускается без выполнения мониторинга. В отношении жилых зданий есть конкретные требования, по которым маяки должны устанавливаться при наличии трещин. На это прямо указывает МДК 2-03.2003 Правила и нормы технической эксплуатации жилищного фонда (далее по тексту Правила), утвержденный постановлением Госстроя РФ от 27 сентября 2003 г. № 170.

Федеральный закон от 30 декабря 2009 г. N 384-ФЗ Статья 36. Требования к обеспечению безопасности зданий и сооружений в процессе эксплуатации

1. Безопасность здания или сооружения в процессе эксплуатации должна обеспечиваться посредством технического обслуживания, периодических осмотров и контрольных проверок и (или) мониторинга состояния основания, строительных конструкций и систем инженерно-технического обеспечения, а также посредством текущих ремонтов здания или сооружения.

2. Параметры и другие характеристики строительных конструкций и систем инженерно-технического обеспечения в процессе эксплуатации здания или сооружения должны соответствовать требованиям проектной документации. Указанное соответствие должно поддерживаться посредством технического обслуживания и подтверждаться в ходе периодических осмотров и контрольных проверок и (или) мониторинга состояния основания, строительных конструкций и систем инженерно-технического обеспечения, проводимых в соответствии с законодательством Российской Федерации.

Нормативная документация

Информационной и регламентной базой для специалистов при наблюдениях за трещинами в кирпичных стенах и бетоне служит следующая нормативная документация:

В качестве источников дополнительной справочной информации также может использоваться «Пособие по оценке физического износа жилых и общественных зданий» и последняя редакция внутреннего стандарта СТО СРО-С 60542960 00043-2015 «Геодезический мониторинг зданий и сооружений в период строительства и эксплуатации» (в котором более точно и детально проработаны нюансы наблюдений, а также поправлены недостатки официальных государственных стандартов и правил).

Обеспечение безопасной эксплуатации

Контроль развития трещин при помощи маяков является достаточно эффективной мерой обеспечения безопасности эксплуатируемых жилых зданий. Этот простой и точный (при использовании маяков для точных наблюдений) способ доступен для использования всем специалистам по эксплуатации зданий. Он не требует специальной подготовки, обучения, сложных инструментов и дорогостоящего оборудования. При правильной установке и систематическом снятии показаний, своевременно выявить ухудшение технического состояния здания не представляет труда. Именно высокая эффективность и простота использования маяков позволили широко рекомендовать их массовое применение практически во всей специализированной технической и нормативной литературе. При отсутствии возможности финансирования ремонтных работ, использование маяков — единственный экономичный способ обеспечения безопасной эксплуатации зданий.

Методы и средства наблюдения

Первоначально трещины выявляются методом визуального осмотра конструкции. Если это необходимо для получения более точных данных, в местах образования дефектов частично удаляется декоративная отделка. Далее, как правило, осуществляется наблюдение с помощью маяков.

Цели наблюдения — установить:

Для фиксации полученные данные фиксируются в журнал наблюдения за трещинами в стенах.

Для измерения физических параметров трещин используются:

Выбор методики обследования трещин и инструментальной базы осуществляется в зависимости от конкретных условий, в которых будут проводиться измерения, а также с учётом запрашиваемой точности, материала и характера повреждений. Экономическая целесообразность использования той или иной методики или инструментальной базы и возможности заказчика также учитывается перед началом наблюдений.

Как выставить разметку под монтаж: 2 способа

Проведение разметки является одним из важных этапов при данном виде работы. Правильная разметка поможет получить ровную поверхность, она покажет, как нужно выставить маяки под штукатурку.

У большинства людей дома нет лазерного уровня, поэтому подробно будут описаны 2 метода проведения разметки с использованием обычного строительного уровня. Стандартная разметка включает следующие шаги:

1. С обоих углов стены нужно уступить десять сантиметров, от потолочного покрытия оставляют 15-20 сантиметров, так получают первые точки, в которые вкручиваются саморезы. Они должны выступать на три-пять сантиметров.
2. На верхний саморез привязывается отвес, ориентируясь на него, размечаются еще две точки на обеих сторонах, одна ставить на расстоянии 15-20 сантиметров от напольного покрытия, вторая в середине. В них также вкручиваются саморезы.
3. Шляпки саморезов должны быть выравнены, чтобы получить точную плоскость, нужно веревку, от самореза вкрученного наверху, пустить по шляпке, а нижние саморезы регулируются по спущенной к ним части веревки. Все действия повторяются на второй стороне.
4. Далее происходит соединения саморезов с двух углов, нитку проводят по шляпкам саморезов, соединяя их горизонтально, также следует соединить их по диагонали. Пересечение нитей должно прийтись на середину поверхности.
5. От первых точек делаются отступ на 10 сантиметров. Далее измеряется расстояние между новыми двумя точками. Его нужно поделить на интервалы от 1 метра до 1.30, с таким шагом будут устанавливаться маячки, лучше провести вертикальные линии карандашом, выполняется вкручивание саморезов аналогичным путем как делалось в угловых измерениях.
6. Чтобы определить нулевой уровень, нужно измерить расстояние между поверхностью и натянутой веревкой, минимальное значений и будет нулевым, в это место крепиться первый маячок.

Нулевой уровень может оказаться слишком маленьким, ведь необходимо учитывать минимальный штукатурный слой и высоту профилей, если будут использоваться специальные крепления для маячков, то учитывается необходимое расстояние для закрытия толщины их планки. Таким образом, нулевой уровень должен быть способен закрыть сумму этих трех величин. Увеличивают расстояние путем откручивания саморезов.

Вторая методика, получившая название «метод паука», который помогает определить наилучшую толщину для выравнивания поверхности. Это позволяет минимизировать расход штукатурного слоя. Заключается метод в нижеперечисленных действиях:

1. От углов отступают по 15 сантиметров, от потолка пять. В этих точках делаются отверстия для дюбелей, куда после вкручиваются саморезы, выступающим на 5 см.
2. Повесив отвес, определяют место, куда будет делаться отверстие для дюбелей на полу, отступается также 5 сантиметров от напольного покрытия, и по отвесу делается отверстие с двух сторон, саморезы вкручиваются до выступающей части в 5 сантиметров.
3. На верхние шурупы отступив два сантиметра от стены проводится привязывание нити, отвес помогает натянуть строго вертикально нить до нижних саморезов, где она привязывается, натяжение делается сильным.
4. Далее привязываются к веревкам расположенным по вертикали две веревки, которые будут располагаться по горизонтали, при этом они должны будут передвигаться по вертикальным ниткам. Перемещая их, можно будет найти нулевой уровень, и понять, где стена имеет отклонение.
5. Если вычисленная нулевая точка превышает расстояние необходимое для слоя штукатурки, высоты профилей и толщины пластин крепежей, то выполняется вкручивания саморезов. Если самая выступающая точка выходит за грани плоскости, полученной из нитей, то эта части стены вырубается.
6. На вертикальных линиях вкручиваются 3-5 шурупов, закручивают их до соприкосновения шляпок с нитями.

Виды маяков

Наиболее распространёнными приспособлениями для рассматриваемого вида наблюдений являются маяки. Маяк — это устройство или приспособление, которое позволяет установить факт расширения трещины, а также измерить динамику (если позволяет тип маяка). Некоторые типы маяков позволяют пронаблюдать за изменением дефекта вдоль его длины или относительно основной плоскости.

Виды маяков для наблюдения за трещинами:

Маяки первого типа позволяют лишь установить факт расширения трещины, либо то, что повреждение стабильное и не развивается. Второй вид инструментов даёт возможность точно измерять динамику развития дефекта, и даже спрогнозировать процесс на будущее. Точность зависит от конкретной разновидности маяка, а также от соблюдения правил использования инструмента.

Основные разновидности маяков:

Рис. 1. Конструкции маяков и щелемеров: а — пластинчатый маяк; б — щелемер конструкции ЛенГИДЕПА;

в — маяк конструкции Белякова:

1 — трещина; 2 — гипсовые плитки; 3 — пластинки; 4 — скоба; 5 — измерительная шкала; 6 — запеканка

Рис. 2. Конструкции щелемеров: а — с мессурой; б — для длительных наблюдений;

1 — трещина; 2 — мессура; 3 — марка; 4 — фланец; 5 — анкерная скоба

Рис. 3. Щелемер для измерения широких трещин и швов

Рис. 4. Стрелочный рычажный прибор для определения интенсивности

Помимо маяков для наблюдений используются электронные системы, состоящие из датчиков, устанавливаемых на трещинах, и приёмного устройства, постоянно принимающего сигналы с датчиков. Есть модели с компенсацией температурных изменений и другими дополнительными функциями, повышающими точность измерений.

2.2.8. При обнаружении в строительных конструкциях тре­щин

2.2.8. При обнаружении в строительных конструкциях тре­щин, изломов и других внешних признаков поврежде­ний за этими конструкциями должно быть установлено наблюдение с использованием маяков и с помощью ин­струментальных измерений. Сведения об обнаружен­ных дефектах должны заноситься в журнал тех­нического состояния зданий и сооружений с установ­лением сроков устранения выявленных дефектов.

По своим свойствам и характеристикам трещины в железобетонных и бетонных конструкциях могут быть следующие: стабилизировавшиеся (во времени) и неста­билизировавшиеся, раскрытые и сквозные, волосяные (до 0,1 мм), мелкие (до 0,3 мм), развитые (0,3 — 0,5 мм) и большие, аварийные, глубинные, поверхностные, верти­кальные и горизонтальные, одиночные, параллельные, пе­ресекающиеся и в виде сетки.

Для наблюдения за развитием трещин в стенах, строи­тельных конструкциях и фундаментах оборудования ис­пользуются маяки (рисунок 2.2.5), устанавливаемые в мес­тах, позволяющих вести повседневные наблюдения за ними, Если на конструкции имеется слой штукатурки в местах появления трещин, его следует удалить и прове­рить наличие трещин в теле самой конструкции. Количе­ство маяков принимается из расчета 1 маяк на 2 — 3 м дли­ны трещин. Каждому маяку присваивается номер, указы­вается дата его установки. Эскиз трещин, данные их раз­вития и установки маяков должны быть приведены в тех­ническом журнале осмотра строительных конструкций.

Рисунок 2.2.5 – Маяки для наблюдений за трещинами

а — гипсовый; б — металлический; в — конструкции Белякова; 1 — трещина; 2 — штукатурка; 3 — стена наблюдаемого объек­та; 4 — миллиметровые деления на пластине маяка; 5 — металли­ческие шпильки для фиксирования относительного положения пластин

Наблюдения за трещинами проводятся в течение 20 — 30 сут, если за это время маяки окажутся целыми, а длина тре­щин не возрастет, то их развитие следует считать закон­ченным. Должны быть установлены с помощью маяков и щелемеров наблюдения за температурно-осадочными шва­ми зданий, узлами примыкания эстакад топливоподач к главному корпусу и другим зданиям и сооружениям. Если раскрытие швов и перемещения в узлах сопряжений не связаны с сезонными деформациями конструкций или не соответствуют им, то должны быть проверены осадки фун­даментов зданий и сооружений, на которых обнаружены эти несоответствия,

Степень ослабления элементов конструкций вследствие механического (надрезов, отверстий, пропилов и т.п., не предусмотренных проектом), химического, электрохими­ческого, биологического и прочих воздействий должна быть оценена по результатам измерений сечений. Необходи­мость в определении прочности возникает в случаях, ког­да появляются внешние признаки нарушения цельности конструкций (прогибы, выпучивания, трещины и т.д.). Для определения прочности бетона с помощью приборов сле­дует пользоваться методами, изложенными в [5].

Методы контроля трещин в зданиях

Получите экспертное решение по дальнейшей эксплуатации дома в день выезда, проведя экспертизу трещин.

Основные причины возникновения трещин в строительных конструкциях: виды и особенности.

Для контроля за состоянием зданий используются специальные приспособления, которые обычно называют «маяки». Они используются для мониторинга деформации объекта, для контроля за аварийными конструкциями, и при ведении вблизи строительных или восстановительных работ, которые могут повлиять на целостность постройки.

Установка маячков на трещины дает возможность точно зафиксировать все происходящие изменения, и благодаря этому контролировать объективное состояние здания. Руководствуясь результатами замеров, принимают решение о том, можно ли использовать здание дальше, или требуется его ремонт, или устранение факторов, вызывающих увеличение трещины (к примеру, прекращение ведущегося рядом строительства).

Выбор маяков для контроля трещин осуществляется в зависимости от состояния объекта и особенностей конкретной конструкции, а также с учетом следующих вопросов:

В зависимости от этих вопросов выбирается оптимальный вид системы мониторинга.

Виды маячков на трещины в стене:

Мы рассмотрим 5 основных вариантов систем мониторинга, которые отличаются ценой, возможностями и особенностями монтажа. Невозможно назвать однозначно лучший из них, так как каждый имеет свои преимущества и используется в различных ситуациях.

Гипсовые маяки на трещины

Это наиболее традиционный способ, и при этом наиболее дешевый, так как он одноразовый. Как только он срабатывает, то есть, в его теле возникает трещина или разлом, необходимо ставить рядом новый. При этом достоверность показателей довольно низкая, и обычно ставится минимум две штуки, из расчета одна штука на каждые три метра разлома. Важно понимать, что у такого способа контроля трещин существует целый ряд недостатков:

Электронные маячки на трещины

Оптимальный выбор, если нужно рассчитать, как на трещину влияют изменения температуры и влажности изнутри здания и снаружи. Электронные измерительные датчики сегодня могут передавать информацию удаленно, фиксируя разницу в десятые и сотые доли миллиметра.

Электронные маяки на трещины на стены имеют свои особенности:

Пластинчатый маяк для наблюдения за трещинами

Это очень простая конструкция, в какой-то мере напоминающая гипсовую, но без присущих последней недостатков. На сегодняшний день данный вид используют наиболее массово, так как он оптимален с точки зрения стоимости монтажа, простоты наблюдения и точности получаемых результатов.

Установить маячок на трещину очень просто, для этого требуются дюбели или эпоксидный клей (иногда применяют и то, и другое), а на поверхность можно наносить любые метки, облегчающие мониторинг. Этот способ диагностики выгодно отличается от других:

Точечные маяки на трещины зданий

Это малозаметные, но очень прочные датчики, которые отличаются повышенной вандалоустойчивостью, так как качественно крепятся к стене. Способы крепления бывают самые разные, начиная от простейших дюбелей, и заканчивая специальными монтажными приспособлениями, – все зависит от конкретного объекта. Особенности:

Наблюдение за трещинами с помощью маяков часового типа

Эти системы, которые также называют «мессуры», не требуют наличия специальных измерительных инструментов, в них уже есть собственная шкала с высокоточными датчиками. Наиболее удобный вариант для отслеживания малейших изменений и быстрого записывания показаний. Особенности применения:

Мы рассмотрели только 5 самых популярных вариантов. Есть также бумажные и стеклянные системы, но они имеют массу недостатков, и в этом случае установка маяков на трещины не даст требуемой точности измерения. Лучше выбрать что-то из описанных выше датчиков.

Правила установки маяков на трещины

Государством регламентированы определенные нормы и стандарты для датчиков разного типа, а также частота съема показаний. Перед тем, как установить маячки на трещину в стене, необходимо изучить эти требования и руководствоваться ими в процессе монтажа и мониторинга.

Если в процессе мониторинга (обычно 30 суток) система не срабатывает, делают вывод, что деформация закончилась, и образовавшуюся трещину обычно просто замазывают строительным раствором. Если же маяк деформировался (особенно важны первые 20-30 дней после закрепления), значит, разрушение продолжается, и нужно принимать решение по дальнейшей эксплуатации или ремонту объекта.

Источник

Как крепить кабель канал к стене?

Электропроводка обычно спрятана в стенах, но вот заново штробить их, чтобы скрыть провода, к примеру, от антенны телевидения, роутера, кондиционера и т.д. мало кому хочется. В таком случае на помощь приходит простая конструкция – кабель канал, позволяющий надежно спрятать провода, а при необходимости достать их.

Что из себя представляет кабель канал?

Обычный вид кабель канала – белый короб прямоугольного или квадратного сечения, но найти изделие другого цвета или более округлой формы также не составит труда.

Кабель каналы могут выполняться из:

• алюминия;
• стали;
• пластика.

За счет низкой цены, простоты монтажа и эксплуатации наиболее распространен последний вариант. Крепить его можно на стену из любого материала.

Часто отделение для одного кабеля имеется в напольных плинтусах. Но т.к. больше одного провода в канале помещать не рекомендуется, для нескольких проводов придется покупать многоканальный.

Монтаж

К стене из любого материала кабель канал можно попросту приклеить. Но если в коробе много проводов, то клей может и не выдержать нагрузку. Кроме того, демонтировать такой канал будет затруднительно. Он открепится только вместе с обоями и кусками штукатурки. При прокладке кабель канала большой длины, клей может позволить делать отверстия под дюбели и саморезы несколько реже, упростив и ускорив монтаж, но полностью отказываться от более надежного способа крепления на шурупы не стоит.

Если крепить на саморезы или дюбель — гвозди на той части кабель канала, что будет примыкать к бетонной стене, необходимо проделать отверстия. Если этого не сделать, а сразу вкручивать шурупы в пластик, он может треснуть. При узком канале отверстия можно располагать на одной линии, а при широком – зигзагообразно.
