Короб для труб в ванной: лучшие варианты скрыть трубы в санузле

Проложенные на стенах коммуникации вряд ли украсят интерьер сантехузла. Для маскировки и декоративного оформления трубопроводов используют разнообразные конструктивные формы, одной из которых является короб. С его сооружением без проблем справится любой домашний мастер, если ему знакомы технологические тонкости. Так ведь?

Мы расскажем, как сделать собственными руками красивый и прочный короб для труб в ванной. Для самостоятельных хозяев мы привели ряд наиболее популярных вариантов, доступных неопытному исполнителю. Приведенные в статье советы обеспечат безукоризненность результата приложенных усилий.

Как скрыть коммуникации?

Разводка в ванной комнате включает в себя трубы, подсоединенные к различным сантехническим устройствам (ванне, умывальнику, а при совмещенном санузле и к унитазу), а также различные приборы и устройства: вентили, фильтры, счетчики воды.

Чтобы коммуникационные системы не бросались в глаза, их прячут, используя различные способы.

При организации скрытой разводки трубы прячутся в специально выштробленные каналы в стенах. Следует учесть, что этот метод имеет множество ограничений

Одним из них является скрытая разводка. В этом случае трубы прячут внутрь стен, устраивая в последних специальные выемки-штробы.

Правда этот метод не является универсальным, поскольку он имеет ряд ограничений:

штробление стен возможно осуществить лишь во время капитального ремонта, поскольку в этом случае требуется полная ликвидация отделочных покрытий и замена коммуникационного оборудования;
при монтаже скрытой разводки невозможно скрыть фильтр, счетчик или иной прибор;
строительные нормативы запрещают пробивать штробы в несущих конструкциях, поскольку они резко снижают прочность стен;
существуют ограничения на размерные характеристики труб, которые применяются для скрытой разводки: их диаметр, не должен превышать 50 мм. Следовательно, этот способ никак не подойдет для маскировки толстой канализационной трубы;
этот метод не подходит для стояков, вид которых вряд ли украшает интерьер ванной.

Альтернативой скрытой разводки считается комбинированная система, предусматривающая устройство короба на поверхности стен. В этом случае трубы помещаются в специально выделенное пространство, а наружные стенки отделываются в соответствии со стилистикой интерьера.

Изготовление короба из гипсокартона для труб на примере ванной

Во время проведения капитального ремонта в квартире практически все сталкиваются с одной небольшой, но очень неприятной ситуацией. Часть труб и коммуникаций в санузле и на кухне невозможно перенести или переделать. В результате возможна ситуация, когда на фоне красивых отделочных материалов будет «красоваться» древняя труба или стояк канализации, которые испортят всякое представление о проведенном преображении квартиры. Чтобы этого избежать, имеется один предельно простой и доступный каждому вариант. Следует упрятать невзрачные трубы в аккуратный короб. О том, как сделать короб из гипсокартона, и пойдет речь далее.

Можно для реализации короба выбрать и другие материалы, такие как: пластик, ДСП, фанера и т.п. Однако наиболее подходящим материалом все равно остается гипсокартон. Он легче всего поддается обработке. Полученную поверхность короба можно будет легко отделать с помощью керамической плитки, оклеить обоями или покрасить. Проще говоря, только гипсокартон никак не ограничит вас впоследствии в выборе способов отделки и к тому же создаст прочный и надежный короб, который прослужит очень долго. Легко и просто возвести короб из гипсокартона своими руками, следует только учесть несколько важных нюансов в построении такого элемента интерьера.

Что необходимо для возведения короба?

Потребуется следующий инструмент:

рулетка;
отвес, пузырьковый уровень;
ударная дрель;
строительный уголок;
строительный нож;
молоток.

Преимущества маскировочного короба

В дизайне современных ванных комнат достаточно часто используются подобные конструкции, маскирующие одну либо несколько труб, поскольку коробы имеют ряд неоспоримых достоинств.

Короб для труб из пластиковых панелей или гипсокартона позволит облагородить интерьер ванной комнаты. Такая конструкция удачно впишется в любое помещение

Подобным конструкциям свойственны:

Аккуратный внешний вид, что достигается использованием качественных материалов для изготовления и оформления конструкции.
Простота монтажа. Систему можно выполнить не только при капитальном, но и при косметическом ремонте, поскольку короб можно установить даже поверх произведенной отделки.
Обеспечение легкого доступа к трубопроводу, что позволяет не только снимать показания счетчика, но и отслеживать состояние труб, а в случае необходимости выполнить ремонт приборов и коммуникаций.
Возможность комбинирования короба с инсталляцией для унитаза, полочками и другими деталями, благодаря чему достигается оптимальное использование площади даже небольшого помещения.

Тщательно выполненный и отделанный короб может стать настоящим украшением ванной комнаты, совместив в себе функциональность и эстетичность.

Особенности построения короба

По сути, короб представляет собой простую конструкцию из каркаса и закрепленных на нем листов гипсокартона. Однако не стоит забывать про особенности тех труб и коммуникаций, которые предстоит обшить. При изготовлении короба для труб необходимо учесть не только эстетику результата, но и практические моменты.

Канализационный стояк

Во многих квартирах на канализационном стояке имеются так называемые ревизии. Это специальные муфты на трубе с отводом или отверстием, которое закрыто крышкой. Необходима ревизия для прочистки засоров. Ни в коем случае нельзя наглухо зашивать коробом такие места. Следует предусмотрительно разметить место и оставить окошко для беспрепятственного доступа к ревизии извне. Закрыть окошко можно с помощью специальных пластиковых дверок, которые продаются в строительных магазинах.

Кроме ревизии следует предусмотреть доступ к местам соединения и схождения внутренней канализации в центральный стояк. Возможно, потребуется со временем заменить какие-либо элементы или устранить засоры по внутренним трубам.

Водопроводные трубы

Обязательно формируются дверцы в технологических отверстиях в коробе в тех местах, где на трубах имеются такие элементы, как: счетчики расхода воды, вентили и компенсаторы, обратные клапаны и редукторы.

Для формирования этих проемов следует в листах гипсокартона сформировать отверстия на 1-3 мм больше, чем размеры рамки дверцы, которую впоследствии вставят туда. Можно это выполнить заранее в полосе гипсокартона еще до закрепления на каркасе. Также можно заранее только отметить позицию установки дверцы и после закрепления на каркасе гипсокартона приступить к вырезке отверстия.

В случае если дверца устанавливается для доступа к ревизии канализационного стока в туалете или в ванной отверстие под нее располагается на передней грани короба, которая обращена к входу. Это обязательное требование и не стоит даже пробовать переместить дверцу куда-нибудь в более укромное место.

В случае если дверца лишь для доступа к вентилям и прочему оборудованию на водопроводных трубах, то вполне допустимо поместить ее на боковой грани короба. Так она будет менее заметна. Важно только чтобы сохранилась возможность быстрого доступа к технологическим узлам при необходимости.

В местах отводов труб и выхода за пределы короба формируются отверстия несколько большего диаметра, чем сами трубы. Необходимо обеспечить зазор и заполнить его, к примеру, паклей или полосой вспененного полиэтилена для предотвращения передачи вибрации от труб к коробу.

Совет: если Вы хотите сделать дверцу в коробе совсем незаметной – можно сделать люк из гипсокартона и в дальнейшем отделать его плиткой как и всю стену. Пример такого исполнения – на рисунке ниже:

Выбираем стройматериалы для монтажа

Для изготовления короба необходимо сначала соорудить каркас, который затем покрывается обшивочным материалом, а часто еще и дополнительно отделывается, например, покрывается плиткой. Основа изготовляется из оцинкованных металлических направляющих (вертикальных и горизонтальных).

В качестве покрытия могут применяться различные виды стройматериалов, которые должны обладать рядом качеств, а именно:

Влагостойкостью. Коробы устраиваются в ванных комнатах, где содержится повышенный процент водяных паров.
Легким весом и небольшой толщиной. От этих факторов зависит как простота установки, так и размеры готовой конструкции: слишком плотные стенки могут «отнять» значительную часть пространства.
Экологичностью. Подобные конструкции не должны выделять токсичных веществ или обладать выраженным аллергенным эффектом.
Эстетичным внешним видом или возможностью дополнительной отделки.

Чаще всего для обшивки применяются следующие разновидности материалов.

Вариант #1: пластиковые панели (ПВХ)

Полимерные панели имеют красивый внешний вид. Они выпускаются в большом ассортименте, что позволяет выбрать отделочный материал, идеально сочетающийся с цветовой палитрой ванной комнаты.

В ассортименте строймагазинов можно найти пластиковые панели различных цветов и оттенков. Помимо прекрасного внешнего вида этот материал также отличается прочностью и долговечностью

Помимо эстетичности, панели из ПВХ обладают высокими потребительскими качествами:

идеальной водостойкостью;
устойчивостью к деформациям и механическим повреждениям;
долговечностью: гибкий и прочный пластик может служить много лет;
легкостью в уходе — загрязнившиеся детали достаточно просто вытереть влажной тряпкой;
простотой монтажа: для работы с этим материалом не требуется особых профессиональных навыков и спецоборудования;
доступностью: панели из ПВХ – бюджетный отделочный материал, имеющий невысокую стоимость;
возможностью быстрого ремонта: поврежденные элементы конструкции можно извлечь, не разрушая весь короб;
компактностью. Панели имеют небольшую толщину, поэтому сооруженные из них конструкции не занимают много места, что крайне важно для миниатюрных помещений.

В качестве альтернативы пластиковым панелям обычно выступает гипсокартон, который широко применяется в строительстве.

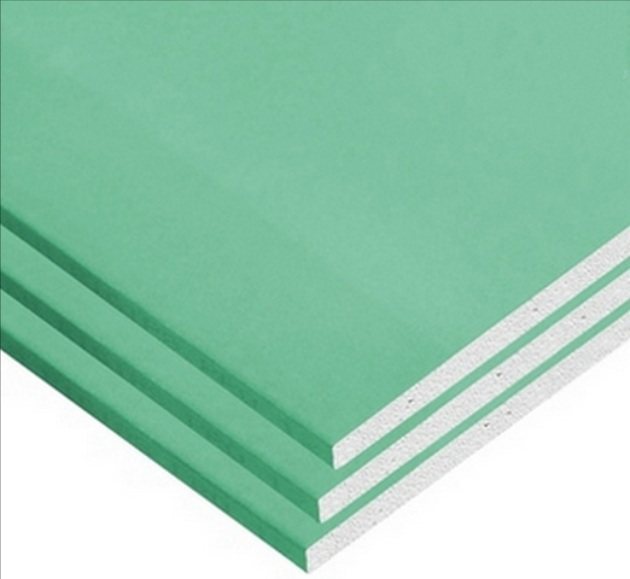

Вариант #2: влагостойкие гипсокартонные плиты

Существуют различные разновидности этого популярного материала. Для оформления ванной не стоит использовать стандартный гипсокартон (ГКЛ), предназначенный для помещений, где царит умеренная влажность (до 70%).

Влагостойкие гипсокартонные листы часто применяется для устройства коробов. Этот недорогой материал легко монтируется; он также обладает хорошей устойчивостью к водяным парам

В то же время для отделки сантехнического узла хорошо подойдет влагостойкая разновидность гипсокартона — ГКВЛ, который легко узнать по зеленой поверхности плит. Такие листы подойдут как для стандартных облицовочных работ, так и для создания сложных конструкций с выпуклыми, вогнутыми и кривыми поверхностями (в этом случае, однако, работа с гипсокартоном требует специальных навыков).

Еще одним дополнительным плюсом ГКВЛ является пропитка плит антигрибковыми препаратами, препятствующими развитию вредоносной плесени.

В то же время при выборе материала следует учесть некоторые особенности гипсокартона:

Монтаж конструкций из ГКЛ или ГКВЛ требует больше усилий, нежели установка систем из пластика или плит МДФ.
Из гипсокартона не удастся сделать разборную конструкцию, поэтому при изготовлении короба нужно непременно предусмотреть дверцу или люк, предоставляющие доступ к вентилям, счетчикам и иным элементам коммуникационной системы.
Плиты ГКЛ (ГКВЛ) не являются финишным материалом: изготовляя из них короб, важно продумать отделку. С учетом высокой влажности в ванных комнатах обычно применяется обшивка панелей кафелем, однако можно использовать и другие виды оформления: краску, декоративную штукатурку, обои.

Важно отметить, что специалисты советуют дополнительно пропитать специальным составом даже влагостойкие плиты, чтобы повысить прочность и сопротивляемость элемента влаге.

Помимо этого, соорудить короб можно и из других материалов.

Вариант #3: водостойкая фанера

Эта модификация отличается от обычной фанеры особым составом используемого клея. Листы имеют толщину от 6 до 40 миллиметров и достаточно хорошие потребительские свойства, однако, несмотря на название, лучше дополнительно обработать их специальными составами, улучшающими водонепроницаемость.

Главный минус водостойкой фанеры — высокая стоимость, из-за которой ее используют реже, чем другие стройматериалы.

Вариант #4: плиты МДФ и ХДФ

Порой можно встретить советы по использованию для устройства коробов из панелей МДФ (Medium Density Fibreboard – древесноволокнистых плит средней плотности). Вряд ли стоит следовать подобным рекомендациям, поскольку этот материал хорошо впитывает водяные пары и не слишком подходит для влажных помещений.

Значительно целесообразней покрыть конструкцию листами ХДФ (доской высокой плотности High Density Fiberbord). Этот материал хорошо сопротивляется влаге, благодаря чему выполненные из него конструкции не теряют свойств на протяжении 10 и более лет.

Вариант #5: плиты OSB

Еще одним подходящим вариантом, позволяющий удачно спрятать трубы в ванной, могут стать ориентированно-стружечные плиты (ОСП, OSB, Oriented Strand Board) – многослойные листы, склеенные смолами, в который вносится синтетический воск и прочие добавки.

Существует несколько разновидностей этого материала. Для изготовления коробов лучше всего остановиться на листах OSB3 (с дополнительной пропиткой), а также на листах OSB4. Последние могут применяться для особо прочных конструкций или в местах, на которые падает большая нагрузка.

Для сооружения короба с обшивкой из ОСП, пластиковых панелей, фанеры короб лучше соорудить из пиломатериалов:

Галерея изображений

Фото из

Использование пиломатериалов в устройстве каркаса

Зашивка зоны расположения стояков

Каркас для маскировки водопроводных труб

Общий каркас для маскировки труб и отделки

Какой вид материала выбрать

Решение для облагораживания коммуникаций только одно – закрыть декоративным коробом. Изредка, когда разводка труб рассредоточена по поверхности стены возможно применение фальш-стенки. В большинстве квартир планировки не отличаются особой просторностью. При расположении стояков по углам или в случае компактной локализации разводки наилучшим решением будет использование короба для ванной. Так можно получить максимально компактное расположение, создав иллюзию более просторного помещения.

Канализационные и водопроводные трубы без короба выглядят неэстетично

Есть еще два вопроса, которые необходимо решить перед тем, как приступать к работам – из чего можно выполнить короб для ванны и какой размер он должен иметь. Главное требование, предъявляемое к материалам – стойкость при повышенной влажности:

Влагостойкий гипсокартон;
Стеновые панели из ПВХ;
Пластиковый короб-канал.

Спрятанные в коробе из гипсокартона трубы

Трубы спрятаны под каркасом для панелей ПВХ

Трубы в пластиковом короб-канале
Что касается габаритов короба для ванны, то они должны определяться принципом разумной целесообразности. Трубы должны полностью закрываться декоративными стенками с небольшим запасом. Размер внутреннего пустого пространства должен обеспечивать при необходимости ремонта возможность доступа через съемный люк к ключевым узлам (ревизиям, местам установки прокладок, резьбовым соединениям трубопроводов).

Короб для труб с дверцей для ревизии

Выбор оптимальной конструкции

Защитно-декоративные конструкции для труб могут выполняться по-разному, и наиболее распространенными конфигурациями являются следующие.

Коробы-шкафы. Такой вариант обычно предусматривается для стояков и других вертикальных систем. Конструкция предоставляет полный доступ к коммуникациях. Кроме того, ее легко совмещать с полочками и другими приспособлениями, позволяющими максимально использовать полезную площадь.

Коробы-перегородки. Эти сооружения устанавливаются на всю ширину и высоту помещения, практически обособляя определенную часть. Хотя в этом случае площадь ванной несколько сокращается, комната выглядит очень аккуратно, поскольку маскируются все коммуникационные системы.

Вариант особенно подойдет для просторных ванных. Его можно также посоветовать при использования подвесного унитаза, поскольку перегородка одновременно с коммуникационными системами позволяет скрыть и инсталляцию. За перегородкой можно разместить и приспособления для хранения необходимых вещей, например, средств бытовой химии.

Помимо вертикальных систем большой популярностью пользуются горизонтальные короба, которые позволяют замаскировать трубы, примыкающие к полу либо потолку

Компактный короб, сооруженный вокруг труб. Наиболее часто используемая конструкция, практически не поглощающая пространство, но придающая интерьеру опрятный вид. Подобные системы могут быть как вертикальными, так и горизонтальными, примыкающими к полу или потолку.

Ниже мы подробно разберем этапы изготовления подобной конструкции.

Сооружение каркаса

Каркас сооружают так:

Устанавливают направляющую, прикрепляя ее дюбелями. Расстояние между крепежными элементами составляет 0,2-0,3 м.
Монтируют направляющие на полу и потолке. Это позволяет сделать угол каркаса, требуемый для установки стойки. Чтобы острые части конструкции лежали в одной плоскости, профиль под углом 90° прикрепляется к потолку. От него спускают отвес, отмечают место расположение нижней стороны стойки. Последняя прикручивается к горизонтальным направляющим саморезами.
Устанавливают усиливающие элементы. При этом учитывают расположение будущих ревизионных отверстий или дверцы.
К стене и полу крепят профиль, определяющий размеры конструкции. С помощью перемычек устанавливают передние детали каркаса. При этом также учитывают расположение сантехнических приборов, канализационных выводов, счетчиков.

Подготовка к установке короба

Перед началом сооружения конструкции следует провести предварительные работы.

Перед началом работы по изготовлению короба следует убедиться в надежности труб и других элементов, проверив все коммуникации на утечки и скрытые дефекты

Если прокладывается новый трубопровод, желательно предусмотреть в нем минимальное количество соединений.

Затем выбрать проект короба, который лучше всего подходил бы для помещения ванной, провести все необходимые измерения, после чего выполнить чертеж-набросок конструкции. При этом следует обязательно предусмотреть доступ к устройствам и приборам (фильтрам, вентилям).

Перед началом изготовления короба важно тщательно измерить расстояние, а затем произвести расчет, выяснив необходимое количество профилей, панелей ПВХ и других материалов

Согласно нарисованной схеме следует рассчитать необходимое количество стройматериалов, предусмотрев небольшой запас.

Важно также заранее запастись всем необходимым оборудованием, а также приобрести панели, направляющие и другие необходимые элементы конструкции. Их нужно тщательно осмотреть, чтобы вовремя выявить сколы, дефекты и повреждения.

Оформляем дверцу для короба в ванной своими руками

Мы предусмотрели в каркасе усиление из профилей для установки люка. Его можно купить, есть два вида:

Пластмассовая конструкция с магнитиком, которая приклеивается прямо на керамическую плитку жидкими гвоздями.
Люк невидимка, который устанавливается в отверстие и отделывается плиткой. При этом нужно очень точно рассчитать размер люка, он должен быть по размеру плитки.

Какую конструкцию выбрать, решать вам, все зависит от бюджета на ремонт и сложности исполнения.

Советуем посмотреть видео: как сделать самодельный люк под плитку

Необходимые инструменты и материалы

Если уже решено, за каким коробом лучше спрятать трубы отопления, водоотведения и водоснабжения, то следует заняться подготовкой инструментов, крепежа и материалов.

Для сооружения короба понадобятся следующие приспособления:

хорошо заточенный строительный нож;
рулетка;
ножницы для металла;
уровень или угольник;
отвертка либо шуруповерт;
карандаш;
крепеж (саморезы, еврошурупы, дюбеля);
дрель или перфоратор.

Из материалов следует приобрести:

оцинкованные металлические профили (типы ud, cd);
силиконовый герметик;
плиты ГВКЛ, ХДФ, OSB или пластиковые панели (в последнем случае важно выбрать оттенок, сочетающийся с цветовой палитрой интерьера);
ПВХ-плинтусы, предназначенные для маскировки стыков со стенами.

Для подготовки гипсокартонного короба к дополнительной отделке могут также понадобиться шпатлевка и уголки.

Подготовительный этап

Чаще всего неполадки с трубопроводом случаются в местах соединений. Поэтому чем их меньше, тем лучше. Если установка короба производится после прокладки новых труб, необходимо позаботиться о том, чтобы магистраль имела как можно меньше соединений. Если замена трубопровода в ваши планы не входит, перед тем как спрятать трубы в ванной, необходимо провести их тщательный осмотр. Обследовать все магистрали на наличие дефектов и если они имеются устранить.

Считается, что без боязни протечек можно закрывать запаянные и сварные соединения. А вот к фитингам, имеющим резьбовые соединения, должен быть свободный доступ. Необходимо периодически проводить их осмотр. Поэтому резьбовые соединения нельзя замуровывать. Также необходимо обеспечить свободный доступ к вентилям, канализационным ревизиям, счетчикам, фильтрам.

Инструкция по монтажу каркаса

Вне зависимости от того, какой вид покрытия предусматривает проект короба, прежде всего следует установить металлический каркас. Для этого важно придерживаться следующего регламента. Работы следует начинать со стен, прилегающих к углу.

Прежде всего, нужно произвести разметку на вертикальных и горизонтальных поверхностях.

Первый этап создания короба для труб — установка вертикальных направляющих, которые монтируются с двух сторон от угла или от коммуникаций

После этого следует установить направляющие (ud профиль), которые задают габариты короба. Чтобы прикрепить их к поверхности можно воспользоваться еврошурупами (дюбелями), просверлив в соответствующих местах отверстия дрелью. Для стен, облицованных кафелем, хорошо подойдут саморезы «блошки» (длина 2,5 мм, диаметр 3,5 мм), которые можно вкрутить в межплиточные швы.

Если же трубы идут горизонтально, достаточно разложить направляющие параллельно к полу и закрепить их. После этого следует сформировать наружный угол, скрутив угловую стойку из двух профилей ud. Их полки нужно направить под прямым углом в разные стороны, а затем соединить небольшими саморезами.

Вертикальную конструкцию следует закрепить на полу и потолке при помощи горизонтальных элементов, которые фиксируются на горизонтальных поверхностях

Несущий профиль cd разрезается ножом на части, размеры которых соответствует ширине и длине короба. На вертикальной поверхности закрепляется первое угловое ребро, определяющее жесткость. Полученные отрезки профиля одним концом вставляются в установленную направляющую, а другим – в ребро жесткости, так чтобы части угла соединялись бы с профилем.

На определенном расстоянии, которое может варьироваться от 30 до 70 см, следует добавлять перемычки – они придают системе прочность и надежность, а также используются для навески панелей.

Готовый каркас короба под трубы совмещает вертикальные направляющие и горизонтальные перемычки, придающие конструкции жесткость. Важно также предусмотреть пространство для дверцы или люка

Завершив работу с одной стороны, тем же самым способом на другую стену прикрепляется второй угловой профиль, после чего работа по созданию каркаса короба считается законченной.

Применение готовых полимерных изделий

Короб для труб в ванной можно собрать с помощью материалов из пластика — отделочных стеновых панелей и каналов. В первом случае последовательность работ практически идентична уже рассмотренной – собирается каркас и выполняется его обшивка. Монтаж пластиковых панелей выполняется при помощи строительных клеев “жидкие гвозди”. Чтобы вся конструкция выглядела аккуратно стыки и углы маскируются декоративными планками. Ревизионный люк устанавливается на свое посадочное место в коробе для ванной, закрепляясь крепежными лапками к поверхности профилей для панелей.

Хорошим решением служит использование стандартных пластиковых каналов с целью изготовления короба для ванной, в котором можно спрятать трубную разводку. С этой целью используют как специализированные изделия, так и элементы воздуховодов. Достоинством данного способа является отсутствие необходимости в выполнении дополнительных операций (сборка каркаса, раскрой материала, отделка). Достаточно подобрать подходящий по расцветке пластиковый короб под ванную для труб требуемых габаритов и закрепить их на стене при помощи перфоратора.

Сложности возникают при необходимости укрыть канализационный стояк. Найти фасонные детали, из которых можно изготовить короб под ванну для труб нужного размера бывает достаточно затруднительно. Еще одним моментом, который следует учитывать – монтаж приборов учета. Его придется выполнять или открытым, или используя пластиковый бокс.

Независимо от того, какой материал выбран для изготовления короба все операции (раскрой, монтаж, отделка) должны выполняться аккуратно. В противном случае, никакого смысла браться, за выполнение работ нет — лучшим вариантом будет пригласить наемного мастера.

Трубы спрятаны в коробе из ПВХ панелей

Два варианта обшивки каркаса

К основе следует подсоединить элементы из отделочного материала. Рассмотрим наиболее распространенные варианты, каждый из которых имеет свои особенности.

Работа с панелями ПВХ

Это один из самых простых способов маскировки труб.

Короб из пластиковых панелей имеет разборную конструкцию. При необходимости можно достать незакрепленную деталь, чтобы получить доступ к трубам и другим коммуникационным элементам

Инструкция по выполнению:

Установить стартовый профиль, осторожно закрепив его при помощи мелких саморезов на установленной направляющей детали. Отмерить полосу пластиковой панели требуемого размера, после чего отрезать ее ножом.
Одну панель зафиксировать в стартовом профиле, другую – закрепить к угловому профилю, после чего последний установить к другой плоскости короба. Для крепежа можно воспользоваться «блошками» (мелкими саморезами).
Аналогичным методом собирается вторая сторона короба, при этом на последней пластиковой панели фиксируется и закрепляется стартовый профиль, что легче всего сделать при помощи силиконового герметика.
В местах, где необходимо обеспечить доступ к важным коммуникационным элементам (кранам, стыкам, счетчикам) важно прорезать ревизионные отверстия, на которых закрепляются специальные люки (герметиком или иными способами).
В завершении работы следует установить пластиковые плинтусы на стыках панелей с полом, стенами, потолком.

Чтобы быстро разобрать пластиковый короб, важно запомнить, с какой стороны осталась незакрепленная панель. В случае необходимости этот элемент оттягивается как можно дальше в сторону, а затем берется и вынимается.

После осмотра труб или ремонтных работ целостность конструкции восстанавливается этим же методом: угол панели оттягивается, после чего она возвращается на место.

Работа с плитами ГВКЛ

Монтаж гипсокартонной конструкции также осуществляется достаточно легко.

Короба покрытые листами влагостойкого гипсокартона дополнительно могут быть оформлены другими отделочными материалами: краской, обоями, декоративной штукатуркой, керамической плиткой

Порядок действий:

Прежде всего следует правильно раскроить листы ГВКЛ в соответствии с рассчитанными размерами. Для этого их нужно положить на ровную поверхность, разметить при помощи рулетки и нанести небольшие разрезы на поверхности.
Зарубки нужно совместить с металлической линейкой или длинной рейкой, после чего надрезать поверхности строительным ножом. По проведенной линии следует разломить гипсокартонный лист, при необходимости подровняв кромку ножом.
Подготовленные подобным образом блоки крепятся к каркасу с использованием саморезов. При этом листы прижимаются как можно сильнее к профилям, а шурупы вворачиваются сначала в гипсокартон, а затем в металлические направляющие.
Важно следить, чтобы шляпки крепежных элементов обязательно завинчивались на линии поверхности или даже ниже, что особенно важно, если планируется дальнейшая отделка короба кафелем. Чтобы не допустить появления трещин на панелях ГКВЛ, важно вкручивать саморезы на расстоянии 20-30 мм от краев.

Завершив монтаж, важно подготовить конструкцию к последующим отделочным работам. Для этого стыки и места примыкания к горизонтальным поверхностям их обрабатывают герметикам, чтобы создать плотный защитный слой.

После этого поверхность покрывается шпаклевкой, замазывая крепежные элементы. Усилить крепления можно, установив перфорированные уголки на внутренних и внешних углах деталей. Закончив работу и хорошо высушив конструкцию, можно приступать к наклеиванию плитки либо выполнению других отделочных работ.

Недостатки гипсокартона

Короб в ванной своими руками наиболее часто выполняется из влагостойкого гипсокартона. Это объясняется дешевизной, доступностью и легкостью обработки материала. Для отделки собранной конструкции могут быть использованы влагостойкие краски или кафельная плитка.

При приобретении материала следует обращать внимание на цвет листа – влагостойкий гипсокартон имеет зеленый цвет внешнего бумажного слоя.

Главный недостаток, который следует учитывать – сравнительно малая механическая прочность. Изготавливая короб в ванную, лист гипсокартона достаточно легко случайно сломать. Кроме того, стойкость материала к продолжительному воздействию влаги достаточно ограниченна. Защитными составами пропитывается только наружный бумажный слой. При раскрое большого листа, получающиеся кромки будут незащищены.

Внешний вид влагостойкого гипсокартона

Наиболее критично образование луж на полу около стенки короба под ванной. В этом случае от момента появления воды до обнаружения может пройти достаточно продолжительное время. Через микрощели в месте примыкания стенки короба к полу влага может просачиваться внутрь. Монтируя короб в ванной, защитить нижнюю кромку листа гипсокартона от намокания можно при помощи полоски силиконового герметика.

Монтаж люка-невидимки

Для обеспечения доступа к трубам при гипсокартонной конструкции можно воспользоваться готовой пластмассовой дверцей или сделать замаскированную открывающуюся панель, состоящую из алюминиевой рамы, дверцы, магнитного замка, конструкции из петель и узлов.

Устроенная в стене незаметная дверца (люк-невидимка) позволит беспрепятственно проверять показания воды, выключать вентиль, а также оценивать состояние труб

Для того чтобы открыть люк-невидимку, достаточно нажать на его середину, после чего магнитный замок отщелкивается, выпуская дверь из рамы. С подробностями устройства различных сантехнических люков ознакомит следующая статья, которую мы советуем прочесть.

Установка люка производится следующим образом:

Еще на предварительном этапе следует определиться с расположением дверцы. Обычно она находится в центре короба или перегородки, что позволяет лучше выдержать симметрию рисунка при облицовке плиткой.
При монтаже каркаса важно оставить нишу (с двух или четырех сторон), размер которой соответствует параметрам люка. После его возведения рама крепится к профилям при помощи длинных саморезов (для них предусмотрены специальные отверстия). Согласно прилагаемой к набору инструкции к раме крепится дверь и другие детали люка.
Далее выполняется обшивка каркаса гипсокартонными листами, которые накладываются внахлест и на раму люка (ее также следует прикрепить к покрытию саморезами).
По завершению этапа работ гипсокартон и дверца покрывается слоем грунтовки. После высыхания люк и короб покрываются кафелем (одноцветным либо с рисунком). Все швы между плитками покрываются герметиком, после чего конструкция оставляется в покое на два дня для окончательной сушки.

Заключительный этап — прорезка люка, которая выполняется при помощи острого канцелярского ножа, направленного под углом 45 градусов.

Пошаговый процесс монтажа короба в ванной

Короб в ванной из гипсокартона это простая конструкция, состоящая из металлического каркаса и кусков гипсокартона, но при его установке нужно учесть некоторые моменты.

Проектирование и чертежи

Ни одна конструкция не обходится без чертежа, на котором будет обозначено размещение профильного каркаса. Проектированием пренебрегать нельзя.

Пример проекта гипсокартонного короба

Не стоит думать, что можно скачать типовой проект из интернета, так как в каждом, конкретном случае, все рассчитывается индивидуально.

В коробе должен быть технический люк, поэтому для его установки монтируется усиление из профилей.

Для того чтобы внутри короба не появлялся конденсат, вверху предусматривается вентиляционное отверстие.

Профиль нужно выбирать жесткий, так как конструкция должна быть жесткой, иначе кафельная плитка может посыпаться со временем.

Советуем посмотреть: как выбрать профиль для гипсокартона хорошего качества и по доступной цене.

Когда будете создавать проект, отметьте на чертеже все соединения и их типы.

Полезные советы по устройству

При обустройстве конструкции важно учесть следующие рекомендации специалистов:

Если короб предназначен для маскировки вертикальных труб, разметку следует проводить начиная от пола.
Обязательно следует предусмотреть дверцу или люк у вентиля и счетчика для воды.
Вне зависимости от материала, используемого для устройства системы, на его внутреннюю поверхность нужно нанести антигрибковое средство, предохраняющее от вредных микроорганизмов.
В ванной комнате с повышенным содержанием паров крайне желательно избегать деревянных конструкций: в этом случае следует отдать предпочтение металлическому профилю.
Для устройства короба нецелесообразно применять различные виды ДСП, в том числе и водостойкие плиты, поскольку этот материал разбухает под воздействием водяных паров.
При креплении конструкции к потолку поперечные детали располагаются на расстоянии 30 сантиметров друг от друга, чтобы обеспечить надлежащую жесткость конструкции.
При близко размещенных трубах лучше не возводить отдельные коробы вокруг каждой из них, а создать единую конструкцию для всей коммуникационной системе.

Важно проследить, чтобы короб не касался коммуникаций: минимальное расстояние обшивки от трубы должно составлять 3 сантиметра.

Альтернативой коробу-перегородке могут стать роллеты. Они придают интерьеру стильный вид, а также предоставляют полный доступ к трубопроводам.

Варианты маскировки труб в туалете приведены в статье, полностью посвященной этому вопросу.

Порядок выполнения работ

Этап 1: разметка

Для начала следует произвести разметку на полу. Линия должна обозначить контур, по которому будет устанавливаться направляющий профиль или опорные бруски. Следует учитывать, что поверх каркаса будет нашиваться гипсокартон, так что результирующие размеры короба будут отличаться от размеров разметки на толщину используемого листа. С помощью строительного уголка проверяется перпендикулярность линий по отношению к стенам и друг другу.

Толщина и ширина короба выбирается такой, чтобы обшивка из гипсокартона не примыкала ни в одном месте к трубам, и имелся зазор хотя бы по 3-5 см со всех сторон. Ширину еще стоит выбирать с учетом последующей отделки. Если впоследствии короб будет обшиваться еще и керамической плиткой, то следует подобрать ширину короба равной целому количеству ширин самой плитки, чтобы избежать необходимости подрезки.

Разметка на полу готова. Для переноса разметки на потолок используется отвес. При необходимости разметка по стене производится с помощью натянутой нитки между соответствующими точками на полу и потолке.

Этап 2: закрепление элементов каркаса

В первую очередь останавливаются профиля или бруски, расположенные возле стены. После этого закрепляются одна или две стойки, отстоящие от стен и образующие переднюю, выступающую грань короба. В случае если ширина короба превышает 25 см или же высота короба более 1,5 м, следует смонтировать перемычки между опорными стойками. Перемычки устанавливаются на расстоянии не более 1 м между собой.

В процессе монтажа, если используется деревянный брус, места распилов следует дополнительно обработать. Лучше всего использовать специальную строительную мастику для дерева. Это кроме защиты древесины обеспечит большую устойчивость и шумоизоляцию, чтобы короб не скрипел при тепловых деформациях.

Этап 3: монтаж листов гипсокартона

Лист материала желательно раскроить таким образом, чтобы короб состоял из единых полос, а не из кусочков. В первую очередь отрезаются полосы для боковых граней короба. Их ширина должна равняться ширине самого каркаса и не выступать за границу опорных стоек. Только после этого можно отмерить точно размер оставшейся грани и отрезать соответствующую полосу гипсокартона так, чтобы она находила и на края боковых полос. Закрепление листов производится саморезами 35-45 мм каждые 15-25 мм к основным стойкам каркаса. Можно не укреплять листы дополнительно к перемычкам между стойками. На столь малой ширине конструкции это не сыграет никакой роли.

Что лучше: теплый пол или батареи?

Теплый полБатареи

После того как листы закреплены можно приступать к шпаклеванию и формированию углов как самого короба так и в местах его примыкания к стенам. Для этого используется специальный металлический или пластиковый перфорированный уголок. Его закрепляют на тонком слое стартовой шпаклевки. После этого можно нанести слой финишной шпаклевки ил подготовить поверхность к укладке керамической плитки. Собственно на этом можно считать работы по возведению короба из гипсокартона завершенными.

Вот только имеется целый ряд моментов и обязательных условий касательно процесса обшивки каркаса короба гипсокартоном. Связанно это с тем, что короб из гипсокартона является неразборной конструкцией, а зашивать наглухо такие элементы, как канализационный стояк или трубы водоснабжения, чревато.
