Короб в ванной для труб: дизайн и разновидности материалов

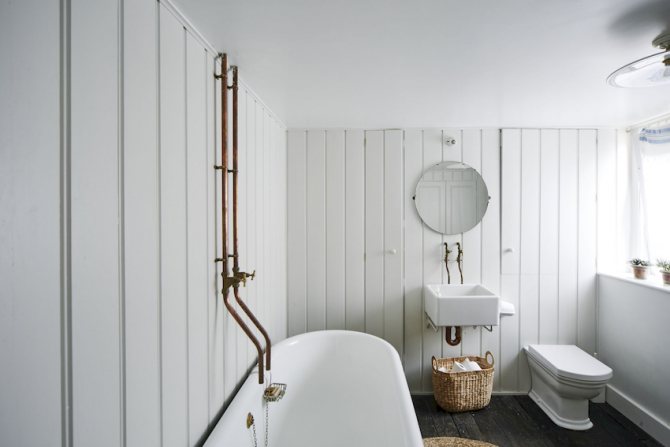

Водопроводные и канализационные трубы стремятся оставить на виду, если для оформления ванной выбран стиль лофт. В остальных случаях хозяева стремятся скрыть их от глаз, и распространенным решением служит монтаж короба в ванной для труб; дизайн в таком случае можно подобрать любой, что очень удобно. Разбираемся, из каких материалов изготавливаются конструкции, какие способы монтажа существуют, и как выбрать оптимальный для своих условий вариант.

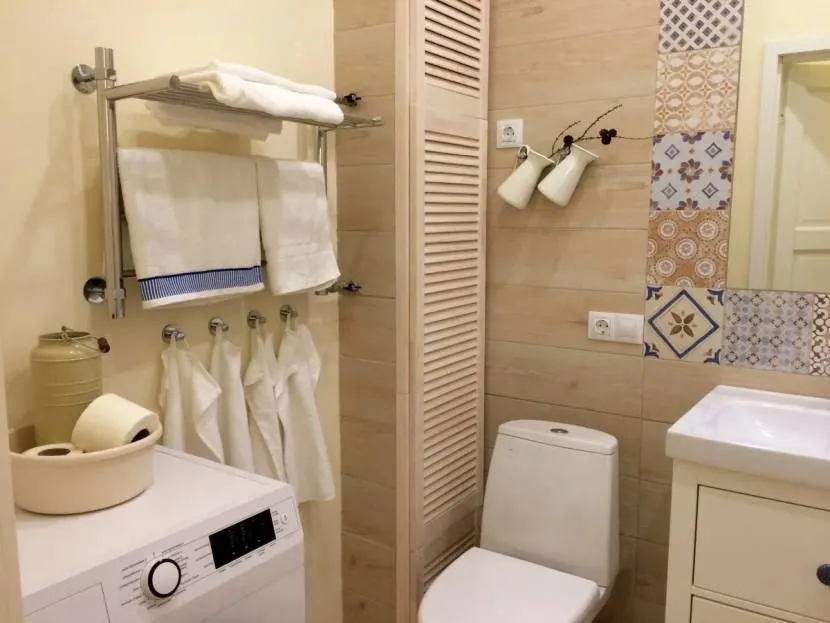

Короб с системой вентиляции Источник sense-life.com

Монтаж и обслуживание

Пластиковые короба, несмотря на тот факт, что обладают меньшей декоративной привлекательностью, могут быть более универсальными. Их легко монтировать на любых типах поверхности, включая горизонтальные и вертикальные участки. Различное сечение короба позволит поместить необходимое количество трубопровода, сделать поправку на будущие изменения или реконструкцию. Если произошла утечка теплоносителя с контура отопления или воды с трубопроводов, аварийный участок очень быстро найти и устранить, поскольку чаще всего, короба имеют разборную структуру.
Пластиковые короба применяются как в условиях коммерческого предприятия, так и для защиты трубопроводов в частных домах или квартирах. Например, задумав очередной ремонт или изменение дизайна интерьера, вы сможете избавиться от неприглядного вида трубопроводов, установив декоративные элементы или короба.

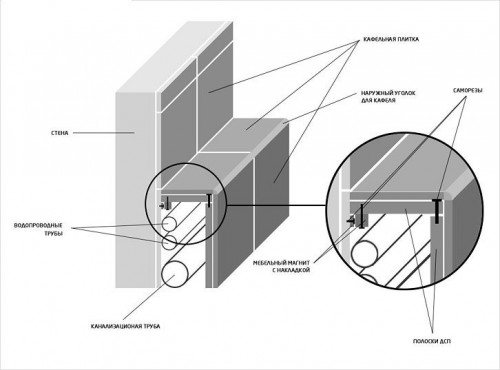

Схема короба для труб

Для домашней хозяйки, еще одним критически важным вопросом станет содержание трубопровода в чистоте. Цилиндрическая форма, наличие дополнительных фитингов, поворотов и конструктивных элементов может затруднить очистку трубы от грязи, пыли или других загрязнителей. Короба для труб отопления обычно имеют прямоугольную форму, что очень порадует вашу уборщицу в офисе или домашнюю хозяйку. Если вам не нравится цвет, хотелось бы приукрасить интерьер – вы всегда можете покрасить короба. Не всегда это удается с трубопроводом, поскольку, например, к пластиковым трубам или изношенным стальным, краска пристает неохотно, и наносится неравномерно.

Рациональным способом отопления, остается покупка и установка пластиковых коробов. Их легко может установить практически каждый подкованный в строительном деле мастер своими руками. Это не сложнее, чем устанавливать плинтус или декоративные короба для электрической проводки.

Вариантов скрыть и надежно защитить трубы отопления масса, начиная от каркаса из гипсокартона, заканчивая оцинкованными и пластиковыми профилями. В каждом случае следует ответственно подойти к этому вопросу, поскольку от отношения к трубам отопления зависит их эксплуатационный период.

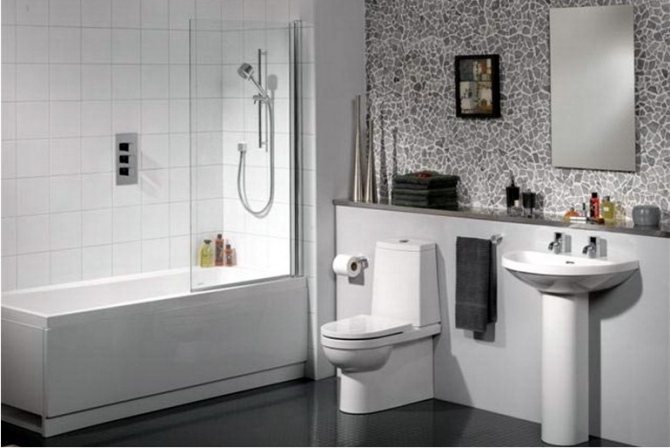

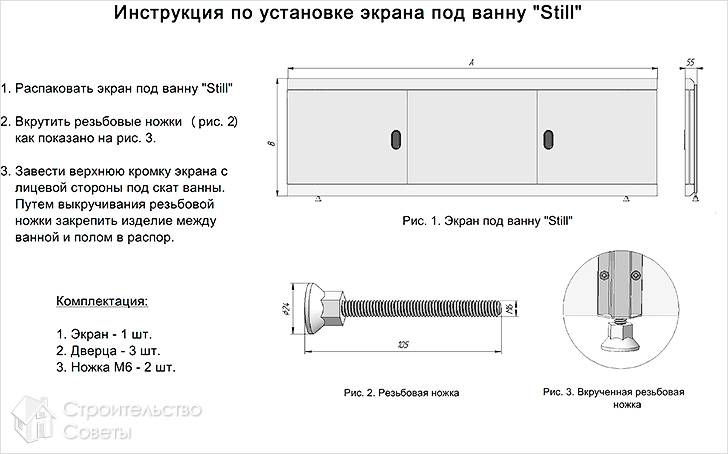

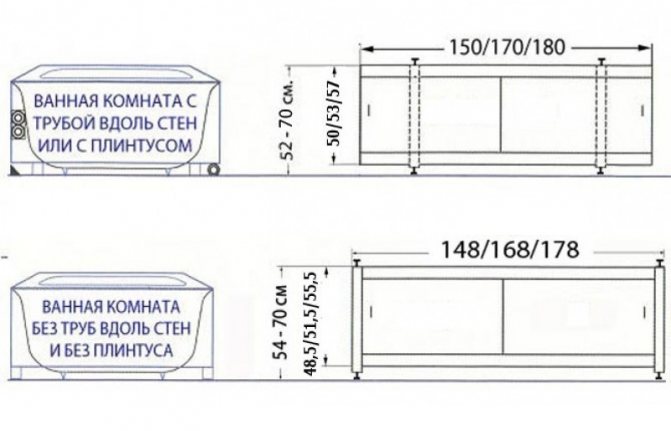

Критерии выбора типа экрана для ванной

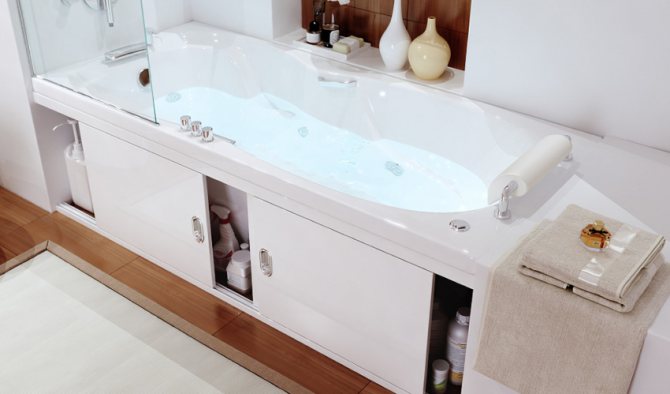

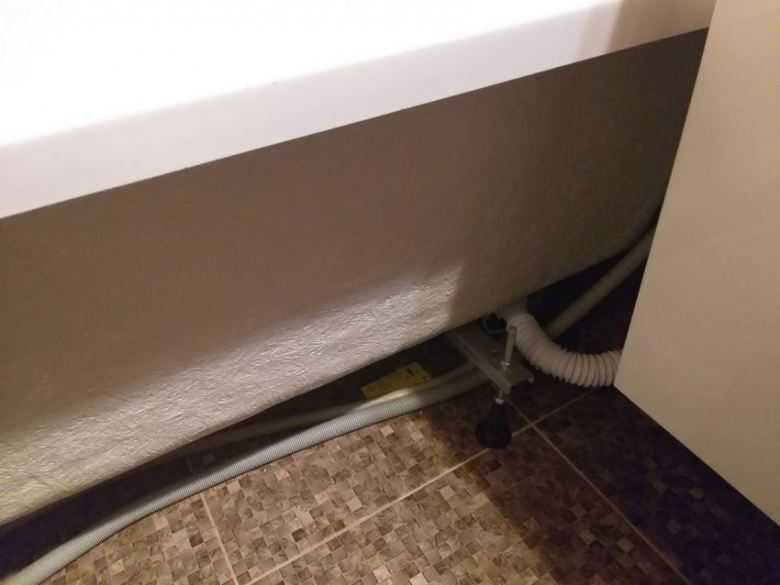

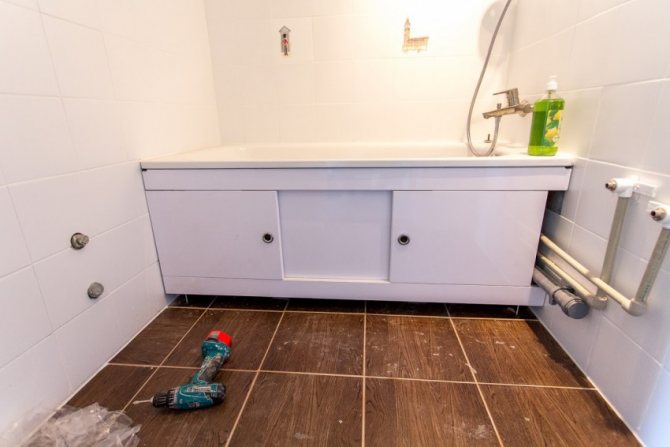

Экран в ванной нужен не только в декоративных целях, но и для защиты пространства под ванной от затекания воды. Ее наличие становится причиной появления неприятных запахов и грибков. Это значит, что при выборе конкретного экрана останавливайтесь на том варианте, который полностью исключает попадание воды под ванну. Вода может попадать не только во время принятия водных процедур, но и вследствие прорыва трубопроводов.

Экран должен герметично закрывать пространство под ванной

Не забывайте всегда предусматривать доступ к сифону, запорным кранам и иным инженерным коммуникациям. Сегодняшние сантехнические изделия и оборудование гарантируют при правильной установке многолетнее пользование. Периодическая очистка сифонов делается очень эффективными средствами, нет надобности их разбирать, это немного расслабляет сантехников. Но некоторые чистящие средства при нарушении правил пользования могут повышать температуру до таких значений, при которых пластиковые трубы становятся мягкими, деформируются в местах соединения и, как результат, появляются течи. Кроме того, в сифон ванны могут попадать мелкие ценные украшения, достать оттуда их можно лишь после его разборки. Вывод – всегда предусматривайте при выборе экрана наличие доступа к нижней части ванны. Если иметь под ванной пространство для складирования моющих средств дело добровольное, то аварийный доступ – обязательное условие для всех вариантов экранов для ванны.

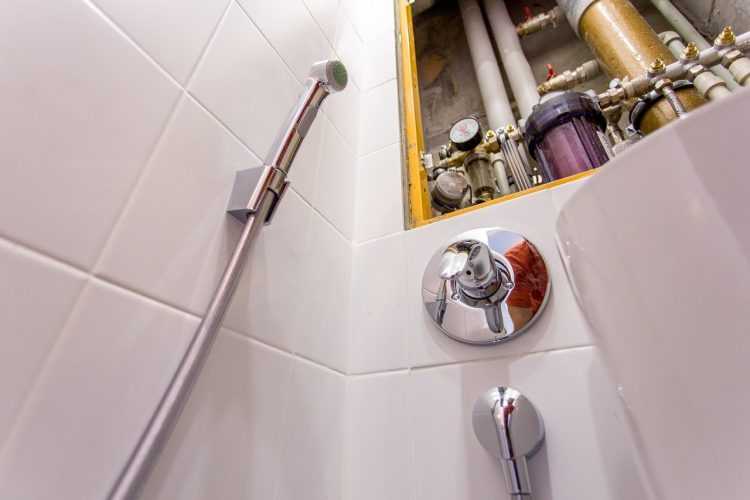

Важно предусмотреть ревизионный люк

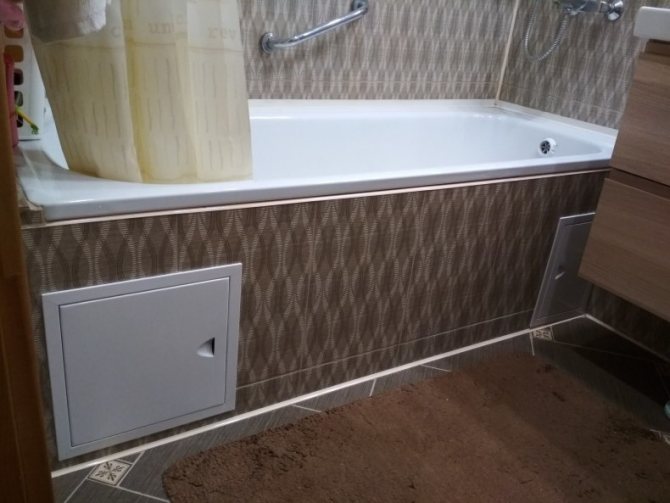

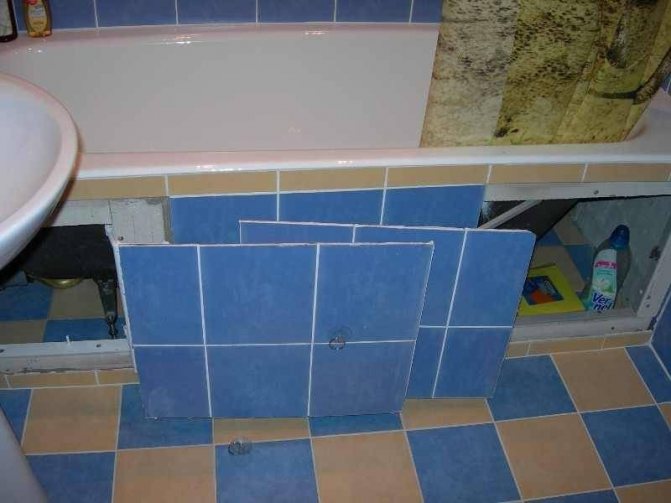

Экран с ревизионным люком

Экран должен быть максимально прочным, долговечным, красивым и легким в уходе. Этим условиям лучше всего отвечает керамическая плитка, все остальные материалы, в том числе и пластиковые, значительно уступают ей. Но керамическую плитку можно укладывать как на прочные кирпичные поверхности, так и на гипсокартонные плиты. Настоятельно советуем вам не применять гипсокартон для изготовления экранов, по мнению профессионалов, это самый плохой вариант из всех возможных.

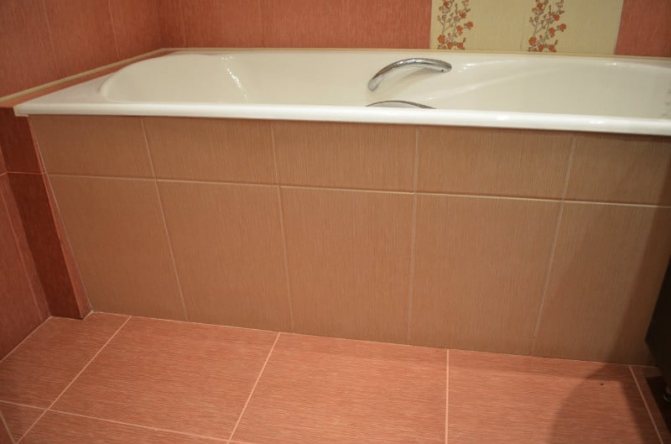

Экран с облицовкой керамической плиткой

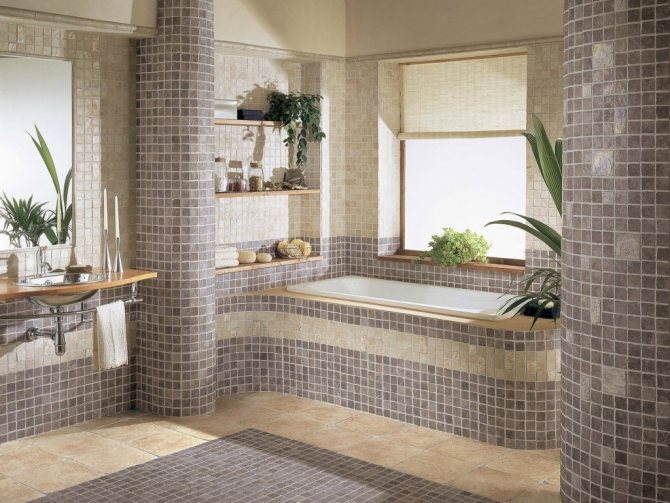

Ванна, облицованная мозаикой

Вывод – оптимальным считается экран из кирпичей или пеноблоков, отделанный керамической плиткой. Наличие доступа для ревизии и мест для хранения ванных принадлежностей в этом варианте предусматривается.

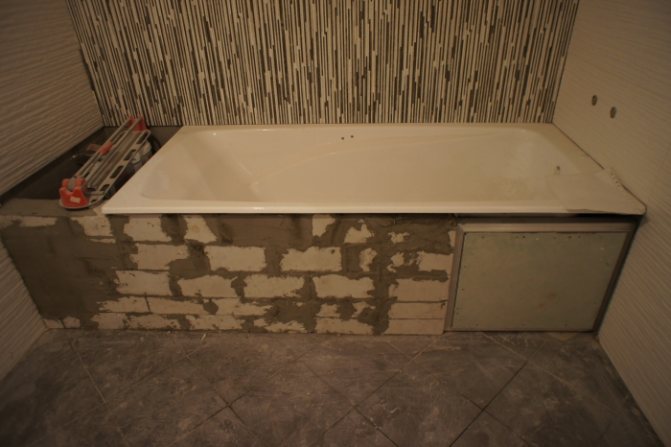

Экран из пеноблоков с облицовкой

И последнее. Только такой вариант можно применять для акриловых ванн, они настолько непрочные, что даже при незначительной нагрузке изменяют свою форму. Все экраны, кроме стационарного кирпичного или блочного, крайне отрицательно относятся к любым колебаниям линейных размеров. Для примера мы возьмем самый удачный вариант экрана для ванной – из пеноблоков с облицовкой керамическими плитками.

Короб из пластика

В местах с большим присутствием людей (например, в офисах), а также в ванных комнатах и коридорах трубы можно прятать в коробах из пластиковых панелей. Монтаж рекомендуется проводить параллельно с обшивкой всего помещения. Так будет обеспечена возможность прогнозирования рационального расхода материала.

Монтаж выполняется в следующем порядке:

• вначале на потолок и стены устанавливается обрешётка. Чаще всего для её изготовления используются деревянные брусья с сечением порядка 40х40 миллиметров.
• крепите брусья к потолку и стенам при помощи дюбелей, оснащенных пластиковой гильзой. Затем выровняйте их по горизонтали и вертикали.
• в месте прохождения магистрали отопления на пол и стены установите дополнительные опорные брусья. К ним будут крепиться горизонтальные и вертикальные стойки каркаса.
• закончив обшивку основных плоскостей потолка и стен, обшейте панелями каркас короба.

Короб из пластика — эстетичное и современное решение для сокрытия труб

Полезный совет! Чтобы углы примыкания выглядели намного эстетичнее, используйте специальные плинтуса, в которых присутствует паз для пластиковых панелей.

Сначала обшивается боковая плоскость путём установки панелей, отрезанных по высоте короба. При выполнении этой операции те должны находиться в вертикальном положении. Крепить пластик допускается при помощи специальных клеевых составов, строительного степплера или мелких гвоздей.

Обшивать верхнюю плоскость можно как длинными продольными панелями, так и короткими пластиковыми отрезками, располагая их поперёк.

Завершение работ предполагает крепление на углы специальных элементов, которые скроют все обрезанные края.

Выбираем стройматериалы для монтажа

Для изготовления короба необходимо сначала соорудить каркас, который затем покрывается обшивочным материалом, а часто еще и дополнительно отделывается, например, покрывается плиткой. Основа изготовляется из оцинкованных металлических направляющих (вертикальных и горизонтальных).

В качестве покрытия могут применяться различные виды стройматериалов, которые должны обладать рядом качеств, а именно:

• Влагостойкостью. Коробы устраиваются в ванных комнатах, где содержится повышенный процент водяных паров.
• Легким весом и небольшой толщиной. От этих факторов зависит как простота установки, так и размеры готовой конструкции: слишком плотные стенки могут «отнять» значительную часть пространства.
• Экологичностью. Подобные конструкции не должны выделять токсичных веществ или обладать выраженным аллергенным эффектом.
• Эстетичным внешним видом или возможностью дополнительной отделки.

Чаще всего для обшивки применяются следующие разновидности материалов.

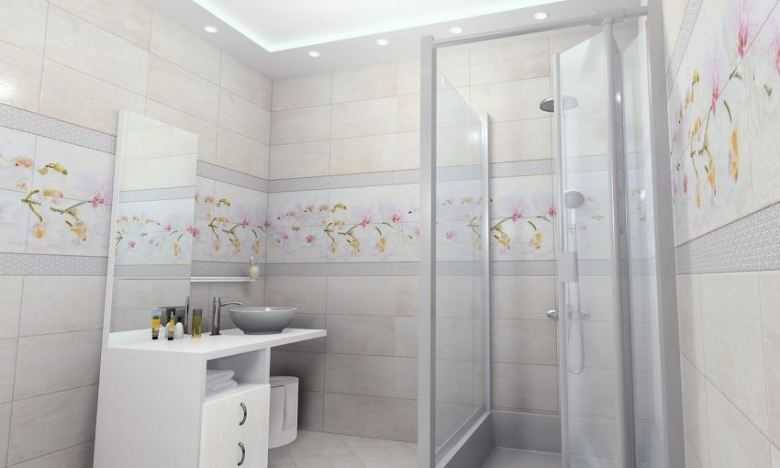

Вариант #1: пластиковые панели (ПВХ)

Полимерные панели имеют красивый внешний вид. Они выпускаются в большом ассортименте, что позволяет выбрать отделочный материал, идеально сочетающийся с цветовой палитрой ванной комнаты.

В ассортименте строймагазинов можно найти пластиковые панели различных цветов и оттенков. Помимо прекрасного внешнего вида этот материал также отличается прочностью и долговечностью

Помимо эстетичности, панели из ПВХ обладают высокими потребительскими качествами:

• идеальной водостойкостью;
• устойчивостью к деформациям и механическим повреждениям;
• долговечностью: гибкий и прочный пластик может служить много лет;
• легкостью в уходе — загрязнившиеся детали достаточно просто вытереть влажной тряпкой;
• простотой монтажа: для работы с этим материалом не требуется особых профессиональных навыков и спецоборудования;
• доступностью: панели из ПВХ – бюджетный отделочный материал, имеющий невысокую стоимость;
• возможностью быстрого ремонта: поврежденные элементы конструкции можно извлечь, не разрушая весь короб;
• компактностью. Панели имеют небольшую толщину, поэтому сооруженные из них конструкции не занимают много места, что крайне важно для миниатюрных помещений.

В качестве альтернативы пластиковым панелям обычно выступает гипсокартон, который широко применяется в строительстве.

Вариант #2: влагостойкие гипсокартонные плиты

Существуют различные разновидности этого популярного материала. Для оформления ванной не стоит использовать стандартный гипсокартон (ГКЛ), предназначенный для помещений, где царит умеренная влажность (до 70%).

Влагостойкие гипсокартонные листы часто применяется для устройства коробов. Этот недорогой материал легко монтируется; он также обладает хорошей устойчивостью к водяным парам

В то же время для отделки сантехнического узла хорошо подойдет влагостойкая разновидность гипсокартона — ГКВЛ, который легко узнать по зеленой поверхности плит. Такие листы подойдут как для стандартных облицовочных работ, так и для создания сложных конструкций с выпуклыми, вогнутыми и кривыми поверхностями (в этом случае, однако, работа с гипсокартоном требует специальных навыков).

Еще одним дополнительным плюсом ГКВЛ является пропитка плит антигрибковыми препаратами, препятствующими развитию вредоносной плесени.

В то же время при выборе материала следует учесть некоторые особенности гипсокартона:

• Монтаж конструкций из ГКЛ или ГКВЛ требует больше усилий, нежели установка систем из пластика или плит МДФ.
• Из гипсокартона не удастся сделать разборную конструкцию, поэтому при изготовлении короба нужно непременно предусмотреть дверцу или люк, предоставляющие доступ к вентилям, счетчикам и иным элементам коммуникационной системы.
• Плиты ГКЛ (ГКВЛ) не являются финишным материалом: изготовляя из них короб, важно продумать отделку. С учетом высокой влажности в ванных комнатах обычно применяется обшивка панелей кафелем, однако можно использовать и другие виды оформления: краску, декоративную штукатурку, обои.

Важно отметить, что специалисты советуют дополнительно пропитать специальным составом даже влагостойкие плиты, чтобы повысить прочность и сопротивляемость элемента влаге.

Помимо этого, соорудить короб можно и из других материалов.

Вариант #3: водостойкая фанера

Эта модификация отличается от обычной фанеры особым составом используемого клея. Листы имеют толщину от 6 до 40 миллиметров и достаточно хорошие потребительские свойства, однако, несмотря на название, лучше дополнительно обработать их специальными составами, улучшающими водонепроницаемость.

Главный минус водостойкой фанеры — высокая стоимость, из-за которой ее используют реже, чем другие стройматериалы.

Вариант #4: плиты МДФ и ХДФ

Порой можно встретить советы по использованию для устройства коробов из панелей МДФ (Medium Density Fibreboard – древесноволокнистых плит средней плотности). Вряд ли стоит следовать подобным рекомендациям, поскольку этот материал хорошо впитывает водяные пары и не слишком подходит для влажных помещений.

Значительно целесообразней покрыть конструкцию листами ХДФ (доской высокой плотности High Density Fiberbord). Этот материал хорошо сопротивляется влаге, благодаря чему выполненные из него конструкции не теряют свойств на протяжении 10 и более лет.

Вариант #5: плиты OSB

Еще одним подходящим вариантом, позволяющий удачно спрятать трубы в ванной, могут стать ориентированно-стружечные плиты (ОСП, OSB, Oriented Strand Board) – многослойные листы, склеенные смолами, в который вносится синтетический воск и прочие добавки.

Существует несколько разновидностей этого материала. Для изготовления коробов лучше всего остановиться на листах OSB3 (с дополнительной пропиткой), а также на листах OSB4. Последние могут применяться для особо прочных конструкций или в местах, на которые падает большая нагрузка.

Для сооружения короба с обшивкой из ОСП, пластиковых панелей, фанеры короб лучше соорудить из пиломатериалов:

Галерея изображений

Фото из

Использование пиломатериалов в устройстве каркаса

Зашивка зоны расположения стояков

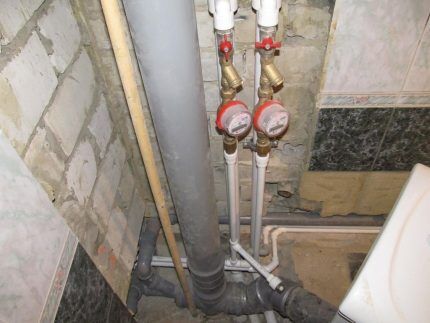

Каркас для маскировки водопроводных труб

Общий каркас для маскировки труб и отделки

Материала внешней обшивки каркаса

В качестве отделочного материала, можно использовать:

• евровагонку,
• панель МДФ,
• пластик,

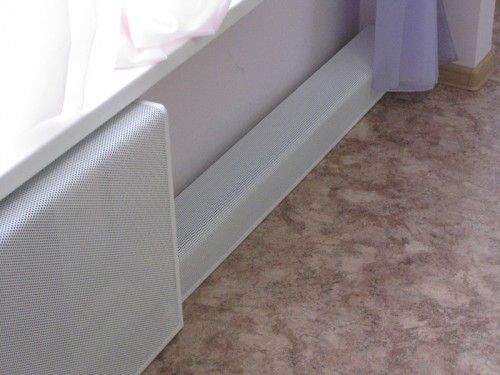

• перфорированные металлические пластины (сетки).

Самым популярным для отделки коробов материалом, является (считается) гипсокартонный лист (СМЛ). Это, объясняется тем, что в дальнейшем поверхность короба из ГКЛ, можно декорировать облицовочной плиткой, пленкой, обоями или просто выкрасить в любой цвет по своему желании или в соответствии с дизайн проектом.При том, что маскирующие коммуникации экраны и короба, имеют достаточное количество достоинств:

1. Очень низкую себестоимость (при монтаже своими руками). Изготовить их можно из остатков материала оставшихся от ремонта.
2. Произвольные размеры. Особенно это касается трудно доступных для работ участков и нестандартных разводках труб.
3. Им присущ и целый ряд недостатков:
4. При возникновении аварийной ситуации с водопроводной (отопительной) трубой, для ее устранения понадобиться снимать всю обшивку короба.
5. Восстановление обшивки потребуются новые (частично или полностью) материалы.

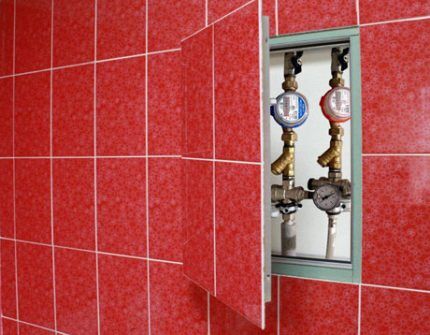

Монтаж люка-невидимки

Для обеспечения доступа к трубам при гипсокартонной конструкции можно воспользоваться готовой пластмассовой дверцей или сделать замаскированную открывающуюся панель, состоящую из алюминиевой рамы, дверцы, магнитного замка, конструкции из петель и узлов.

Устроенная в стене незаметная дверца (люк-невидимка) позволит беспрепятственно проверять показания воды, выключать вентиль, а также оценивать состояние труб

Для того чтобы открыть люк-невидимку, достаточно нажать на его середину, после чего магнитный замок отщелкивается, выпуская дверь из рамы. С подробностями устройства различных сантехнических люков ознакомит следующая статья, которую мы советуем прочесть.

Установка люка производится следующим образом:

1. Еще на предварительном этапе следует определиться с расположением дверцы. Обычно она находится в центре короба или перегородки, что позволяет лучше выдержать симметрию рисунка при облицовке плиткой.
2. При монтаже каркаса важно оставить нишу (с двух или четырех сторон), размер которой соответствует параметрам люка. После его возведения рама крепится к профилям при помощи длинных саморезов (для них предусмотрены специальные отверстия). Согласно прилагаемой к набору инструкции к раме крепится дверь и другие детали люка.
3. Далее выполняется обшивка каркаса гипсокартонными листами, которые накладываются внахлест и на раму люка (ее также следует прикрепить к покрытию саморезами).
4. По завершению этапа работ гипсокартон и дверца покрывается слоем грунтовки. После высыхания люк и короб покрываются кафелем (одноцветным либо с рисунком). Все швы между плитками покрываются герметиком, после чего конструкция оставляется в покое на два дня для окончательной сушки.

Заключительный этап — прорезка люка, которая выполняется при помощи острого канцелярского ножа, направленного под углом 45 градусов.

Материала внешней обшивки каркаса

В качестве отделочного материала, можно использовать:

• евровагонку,
• панель МДФ,
• пластик,
• перфорированные металлические пластины (сетки).

Самым популярным для отделки коробов материалом, является (считается) гипсокартонный лист (СМЛ). Это, объясняется тем, что в дальнейшем поверхность короба из ГКЛ, можно декорировать облицовочной плиткой, пленкой, обоями или просто выкрасить в любой цвет по своему желании или в соответствии с дизайн проектом.При том, что маскирующие коммуникации экраны и короба, имеют достаточное количество достоинств:

1. Очень низкую себестоимость (при монтаже своими руками). Изготовить их можно из остатков материала оставшихся от ремонта.
2. Произвольные размеры. Особенно это касается трудно доступных для работ участков и нестандартных разводках труб.
3. Им присущ и целый ряд недостатков:
4. При возникновении аварийной ситуации с водопроводной (отопительной) трубой, для ее устранения понадобиться снимать всю обшивку короба.
5. Восстановление обшивки потребуются новые (частично или полностью) материалы.

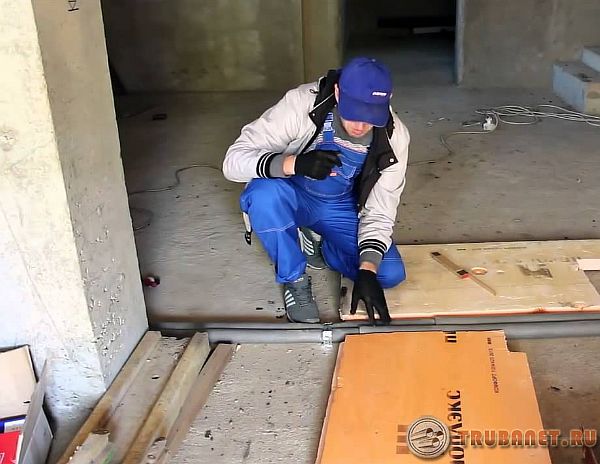

Скрываем трубопровод в полу

Говоря о методах размещения коммуникации, стоит вспомнить еще один интересный способ. Можно ее закрыть в полу.

Такое решение проблемы привлекает тем, что не нужно выполнять штробление. Трубы прокладывают по плите перекрытия, и закрепляют их. После этого заливают стяжку.

Как недостаток этого способа выделяю то, что в пол нельзя спрятать канализационные трубопроводы. Их придется укладывать привычным старым методом – в штробы.

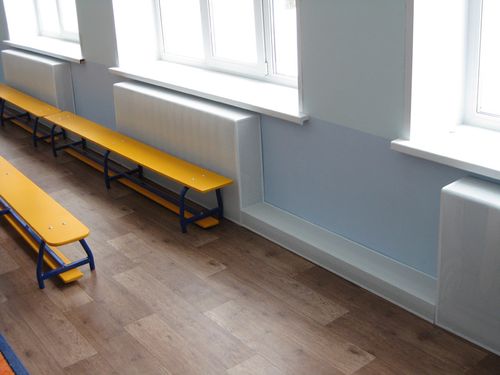

Декоративный короб и накладки для труб отопления чем лучше закрыть коммуникации

Наших современников не удивишь наличием в жилом помещении различных труб. Их сеть зачастую мешает воплотить в жизнь дизайнерские проекты, направленные на создание уюта, красоты и лёгкости в отдельных комнатах. Однако, с целью улучшения интерьера помещения трубы можно спрятать в оригинальную конструкцию. Конечно, чтобы сделать декоративный короб для труб отопления придётся потратить время и деньги, но результат может превзойти даже самые смелые ожидания.

При помощи декоративного короба можно не только спрятать все отопительные коммуникации, но и добавить стильный штрих к интерьеру

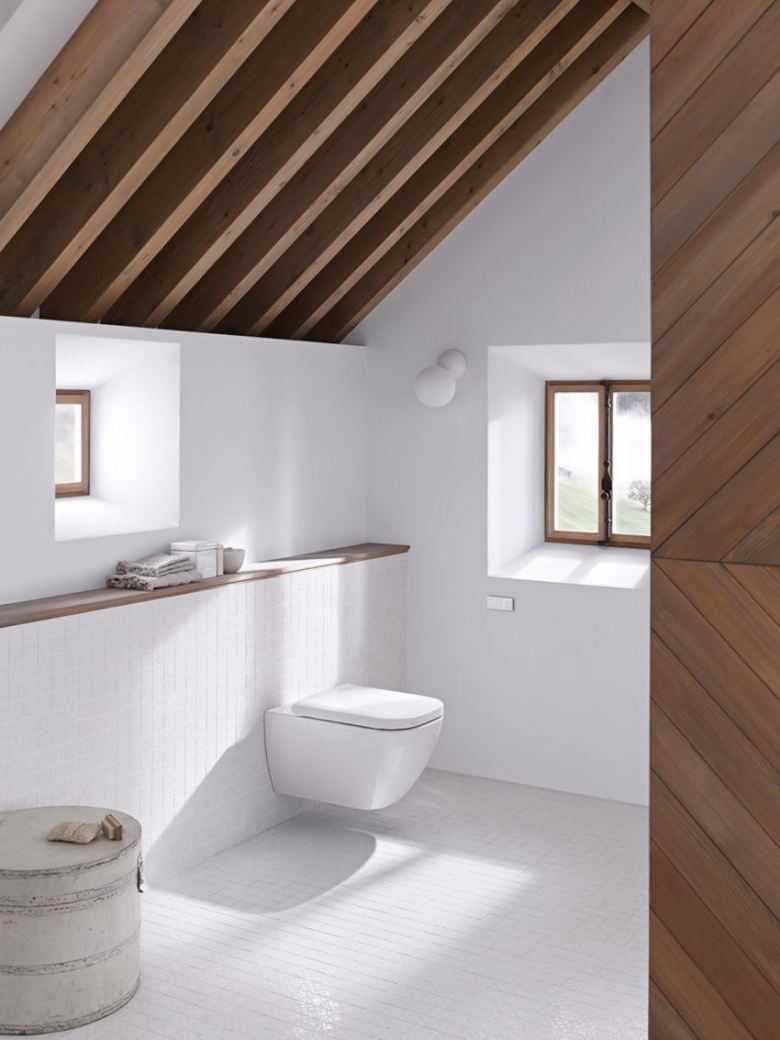

Фальшстены

Эта конструкция скрывает не только трубы, но и возможные дефекты капитальной стены. Такой прием не портит, а наоборот очень оживляет интерьер ванной, создавая трехмерность и конструктивный акцент. Единственное, с чем придется мириться, так это с тем, что фальшстена займет не менее 30 см свободного пространства.

Внутри устройства можно смонтировать полки для хранения, ниши под унитаз, примыкающий к стене, обзорные окошки для счетчиков, дверцы для функциональных узлов. Отделка фальшстены будет соответствовать общей тональности помещения.

Варианты сокрытия труб

Существуют и другие способы сокрытия от глаз обитателей жилья и их гостей инженерных коммуникаций данного типа.

Замуровать в стены все контуры отопления, проходящие по квартире. Казалось бы, всё очень просто: достаточно проделать штробы, уложить в них трубы, после чего заделать раствором и штукатуркой. Но прежде, чем приступить к выполнению работ, необходимо исключить даже самые незначительные погрешности коммуникаций и предусмотреть возможные сценарии развития событий. Это особенно касается труб из пластика, которые соединяются фитингами. Да и стальные при несоблюдении технологии сварки тоже могут дать течь.

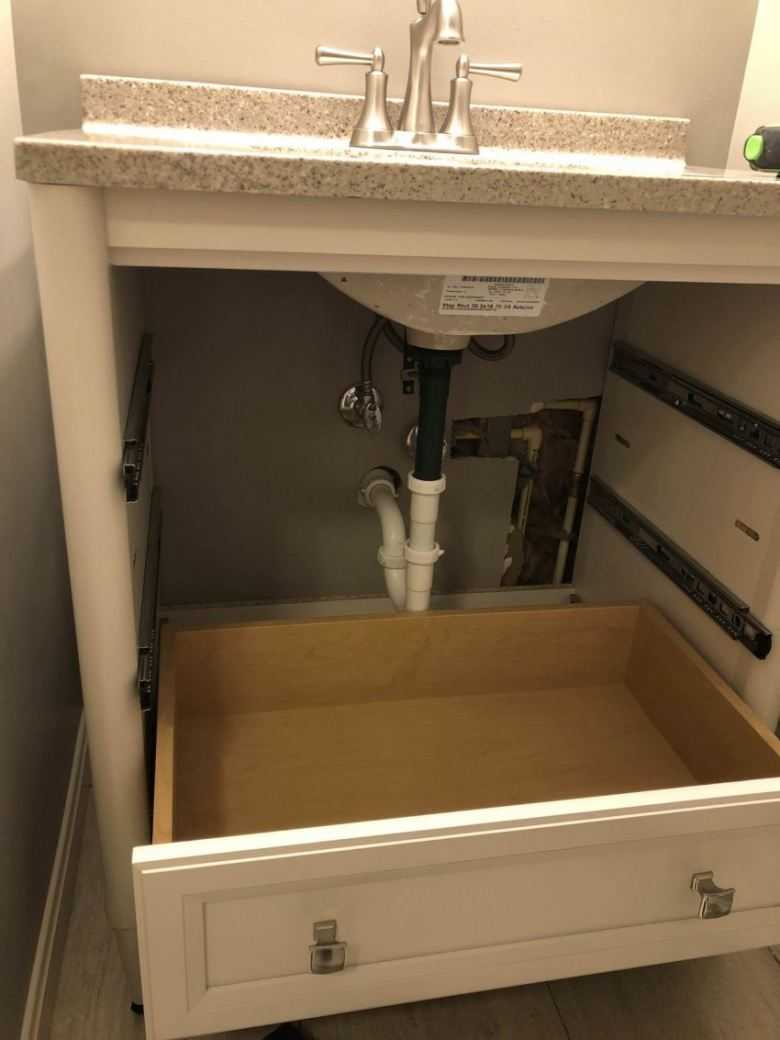

Замаскировать коммуникации мебелью. В кухне так всё обычно и происходит. Но вот в помещениях с минимумом мебели (таковым, например, может быть открытая студия), сделать это практически нереально.

С учётом вышесказанного, декоративные короба для труб отопления – самый надёжный способ спрятать такие элементы инженерных коммуникаций. Правильный подход не только позволит замаскировать отопительную систему, но и добавить в дизайн интерьера интересные акценты.

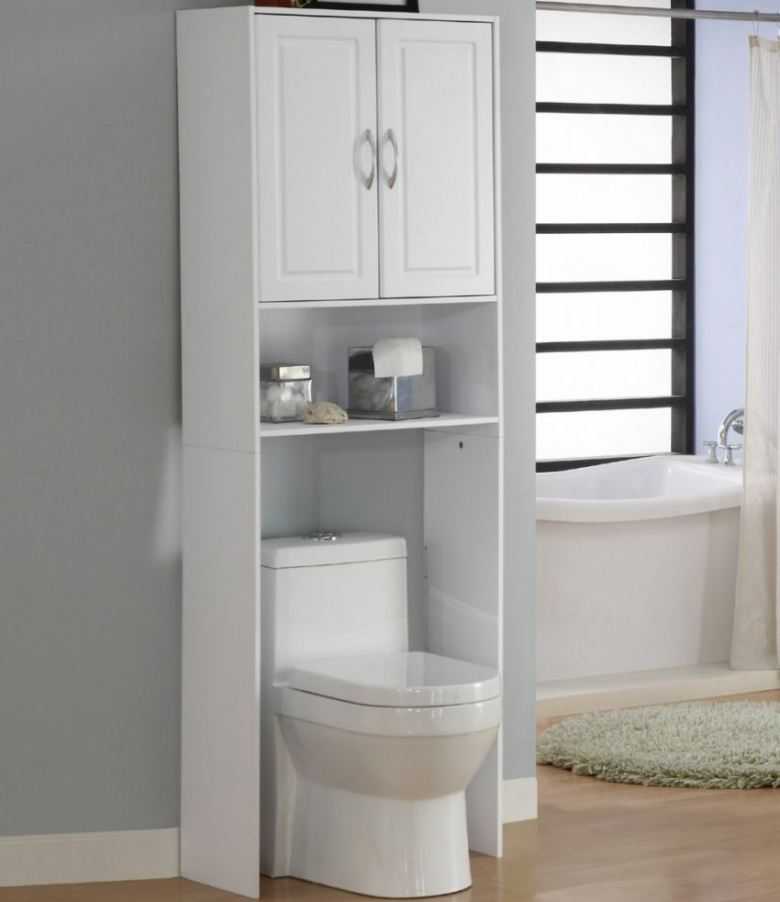

Проще всего спрятать отопительные коммуникации за предметами мебели

Сегодня короба изготавливаются в основном из следующих материалов:

• пластиковая вагонка. Закрепляется она на металлический или деревянный каркас;
• кирпичная кладка. Воплотить в жизнь этот способ маскировки неприглядных труб не всегда возможно, поскольку он характеризуется большой трудоёмкостью;
• гипсокартон. На сегодняшний день декоративные короба из этого материала получили наибольшее распространение;
• готовые пластиковые короба. Их просто размещают вокруг труб и крепят к стене на металлопрофильном каркасе.

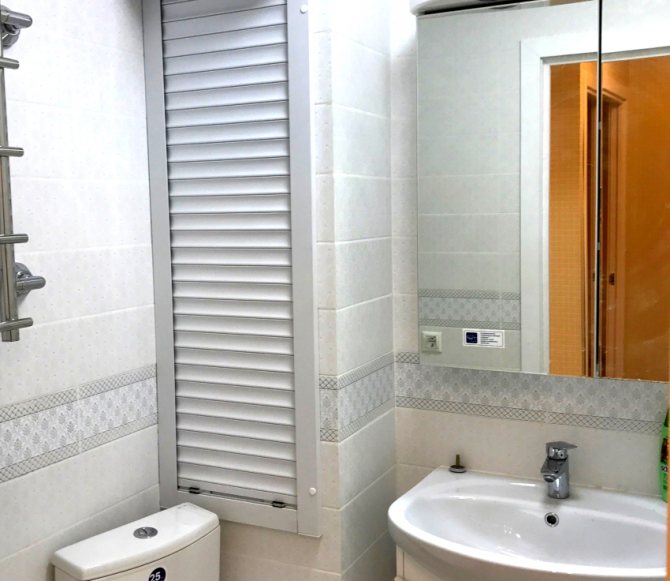

Как спрятать трубы в туалете с доступом к ним: монтаж роллетов

Роллеты или жалюзи – легкие конструкции из металла или пластика, которые не только маскируют коммуникации в помещении, но и могут стать интересным элементом интерьера. В продаже можно найти сантехнические рольставни различных расцветок, а также изделия, украшенные принтами.

Роллеты или жалюзи не только маскируют коммуникации в помещении, но и могут стать интересным элементом интерьера

Жалюзи могут подниматься механически (вручную) и автоматически. Вариант открытия зависит от размеров полотна. Если ширина проема не превышает 52 см, система может управляться вручную с помощью шнура. Если проем гораздо больше, придется установить автоматику.

Важно! Если в туалете монтируется автоматическая система, двигатель подъемника обязательно должен находиться в герметичном корпусе, чтобы пыль и влага не смогли его повредить.

Рольставни устанавливаются в каркас, который можно изготовить по одной из вышеописанных технологий: собрать короб из пластика или гипсокартона или же построить фальш-стену. Чтобы подъемный механизм нормально функционировал, стороны каркаса должны располагаться строго параллельно по отношению друг к другу. Даже при наличии незначительного перекоса ролики не смогут свободно перемещаться.

Как спрятать трубы в туалете с доступом через рольставни? Можно воспользоваться одним из способов:

Если в туалете монтируется автоматическая система, двигатель подъемника обязательно должен находиться в герметичном корпусе

1. Установить жалюзи в верхней части короба – этот тип монтажа подойдет для тех случаев, когда трубопровод располагается в естественной нише. Чтобы установить систему, достаточно закрепить по периметру профили и непосредственно сами рольставни.
2. Сформировать короб вокруг полотна – монтаж системы предполагает создание выступающей конструкции, которая по бокам зашита гипсокартонными листами и облицована плиткой. Само полотно рольставен выполняет функцию лицевой стороны.

Если для монтажа выбрана система, которая открывается вручную, сначала выполняется сборка рольставен, только после этого можно приступать к установке конструкции.

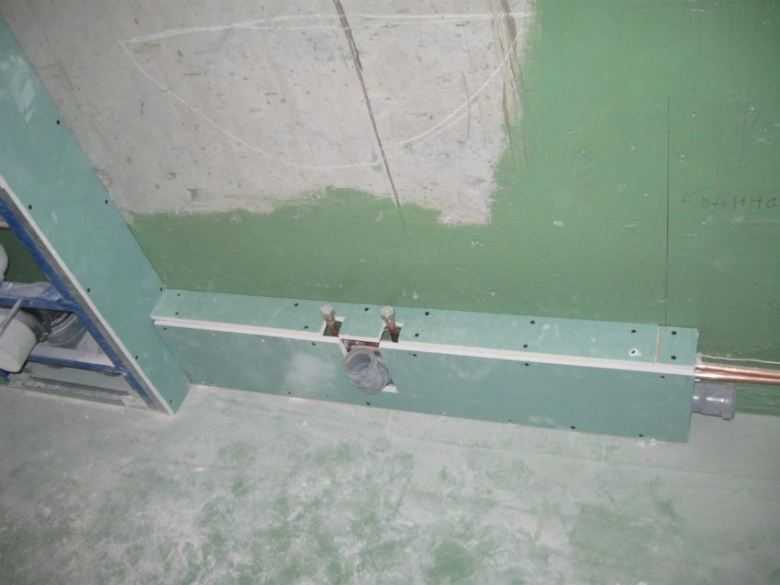

Гипсокартонный короб

Скрыть все трубы системы отопления проще всего в конструкциях из гипрока. Простота изготовления и относительно невысокая стоимость – вот то, что предопределяет высокую востребованность этого материала.

Полезная информация! Гипрок – это ни что иное, чем привычный для нас гипсокартон. Такое название он получил «благодаря» русификации английского наименования своей самой популярной марки – Gyproc.

Для изготовления короба из гипсокартона вам понадобятся:

• деревянные брусья или металлический профиль;
• сам гипсокартон. Если вы собираетесь декорировать трубы в ванной комнате, лучше приобретайте влагостойкий, в то время как для всех других помещений, подойдёт стандартный;
• крепёжные элементы – саморезы и дюбели;
• материалы для шпатлёвки, а также финишной отделки;
• аксессуары, позволяющие прикрыть стыки конструкции с полом и стенами. В данном случае речь идёт о декоративных розетках для труб отопления, накладках, заглушках, кольцах.

Соорудить короб для труб можно из самого популярного для таких целей материала — гипсокартона

Установка гипсокартонного короба включает следующие этапы:

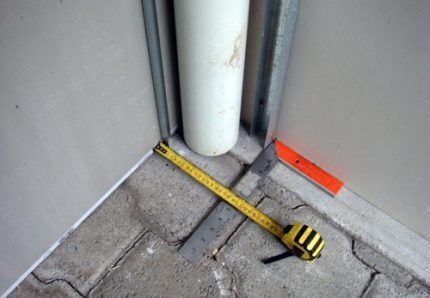

• вначале необходимо определить его размеры. При этом необходимо исключить прикосновение труб отопления со стенками и элементами каркаса;
• отрезаем деревянные брусья или планки профиля в соответствии с выбранными размерами;
• закрепляем на полу стартовый профиль. Затем на этом основании собирается каркас. Для соединения элементов достаточно использовать саморезы и закручивать их при помощи шуруповёрта;
• отрезаем от гипсокартонной плиты нужные фрагменты с учётом габаритов каркаса. Обработав края рубанком для гипрока, прикладываем их к обрешётке. Фиксация производится саморезами;
• для защиты краёв плиты от повреждений на углы конструкции необходимо наклеить специальную накладку, изготовленную из перфорированного металла;
• стыки между плитами и места входа в материал саморезов обрабатываем шпатлёвкой
• грунтуем короб и приступаем к финишной отделке.

Завершающим этапом создания декоративной конструкции является установка на стыке короба со стеной и полом плинтуса.

Лючки

Не менее ответственными узлами, чем сами короба, являются лючки, которые ставят в ограждения для доступа к трубопроводам, арматуре и приборам учета.

При монтаже чаще всего используют следующие разновидности люков:

Заводские под плитку. Реализуются стандартных размеров с системой открывания и крышкой, поверхность которой рассчитана на наклеивание и удержание керамической плитки. Обычно такие люки имеют жесткую систему петель, позволяющую им удерживать высокий вес керамики и перекрывать большие площади, почти все конструкции рассчитаны на отрывание надавливанием.

Заводские из ПВХ. Это легкие лючки обычно белого цвета с рамкой и дверцами, отлично подходят для пластиковых панелей, нередко их ставят и в гипсокартон, облицованный плиткой. Обычно открываются поворотом дверей при надавливании сбоку.

Рис. 10 ПВХ и стальные окрашенные лючки

Заводские из стали.В быту люки из окрашенной стали используют не слишком часто из-за их невысокой декоративности и большого веса (не подойдут для монтажа в ПВХ-панель), их открывают за углубления в дверцах.

Самодельные для гипсокартона. Наиболее популярный вариант монтажа лючков — их самостоятельное изготовление из профильного каркаса и куска гипсокартона, на который затем наклеивают плитку. Плиточник-облицовщик может сделать в лючке ручку, просверлив в кафеле сквозное отверстие, или для его открывания приобретают специальную вакуумную присоску.

Из плитки.В плиточном покрытии гипсокартона проемы можно закрывать непосредственно плиткой, наклеив ее на лист плотного материала (фанеры, ДСП, ГВЛ) вместе с магнитами. При установке в профильную нишу магниты прихватятся к металлическому каркасу.

Можно поступить наоборот — если каркас выполнен из деревянного бруса, к плитке приклеивают стальные пластины, а к обрешетке прикручивают магниты. Открывать плиточные лючки на магнитном крепеже придется присосками.

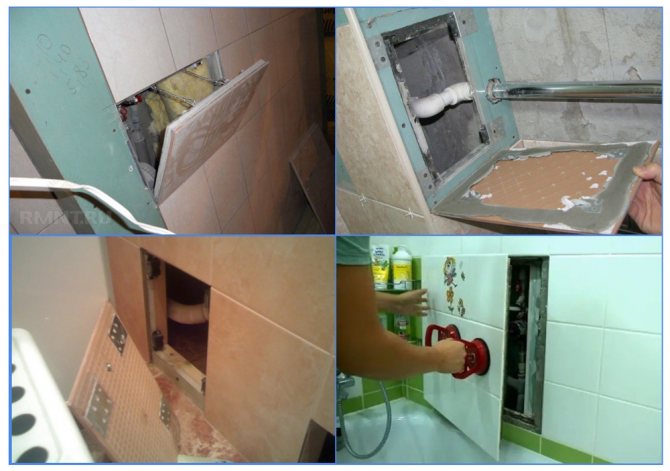

Рис. 11 Самодельные люки

Особенности применения

Основная предпосылка для использования пластиковых, металлических или любых других коробов – это линейное расширение материалов, из которых изготовлен трубопровод под действием повышенной температуры. Это означает, что фиксация жестким способом внутри стены, перекрытия или в монолитном полу – просто недопустима. Такая оплошность приведет к деформации окружающего трубы материала (чаще всего бетона) или к разрушению поверхности самой трубы. Линейное расширение не свойственно только металлопластиковому трубопроводу, в остальных случаях оно может достигать от 5 мм, до нескольких сантиметров на каждые 10 м магистрали. Частично такая проблема может быть снята с помощью применения трубной изоляции, однако при больших коэффициентах расширения, больших горизонтальных участках такая мера принципиально не повлияет на риски деформации трубы.

Короб должен позволять трубе незначительно расширяться, обеспечивать свободу циркуляции воздуха, предотвращать трубы от возможных механических повреждений или негативных воздействий, например влаги. Наиболее доступными и универсальными можно считать пластиковые короба, которые выполняют одновременно и декоративную и защитную функцию. Они не поддаются коррозии, влиянию грибка или влаги, легко и быстро монтируются, имеют привлекательную стоимость. Такой перфорированный профиль сможет не только обеспечить циркуляцию воздуха для повышения сохранности труб отопления, но и позволит достичь конвекции и теплообмена с основным объемом помещения.

Требования к материалам

Если вы решили спрятать трубы, материал необходимо выбрать еще на этапе планирования, и руководствоваться надо не только его эстетическими качествами. Ванная относится к мокрым комнатам, то есть к помещениям с подводкой воды и с влажными процессами. Здесь периодически меняется температура и влажность, поэтому материалы для короба выбирают, исходя из следующих характеристик:

• Влагостойкость. Основное требование для любых материалов, предназначенных для использования в ванной. Конструкция короба не должна деформироваться в среде повышенных температур и агрессивной бытовой химии, поверхность не должна впитывать воду.
• Стойкость к коррозии. На трубах нередко скапливается конденсат, а теплый пар заполняет весь объем комнаты. Каркас и крепеж конструкции также не должны бояться влаги и повышенной температуры.
• Декоративность. Правильная конструкция вписывается в дизайн помещения и соответствует остальной отделке. Так как чаще всего стены отделываются плиткой, выбирают материал, пригодный для облицовки.

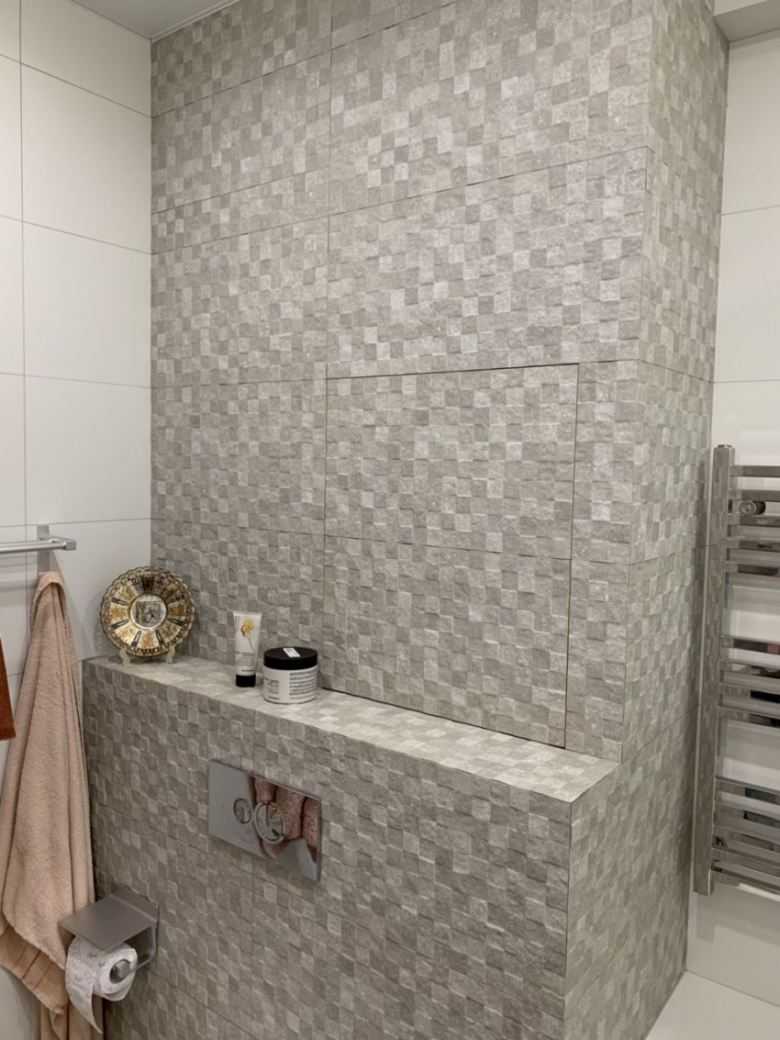

Оформление короба плиткой Источник o-vannoy.ru

• Компактность, эргономичность. Ванные комнаты редко могут похвастаться габаритами. Чем меньше места будет занимать конструкция, тем удобнее она в обиходе, а это напрямую зависит от материала каркаса и стен короба. Для каркаса используют металлический профиль или деревянные рейки.
• Бюджетность. Важна не только стоимость материала, но и возможность самостоятельного монтажа. Приглашение специалистов выливается в удорожание ремонта.
• В процессе эксплуатации к коробу предъявляются следующие требования:
• Прочность, износостойкость. Важна устойчивость к механическим нагрузкам, особенно, если у конструкции имеются подвижные детали.
• Простой уход. Очистка поверхности от загрязнений не должна занимать много времени. Хорош материал, который выдерживает стандартные (бытовые) чистящие вещества.
• Экологичность. Для монтажа подбирают материалы, которые не будут выделять токсичные для здоровья вещества. Внешний слой отделки должен быть достаточно устойчивым к плесени.
• Доступ к содержимому. Мудрым решением будет предусмотреть небольшой люк, открывающий доступ к арматуре и приборам учета.

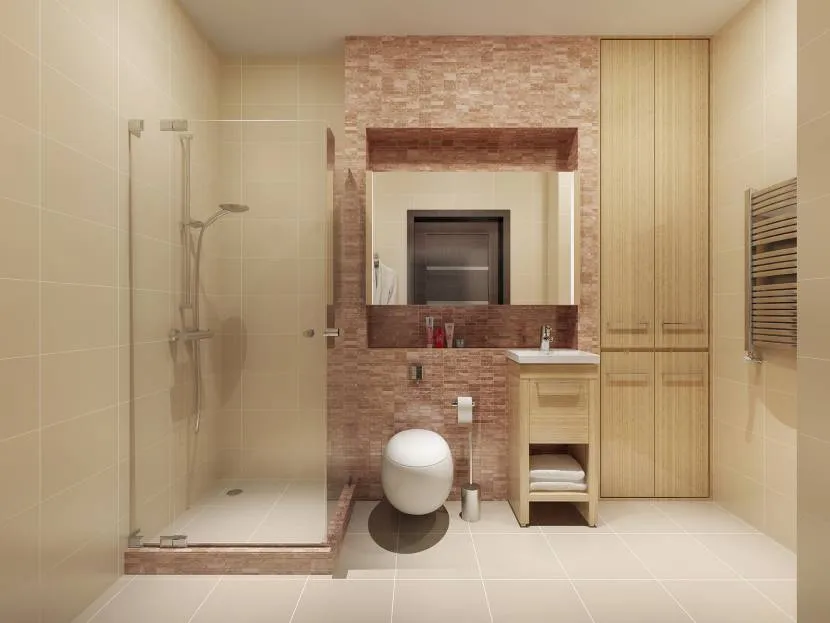

И никаких труб Источник knaufmag.pl
Смотрите также: Каталог компаний, что специализируются на перепланировке загородных домов любой сложности

Применение декоративных накладок для труб отопления

При проведении капитального ремонта на место старых, отживших своё, стальных инженерных коммуникаций устанавливаются аккуратные полипропиленовые или металлопластиковые трубы. Но, даже имея привлекательный вид, они не всегда способны гармонично вписаться в интерьер современного жилого помещения. И вот тут, чтобы сделать их менее заметными либо, наоборот, придать им недостающие нотки изысканности и оставить на виду, можно использовать декоративные накладки на трубы отопления.

Декоративные розетки изготавливаются из самых разных материалов, но лучше всего смотрится дерево

В настоящее время в продаже присутствует несколько разновидностей изделий данного типа. Однако многие домашних дел мастера останавливают свой выбор на так называемых розетках. И на это есть причины.

При укладке напольного покрытия необходимо решить проблему зазора, который возникает там, где оно примыкает к трубе. Такая щель вроде бы и не мешает, но и выглядит не лучшим образом.

Если в качестве напольного покрытия используется ламинат, оставлять зазор размером до 10 мм просто необходимо. Тем самым вы сформируете пространство, объём которого будет достаточным для размещения этого материала при его тепловом расширении. Поэтому закрыть зазор рекомендуется с помощью специального приспособления, способного скрыть косметический дефект не в ущерб функционалу напольного покрытия. При этом оптимальным и универсальным решением станут декоративные кольца для труб отопления, в обиходе именуемые розетками. Данное изделие просто надевается на трубу, после чего вставляется в щель и защёлкивается.

Декоративные накладки нужно установить, чтобы место входа коммуникаций в потолок выглядело эстетично

К основным преимуществам декоративных розеток для труб отопления можно отнести:

• эстетическая привлекательность;
• простота установки;
• приемлемая цена;
• широкое разнообразие типоразмеров;
• разнообразие фактур, имитирующих поверхность натуральной древесины, и цветовых исполнений;
• универсальность. Розетки можно использовать с покрытиями различных видов.

Не меньшего внимания заслуживает актуальность применения декоративных заглушек для труб отопления. Обусловлено это особенностями схемы транспортировки теплоносителя по инженерной коммуникации, которая напрямую определяет способ подключения радиаторов. Большинство таких изделий в современном исполнении рассчитано на 4 варианта: одностороннее, диагональное, седельное и нижнее подключение. То есть на каждом из углов батарей присутствует по одному отверстию, но задействованы не все 4, а только 2 – одно для ввода теплоносителя, а другое для его вывода. Очевидно, что оставшиеся «безработными» два из них необходимо закрыть. В данном случае придут на помощь декоративные заглушки. Эти изделия отличаются не только цветом, но и формой. Металлическая заглушка может быть самой простой шарообразной или даже с напоминающей осенний дубовый лист выступающей частью. А вот пробки из полимерных материалов назвать декором можно лишь с большой натяжкой. Такие заглушки по большей части строго функциональны.

Закрыв трубы отопления, вы облагородите своё жильё и получите гармоничный интерьер.

Главная | Своими руками | Как смонтировать декоративный короб для труб

Как спрятать трубы в ванной комнате: популярные способы маскировки

Существует множество эффективных и практичных способов маскировки трубопровода в ванной комнате. Некоторые из них отличаются простотой, поэтому требуют минимального количества времени и небольших финансовых затрат – другие представляют собой серьезные проекты.

Как спрятать трубы в комнате? С этой целью применяют такие методы:

• окрашивание;
• декорирование;
• маскировку с помощью мебели;
• установку экрана из пластиковых панелей;
• строительство фальш-стены или специального короба из гипсокартона;
• изготовление гипсокартонного каркаса с отделкой в виде плитки;
• монтаж трубопровода в стену.

В некоторых случаях трубопроводы могут выглядеть весьма оригинально

Как спрятать трубы в ванной, не монтируя в стену: окрашивание

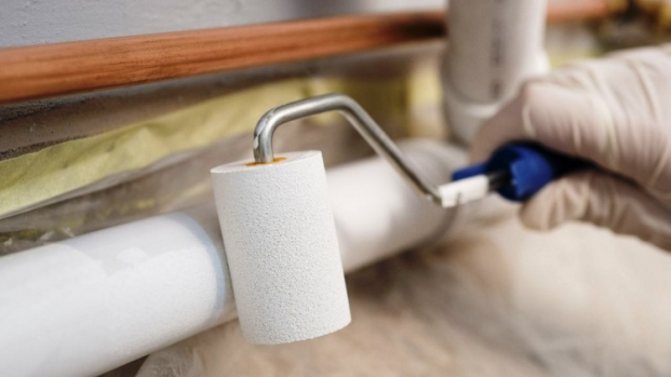

Окрашивание позволяет сделать трубопровод менее заметным на фоне стен. Качественный результат зависит от того, насколько правильно подобран тип красителя и его расцветка. В продаже встречаются специальные разновидности составов белого цвета, предназначенные для труб отопления. В отличие от обычных красителей такие покрытия со временем не желтеют и хорошо переносят воздействие тепла. Для окрашивания металлического трубопровода подходят следующие виды составов:

• акриловые;
• алкидные;
• водно-дисперсионные.

Для окрашивания труб отопления обязательно нужно брать термостойкий краситель. Пластиковые изделия плохо реагируют на ацетон. Для них используются такие виды составов:

• пентафталевая краска или акриловая на основе уайт-спирита;
• краситель на водной основе, предназначенный для поверхностей из материалов минерального происхождения;
• водорастворимые красители, применяемые для обработки столярных изделий.

Перед тем как спрятать трубу методом окрашивания, ее поверхность нужно тщательно подготовить:

• зачистить;
• убрать следы грязи и пыль;
• покрыть слоем грунтующего состава.

Важно! Перед непосредственным окрашиванием нужно убедиться, что поверхность трубы сухая и на ней нет конденсата.

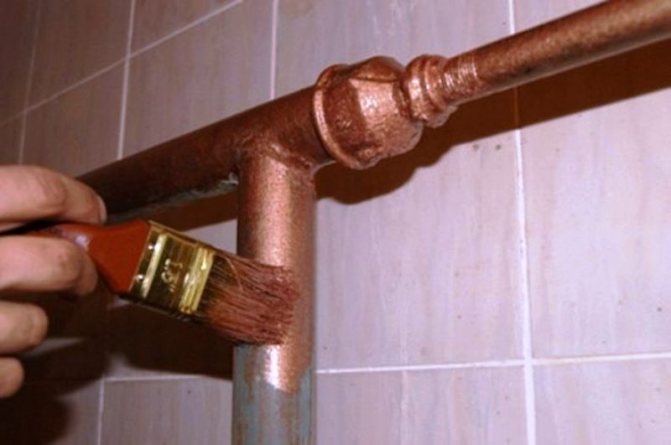

Окрашивание позволяет сделать трубопровод менее заметным на фоне стен

Как задекорировать трубу отопления в комнате: фото интересных вариантов оформления

Для декорирования наружных коммуникаций можно использовать полиуретановые трубки, которые украшаются лепниной. В результате получается небольшая колонна. Этот элемент отлично впишется в интерьер ванной, выполненный в классическом или аристократическом стиле. Однако этот способ маскировки применим только на вертикальных трубах, например, стояках.

Статья по теме:

Трубы ПВХ для канализации: размеры и цены пластиковых изделий

Классификация полимерных труб: основные виды, их особенности и технические характеристики, применение на практике.

Трубы можно спрятать с помощью искусственных лиан и других вьющихся растений, а также нередко используют специальный краситель для нанесения на их поверхность рисунков и узоров, которые повторяются на плитке.

Многих интересует, как спрятать трубы полотенцесушителя в ванной с помощью подручных средств:

1. Шпагат – техника плетения макраме позволит не только скрыть змеевик, но и украсить его, сохранив при этом тепловые характеристики трубы.
2. Картонная трубка – тубусы, оставшиеся после пищевой пленки или фольги, разрезаются вдоль длины и надеваются в виде чехла на трубу. После этого на них можно нанести рисунок с помощью красителя.
3. Тканевая шторка – неприглядный змеевик можно скрыть обычной шторкой. Чтобы ее подвесить, достаточно вбить пару гвоздей или саморезов и натянуть между ними веревку.

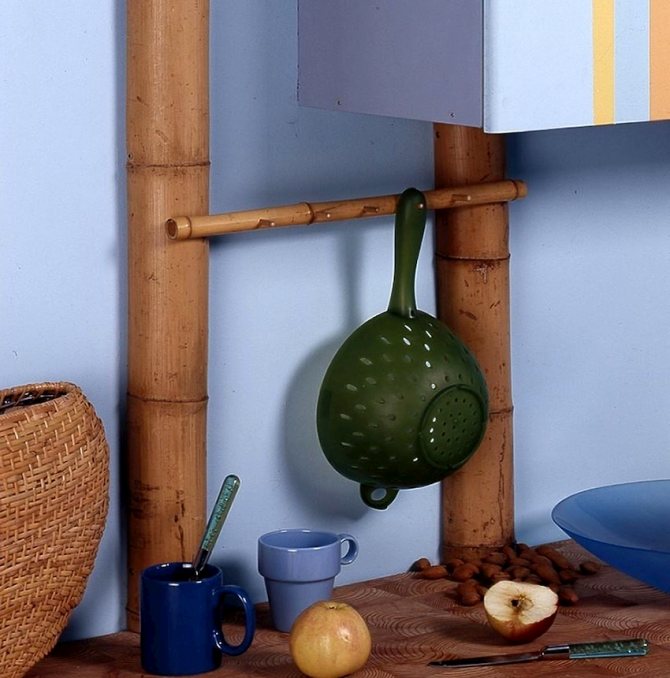

Бамбук отличный материал для декорирования наружных коммуникаций

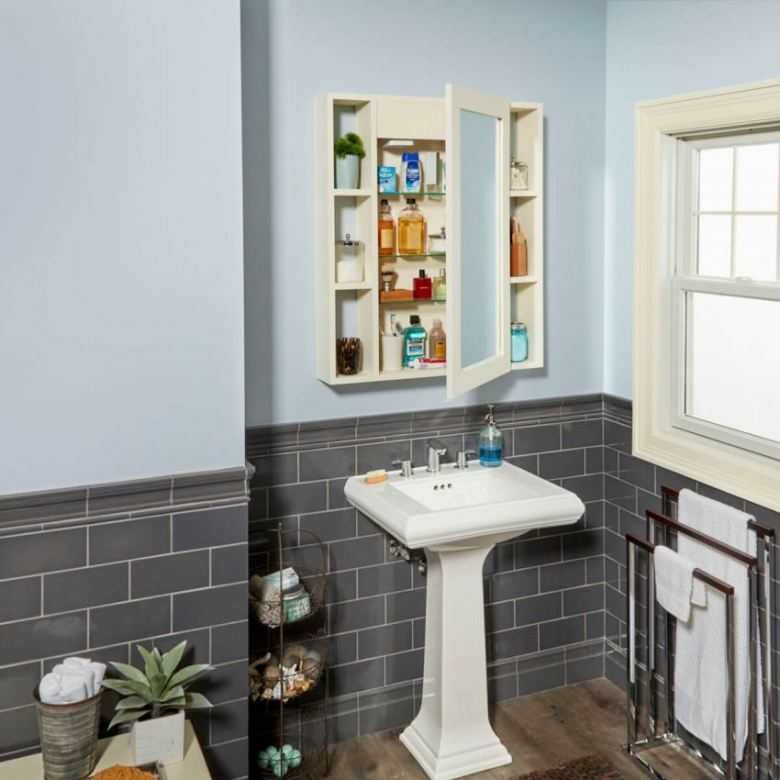

Маскировка трубопровода и стояка в ванной комнате с помощью мебели

Многие задаются нелегким вопросом, как закрыть стояк в ванной комнате, поскольку этот участок трубопровода отличается большими габаритами. Для этих целей может использоваться мебель. Если правильно подобрать все предметы обстановки для ванной, труб вообще не будет видно, а интерьер получится функциональным и удобным.

Для маскировки стояка подойдет высокий пенал. Перед его установкой удаляется задняя стенка конструкции, а на внутренних полках (в той части, где они примыкают к стене) делаются выемки, повторяющие размер и форму трубы.

Полезный совет! Чтобы пенал идеально вписывался в интерьер помещения и не возникало проблем с его установкой, желательно заказать изготовление этого предмета мебели по индивидуальным размерам.

Перед владельцем квартиры неизбежно возникает вопрос, как спрятать сливную трубу в ванной, которая примыкает к умывальнику. Для этого можно использовать небольшую тумбочку, которая устанавливается так же, как и пенал. В ванных довольно часто бывают установлены водонагреватели, подвод труб к которым осуществляется снизу. В качестве альтернативы тумбочке подойдет красивая бельевая корзина, которая ставится непосредственно под умывальником.

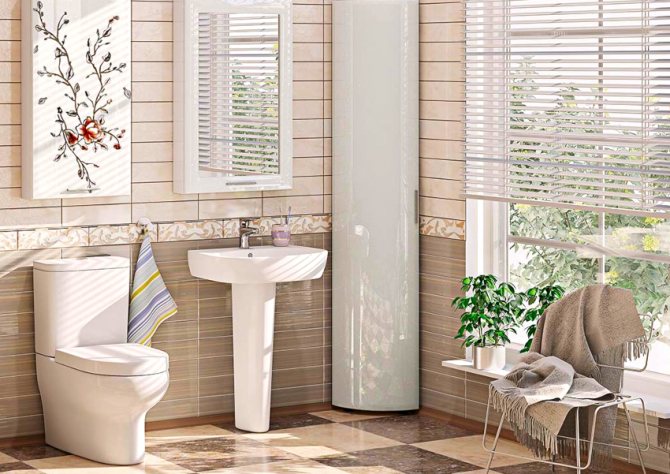

Для маскировки стояка в ванной комнате отлично подойдет высокий пенал

Как спрятать канализационные трубы в ванной: фото экранов из пластиковых панелей

Изготовление экрана из пластиковых панелей – самый лучший вариант маскировки труб в помещении с высоким уровнем влажности. Этот тип материала очень легко монтировать. При желании такая конструкция быстро разбирается, причем ее можно быстро собрать обратно. Пластиковые панели используются для маскировки стояков, коммуникаций, находящихся под ванной, а также горизонтальных труб, которые пролегают над уровнем пола.

Как спрятать канализационные трубы в ванной с помощью пластиковых панелей? Этапы сборки каркаса:

1. Нанесение разметки.
2. Монтаж деревянных планок по периметру (если размер экрана будет большим, нужно установить несколько планок по центру, чтобы обеспечить дополнительные ребра жесткости).
3. Нарезка пластиковых панелей на куски соответствующих размеров.
4. Фиксация первой панели на деревянном каркасе с помощью саморезов.
5. Монтаж оставшихся панелей, которые скрепляются между собой посредством защелок.
6. Фиксация последней панели саморезами.
7. Установка декоративных уголков для маскировки крепежа.

Чтобы сформировать деревянный каркас под ванной, нужно закрепить нижнюю планку на поверхности пола. Верхняя планка с одной стороны фиксируется на стене, а дальше она удерживается за счет распорок, устанавливаемых с шагом 40 см. Обшивка каркаса под ванной пластиковыми панелями выполняется аналогичным способом.

Изготовление экрана из пластиковых панелей – самый лучший вариант маскировки труб в помещении с высоким уровнем влажности

Сооружение гипсокартонного короба для труб в ванной

Строительство фальш-стены или гипсокартонного короба считается более сложным способом маскировки. Такие конструкции позволяют скрыть трубопровод, который пролегает горизонтально и вертикально. Этот метод подходит и для обшивки ванны, однако, в отличие от пластиковых панелей, гипсокартон нуждается в отделке.

Важно! В помещениях с повышенным уровнем влажности нужно использовать влагостойкие гипсокартонные листы.

Технология изготовления короба из гипсокартона:

1. В зоне установки наносится разметка, в соответствии с ней нарезаются материалы.
2. Каркасная часть короба собирается из металлических профилей.
3. Применяя строительный уровень, нужно проверить, насколько ровными получились грани конструкции.
4. Гипсокартонные листы нарезаются на фрагменты необходимых размеров и крепятся к металлическому каркасу саморезами.
5. После сборки поверхность гипсокартонного короба покрывается слоем грунтовки.
6. На стыках наклеивается специальная сетка, которая усилит фиксацию.
7. Короб обрабатывается шпатлевкой.
8. Выполняется монтаж финишной отделки. Обычно для этих целей используется кафельная мозаика.

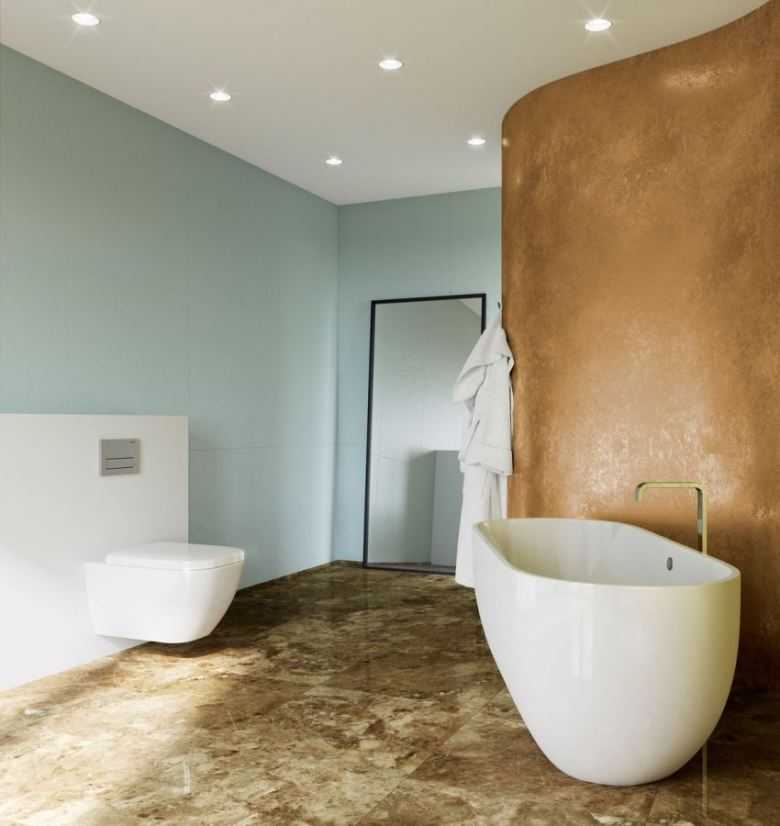

Фальш-стена изготавливается аналогичным образом. Она чаще всего используется для маскировки стояков. Конструкция формируется из металлических профилей с отступом около 30 см от основной стены. Полезная площадь помещения при этом уменьшится, зато можно будет скрыть счетчики и фильтры. Чтобы обеспечить доступ к этим элементам, необходимо врезать небольшой ревизионный лючок.

В помещениях с повышенным уровнем влажности нужно использовать влагостойкий гипсокартон

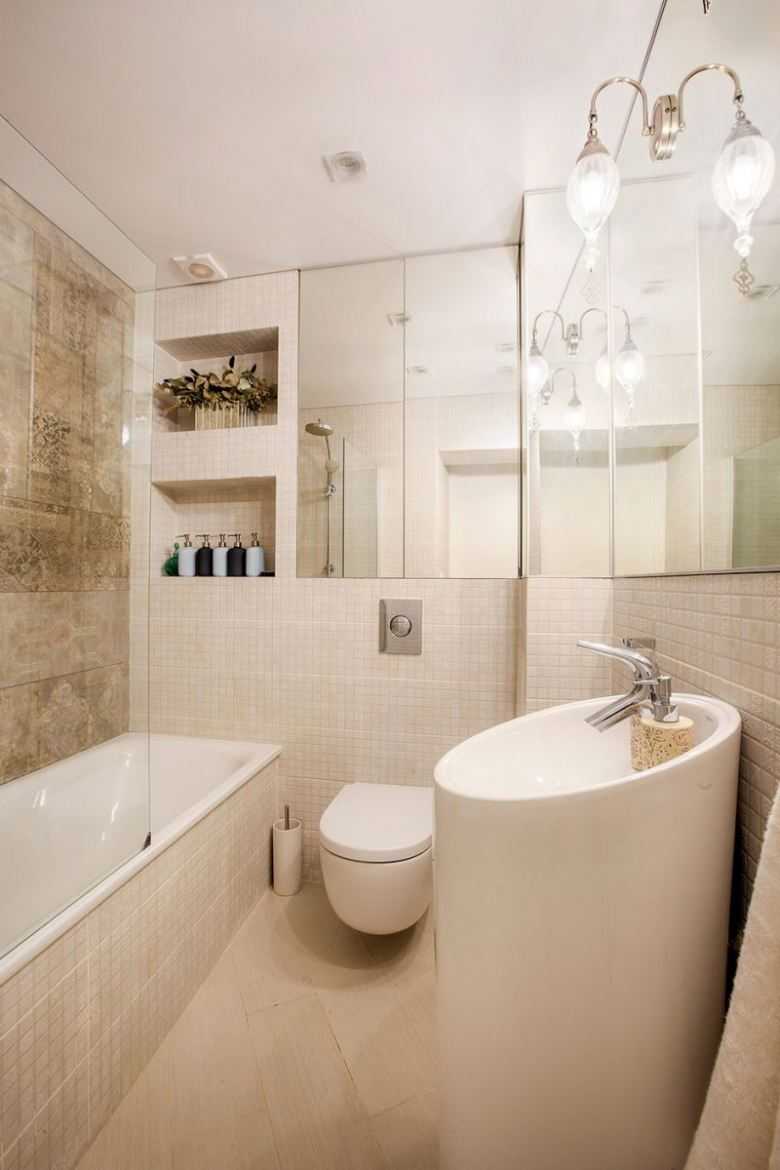

Как спрятать трубы в ванной под плитку: изготовление функционального каркаса

Функциональный каркас представляет собой не просто короб, облицованный кафелем, а удобную конструкцию, которую при желании можно разобрать. Если возникнут какие-то протечки, к этим зонам всегда будет свободный доступ.

Для работы потребуются:

• плиткорез (можно заменить ножовкой по металлу);
• уголки из пластика;
• металлические профили;
• керамическая плитка;
• дрель;
• саморезы.

Сначала необходимо составить чертеж будущей конструкции и просчитать все размеры. Затем в зоне установки на стены, пол и потолок наносится разметка, в соответствии с которой собирается каркас из металлических профилей. Для фиксации этих элементов на поверхности можно использовать металлические скобы.

После этого измеряются грани готового каркаса. С учетом полученных параметров осуществляется нарезка кафеля. При этом обязательно нужно учитывать толщину плитки, чтобы места стыков между гранями получились аккуратными и точными. Применяя перьевые сверла, с помощью дрели по краям кафеля необходимо выполнить по 2 отверстия под саморезы. Далее плитка прикладывается к металлическому каркасу и через эти отверстия маркером проставляются отметки. Это позволит выполнить монтаж кафеля без перекосов.

Когда все плитки установлены, все зоны крепления и углы нужно закрыть уголками из пластика

Важно! Отверстия в плитке делаются достаточной величины, чтобы саморез смог свободно пройти через них. Размер прорезей на профиле должен быть меньше, чтобы крепеж можно было закрутить и зафиксировать.

Когда все плитки установлены, все зоны крепления и углы нужно закрыть уголками из пластика. В том месте, где к коммуникациям необходим доступ, делается промежуток между облицовкой, где устанавливается ревизионный лючок. В процессе работы обязательно нужно использовать защитные очки и перчатки, а также смачивать плитку водой, чтобы она не крошилась.

Как спрятать трубы в стену: монтаж коммуникаций в штробы

Самым радикальным и трудоемким способом маскировки труб является укладка в штробы. Применение этого метода возможно лишь в том случае, если делается перепланировка помещения или ремонт с нуля. Минус этой маскировки заключается в том, что к коммуникациям, спрятанным в стенах, не будет прямого доступа.

Как спрятать водопроводные трубы в ванной в стенах? Для этого выполняют такие действия:

Самым радикальным и трудоемким способом маскировки труб является укладка в штробы

1. Составляется план разводки коммуникаций.
2. Определив точки размещения всех сантехнических узлов, можно приступать к формированию штроб в стенах.
3. На поверхность наносится разметка, в соответствии с которой в стенах формируются канавки с помощью перфодрели. В крайнем случае допускается использование перфоратора.
4. Из полученных штроб необходимо удалить строительный мусор и обработать поверхность грунтовкой.
5. В штробы укладывается трубопровод, за которым следует наблюдать в течение нескольких дней, чтобы убедиться в отсутствии протечек.
6. После проверки на герметичность штробы вместе с коммуникациями заполняются цементным раствором.
7. Убедившись в полном высыхании раствора, можно приступать к отделочным работам.

Работая с перфодрелью, обязательно нужно использовать респиратор и защитные очки.

Пластиковые декоративные короба для труб отопления

• самые доступные по своей стоимости короба и декоративные экраны (решетки),
• практичны в обслуживании,
• не нуждаются в покраске,
• универсальны для газовых, канализационных и труб с холодной водой.

Ввиду популярности таких коробов, производители часто используют низкокачественный пластик. Не выдерживающий длительного воздействия высоких температур (горячее водоснабжение, трубы отопления). В результате чего, декоративный короб:

• деформируется,
• меняет цвет,
• становиться хрупким.

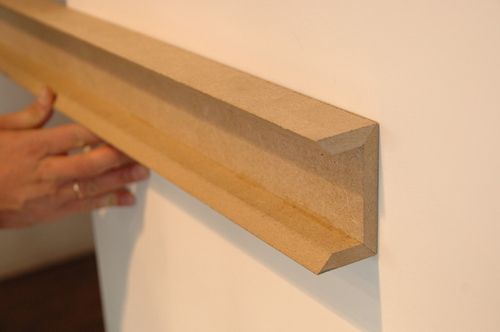

Отдельного внимания заслуживает пластиковый короб в виде плинтуса. Но он относиться уже к другой, более высокой ценовой категории.

Преимущества скрытия коммуникаций под коробом

При оформлении ванных комнат сейчас часто используют короба, скрывающие несколько труб или все. Такие элементы не только позволяют создать красивый дизайн, но и имеют ряд преимуществ.

К ним относятся:

1. Привлекательный внешний вид. При изготовлении из качественных материалов шкаф для маскировки труб не будет выделяться на общем фоне, портить интерьер.
2. Простота сборки. Сооружение можно собрать не только на этапе черновой отделки. Нередко трубы зашивают во время косметического ремонта ванной. Элементы каркаса и обшивки можно устанавливать поверх облицовки.
3. Возможность обслуживания или ремонта трубопровода. Если короб оснащен люком, можно узнавать показания приборов учета, следить за состоянием труб. При необходимости элементы водопровода или канализации заменяют.
4. Возможность совмещения с полками, инсталляциями и другими деталями интерьера. Это позволяет эффективно использовать площадь небольшого санузла.

Достоинства и недостатки маскировки труб

Альтернативой специальным пластиковым коробам в реалиях отечественного строительства и ремонта стали короба из гипсокартона или пластика. Они монтируются, как правило, на этапе ремонта и сразу закрывают неприглядный вид трубопроводов. Достоинства такого способа маскировки трубопроводов:

• Органичный дизайн – ваши гости или посетители не смогут отличить декоративную конструкцию от технологичного канала для прокладки систем отопления.
• Относительная недорогая стоимость – внутренняя площадь помещения, которая планируется под отделку гипсокартонном, потребует не намного больше материала, для организации декоративных ступенек или порогов.

Недостатки:

• Смонтировав однажды такие короба, вы не сможете производить инспекцию и диагностику состояния трубопровода. Более того, в случаях возникновения течи или нарушении трубы, невозможно будет быстро среагировать на утечку. Для устранения понадобится демонтаж значительной площади.
• При установке плинтуса, существует риск повреждения трубопроводов, коммуникаций и других инженерных систем, поскольку строитель или монтажник не могут знать, что находится за стеной.
• Смонтированные таким образом короба не позволят модернизировать или частично заменить систему отопления или водоснабжения.

Необходимые знания

С учетом постоянного совершенствования строительных материалов, чтобы спрятать трубы ванной своими руками, необязательно быть мастером инженерных наук, достаточно иметь базовые знания и все необходимые инструменты под рукой.

Квалификация приходит с опытом, но если вы делаете ремонт для себя, прочитанной информации будет вполне достаточно, чтобы понять принцип проведения всех необходимых работ.

Гипсокартонный короб

Скрыть все трубы системы отопления проще всего в конструкциях из гипрока. Простота изготовления и относительно невысокая стоимость – вот то, что предопределяет высокую востребованность этого материала.

Полезная информация! Гипрок – это ни что иное, чем привычный для нас гипсокартон. Такое название он получил «благодаря» русификации английского наименования своей самой популярной марки – Gyproc.

Для изготовления короба из гипсокартона вам понадобятся:

• деревянные брусья или металлический профиль;
• сам гипсокартон. Если вы собираетесь декорировать трубы в ванной комнате, лучше приобретайте влагостойкий, в то время как для всех других помещений, подойдёт стандартный;
• крепёжные элементы – саморезы и дюбели;
• материалы для шпатлёвки, а также финишной отделки;
• аксессуары, позволяющие прикрыть стыки конструкции с полом и стенами. В данном случае речь идёт о декоративных розетках для труб отопления, накладках, заглушках, кольцах.

Соорудить короб для труб можно из самого популярного для таких целей материала — гипсокартона

Установка гипсокартонного короба включает следующие этапы:

• вначале необходимо определить его размеры. При этом необходимо исключить прикосновение труб отопления со стенками и элементами каркаса;
• отрезаем деревянные брусья или планки профиля в соответствии с выбранными размерами;
• закрепляем на полу стартовый профиль. Затем на этом основании собирается каркас. Для соединения элементов достаточно использовать саморезы и закручивать их при помощи шуруповёрта;
• отрезаем от гипсокартонной плиты нужные фрагменты с учётом габаритов каркаса. Обработав края рубанком для гипрока, прикладываем их к обрешётке. Фиксация производится саморезами;
• для защиты краёв плиты от повреждений на углы конструкции необходимо наклеить специальную накладку, изготовленную из перфорированного металла;
• стыки между плитами и места входа в материал саморезов обрабатываем шпатлёвкой
• грунтуем короб и приступаем к финишной отделке.

Завершающим этапом создания декоративной конструкции является установка на стыке короба со стеной и полом плинтуса.

Подготовка к установке короба

Перед началом сооружения конструкции следует провести предварительные работы.

Перед началом работы по изготовлению короба следует убедиться в надежности труб и других элементов, проверив все коммуникации на утечки и скрытые дефекты

Если прокладывается новый трубопровод, желательно предусмотреть в нем минимальное количество соединений.

Затем выбрать проект короба, который лучше всего подходил бы для помещения ванной, провести все необходимые измерения, после чего выполнить чертеж-набросок конструкции. При этом следует обязательно предусмотреть доступ к устройствам и приборам (фильтрам, вентилям).

Перед началом изготовления короба важно тщательно измерить расстояние, а затем произвести расчет, выяснив необходимое количество профилей, панелей ПВХ и других материалов

Согласно нарисованной схеме следует рассчитать необходимое количество стройматериалов, предусмотрев небольшой запас.

Важно также заранее запастись всем необходимым оборудованием, а также приобрести панели, направляющие и другие необходимые элементы конструкции. Их нужно тщательно осмотреть, чтобы вовремя выявить сколы, дефекты и повреждения.

Пластиковые декоративные короба для труб отопления

• самые доступные по своей стоимости короба и декоративные экраны (решетки),
• практичны в обслуживании,
• не нуждаются в покраске,
• универсальны для газовых, канализационных и труб с холодной водой.

Ввиду популярности таких коробов, производители часто используют низкокачественный пластик. Не выдерживающий длительного воздействия высоких температур (горячее водоснабжение, трубы отопления). В результате чего, декоративный короб:

• деформируется,
• меняет цвет,
• становиться хрупким.

Отдельного внимания заслуживает пластиковый короб в виде плинтуса. Но он относиться уже к другой, более высокой ценовой категории.

Легкость

Если вы решили делать ремонт самостоятельно, стоит учесть, что материалы должны быть легковесными. Это снимет необходимость, задействовать дополнительную рабочую силу, и сборку опалубки из тяжеловесного сырья.

К примеру, прочные стальные каркасы необходимы для крепления зеркальных или мраморных панелей.

Как смонтировать декоративный короб для труб

Ответ на вопрос, для каких целей предназначены декоративные короба для отопительных труб (газовых. водопроводных), заложен уже в самом вопросе. Очень часто, увлеченные глобальными изменениями при проведении ремонта в квартире или частом доме, по его окончанию, мы с удивлением обнаруживаем, что все наши старания по наведению красоты в ванной, кухне если не пошли насмарку, но значительно подпорчены, находящимися по всюду, радиаторами и трубами отопления, водопровода и т. п.

Особенно это касается квартир, старого жилого фонда при их косметическом ремонте. То есть, без замены коммуникаций. Но, ремонт завершен, а проблема с трубами остается. Вот именно для таких случаев и предназначены, экраны и декоративные короба для труб отопления на фото.

Рекомендации

Монтаж короба в ванной требует осмотрительности и соблюдения следующих рекомендаций:

• Перед установкой короба проверяют не только герметичность стыков и устойчивость работы вентилей и счетчиков, но и правильность функционирования коммуникаций, например, достаточный уклон труб.
• Если каркас короба будет сделан из деревянного бруса, стоит дополнительно пропитать его защитным составом. Эта же процедура будет полезной и для древесных плит.
• На этапе замеров полезно учесть расположение бытовой техники, чтобы в дальнейшем избежать лишних проблем.

Туалет с системой коробов Источник mykaleidoscope.ru

Варианты сокрытия труб

Существуют и другие способы сокрытия от глаз обитателей жилья и их гостей инженерных коммуникаций данного типа.

Замуровать в стены все контуры отопления, проходящие по квартире. Казалось бы, всё очень просто: достаточно проделать штробы, уложить в них трубы, после чего заделать раствором и штукатуркой. Но прежде, чем приступить к выполнению работ, необходимо исключить даже самые незначительные погрешности коммуникаций и предусмотреть возможные сценарии развития событий. Это особенно касается труб из пластика, которые соединяются фитингами. Да и стальные при несоблюдении технологии сварки тоже могут дать течь.

Замаскировать коммуникации мебелью. В кухне так всё обычно и происходит. Но вот в помещениях с минимумом мебели (таковым, например, может быть открытая студия), сделать это практически нереально.

С учётом вышесказанного, декоративные короба для труб отопления – самый надёжный способ спрятать такие элементы инженерных коммуникаций. Правильный подход не только позволит замаскировать отопительную систему, но и добавить в дизайн интерьера интересные акценты.

Проще всего спрятать отопительные коммуникации за предметами мебели

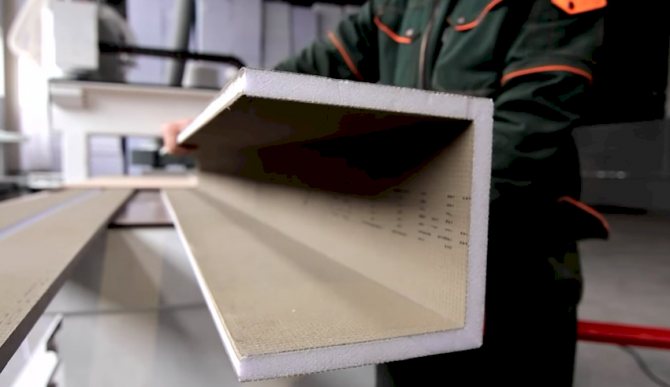

Сегодня короба изготавливаются в основном из следующих материалов:

• пластиковая вагонка. Закрепляется она на металлический или деревянный каркас;
• кирпичная кладка. Воплотить в жизнь этот способ маскировки неприглядных труб не всегда возможно, поскольку он характеризуется большой трудоёмкостью;
• гипсокартон. На сегодняшний день декоративные короба из этого материала получили наибольшее распространение;
• готовые пластиковые короба. Их просто размещают вокруг труб и крепят к стене на металлопрофильном каркасе.

Выбор оптимальной конструкции

Защитно-декоративные конструкции для труб могут выполняться по-разному, и наиболее распространенными конфигурациями являются следующие.

Коробы-шкафы. Такой вариант обычно предусматривается для стояков и других вертикальных систем. Конструкция предоставляет полный доступ к коммуникациях. Кроме того, ее легко совмещать с полочками и другими приспособлениями, позволяющими максимально использовать полезную площадь.

Коробы-перегородки. Эти сооружения устанавливаются на всю ширину и высоту помещения, практически обособляя определенную часть. Хотя в этом случае площадь ванной несколько сокращается, комната выглядит очень аккуратно, поскольку маскируются все коммуникационные системы.

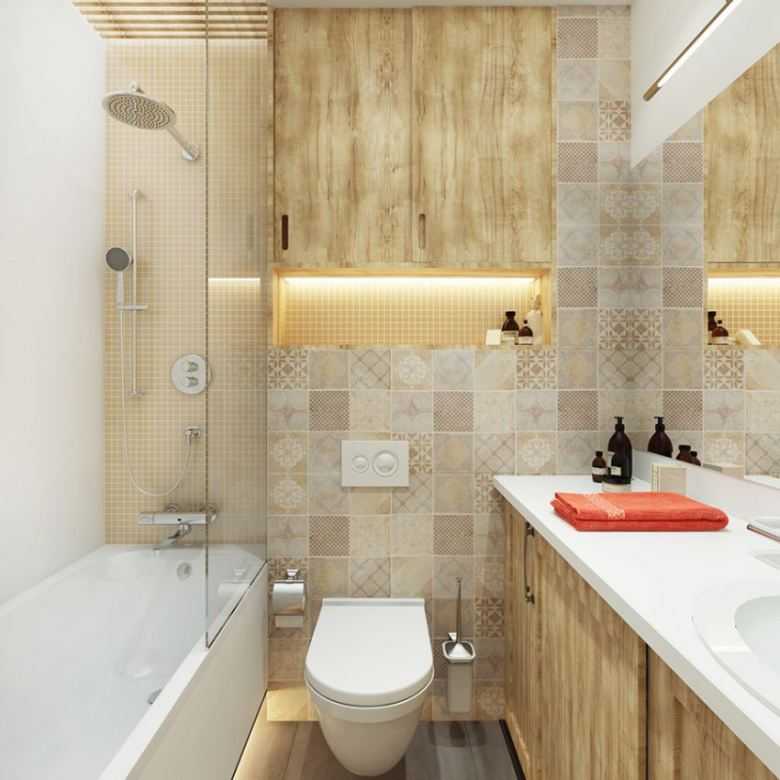

Вариант особенно подойдет для просторных ванных. Его можно также посоветовать при использования подвесного унитаза, поскольку перегородка одновременно с коммуникационными системами позволяет скрыть и инсталляцию. За перегородкой можно разместить и приспособления для хранения необходимых вещей, например, средств бытовой химии.

Помимо вертикальных систем большой популярностью пользуются горизонтальные короба, которые позволяют замаскировать трубы, примыкающие к полу либо потолку

Компактный короб, сооруженный вокруг труб. Наиболее часто используемая конструкция, практически не поглощающая пространство, но придающая интерьеру опрятный вид. Подобные системы могут быть как вертикальными, так и горизонтальными, примыкающими к полу или потолку.

Ниже мы подробно разберем этапы изготовления подобной конструкции.

Преимущества гипсокартонных конструкций

Собственно, а зачем что-либо делать, возразит 30% взрослого населения. Раньше, еще в советские времена трубы никому не мешали. Да и мало кому могло прийти в голову их прятать, так как трубы были только металлические и в любой момент могли прийти в негодность. Да и материалов для выполнения таких работ в те времена еще не придумали. Сейчас дело обстоит иначе – красота интерьера и удобство – на первом месте. Лучше сделать короб из гипсокартона и спрятать лишнее? Например, если вы собрались поменять кафельную плитку в ванной комнате, а заодно и установить новую душевую кабинку, а тут получается, что трубы портят всю красоту. В таком случае будет целесообразнее спрятать трубы в короб из гипсокартона, а сверху на него уложить кафель. Такое решение – отличный вариант спрятать ненужные трубы. Еще одно преимущество канализационных и водопроводных труб в ванной комнате и в том, что поскольку они чаще всего проложены внизу, ближе к плинтусу, то качественно их вымыть и убрать пылинки и другой забившийся мусор будет проблематично. Лучшего решения, чем сделать короб из гипсокартона для труб, пока не придумали. Конечно, можно сразу закрыть все коммуникации и заложить их в стену, но если придется выполнить замену труб, что делать в таком случае? Получается, что мы снова приходим к единственному мнению – делам гипсокартонный короб.

Необходимые инструменты и материалы

Если уже решено, за каким коробом лучше спрятать трубы отопления, водоотведения и водоснабжения, то следует заняться подготовкой инструментов, крепежа и материалов.

Для сооружения короба понадобятся следующие приспособления:

• хорошо заточенный строительный нож;
• рулетка;
• ножницы для металла;
• уровень или угольник;
• отвертка либо шуруповерт;
• карандаш;
• крепеж (саморезы, еврошурупы, дюбеля);
• дрель или перфоратор.

Из материалов следует приобрести:

• оцинкованные металлические профили (типы ud, cd);
• силиконовый герметик;
• плиты ГВКЛ, ХДФ, OSB или пластиковые панели (в последнем случае важно выбрать оттенок, сочетающийся с цветовой палитрой интерьера);
• ПВХ-плинтусы, предназначенные для маскировки стыков со стенами.

Для подготовки гипсокартонного короба к дополнительной отделке могут также понадобиться шпатлевка и уголки.

Декоративные защитные короба для домашних коммуникаций из МДФ и натурального дерева

Изделия из МДФ очень популярны при проведении дизайнерских ремонтов помещений, благодаря огромному количеству цветов и имитации текстурных фактур, практически любых материалов. Современный материал не изменяющих своих качеств (цвета, прочности, формы), при изменении температур. Натуральное дерево отличное решения при стилевом дизайне.

Недостаток деревянных и МДФ коробов – высокая стоимость. Причем у короба и экранов из натурального дерева, цена действительно — очень высока. Оба материала чувствительны к внешним механическим воздействиям.

Монтаж декоративного короба

Независимо от материала, из которого изготовлен короб, он состоит из двух частей:

1. Направляющего желоба с отверстиями креплений, в которыйзакладываются трубы.
2. Закрывающей желоб, при помощи боковых защелок, крышки.
3. Установка короба, производиться следующим образом:
4. На полу (стене, потолке) производиться карандашная разметка прохождения труб.
5. К отмеченному линией участку, прикладывается желоб и на стене отмечаются отверстия его креплений (от 25 до 50 сантиметров между собой).
6. Перфоратором с победитовым сверлом бурятся отверстия нужного диаметра, глубины и количества.
7. Посредством дюбель-гвоздей, желоб крепиться по всей длине трассы.
8. Производиться закладка труб внутрь желоба.
9. Обе части короба (крышка-желоб) соединяются между собой.

Надеемся, что наша статья поможет совершить вам правильный выбор декоративного короба для труб домашних коммуникаций, исходя их технических характеристик по видам материалов.

Этапы изготовления экрана для ванны из плитки

Для начала делается каркас. На стенах и на полу делается специальная разметка. При помощи отвеса проводится линия от угла ванны до пола и ставится точка А. Затем от этой линии в сторону ванны отступается 2 см, ставится точка А1 и делается ещё одна параллельная линия.

Точно также от угла ванной, не примыкающего к стенке, при помощи отвеса на полу ставится точка В и в 2 см вглубь ванны ставится вторая точка В1. Соединяется точки, А с В, а также А1 с В1. Это будет линией установки каркаса на полу. Аналогичным образом ставятся точки С и С1 на ещё одном углу примыкания ванны к стене. Точки С и С1 соединяются линиями с точками В и В1.

В верхних профилях, которые ложатся под края ванны, предварительно делаются отверстия в 3 мм и нарезается резьба. В чугунной ванне делаются отверстия сверлом по металлу глубиной не более 5 мм. Верхние профили крепятся к ванной болтами М3 длиной 3 мм, промазанными жидкими гвоздями, на расстоянии 16−18 мм от края ванны. К акриловым ваннам профили крепятся с помощью жидких гвоздей.

Обшиваем каркас влагостойким (зелёным) гипсокартоном. Оставляем только ту часть, где будет находиться ревизионная дверца.

Делаем ревизионную дверцу. К гипсокартонному листу по ширине дверки прикрепляем с помощью самореза по дереву деревянные бруски 50/50 см. По бокам каждого бруска предварительно врезаются две мебельные роликовые защёлки, а на противоположных сторонах устанавливаются фиксаторы. Они крепятся шурупами, идущими в комплект в защёлкам. Съёмный отсек вставляется на место и плотно держится за счёт мебельных защёлок. Ревизионную дверцу можно открывать и закрывать при помощи присоски.

Устойчивость к влаге и перепадам температур

Когда речь идет о ванной комнате, влагостойкость, является основным показателем жизнеспособности того, или иного материала. Лучше избегать покрытий на основе ДСП без пометки «влагостойкие».

Обратите внимание!

•
  Ванная комната IKEA: ТОП-140 фото и видео вариантов дизайна ванной комнаты IKEA. Преимущества производителя. Особенности коллекций

•

  ПВХ панели для ванной: ТОП-180 фото и видео-обзоры. Преимущества и недостатки материал. Разновидности моделей ПВХ панелей. Способы крепления

•

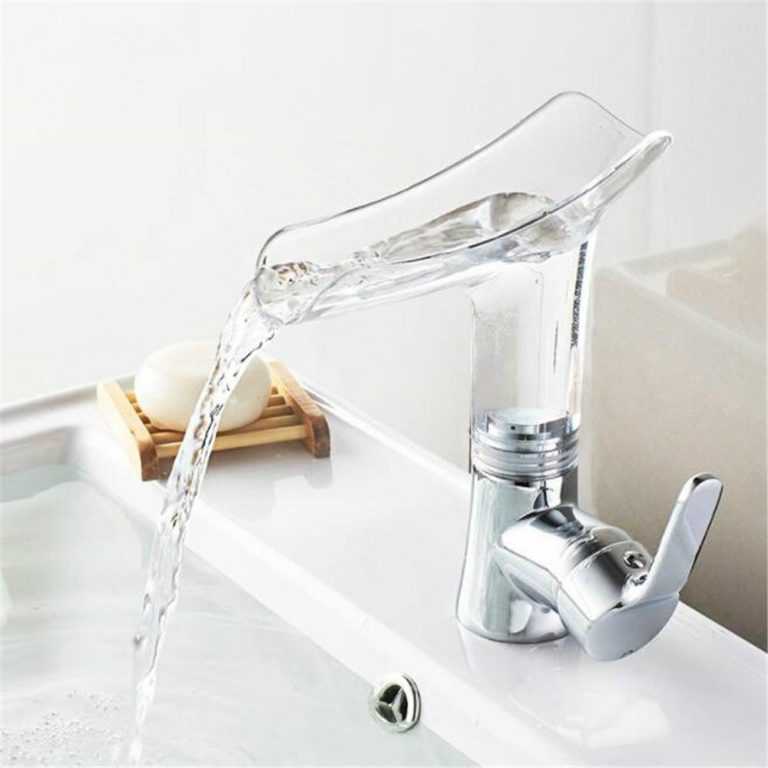

  Кран-смеситель для ванной: типы смесителей и материалы покрытия. Механизм переключения на душ. Встроенные и внешние смесители (фото + видео)

Варианты конструкции заграждения

Разновидности декоративных экранов под ванну:

• раздвижного типа, оснащенный створками с роликами;
• со съемными панелями, которые устанавливаются в пластиковую раму;
• монолитного типа с ревизионными люками;
• монолитного типа с люками и дополнительной выемкой для ступней;
• конструкции с дополнительными нишами (открытыми или снабженными дверцами).

При обустройстве экрана рекомендуется продумать люки для осмотра и очистки сливных рукавов. Монолитная перегородка без люка обладает повышенной прочностью, но при появлении протечек потребуется демонтаж стенки. Не следует устанавливать под ванной трубопроводы из стали, которая разрушается под воздействием водопроводной воды. Ниша для ног может иметь прямоугольную конфигурацию, для снижения риска получения травм острые кромки закругляются.

Покраска и декор

Если не стоит задача кардинальных перемен, вполне можно обойтись покраской трубопровода. Это позволит преобразить помещение дешево и без необходимости проведения серьезных ремонтных работ. Перед окрашиванием нужно очистить поверхность от пыли и загрязнений, покрыть грунтовым составом. Это обеспечит защиту от коррозии, надежность сцепления лакокрасочных материалов и выравнивание тона.

Оптимальный цвет выбирается под оттенок стен комнаты.

Наиболее подходящая краска подбирается под тип материала: металлические трубы лучше покрыть алкидной эмалью или водно-дисперсными красками (например, акрилом). Алкидная краска надолго сохранит насыщенность цвета, при этом бытовая химия не нанесет ей ущерба. Для покраски пластиковых труб также подходит краска на водной основе без ацетона в составе. В этом случае нанесение грунтовки не обязательно, так как краска хорошо ложится на пластик.

Водная краска обходится дешевле, она хорошо держит цвет в помещениях с высокой влажностью.

Декорирование коммуникаций осуществляется с помощью влагостойких полиуретановых трубок, лепнины из гипса или полиуретана, декоративных украшений. Лепным декором можно не только скрыть малопривлекательные детали интерьера, но и интересно обыграть помещение: нанести узоры, придать вид колонн и др.

Можно воспользоваться плитами из оргалита декоративных сортов, которые покрыты меламиновым ламинатом или объемными панелями из гипса.

Доступ под ванну

Под купальню придется заглядывать, чтобы устранять возможные протечки, демонтировать отдельные несущие элементы и складывать разные вещи.

Вопрос в том, каким будет доступ? Если угловые и полукруглые акриловые ванны комплектуются экраном, который легко открывается наружу, то для других моделей приходится выбирать экран с конкретным доступом:

• Распашной вариант – подходит изогнутым моделям и может представлять собой одну или две распашные дверцы;
• Раздвижная дверца – в открытом состоянии не занимает полезную площадь, создает один большой проем, подходит преимущественно для прямых купален;
• Магнитный откидной люк – скромный доступ под ванну для сантехнических работ.

Если последний вариант экономичен, то первый – приветствует фурнитуру в виде навесов, а второй – не обходится без направляющих, которые крепятся к верхней и нижней обвязкам несущего каркаса.

Какие элементы трубы не стоит маскировать

Данный пункт касается варианта маскировки, при котором трубы укладываются в штробу в стене и намертво замуровываются в ней под слоем специального раствора, а затем под облицовочными материалами. В таком случае необходимо быть крайне осмотрительным. Ведь при возникновении каких-либо повреждений, чтобы устранить их, вам необходимо будет безвозвратно испортить стены. Не рекомендуется сразу скрывать под цементным раствором только что выполненную разводку. Да, пластиковые, стальные или медные трубы имеют очень долгий срок службы, однако если спайка выполнена некачественно, вы можете увидеть это не сразу. Иногда шов может быть слишком тонким в одном месте и течь, и это видно не сразу, а лишь на следующий день. Поэтому, дайте трубам и их стыкам возможность испытать на себе давление воды и постоять пару дней в свободном состоянии. И лишь после того, как вы убедитесь в их герметичности, можете заделывать штробы.

Итак, можно зашивать в стены:

• Сварные стальные или медные трубы без резьбовых соединений;
• Паянные пластиковые трубы без резьбовых соединений.

Не рекомендовано маскировать без возможности быстрого доступа следующие элементы:

• Металлические фитинги соединений, имеющие Г-, Т- или Х-образную форму. В этих местах повышен риск образования подтеканий.
• Соединения, выполненные с помощью резьбовых элементов;
• Места установки счетчиков или фильтров.

Популярные методы маскировки коммуникаций

Говоря о наиболее практичных способах обшивки ванной комнаты, лидируют следующие:

Обратите внимание!

• Наливной пол в ванной комнате — ТОП-170 фото и видео вариантов. Преимущества наливного пола в ванной. Инструкции по заливке своими руками

•

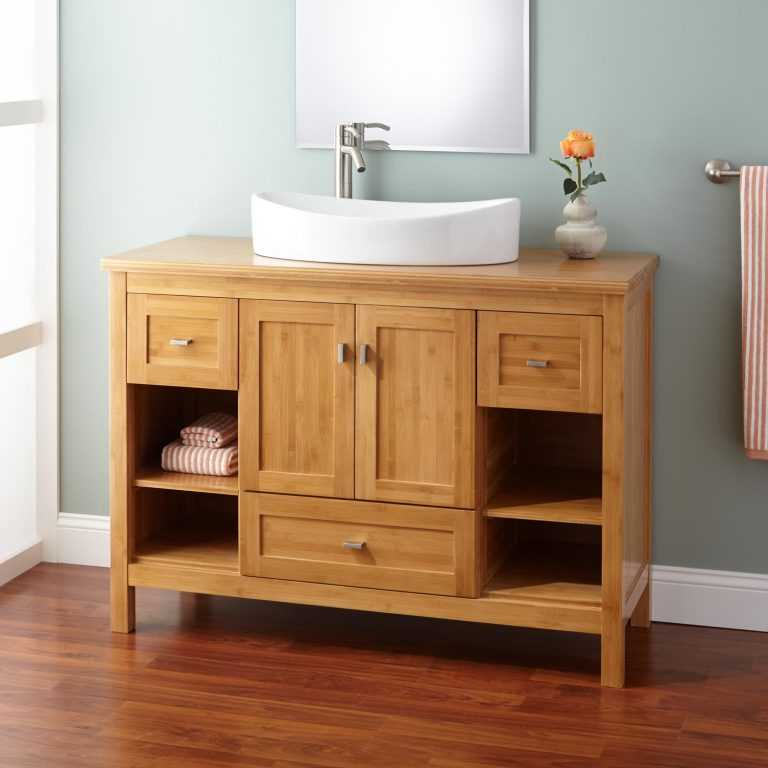

  Комод в ванную: 165 фото стильных моделей и видео актуальных вариантов размещения комодов

•

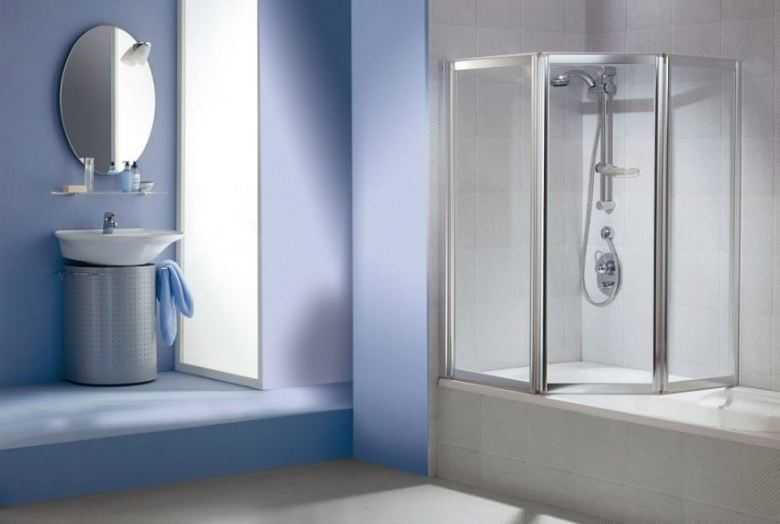

  Раздвижные шторы для ванной — 165 фото + видео инструкция как выбрать и установить правильно раздвижные шторы

• Отделка гипсокартоном (материал позволяет выбрать широкий диапазон дополнительных покрытий и их фактур, начиная от влагостойких обоев, заканчивая плиткой);
• Использование кафельной плитки;
• ПВХ панели;
• Раздвижные конструкции (ставни, жалюзи, рольшторы);
• Утопленная разводка коммуникаций;
• Декоративные материалы.

Какой способ лучше

При выборе способа маскировки сантехнических трубопроводов нужно не забывать о том, что к ним должен оставаться свободный доступ.

Если трубы утоплены в стену, которая облицована кафелем, то в случае аварийной ситуации придётся частично разбирать плитку, чтобы обнаружить место протечки. И потому лучший способ закрыть разводки трубопроводов, не монтируя в стену — это сооружение легковозводимых конструкций из двух частей ДСП или фанеры, плотно сбитых между собой.

Также можно установить гипсокартонные и пластиковые короба, рольставни, дверки — гармошки, раздвижные конструкции с полотном ПВХ, фанерным, ламинированным. Для более точного определения лучшего способа в каждом отдельном случае следует исходить от расположения коммуникаций, требований, дизайна и бюджета.
