Размеры полипропиленовых труб в мм таблица. Размеры пластиковых труб: стандарты и параметры производства

Одной из важнейших характеристик стальной трубы считается ее диаметр (D). На основании этого параметра производятся все требуемые расчеты при проектировании объекта. Как подобрать диаметр, чтобы не ошибиться?

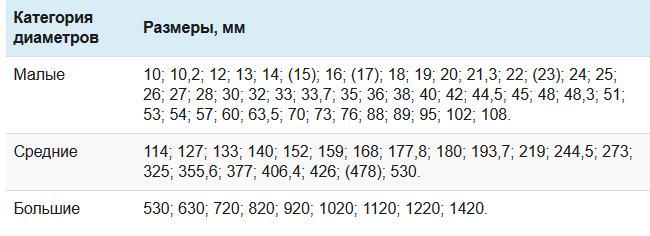

Диаметры металлических труб стандартизированы и должны соответствовать значениям ГОСТа 10704–91.

Условно они разбиты на несколько подгрупп:

• Большие – 508 мм и выше;
• Средние – от 114 до 530 мм;
• Малые – меньше 114 мм.

Изделия из металла и их наружные диаметры

Все виды металлических труб изготавливаются на заводе, основываясь на их внешнем диаметре «Dн». Стандартные значения диаметров показаны в нижеприведенной таблице.

В промышленности и строительстве в основном пользуются изделиями, диаметры которых находятся в диапазоне 426–1420 мм. Промежуточные стандартные размеры водопроводных труб берутся из таблицы.

Малый D металлических изделий в основном применяется для прокладки водопроводов в жилых домах.

Средний D металлических трубопроводов используется для прокладки городского водопровода. Такие водопроводные трубы используют промышленные системы, занимающиеся добычей сырой нефти.

Большие размеры стальных трубопроводов нашли применение в создании и прокладке магистральных нефтепроводов. Они же применяются и в газовой индустрии. По таким трубопроводам происходит подача газа в любой уголок планеты.

Маркировка полипропиленовых труб

Сфера применения зависит от материала изготовления продукта. Маркировка элементов отображает их технические характеристики.

По давлению

Каждый материал имеет свою особенность, главной характеристикой, по которой определяется область применения, является давление. Существует основных 3 типа — это:

• для системы теплый пол или проведения холодной воды в дом применяется деталь под номером N10, еще можно взять трубу PN 10. Их давление не составляет выше 10 атмосфер, что позволяет, без проблем проводит вещества;
• модель PN25 обладает структурой, которая состоит из нескольких слоев. Это увеличивает выносливость. По этой причине данный тип активно используется для монтирования системы горячего водоснабжения в зданиях разной высоты. Выдерживает давление до 25 атмосфер.
• тип PN20 или N20 имеет давление в 20 атмосфер, способен выдержать температуру до 85 — 90 градусов по цельсию. Поэтому они применяются для любых сантехнических работ.

Трубы довольно долго могут храниться, но нельзя допускать, чтобы они находились возле отопительных систем или устройств с высокой температурой. Это может негативно отразиться на качестве материала.

Интересно! Как выбрать счётчик для воды: его установка и варианты экономии

Внутренний Диаметр

Этот размер металлической трубы (Dвн) может иметь разные значения. Причем значение внешнего D всегда остается неизменным. Чтобы стандартизировать диаметр труб для водопровода, проектировщики пользуются специальным значением, называемым «условным проходом». Такой диаметр имеет свое обозначение Dу.

По сути, условным проходом является минимальное значение внутреннего диаметра данного изделия, округленное до целого числа. Округление всегда выполняется только в сторону максимального значения. Значение условного D регламентируется ГОСТом 355–52.

Для расчета внутреннего D пользуются специальной формулой:

Dвн = Dн – 2S.

Внутренние диаметры стальных изделий находятся в диапазоне от 6 до 200 миллиметров. Все промежуточные значения показаны в соответствующей таблице.

Диаметр металлических труб измеряется также в дюймах, который равен 25,4 миллиметра. В ниже приведенной таблице показаны значения диаметров изделий как в дюймах, так и в миллиметрах.

Таблица диаметров полипропиленовых труб

Уровень транспортируемых веществ относится к главным параметрам, на которые стоит обратить внимание. Если показатель не высокий, то делается установки вида с незначительным сечением. Чем выше уровень, тем больше берется диаметр стояка. Для не больших строений используются типы с сечением 1,6 — 11 см. Основная характеристика — это внутренний диаметр полипропиленовых труб, он подробно описаны в таблице.

Внешний диаметр/мм	PN 25 Внутренний диаметр/ Толщина стенки см	PN 20 Внутренний диаметр/ Толщина стенки см	PN 10 Внутренний диаметр/ Толщина стенки см
16	—	1,06/0,27	—
20	1,32/0,34	1,32/0,34	1,62/0,19
25	1,66/0,42	1,66/0,42	2,04/0,23
32	2,12/0,3	2,12/0,54	2,6/0,3
40	2,66/0,37	2,66/0,67	3,26/0,37
50	3,32/0,46	3,32/0,84	4,08/0,46
63	4,2/0,58	4,2/1,05	5,14/0,58
75	5/0,69	5/1,25	6,12/0,69
90	—	6/1,5	7,36/0,82
110	—	7,32/1,84	9/1

Пластиковые

В наше время альтернативой металлическим трубам стали их пластиковые аналоги. Причем их размеры имеют больше разброс. Материалом для такого изделия служит:

• Полипропилен;
• Полиэтилен;
• Металлопластик.

Каждый производитель таких труб сам устанавливает свою размерную сетку. Поэтому если изготавливается одна система, желательно использовать детали одного и того же производителя.

Безусловно, расхождения обязательно будут, но они будут минимальными, и не вызовут особых трудностей у хорошего мастера. Если у человека мало опыта, ему придется приложить некоторые усилия, чтобы подогнать все размеры.

Таблица размеров пластиковых труб для водопровода с применением полипропилена различной плотности показывает самые популярные модели.

Когда прокладываются всевозможные коммуникации, строители используют и другие диаметры водопроводных пластиковых труб.

Диаметры водопроводных труб в таблице помогают подбирать подходящее изделие для проведения ремонта или других работ.

Сечение полипропиленовых фитингов

Говоря о полипропиленовом трубопроводе, нельзя не упомянуть фитинги, которые отвечают за соединение всех его звеньев и образуют повороты, изгибы и ответвления магистрали. Эти элементы обеспечивают наиболее точное соответствие, позволяя на практике реализовать любую схему отопления.

Для полипропиленовых труб используются обычные фитинги или с резьбовой латунной вставкой. Первые соединяются с полипропиленовой сантехникой посредством диффузионной сварки, вторые полипропиленовые, как и металлические трубы.

Сегодня на рынке представлена арматура, размеры которой варьируются в довольно широком диапазоне, что позволяет легко выбрать подходящий образец. Выбор внутреннего диаметра фитингов для полипропиленовых труб определяет условия эксплуатации, это может быть 20 или 50 мм.

Существует два типа фитингов — это с резьбовыми соединениями и без них. Резьбовые фитинги являются съемными и прочными. Тип его выбирается в зависимости от условий эксплуатации. Например, при подключении накопительного бака удобна резьбовая съемная застежка, а при подключении шланга – цельная.

Для отопления и водоснабжения

Проводить воду в дом можно несколькими способами:

• по земле;
• по вершине.

Для этой работы подходят модели, которые обладают внутренней окружностью от 16 до 75 мм.

Если работы по монтажу проводятся внутри здания, то лучше использовать изделие с внутренним диаметром от 12 до 32 мм в сечении. Фитинги для полипропиленовой трубы с характеристикой разреза в 2 — 4 см используются для холодной воды.

При планировании установки системы горячено водоснабжения стоит обратить внимание на продукцию с размером от 0,2 до 1 см.

От правильного размера продукции напрямую зависит теплопроводность по всему зданию. Еще важно пронимать, что вода нагревается до высокой температуры, в среднем она составляет 100 градусов, поэтому лучше приобретать армированные модели.

Для канализации

В последние годы большинство строителей при прокладке канализационных систем пользуются продукцией, которая сделана из полипропилена. Это обусловлено тем, что они имеют массу достоинств и высокую выносливость.

Для проектирования частных домов выбираются типы с внешним параметром от 32 — 75 мм, для внутренних работ 100 — 110 мм. В промышленных масштабах ставят трубки размером выше 1,10 см.

Для вентиляции

Раньше вентиляционную систему создавали из металлических конструкций, сегодня предпочитают полипропиленовый материал. Окружность их сечений варьируется от 1 до 3 см, если прокладываются магистрали для вентиляции здания.

Чугунные

Такие изделия применяются для монтажа водопровода вне здания. В жилых помещениях чугунный водопровод устанавливается крайне редко. Этот материал обладает высокой прочностью, но повышенной хрупкостью. Его основным недостатком считается большой вес, высокая стоимость. Эксплуатация таких чугунных изделий рассчитана на долгие годы.

Чтобы сравнить размеры чугунных водопроводных изделий, ниже показана таблица, в которой приведены размеры чугунной трубы класса «А».

Как выбрать правильный размер полипропиленовых фитингов для домашней магистрали

Те, кто впервые сталкивается с покупкой стояков, не знают, какой внутренний диаметр полипропиленовой трубы необходим. Выбрать все элементы конструкции не составит никаких проблем, так как на всех изделиях присутствует специальная маркировка. Все технические характеристики, которые необходимы для проведения работ, указываются. Покупателю остается только внимательно подобрать всю фурнитуру по одинаковым параметрам.

Рекомендуется покупать все элементы от одного производителя, тогда не возникнет сложностей. В том случае, если изготовитель труб и фитингов разный, то можно осуществить проверку на совместимость. Просто нужно примерить, край одного изделия вставить в другой, если сидит плотно, то они идеально подходят.

Полипропилен — один из лучших материалов, он обладает множеством достоинств. Все конструкции имеют высокие показатели прочности и долговечности. Их можно использовать для частных коттеджей, а также в многоквартирных домах.

Как правильно перевести дюймы

Для таких вычислений существуют специальные таблицы. Возьмем, например, трубу с D = 1″. Наружный диаметр трубы для водопровода не будет иметь значение 25,4 мм. Трубная цилиндрическая резьба имеет наружный D = 33,249 мм. Почему это происходит?

Нарезка резьбы выполняется только по наружному диаметру. Следовательно, значение номинального диаметра нарезанной резьбы по отношению к внутреннему значению становится условным. Чтобы сделать расчет диаметра трубы для водоснабжения, нужно взять 25,4 мм и прибавить толщину стенки, умноженную на 2, получится 33,249 мм. С переводом дюймовых значений диаметров водопроводных труб в мм можно ознакомиться в нижеприведенной таблице.

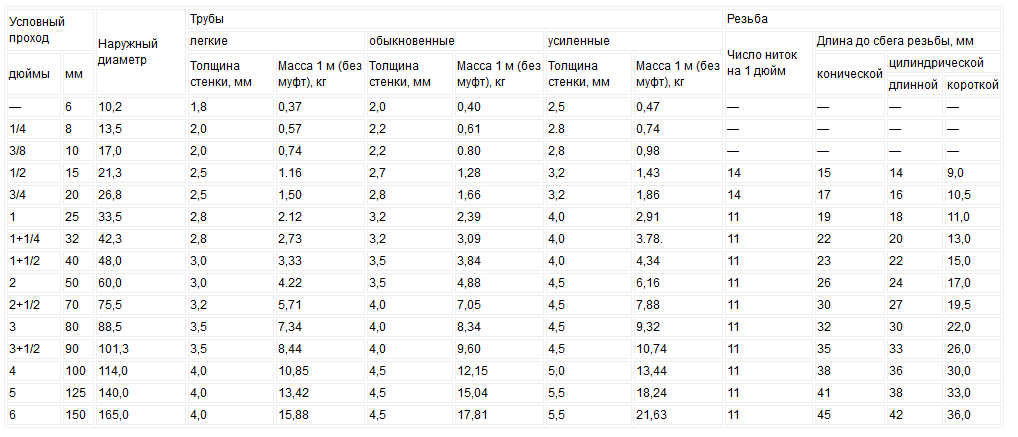

Стандартные диаметры стальных труб на таблице с толщиной стенки и массой регулирующимися ГОСТ. (Для водопроводных труб.)

Трубы стальные водо-, газопроводные (выписка из ГОСТ 3262-75)

Таблица перевода диаметров водопроводных труб из дюймов в миллиметры

Таблица перевода дюймов в миллиметры

От чего зависит выбор диаметра полипропиленовой трубы

Первый вопрос, который встает перед проектированием полипропиленового трубопровода — это диаметр. Его следует выбирать в соответствии с результатами гидродинамического расчета. Суть в том, чтобы выбрать наименьший допустимый размер трубы в конкретном сечении. При расчете учитывается рабочее давление и схема.

Диаметр – это значение, указывающее, где должны быть установлены те или иные трубки. Если внутренний диаметр большой (40 — 200 мм), то такие полипропиленовые трубы используются при строительстве сооружений, предназначенных для использования большим количеством людей (больницы, сауны, гостиницы, крупные магазины, развлекательные центры).

Достоинства и недостатки пластиковых труб

Полипропилен имеет ряд неоспоримых преимуществ перед трубопроводами из металла. К сильным сторонам материала можно отнести такие моменты:

1. Длительный срок эксплуатации. Производители уверяют, что трубы, использованные в холодном водоснабжении, могут прослужить не менее 100 лет.
2. Низкий вес. Полипропилен – лёгкий материал. Если сравнивать изделия аналогичной длины и диаметра из пластика и металла, первые будут легче примерно в 9 раз.
3. Простой монтаж. С установкой такого водопровода может справиться человек, не имеющий специальных навыков и знаний.
4. Повышенный уровень шумоизоляции. Трубы в жилой застройке не пропускают шумы.
5. Устойчивость к коррозии. Внутренняя поверхность трубы обрабатывается по специальной технологии, что исключает появление твёрдых образований, которые снижают пропускную способность трубопровода.

Кроме этого, можно отметить высокую устойчивость к низким температурам и динамическим нагрузкам. Такие трубы не нуждаются в специальном техническом обслуживании, реализуются в доступном ценовом сегменте.

Имеются у материала и некоторые недостатки. В частности:

1. Сохраняется высокая вероятность линейного расширения, что требует установки специальных компенсаторов.
2. Ускоренное старение материала под воздействием прямых солнечных лучей.
3. Низкая термоустойчивость, что подразумевает обязательное использование утеплителя.

Кроме этого, не допускается провисание трубопроводов настенного крепления, поэтому существенно увеличивается количество крепёжных элементов.

Виды и классификация

Предусмотрено 4 классифицирующие группы, которые подразделяются по параметрам рабочего давления. Выглядит это так:

1. PN 10. Применяются для транспортировки жидкости невысоких температур – до +45 градусов.
2. PN 16. Подходят для обустройства транспортной системы газа или жидкости, при условии, что температура теплоносителя не превышает +60 градусов.
3. PN 20. Широко применяемые трубы, способные выдерживать температуру до +95 градусов.
4. PN 25. Изделия для подачи горячей воды и пара, с температурой теплоносителя до +100 градусов.

Числовое обозначение каждой группы указывает значение давления в атмосферах внутри магистрали. Расчетное давление в зависимости от срока службы и температуры:

Температура (°С)	Срок службы (лет)	Тип трубы
		РN 10	РN 16	PN 20	PN 25
		Допустимое превышение давления, кгс/см2
20	10	13,5	21,7	21,7	33,9
	25	13,2	21,1	26,4	33,0
	50	12,9	20,7	25,9	32,3
30	10	11,7	18,8	23,5	9,3
	25	11,3	18,1	22,7	28,3
	50	11,1	17,7	22,1	27,7
40	10	10,1	16,2	20,3	25,3
	25	9,7	15,6	19,5	24,3
	50	9,2	14,7	18,4	23,0
50	8,7	13,9	17,3	23,5	21,7
	25	8,0	12,8	16,0	20,0
	50	7,3	11,7	14,7	18,3
60	10	7,2	11,5	14,4	18,0
	25	6,1	9,8	12,3	15,3
	50	5,5	8,7	10,9	13,7
70	10	5,3	8,5	10,7	13,3
	25	4,5	7,3	9,1	11,9
	30	4,4	7,0	8,8	11,0
	50	4,3	6,8	8,5	10,7
80	5	4,3	6,9	8,7	10,8
	10	3,9	6,3	7,9	9,8
	25	3,7	5,9	7,5	9,2
95	1	3,9	6,7	7,6	8,5
	5	2,8	4,4	5,4	6,1

По видам, изделия подразделяются на армированные и неармированные. Для второй группы допускается армирование такими материалами:

• Стекловолокно.
• Внутреннее армирование перфорированной фольгой.
• Внешнее – слоем алюминия.
• Композитное: внутренние прослойки из стекло – или фиброволокна.

для обустройства горячего водоснабжения или отопительных систем применяются только армированные трубы.

Металлопластиковые

Металлопластиковый вариант (PEX-Al-PEX) – это слоеный пирог из внутреннего и внешнего слоев полиэтилена, между которыми проложена алюминиевая фольга. Эти изделия больше предназначены для систем отопления. Но вполне можно сделать из такой трубы и водопровод. Только обойдется он достаточно дорого.

Основной недостаток металлопластика кроется в его многослойной структуре. Такую трубу из-за наличия алюминиевой прослойки сложнее паять. Плюс со временем эти слои могут отделиться друг от друга.

Водопровод из полиэтиленовых труб

Представляет собой полимеризованный при высоком давлении газ этилен. Процесс происходит в присутствии катализаторов. Примечательно, что зависимость механических свойств полиэтилена от давления в процессе производства обратная. Чем выше давление в емкости, тем ниже свойства конечного продукта.
Пластиковые трубы из полиэтилена высокого давления не применяются для устройства магистральных трубопроводов. Их можно применять в напорных коммуникациях, увеличивая толщину стенки, что влечет за собой удорожание продукции. В свою очередь, трубы из ПНД успешно используются на магистральных трубопроводах не только жидкостей, но и газа.

Типовые решения

По общему правилу для водопровода выбирают трубы диаметром 10 или 15 мм, при этом диаметр труб для стояка должен составлять 25 мм. Приобретая трубы указанного диаметра, будьте готовы к тому, что данные изделия не обладают ювелирной точностью. Т.е труба 10 мм на самом деле может иметь диаметр 10-12 мм.

Сложные сантехнические работы предполагают применение труб увеличенного диаметра. Они оптимальны для эксплуатации системы с многочисленным стыками, поворотами и перманентным изменением давления воды.

Резюмируем: при выборе обращаем внимание на следующие моменты:

1. Чем сложнее конструкция водопровода, тем больше диаметр труб.
2. Для труб с горячей водой требуются трубы с усиленной стенкой.
3. Чем выше норма потребления воды, тем больше диаметр труб.

Современную водопроводную систему невозможно проложить, если не разбираться в размерах труб. Важнейшее значение имеет сечение таких трубных изделий.
