Пару десятилетий назад установщики дверей мучились без шаблонов для врезки дверных замков и петель. Вырезали стамесками, фрезером. Подолгу — больше часа, все два или три. Зависело от опыта мастера. Стараясь не сделать криво, неаккуратно, чтобы смотрелось прилично. Других вариантов не было.
- Появились другие двери. Качество материала низкое — рассыпается при любых манипуляциях. В другом случае — дверь дорогая, боишься повредить. Клиенты понимают отличия хорошей работы от плохой. Знают как должно быть.
- Появились новые методы и инструменты для установки фурнитуры, и работать старыми стало невозможно. Без профессионального кондуктора для фрезера под петли и замки, способами доставшимися нам от дедов в наше время работают дилетанты.
- За 20 лет на рынке появился большой выбор инструментов. Теперь можно не страдать самому, а облегчить и ускорить работу — купить шаблон для врезки петель и замков. Рассмотрим самые ходовые варианты.
Какой нужен фрезер для установки замка
Для врезки петель и замков требуется выборка очень разных размеров. Для петель – неглубокая, по толщине полотна петель. Под замки – большая и глубокая выборка. Поэтому профессионалы, которые занимаются установкой дверей, чаще всего используют два разных фрезера:
- легкий для выборки под петли;
- мощный с большой фрезой для выборки посадки под замки.
При выборе фрезера для врезки замков в первую очередь определяется его возможность выполнить задачу, то есть достать по глубине до дна посадки. Для этого подходят следующие фрезеры:
- ход фрезы от 70 мм и выше;
- размер хвостовика (посадка цанги) 8-12 мм, предпочтительнее 12 мм;
- длина фрезы от 110 до 130 мм.
Как правило, фрезеры с такими характеристиками по глубине погружения имеют мощность более 2 кВт и вес около 6 кг. Они легко справляются с задачей, но работать ими не совсем удобно из-за больших габаритов и веса. Поэтому подбираются другие, более легкие варианты с такими же показателями по глубине, которыми удобно выбирать под замки, и под петли.
Как пример, BOSCH GOF 1600 CE PROFESSIONAL:
- мощность электродвигателя -1600 Вт (1,6 кВт);
- обороты фрезы — от 10 000 до 25 000 об/мин;
- амплитуда хода фрезы вверх-вниз — 76 мм;
- сменные цанги для фрез с хвостовиками — 8 мм, 10 мм и 12 мм;
- вес 5,8 кг.
Есть модели с подходящими по глубине характеристиками с такой же и большей мощностью, до 2,5 кВт и у многих других брендов.
Более мощный и тяжелый фрезер менее удобен для таких работ из-за большего веса и габаритов, но легче справляется с задачей, так как при выборке глубоких ниш под замки и ручки-защелки фрезер испытывает значительные нагрузки.
Для ограничения выборки по глубине используется подставка-регулировка с тремя винтами на разной высоте. Эта функция есть практически на всех моделях, поэтому при выборе ее не выделяют как специальную или отдельную.
Порядок действий по изготовлению устройства для врезки петель.
Нарезаем заготовки. Делаем из доски основание. Отрезаем упорную рейку размерами 50×20×580 мм. Вырезаем лобзиком прямоугольное отверстие.
Дорабатываем его цилиндрической фрезой, чтобы было всё максимально ровно. Просверливаем в доске шесть сквозных отверстий ø6,2 мм для вставки шести болтов с шестигранной головкой.
Совет. Для того чтобы болты не прокручивались во время завинчивания барашек, необходимо головки болтов утопить в тело доски основания нашего устройства.
style=»display:inline-block;width:336px;height:280px» data-ad-client=»ca-pub-3518738935631683″ data-ad-slot=»6877683473″>
Для этого просверливаем не насквозь отверстия ø9 мм на глубину 5 мм. С помощью молотка утапливаем болт вровень с плоскостью доски. Вырезаем лобзиком накладки для упоров из МДФ толщиной 10 мм. Размечаем и фрезеруем прорези фрезой ø8 мм.
Эти прорези дают нам возможность регулировать упоры для нужного ограничения движение фрезера, когда будем врезать петли.
В итоге у нас должен быть такой комплект деталей.
Собираем всю конструкцию.
Какие фрезы использовать
Для врезки замка в межкомнатную дверь используются пазовые концевые фрезы с режущей кромкой на боках и торце.
Есть специализация — фрезы, предназначенные именно для этой операции. Они отвечают требованиям по глубине и ширине выборки, резцы выполнены из твердых сплавов (типа ВК8), которые одинаково хорошо выбирают пазы в древесине любой твердости, МДФ, пластике и композитных материалах, хорошо прорезают ламинат.
Такие фрезы выпускаются разных размеров. Средние значения:
- высота режущих ножей 30 мм;
- диаметр рабочей части фрезы 12 мм;
- общая длина фрезы 120 мм;
- хвостовики в трех вариантах – 8 мм, 10 мм и 12 мм.
При ходе фрезы на фрезере 70 мм такой фрезой можно выбрать паз под замок глубиной около 90 мм.
Также есть фрезы больших размеров:
- диаметр рабочей части 16 мм;
- общая длина 130 мм.
Их стоимость колеблется около 1500 руб., плюс/минус 300-500 руб. Но есть экземпляры стоимостью всего 150-500 руб. и свыше 3000 руб.
Полотна многих современных дверей из МДФ, брусков (не из деревянного массива) могут иметь небольшую толщину бокового бруска, в который врезается замок. Например, 50 мм, за которыми начинается пустота. Для таких дверей не обязательно использовать длинные фрезы с большой глубиной выборки.
Шаблоны
Разовые работы можно аккуратно выполнить без специальных сложных шаблонов, используя только параллельный упор, ограничивающий смещение фрезы за разметку в одну сторону.
Но для профессиональных работ с большими объемами часто используют специальные шаблоны. Это могут быть как наборы шаблонов для разных конфигураций фурнитуры, так и универсальные с регулировкой размеров.
Используются как самодельные, так и заводские готовые варианты.
Пример конструкции одного из заводских шаблонов:
Устройство дает возможность установить и передвигать фрезер в том положении, которое требуется для выборки точно по месту.

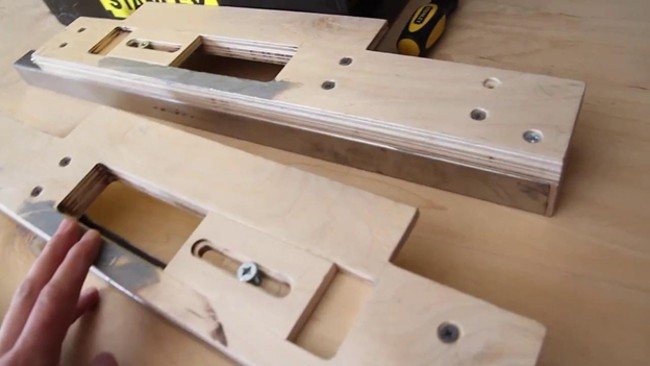

Пример самодельных шаблонов:
Такое приспособление есть смысл делать, когда предстоит большой объем работ.
Как врезать замок в межкомнатную дверь
Врезка замка в межкомнатную дверь всегда начинается с разметки. Для того, чтобы фреза не вырывала края ламината, место прорези иногда оклеивают малярным скотчем и на нем делают разметку. Или прорезают острым ножом.
Выборка под замок делается в 2 уровнях:
- мелкая выборка под накладную планку, на глубину её толщины.
- глубокая выборка под тело самого замка.
Сначала определяется высота расположения замка. Затем от нижней отметки вверх накладывается замок, и по его накладной планке делаются отметки.
Разметка под сам замок наносится после того, как выполнена мелкая выборка под накладную планку. Под сам замок разметку делают так:
- Находится центр дверного полотна по толщине. Например, если толщина 37 мм, центр отмечается на 18,5 мм от края.
- Замеряется толщина замка. Если она 18 мм, отмечается по 9 мм в обе стороны от центра полотна.
- Таких разметок делается несколько точек, затем они соединяются линией карандаша или маркера.
Разметка по длине делается по фактическому размеру замка, его прикладывают и делают разметку по факту.
Настройка инструмента
Настройка проводится два раза:
- Для неглубокой выборки под накладную планку замка, фреза выпускается за пределы опорной платформы на толщину этой планки. Например, 2 мм. Выставляется параллельный упор так, чтобы фреза не могла выйти за край разметки, с одной стороны, а шла точно по разметке. Вторую линию разметки при вырезке без шаблона контролируют вручную, визуально.
- После мелкой выборки фрезу выпускают на нужную глубину под глубокую выборку, под сам замок.
Примерный ход работ по такой врезке можно увидеть на следующем видео.
Примерный потому, что последовательность разметки здесь другая – наносится сразу вся разметка для накладной планки и тела замка. Но после выборки ниши под планку разметка под сам замок снимается. Поэтому лучше придерживаться вышеописанного порядка разметки:
- Разметка под планку.
- Выборка.
- Разметка под сам замок.
Выборка под замок с помощью не одного параллельного упора, а двустороннего регулируемого шаблона показана и понятна из следующего видео:
Дополнительное оборудование
Дополнительные работы при монтаже межкомнатных дверей часто сопряжены с регулированием петель и отделкой откосов. Регулирование необходимо для того, чтобы проверить плотность прилегания двери к коробке. При необходимости крепежный элемент подкручивается отверткой, либо ослабляется. На данном этапе работ понадобится набор отверток.
Чтобы выполнить штукатурку откосов, нужно подготовить комплект, включающий такие наименования, как:
- Шпатели
- Ванночка для раствора
- Комплекс кистей и валиков
- Набор для затирки
В идеале для монтажа межкомнатных дверей лучше приобрести профессиональное оборудование. Такие инструменты испытаны специалистами и надежны, и поэтому гарантируют качественно выполненную работу. Но цены на такие приспособления достаточно высокие.
Какие фрезы использовать для установки петель
Выборку под петли можно сделать той же большой фрезой, что и под замок. Но, как правило, для этого применяются пазовые фрезы с режущей кромкой на торце и по сторонам меньшего размера, чем под замок.
Специальная петельная фреза выглядит так:
У неё более короткий, чем у замковой фрезы, хвостовик и широкая режущая часть.
Профессионалы, которым ежедневно приходится работать с десятками дверей, используют для этого под петли не только отдельную фрезу, но и второй легкий фрезер. На нем один раз выставляют нужную глубину по толщине петли, и не нужно каждый раз менять регулировку под замок и обратно под петли. Это ускоряет работу.
Как врезать петли своими руками
Настройка фрезера сводится к двум приемам:
- установка фрезы на нужную глубину по толщине петли;
- если выборка делается с приспособлениями, установка параллельного упора или двустороннего шаблона на нужные размеры, точно по размерам выборки по ширине.
Фрезу легко выставить по глубине следующим приемом:
- Отпускается зажим фиксации платформы по высоте, фрезер ставится на ровную площадку.
- На площадку строго горизонтально (без подъема за счет втулки) кладется петля.
- Фрезер опускается так, чтобы фреза коснулась петли.
- Положение фиксируется.
Петлю можно подложить не под фрезу, а на регулятор-ограничитель глубины на платформе, далее все тоже самое.
Петли накладывают на место расположения. Главное – соблюдать соосность петель, оси должны находиться на одной линии. Если оси петель будут закреплены криво относительно друг друга, при открытии/закрытии двери петли будет выламывать, дверь будет открываться туго или не закрываться до конца.
Для контроля соосности можно использовать ровный уголок или брусок, длины которых хватает на 2 петли. Также выверяются размеры до края дверного полотна на обеих концах разметки, то есть обе петли должны быть строго параллельно полотну и находиться на одинаковом расстоянии от края.
Контур отмечают, прорезая периметр острой стамеской, монтажным ножом или резцом. Желательна глубокая прорезь, тогда ламинат не будет рваться при выборке. Разметка должна оставаться на полотне, так как она изначально наносится за пределами петли.
В продаже есть петли с закругленными и прямыми углами. Фреза на углах выборки оставляет полукруг. Если петля прямоугольная, закругления на углах выборки выбирают с помощью стамески.
В идеале петля не должна болтаться в нише, а садиться плотно под легкими ударами молотка.
Аналогично размечается и выбирается посадка на дверной коробке (стойке). Наглядно и понятно весь процесс можно увидеть на видео ниже, в нем показан полный процесс врезки, а выборка на коробке (стойке) начинается с 15-ой минуты.
Если полотно на несколько мм короче стойки (допустимые зазоры), разницу делят пополам вверху и внизу. То есть, после монтажа двери на место вверху и внизу дверного полотна должны быть одинаковые зазоры, например, по 2-3 мм.
В итоге, ручной электрический фрезер — современный инструмент, который отлично подходит для врезки замков и петель в межкомнатные и другие деревянные двери. Задача мастера заключается лишь в том, чтобы правильно выставить глубину фрезерования, направлять и удерживать фрезу в рамках разметки.
Ручной инструмент
Помимо перечисленного выше электрического инструмента, также могут понадобиться следующие ручные приспособления, большинство из которых имеется в арсенале домашнего мастера-любителя:
- Ручная ножовка с мелким зубом и стусло, если отсутствует возможность приобретения электрической пилы.
Ручная ножовка и стусло
- Струбцины или другие фиксирующие устройства, с помощью которых можно надёжно закрепить обрабатываемую поверхность, чтобы исключить риск образования брака.
Струбцины для фиксации полотна
- Молоток с массой бойка от 300 граммов для успешного забивания анкеров в тело ранее просверленного отверстия для фиксации коробки.
- Напильник для доработки торцов изделий после раскроя.
Напильник ручной
- Мягкая наждачная бумага или другой абразив, в случае необходимости шлифовки плоскости после раскроя и обработки грубым напильником.
- Ручная отвёртка с шлицевым или крестовым наконечником для ручной затяжки метизов, либо винтов при сборке замка.
Крестовая отвертка с прорезиненной рукояткой
- Ручная стамеска, в случае необходимости доработки пазов под врезные элементы.
- Набор свёрел для перфоратора и дрели.
- Несколько бит для шуруповёрта, в зависимости от формы головок метизов.
- Резиновая киянка для успешной фиксации пластиковых заглушек на саморезы, либо декоративных пластин на замки.
Резиновая киянка
- Кисть и ёмкость для краски, при необходимости самостоятельного покрытия полотна защитными или пигментными составами.
- Краскопульт, в случае покрытия двери лаком при проведении купажирования полотна.
Краскопульт
- Монтажный пистолет для запенивания и герметизации стыков, а также для нанесения состава «жидкие гвозди», в случае фиксации доборов и наличников на адгезионные вещества.
Монтажный пистолет для герметизирующего вещества
- Ёмкость для приготовления цементно-песчаного раствора.
Мастерок и правило
- Мастерок и правило для доработки проёма, при необходимости.
Замешивание цементно-песчаной смеси
Для очистки поверхности двери или коробки после обработки, потребуется ветошь, щётки с мягкой щетиной, а также другие приспособления для уборки изделия.
Щётка для очистки поверхности от пыли
