Если говорить об устройстве дверного замка, можно выделить принципиальные отличия для разных его видов. Сегодня в квартирах и домах устанавливаются самые разнообразные конструкции, которые способны защитить жилище от воров и в то же время являются удобными для использования. Для того чтобы лучше ознакомиться с ассортиментом фурнитуры для входных и межкомнатных дверей и их особенностями по ГОСТ, стоит рассмотреть отдельные виды изделий более подробно.
На сегодняшний день существует огромное многообразие дверных замков
Как выбрать замочный механизм
Можно вставить в дверное полотно следующие защитные устройства:
- цилиндровый;
- ригельный;
- электронный;
- сувальдный;
- кодовый.
Для каждого устройства характеры определенные минусы и плюсы. Цилиндровый замок состоит из маленьких цилиндров, последовательно собранных внутри одного механизма. Для него характерна высокая надежность.
Цилиндровый замок
Но такая конструкция легко высверливается. Для усиления степени защиты рекомендуется устанавливать бронированные накладки. Для защиты от высверливания в конструкции предусмотрены шарики.
Механический цилиндровый комплект защиты обладает следующими плюсами:
- простая эксплуатация;
- быстрая замена;
- легкий ремонт;
- возможность установить на деревянную и металлическую дверь.
Чаще устанавливают ригельный замок. Так как конструкция обладает низкой степенью надежности, её используют одновременно с дополнительной системой защиты. Внушительный размер – основной плюс ригельного замка.
Ригельная система
Магнитный механизм часто устанавливается на входных дверях в подъезд. Такая конструкция редко взламывается.
Магнитная система
Специалисты советуют использовать сувальдную систему защиты. Этот универсальный вариант обладает высокой степенью надежности. Из-за узкой замочной скважины затрудняется взлом. Такой механизм монтируется на бронированное и деревянное полотно входных дверей.
Сувальная система.
Электромагнитный агрегат считается дополнительным средством защиты дома и квартиры от взлома. Монтаж такой конструкции стоит дороже самого замка. При выборе дверного устройства учитывается его надежность и финансовые возможности.
Нюансы сборки запирающих устройств – советы специалистов
К сборке замка многие люди относятся достаточно вольно, считая это занятие весьма простым. На самом деле подобная работа скрывает множество подводных камней. Чтобы их обойти, нужно воспользоваться следующими советами специалистов.
- После самостоятельной сборки замка не забывайте проверять его работоспособность, вставив в него ключи.
- Проверяйте расположение элементов внутри замка согласно схеме.
- Не перетягивайте крепежные элементы, это может нарушить работу секрета.
- Сувальды должны крепиться в замке достаточно плотно, если они выпадают, значит, вы сделали что-то не так.
- Обнаружив поврежденные элементы в замке, замените их, если замены не нашлось, меняйте замок. Никогда не устанавливайте неисправное запирающее устройство на дверь.
Если вы задумались о том, как собрать дверной замок схема вам в помощь. Ведь именно схема к конкретному запирающему устройству содержит исчерпывающую информацию, которая необходима вам для успешной его сборки/разборки. Помните также, что далеко не всегда нужно самостоятельно лезть в недра замка и терять время на проблему, которую вы не можете решить. Доверяйте подобную работу специалистам, не будьте скупы.

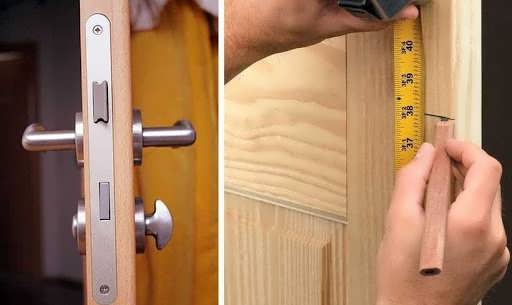

Ставим замок в деревянную дверь
Монтаж врезного замка для деревянной входной двери осуществляется на любой высоте от уровня пола, но как правило 95-105 см от пола. Процесс врезки осуществляется по следующей схеме:
Схема врезки замка в деревянную дверь
- прикладывание заднего торца устройства к торцу полотна. Обвод контура карандашом. Рисунок должен находиться в центре торца;
- просверливание отверстий;
- чтобы подровнять стенки паза, используется молоток и стамеска;
- замок вставляется в отверстие;
- обвод контура лицевой накладки;
- вырубка древесины;
- разметка положения личинки;
- обустройство нужных отверстий;
- окончательная вставка защитного устройства с последующей фиксацией;
- конструкция вставляется в личинку;
- проверка работоспособности устройства;
- смазывание механизма;
- фиксация планки.
На дверное полотно можно установить накладное защитное устройство. Для этого прикладывается к полотну шаблон запора. Выполняется разметка отверстий под цилиндр и крепеж. Просверливается сквозное отверстие.
С внешней стороны вставляется цилиндр с кольцом. Изнутри прикручивается пластина. При этом её край должен быть на одном уровне с торцом дверного полотна. Затем рекомендуется освободить задвижку, а устройство прикрутить к пластине.
На косяке выполняется разметка положения запора. На коробке делается выемка. Это обеспечит укладку планки вровень с коробом. При отсутствии перекосов дверь закрывается легко. В таком случае фиксируется пластина на косяке.

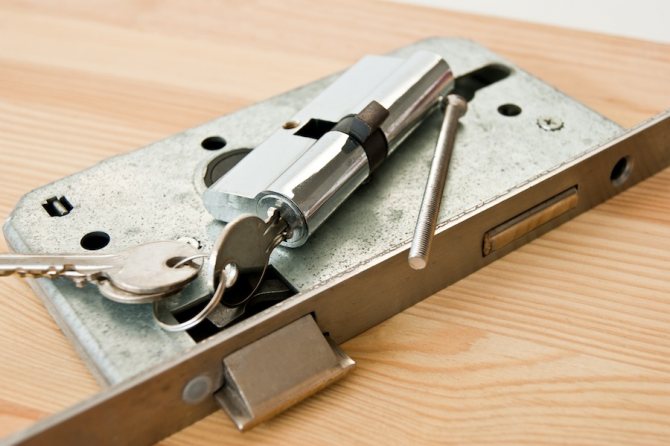

Готовимся к сборке дверного запирающего устройства
Обычно для того, чтобы установить или починить замок, требуется его сборка и разборка. Перед установкой замок разбирают для того, чтобы убедиться в отсутствии бракованных элементов секретного механизма и для удаления инородных предметов из него. Ну а для того, чтобы осуществить ремонт, без разборки замка обойтись просто невозможно.
Многие обыватели, пытаясь разбирать замок, допускают распространенную ошибку, которая приводит к тому, что собрать воедино все детали устройства они, потом не могут. Казалось бы, что может быть глупее? Но на самом деле, как утверждают специалисты, которым приходится часто общаться с такими «горе-мастерами», такое происходит сплошь и рядом.
Впросак можно попасть даже в том случае, если запирающее устройство было разобрано без демонтажа корпуса с дверного полотна, просто для профилактической чистки механизма от пыли. Стоит не заметить пружинку, случайно вылетевшую из недр секрета и вот вам проблема. Чтобы не сталкиваться с подобными неприятностями не стоит спешить вскрывать корпус замка. Сначала достаньте очень важный предмет под названием схема дверного замка, естественно того, который вы разбираете.
Если схема не шла в комплекте с замком, ее можно раздобыть в сети Интернет. Изучив схему, вы будете знать:
- комплектность элементов, содержащихся в корпусе устройства;
- их расположение;
- о том, как один элемент крепится к другому;
- каковы функции каждого элемента.
Схема запирающего устройства – это далеко не все, что нам может потребоваться для его разборки и сборки. Голыми руками замок не разберешь, нужны инструменты и смазка.
- Отвертки, которые нужно подбирать в соответствии с используемыми в замке крепежными элементами.
- Оригинальный ключ, который потребуется для проверки работоспособности секретного механизма.
- Пинцет, шило и лупа. Инструменты, которые требуются для работы с мелкими деталями.
- Специальная смазка, рекомендуемая производителем, либо WD-40. Также для смазки дополнительно хорошо использовать графитовый порошок.
- В зависимости от целей сборки/разборки нужны: комплектующие к замку для его ремонта, кисточка или пылесос для чистки от пыли и так далее.

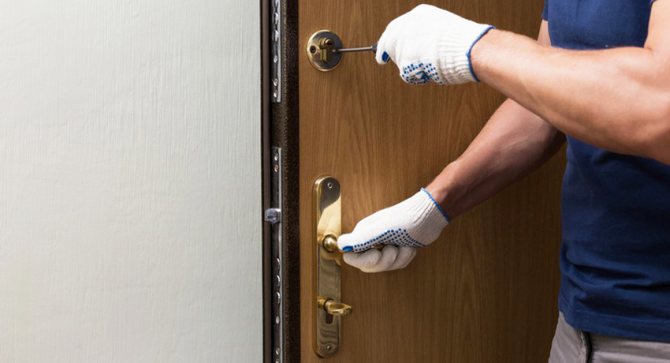

Ставим замок в металлическую дверь
Для монтажа врезного устройства в металлическое полотно необходимо подготовить отверстие для ручки и под скважину. Затем карандашом и рулеткой выполняется наметка положения устройства.
Дрелью высверливают по краям отверстия. Для обработки краев используется напильник. Замок устанавливается в полотно. Отмечается положение креплений. Затем высверливают отверстия, нарезается резьба.
Необходимо определиться, где будет стоять ручка. Защитная конструкция прикладывается к полотну, делают метки. Высверливаются отверстия. Проверяется работоспособность механизма. Устанавливается ручка, прикручивается накладная панель. С другой стороны полотна просверливается отверстие под ригели.
Также рекомендуем ознакомиться с пошаговой инструкцией по установке замка на металлическую дверь.
Перед установкой электронного замка на входную дверь рекомендуется его проверить на работоспособность. Универсальная конструкция управляется ручкой, которая открывает дверь изнутри.
Система защиты состоит из следующих деталей:
- замок;
- источник питания;
- панель, чтобы ввести код;
- сканер отпечатков пальцев либо механизм, который считывает карту.
На металлическое полотно можно установить накладной замок. Для этого его прикладывают к двери, выполняя разметку под штифты, крепления. Рассматриваемый механизм устанавливается выше врезного аналога.
На полотно устанавливаются крепежные штифты. С учетом выполненных меток высверливаются отверстия под выход скважины на внешнюю часть полотна. На штифты фиксируется накладка изнутри дома.
Следующий этап – проверка работоспособности защитного устройства с последующей фиксацией корпуса на полотне. С другой стороны устанавливается накладка. Чтобы зафиксировать ригели, применяется накладной блок. Он фиксируется с другой стороны на короб. Для этого в раме выполняется отверстие, нарезается резьба.
Панель фиксируется винтами. Некоторые накладные механизмы предусматривают вырезку углублений в коробе. В таком случае короб выступает до уровня самого замка.
Накладные конструкции
Более простой можно назвать конструкцию замка накладного типа. Сегодня они используются все реже. Особенностью устройства накладного дверного замка является то, что согласно ГОСТ он крепится на полотно без дополнительного углубления. Состоит система из двух частей: основная часть содержит личинку и защелку с одной стороны, скважина выходит наружу с обратной стороны. Вторая часть – это ответная панель, куда заходят ригели.
Ответная часть также накладная, поэтому если делать установку своими руками, на раме должно быть обеспечено удобное её размещение строго напротив выхода штифтов.
Накладная модель замка
Как поменять личинку
Замена личинки цилиндрового механизма начинается с демонтажа самого замка. Для этого отвинчивается шуруп, расположенный в торце конструкции. Затем нужно надавить на деталь, подтянув к себе цилиндр.
Старая личинка заменяется новым аналогом. Он должен четко совпадать по параметрам с предыдущей личинкой. Для фиксации устройства используется винт. Чтобы зафиксировать личинку, вставляется сердцевина в гнездо. Затем тестируется замок. Ключ должен прокручиваться бесшумно и плавно.
Новая личинка замка должна быть аналогом старой
Если нужно заменить личинку в крестообразном механизме, тогда рекомендуется установить новую систему. Это объясняется низкой надежностью данного механизма. Аналогичная ситуация наблюдается при ремонте дискового замка. Замена личинки в штифтовом механизме производится по аналогичной схеме, что и в цилиндровом замке.
Для замены личинки в более сложных механизмах потребуется помощь профессионалов.
Как собрать сувальдный замок. Разбираем/собираем сувальдный замок своими руками
Секрет сувальдного замка гораздо больше по размеру, чем личинка цилиндрового запирающего устройства. Получить доступ к элементам секрета гораздо проще, а значит собрать и разобрать до конца подобный замок можно без специальных инструментов. Однако перед демонтажем секрета сверьтесь со схемой, ведь положение сувальдных пластин в разных замках может отличаться.
Чтобы разобрать сувальдный замок нужно подготовить отвертку, подходящую смазку и ветошь. Прежде всего, выкручиваем крепежные элементы, удерживающие крышку корпуса замка. Снимаем крышку, обнажая тем самым секретный механизм и остальные элементы, находящиеся в корпусе. Нас будет интересовать подпружиненная стопка металлических пластин с причудливыми вырезами, это и есть секрет замка.
Отводим пружины в сторону и извлекаем стопку пластин из корпуса. Обратите внимание, что пластины нанизаны на специальные крепежные элементы и непосредственно соприкасаются со стойкой хвостовика. Благодаря этому собрать пластины как-то иначе довольно трудная задача.
Произведя с пластинами нужные нам манипуляции, собираем секрет обратно. Пластины в стопке располагаются в определенном порядке, изменение этого порядка приведет к перекодировке секрета. Значит нужно собрать пластины в той же последовательности. Вставляем пластины по одной в крепежные элементы секрета и поочередно подпружиниваем. Как только все элементы будут установлены, можно закрывать и привинчивать крышку корпуса замка.
Уход за входным замком
Для ухода за дверным устройством используется специальная смазка, которая может быть следующих видов:
- силиконовая;
- литиевая;
- масляная.
Постоянное смазывание замка обеспечит длительную эксплуатацию механизма
Для каждого состава характерны определенные ценные свойства. Если замок смазывать постоянно, тогда он будет функционировать без проблем. Одновременно рекомендуется смазывать петли. Для увеличения эксплуатационного срока замка рекомендуется не воздействовать силой на сам цилиндр в процессе его установки, при повороте либо вставке ключа.
Нельзя вставлять 2 ключа с двух сторон двери одновременно. Также не рекомендуется вставлять в цилиндр различные предметы. Запрещено поворачивать вставленный ключ, если он не дошел до упора. Если устройство заедает, рекомендуется его очистить от грязи и пыли.

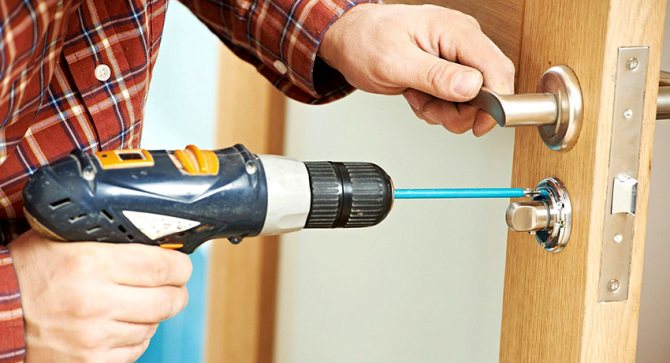

Нужные инструменты для монтажа
Для закрепления замочной конструкции не обязателен вызов мастеров. Достаточно определить инструменты для самостоятельной операции.
Для всех операций необходим маркер; стамеска; сверло с диаметром 2,3см. (перьевой тип); простой карандаш; шуруповерт; саморезы, замок и ручки из комплекта; канцелярский нож; строительный скотч; электродрель; фреза по дереву с диаметром 5см. Если у вас не маркера, то его можно заменить простым карандашом.
Основные и дополнительные инструменты для монтажа вручную
К дополнительным, но не менее важным инструментам относится сверло. Для ручной установки оно обязательно. Его можно взять в отделах с дверной фурнитурой (мебельном, гипермаркете, строительном рынке). Лучше брать не одно, а сразу набор сверл для дерева.
Сверла должно быть шире запирающего устройства, поэтому имея набор можно подобрать необходимый размер. Также понадобится перфоратор для выравнивания и увеличения проема. Для обработки труднодоступных частей подойдет электролобзик.
Не пропустите: Как выбрать электромеханический замок — особенности, плюсы и минусы
Маркеры хорошо делают разметку на полотнах, но они впитываются и трудно выводятся в случае промаха. Карандаш оставит меньше следов, но немного будет виднеться на поверхности. Карандаш берут средней жесткости, чтобы слишком мягкий не размазался, а твердый не оставил неисправимые следы.
Нужно точно выполнять замеры и отметки, не только чтобы не оставить лишних следов, но и ровно выпилить все части. При неправильном запиле конструкция будет заедать или замковый механизм невозможно будет вставить в пазы.
Для точных замеров нужна рулетка, строительный уровень и штангенциркуль. Штангенциркуль позволяет измерить необходимое залегание декоративных планок, пазов, навесов.
Удобная длина рулетки или металлической линейки 3м.-5м. Металлическая линейка не испортится при случайном столкновении с другими инструментами, поэтому прослужит дольше.
Уровень нужен для ровной установки дверей и выявления перекосов, которые повлияют на долгую эксплуатацию. Для пропилки наличников и брусков лучше применять торцевую пилу. Она не раскалывает край как лобзик или ножовка. Для установки ручек, замка и навесов может понадобиться отвертка (для затягивания метизов). После приготовления всех инструментов можно начинать монтаж.
Подбираем фрезер для самостоятельного монтажа
Постановка замка в межкомнатную дверь фрезером проще, легче чем сверлом. Он ускоряет работу, ведь быстро получается аккуратное отверстие. Фрезер может быть вертикальным (погружным), выполняющий произвольно устанавливать глубину пазов. Аппарат очень мощный и тяжелый.
Поэтому для работы дома лучше применять специальный фрезер, который имеет меньший вес и мощность. При монтаже инструмент для врезки замков должен быть удобен, тогда работа выйдет аккуратной. Если специализированный фрейзер хороший, то кнопка работы позволяет контролировать степень вращения, добавляя плавности.
При подборе устройства важна длина шнура, вес, расположение управляющих элементов и выполняемые функции. Обязательно до приобретения включают станок и смотрят на передвижение головки (должно быть свободным). Если имеются перекосы либо люфты, то устройство не подойдет для работ.
Для комфортной работы важна регулировка скорости вращения. Хорош переключатель с дискретным принципом вращения. Наличие защиты на переключателе позволит уберечь устройство от пыли, деревянных опилок и механических повреждений. Также важен показатель вылета фрезы. Если он больший, то сложно будет просверлить отверстие до необходимой отметки.
Из дополнительных функций важна широта обзора поверхности, минимальность шумов, подсветка, различные насадки и т.п.
