Как собрать надежный каркас из профиля под гипсокартон

Фальшстены, подвесные потолки, короба и откосы – все это, как правило, каркасные конструкции, обшитые листовыми материалами. Самый распространенный каркас под гипсокартон – изготовленный из профиля, но встречаются и деревянные. Каркас для гипсокартона (обрешетка) несет серьезную нагрузку, поэтому собирать ее желательно, придерживаясь установленных правил и рекомендаций.

Технология

Очерёдность работ. Монтаж каркаса для гипсокартона, а в последствии и самого гипсокартона, следует выполнять до устройства чистых полов. Все влажные работы — стяжка, штукатурка, наливные полы, должны быть завершены. Электропроводка, водопровод и канализация также должны быть разведены. Температура в помещении не должна быть ниже 10 градусов.

Тип каркаса. Каркас на стену можно собрать из двух типов профиля — потолочного и стоечного. В статье мы рассмотрим наиболее распространённый и трудоёмкий вариант из потолочного профиля 60х27мм. Поэтому инструмент и комплектующие будут подобраны именно для этого типа каркаса. А трудоёмкий он потому, что при использовании такого профиля обязательно применение дополнительных креплений в виде подвесов, минимум 2 штуки на каждый профиль. При сборке же каркаса из стоечного профиля 50х50мм такие подвесы не нужны.

Несмотря на больший объем работ, каркас из потолочного профиля позволяет сэкономить площадь помещения. Особенно это актуально для маленьких комнат. Если квартира большая, или это промышленное помещение, то можно смело использовать стоечный профиль 50х50мм, в этом случае экономия 3-4 сантиметров в толщине стены не существенна, зато работа будет происходить заметно быстрее.

Перед началом работ, важно помнить следующее правило:

На лицевой стороне каркаса не должно быть ни одного самореза!

Саморезы, даже самые плоские с пресс-шайбой, всё равно будут выпирать относительно всей плоскости каркаса. Гипсокартон не должен ложиться на выпуклые шляпки саморезов, это приведёт к деформации плоскости стены.

Одному или вдвоём? Лучше всего, если монтаж каркаса, да и гипсокартона тоже, будет производиться с напарником. Одному не всегда удобно делать разметку, работать с отвесом, устанавливать и прикручивать профили. Вдвоём, однозначно, и быстрее, и удобнее.

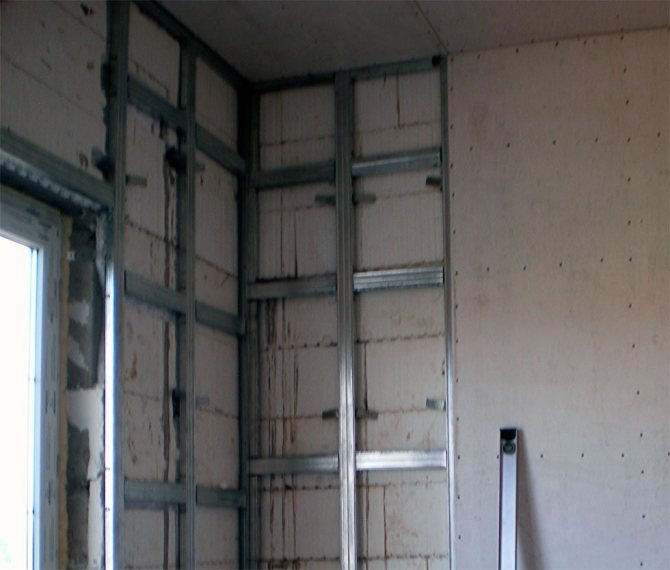

Из чего состоит каркас? В результате у вас должна получиться решётка из направляющего и потолочного профилей, усиленная подвесами и перемычками.

Каркас из потолочного профиля для гипсокартона на стену

1. Направляющий профиль
2. Потолочный профиль
3. Прямые подвесы
4. Перемычки из потолочного профиля

На рисунке изображен общий вид каркаса. Всё о размерах деталей, видах комплектующих и саморезов, расстоянии между профилями, перемычками, мы расскажем подробно ниже в статье. А пока поговорим об инструменте.

Материал каркаса из металлических профилей

Чем хорош выпускаемый материал для гипсокартона? Стандартной универсальностью. Что бы вы ни планировали строить, перегородку, потолок, нишу, везде используются стандартные профили ( о профилях читать тут и тут), стандартные листы гипсокартона, даже стандартные саморезы. Разница лишь в размерах.

Поэтому для любой конструкции из гипсокартона, используется материал из следующего списка (в скобках я показал маркировку профиля по евро стандартам).

Профиль стоечный, маркировка ПС (CW), пример на фото.

Профиль направляющий, маркировка ПН (UW), пример на фото.

Профиль потолочный ПП (CD), пример на фото.

Профиль направляющий потолочный ПНП (UD), пример на фото.

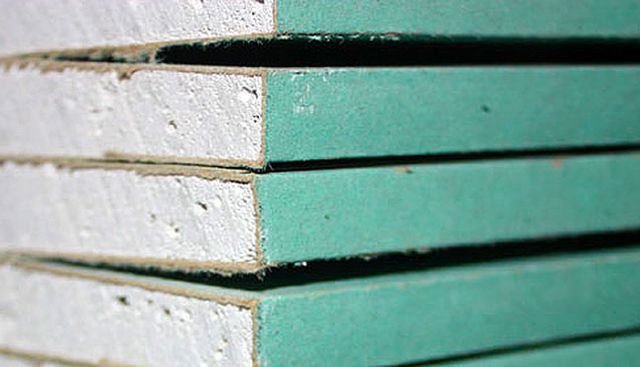

Листы по новой маркировке (в скобках старые обозначения).

• ГСП-А (ГКЛ): простой лист, размер 1200×2500÷4000 мм, толщины 9,5; 12,5,15 мм;
• ГСП-Н2 (ГКВЛ): влагостойкий лист, размер тот же;
• ГСП-DFH3IR (ГКЛУ): лист усиленный.
• ГСП-DF (ГКВО): огнестойкий лист, размер тот же, но нет листов 9,5 мм.

Саморезы для скрепления профилей: типы LN, LB (клопы), FN (последние для потолка П131, П231)

Саморезы для крепления листов ГК к профилю: типы TN, TB, MN.

Замечу, что у других производителей (не КНАУФ), например ГИПРОК, размеры профилей такие же, как у КНАУФ, отличается лишь толщина стали и перфорация на стенках и полке профилей.

Кстати у профилей одна стенка и две полки.

Три типа каркаса

Чтобы понять принцип сборки каркасов для гиспокартона рассмотрим три, наиболее используемых каркаса. Это

• Потолочный каркас;
• Для обшивки стены;
• Для перегородок.

Каркас из металлических профилей для потолка

Не существует универсального каркаса для потолка. Выбор конструкции зависит от расстояния, на которое потолок нужно опустить и от размеров комнаты, где делается потолок.

Вариант 1. На прямых подвесах

Каркас потока на прямых подвесах применяется, если нужно опустить подвесной потолок на минимальное расстояние. Длина прямых подвесов позволяет опустить такой потолок на 125 мм (смотрим фото). Справедливости ради замечу, что есть прямые подвесы 50 и 200 мм, которые используются редко, чаще в деревянных домах.

В данном каркасе используются:

• Профили направляющие (ПН);
• Профили потолочные (ПП);
• Прямые подвесы.

Сам каркас делается по схеме указанной на фото.

Вариант 2. На тягах

Если необходимо опустить подвесной потолок ниже 125 мм, то вместо прямых подвесов используется крепление каркаса на тягах и подвесах. Длина тяги подвеса 125-500 мм.

На тягах наиболее популярна конструкция одноуровневого каркаса, в которой на перекрестье профили скрепляются специальным «крабом». Потолок П113.

Сам каркас делается по схеме указанной на фото.

Вариант 3. Двухуровневый каркас на тягах

Двухуровневый каркас на тягах требует большего количества профилей, но является более надежным. В этом каркасе профили не нарезаются, а монтируются целиком один поверх другого, создавая два уровня каркаса. Скрепляются профили двух уровней специальным креплением (соединитель профилей двухуровневый).

Инструмент для монтажа

Базовый список. Для нанесения разметки и монтажа каркаса из профиля вам понадобится следующий инструмент:

• Рулетка 5 или 10 метров
• Карандаш или маркер
• Отвес строительный
• Разметочный шнур с пигментом
• Капроновая нить
• Шуруповёрт

• Перфоратор
• Свёрла по бетону и дереву
• Молоток
• Ножницы по металлу
• Уровень от 1,5 метров
• Правило от 2 метров

68 инструментов для работы с гипсокартоном

Читать

Это самый необходимый минимальный набор инструмента для работы с металлическим профилем. Если человек хоть иногда делает в доме что-либо своими руками, то весь этот список легко найдётся у него в гараже. А если нет, то любой инструмент из списка недорого приобретается в ближайшем строительном магазине.

Подойдёт либо начинающим мастерам, либо домашним умельцам, кто решил самостоятельно дома обшить стены гипсокартоном.

Расширенный список. Дополнительно к базовому списку, для более быстрой разметки и крепежа, понадобится следующий инструмент:

• Просекатель
• Лазерный уровень
• Строительный пистолет
• Электроножницы по металлу
• Монтажный пояс

Лазерный уровень ускорит процесс разметки и монтажа, сделает её максимально точной. Просекатель позволит сэкономить на саморезах, а также сделает соединения гладкими, без выпуклых частей. Строительный пистолет мгновенно крепит подвесы к бетонной или кирпичной стене, ускоряя процесс в разы. Ну, а монтажный пояс позволяет держать крепёж и инструмент всегда под рукой.

Расширенный список инструмента больше подойдёт профессиональным мастерам, которые зарабатывают на обшивке помещений гипсокартоном и делают это регулярно. Для разовой работы нет смысла покупать инструмент из расширенного списка, а вот для профессиональной, качественной и быстрой работы — обязательно.

Средства защиты. При работе с металлическим профилем необходимо защищать руки и глаза. Для этого вам понадобятся:

• Перчатки
• Очки

Многие мастера пренебрегают этим пунктом. Но не стоит недооценивать значение средств защиты и отказываться от них.

Края профилей острые как лезвие, а саморезы — как иглы!

Перчатки защитят руки от порезов об острые края профилей и от проколов пальцев о саморезы, а очки — от металлической стружки и гипсовой пыли. Особенно полезны очки будут при работе с каркасом на потолке.

Поверьте, когда вам начнёт сыпаться пыль и стружка в глаза, или при первом порезе рук, вы всё равно пойдёте в магазин за очками и хорошими перчатками. Поэтому, лучше приобрести всё заранее.

Отделка перегородки из гипсокартона

Последующая отделка стены зависит от дизайнерского замысла. Перегородку можно зашпаклевать, предварительно замазав швы между листами шпаклевкой с армирующей лентой. Такой способ отлично подойдет для покраски или обоев. Затирка шпатлевки у может оказаться довольно пыльным процессом, поэтому нужно обязательно использовать защитные средства для органов дыхания.

Если стена будет отделываться декоративным камнем или гипсовыми панелями, то крепить их можно прямо на гипсокартон.

Если в вашей квартире или доме есть кирпичные стены, обязательно прочитайте нашу статью: 5 вариантов отделки кирпичной стены внутри дома

Выбор комплектующих

Список комплектующих. Перед началом работы, необходимо закупить все детали для каркаса.

1. Направляющие профили 27х28мм
2. Потолочные профили 60х27мм
3. Прямые подвесы
4. Уплотнительная лента 30х3мм
5. Дюбель-гвозди 6х40мм или 6х60мм
6. Саморезы по металлу, с острым концом, с цилиндрической головкой или пресс-шайбой, длиной не менее 9мм
7. Крабы
8. Боковые соединители
9. Удлинители (при необходимости)

Если хотите лучше изучить комплектующие для каркаса, рекомендуем статьи о видах профилей и крепеже для гипсокартона.

Чтобы понять, сколько деталей нужно закупить, предварительно посчитайте количество комплектующих, соответственно размерам вашей стены.

Расчёт количества. Для примера возьмем всё тот же рисунок каркаса из начала статьи. Пусть высота помещения будет 2,7м, а ширина стены — 3м. Каркас будем делать стандартный, с шагом стоек 60см. Для этих размеров и рассчитаем количество всех комплектующих.

Расчёт количества комплектующих для каркаса

На рисунке мы видим 2 направляющих профиля по 3м, 6 потолочных профилей по 2,7м, 5 перемычек по 60см, 12 подвесов, 6 Т-образных и 2 Х-образных соединения.

Зачем нужны перемычки? Поскольку высота потолков 2,7м, а лист гипсокартона имеет дину 2,5м, то необходимо оставшиеся 20см перекрывать дополнительным куском ГКЛ, а перемычки устанавливаются как раз в месте стыка.

Теперь считаем. Направляющие и потолочные профили в продаже минимум по 3 метра. Направляющий профиль крепится дюбель-гвоздями с шагом 50см. На каждый подвес по два дюбель-гвоздя и по два самореза. На каждый краб 8 саморезов. На каждое Т-образное соединение 4 самореза. Уплотнительная лента в продаже минимум по 30 метров.

• Направляющий профиль: 2шт х 3м = 6м
• Потолочный профиль для стоек: 6шт х 3м = 18м
• Потолочный профиль для перемычек: 5шт х 0,6м = 3м
• Подвесы: 12шт
• Х-образное соединение (краб): 2шт
• Т-образное соединение (боковой соединитель): 6шт
• Дюбель-гвоздь для направляющего профиля: 14шт
• Дюбель-гвоздь для подвесов: 24шт
• Саморезы для подвесов: 20шт
• Саморезы для Т-образных соединений: 24шт
• Саморезы для крабов: 16шт
• Уплотнительная лента шириной 30мм: 6,84м

Длина потолочного профиля позволяет нарезать цельные стойки, поэтому удлинители в данной схеме оказались не нужны.

Итого: 6м направляющего профиля, 21м потолочного профиля, 12 подвесов, 2 краба, 6 боковых соединителей, 38 дюбель-гвоздей 6х40мм, 60 острых саморезов 4,2х13мм с цилиндрической головкой или пресс-шайбой, 30м уплотнительной ленты шириной 30мм.

Количество деталей определено, можно отправляться в строительный магазин.

Стоимость перегородки из ГКЛ

Если вы собираетесь монтировать перегородку самостоятельно, то затраты на ее возведение будут состоять лишь из цен на материалы.

Давайте сделаем расчет стоимости перегородки из гипсокартона за м2 из нашего примера. Посчитаем несколько вариантов: из тонкого профиля, из толстого профиля и из толстого профиля с шумоизоляцией. ГКЛ применим не влагостойкий. Цены на материалы взяты из интернет-магазина ЛеруаМерлен.

Вариант перегородки/ материал	Количество материала	Цена	Стоимость из тонкого профиля	Цена	Стоимость из толстого профиля	Цена	Стоимость из толстого профиля с шумоизоляцией
ГКЛ 12,5 мм	10 шт.	267	2670	267	2670	267	2670
Направляющий профиль	4 шт.	85	340	228	912	228	912
Стоечный профиль	11 шт.	105	1155	231	2541	231	2541
Шумоизоляция	3 уп.=17,3 м2	—	—	—	—	734	2202
Уплотнительная лента	1 рулон 30 м	174	174	174	174	174	174
Саморезы по металлу	1 уп. 22 шт.	27	27	27	27	27	27
Саморезы для ГКЛ	1 кг	284	284	284	284	284	284
Анкера забивные	1 уп.	350	350	350	350	350	350
Дюбель-гвозди	2 уп.=20 шт.	18	36	18	36	18	36
Всего, в т.ч. за м2	—	—	5034 руб. 395 руб./м2	—	6994 549 руб./м2	—	9196 руб. 722 руб./м2

Если вы хотите доверить возведение перегородки строительной бригаде, то к указанным выше цифрам нужно добавить стоимость услуг рабочих.

Вот примерные расценки стоимости работ по монтажу перегородок из гипсокартона, цена за м2:

• однослойные — от 400 руб.;
• двухслойные — от 570 руб;
• шумоизоляция — от 80 руб.

Учтите, что стоимость установки (возведения) перегородки из гипсокартона зависит от региона, сложности конструкции и удаленности объекта. Поэтому при подсчете всегда уточняйте цены у строительных фирм.

Для того, чтобы грубо прикинуть стоимость, можно принять, что стоимость монтажа квадратного метра перегородки из гипсокартона равна стоимости материалов для ее возведения.

Алгоритм установки

Инструмент подготовлен, профили и крепёж закуплены — пора приступать к монтажу каркаса. Для наглядности приведём сначала список всех действий по установке каркаса в порядке очереди.

1. Демонтаж старого покрытия
2. Разметка для подвесов
3. Разметка для направляющих профилей
4. Монтаж подвесов
5. Монтаж направляющих профилей
6. Монтаж потолочных профилей
7. Выравнивание плоскости каркаса
8. Монтаж перемычек

Теперь выполняем последовательно каждый этап.

Видео описание

Как сделать межкомнатную перегородку из металлопрофиля с аркой можно увидеть в видео

Как производить монтаж каркаса для потолка

Прежде чем начать соединять все элементы каркаса, необходимо принять во внимание, что все листы обшивочного материал должны стыковаться на стойке. Сам процесс производится следующим образом:

• Направляющий профиль фиксируют согласно установленной разметке.
• На каждой стороне квадрата каркасной сетки потолка, ровно посредине устанавливают прямые подвесы, закрепляя их дюбелями. Они зафиксируют основные элементы.
• В направляющие вставляются потолочные элементы и закрепляются саморезами.
• Отмеряют по 60 сантиметров профиля, отрезают и прикрепляют саморезами поперек основных профилей. В местах их пересечения используются «крабы».
• Каркас для потолка выравнивается и фиксируется подвесами. Усики которых загибают и крепят саморезами.

Подготовка стены

Для монтажа каркаса из профиля на стену какой-то сложной подготовки не требуется. Самое главное — чтобы в стене прочно держались саморезы или дюбель-гвозди. Важно, чтобы основание было прочным. Не стоит крепить каркас на рыхлую и вздувшуюся штукатурку или плитку. Такое покрытие лучше полностью демонтировать.

Если же основание прочное — бетон или кирпич с крепкой штукатуркой, дерево, гипсолит, то никакая обработка поверхности не нужна.

Обрабатывать стены грунтовкой не требуется!

В интернете вы можете встретить рекомендации покрыть стену грунтовкой. При монтаже металлического каркаса с помощью дюбель-гвоздей такая обработка бессмысленна.

Коротко о главном

Если использовать профильный каркас под гипсокартон, то конструкция будет надежной и прослужит долгие годы. Обшивка отлично скроет все дефекты на стенах и позволит обустроить интерьер по своему вкусу. Можно добавить полки, ниши, делать перегородки в комнатах и сооружать арки.

Но в процессе работы не следует забывать о том, что обшивка отбирает у помещения небольшую площадь. Особенно это важно для тех комнат, которые и так имеют маленькие размеры.

Несмотря на то, что деревянные каркасы не вредят экологии, применяют их при сооружении каркасов реже из-за того, что материал не отличается долгим сроком службы. Их применяют только в помещениях с пониженной влажностью воздуха, где элементы не будут покрываться грибком и гнить.

Разметка

Подвесы. В первую очередь нужно сделать горизонтальную разметку под прямые подвесы. Рекомендуемое расстояние по вертикали между подвесами 60-90см.

Чтобы узнать количество горизонтальных линий и расстояние между ними, измерьте высоту комнаты и разделите на столько частей, чтобы полученное значение было в пределах 60-90см. Например, для высоты потолка 2,7м получим три отрезка по 90см, а при высоте в 2,4м — три равных отрезка по 80см. Для высоты 3,2м получится уже 4 отрезка по 80см.

Когда длина отрезков и их количество известны, можно делать разметку. Расчерчивать горизонтальные линии для подвесов лучше с помощью лазерного уровня или отбивочным шнуром с красящим пигментом.

Высота нашей комнаты 2,7м, всего три отрезка по 90см. Рулеткой отмеряем по 90см и делаем отметки в разных частях стены, справа и слева. После этого, соединяем отметки с помощью разметочного шнура. Вытащив шнур, стряхните излишки краски и подушечками пальцев прижмите к стене. Натянули шнур, совместили с метками, отбили — линия готова. Если нет шнура, то прочертите линию любым длинным предметом — правилом, рейкой, профилем или плинтусом. Вот что должно получиться:

Горизонтальная разметка для подвесов

На красных линиях будут располагаться все подвесы. Таким образом, при высоте комнаты 2,7м в середине получается два подвеса на каждый профиль.

А как же верх и низ, нужны ли подвесы здесь? Нет, не нужны. Поскольку концы потолочного профиля будут вставлены в направляющий профиль, то он и будет выполнять роль подвесов. В результате получаем 4 точки крепления на каждый вертикальный профиль — пол, два подвеса в середине, потолок.

Горизонтальные линии расчерчены, но это ещё не всё, теперь нужна вертикальная разметка, чтобы получить все точки крепления подвесов. Вертикальные линии будут совпадать с шагом потолочного профиля.

Потолочный профиль. Размечаем вертикальные линии. Все стыки между листами гипсокартона должны попадать на профиль. Поскольку ширина ГКЛ 1,2м, то расстояние между вертикальными профилями может быть либо 60см для стандартного каркаса, либо 40см для усиленного.

Для чего нужен усиленный каркас? Усиливать каркас дополнительными стойками есть смысл тогда, когда после обшивки листами гипсокартона планируется укладка плитки или декоративной штукатурки. В этом случае нагрузка возрастает и каркас необходимо усилить. Для отделки под покраску или обои достаточно стандартного каркаса с шагом 60см между стойками. Для нашей стены мы будем делать стандартный каркас.

С какой стороны начать разметку вертикальных линий, с правой или левой? Если боковые стены ровные, то разницы нет, если кривые, то выбирайте самую прямую стену и от неё начинайте разметку.

Вертикальную разметку начинайте от самой ровной боковой стены.

Отмерив 60см от боковой стены, поставьте отметку внизу и вверху. Очень важно для первой линии соблюсти вертикаль, поэтому вторую отметку ставите при помощи отвеса, лазерного или пузырькового уровня. Дальше разметочным шнуром, правилом, профилем соединяете. Первая вертикальная линия готова. Остальные с шагом 60см размечаются от этой первой. В результате получилась вот такая сетка:

Разметка под подвесы и стойки каркаса

Если посмотреть внимательно, то станет ясно, что крайняя правая и крайняя левая красные линии не совпадают с разметкой. Почему? К этим профилям будут крепиться края листов гипсокартона. Поэтому профили в этих местах устанавливаются максимально близко к боковым стенам, насколько это возможно, и в общей разметке не участвуют. Для крайних линий достаточно выставить только вертикаль с помощью пузырькового уровня.

Очистим наш рисунок от чертежа с размерами и посмотрим, что же получилось:

Точки крепления подвесов

Каждое перекрестие сетки, отмеченное точкой, и есть центральной точкой крепления подвеса.

Но это ещё не всё. Подвесы мы будем крепить на два дюбеля, поэтому необходимо сделать разметку и для отверстий. Для этого приложите подвес так, чтобы перекрестие нашей сетки оказалось ровно в центре прорези, а горизонтальная линия проходила через все крепёжные отверстия, как показано на рисунке:

Примерка подвеса для разметки отверстий

Приложив подвес, отметьте маркером два любых отверстия. Мы отметим внутренние.

Разметка под отверстия для подвеса

Центральная метка останется нетронутой, а в правой и левой точке будем сверлить отверстие под дюбель-гвозди.

В каждом подвесе есть четыре круглых крепёжных отверстия диаметром 6,2мм и одно продольное по центру. Для крепления подвеса к стене достаточно двух отверстий, внутренних или наружных — не имеет значения.

Почему два отверстия? Если посмотреть документацию Knauf или Gyproc, то в чертежах подвесы крепятся одним дюбелем или саморезом через центральную прорезь. Так можно делать либо на деревянных стенах, либо когда стены качественные, штукатурка не осыпается и подвес на одном дюбеле держится крепко и не болтается. Но на практике стены не всегда хорошего качества, поэтому для надёжности лучше крепить подвес двумя дюбелями.

Повторите разметку для каждого перекрестия сетки. Вот что должно получиться:

Разметка для подвесов и дюбелей

Направляющий профиль. Разметка под подвесы и стойки готова, осталось начертить две линии для направляющих профилей на полу и на потолке.

Почему только на полу и потолке, а как же боковые стены? Действительно, если вы посмотрите обучающие видео по установке каркаса из профиля на YouTube, почти в каждом из них вы увидите, как мастера крепят направляющий профиль по периметру — на полу, потолке и обеих боковых стенах. Наверное, такой вариант вполне приемлем, но мы его использовать не будем. Мы изучили документацию Knauf и Gyproc и не нашли ни одного чертежа, где бы направляющий профиль крепился к боковым стенам. По официальным технологиям производителей все углы или примыкания к стене осуществляются с помощью стоек из потолочного профиля. Отсюда и появились две дополнительные боковые линии разметки:

Разметка под угловые профили

Детально о том, как формируется угол или примыкание к стене, мы расскажем в другой статье. Сейчас продолжим разметку под направляющие профили.

Сколько отступать от фронтальной стены? Если вы планируете заполнять пустоту минватой для звукоизоляции или развести проводку за каркасом, разметку нужно провести не менее 50мм от стены. Если заполнять ничем не планируете — достаточно 35-40мм. Ширина каркаса составит 30мм, но вплотную к стене его монтировать не нужно, небольшой зазор 5-10мм между каркасом и стеной должен быть.

Обязательно проверьте кривизну стены перед разметкой!

Если фронтальная стена кривая, откуда мерить отступ? В этом случае за нулевую точку берёте самую выпуклую часть стены и от неё отступаете 50мм или 35-40мм, если каркас будет без минваты. Обнаружить такую выпуклость можно с помощью рулетки и отвеса или лазерного уровня. На рисунке изображён вертикальный разрез фронтальной стены:

Поиск неровностей стены

1. Рулетка
2. Отвес
3. Фронтальная стена

Отвесом нужно выставить вертикаль и от нее рулеткой мерить расстояние до стены в разных её частях. Самое короткое расстояние от стены до вертикали и будет самым выпуклым местом. Это и есть нулевая точка отсчета.

На рисунке стрелками показано, что в нашей комнате завал внутрь в верхней части стены. Отступив 50мм от выпуклой части вверху, ставим точку на потолке и переносим её на пол с помощью того же отвеса. Теперь на максимальном удалении от первой точки ставим вторую, также на расстоянии 50мм, переносим на пол. В результате мы имеем четыре точки — две на потолке и две на полу. Соединяем их. Разметка под направляющий профиль готова. Вот как это выглядит на рисунке:

Разметка для направляющих профилей

Если каркас будет на всех четырёх стенах, то расчертить лицевую линию для направляющих профилей нужно сразу на всех сторонах. После этого проверить углы, равенство противоположных линий и диагоналей. При необходимости скорректировать разметку.

Не используйте капроновую нить при монтаже направляющего профиля!

Иногда мастера при монтаже направляющего профиля вместо нарисованной линии разметки используют капроновую нить, натянутую через всю стену между двумя саморезами. Может показаться, что такая нить самая ровная и плоскость получится идеальной. Но это не совсем так. В процессе монтажа вы профилем незаметно можете придавить шнур и он сместится, вы потеряете плоскость. По окончании монтажа, проверив плоскость длинным правилом, обнаружится, что профиль закреплен волнами. В этом случае придётся откручивать саморезы, выравнивать профиль и прикручивать снова.

Чтобы не потерять плоскость во время монтажа, линию нужно именно начертить. По нарисованной линии сбиться сложно.

Укройте разметку на полу плёнкой или газетами.

Так как подвесы устанавливаются первыми, то во время сверления заранее начерченная линия на полу неизбежно будет засыпана пылью и затоптана. Разметить линии под направляющий профиль можно и после установки подвесов. Либо можно расчертить всё сразу, а линию на полу укрыть плёнкой или другим материалом. Выбирайте приемлемый для себя вариант. Мы же разметим всё сразу и укроем разметку плёнкой.

После всех действий по разметке, у нас должна получиться вот такая сетка:

Разметка под подвесы и направляющий профиль

На этом этапе вся разметка для каркаса выполнена. Пора брать в руки перфоратор и приступать к сборке каркаса.

Как подобрать метизы: особенность

Для фиксации профиля к черновому основанию необходимы дюбель-гвозди или анкер-клины. Выбор зависит от материала –бетон, кирпич, газобетон.

Дюбель-гвозди есть 2 видов – распорные и универсальные. Применение зависит от вида чернового материала. Есть также различия по монтажу: ручная и монтажным пистолетом.

Все выпускаемые дюбель-гвозди имеют оцинкованное покрытие.

Применение анкер-клина. Изготовлен из стали, покрыт оцинковкой. Анкер-клин фиксируют в материале, не имеющем пустоты:

• Жб-перекрытие на потолке между квартирами;
• залитый пол бетоном в частном доме;
• полнотелый кирпич – силикатный, клинкерный;
• пенобетонный блок.

Направляющие профили UW неотъемлемая и важная часть всей конструкции, поэтому они должны быть прочно зафиксированными, нести определенную нагрузку.

Саморезы. Если неправильно подобрать саморезы для металлической конструкции, вся обрешетка будет хлипкой. Обычный саморез с пресшайбой 13-16 мм применяют для крепления профилей друг к другу.

Для крепления профиля к дереву применяют саморезы длиной 25 мм. Они разделены на 2 вида:

1. Фосфатированные – черного цвета.
2. Универсальные – желтого тона.

Для фиксации самореза нет необходимости делать отверстие.

Монтаж подвесов

Звукоизоляция. Перед монтажом подвесы нужно обесшумить. Для улучшения звукоизоляционных качеств на подвес в месте соединения со стеной наклеивается уплотнительная лента в соответствии с его шириной.

Звукоизоляция прямого подвеса

1. Прямой подвес
2. Уплотнительная лента

Обратите внимание, что уплотнительная лента перекрывает все монтажные отверстия. В этом случае контакт подвеса со стеной исключён. Это существенно снижает проводимость шума от ГКЛ через каркас из профиля к стене. Особенно это актуально для квартир и жилых домов. Если вы заказчик и для вас важна хорошая шумоизоляция, обязательно требуйте от мастера соблюдения технологии.

Монтаж. Метки под отверстия готовы, теперь можно приступить к монтажу подвесов. Чем крепить? Есть несколько вариантов:

• Саморез для дерева 3,8х32мм
• Дюбель-гвоздь 6х40мм
• Дюбель-гвоздь 6х60мм
• Гвозди по бетону 3,05х19мм

Что выбрать — зависит от ваших стен. Если стена деревянная или гипсолитовая, то для крепежа берите саморезы для дерева 3,8х32мм и шуруповёрт. Если стена кирпичная или бетонная, то нужны будут дюбель-гвозди размером 6х40мм, если стена прочная, или 6х60мм, если стена сыпучая. Ну и перфоратор, соответственно.

Гвозди по бетону — исключительно профессиональный вариант для бетонных монолитных стен или панелей. Для работы с такими гвоздями нужен строительный газовый пневмопистолет. Гвоздь длиной 15-20мм вбивается в бетон настолько прочно, что вытащить обратно его невозможно. Подвес, закреплённый такими гвоздями не будет болтаться.

Рассмотрим самый сложный вариант. Предположим, что наша стена кирпичная, отделана штукатуркой. Штукатурка держится хорошо, демонтировать её не нужно, но при сверлении перфоратором начало отверстия всегда немного осыпается и становится чуть больше, чем диаметр сверла. В этом случае мы берём дюбель-гвозди подлиннее, размером 6х60мм и крепим подвесы с их помощью. Берём бур по бетону и сверлим все отверстия по разметке.

Отверстия для крепления подвесов просверлены

Теперь берём толстое шило, гвоздь или строительный нож и протыкаем уплотнительную ленту через крепёжное отверстие подвеса. Крепим подвес сначала дюбелями, а после вбиваем молотком гвозди.

Подвес закреплён

Не стоит сразу после закрепления подвеса загибать его, сделайте это в момент установки стоек из потолочного профиля. Закрепите остальные подвесы на стене.

Все подвесы установлены

Обратите внимание, что подвесы крайнего левого и правого профиля имеют только одну лопасть. Профили справа и слева, согласно технологии Knauf и Gyproc, крепятся только с одной стороны, поскольку со стороны боковой стены просто нет места ни для отвёртки, ни для шуруповёрта. Поэтому вторую лопасть можно отрезать до ближайшего крепёжного отверстия ножницами по металлу. В результате, при сгибании лопасти, мы получим не П-образный, а Г-образный подвес. На сленге строителей-отделочников его ещё называют «костыль».

Проверка на прочность. После монтажа всех подвесов обязательно проверьте прочность каждого из них. Если будет болтаться подвес, будет болтаться весь каркас. Для этого возьмите за края лопастей подвеса и покачайте за них вверх и вниз. Если имеется люфт, его нужно устранить.

Для укрепления подвеса есть три варианта. Забегая вперёд, скажу, что третий способ самый надёжный и экономичный, это исключительно личный опыт и мне он нравится больше всего.

1. Дюбель-гвоздь. В подвесах есть два дополнительных отверстия, через них можно закрутить ещё саморезы или забить дюбель-гвозди. Надёжно. Но придётся сверлить и тратить дюбель-гвозди.
2. Саморезы. Их можно закрутить в то же отверстие с дюбель-гвоздём, но только под пластиковый дюбель. Так заполняется пространство внутри отверстия и дюбель перестаёт болтаться. Выглядит крайне неэстетично. Так делать не стоит.
3. Зубочистки. Да-да, имейте в своём чемодане упаковку зубочисток, не раз пригодятся, когда стена рыхлая или слишком большое отверстие и дюбель просто не держится внутри, даже с вкрученным саморезом или гвоздём. Выкрутите саморез или резьбовой гвоздь, вставьте в дюбель пару зубочисток и обломите их так, чтобы они не торчали наружу, а ещё лучше немного утопить их внутрь. После этого вкручивайте саморез или гвоздь. Важно! Гвоздь с резьбой тоже именно вкручивается, а не забивается. Если мало пары зубочисток, добавьте ещё одну.

Из моего личного опыта третий способ самый экономичный, простой и, в то же время, надёжный. Деревянные зубочистки прекрасно расклинивают дюбель и заполняют лишнее пространство. Попробуйте и вы удивитесь результату.

Усиление подвесов. Если стандартные подвесы покажутся вам слишком хлипкими, то можно заменить их на самодельные, изготовленные из направляющего профиля 27х28мм. Самодельный подвес называют «сапог» или «башмак». Стенки профиля режутся до основания, далее профиль сгибается и получается Г-образная деталь. К стене крепится дюбель-гвоздём, к потолочному профилю — саморезом, излишек отрезается.

Как выбрать необходимые материалы для обрешетки

Каркасную основу создают из дерева или же из металлических оцинкованных профилей.

Профили фиксируют во влажных помещениях. Оцинковка сохраняет металлическое изделие от порчи. Профили крепят к бетонному основанию, оно всегда холодное. При малейших перепадах температуры начинает сыреть. Кирпичные стены также холодные, что может привести к возникновению влаги.

Деревянный каркас строят в домах со сруба. В сухих помещениях. Это, может быть, комната в квартире – надо создать перегородку, применяют дерево.

Дерево нельзя монтировать к бетонной поверхности, кирпичному основанию. Крепление к пеноблоку производят после оценки окружающей среды. Процент влажности, перепады температуры.

Дерево впитывает в себя влагу, разбухает. В последующем, оно высыхает и деформируется. При этом идет искривление листов гипсокартона, что приводит к порче всей конструкции.

Из дерева

Для каркасной основы из дерева нужно выбрать сухое обработанное дерево. Это высушенные брусья. Если они не обработаны, их нужно покрыть олифой или другим защитным материалом и высушить. Это может занять до 7 дней.

Итак, для деревянной обрешетки нужны такие материалы:

• для направляющих нужен брус сечением минимум 50х40 мм;
• металлические мебельные уголки для фиксации брусьев друг к другу;
• дюбель-гвозди для фиксации дерева к черновой поверхности;
• гвозди.

Все металлические крепежные элементы должны быть обработаны и отвечать ГОСТу.

Из металлопрофиля

Металлические элементы для каркасной основы должны быть оцинкованные. Для монтажа обрешетки на стену нужны материалы:

• направляющий и стоечный профили (ПН, ПС);
• крабы;
• дюбель-гвозди 6х40, 6х60;
• анкер-клин металлический 6х40, 6х60;
• саморезы 13-16 мм;
• прямые подвесы.

Для крепления профилей и иных металлических элементов используют саморезы. Есть 2 вида:

• со сверлом;
• обычные.

Выбор шурупа зависит от качества и толщины профиля.

Монтаж направляющего профиля

Шумоизоляция. Перед установкой направляющих профилей, обязательно проклеить их уплотнительной лентой. Клеится она с внешней стороны на заднюю стенку.

Шумоизоляция направляющего профиля в вертикальном разрезе

1. Стена
2. Пол
3. Направляющий профиль
4. Уплотнительная лента

Пол и потолок изолированы от шума и вибраций, поскольку все элементы каркаса проклеены уплотнительной лентой.

Правила монтажа. Теперь можно приступать к монтажу направляющих профилей на полу и потолке.

Разметочные линии являются лицевой частью направляющего профиля. То есть, профиль прикрепляется внутри, между линией и стеной.

Вид сверху на направляющий профиль и разметку

1. Стена
2. Направляющий профиль
3. Дюбель-гвоздь
4. Пол
5. Линия разметки

На рисунке изображён вид сверху в горизонтальном разрезе. На нём хорошо видно, как должен располагаться профиль относительно стены и линии разметки.

Если ваша разметка на полу не укрыта плёнкой, то начинать установку следует строго с пола. Если начать монтаж с потолка, то линию на полу можно затоптать или засыпать пылью при сверлении перфоратором. Если линия укрыта, можете начать и с потолка, в этом случае очерёдность не важна.

Размеры. Поскольку мы собираем каркас из потолочного профиля, то направляющий профиль потолочной системы имеет следующие размеры:

Размеры профиля — 27х28мм. Шаг дюбелей — 40-50см, но не менее 3-х штук на деталь.

Размер направляющего профиля 27х28мм. Отмеряете длину от стены до стены, режете ножницами по металлу и прикручиваете. В зависимости от покрытия, либо саморезами, либо дюбель-гвоздями. Передний край профиля совмещается с линией разметки и прикручивается. Если в профиле не предусмотрено отверстий, то шаг между саморезами или дюбелями 40-50см, но не менее трёх штук на деталь. Точно так же прикручиваем профиль на потолок.

Стыковка. Если ваша стена длиннее профиля, не обойтись без стыковки. Соединять профили нужно с небольшим нахлёстом, заправив один в другой, и зафиксировать дюбель-гвоздём.

Стыковка направляющего профиля внахлёст

Проверка плоскости. После монтажа проверяем плоскость правилом 2-2,5м по всей длине стены. Прикладываем правило с лицевой стороны к направляющему профилю и перемещаем вдоль стены. Вид сверху:

Проверка плоскости направляющего профиля

1. Правило длиной 2-2,5м
2. Направляющий профиль

Профиль по всей длине должен плотно прилегать к правилу, без впадин и бугров. Если обнаружится вогнутость или выпуклость профиля, на этом участке нужно извлечь дюбель-гвоздь, скорректировать положение профиля и снова закрепить дюбель-гвоздём, просверлив новое отверстие.

По окончании крепежа направляющих профилей наша стена выглядит так:

Подвесы и направляющие профили закреплены

Подвесы и направляющие профили закреплены, теперь у нас всё готово для монтажа стоек из потолочного профиля.

Общие правила монтажа каркаса под ГКЛ

До начала работы нужно создать схему будущей конструкции, а также рассчитать необходимое количество материалов. Параметры крепления гипсокартона зависят от назначения конструкции: прикладного или декоративного. Если требуется сделать перегородку или обшить стену, и на нее не будет большой нагрузки, то дополнительное усиление конструкции не нужно. В этом случае крепление выполняют на простой каркас. Если же на стену планируется вешать мебель, то обязательно увеличивается толщина каркаса и самого листа ГКЛ. Чтобы улучшить тепло- и звукоизоляцию, между панелями укладывают слой утеплителя. С помощью такой перегородки можно спрятать все коммуникации. Чтобы вывести розетки и выключатели, в гипсокартоне вырезаются отверстия. Затем вся поверхность шпаклюется. Если планируется отделка сразу и стен, и потолка, то начинают с монтажа потолка.

Монтаж стоечного профиля

Как выбрать профиль? При выборе потолочного профиля самый важный параметр — толщина металла. Она не должна быть меньше 0,6мм. Не важно, Knauf это или другой производитель, главное — толщина. В продаже вы можете встретить суперэконом профиль, толщиной менее 0,6мм. В этом случае будьте готовы к тому, что саморезы при монтаже будут постоянно проворачиваться, а сам каркас получится очень хлипким и ненадёжным. Разница даже в 0,05мм в толщине может показаться незначительной, однако, если вы попытаетесь путём сгибания и разгибания сломать такой профиль, то металл толщиной 0,55мм сломается за 4 цикла сгибания-разгибания, а толщиной 0,6мм — за 9 циклов. Согласитесь, разница в толщине не существенна, а в прочности — более чем в два раза. Впечатляет.

Поэтому покупаем либо фирменные профили, либо приходим в магазин с микрометром и проверяем толщину металла.

Нарезка профиля. Длина потолочного профиля должна быть на 1см короче высоты стены, а в сейсмически неустойчивых регионах на 2см короче. Во-первых, такой зазор позволяет легко установить профиль, а во-вторых, позволяет материалам свободно сжиматься и расширяться. Новостройки и деревянные дома могут давать усадку, поэтому нарезать стойки впритык от пола до потолка нежелательно. В нашем случае, при высоте стены в 2,7м, длина профилей будет 2,69м.

Когда все стойки нарезаны, можно установить их на своё место, пока без фиксации саморезами. Вот как это выглядит:

Установка стоек из потолочного профиля

Для установки немного наклоняете профиль по диагонали, заводите в направляющий профиль внизу и вверху, спинкой наружу, выпрямляете вертикально, двигаете до середины подвесов.

Крепёж стоек. Все стойки крепятся только к подвесам. Направляющие профили и стойки никак не крепятся между собой, ни просекателем, ни тем более саморезами.

Прежде, чем прикручивать все стойки к подвесам, нужно выставить плоскость каркаса. Для этого крайний правый и крайний левый профиль выравниваем по вертикали с помощью правила и прикручиваем к подвесам. После этого на 10-15см выше уровня нижних подвесов натягиваем капроновую нить, закрепив её саморезами к крайним профилям.

Выравнивание плоскости каркаса с помощью капроновой нити

На рисунке левый и правый профиль уже зафиксированы к подвесам, к ним прикручена и натянута капроновая нить зелёного цвета. По ней мы и будем выравнивать все остальные профили.

Зачем нужна нить, когда можно использовать правило? Вопрос логичный, ведь крайний левый и правый профиль мы выравнивали по вертикали именно правилом, почему бы не сделать так же и с остальными? Действительно, длинное правило отлично выровняет профиль по вертикали, но вот параллельность спинки относительно общей плоскости по горизонтали контролировать сложно, может получиться перекос. Разница в том, что крайние профили крепятся только с одной стороны, а все остальные — с двух. То есть, даже если крайний профиль будет с небольшим перекосом, то при обшивке гипсокартоном плоскость профиля выровняется, поскольку точка крепления одна и профиль в небольших пределах остаётся подвижным вокруг своей вертикальной оси. А вот если точек крепления две, то профиль уже не выровняется и при обшивке ГКЛ перекос может вызвать деформацию листа. Поэтому проверять плоскость нужно только натянутой капроновой нитью.

Выравнивание плоскости каркаса. Капроновая нить — и короткие, и длинные стены. Правило — только короткие, длиной не более 2,5м.

Использовать правило для выставления плоскости можно только в том случае, если его длины хватает, чтобы по горизонтали упереться в крайние, уже прикрученные к подвесам опорные профили. В этом случае правило будет играть роль капроновой нити. Этот вариант больше приемлем для коротких стен. На стенах длиной больше 2,5 метров плоскость выставляется только нитью. И ещё одно преимущество — если нитью можно работать одному, то правилом только вдвоём с напарником.

Почему нить, а не правило, разобрались. Теперь нужно исключить касание нити и профилей. Для этого загните к себе лопасти всех подвесов, вдавите каждый профиль внутрь на 0,5-1см так, чтобы он не касался нити и заблокируйте саморезом через дырочку подвеса.

Блокировка подвеса саморезом

Обратите внимание, что стойку нужно именно заблокировать, а не прикрутить. Не стоит делать лишних отверстий.

Когда все профили отведены от нити и заблокированы, можно приступать к их выравниванию и фиксации. Для этого по очереди разблокируем каждый профиль и выравниваем относительно нити. На рисунке в горизонтальном разрезе приведено правильное и неправильное расположение стоек относительно нити:

Правильное и неправильное положение стоек относительно нити

1. Неправильно. Стойка не должна касаться нити, тем более давить на неё, иначе нарушится плоскость.
2. Неправильно. Далеко отодвигать профиль внутрь тоже нельзя.
3. Неправильно. Перекос профиля относительно нити не допускается. Спинка профиля должна быть строго параллельна нити.
4. Правильно. Спинка профиля параллельна нити, расстояние минимальное — 0,5-1мм.

Выставляем профиль, как показано на рисунке в 4-м варианте и крепим с обеих сторон саморезами 4,2х13мм с пресс-шайбой и острым концом без сверла. Торчащие лопасти подвесов либо загибаются внутрь, либо обрезаются. Вот как должно получиться:

Стойка прикручена к подвесу

Когда нижний ряд подвесов полностью прикручен к профилям, проделываем то же самое с верхним, предварительно перевесив нить ниже верхнего ряда на 10-15см. По окончании крепежа стоек снимаем капроновую нить, она нам больше не понадобится. Получаем вот такой каркас:

Все подвесы прикручены к стойкам

Важная деталь — жестко скреплять направляющий и стоечный профиль не нужно, ни на потолке, ни на полу. В новостройках и деревянных домах происходит усадка, в результате оказывается давление на каркас. Это может вызвать появление трещин впоследствии. Стойки крепятся саморезами только к подвесам.

Если длина гипсокартона позволяет без стыков перекрыть высоту стены, то на этом монтаж каркаса завершён. В нашем случае высота стены на 20см больше длины ГКЛ, поэтому в месте стыка необходимо устанавливать горизонтальные перемычки. Продолжаем работу.

Подготовка к возведению перегородки из гипсокартона

Для строительства стен из ГКЛ потребуется закупить необходимые материалы и подготовить соответствующий инструмент. Чтобы правильно рассчитать количество материала нужно предварительно нарисовать схему будущей перегородки.

Давайте сделаем расчет перегородки из гипсокартона на примере той, которую мы будем рассматривать в этой статье.

Вот схема будущей стены:

Как видите, длина перегородки 5,8 метра, а высота 2,5.

Первым делом посчитаем количество листов. Для этого длину перегородки разделим на ширину листа: 5800/1200=4,8. Так как стенку нужно обшивать с двух сторон, то умножим это число на 2: 4,8*2=9,6. Листы в магазине продают только целиком, поэтому округляем до 10. Таким образом, нам потребуется 10 листов гипсокартона.

Теперь рассчитаем сколько нужно стоек. Для обычных условий эксплуатации стойки устанавливаются с шагом 600 мм (в пол листа) по обоим краям и по центру листов. На стыке листов стоечный профиль является общим для двух листов. Также по одной стойке крепится к капитальным стенам в начале и в конце перегородки. И еще две понадобятся для дверного проема. По нашей схеме требуется 11 полных стоек длиной 2500 мм. В магазине продаются профили длиной 3000 мм, поэтому будут обрезки по 500 мм. Из них сделаем маленькие стойки над дверным проемом.

Количество направляющих профилей пос

Сборка каркаса для потолка

Подобная модель собирается по общепринятой схеме:

1. Проводится разметка с помощью подвеса или лазера.
2. По периметру плоскости, согласно намеченным линиям, дюбелями устанавливаются профили UD.
3. Соблюдая определённый шаг, также по разметке прикручиваются подвесы в форме буквы П.
4. Замеряют и отрезают несущие профили, размером меньше на 1 см,пристраивают в направляющие и фиксируют ln-креплениями. Подвесы сгибают и привинчивают к профилю. Несущие элементы закрепляют с помощью натянутой нитки, их придерживают, чтобы они были прямыми.



5. Следующим этапом является прикручивание крабами поперечин, которые будут образовывать ряд, находящийся в 2,5 см от стены.

Сборка каркаса для перегородки

Образцом сооружения модели может служить использование элементов CW и UW. Сначала потребуется очертить область нахождения будущей модели. Обращают внимание на некоторые факты:

• В старинных постройках редко обнаруживаются прямые углы в стыках стен. Здесь учитывают тот факт, что расстояние в противоположных стенах может различаться, поэтому размечая очередную перегородку, стоит привязку конструкции выполнить относительно параллельных стен, усредняя расстояние, чтобы уберечься от зрительного искривления в пространстве;
• Размеченная черта на плоскости стены будет являться ориентиром при монтаже направляющих. Перегородку нужно немного «сдвинуть» на размер толщины обшивки из гипсокартона и слоёв обработки. Следом за разметкой пола при помощи любого из уровней идёт проецирование размеров на потолок. Полученные очертания на них соединяют по стенам, для проверки вертикального расположения воображаемой перегородки применяют уровень;



• Если результат будет положительным, закрепляют направляющие UW профиля с предварительным использованием ленты для уплотнения, укладываемой между металлическими частями и первоначальной плоскостью. Опоры крепят на краях с шагом в полметра;
• Потом закрепляют стойки CW профиля у краёв направляющих;
• Там, где будет будущая перегородка,формируют дверной проём двумя стойками опорного профиля. Начинать крепить их лучше к нижним направляющим, потом вдевают их в верхнюю часть профиля UW, контролируя вертикальное расположение уровнем. Затем стойки опор фиксируются сверху в одну из направляющих, остальные стойки располагают лицом к сторонам проёма.

Для усиления дверных и оконных проёмов размещают бруски в стойки и фиксируют их саморезами. При этом брус должен быть такого же сечения, что и ширина профиля. Дерево вообще возможно заменить металлическим элементом AU.

• Последующим шагом станет размещение опорных профилей верхней и нижней направляющих во всю длину намеченной перегородки. Сначала элемент CW устанавливают с интервалом 55 см от близлежащей стены, а другие до 60 см, измеряя одновременно промежуток от центра стоек, а также проверяя вертикальное расположение уровнем;
• При формировании верха проёма двери или зоны окон, имеющих горизонтальное расположение в каркасе, необходимо задействовать UW разновидность, его используют с запасом в 30 см. На полки профиля наносится пара делений, размещённых в 15 см от краёв, и по ним полки профиля урезают под углом в 45 градусов до его основы. Кромку сгибают, получается фигура в виде буквы П;
• Форму надевают в стойки проёма по бокам отогнутыми местами, затем поднимают её до нужной высоты, закрепляя кромки саморезами к профилям, расположенным сбоку.

Пример каркаса для перегородки
В дальнейшем образовавшуюся модель из металла покрывают ГКЛ.

Каркас для арки

Осуществляя его монтаж, нужно учитывать некоторые особенности:

• Каркас монтируют, отступая в глубину 15 см.
• Наверху проёма дюбелями крепится направляющий металлопрофиль к перекрытию. На боках стен с обеих сторон также устанавливаются подобные элементы, начиная с верхнего угла до окончания закругления свода. Они закрепляются саморезами.
• Получается П-образная рамка каркаса арки, к ней прикрепляются заранее изготовленные дугой металлические части, а для придания жёсткости закрепляют в пространство между дугами элементы UD профиля. Чтобы арка была правильной, достигают одинаковых элементов деталей конструкции по обеим сторонам проёма.
