При возведении конструкций из гипсокартонных листов, первым делом сооружается основа. На неё крепится листовой материал. При соблюдении технологи, каркас монтируется из специальных направляющих – профилей. Какой бывает профиль для гипсокартона, размеры и виды, вся эта информация изложена ниже.

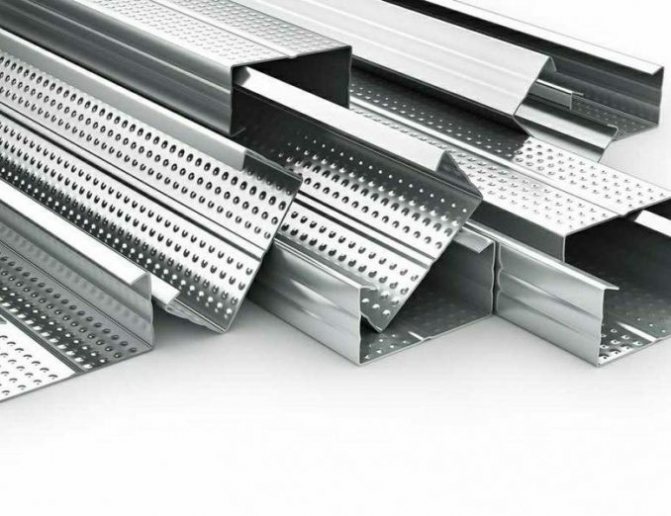

Профили для гипсокартона: виды применение Источник obustroeno.com
Материал
Профиль под гипсокартон изготавливают из двух металлов:
- алюминий;
- сталь.
Алюминиевый профиль обладает отличными техническими показателями, однако стоимость его значительно выше чем у металлического. По этой причине, наибольшее распространение имеет металлопрофиль для гипсокартона. В сою очередь он может быть с защитным покрытием или без него. Как правило, в качестве защитного покрытия используют оцинковку.
Стоит учитывать, что профиль не имеющий защитного слоя используется в помещениях без присутствия агрессивной среды. В сырых местах или с присутствием иных факторов, которые могут ускорить коррозию металла применяют профиль с цинковым покрытием.
Типовые размеры и виды
Перед приобретением профиля, необходимо разобраться в его видах и их назначении.
Каркасные
Виды профилей для гипсокартона из этой группы делятся на несколько категорий:
- направляюще;
- стоечные;
- потолочные;
- арочные.
Разберём более подробно для чего предназначен каждый вид и сферу его применения:
Направляющий – аббревиатура «ПН» или «UD». Имеет сечение в виде буквы «П» и применяется в как основа каркасов. Также из него выполняются перемычки и стойки. Крепится по краям конструкции, с последующей установкой в него дополнительных элементов.
Направляющий профиль Источник peregorodkainfo.ru
- Стоечный – аббревиатура «ПС» или «CD». Монтируется в «ПН» с последующим креплением листового материала. По сечению аналогичен первому виду и усилен дополнительными рёбрами жёсткости.
- Потолочный – аббревиатура «ПП» направляющий и «ППН» несущий. Сечение стандартное, отличается уменьшенным форм-фактором относительно стенового профиля.
- Арочный – аббревиатура отсутствует. Этот профиль характерен дополнительными надрезами боковых рёбер, для повышения гибкости. Как следует из названия, его главное предназначение – создание различных арок.
Каким бывает профиль оцинкованный – размеры и виды приведены в таблице типовых размеров различных элементов:
| Назначение профиля | ||||
| Типовые размеры | Несущий профиль | Стоечный профиль | Потолочный профиль | Потолочный несущий профиль |
| 28х27 мм | 50х50 мм | 60х27 мм | 28х27 мм | |
| 50х40 мм | 65х50 мм | |||
| 65х40 мм | 75х50 мм | |||
| 75х40 мм | 100х50 мм | |||
| 100х40 мм | ||||
Отдельные виды и аксессуары
Помимо перечисленных выше, есть отдельные виды профилей используемых для решения нестандартных задач, и аксессуары, которыми производится монтаж всей конструкции. Основным дополнительным профилем является угловой сегмент. Его применяют для монтажа угловых элементов из гипсокартонных листов. В сечении он имеет прямой угол.
Арочный профиль Источник izgipsokartona.com
Смотрите также: Каталог проектов каркасных домов
Различают несколько основных видов такого профиля:
- без перфорации – полочки профиля сплошные;
- перфорированный – с крупными отверстиями на полочках, предназначенных для крепления на штукатурке;
- сетчатый – к полочкам прикреплена специальная сетка для лучшей адгезии с поверхностью;
- с основой из бумаги – это две металлические полоски, закреплённые на плотной бумаге при помощи клея и применяемые при выравнивании ненагруженных мест.
К основным аксессуарам относятся:
- Подвесы с перфорацией. Используются при конструировании потолков подвесного типа и представляют собой пластину размером 125 на 60 миллиметров. Пластина имеет риски, делящие её на тир части, крайние из которых имеют перфорацию. Середина крепится к плоскости, а крайние элементы, отгибаясь на 90 градусов, удерживают несущий профиль.
- Подвесы с анкерным креплением. Предназначены для установки подвесных потолков и имеют удобную регулировку по высоте, что значительно упрощает выравнивание плоскости.
- Соединители двухуровневые или одноуровневые. При монтаже подвесных потолков позволяют соединять между собой перекрещивающиеся профили. Строители часто называют этот аксессуар «крабом».
- Удлинитель. Скоба, имеющая размеры 110 на 58 миллиметров, предназначенная для сращивания профилей, имеющих один форм-фактор.
Двух уровневый соединитель Источник otdelkasten.com
Стоит отметить, что на практике многие из этих приспособлений не применяются и заменяются самодельными частями. Например, для сращивания применяют «НП» необходимого размера. Для этого он вставляется внутрь соединяемых отрезков, обжимается и фиксируется при помощи саморезов. Деталь каркаса выходит более жёсткой и надёжной чем при использовании стандартных аксессуаров.
Та же ситуация и сооружением каркаса, где редко используют подвесы с перфорацией, предпочитается «сапог» – отрезок профиля согнутый буквой «Г». Делается это не для экономии фурнитуры, а для получения более надёжного крепежа. Изначально эти подвесы создавались для установки потолков подвесного типа. Гипсокартон на стенах, нередко укладываемого в два слоя, они выдерживают с трудом.
Расчет потолочного каркаса из ГКЛ
Потолочный каркас рассчитывается тем же способом, что и стеновой. А именно, на чистом листе бумаги расчерчивается масштабированный рисунок с расположением каждого элемента.
Направляющий (ПН) профиль крепится к стене по периметру помещения. Следовательно, длина всех стен и будет той величиной, которую мы принимаем за общую длину потолочного профиля.
ПН для потолков = общая длина стен
В паз потолочного профиля заводится потолочный профиль. Размещать его рекомендуется параллельно короткой стене. Расстояние между каждым элементом составляет 40-90 см, в зависимости от расчетной нагрузки. Большой шаг (90 см) можно делать если нагрузка на потолок не превысит 0,15 Нм. На практике, никогда точно не знаешь, будет ли такая нагрузка справедлива именно к своему потолку. Поэтому строители всегда перестраховываются и делают шаг 40-60 см, не более.
С шагом 40-60 см к потолочному профилю крепятся перемычки – нарезанное куски из того же ПП-профиля. Для крепления используются крабы. Количество крабов будет равняться числу пересечений ПП профиля с перемычками.
Также важно рассчитывать подвесы. Это элементы для закрепления потолочного профиля к потолку. Обычно, шаг крепления подвесов составляет 0,6 метра. При монтаже двуярусных потолков, это расстояние уменьшается для придания большей жестокости конструкции. В целом, чертеж должен иметь примерно такой вид:
Когда принципиальная схема каркаса потолка перенесена на бумагу, по чертежу рассчитывается нужное количество всех материалов. Далее они закупаются и начинается самый интересный процесс – сборка.
Значение длины
При значительных площадях возводимых конструкций, стараются покупать профиль для гипсокартона, размеры которого в длину, обеспечивают возможность монтировать каркас без сращивания направляющих. Такой подход несколько ускоряет сборку, однако большого смысла не имеет.
Удлинитель Источник ogipse.ru
При помощи подручных средств, профиль прекрасно сращивается. При этом общая прочность конструкции не страдает. Единственное правило, которое необходимо соблюдать – места соединений должны идти «в разброс». Если не делать их на одной линии, то качество каркаса будет отвечать всем технологическим требованиям.
Основная градация профилей по длине начинается с 2,4 метра и заканчивается 6 метрами. Это позволяет решать практически любые задачи, не сращивая направляющие.
Создание каркасной основы под гипсокартоном
В ремонтных работах с гипсокартоном есть 2 вида монтажа материала: каркасный и бескаркасный метод. Для выравнивания потолка гипсокартоном, а также создания многоуровневых потолочных конструкций применяется только каркасная основа из гипсокартона.
Бескаркасный способ монтажа
Листы на клей «садятся» при выравнивании стен или же создании декоративной конструкции.
Созданный каркас позволяет:
- Выровнять потолочное перекрытие.
- Спрятать электрические провода и создать дополнительное освещение.
- Создать многоуровневый потолок из гипсокартона c подсветкой, который будет прочным, качественным, украшающим помещение. метод прокатки профиля
Применяемые профиль для создания обрешетки под ГКЛ производятся из стальной ленты холодной прокатки.
Монтируя гипсокартонный потолок, профиль должен отвечать всем стандартам ГОСТ, во избежание скорой порчи всей конструкции.
Выбор профиля
При выборе профиля заметно, что внешне одинаковые детали отличаются по цене в несколько раз. Для этого есть свои причины. Первая – толщина металла деталей. Вторая – производитель и его известность в торговой сети. Приобретая профиль, необходимо учитывать оба фактора.
По толщине металла
Достаточно взять профиль руками, чтобы понять, насколько толстый металл использовался при изготовлении. Тонкие детали гнутся даже если их приподнять за край. Толстый металл даёт деталям жёсткость и увеличивает вес. В принципе, на упаковках, помимо прочей информации, указывается и толщина материала.
Профиль 0,6 миллиметра Источник www.isolux.ru
Для сооружения конструкций, равных по высоте стандартным квартирам, достаточно приобретать профиль в 0,5 миллиметра. Для обеспечения хорошей надёжности, и при наличии финансовых возможностей, лучше приобрести детали 0,6 миллиметра. При возведении более массивных и ответственных конструкций необходимо увеличить толщину профиля.
Подвес с тягой
Иногда требуется опустить потолок на величину до 0,5 м. Причин может быть несколько:
- прокладка коммуникаций;
- монтаж вентиляционного короба;
- установка многоуровневого потолка.
В этих случаях используются подвесы с проволочной тягой. Без них трудно обойтись при создании конструкций с несколькими уровнями. Устройство представляет собой пружину в виде бабочки, в которую вставляются 2 стальных стержня толщиной 4 мм.
Для установки в потолке следует пробурить 1 отверстие и зафиксировать в нем проволоку на анкер или металлический дюбель. Для этого на одном конце проволоки сделана петля. Снизу к стержню за крюк подвешивается профиль, который следует поджать пассатижами.
Шаг размещения подвесов зависит от нагрузки: на каждый приходится не более 25 кг. Подсчитать вес конструкции легко: стандартный лист гипсокартона толщиной 9,5 кг с размерами 1200 х 2500 мм весит 22 кг. Столько же выдерживает один стандартный анкер.
Высоту профиля можно корректировать. Для этого нужно нажать на бабочку. В отпущенном состоянии она прочно удерживает стержни.
Специалисты считают данную конструкцию недостаточно надежной. Удерживание конструкции двумя загнутыми полочками не создает жесткое крепление: пружины проскальзывают от действия нагрузки. Повторно отрегулировать гипсокартонную конструкцию невозможно из-за отсутствия доступа к креплениям. Более совершенный вариант – анкерный подвес с зажимом и тягой.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Нужно ли грунтовать гипсокартон перед поклейкой обоев: чем обработать
Подсчёт необходимого количества
Знание форм-факторов и видов профиля для гипсокартона полезны, но недостаточны. Чтобы не приобретать лишние детали, необходимо уметь точно рассчитать количество деталей для планируемого каркаса конструкции. Для упрощения задачи, рисуется небольшая схема с указанием размеров и видов профилей.
Стена
При отделке стен гипсокартоном, расчёт требуемого количества элементов начинается с измерений высоты и длины закрываемой площади. Полученное значение умножается вдвое и получается необходимый метраж для профилей направляющего типа. При наличии в стене проёмов суммируется и их размер поп периметру.
Монтаж профиля на стену Источник obustroeno.com
Монтаж направляющего металлопрофиля
Сложности в монтаже металлопрофиля нет, но крепить его нужно по правилам. Способы можно увидеть на многочисленных фото и видео.
От правильности фиксации направляющего профиля для гипсокартона зависит ровность и надежность остальной конструкции. Последовательность монтажа направляющих при обшивке стен следующая:
- По разметке на пол устанавливается ПН. От его одной части делается отступ на 0,3 м и сверлится отверстие. Еще два отверстия делаются посередине и с другой стороны, после чего профиль крепится дюбель-гвоздями.
- Последующие направляющие устанавливаются аналогично по периметру потолка и стен.
- Вся конструкция крепится дюбелями с шагом в 30 см. Перед окончательным монтажом проверяется ровность и точность установки.
