Теплый пол на балконе и лоджии – 4 варианта обустройства и инструкции к монтажу

Многие пытаются расширить полезную площадь в квартире за счёт балкона. В тёплых регионах, даже снимают дверь, объединяя лоджию с жилым помещением.

Однако простого утепления не достаточно для обеспечения комфортной температуры, поэтому на лоджии рекомендовано устанавливать тёплый пол. Он позволит поддерживать оптимальный микроклимат, и использовать дополнительную площадь для обустройства зоны отдыха, столовой или кабинета.

В статье, мы рассмотрим виды греющих систем, которые допустимо стелить на балконе, их плюсы и минусы, а также как установить их самостоятельно. Описаны способы сохранения тепла на лоджии, путём утепления стен, потолка или пола.

Какой тёплый пол лучше использовать на балконе?

Какой тип тёплого полового обогрева лучше использовать для балкона или лоджии? Этим вопросом задаются многие владельцы данных помещений. Есть разные виды греющих полов — водяной, кабельный, инфракрасная плёнка:

Водяной — наиболее дорогое устройство, состоящее из труб, он чаще монтирующиеся в стяжку.
Электрический кабельный — в нём кабель выступает элементом нагрева. «Пирог» также заливается бетонным раствором.
Инфракрасная плёнка — нагрев производится за счёт карбоновых пластин, они излучают ультрафиолетовые волны.

Балкон — это выступающая плита, которая не может выдержать большие нагрузки, поэтому водяная тяжёлая конструкция тут не подходит. Устанавливать на балконе под стяжку электрический тёплый пол также не рекомендуется. Наиболее подходящей считается инфракрасная плёнка, она мало весит и проста в установке.

В лоджиях, водяную или электрическую модель под стяжку можно рассматривать, если данные нагрузки на плиту допустимы в конкретном случае. Для этого, необходимо рассчитать заранее уровень нагрузок.

Электрический ТП на стену? Можно или нет, какой вид выбрать и произвести установку.

Чтобы определить, какой тёплый пол лучше выбрать, мы подробно рассмотрим каждую модель.

Расчёт

Составляется схема прокладки системы, чтобы было наглядно понятно, что куда должно подходить и с чем соединяться. Этот этап серьёзный, так как от правильности расчётов будет зависеть функционирование отопления. Если провести неточные вычисления, то не исключено, что придётся исправлять недочёты практически в первый же год эксплуатации.

Лучше всего расчёты выполнят в проектной организации. Но можно рассчитать всё на калькуляторе самому.

Совет

Вымеряв все параметры балконного помещения (длину, ширину, площадь покрытия пола, кривые углы, высоту основания до окна и двери), можно ввести показатели в специальные системы расчёта, предоставленные бесплатно на сайтах организаций и строительных компаний.

Можно найти калькулятор в широком доступе в интернете, чтобы определить необходимый шаг труб, установочные параметры. При этом выдастся значение мощности теплоотдачи, которую нужно будет учесть при монтаже.

Между трубами всегда должно сохраняться расстояние не менее 10 см. При расчёте их количества для водяного пола важно учесть длину одного контура, которая не должна превышать 60 см. При соблюдении всех этих условий можно будет эффективно закупить нужное количество материала, а затем грамотно смонтировать водяное отопление.

Какие используют трубы?

Варианты труб отличаются по материалу.

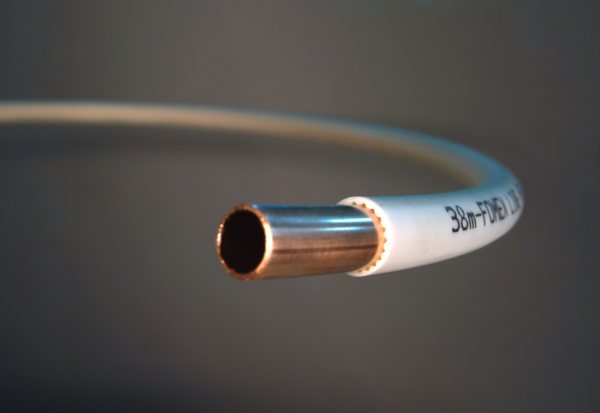

Медные

Считаются самыми долговечными, а поэтому самыми надёжными. При этом их цена также высока. Большинство из них изготавливаются из чистой меди, что гарантирует срок эксплуатации как минимум 50 лет, а как максимум — все 200.

Металлопластиковые

Внутренний слой — из алюминия, что делает их сверхпрочными, долговечными. Высокая цена покрывается гибкостью, прочностью, возможностью постоянно не менять форму. Форма и температура их неизменна.

Полиэтиленовые

Дешевле металлопластиковых и медных, но имеют излишнюю гибкость, малую прочность.

Полипропиленовые

Надёжные, стойкие к воздействиям воды, не допускают коррозии. При этом подверженность их засорам минимальна.

Важно

Монтаж полипропиленовых труб — самый трудоёмкий. Связано это с наименьшей их гибкостью и невозможностью монтажа в ограниченных по площади пространствах.

Нельзя их использовать на меленьких лоджиях, балконах, так как их долговечность невелика при плохой установке.

Из сшитого полиэтилена

Прочные, износостойкие, закладываются на молекулярном уровне, что обеспечивает долгий срок службы.

На балконе устанавливать водяной пол очень выгодно. Лоджия с таким отоплением будет идеально прогреваться и служить дополнительным помещением, в котором можно даже ночевать. Правильная укладка, верный расчёт подачи воды гарантируют надёжную систему обогрева, что позволит работать оборудованию достаточно долго.

Водяной пол — его характеристики

Водяной пол — одна из разновидностей греющих систем. Представляет собой конструкцию из труб с циркулирующим теплоносителем внутри. Это может быть антифриз или вода. Нагревательные элементы укладываются по схеме «змейка» или «улитка».

«Пирог» пола состоит из основания, слоя гидро и теплоизоляции, труб, бетонной стяжки, финишного покрытия.

Преимущества и недостатки

Несмотря на существенные монтажные расходы при эксплуатации, такой пол является самым экономичным, прекрасно прогревающим помещение и не занимающим полезного пространства.

Он подключается к центральному отоплению (но на это требуется разрешение, а это время и деньги), или подсоединяется к автономному источнику.

Но так как, при сооружении гидропол заливается чаще стяжкой, то на балконе его не рекомендовано устанавливать из-за большого веса. Также, сложно производить регулировку всей системы в таком помещении.

А из-за скачков давления в трубопроводе, требуется установка насоса — это довольно сложно. Ещё один минус водяных конструкций — риск протечки, так как найти причину, а также устранить её в подобных условиях сложно.

Недостатком системы, в случае подключения её к общему стояку, является отсутствие возможности включения в момент похолодания. Придётся дожидаться, пока заработает общее отопление дома или использовать холодное помещение.

Монтаж

Несмотря на то, что не рекомендовано класть на балконе водяной пол, на лоджии его установка возможна. Ведь в отличие от балкона, лоджия оснащена снизу двумя подпорками, поэтому конструкция способна выдержать большую нагрузку.

Смотрите видео как произвести подключение к центральному отоплению

Балкон особенности водяного теплого пола от центрального отопления

Перед работой, нужно запастись материалом, инструментом, а также разработать укладочную схему нагревательных элементов.

Железобетонная плита должна быть ровная, без ямок и выступов. При наличии неровностей монтажный процесс следует начинать именно с неё.

Поэтапно, установка водяного обогрева своими руками выглядит следующим образом:

Заливается тонкая выравнивающая стяжка.

Укладывается слой гидроизоляции (технический полиэтилен), его нужно стелить с заходом на стены.

Монтируется теплоизоляция — экструдированные пенополистирольные плиты 30 — 50 мм.

Клеится демпферная лента по периметру лоджии — она будет компенсировать температурные расширения стяжки.

Размещаются трубы по запланированной схеме, но для лоджий больше подходит «змейка», стандартный диаметр труб 20 мм. Крепится трубопровод в пазы плит, или специальными крепежами. Обязательно — наличие бесшовных труб из металлопластика. От стен их следует класть на расстоянии 50 мм, с шагом 100 — 150 мм.

Осуществляется подключение к системе отопления или автономному источнику.

Заливается стяжка из бетонного раствора.

Монтируется финишное покрытие (только после полного затвердевания бетона) — материал с высокой теплоотдачей, можно застелить пол линолеумом, ламинатом, плиткой.

Прежде чем заливать конструкцию бетоном, нужно протестировать систему.

Укладывать водяные тёплые полы можно на лаги, что будет в разы быстрей и проще.

Лаги кладутся на расстоянии 30 — 40 см друг от друга. Под них укладывается гидроизоляция, а между ними теплоизоляционный материал. Трубы размещаются в проделанные пазы, а сверху на лаги стелятся листы фанеры. На неё укладывается отделочное покрытие.

Укладка труб и пробный запуск

Для изоляции стыков утеплителя нужно использовать алюминиевый скотч.
Перед тем как укладывать трубы, кладем фольгированный теплоизоляционный материал. Ему отводится роль теплового экрана. Стыки утеплителя необходимо проклеить алюминиевым скотчем. Края теплоизоляции должны зайти на стены примерно на 3-4 см. Излишки утеплителя необходимо отрезать. После чего производим укладку труб согласно схемы. Согнуть трубу можно при помощи трубогиба, не дающего ей перегнуться.

Нагревательные маты и их виды

Нагревательный мат — по сути, тот же электрический кабельный пол, но провод уже закреплён на стекловолокнистой сетке. Длиной маты от 50 см до 3 метров, шириной чаще 50 см. Работают данные тёплые полы от электроэнергии 220 Вт. В устройстве используется кабель диаметром 2,5 и 4, 5 мм.

В электрических матах применяется провод двух видов:

Одножильный — оба конца подключаются к терморегулятору, поэтому обустраивать обогрев с таким кабелем сложнее. Минус провода — излучение электромагнитного поля, он не рекомендован для укладки в помещениях, где человек проводит много времени. Плюс — стоимость не высокая.
Двужильный — более совершенный вид, подходит для балкона. При его размещении, не требуется выводить оба конца к регулятору. Такой кабель излучает минимум электромагнитных волн, поэтому для людей не опасен.

Электрические маты с любым из этих видов проводов способны прослужить не один год.

Одножильный кабель тоньше двужильного, имеет большую мощность, поэтому прогревается быстрей.

Плюсы и минусы

Основные достоинства греющих электрических матов:

не отнимают высоту помещения, так как толщина «пирога» всего около 2 см;
экономичны — расход электричества не значителен;
просты в монтаже.

Но стоимость матов выше, чем цена обычного кабельного пола.

Маты рекомендованы для обогрева на не продолжительное время, для постоянной работы они не предназначены. Изделие нельзя укорачивать. Поэтому выбрав тёплый пол в виде матов, предварительно нужно измерить площадь балкона.

Монтаж

Ремонт квартиры в новостройке. Утепление пола на лоджии своими руками

Электрические маты необходимо монтировать аккуратно, чтобы не повредить кабель.

Процесс состоит из:

составления проекта — в нём отражается схема укладки провода, участки расположения температурного датчика и регулятора;

подготовки черновой основы — выравнивание и заделка неровностей, очистка от мусора.

укладки теплоизоляции — это необходимо, чтобы исключить теплопотери;

заливки стяжки — бетонный слой будет служить основанием;

размещения матов по схеме;

монтажа терморегулятора и подключения системы;

нанесения плиточного клея 2 — 3 мм и фиксирования плитки — клей нужно наносить равномерно, чтобы не образовались воздушные пустоты.

Если планируется укладка деревянного покрытия на балконе или лоджии, то поверх матов стелется пенопласт, на который укладываются доски.

Инструкция по установке теплого водяного пола

Подготавливаем поверхность. Любые неровности следует устранить заранее. Очистить от мусора и грязи.
Уложите теплоизоляционный слой. В качестве материала советуют выбирать пенопласт или экструдированный пенополистирол. Их незаменимым качеством считается низкий коэффициент теплопроводности.
Вдоль стен наклейте демпферную ленту. Она не даст цементу протекать из стяжки в утеплитель, а также ухудшать теплоизолирующие качества утеплителя.
Поверх гидроизоляции уложите металлическую или пластиковую сетку для армирования. Скрепите её с помощью проволоки. Сетка фиксирует металлопластиковые или полипропиленовые трубы. У труб такого материала есть свойство смещаться с места.
На сетку укладываем трубы по нашей составленной схеме. Укладка начинается с места, где устроен коллектор. Фиксируем трубы с помощью хомутов, но не затягивайте их туго. Примерный расход составляет две штуки на один метр. Расстояние между хомутами должно быть около метра, между трубами 10 – 30 сантиметров.
Устанавливаем коллектор. На концы труб надеваем гофру и подключаем.
Проводим гидравлическое испытание отопительной системы в течение 24 часов. Устанавливаем давление воды около 3-5 бар.
Если система работает исправно, то переходим к следующему этапу. Заливаем заполненные водой трубы бетонным раствором. Используем бетон не ниже марки М300. Минимальная высота над трубой 3 сантиметра. Помогает равномерно распределить тепло по поверхности.
Для полного высыхания смеси требуется около месяца. Позже приступаем уже непосредственно к финальному половому покрытию.

Греющий электрический кабель

Элемент нагрева в электрическом кабельном полу — двужильный экранированный кабель 5 мм, а управление системой производится через регулятор. Устройство функционирует от напряжения 220 Вт, оно нагревает поверхность от +25 до +32 градусов.

Провод кладётся в бетонный раствор или смесь плиточного клея, хотя возможна укладка «сухим» способом.

Достоинства греющего кабеля:

размер электромагнитного поля, исходящий от системы, небольшой и не опасен для человека;
так как в конструкции используются жилы малой мощности, то срок службы значительно увеличивается;
наличие экранированной плёнки обеспечивает электро и пожаробезопасность, защищает от повреждений.

Хорошим выбором для размещения на лоджии или балконе будут электрические тёплые полы с финишном покрытием в виде плитки.

Минус кабельного устройства, залитого стяжкой из бетонного раствора — в тяжести сооружения и продолжительности монтажа.

Монтаж

Теплый пол на балконе

Принцип обустройства электрического кабельного пола на балконе, схож с процессом укладки кабельных матов:

начинать нужно с подготовки черновой поверхности — очистки и выравнивания;

затем надо сделать теплоизоляцию — уложить экструдированный фольгированный пенополистирол 20 — 30 мм толщиной;

залить бетонную стяжку поверх теплоизоляции толщиной 10 — 15 мм — не будет контакта материала с утеплителем, и риск перегрева сведётся к минимуму;

уложить монтажную ленту и расстелить кабель согласно запланированной схеме — фиксация провода осуществляется лентой;

установить терморегулятор и термодатчик — для проводов, идущих от пола к блоку управления необходимо сделать штробы;

постелить финишное покрытие — только после высыхания стяжки.

Монтировать кабель следует на хорошо утеплённой лоджии, иначе вы попросту будите обогревать улицу. Перед заливкой бетонной смеси следует проверить систему на работоспособность.

Как сделать все самому

Если вы планируете расширить имеющееся пространство, то следует начать именно с балкона. Построить новое помещение можно только при наличии частного дома, а вот жители квартир этой возможности лишены. На неподготовленной лоджии зимой будет прохладно. А вот для тех, кто планирует сделать это помещение теплым и уютным, следует обратить внимание на одну из конструкций теплых полов, которые как нельзя лучше подойдут для отапливания небольшого помещения. При наличии поблизости трубы с горячей водой стоит задуматься о системе теплого водяного пола. Установка будет проходить в несколько этапов. Предлагаем рассмотреть каждый из них более детально.

I этап

Заключается в проведении подготовительных работ. Для начала следует проверить состояние бетонной плиты. При наличии даже несущественных, на ваш взгляд, дефектов стоит исправить все при помощи раствора на основе цемента и арматуры. Для большей уверенности в полученной смеси можно добавить в раствор клей для плитки.

Очистка пола

II этап

После этого можно приступать к выравниванию поверхности плиты. Для этого используется стяжка, уровень которой должен соответствовать уровню соседнего помещения. Этот момент крайне важен в случае, если теплый пол на балконе является продолжением того, который установлен в граничащем помещении. Это необходимо для того, чтобы не было перепадов, которые могут нарушить работу подобной системы. Если системы не соединены между собой, то уровень может отличаться, однако поверхность все равно должна быть ровной. Сохнуть стяжка будет не менее семи дней, в зависимости от ее толщины.

Самовыравнивающиеся смеси

III этап

Производится установка труб, из которых состоит система. В первую очередь необходимо установить слой гидробарьера, а только потом приступать к укладке гидроизоляционного слоя. Для этого можно использовать теплоотражатель, но рекомендуется все же отдать предпочтение пенопласту, у которого большая плотность. Этот показатель должен основываться на расчетах, проведенных касательно возможных нагрузок на настил. Оптимальной считается 35 плотность. После чего можно приступать к укладке и самих труб.

Структура водяного теплого пола под плиткой

Они крепятся при помощи кронштейнов, которые вкручиваются через теплоизолятор в слой стяжки. Перед этим наносится разметка расположения каждой из труб. Если квадратура помещения небольшая, следует использовать метод змейки, а не спирали. Расстояние между трубами должно составлять порядка 20 см. При распределении крепежей следует учитывать возможный интервал между ними. Если труба укладывается прямо, то между крепежными элементами должно быть расстояние около 65 см. При развороте трубы крепежи нужно использовать чаще.

Расчет расхода труб для теплого водяного пола

Если подобный монтаж проводится впервые, можно использовать пружину, которая надевается непосредственно на трубу. Это позволит избежать заломов при монтаже. Если используется металлическая труба, то лучше отдать предпочтение бесшовному методу укладки. Не стоит доверять продавцам, так как их основной целью является продажа товара. Они могут и не знать основных характеристик качества материала. Для проверки достаточно срезать небольшой слой верхнего пластика. Чем труднее это сделать, тем лучше качество этого материала. При покупке алюминиевых труб следует тщательно проверить изделия на предмет швов.

Любая выбранная вами система будет нуждаться в качественном утеплителе. Принцип его укладки один, но для этого понадобится:

смесь, которая используется для создания кладки;
листы пенополистирола (лучше экструдированного), толщиной не более 5 см;
пара кирпичей;
строительный скотч;
специальная фольга (это разновидность рулонного утеплителя, толщина которого не превышает нескольких сантиметров).

АдминАвтор статьи

Понравилась статья?

Поделитесь с друзьями:

Инфракрасный тёплый пол

Инфракрасный электрический пол — популярная модель, особенно для обустройства на балконе. Конструкция — это два слоя плёнки из полиэстера с карбоновыми пластинами внутри.

Работа ИК-пола — генерация длинноволновых инфракрасных лучей. Плёнка бывает разных видов, различается мощностью, температурой нагрева, толщиной и областью применения.

При выборе мощности ленточного пола для лоджии, следует учитывать характеристики отделочного материала. При большой мощности, рекомендовано стелить керамику.

Достоинства и недостатки

Главные достоинства плёнки:

экологичность и безопасность для человека;
устройство не ухудшает качество воздуха, так как нагревает предметы, а не воздух;
не излучает электромагнитные волны;
не сказывается на высоте помещения — толщина плёнки всего 0,3 мм;
при повреждении одного участка, вся плёнка продолжает функционировать;
долговечность, практичность, не требуется ремонт.

В связи с гибкостью полотна, его легко укладывать в помещении любой формы, несложно демонтировать. Монтажный процесс простой и не продолжительный, так как нет надобности в стяжке. Подходит для обогрева открытых помещений, таких как балкон, даже зимой.

Основной недостаток инфракрасных полов — затраты на электроэнергию, но так как чаще балконы имеют небольшую площадь, то они не значительные. Невозможность размещения на плёнке тяжёлой мебели — это тоже один из минусов модели.

Монтаж

Утепление лоджии Теплый пол и электрика (ЧАСТЬ 2) СТРОИМ ДЛЯ СЕБЯ

Монтируется плёночный пол на лоджии в несколько этапов:

подготавливается основание — важно, чтобы оно было ровным;

укладывается утеплитель с отражающем слоем (фольгированный изолон), стыки между листами проклеиваются при помощи скотча;

вырезаются проёмы в утеплители под контакты и датчик, чтобы не было выступов;
монтируется инфракрасная плёнка, при необходимости она разрезается строго по специальным линиям;

подключаются контакты и изолируются битумным скотчем;

устанавливается регулятор и термодатчик;

стелиться полиэтилен поверх плёнки с небольшим нахлёстом;
укладывается напольное покрытие.

Использование данного обогрева возможно сразу после установки.

Предварительные работы

Теплый водяной пол имеет смысл устанавливать только на лоджию с герметичным остеклением и утеплёнными стенами и потолком. Если вы это ещё не сделали, то советуем обратиться к нашим материалам “Утепление пола на балконе и лоджии”, “Остекление лоджии”.

Проверяем балконную плиту

Бетонная стяжка и водяные теплые полы утяжеляют балкон. Нагрузка возрастёт примерно так, как если вы поставили бы на балкон большой мотоцикл. Поэтому сперва нужно оценить, сможет ли балконная плита справиться с возросшей нагрузкой.

Также проверяем, нет ли обвалившихся углов. В этом случае необходимо приварить к каркасу недостающие куски арматуры. Если в плите есть дыры, то нужно залить их цементным раствором.

Выравниваем пол

Устройство стяжки на балконе

Если у вас лоджия не отделена от комнаты, то важно, чтобы в конечном итоге все полы были на одном уровне. Для этого вам нужно прикинуть, насколько вся конструкция (бетонная стяжка, теплоизоляционные прокладки, напольное покрытие) увеличит пол (примерно на 10 – 15 см). Между полом и окном на лоджии должно остаться не меньше 110 см – этого требует ГОСТ, чтобы дети не выпали из окна.

Если после всех этих подсчётов требуется дополнительно поднять уровень, то нужно сделать предварительную стяжку на балконе. Также это стоит сделать, если у вас очень неровная балконная плита. Как сделать стяжку, можете прочитать у нас на сайте в материале “Делаем пол на балконе или лоджии, — что выбрать, как сделать?”

Монтаж температурного датчика

Для регулировки температуры в помещении обогреваемом электрическими полами, без температурного регулятора и датчика не обойтись. Способ подключения приборов несложен, он одинаков для всех систем, главное придерживаться инструкции.

Чтобы установить данное приспособление, необходимо:

сделать углубление в стене для коробки;
продолбить канавки для провода в стене от пола до места установки регулятора;

установить прибор в подготовленный проём;

вставить датчик в гофротрубу и разместить между нагревательными элементами;
подсоединить датчик и кабель от пола к регулятору.

Регулятор нужно размещать недалеко от проводки — это позволит сэкономить на проводах.

Выбор труб для монтажа

Виды материалов:

Медные. Высокий срок эксплуатации. Считаются самыми надежными, что объясняет стоимость выше других труб.

Металлопластиковые. Прочность и хорошая гибкость. Переносимость высоких температур. Высокая стоимость.

Полиэтиленовые. Выгодное соотношение цены и качества. Крайне эластичен. Устойчивость против высокой влажности.

Полипропиленовые. Надежны и практичны. Устойчивость к воздействию на них кислотно-щелочных веществ. Стоимость ниже, чем у металлических изделий.

Утепление балконного пола

При функционировании тёплого пола, много тепла уходит через плиту основания. А если балкон у соседей снизу неотапливаемый, то эти потери существенно увеличатся. Поэтому, к утеплению балконной половой плиты надо подходить ответственно.

Технология и материал для теплоизоляции выбираются с учётом характеристик балкона и высоты потолка. В частных домах, где потолки высокие, а лоджии снизу удерживаются колоннами, вариантов много, подойдёт любой способ.

В квартирах же, при выборе материала приходится учитывать особенности конструкции, даже если это отражается на качестве отопления.

Утепление керамзитом

Для получения эффекта от утепления балконной плиты керамзитом, его слой должен быть не меньше 5 см, а лучше 20 см.

Керамзит является гигроскопичным материалом, при намокании его теплоизолирующие свойства теряются, а сохнет он долго. Бывает нескольких видов, в зависимости от размера фракций (от 5 до 20 мм) — песок или гравий. В качестве материала для теплоизоляции он используется давно, так как стоит не дорого, а по характеристикам практически не уступает современным утеплителям.

Чем крупнее фракции, тем тепло показатели керамзита выше, но зато степень усадки больше.

Пенопласт

Пенопласт — искусственный материал из полимеров, не боится влаги и не разрушается от внешних факторов.

Но так как он обладает меньшей плотностью, то теплоизоляционные качества у него ниже. Пенопласт менее прочный, поэтому для полов не рекомендован, хотя укладывается часто из-за невысокой цены.

Экструдированный пенополистирол

Экструдированный пенополистирол — твёрдый листовой изолятор, стандартная толщина 3 — 5 см. Плиты прочные, способны выдержать вес человека. По данному материалу легко устанавливать маячки, и производить монтаж нагревательного элемента.

Пеноплекс практически не уменьшает высоту потолков, однако стоит он значительно больше керамзита и пенопласта. Но так как, площадь балкона в среднем составляет 3 кв.м., то затраты будут не существенные, поэтому лучше использовать его.

Процесс утепления балконной плиты пенополистиролом не сложный, он схож с укладкой любого теплоизолятора, поэтому эту работы легко сделать самостоятельно:

выравнивается плита — большие выпуклости срезаются, а углубления более 3 мм заполняются цементным раствором;

расстилается полиэтилен в качестве гидроизоляции;
клеится демпферная лента по периметру балкона, её ширина 10 см — компенсирует температурные расширения;
укладываются листы пенополистирола;

заливается армирующая бетонная стяжка слоем 5 см, для армирования применяется пластиковая сетка.

После высыхания стяжки можно переходить непосредственно к установке тёплого пола.

Особенности монтажа

Необходимо выбрать конструкцию теплого пола и подобрать к ней подходящее напольное покрытие

Монтаж теплого пола на балконе имеет собственную специфику. Приходится учитывать саму конструкцию и условия эксплуатации балконной плиты, открытой снизу и принимающей на себя все температурные перепады. Если балкон у соседей снизу застеклен и утеплен, условия эксплуатации балконной плиты становятся более мягкими, но на технологию монтажа теплого пола это не влияет — если соседи зимой забудут закрыть окно на балконе, температура быстро уравняется с наружной, и балконная плита окажется в исходных условиях.

Кроме этого, необходимо выбрать конструкцию теплого пола и подобрать к ней подходящее напольное покрытие. Здесь также существуют свои ограничения. Если в качестве напольного покрытия выбрана керамическая плитка, подойдет либо водяной теплый пол, либо греющие маты (греющий кабель).

Инфракрасный теплый пол нельзя укладывать под «мокрые» клеевые растворы, поэтому, для него подойдут только ламинат, ковролин или линолеум.

Как правило, водяные системы на балкон не укладывают. Пользователей не устраивает сама конструкция — необходимость использования отдельного коллектора, прокладка питающего и обратного трубопроводов. Кроме того, для водяного контура потребуется полный комплект запорной арматуры, узел смешивания для регулировки режима обогрева, и прочие элементы системы. Это достаточно дорогие узлы, требующие установки в помещении и отнимающие немало места. Электрические конструкции в этом отношении намного удобнее и проще.

Подготовка и утепление балконной плиты

Укладка гидроизоляции — можно использовать практически любую пленку

Перед укладкой теплого пола необходимо выполнить подготовительные работы и утеплить балконную плиту. Это обязательная процедура, иначе вся работа обогревателя будет расходоваться на основание.

Поверхность потолочной плиты следует освободить от старого покрытия, снять линолеум или ковролин. Если уложена плитка, и она хорошо держится, можно обойтись без демонтажа — в данном случае основание будет достаточно жестким.

Следующим шагом станет укладка гидроизоляции. Можно использовать любую пленку, вплоть до полиэтиленового рукава. Главное, чтобы полотно было сплошным. Края заворачивают на стены на высоту 20-25 см, впоследствии их подрезают.

На поверхность балконной плиты укладывают лаги. Сначала кладут две продольные планки, фиксируя их на краю длинных сторон балкона. Затем укладывают поперечины, длина которых позволяет распереть длинные бруски и надежно закрепить их между парапетом и балконной стеной. Шаг поперечин должен быть в районе 60 см — это ширина плит пеноплекса и пенопласта. Такой шаг даст достаточную жесткость и обеспечит экономный расход теплоизоляции.

В качестве теплоизолятора рекомендуется использовать пеноплекс. Несколько хуже пенопласт, но он значительно дешевле пеноплекса, что определяет выбор многих пользователей.

Толщина плит должна быть не менее 5 см, это позволит надежно отсечь холодную плиту от нагревательного контура. Утеплитель плотно размещают между поперечинами. Зазоры и щели, если они появились, заполняют монтажной пеной.

После укладки теплоизоляции на лаги устанавливают площадку из листового материала (фанера, ДСП, ОСБ и т. п. Необходимо обеспечить достаточную жесткость настила. Если при ходьбе он прогибается, следует удвоить толщину листового материала (можно склеить два слоя, что даст вполне жесткую и неподвижную площадку.

На этом подготовка и утепление балконной плиты считаются завершенными, можно переходить к дальнейшим действиям.

Монтаж водяного теплого пола

Особенности монтажа водяного теплого пола на балконе

Укладка водяного теплого пола производится после сборки узлов смешивания и коллектора. Необходимо все подготовить для подачи теплоносителя под рабочим давлением. Это важно, так как заливка стяжки требует заполнения трубопровода.

Процесс монтажа теплого пола не представляет особой сложности. На поверхность чернового настила укладывают строительную сетку, к которой с помощью капроновых хомутов или обычной тонкой проволоки крепят петлю. Размер балкона невелик, поэтому, достаточно одного отрезка.

Используется полиэтиленовая или полипропиленовая труба диаметром 16-20 мм. Ее укладывают змейкой или спиралью, фиксируют на сетке, после чего заливают слоем стяжки толщиной 30-50 мм. Когда она застынет, поверх укладывают плитку — керамику или керамогранит.

Есть и другой вариант, когда водяной теплый пол укладывают не в стяжку. Тогда между трубками размещают деревянные бруски, на которые укладывают гидроизоляцию и настилают листовой материал. На него можно уложить ламинат, линолеум или ковролин. Необходимо учесть, что настил выполняет функцию теплоизолятора, и эффективность такого теплого пола заметно падает.

Монтаж электрического теплого пола

Особенности монтажа электрического теплого пола на балконе

Укладка электрического теплого пола выполняется с учетом напольного покрытия. Если это линолеум, ковролин или ламинат, используют сухой способ монтажа под настил. В этом случае на поверхность чернового пола укладывают сетку и крепят на нее греющий кабель (или просто расстилают нагревательный мат без сетки). Затем укладывают деревянные бобышки, толщина которых на пару миллиметров больше диаметра кабеля. На них крепят листовой материал и укладывают напольное покрытие.

Укладка электрического теплого пола под плитку производится почти так же, как монтаж водяного теплого пола. Однако, здесь можно упростить процедуру — обойтись без заливки стяжки и сразу уложить плитку на толстый клеевой слой. Он скроет кабель (мат) и обеспечит достаточную жесткость для основания под плитку.

Этот вариант позволяет экономить электроэнергию — малая толщина клеевого слоя способствует меньшему расходу на собственный нагрев пирога теплого пола.

Укладка инфракрасного пленочного полотна происходит намного проще. На черновой пол настилают гидроизоляционную пленку или подложку под ламинат. Затем укладывают пленочный теплый пол, на который настилают покрытие — ламинат, ковролин, линолеум). Никаких стяжек или других процедур не требуется, что значительно ускоряет процесс монтажа.

Утепление стен и потолка

Чтобы поддерживать комфортные условия в лоджии, при этом не тратить тепло зря, обязательно нужно производить утепление стен и потолка.

Для этого можно использовать различный теплоизоляционный материал: минеральный или полимерный, листовой или рулонный, твёрдый или мягкий.

Минеральная вата

Минеральная вата изготавливается из базальтовых пород камня. Плюсы — низкая степень теплопроводности, огнестойкость и доступная цена.

Однако она гигроскопична, требует дополнительную защиту, поэтому не рекомендуется для утепления стен и потолка на балконе.

Пенопласт

Пенопласт — производится вспениванием синтетических масс, в итоге изделие выходит лёгким и пористым.

Он обладает невысоким уровнем теплопроводности, не гниёт и прост в монтаже.

Пенополистирол

Пенополистирол — разновидность пенопласта, но более современная и усовершенствованная модель. Он отличный теплоизолятор, не сложен в укладке, имеет небольшой вес и стоит не дорого.

Сегодня полистирол один, из часто используемых тепло материалов, поэтому рассмотрим процесс утепления стен и потолка на балконе или лоджии из него.

Способ крепления утеплителя к стенам зависит от их финишной отделки:

на клей ПВА или другой состав, в котором есть агрессивный растворитель;
с помощью специальных расклинивающихся грибков;
на деревянные рейки или металлический профиль.

Поверх изоляционного материала возможна следующая финишная отделка:

монтаж армирующей сетки, со шпаклеванием, покраской или наклейкой обоев;
облицовка панелями из пластика или сайдинг.

Выбор и подготовка помещения

Идеальным помещениям для установки водяного теплого пола является совмещенная с комнатой лоджия.
Теплый пол может монтироваться в любом помещении, однако, следует учесть, что наличие способствует сушке воздуха. Если в помещении нет необходимой вентиляции, то вам будет душно и не комфортно. Эта проблема может быть решена при помощи бытовых увлажнителей воздуха.

Однако, все же не рекомендуется установка теплого воздуха в спальне и детской, ведь спать необходимо при прохладном и свежем воздухе. Идеальными помещениями для монтажа водяного теплого пола являются балкон или лоджия, кухня, ванная комната и особенно коридор, в котором теплый пол просто необходим.

Выбрав помещение, начинаем его подготовку. Сначала демонтируем старый пол. Демонтаж будет проще, если покрытие уложено непосредственно на балконную плиту или плиты перекрытия. Однако, в таком случае произойдет поднятие уровня на 5-7 см, в результате чего придется заменить дверные коробки.

Если вы будете подключать теплый водяной пол к стояку отопления, то заменять его необязательно. Стояк горячего водоснабжения рекомендуется заменить на полипропиленовый.

Шаровой кран должен впаиваться к стояку отопления на расстоянии, которое позволит в случае поломки теплого пола, установить радиатор.
Затем впаиваем в стояк шаровые краны. Они должны впаиваться к стояку отопления на расстоянии, позволяющем в случае выхода из строя, установить на место кранов отопительный радиатор.

Особенности эксплуатации

Есть несколько моментов, которые нужно учитывать при установке тёплого пола на балконе, чтобы продлить срок эксплуатации системы и её эффективность:

не устанавливать полы с обогревом на неутеплённый балкон, утеплять половую плитку, стены и потолок — это позволит не расходоваться теплу зря;
использовать лёгкий теплоизоляционный материал, производить монтаж изнутри помещения;
применять влагостойкое финишное покрытие.

Подводя итог, можно отметить, что наиболее подходящие модели для балкона электрические виды — инфракрасная плёнка или кабельные маты. Хотя в определённых условиях и другие типы имеют право на существование.

В настоящее время, чтобы увеличить полезную площадь и повысить функциональность балкона, не только его остекляют, но и утепляют, а также устанавливают обогрев — тёплый пол. При грамотно выбранной отопительной системы, вы сможете использовать балконное помещение в любое время года.

Разновидности систем

Основных вида всего два:

Водяные тёплые полы. В этом случае весь теплоноситель будет находиться в стяжке пола, при этом циркуляция будет производиться там же. К особенностям можно причислить возможность использования горячей воды для бытовых нужд семьи. Но подобный электрический теплый пол нельзя будет сделать автономным, поэтому подогреваться пол будет только на протяжении зимы. В радиаторах отопления теплоноситель имеет температуру в 90°C, в то время как в теплых полах можно использовать температурный режим не превышающий 28°C. В этом случае понадобится использование дополнительного оборудования, которое бы регулярно разбавляла горячую воду холодной. К тому же, на установку подобного оборудования требуется специальное разрешение соответствующих органов.
Электрические полы для балкона. Делятся на кабельные и пленочные, в которых используются инфракрасные лучи. При использовании кабельных систем, в роли нагревательного элемента выступают специальные кабели, которые размещаются под слоем цементной стяжки. Рекомендуется использовать под кафельное покрытие. Пленочные системы могут обойтись и без стяжки в силу специфики своей работы. Крайне эффективен при использовании ковролина, линолеума и ламината.

Виды полов

Использование нагревательных матов

Система состоит из набора двухжильных или одножильных кабелей, которые укладываются в виде змейки.

К достоинствам системы можно отнести:

если помещение имеет сложную форму или конструкцию, то мат можно разрезать на отдельные элементы, при этом следует соблюдать целостность самого кабеля;
высота подобного слоя будет достигать 1,8 см с учетом использования плитки. По сути, подобное увеличение не является существенным;
используемые материалы полностью безопасны для человеческого здоровья.

Шаг укладки должен составить порядка 5 см. при этом все нагревательные элементы, в том числе и жилы, имеют высокий уровень сопротивляемости.

Что касается установки пола на балконе, то подобный монтаж можно произвести и своими силами, без привлечения третьих лиц. Как правильно ее использовать? Для этого необходимо предварительно ознакомиться с основными процессами:

бетонное основание исполняет роль подложки. В первую очередь следует очистить используемое основание от мусора и строительной пыли. Для улучшения показателей адгезии рекомендуется использовать грунтовую смесь;
после чего следует воспользоваться омметром, который позволит проверить уровень сопротивления рабочего мата;
выбрать поверхность, на которую будет устанавливаться терморегулятор, используемый для подключения проводов. Под них делаются специальные ниши – канавки, на полу и в стене;
в углублении или нише специального канала монтируется датчик. Не стоит размещать его в непосредственной близости от нагревательного кабеля.

Схема монтажа

Когда перечисленные этапы уже выполнены, можно начинать монтаж системы подогрева теплого пола. Для этого необходимо уложить нагревательные маты на клейкую основу, в роли которой может выступать мастика или клей для плитки.

После окончания монтажа следует проверить все элементы по отдельности на предмет их функционирования. В первую очередь это касается уровня сопротивления. Не лишним будет и визуальный осмотр на отсутствие каких-либо загибов или перегибов нагревательного кабеля.

Использование пленочного покрытия

Его можно использовать вместе со многими видами напольного покрытия. Допустима его укладка как под ковролин, так и под кафельную плитку. В основе его работы лежит принцип инфракрасного излучения длинных волн, которые направлены на обогрев отдельных элементов, в том числе и поверхности пола, а не воздушных масс, которые присутствуют в помещении.

К неоспоримым преимуществам можно отнести:

Безопасность.
Низкий уровень энергетических затрат.
Надежность системы.
Прогревается система на протяжении получаса.
Систему легко вводить в эксплуатацию и ее монтаж не отнимет много времени.
Незначительная высота слоя.
Практически полное отсутствие электромагнитного поля.

Обогрев, как правило, производится при помощи вторичного тепла. Благодаря этому создается уютный микроклимат в помещении. В роли нагревательных элементов выступают полосы, изготовленные из карбоновой пасты, которые запаяны между собой при помощи полиэстера. Прекрасно подойдут для теплых полов на балконе.

Последовательность работ:

основание полностью выравнивается;
укладывается слой теплоизоляционного материала;
используемая пленка разрезается на равные отрезки, после чего укладывается непосредственно на основание;
устанавливается терморегулятор;
монтаж электро контактов;
изоляция участков подключения при помощи битумных составов.

Рекомендуется крепить полосы непосредственно к отражающему материалу при помощи малярной ленты или скотча. Это позволит сохранить их первоначальное местоположение в ходе проведения монтажных работ.

В каждом комплекте находится инструкция, которая должна быть прочитана. Перед покупкой системы следует предварительно рассчитать квадратуру помещения. Для создания оптимального микроклимата на балконе теплые полы должны быть уложены правильно. Эту пленку так же можно монтировать на стены и потолок, что позволит сделать помещение теплым круглый год.

Использование кабелей

Проведение столь масштабных работ осложняется тем, что, как правило, балконы или лоджии весьма ограничены в пространстве. При этом использование теплого пола более чем целесообразно. Монтаж кабеля производится под напольное покрытие, а на его поверхности крепится только терморегулятор. С его помощью осуществляется контроль над системой и выставляется интенсивность прогрева.

Последовательность

К достоинствам подобных систем можно отнести:

Денежная выгода. Система потребляет небольшое количество электроэнергии.
Теплые полы относятся к категории долговечных и достаточно надежных конструкций. Все нагревательные элементы размещаются в защитном изоляционном слое, поэтому не подвержены окислению. Цементная стяжка служит дополнительным защитным слоем и размещается на поверхности кабеля. Поверх стяжки укладывается любое напольное покрытие.
Систему можно программировать, а температуру регулировать.
Создаются оптимальные условия для нахождения на лоджии. Этот аспект важен в случае, если комнаты совмещаются.
