Как пристроить гараж к гаражу - технология пристраивания нового гаража к старому

Комфорт очень важен для большинства людей. Особенно если это касается жилища и транспорта. Автомобиль – давно уже стал атрибутом любого занятого человека, ведь без личного транспорта невозможно успеть осуществить все намеченные планы. Необходимо, чтобы личное средство передвижения было всегда доступно и находилось под рукой. Именно поэтому пристройка к дому гаража стала интересовать многих автовладельцев.

Подготовка к работам

Пеноблоки
Когда расчеты будут закончены можно переходить к самим строительным работам, к подготовке. Речь идет не только о подготовке материалов (кстати, для пристройки к неметаллическому гаражу удобнее всего будет применять пеноблоки), но и подготовке основного гаража к модернизации. В частности, если здание гаража было снаружи отделано каким-либо материалом, то со стены, к которой предполагается пристройка, его необходимо демонтировать.

Выбор оптимального месторасположения

Приступая к проектированию пристройки, оцените возможность присоединения инженерных коммуникаций к существующим в здании магистралям. Гаражное помещение необходимо обеспечить:

Системой водоснабжения и отвода стоков.
Надежной электропроводкой.
Отоплением (при круглогодичном использовании).
Системой пожарной сигнализации.

Не следует игнорировать установку в гараже надежной пожарной сигнализации. Гараж, пристроенный к дому – источник дополнительной опасности, вызванной хранением рядом с жилым помещением горюче-смазочных материалов.

Проработав схему подвода коммуникаций, определитесь с местоположением. Пристройка к дому гаража не должна нарушить целостность зрительного восприятия существующего сооружения. Главные требования, которые позволят не допустить ошибок при строительстве гаража:

поместите строение с левой либо право стороны от главного входа в дом. Объединив под единую крышу оба здания, вы добьетесь гармоничного вида;
определитесь с количеством входов и выходов. Рекомендуется правилами пожарной безопасности организовать запасной выход. Общую с жилым домом стену обложите огнеупорными материалами. Вариант совмещенной постройки выгоден с точки зрения теплообмена – примыкающая к гаражному помещению стена будет теплой. Наличие дополнительной двери обеспечит возможность прямого доступа в гаражное помещение во время непогоды;

Гараж можно располагать с правой или с левой стороны основного здания, лишь бы обеспечить автомобилю самый короткий путь от въезда до стоянки

не экономьте на обустройстве фундамента. Бытует мнение, что в связи с небольшой массой строения, фундамент можно выполнять мелкозаглубленным. Не рекомендуем проверять соответствие таких выводов действительности. Крепкий фундамент с повышенным запасом прочности не помешает. Ведь кроме массы сооружения, на фундамент будут действовать нагрузки при движении автомобиля.

Разметка фундамента

Если всё готово, то можно начинать разметку фундамента. Для этого нужно в местах углов будущей пристройки вбить прутья арматуры и соединить их между собой каким-нибудь шнуром. Два из четырех прутов вбиваются рядом с углами той стены гаража, к которой планируется пристраивать дополнительное помещение. От них и будут проводиться все дальнейшие расчеты.

Аналогичным образом нужно разметить и внутренний периметр будущего фундамента. Правильность разметки можно проверить, сравнив диагонали получившегося четырехугольника, они должны совпадать.

Создаем надежную крышу

Гараж, пристроенный к дому, нуждается в надежной крыше, стыкующейся с имеющимся строением. При выполнении проектных работ тщательно продумайте особенности функционирования крыши гаражного помещения. При расположении крыши здания на уровне, превышающем крышу пристройки, обеспечьте беспрепятственное стекание атмосферных осадков по кровле гаражного помещения.

Несложно предупредить проникновение влаги внутри гаража, предусмотрев гидроизоляцию гаражной кровли. Оптимальный вариант перекрытия для гаражного помещения – односкатный, отличающийся дешевизной и доступностью. Основа такой крыши – металлические профили или доски, создающие каркасную конструкцию, которую обязательно следует покрыть изоляционными материалами.

Осуществляя проектирование и установку крыши, помните о следующих моментах:

Нагрузку кровли воспринимает обрешетка, сформированная из дощатого или металлического каркаса.
Оптимальное расстояние между стропилами элементами составляет 20-40 см.
Гидроизоляция, установленная на обрешетку, позволит надежно защитить помещение от проникновения осадков.
Профлист – бюджетный и недорогой вариант материала для кровли.
Саморезы с резиновыми прокладками обеспечат надежную фиксацию элементов крыши.

Возводится крыша для гаража. Для этого делается обрешетка из древесины или металла

Важно создать гармоничный архитектурный ансамбль, осуществляя объединение с жилым зданием гаражного помещения.

Земляные работы

Далее, можно перейти к земляным работам. Для начала нужно вырыть траншею. Это делается по заранее размеченным линиям. Глубина для мелкозаглубленного ленточного фундамента, который является наиболее универсальным вариантом, должна быть не менее 120 см. Траншею нужно выкопать по периметру будущей пристройки. Дно следует максимально выровнять.

На дно траншеи последовательно насыпаются и утрамбовываются слои щебня и песка. Толщина слоёв должна быть равной 15–20 см. Таким образуется амортизирующая подушка, предохраняющая фундамент от деформации.

Инструкции по строительному процессу

Лучшего метода изучения технологий строительства, чем разбор реальных разработок и примеров, пока не придумано. Полезны они и для тех, кто своими руками решил сделать односкатную крышу над запланированным к строительству гаражом, и для тех, кому требуется контролировать возведение объекта на личном участке.

Пристальное внимание следует уделить устройству фундамента под гараж. Основа постройки должна быть безупречной и действительно прочной. Если грунты под массой «железного коня» неравномерно просядут, фундамент обязательно даст трещину. Едва заметное на первоначальном этапе повреждение через год превратиться в крупную щель с полным списком вытекающих последствий: с нарушением теплоизоляции, смещением части стены и перекошенной в результате крышей.

Неравномерность просадки особо опасна для сборных и столбчатых фундаментов. Устроенный поверх них ростверк не спасет от разрушения кирпичные и бетонные стены из-за незначительной собственной мощности. Потому под капитальные сооружения вполне обоснованно принято заливать монолитную плиту или ленту. Заглублять монолитные основания требуется ниже горизонта сезонного промерзания грунта минимум на 30см, для уверенности в надежности на 50см.

В северных областях настолько серьезно заглубленная плита будет слишком дорогостоящей. Там предпочитают ленты с перекрытиями из бетонных плит, если предполагается устройство смотровой ямы, или с бетонным полом по утрамбованной основе, если организация ямы не предстоит.

Каркасные гаражи не слишком требовательны к фундаментам. Из-за неравномерной просадки подстилающих грунтов их может несколько перекосить. Однако рамы верхней и нижней обвязки, жестко сцепленные со стойками стен, не дадут постройке разрушиться. Причем исправить перекос не составит труда: достаточно приподнять просевшую часть строения домкратом и выровнять фундамент посредством подкладки кирпичей, пеноблоков, обрезков бруса и др.

В возможности свободного устранения недочетов заключается причина применения столбчатых типов фундамента под каркасные гаражи, с сооружением одного из которых будем разбираться.

Строительство обособленного гаража с «односкаткой»

Неоспоримые достоинства каркасной технологии отлично отображает сладкая парочка определений «дешево и быстро». Приплюсуем к ним возможность строительства своими руками и немногословно отошлем вдаль малейшие сомнения. Приступим.

Процесс сооружения каркасного гаража по шагам:

Устраиваем по столбчатому фундаменту нижнюю обвязку каркаса. Первым делом из бруса 150×200 создаем раму согласно размерам гаража. Элементы укладываем широкой стороной плашмя, соединяем в углах косым прирубом. Соединения укрепляем гвоздями, болтами, металлическими пластинами. Пространство между ребрами рамы заполняем брусом 150×150, укладываемым на рядовые столбы фундамента. Углы дополнительно усиливаем скобами;
Сооружаем переднюю стенку гаража. Устанавливаем брусья 150×150 длиной по 3м по углам обвязки. Крепим их усиленными оцинкованными уголками и фиксируем временными укосинами к смежным ребрам обвязки. Устанавливаем брусья равнозначного сечения и длины согласно ширине проема под гаражные ворота, крепим уголками. Соединяем полученные стойки путем укладки сверху бруса 100×150 с аналогичным креплением – получаем переднюю деталь верхней обвязки.
Собираем тыльную стенку. Устанавливаем четыре отрезка бруса 150×150 длиной 2,5 — 2,7м через равные расстояния. Высота стоек задней стенки вычисляется в процессе проектирования и зависит от длины гаража. Угловые столбы дополнительно фиксируем временными укосинами. Перевязываем все четыре элемента сверху брусом 100×150. Это задняя деталь верхней обвязки.
Укладываем стропила ребром на брусья обвязки. Для раскроя стропильных ног используем доску 25×150. Крепим их уголками или скользящими опорами к брусьям обвязки.
Сооружаем боковые стенки. Прикладываем к середине боковой стенки дюймовку, на которой отмечаем линии запила по факту. Согласно сделанного из дюймовки шаблона изготавливаем стойки боковой стены из бруса 150×150. Устанавливаем их и соединяем вверху брусом 100×150, прикрепленным к боковым граням стоек.
Обвязываем весь каркас посередине доской 50×150. За точку отсчета средней обвязки возьмем половину длины столба тыльной стенки.
Устанавливаем постоянные укосины. Демонтируем все ранее установленные вспомогательные элементы. Каждый сегмент каркаса, полученный в результате установки средней обвязки, снабжаем укосиной из доски 25×150.
Оформляем крышу. Устраиваем сплошную обрешетку, уложив на стропила доску 25×150 с зазорами 2-3мм. Вместо доски можно использовать фанеру или панели ОСП-3. Обшиваем периметр ветровой доской, расстилаем гидроизоляцию, монтируем покрытие.

Остается обшить каркас гаража доской, стеновым профнастилом или влагостойкой фанерой, применяемой в качестве основы под последующую отделку.

При желании утеплить гараж перед обшивкой между элементами каркаса закладывается теплоизоляция. В обшивке стен и потолка изнутри неутепленной постройки вообще нет необходимости. Открытые к свободному доступу воздуха деревянные составляющие хорошо просыхают, благодаря чему долго служат.

Сооружение пристройки с односкатной крышей

По экономическим показателям гараж-пристройка значительно опережает отдельно стоящий объект. Дело не только в существенном сокращении стройматериалов за счет общей стены с основным зданием. При необходимости подвести к пристройке коммуникации выгоднее и проще.

Под описанную в примере каркасную пристройку сделан ленточный фундамент. Для его заливки рыли не котлован, а траншею, в которую устанавливалась опалубка. Высота опалубки рассчитывалась так, чтобы в итоге над поверхностью земли возвышался небольшой цоколь в 15 – 20см. В период заливки устанавливаем закладные детали для крепления каркаса к фундаменту.

После распалубки внутри контура выбираем грунт на 30см ниже поверхности земли. Трамбуем дно и засыпаем сначала 10см смеси щебня с песком, затем 10см песка, потом снова трамбуем. На утрамбованный песок настилаем промасленную бумагу или рубероид, а поверх этой прослойки заливаем 10см бетона. Получили наиболее подходящий для гаража бетонный пол.

Если есть желание сделать некоторый уклон около 1% в сторону ворот, перед заливкой нужно установить в продольном направлении деревянные планки под требующимся углом. Планки устанавливаются на ребро в 60см от стен. В пространство между ними заливается бетонная смесь и распределяется путем затирания с необходимым наклоном. После удаления планок образованные ими борозды заполняются раствором.

Последовательность работ по устройству гаража-пристройки:

Устройство нижней обвязки. На цоколь полосой настилаем рубероид, толь или подобный гидроизоляционный материал. Укладываем поверх гидроизоляции детали нижней обвязки, заранее раскроенные из бруса 150×150. Проверяем уровнем горизонтальность, при необходимости выравниваем положение путем подкладки щепы. Детали обвязки соединяем прирубом, места соединений дополняем болтами, углы усиливаем скобами.
Установка стоек входа. Перед установкой в брусе обвязки с краю делаем врубку по размету бруса глубиной около 7см. Устанавливаем стойки, изготовленные из бруса 150×150, высота их должна соответствовать проекту.
Сооружение стенок пристройки. Сначала из доски 50×150 формируем угловые опоры. Две доски устанавливаются под углом друг к дружке так, чтобы смежная доска формировала край смежной стенки. Заполняем пространство между угловыми опорами рядовыми стойками. Устанавливаем их с шагом примерно 60см.
Устройство верхней обвязки. Укладываем плашмя доску 50×150 в два ряда с перевязкой стыков.
Укладка потолочных балок. Устанавливаем доску 50×150 ребром с шагом около 60см на верхнюю обвязку. Между балками располагаем обрезки доски 50×50 для фиксации их положения.
Установка стропилин. Стропильные ноги устанавливаем рядом с балками под углом. Для формирования угла используем либо стеновые кронштейны, заранее прикрученные к несущей конструкции основного здания, либо короткие опорные стоки, установленные на обвязку.
Устраиваем по стропилам сплошную обрешетку, перекрываем ее гидроизоляцией, укладываем покрытие.

Завершающие этапы проводятся в традиционной последовательности. Обшиваем гараж, устраиваем косяк для ворот и навешиваем ворота.

Опалубка и армирование

Съемная опалубка из досок

Следующим этапом работ будет монтаж опалубки. Для этого нужно из обрезной доски изготовить щиты, соответствующие по высоте будущему фундаменту. Они устанавливаются по всему периметру котлована как по внешней стороне, так и по внутренней. Щиты нужно фиксировать деревянными распорками, во избежание их смещения.

Обратите внимание! Устанавливать щиты нужно так, чтобы поперечные доски, соединяющие их, были направлены наружу. Так щиты легче извлечь.

Перед тем как начать собирать арматурный каркас, нужно проложить слой гидроизоляции, в качестве которого может быть использован рубероид.

Обратите внимание! С целью придания фундаменту прочности, внутри опалубки должна быть смонтирована армирующая обрешётка. Для ее изготовления обычно используется металлическая арматура.

Подбираем материалы

Традиционно односкатная крыша строится из деревянных брусьев, на которые укладывается кровельный материал. Дерево подбирается твердых пород, хорошо просушенное и обработанное защитными веществами от насекомых и атмосферных воздействий. Кроме того, все деревянные детали, из которых будет построена односкатная крыша пристройки, нужно пропитывать противопожарными средствами. Благодаря этому значительно увеличится срок эксплуатации стропил и балок конструкции.

Для того, чтобы возвести крышу пристройки, потребуются следующие материалы:

брус для балок, стропил и опор;
доска для обрешетки и обшивки торца и боковин;
утеплитель и гидроизоляция;
кровельные материалы.

О последних следует поговорить отдельно. Обычно крыша пристройки к жилому дому делается из того же материала, что и основная крыша. Но в случае, если такой возможности нет, кровельный материал подбирается исходя из финансовых возможностей владельца дома.

Материалы для крыши

Брус для стропил выбирается с размерами от 120х120 миллиметров и до 150х150 миллиметров. Они зависят от веса материала, который был выбран для кровли. Чем он тяжелее, тем толще должен быть брус. Также нужно взять «запас» на нагрузку в виде снега, дождя или ветра.

Для выполнения работ своими руками будут нужны инструменты:

электрическая или ручная пила;
электрическая дрель;
шуруповерт;
молоток;
топор;
нож;
мебельный степлер;
саморезы или гвозди;
уровень;
рулетка.

Гвоздями и саморезами запасаются из расчета, что на 1 квадратный метр поверхности потребуется 8-10 штук. А при покупке изоляционного материала и утеплителя для кровли нужно помнить, что к необходимому размеру нужно добавить еще 10-15%, которые пойдут на нахлесты, обрезку или стыковку материалов.

Количество стропил берется из того расчета, что устанавливаются они на расстоянии не более 1 метра друг от друга.

Стены

Кладка стен гаража из пеноблоков

Когда фундамент застынет можно приступать к возведению стен гаража. Как было сказано выше, для этих целей удобнее всего использовать пеноблоки. Их укладка производится по периметру фундамента. На самом деле выложить целиком придется всего две стены. Не стоит забывать, что третья стена будет общей с соседним гаражом, а вместо четвертой будут ворота.

Начинать укладывать ряды пеноблоков можно, в принципе, откуда угодно, но лучше всего от дальнего угла. То есть сначала выкладывается глухая торцовая стена. Нужно добавить, что те блоки, которые прилегают к стене основного гаража, нуждаются в дополнительном креплении. Для этого в стене и соприкасающемся блоке делаются отверстия глубиной около 15 см, после чего в них вставляется прут арматуры соответствующего размера – так соединение получается более прочным и надежным.

Пеноблоки укладываются последовательно, в ряды и скрепляются при помощи цементного раствора. Ряды укладываются друг на друга. При этом необходимо постоянно контролировать вертикальность стен при помощи отвесов.

Проекты дома с пристроенным гаражом

В принципе, основных варианта проектов домов с пристроенным гаражом два: гараж возводится в один или два этажа. Сегодня огромной популярностью пользуются двухэтажные строения, потому что над местом хранения автомобиля появляется несколько комнат, которые можно использовать по-разному.

К примеру, кабинет, оранжерея, зимний сад, бильярдная и прочее. Единственное, что не рекомендуется устраивать над гаражом, так это жилую комнату.

При этом второй этаж может возводиться как полноценный этаж, или в виде мансардной части строения. В независимости от этого помещения на втором этаже эксплуатируются полноценно.

Кровля

Выбирайте односкатную крышу

Когда будут построены стены, нужно переходить к возведению крыши. Наиболее простым вариантом будет плоская односкатная крыша. Для этого необходимо уложить на стены металлические балки, которые будут выполнять несущие функции. В качестве них можно использовать, например, профильную трубу. Балки притягиваются к стенам при помощи анкерных болтов. Расстояние между несущими опорами кровли должно быть около 1–1,5 м. Изготавливается обрешетка, после чего можно укладывать кровельный материал, в качестве которого удобно применять профнастил. Листы этого материала крепятся к несущим балкам при помощи кровельных саморезов.

Подбираем материалы

Для того, чтобы возвести крышу пристройки, потребуются следующие материалы:

брус для балок, стропил и опор;
доска для обрешетки и обшивки торца и боковин;
утеплитель и гидроизоляция;
кровельные материалы.

Материалы для крыши

Для выполнения работ своими руками будут нужны инструменты:

электрическая или ручная пила;
электрическая дрель;
шуруповерт;
молоток;
топор;
нож;
мебельный степлер;
саморезы или гвозди;
уровень;
рулетка.

Ворота

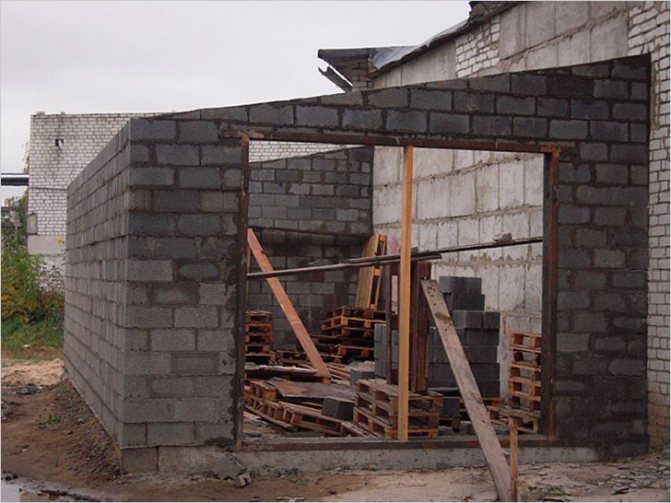

Подготовка к установке ворот

Заключительным этапом работ является установка ворот. Здесь нужно сказать, что удобными и простыми в установке будут распашные ворота. Изготовить их можно самостоятельно, а можно и приобрести уже готовые.

Обратите внимание! Если конструктивно ворота предназначены для вмуровывания в стену, то их установка производится до возведения стен.

На этом пристройка гаража к гаражу завершена. Конечно, кое-какие работы еще предстоят. Утепление, оборудование полками и стеллажами, внешняя и внутренняя отделка помещения.

Этап проектирования

Предварительный расчёт проводится для всех типов кровли. На этом этапе работ необходимо сделать схематический чертеж основного здания и пристройки в масштабе. Это даст возможность рассчитать высоту опорных стоек и спроектировать уклон. Каждое из описываемых значений влияет на прочность и надежность всей кровельной системы. Опытные специалисты проводят все необходимые вычисления при помощи специальных программ, другие используют для этой цели математические формулы. Крыша на пристройке проектируется по следующим принципам:

Уклон кровельного покрытия – это частное между шириной постройки и высотой стоек. Этот параметр берется в пределах от 15 до 40 градусов. Точное значение вычисляют по рекомендации производителя к эксплуатации того или иного кровельного материала. Кроме этого, уклон между ломаной крышей зависит от региона размещения объекта строительства.
Длину опорных стоек можно получить при умножении угла наклона на меньшую сторону пристройки. Подобный параметр используется для правильного монтажа кровли с выдерживанием необходимого уклона.
Длину стропил получают в результате деления разницы между высотой опорных элементов и синусом, который образуется между наклонной плоскостью и основанием кровли. Подобный параметр используется для подсчета материалов для устройства стропил.
Самое простое значение, площадь ската определяют путем умножения длинной и короткой сторон конструкции. Полученный результат будет служить основанием для покупки любого кровельного материала. До проектного значения необходимо добавить 20% на подрезку изделий и нахлесты.

Полезные советы

Нельзя считать, что кровля над пристройкой – это какая-то другая конструкция. Это обычная крыша со всеми известными деталями, элементами, узлами и крепежами. При ее сооружении придется сделать расчеты на предмет определения нагрузок. Ее также утепляют, формируют и сооружают. Единственное, что случается часто, эта конструкция по размерам меньше кровли основного дома. Во всем остальном это традиционный вариант строительства.

Поэтому обращайте внимание вот на эти нюансы:

кровельный материал

пристройки должен быть точно таким же, как у крыши дома;

все деревянные элементы конструкции обрабатывают антисептиками

и антипиренами: первый борется с плесенью и грибками, второй увеличивает огнестойкость сооружения;

кровельный материал выбирают с учетом угла

наклона скатов;

минимальный размер сечения бруса под мауэрлат

– 150х150 мм;

минимальный размер сечения стропильных ног

– 150х50 мм.

Гараж или навес — что лучше

Если говорить о частном коттедже, в котором хозяева проживают круглый год, то здесь будет уместна комбинированная постройка: закрытый гараж и пристроенный навес. Чаще гараж-навес для машины – это крытая площадка, соединяющая ворота и дом. На дачных участках строить капитальный гараж нецелесообразно, поэтому здесь актуальны легкие постройки для временной автостоянки.

Навес между домом и гаражом, фото обустройства маленького двора

Конструкции разделяются по закрытости внутреннего пространства:

Открытые – вертикальные столбы и крыша. Постройки предназначены для защиты от солнца и осадков, не загромождают участок, но не практичны, так как не защищают от бокового дождя, порывов ветра, пыли.
Полузакрытые – часть сторон закрыта глухой стеной, зашита листовым материалом: вагонкой, декоративными решетками, панелями, либо предусмотрен парапет. Проемы иногда закрываются плотными занавесями из тента, мягкими стеклами.
Навесы для гаража закрытого типа – самый практичный вид постройки. Стены закрываются поликарбонатом либо стеклятся, реже обшиваются деревом.

Навес перед гаражом, на фото конструкция соединяющая дом и ворота, комфортное и практичное решение

Основные элементы трёхскатной конструкции

Трёхскатная крыша отличается от двускатного варианта соединением между собой двух накосных стропильных ног и конька, то есть трёх составляющих, в одной точке. Качественная сборка такой сложной структуры может быть выполнена только профессионалами. При самостоятельном монтаже важно соблюдать последовательность этапов укладки следующих элементов:

Кровельные скаты. Представлена эта конструкция одним фронтальным скатом, внешне напоминающим равносторонний треугольник, и двумя трапециевидными скатами. Для формирования угла наклона после соответствующих расчётов или получения консультации от производителя кровельного покрытия закладывается каркас — это рядовые и накосные стропила, нарожники и вспомогательные опоры крыши.

В трёхскатной кровле вместо одного из фронтонов применяется наклонный элемент, похожий по конструкции на скат вальмовой крыши

Тип обрешётки зависит от применяемого кровельного покрытия

Мауэрлат укладывается только в кирпичных зданиях и постройках из бетонных блоков, в деревянных домах его функции выполняет последний венец каркаса

Кровельный свес защищает лицевую поверхность дома от избыточной влаги

Водосточные желоба отводят влагу, стекающую с кровельного покрытия, в водосборные воронки и трубы

Особенность трёхскатной крыши заключается в сложности создания проекта и трудоёмкости строительных работ, поэтому для самостоятельных застройщиков без большого опыта качественное устройство конструкции не представляется возможным. Лучше доверить этап проектирования и расчёта квалифицированному специалисту.
