Все варианты подключения люстр на 2, 5 или более лампочек к двойному выключателю

О подключение в люстре заземляющего провода

В современных люстрах с металлической арматурой устанавливается заземляющий провод желто-зеленого

цвета. Обозначается заземляющий провод латинскими буквами
РЕ
. Если в квартире электропроводка выполнена с заземляющим проводом (он должен быть
желто-зеленым
, но может быть и любого цвета), то его тоже нужно подсоединить к клемме, к которой подсоединен
желто-зеленый
провод люстры.

В домах старой постройки квартирная электропроводка обычно выполнена без заземляющего проводника. В старых люстрах или тех, арматура у которых из пластмассы, тоже нет заземляющего проводника. В таких случаях заземляющий проводник не подсоединяется, на работоспособность люстры он не повлияет, так как выполняет только защитную функцию.

На фотографиях провода, выходящие из потолка и люстры, изображены белым цветом, и это не случайно. Не существует единого международного стандарта на цветовую маркировку проводов в электрической сети, а в люстрах – тем более. Да и в России цветовая маркировка электропроводов с 1 января 2011 года изменилась. Только заземляющий провод РЕ в спецификациях всех стран маркируется желто-зеленым

цветом.

Внимание! Перед подключением люстры, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы.

Подготовка к работе

Во-первых, необходимо определить среди проводов фазу, ноль и заземление, наличие которого необязательно. Для простоты их обнаружения можно использовать электро-схему в паспортном документе на люстру с указанием предназначения ее проводников и этапы их соединения.

Стандартная маркировка по цветам:

• Проводник белого или коричневого цвета – фазный;
• Синего – нулевой;
• Желто-зеленого – заземление.

Подключение производится к проводу такого же цвета на люстре. При его отсутствии осуществляется тщательная изоляция оголенного провода, чтобы случайно не закоротить его.

До начала работ клавиши выключателя следует переключить в положение «выключено». В выключенном состоянии должен находиться и входной автомат на щитке. Подготовка проводов к тестированию заключается в их размыкании. Подключение светильника осуществляется с выключенным питанием. После подготовительной работы подается питание к проводам.

Пошаговая инструкция прозвона проводов тестером:

1. Подключение светильника осуществляется с выключенным питанием

   Осуществляется установка устройства в режим прозвонки, и щупы ненадолго следует закоротить. Характерный звук будет свидетельствовать о правильности выбора предела измерений и исправности устройства.

2. После выкручивания ламп в их патронах определяют 2 контакта: центральный – фаза, и ноль – сбоку, который соприкасается с цоколем при вкручивании лампочки.
3. Чтобы найти ноль 1 щуп тестера устанавливают на боковой контакт какого-то патрона, а 2 по очереди касаются к выходящим зачищенным проводам. Если касание 1 из них сопровождается звуком, нулевой проводник найден.
4. Для поиска фазы 1 щуп тестера устанавливается на средний контакт какого-то патрона, а 2 касаются других проводов. Определение фазы сопровождается звуком.
5. Число контуров определяется при креплении 1 щупа тестера на фазе, и поочередном касании к среднему фазному контакту остальных патронов 2 щупом. Если у люстры 1 контур звук будет сопровождать любое касание к патронам. При отсутствии подключения к контуру части патронов производится проверка на 2 контур, для чего щупами прикасаются к средним контактам патронов и 3 проводу. Звук станет подтверждением двухконтурной люстры, а 2 провод – фаза.
6. При наличии 1 контура 3 провод – заземление. Для этой проверки 1 щупом касаются к деталям корпуса из металла, а 2 щупом – к 3 проводу. Сопровождающий звук послужит доказательством.

Схемы подключения люстры

Несмотря на все многообразие моделей, все люстры, включая светодиодные люстры с пультом, подключаются по одной из схем, рассмотренных ниже. Для подключения достаточно провода, выходящие из потолка правильно соединить с выводами клеммы, установленной на корпусе люстры. Работа простая и по силам любому домашнему мастеру, даже без опыта работы в электрике.

Если из потолка и люстры выходит по 2 провода

Подключение одно рожковой люстры, состоящей из одной лампочки, и одноклавишного выключателя в электропроводке обычно не вызывает затруднений. Достаточно два провода, выходящие из потолка, соединить с помощью любого вида клеммной колодки с проводами, выходящими из основания люстры.

Хотя по требованиям ПУЭ скрутка проводов электропроводки в настоящее время запрещена, но в безвыходной ситуации, с учетом того, что люстра потребляет малый ток, можно временно подключить люстру методом скрутки с последующей изоляцией соединения.

Согласно требованиям ПУЭ, для повышения эксплуатационной безопасности фазный провод должен в электрическом патроне подсоединяться к центральному контакту, а выключатель должен размыкать фазный провод. Желательно это правило соблюдать. Но на практике об этом никто не задумывается, обычно подсоединяют выключатель и люстру как придется.

Если из потолка и многорожковой люстры выходит по 2 провода

Если люстра имеет несколько рожков, но из нее выходит только два провода, то значит, все лампочки внутри люстры соединены параллельно, и подключается такая люстра, по выше приведенной схеме.

Если из потолка выходит 2 провода, из люстры 3 и более

Рассмотрим более сложный вариант подключения люстры, провода в ней соединены для возможности включения каждой лампочки отдельно. Для нашего случая все пары проводов от патронов, вне зависимости от их количества, надо соединить параллельно. Один из вариантов – установка дополнительной перемычки из провода (на фото розового цвета).

Можно обойтись без установки перемычки. Достаточно отвинтить винты у первой и третьей клемм, вынуть провод, идущий от левого патрона из первой клеммы, и вставить в третью, вместе с правым проводом, идущим от правого патрона.

Если из потолка выходит 3 провода, а из люстры 2

Обычно три провода выходит из потолка в случае, если установлен двухклавишный выключатель. В первую очередь нужно разобраться с проводами, выходящими из потолка, – найти общий провод. Это легко сделать при наличии индикатора фазы.

Для поиска общего провода нужно включить обе клавиши на выключателе и последовательно прикоснуться к каждому проводу щупом-индикатором. В зависимости от того, какой провод размыкает выключатель, фазный или нулевой, возможны два варианта поведения индикатора.

• При касании к двум проводам свечение есть, а к третьему нет. В этом случае провод, на котором свечения нет, – общий.
• При касании к одному из проводов свечение есть, к двум другим нет. Тогда провод, на котором есть свечение, – общий.

Без индикатора фазы тоже несложно разобраться с подключением. Нужно подсоединить к люстре любые два провода из потолка и включить обе клавиши выключателя. Если свет зажигается, значит, соединение получилось с общим проводом и одним из идущих от выключателя. Можно так все и оставить. Если есть желание разобраться в проводах до конца, нужно перебором подключиться так, чтобы при включении обеих клавиш на выключателе свет не загорался. Таким образом получится найти провода, идущие от выключателя.

Остается зажать в клемме общий провод и любой другой, идущий из потолка с парой проводов люстры. Если нужно, подключить люстру, чтобы свет включался любой из двух клавиш выключателя, то ставим перемычку (на фото розового цвета) или зажимаем провода, которые на фото соединены перемычкой, в одной клемме. Перемычку можно установить и не в клеммной колодке, а в выключателе.

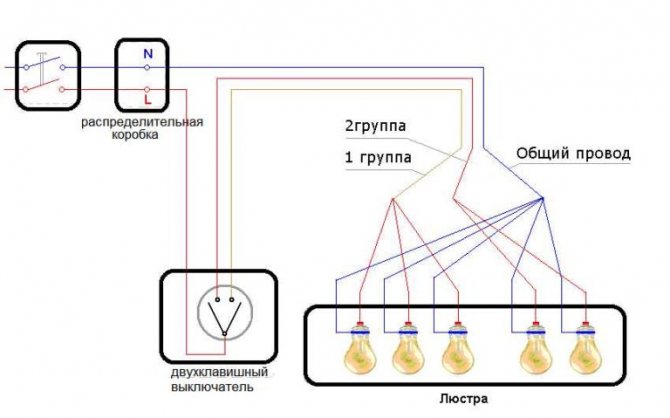

Если из потолка выходит 3 провода, из люстры – несколько

Если нужно, чтобы включались не все лампочки многорожковой люстры одновременно, а группами, то люстру нужно подключить по приведенной схеме. Обязательным условием является наличие двухклавишного выключателя. Подключать двух- или трехрожковую люстру нужно по методике, описанной выше. Определяется из трех выходящих из потолка общий провод. К нему подсоединяются по одному проводу из пар, идущих от каждого патрона люстры.

Оставшиеся два провода соединяются с оставшимся свободным проводникам из пар, идущих от патронов люстры. Гораздо легче будет справиться с подключением многорожковой люстры если ознакомиться с ее устройством.

Схема подключения 2-3 люстр от одноклавишного выключателя

В помещении большой площади, или если установлен подвесной потолок, для хорошего освещения приходится устанавливать несколько люстр или точечных светильников вмонтированных в потолок, которые требуется включать одновременно одним одноклавишным выключателем.

Иногда необходимо подключить выключатель таким образом, чтобы можно было ним включать свет одновременно в двух, трех и более помещениях. В таком случае люстры или светильники подключаются параллельно, как несколько патронов в одной люстре, по следующей схеме.

Каждая люстра на схеме подключена к выключателю через отдельную распределительную коробку, но можно все соединения выполнить и в одной соединительной коробке, все зависит от схемы прокладки электропроводки в помещении. Если в каждой люстре много рожков, то они соединяются параллельно, как для рассмотренного выше случая подключения, когда из потолка выходит два провода, а из люстры – три или несколько.

Схема подключения трех люстр от одного трехклавишного выключателя

Если в одном или нескольких помещениях нужно включать отдельно каждую люстру от одного трехклавишного выключателя, то следует подключение люстр выполнить по приведенной ниже схеме.

Такой вариант подключения светильников часто используется при управлении светильниками, установленными в ванной комнате, туалете и кухне. В коридоре устанавливается один трехклавишный выключатель, и перед входом в помещение включается соответствующая люстра.

Подключение люстры к блоку выключателей Viko (Вико) с розеткой

Иногда рядом с выключателем требуется установить дополнительно розетку. При такой необходимости целесообразно поменять установленный выключатель на блок, состоящий из выключателей и розетки, например Viko (Вико), изображенного на фотографии. Выключателей для люстры в блоке бывает от одной клавиши до четырех. Так что есть возможность подобрать подходящий. На фотографии – двухклавишный блок со светодиодной подсветкой и одной розеткой.

Подключать блок выключателей с розеткой к люстре нужно по приведенной ниже схеме. Как видите, схема мало чем отличается от подключения люстры к обыкновенному выключателю, за исключением дополнительного провода, идущего от нулевого провода к левому выводу розетки.

На схеме подключение проводов приведено в соответствии с требованиям ПУЭ, в реальной проводке ноль и фаза могут быть подключены наоборот. Если стоял, например, двухклавишный выключатель, а нужен одноклавишный с розеткой, то можно не прокладывать дополнительный провод, а использовать свободный, переключив его в распределительной коробке к нулю или фазе, в зависимости от того, какой приходит провод на выключатель.

Частые ошибки

Зачастую неопытные электрики опускают к выключателю вместе с фазным проводником нулевой, а потом задают вопросы, куда его подключить. На самом деле нулевой провод к выключателю тянуть не надо. И уж тем более не надо его разрывать коммутационным элементом. Он должен идти через коробку транзитом, прокладываться параллельно с земляным проводником.

Другая распространенная ошибка при подключении двойного выключателя– подключение фазной жилы не к общей для двух контактных групп клемме, а к одной из отходящих. В этом случае будет гореть только одна группа ламп. Эту ошибку легко заметить и исправить.

Остальные ошибки, приводящие к неработоспособности схемы освещения, в большинстве случаев происходят из-за невнимательности, и связаны с неверным соединением электрических проводов. Для исключения таких проблем надо почаще сверяться со схемой (особенно при отсутствии опыта).

В остальном подключение люстры при знании минимальных основ электротехники проблем вызвать не должно.

Наращивание или удлинение проводов при подключении люстры

Сейчас при ремонте квартиры стали устанавливать подвесные потолки. Особенно популярны натяжные. Они имеют великолепный вид, практически не изнашиваются, бывают любых цветов с глянцевой и матовой поверхностью, не боятся воды. Натяжные потолки устанавливаются на расстоянии 5–10 см ниже от существующей плоскости потолка, поэтому длины проводников для подключения светильников становится недостаточно. Требуется нарастить их длину.

Сложность задачи заключается в том, что добраться до места сращивания проводов для подключения люстры или других светильников после монтажа потолка будет невозможно без его демонтажа. Значит, соединение должно быть выполнено максимально надежным способом. Соединение проводов в труднодоступных местах с помощью клеммной колодки не является надежным видом соединения. Винты в клеммной колодке могут со временем ослабнуть, и потребуется их подтянуть.

В статье сайта «Соединение перебитых в стене проводов» подробно в фотографиях рассмотрены способы соединения алюминиевых и медных проводов между собой, как раз подходящих и для случая удлинения проводов для подключения люстры или других светильников. Для надежного соединения при наращивании алюминиевых проводов медными рекомендую прочитать статью «Как соединять алюминиевые провода». Для удлинения проводов для подключения люстры к подвесному потолку подойдет один из описанных в статье способов, на резьбе или неразъемное заклепкой.

Инструменты

Чтобы подвесить и подключить светильник, потребуются такие инструменты:

• Мультиметр или индикаторная отвертка потребуются в том случае, если нужно определить назначение контактов.
• Клеммные зажимы или колпачки используются для надежного соединения.
• Пассатижи.
• Маркер.
• Отвертка.

Подключение
Также необходима стремянка, имеющая подходящую для работы высоту.

Сечение провода для подключения люстры

Если в люстре установлено шесть стоваттных лампочек накаливания, рассчитанных на питающее напряжение 220 В, то ток потребления не превысит 3 А. Такой ток выдержит медный проводник сечением 0,5 мм2, а стандартная квартирная электропроводка обычно выполнена проводами сечением не менее 2,5 мм2. Так что при подключении люстры с лампочками на напряжение 220 В о сечении провода можно не задумываться. При подключении люстры со светодиодными лампами о сечении провода тоже можно не беспокоиться.

При подключении люстры или светильников с галогенными лампочками на напряжение 12 В ток потребления становится намного больше, и сечение провода на участке проводки от понижающего трансформатора или адаптера до ламп люстры нужно рассчитать с помощью приведенного ниже онлайн-калькулятора и проверить его соответствие.

Если есть сомнения в достаточности сечения электропроводки, то о нагрузочной способности электропроводов можно узнать из статьи «Выбор сечения провода».

Если люстра или светильник потребляет значительный ток, то есть смысл задуматься о замене ламп накаливания современными источниками света, – светодиодными лампами, ток потребления которых в десятки раз меньше, чем у ламп накаливания.

Виды двухклавишных выключателей

Любой выключатель на две клавиши имеет три контакта. Один сверху, два внизу.

Выключатель может быть с подсветкой клавиш или без неё. В первом случае при использовании светодиодных, энергосберегающих ламп они могут моргать во время работы или слегка светиться в выключенном состоянии.

В последнее время появились светодиодные лампы, которые специально предназначены для таких выключателей. Но цена их из-за более сложной электронной схемы достаточно высока. Дешевле заменить выключатель.

Если при ограниченном бюджете подсветка жизненно необходима, придётся использовать в люстре одну лампу накаливания любой мощности.

Ищем фазы и ноль

1. Распаковываем люстру. Плафоны нам пока не нужны, так что можете убрать их в сторону. Возьмите основание, которое обычно состоит из чаши произвольного размера и формы, нескольких металлических трубок, внутри которых проходят провода, декоративных деталей и патронов, в которые будут устанавливаться лампочки.
2. На фотографии показан пример простейшей люстры с двумя проводами. Нет, по факту проводов будет больше (по 2 на 1 патрон), поэтому нас интересует лишь их цветовая маркировка. То есть мы видим три коричневых и три синих провода. Это классические плюс и минус или фаза и нуль, требующиеся для запитки электрического прибора.

Техника безопасности

Перед тем как приступить к подключению люстры к электросети, установить выключатель, нужно ознакомиться с техникой безопасности в работе с электричеством. Для этого не требуется изучать талмуды «физики по электричеству», стоит ознакомиться с правилами:

1. Во всем применяемом инструменте для работы с электроприборами, а также по электропроводке рукоятки заизолированы.
2. Для проведения работы электроэнергия во всем помещении отключается на щитке. Для этого выключить выключатель света недостаточно. Требуется на электрощитке (счетчик в частном доме) отключить пробки, если же там нет кнопок, пробки выкручиваются.
3. Выключатель для светильника устанавливается в разрыв провода «фаза».

Если соблюдать эти правила, тогда жизнедеятельности не будет ничего угрожать.

Проверка проводов индикатором

Как распознать провода?

Все провода выпускаются в нескольких цветах. Это значительно облегчает работу электрика, и дает подсказку новичку.

Общепринятый стандарт:

• Заземление – желтый провод со светло-зеленой полоской (земля).

• Синий (голубой) провод – ноль.
• Фазными выступают другие цвета, кроме перечисленных.

В домах и квартирах со старой проводкой все кабели одинаковы, заземления не было. Чтобы определиться с типом следует делать прозвон.

Чем грозит поменять местами фазу и ноль?

Есть мнение от людей, считающих себя профессионалами (поставил в доме 1 розетку), что при установке выключателя нет разницы в подсоединении проводов, потому как через разомкнутые контакты электричество в лампу не попадает. Это неверно. Следует точно знать, что является фазой, а какой провод идет «нулем». При разорванном ноле электрический ток не поступает, но во всех кабелях присутствует фазный ток. Что грозит поражением человека электротоком. В ином случае люминесцентные осветительные приборы, а также лампы «эконом» при фазном токе мерцают или же слабо светят.

Как соединить провода?

Скрутка – это очень кропотливое дело. Если она сделана неправильно, производится переделка. Поэтому следует это делать правильно, а также прочно изолировать ее. Если таких скруток много, а в сети большое напряжение или же плохой контакт соединения греются, тогда возможно скорое перегорание изоленты, что приведет к замыканию. Поэтому при скручивании проводов необходимо их хорошо прижимать и изолировать.

Сейчас применяются клеммные колодки. Они зарекомендовали себя как противопожарные элементы. С их помощью соединяется четыре и больше скруток. Одними из них являются WAGO. Для соединения не потребуется инструмент, монтаж происходит за короткое время. Для начала открываются рычажки, вставить туда провода и закрыть рычаг. При этом соединение будет надежным, противопожарным. Приобретенная новая люстра разбирается, проверяется качество колодок и винтов. При необходимости винты нужно хорошо затянуть. Особенно если люстра китайского производства.

Клеммные колодки использовать удобнее всего
