Как установить люк на чердак с лестницей своими руками: размеры и расстояние от стены – Обзор

Чердак – это отличное место для размещения различных старых вещей, одежды и прочих принадлежностей. Хотя, для его использования, нужно специальное обустройство люка, которое поможет без особого труда попасть на него. О разных типах люков для чердака и об их особенностях более подробно напишем ниже.
[contents]

Преимущества чердачной лестницы с люком

Подобные конструкции стали очень популярны во многих частных домах. Это обусловлено большим количеством достоинств:

1. При кажущейся хрупкости, чердачная лестница может выдержать до 200 килограммов массы.
2. На ступенях имеются рельефы и насечки, которые повышают удобно и безопасность эксплуатации.
3. Конструкция очень долговечна и надежна.
4. Ее цена находится в прямой зависимости от материалов и сложности изделия. Однако она не очень большая.
5. Широкий выбор дизайнерских решений. Можно подобрать чердачную лестницу для любого интерьера.
6. Практичность и простота.

Поставьте в своем доме раскладную лестничную конструкцию, и вы сами убедитесь во всех ее преимуществах. Такие лестницы отлично смотрятся и в старых постройках, и в современных домах. Но без всяких сомнений, чердачная лестница с люком — это солидно, красиво и невероятно практично.

Особенности конструкций для обустройства чердака

Лестничные конструкции бывают разными, без них не обойтись. Для изготовления люка может использоваться металл или древесина, тогда проёма будет почти не видно в поверхности потолка.

Выбор лестницы заслуживает особенного внимания. Они могут быть стационарными (непереносными), раскладными и мобильными.

Стационарные модели невозможно сложить или переставить в другое место. Их лучше использовать в тех случаях, когда в доме много места и лестничная конструкция никому не помешает. Переносной (мобильный) вариант довольно хлопотный, потому что конструкцию придется постоянно передвигать и перемещать. Наиболее привлекательным и практичным считаются раскладные чердачные лестницы.

Габариты чердачного люка не очень сложно рассчитать, так как они находятся в зависимости от угла наклона и ширины самой лестницы. Ширина при этом варьируется от 70 сантиметров до метра. Наклон должен составлять не больше 65 градусов, однако для регулярной эксплуатации самым удобным считается угол в 45 градусов. Лестницы должна состоять из десяти — пятнадцати ступеней. Их толщина должна быть около 2 сантиметров. Такая чердачная лестница позволяет с легкостью выдерживать массу более ста пятидесяти килограммов.

Этапы самостоятельной сборки

Для чердачного варианта лестница на тетивах считается самой подходящей. Инструкция там простая, плюс инструмента и материала нужно немного.

• Для изготовления деревянной конструкции нам понадобится строганая доска шириной 200–250 мм и толщиной 30–40 мм.
• Длина доски зависит от размеров конструкции, ведь из нее будут делаться 2 цельные тетивы.
• Теоретически ступени можно делать из доски толщиной 25 мм, но удобней закупать одну доску и для тетивы и для ступеней.

Способы крепления ступеней

Существует 3 способа фиксации ступеней:

1. Небольшие деревянные бруски изнутри прикручиваются к доске и уже на них кладутся проступи.
2. Проступи изнутри фиксируются на доске металлическими уголками.
3. В тетивах прорезаются пазы под проступи, в них вставляются ступени.

С эстетической точки зрения вариант с пазами смотрится лучше конкурентов

Установка тетивы

Первыми размечаются и подрезаются под нужным углом 2 тетивы. После подрезки и примерки вам нужно сразу отметить на полу первого этажа и на коробе чердачного люка точки фиксации конструкции.

• Разметка ступеней. Если вы не уверены, что можете точно рассчитать угол наклона, то установите (без фиксации) тетиву на ее место и, приложив к ней уровень, отметьте горизонт для первой ступени.
• Шаблон. Теперь у вас есть угол наклона ступеней относительно тетивы. Для разметки остальных степеней можно воспользоваться малкой или изготовить самодельный шаблон из картона.

Пазы под ступени удобней вырезать ручной циркулярной пилой, но за неимением таковой можно воспользоваться обычной ножовкой по дереву

Циркулярная пила удобна тем, что ее можно установить на фиксированную глубину реза

Пазы. Дальше берете широкую стамеску и аккуратно выбираете пазы на всю глубину реза. Глухой паз, как на фото снизу, делается также при помощи стамески. Сначала выбираете все, что можно, а затем ставите стамеску вертикально и подрезаете боковую сторону.

Глухой паз выбирается широкой стамеской

Устанавливаете обе тетивы на заранее отмеченные точки и крепите их металлическими уголками. Тетиву прикручиваете саморезами, а в пол загоняете анкер.

Для более прочной опоры на пол, снизу под тетиву можно вырезать и закрепить деревянный уголок из той же доски

Монтаж ступеней

Ступени желательно замерять и нарезать уже после установки тетивы. Пазы мелкие и если вы чуть ошибетесь, то доски войдут неплотно или будут распирать тетиву.

Досточки под ступени быстрее делать по шаблону, чтобы все были одинаковыми, но любителю лучше вырезать и подгонять каждый элемент отдельно. Без опыта выбрать стамеской паз с точностью до миллиметра невозможно.

Быстрее делать все ступени одним пакетом

Перед тем, как установить досточки, пазы необходимо смазать любым клеем по дереву, как вариант можно использовать ПВА.

Пазы обязательно промазываются клеем

При заведении элементов в пазы можно воспользоваться деревянной киянкой, забивать досточки голыми руками проблематично.

Сразу после заведения элемента в паз, необходимо убрать излишки клея

Чтобы массивная конструкция со временем не рассохлась, и тетивы не разъехались в стороны, под одной из центральных ступеней мы монтируем стягивающую металлическую шпильку.

Шпилька нужна для фиксации боковых элементов

Перила

Вариантов установки перил множество, но мы выбрали самый простой для любителя. Если люк находится в углу, то перила можно монтировать только с одной стороны.

• От точки фиксации тетивы на полу, до потолка устанавливаете стойку из деревянного бруса, минимальное сечение бруса от 50х50 мм.
• Дальше параллельно тетиве, к брусу и к обвязочному коробу чердачного люка крепится 1 или 2 доски.
• Доски можно прикрутить саморезами или просверлить отверстия и зафиксировать болтами с широкими шайбами.

Последними этапами сборки лестницы будет шлифовка и лакировка

Последовательность монтажа — основные работы

Для установки раскладной лестницы нужно приготовить:

• ножовку;
• дрель;
• отвертку;
• молоток;
• рулетку;
• стремянку.

Металлические и деревянные лестницы фирмы Fakro собирают по одному принципу. Порядок действий:

1. Открутить саморезы, которые держат крепления, отделить короб.
2. Поперек ниши прикрутить бруски — по одному с каждой стороны. Это — опоры для короба, которые облегчат монтаж.
3. Опустить люк на опоры (снизу). Проверьте, чтобы нижняя кромка коробки стала вровень с плоскостью потолка или опустилась ниже не более, чем на 1-1,5 мм (зазоры можно закрыть наличниками).
4. Откинуть крышку и проверить положение углов уровнем.
5. Расклинить по периметру брусками (2 — по ширине, 3 — по длине) для регулирования горизонта.
6. Высверлить отверстия под саморезы, отмерив от края одинаковое расстояние.
7. Наживить крепеж и еще раз проверить углы уголком и рулеткой. Закрепить саморезы.
8. Спускаемся с чердака, закрываем люк, проверяем его плотность прилегания, убираем временные бруски.
9. Монтаж лестницы. Открываем крышку люка, привинчиваем к ней верхний сегмент.
10. Подтянуть крепления.
11. Установить поручни.
12. Проверить конструкцию по длине. Разложенные сегменты должны образовать прямую линию. При необходимости подрезать ножки до нужной длины. Поставить пластиковые заглушки.
13. Зазоры между коробом и стенками проема запенить.
14. Установить наличники.

Видеоинструкция по монтажу лестницы на чердак

Как сделать люк на чердак своими руками

Изготовление лестницы, ее монтаж и тестирование — это основные этапы работы. Но без проектирования и расчета будущей конструкции и строительство будет осложненно, и качество может не соответствовать ожиданиям.

Начало работ — это создание люка, ведущего на верх. Чердачная лестница своими руками это прекрасный подход, если вы обладаете достаточными знаниями и навыками. Верный выбор месторасположения люка, его точное создание и оборудование для лестницы служат основой всего проекта.

У вас есть 2 варианта: использовать готовый люк или сделать его самому. Размеры отверстия должны быть комфортными для подъема, чтобы не задевать головой потолок и стропы. Место не должно пересекаться балками и несущими элементами. Люк обязательно дополнительно теплоизолируют, потому что целостность конструкции нарушена и это может привести к потере тепла.

Если вы решились сделать чердачную лестницу своими руками, то следует понимать, что это — не просто классическая дорожка на верхний этаж. Чердачная лестница имеет свои особенности и требует особого подхода.

Изготовление люка для чердачной лестницы включает в себя следующие работы:

1. Разработка чертежей
2. Учет и детальный анализ толщины всех элементов конструкции, размеров люка.
3. Подбор необходимых материалов и инструментов.
4. Формирование отверстия, где будет складная лестница или другой вариант подъема на чердак.
5. Сборка рамки люка и надежная фиксация всех элементов.
6. Изготовление крышки из остатков покрытия пола.
7. Декоративное оформление и комплекс изоляционных работ.

В результате вы получаете оборудованный люк, который легко закрывается на время.

Люк в закрытом положении практически не выделяется на фоне потолка

Пошаговая инструкция по конструированию

Самыми прочными и практичными признаны такие лестницы, которые сделаны на металлической основе с деревянными ступеньками. В домашних условиях, конечно, нечто подобное соорудить сложно, а вот работа с деревом под силу каждому.

Шаг 1. Планируем и проектируем

Итак, для начала внимательно рассмотрите заботливо приготовленные для вас схематические иллюстрации:

У вас сложилось понимание, как именно будет выглядеть проем чердачного люка и с какой стороны к нему будет крепиться лестница? Тогда идем дальше.

Шаг 2. Подбираем крепление для люка и лестницы

Именно от прочности и качества механизма зависит то, насколько легко будет открываться люк, и насколько он будет выдерживать возложенные на него нагрузки. Самый простой механизм из всех существующих в этом плане – это петли и защелки. Разница лишь в том, как именно вы расположите их: по длинной стороне створки, или по короткой, и куда будет открывается сам люк – верх или вниз.

И здесь многие домашние умельцы идут на такие хитрости: они используют не простые мебельные петли, а приспосабливает автомобильные капотные, и получается крышка люка с пружинным механизмом ничуть не хуже, чем у самых дорогих промышленных вариантов. Такая пружина помогает поднимать тяжелую лестницу с люком и фиксировать ее в нужном направлении.

Т.е. каждый раз, когда вы будете подниматься на чердак, вам уже не нужно будет применять особых усилий, чтобы поднять обычно массивную крышку люка.

Вдобавок, совсем не лишним будет кронштейн, который поможет зафиксировать открытый люк в определенном положении. Таким образом, вы не позволите люку открывается на больший угол, чем он рассчитан, и отлетевшая вниз крышка не стукнет случайно проходящего мимо человека по голове.

Еще вы можете применить для массивного чердачного люка так называемый газовый лифт – такие приспособления сегодня активно продаются для тяжелых дверей. Все это тоже поможет легко открывать и закрывать люк наверх, а еще газовый лифт просто не позволит опускаться крышке быстро резко.

Ведь бывают ситуации, что человек решил спуститься с чердака по приставной лестнице, стал закрывать за собой крышку люка, а та под своей тяжестью попросту захлопнулась. Результат – сотрясение мозга и быстрый полет вниз. Подумайте над этим, ведь подобного легко избежать.

В качестве фиксатора крышки люка вы также можете применить стальную цепочку, как здесь:

Шаг 3. Устанавливаем пружинный механизм

Также обязательно необходимо продумать для складной лестницы не только ее составные элементы, но и главный пружинный механизм. Речь идет о таком приспособлении, которое обеспечит надежную фиксацию всей конструкции лестницы в закрытом положении на чердаке.

Но учтите, что чем крепче и тяжелее получится такая фиксация, тем больше усилий вам потом придется прикладывать, чтобы раскрыть лестницу и развернуть ее. И тем больше будет нагрузка уже на сам механизм, а он не вечен.

Еще один важный момент: чем больше наклон самой лестницы, тем больше будет оказываться нагрузка на место крепления ее к перекрытию чердака. Самая маленькая нагрузка будет при угле установки в 90 градусов. Но лестницу так не установить, конечно же, поэтому оптимальный угол, на который вы можете ориентироваться, находится в диапазоне от 65 до 75 градусов.

Шаг 4. Изготавливаем чердачный люк

А теперь продумайте конструкцию самого люка. У него могут быть одна крыша или две (верхняя и нижняя), дополнительные удерживающие механизмы и даже дистанционное управление.

Вот подробная пошаговая инструкция, которой вам удобно будет пользоваться:

• Шаг 1. Сделайте необходимые замеры и начертите их на фанере.
• Шаг 2. Изготовьте боковые стенки путем нанесения клея на стыки будущего люка.
• Шаг 3. Скрепите все детали шурупами.
• Шаг 4. Снова промажьте все кромки ПВА и приклейте дно.
• Шаг 5. Забейте для надежности скобы, при помощи строительного степлера.
• Шаг 6. Сделайте из плиты МDF-распорку.
• Шаг 7. Положите распорку в короб – так вы поймете, куда наносить клей.
• Шаг 8. При помощи шурупов прикрепите распорку к подготовленному коробу.
• Шаг 9. Начертите на дне короба линию и снова пройдитесь по разметке скобами.
• Шаг 10. Прибейте дно к распорке.
• Шаг 11. Положите на дно короба теплоизоляцию.
• Шаг 12. Засуньте в щели короба оконный изолятор.
• Шаг 13. При помощи степлера и шурупов прибейте крышку к коробу.

Вам также помогут наши мастер-классы, которые замечательно иллюстрируют процесс изготовления чердачных люков с лестницами из разных материалов и разных конструкций:

Продолжение:

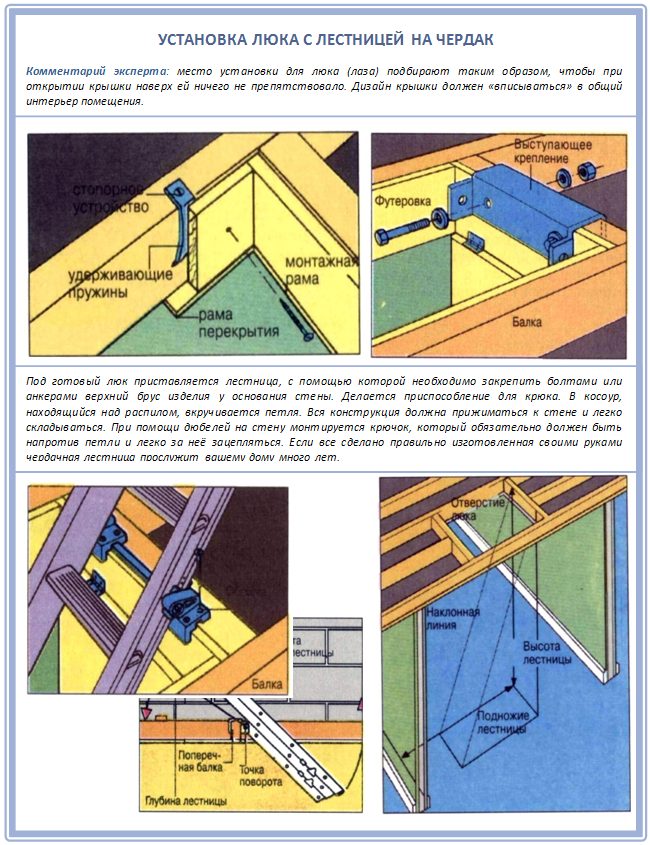

Шаг 5. Устанавливаем люк и лестницу в проем

Был ли люк и чердачная лестница своими руками изготовлены, или же вы решили не заморачиваться и приобрели готовую конструкцию, в любом случае сейчас вам придется столкнуться с одинаковыми сложностями в процессе их установки.

Итак, если перекрытие вашего чердака сделано из бетона, проем для выхода на крышу нужно делать заранее – вырезать его потом будет сложно. А вот в деревянном перекрытии люк следует устанавливать между несущими балками, расстояние между которыми – не менее 60 сантиметров, но не более 1 метра.

Важно, чтобы при подъеме и спуске человека по такой лестнице вся нагрузка была равномерно распределена между балками, поэтому люк с лестницей устанавливать необходимо так, чтобы крышка открывалась параллельно балкам, но не поперек им. Как здесь:

Еще один пример монтажа люка с лестницей в деревянном перекрытии:

Как вы видите, при помощи деревянных треугольников (косынок) по углам крышки люка была сооружена специальная ниша, в которую потом будет вложен утеплитель.

По сути, все это – работа одного дня для опытного мастера и замечательная практика для начинающего. Смело приступайте!

Где и как установить

Может показаться, что подобрать место для размещения и вырезки люка не очень трудно. Однако большинство людей забывает, что в потолке есть балки перекрытия. В процессе монтажа люка на них нельзя попадать, это касается и кровельных стропил. Профессиональные строители рекомендуют в таком случае придерживаться некоторых правил:

1. Лестничная конструкция при складывании не должна задевать стены и потолок чердачного помещения. Чтобы предотвратить эту проблему, нужно предварительно измерить расстояние от лестницы по вертикали и горизонтали.
2. Люк на чердак также должен беспрепятственно складываться/раскладываться.
3. Направление и расположение люка зависит от направления чердачных стропил.
4. Отверстие в потолке должно совпадать с размерами люка, иначе будут появляться щели и трещины.

Простая лестница из двух частей своими руками

Это лестница, которая состоит из двух секций. одна из которых складывается наверх. В собранном варианте лестница не прячется вверху, но остаётся на виду.

Это может быть некритичным, если чердак находится в рабочем помещении, гараже и т. д. Даже в коридоре она может выглядеть вполне уместно, все зависит от стиля вашего дома.

Эту лестницу можно сделать за несколько часов, нужно только приготовить необходимые материалы:

1. Ножовка по дереву.
2. Измерительные приборы (рулетка).
3. Обычная деревянная лестница.
4. Карточные петли, ширина которых равна ширине косоура – 4 шт.
5. Четыре бруска толщиной 2–3 см: два длиной с ширину люка и два длиннее на 20 см.
6. Саморезы, анкера, петля и крючок.

Косоур – это несущая балка лестницы, на которую укладывают ступеньки.

Как смастерить лестницу рассказывать никому не нужно, но заметим только то, что её длина должна быть больше расстояния от пола до люка примерно на 30 см.

Берём короткие бруски:

• Первый брусок соединяем с верхним концом лестницы при помощи петель.
• Второй брусок надёжно закрепляем на нижней части жёстким способом.

Чтобы конструкцию сделать надёжней, нужно взять две рейки и прибить их с обратной стороны марша наискосок. Только постарайтесь выполнить это таким образом, чтобы конструкция не мешала движению по лестнице .

Отмерьте от низа ровно 2/3 от всей длины лестницы и распилите её в этом месте. Далее, соедините эти части карточными петлями. Петли крепятся с обратной стороны лестницы, чтобы она могла складываться, как следует.

Закрепите верхний брусок непосредственно под люком. Крючок и петля нужны для того, чтобы лестница не раскрывалась произвольно. Крючок приделывается к стене, а петля на нижнем бруске.

Первая чердачная лестница проста, но у неё есть недостаток в виде видимой лестницы. Есть и другие модели, представленные на фото – это выдвижные, раскладные и телескопические .

Конструкции чердачных лестниц

Подготовка прорези люка

Отверстие в потолке прорезается согласно разметке, при этом нужно учитывать расположение балок перекрытия

Расстояние между ними в зависимости от проекта может составлять от 35 до 60 см: важно сделать так, чтобы люк затронул как можно меньше балок

Если всё-таки пришлось частично вырезать их, то между соседними балками устанавливаются поперечные перемычки. Это позволит не допустить снижения прочности.

Люк прорезается болгаркой или другим инструментом, оно должно быть чуть больше запланированных размеров люка, чтобы осталось место для установки рамки. Работа проводится в несколько этапов:

Осторожно прорезается верхний слой до утеплителя. Если чердак уже был утеплён, слой тепло- и гидроизоляции следует аккуратно прорезать и не вытягивать наружу

Завершать прорезание отверстия будет удобнее и надёжнее снизу. Из досок собирается рамка, которая будет обрамлять люк. Толщина доски составляет 33 см, ширина рамки зависит о желания владельца. Рамка устанавливается с верхней и нижней стороны, она должна быть закреплена на каркасе люка. К рамке прикрепляется крышка люка. Лучше приобрести уже собранную конструкцию в магазине, так как она гарантированно выдержит вес лестницы и сможет удержать поднимающегося человека, если такой возможности нет, люк собирается из двух слоёв толстой фанеры и бруса, между фанерными листами прокладывается утеплитель.

Прячем лестницу за люком

Конструкция, сложенная в люке

Данный вид лестницы имеет три секции, но в этом случае она удачно расположится в люке. Прежде всего, определитесь с ее месторасположением. Например, проем имеет размеры 120×65 см. Тогда для предотвращения потери тепла люк следует вырезать на 7–8 мм шире с каждой из сторон. Для работы потребуется следующий материал:

• Брусок сечением 50×50 мм – 2 длинных и 2 коротких.
• Фанера, толщиной 10 мм.
• Фанера, толщиной 4 мм, для изготовления косынки.
• Клей ПВА.
• Саморезы.

На конце каждого бруска сделайте выпил на половину его толщины. После эти места промажьте клеем и соедините в паз все между собой в прямоугольник. Для прочности между собой можно дополнительно скрутить саморезами. Чтобы у вас вышла точная диагональ из фанеры 4 мм вырежьте косынку.

Когда клей высох, косынки демонтируете и прикрутите лист фанеры 10 мм саморезами. Теперь примерьте конструкцию в проеме. Если все подходит, то измерения были выполнены точно.

Варианты лестниц

Чердачная лестница может иметь несколько видов. Возможность выбора позволяет оптимально оборудовать любое помещение в зависимости от ваших личных пожеланий и потребностей.

— складная лестница на шарнирах

Довольно распространенный формат изготовления лестницы. Проект представляет собой 3 секции, которые соединены в единую конструкцию. Такой формат подходит для оборудования лестницы в любом помещении. Шарниры для открывающегося люка можно приобрести уже готовыми и установить в кратчайшие сроки.

Складная лестница на шарнирах

— простая деревянная лестница на

Этот вариант более привлекательный и является определенной модернизацией предыдущей конструкции. Для изготовления достаточно распилить стандартную приставную лестница на 3 секции. Самая малая должна быть по размерам люка, вторая больше, а третья полностью закрывать оставшееся расстояние до пола. Сделайте пазы на и вмонтируйте в них ступени. Обязательно точно обработайте все углы и поверхности.

Деревянная лестница на

— откидная лестница из двух частей

Вариант чердачной лестницы, который подходит для небольшой высоты помещения или вид упрощенной конструкции.

Откидная лестница

— раздвижная чердачная лестница — выдвижные марши на чердак

Лестница с большими выдвижными участками, которые вытаскивают и единовременно закрывают расстояние до люка. Требует точного подгона элементов и достаточного пространства.

Раздвижная лестница

— лестница на чердак с улицы своими руками

Чердачная лестница может иметь безграничное количество вариантов исполнения – ниже вы можете полюбоваться реализованными проектами.

Лестница с улицы

Раздвижные лестницы для чердака

Скользящие раздвижные модели состоят из двух секций, одна из которых закреплена непосредственно на крышке люка, а вторая удлинена вертикально с помощью специальных направляющих.

Когда вы добавляете эту лестницу, одна секция будет сползать в другую, что вполне удобно. Единственным недостатком является громоздкая конструкция, которая требует широкого открытия на мансардном этаже.

Размышляя о складной лестничной системе, стоит помнить, что чердачные раздвижные лестницы могут отличаться по своему дизайну. В частности, принято различать следующие виды систем:

Выдвижная. Такая система имеет компактную форму. Ее особенность заключается в том, что она раздвигается. Как правило, такие конструкции изготовлены из лёгкого металла

Это важное условие, так как все части находятся в движении и могут легко провалиться, если сила низкая Если вы делаете выдвижную модель для чердака собственными руками, вы должны обратить пристальное внимание на точки соединения частей. Периодически необходимо смазывать шарниры, чтобы не образовывалась никакая коррозия, а также это нужно для более лёгкого преобразования.

Телескопическая Особенностью этой модели является то, что изделие легко разбирается и просто собирается

Модель относится к самым миниатюрным вариантам в сложенном виде. Рекомендуется изготавливать их из алюминия, так как это прочный и легкий металл. Основными частями изделия являются полые трубки, которые фиксируются одна на другой, а в сложенном виде трубочки просто входят друг в друга. К каждой трубе прикреплена секция ступеней, которые также выполнены из алюминия. Чтобы привести лестницу в нормальное рабочее состояние, достаточно ослабить защёлки и немного потянуть снизу. Телескопический дизайн считается самым простым, однако довольно сложно выполнить правильное соединение самостоятельно. Поэтому такие системы часто покупают на заказ.

Секционная. Этот вид считается популярным и распространённым. Его чаще всего выполняют своими руками. Особенностью конструкции является то, что она состоит из 2−4 частей, соединённых в одну систему. Если изделие состоит из двух разделов, то части разгибаются в соответствии с принципом книги, если элементов больше двух, они раздвигаются как буклет. Другим вариантом этой конструкции является, что части проталкиваются друг над другом, но не как в случае телескопической лестницы, когда трубки входят друг в друга, а просто элементы, похожим образом, перекрываются. Такие модели нельзя отнести к очень компактным продуктам, поскольку пространство для них требуется больше, чем для других вариантов, но именно секционные модели считаются самыми надёжными и безопасными.

Раздвижная со складным механизмом. Подобные модели используют реже, чем другие, поскольку их дизайн довольно необычен и его можно использовать только со специальными навыками. Особенностью изделия является то, что в его развёрнутой форме он похож на стационарный лестничный пролёт. Для его установки требуется много места. Система состоит из строки и шагов, закреплённых на ней с помощью сложных крепёжных элементов. Чтобы изделие выглядело нормально, вам нужно исправить тетиву, а затем поместить на неё шаги. И для того, чтобы собрать структуру, сначала нужно отложить шаги, а затем удалить строку, что не всегда возможно сделать быстро и легко.

Основными являются следующие типы изделий:

• деревянные;
• металлические;
• композитные.

Материалы для изготовления

К материалам, из которых своими руками изготавливается лестница, предъявляются требования по прочности и весу. Конструкция для частого использования в силу быстрого износа не выполнятся из дерева. Металл – оптимальный вариант для такого изделия, он обеспечит безопасную и долговечную эксплуатацию.

Снизить общий вес лестницы, прикрепляемой на люк, позволит комбинация материалов. Из более легкой древесины изготавливают ступеньки. Используются бруски твердых пород дерева толщиной около 2 см. Для соединения изделий устанавливается металлическая или пластиковая фурнитура, последняя уменьшает трение деталей. В сложенном положении конструкция крепится на люк, что исключает самопроизвольное выпадение.

Производители, модели и цены

На рынке представлен достаточный выбор моделей. Среди хорошо зарекомендовавших себя производителей выделяются европейские бренды:

• VELTA (Дания).
• ROTO (Германия).
• FAKRO (Польша).
• Nozycowe (Россия).

Примерные цены в рублях на популярные модели можно увидеть в таблице.

При выборе конкретной модели следует исходить из следующих параметров:

• габариты изделия (исходя из высоты дома и величины люка, который сделан или который еще предстоит сделать);
• предельная нагрузка на ступени и на конструкцию в целом – если предполагается частое хозяйственное использования, лучше брать «с запасом»;
• насколько утеплен люк, можно оценить по толщине утепляющего материала;
• наличие/отсутствие складных перил – если в доме есть пожилые люди или дети, лучше выбирать конструкции с переборками.

Утепленное чердачное помещение

Лаз на чердачное помещение практически всегда изготавливают еще на этапе возведения постройки, но бывают и исключения. В таком случае понадобится вырезать проход своими руками. Проще всего это сделать в деревянном потолке, однако нередко это может быть и бетонное перекрытие

Вырезая лаз на чердак, важно не повредить несущие конструкции. В бетонных плитах лучше всего проделывать лаз на их стыке

Для работы по бетону понадобятся перфоратор и болгарка с дисками по металлу и камню.

Работу нужно проводить аккуратно и не спеша. Наиболее правильно будет разметить на бетоне линии и по ним провести надрезы, и далее, с помощью перфоратора производить извлечение бетонного состава. После того как проделано отверстие под лаз, его тщательно обрабатывают по периметру для проведения дальнейших работ.

Образец изготовления люка можно увидеть на примере деревянного изделия (дерево хороший теплоизолятор и очень просто в обработке), рассмотрим пошаговый процесс:

1. Устанавливаются несущие части каркаса лаза, доски или металлические уголки.
2. Производится монтаж наличников проёма лаза. Варианты крепления наличников могут быть различны и зависят от конкретных условий. Проще всего наличники крепить к деревянным конструкциям. Для этого лучше всего взять саморезы. От использования гвоздей лучше отказаться, так как они могут расколоть древесину и, кроме того, крепление с помощью гвоздей со временем теряет прочность. Если наличники нужно крепить к бетону, то здесь лучше всего подойдут дюбеля. Наличники можно изготовить из досок или ДВП. После установки наличников необходимо тщательно проверить все элементы. Конструкция должна быть надёжной, так как она выполняет несущую функцию.
3. Для изготовления каркаса люка подойдут доски толщиной 25−30 мм. Каркас люка должен быть на 40−50 мм меньше проёма. Такие припуски необходимы для обшивки проема на потолке рамкой, на которую в дальнейшем будет ложиться крышка. Далее, необходимо зашить люк с одной стороны.
4. В каркас укладывается теплоизолирующий материал. Оптимальным вариантом станет минеральная вата. Утеплитель крепится к каркасу. Для этого используются деревянные планки. Далее, каркас тщательно зашивается. Таким образом, получается утеплённый сэндвич.
5. Готовый люк крепится к проёму с помощью петель.
6. На периметр люка устанавливается уплотнительная резинка, которая предотвратит сквозняки и послужит утеплителем.
7. Сторону крышки люка, выходящую в помещение, декорируют под дизайн комнаты, в которой она находится.

Это общая схема работы

Важно помнить, что она, однозначно, будет отличаться в зависимости от планировки дома, пожелания жильцов и финансовых возможностей

Популярным решением чердачного люка будет установка доводочного механизма. Готовые механизмы продаются во многих строительных магазинах. Использование этого механизма значительно упростит пользование люком. Так, его можно будет открыть и закрыть одной рукой, не прилагая при этом больших усилий. Монтаж доводчика довольно просто осуществить своими руками.

Утепленный люк на чердак можно заказать и у фирм производителей, которые также могут предложить и быстрый монтаж.

​

Складные лестницы: преимущества и особенности

Лестницы для чердака со складной конструкцией отличаются мобильностью, компактностью и функциональностью. Такая лестничная система во многом превосходит статичные и приставные аналоги. К преимуществам раскладной лестницы на чердак можно отнести:

• экономию пространства под чердачным люком;
• надежность и безопасность;
• компактный внешний вид;
• удобство использования;
• легкость;
• возможность самостоятельного конструирования и монтажа.

Достоинств у раскладных лестниц действительно много. В чем же главная особенность подобной системы? Прежде всего, стоит сказать, что по принципу использования она больше напоминает приставные лестницы. Чтобы подняться необходимо будет придерживаться за ступени, расположенные выше, а наиболее удобный вариант спуска по ней — это спиной вперед. Конечно, многие современные конструкции могут быть оборудованы широкими ступенями и дополнительными перилами, которые сделают процедуру спуска и подъёма наиболее безопасной.

Также к особенностям изделия можно отнести и то, что раздвижная лестница на чердак после использования будет задвинута и сложена под крышку люка. То есть на виду такая конструкция находится только во время эксплуатации, а в остальное же время она не занимает место и не является доступной. Это очень удобно в случае, когда в помещении нет достаточно места или в доме маленькие дети. Ведь аккуратно сложив систему и подняв ее наверх, можно не волноваться, что в отсутствие взрослых малыши захотят подняться на чердак. Кроме того, изделие никак не повлияет на интерьер, то есть не придется подбирать форму или расцветку согласно дизайнерской задумки помещения, так как лестницу просто не видно, до тех пор, пока не понадобится ее использовать.

Конечно, очень важно, чтобы раздвижная чердачная лестница была максимально прочной, но при этом оставалась легкой, так как пользоваться ею могут не только сильные мужчины, но и более хрупкие девушки или подростки. Обеспечить подобную функциональность может правильно разработанная конструкция, в которой все узлы надежно скреплены, а детали позволяют разложить систему буквально простым движением руки

Виды люков

Конструкция самого люка достаточно проста. По плоскости, в которой он устанавливается, различают следующие разновидности:

1. расположенные на потолке – горизонтальные;
2. вертикальные, называемые лазами;
3. мансардные или угловые. Этот вид устанавливают на покатой крыше, совмещая с мансардными окнами.

Угловые люки, служащие одновременно окнами – тема для отдельного разговора. Их лучше приобретать в фирмах специализирующихся на проектировании таких люков.

Поскольку в нашей статье речь идет именно об обустройстве чердачных люков, ознакомимся подробнее с существующими решениями этой задачи.

Так называемый «ревизионный» люк. Такие конструкции предназначены для проверки пространства над ними.

Подготовительный этап работ

Перед тем как приступить к работам, нужно определиться с используемыми материалами и инструментами и возможно докупить недостающее. Для самостоятельной установки люка на чердак с лестницей вам потребуются такие инструменты и материалы:

1. короб для люка и лестничная конструкция (если вы решили их купить);
2. деревянные бруски, доски, шарниры и петли (если конструкция не покупная, а будет выполняться полностью самостоятельно);
3. набор шурупов и отверток;
4. рулетка и угломер;
5. пена монтажная;
6. болты анкерные;
7. болгарка и ножовка по дереву.

При строительстве лестницы и выполнении других элементов из дерева своими руками, понадобиться еще и краска, чтобы придать всей конструкции завершенный, вписывающийся в интерьер, вид и продлить срок эксплуатации деревянных элементов. Материалом для таких конструкций чаще всего служит сосна.

Также желательно составить план работ и смету на необходимые материалы. Это поможет рационализировать все ваши действия и избежать лишних растрат времени и денег. Смета составляется после завершения всех расчетов и чертежей, о том, как их выполнить – подробнее в следующем пункте.

Как выбрать чердачный люк

При выборе модели нужно, прежде всего, учесть вид потолочного перекрытия, одно дело, когда стоит монолитная железобетонная плита, которая не гуляет, не расширяется при колебаниях температур и не напитывается влагой, и совсем иное — перекрытие на деревянных лагах.

Требования, предъявляемые к чердачным люкам

Хороший люк в частном доме должен отвечать минимальным требованиям:

1. Утепление. Из школьного курса физики известно, что теплый воздух поднимается вверх, соответственно утепленный потолочный проход – это залог комфорта в доме, плюс экономия средств на отоплении.
2. Герметичность. Утепленная крышка люка с неприкрытым зазором по периметру бесполезна, теплый воздух попросту уйдет через щели.
3. Размеры. Габариты проема должны быть такими, чтобы все домочадцы и вещи, хранящиеся на чердаке, свободно через него проходили.
4. Дизайн. Все, что находится на потолке, сразу бросается в глаза, поэтому уродливая крышка сведет на нет все старания дизайнера.

Конструктивные особенности

Здесь отталкиваемся от наличия или отсутствия лестницы, а также от ее вида:

• Люк без лестницы. В народе он называется лаз, для его эксплуатации используется приставная лестница. Обычно устанавливается на дачах или в небольших домах как временный вариант.
• Люк под стационарную лестницу. По сути это уже дверь на чердак или на второй этаж. Ширина такого проема соответствует ширине лестницы, а длинна рассчитывается так, чтобы от дальнего края проема до ступеней лестницы было не менее 180 см.
• Люк со складной или выдвижной лестницей. Здесь крышка идет вместе с лестницей, механизм таких лестниц может быть разным, но смысл везде один – при открывании крышки, лестница раскладывается.

Выбор конструкции во многом зависит от наличия или отсутствия лестницы

Выбор материала

При выборе материала обычно отталкиваются от дизайна и финансовых возможностей.

Пластиковый вариант. Представляет собой простейшее пластиковое окно без функции проветривания. Вы можете вызвать мастера или сделать замеры самостоятельно, после чего делаете заказ в ближайшей оконной фирме и через несколько дней, вам привезут готовую конструкцию.

• Деревянный вариант. Сейчас продаются готовые конструкции с лестницами и без, правда они дорогие, изготовление и монтаж чердачной лестницы своими руками на порядок выгоднее, но об этом чуть позже.
• Металл. Купить железный люк не проблема, их делают для обустройства пожарных выходов, но ставить его в жилом доме нет смысла, особенно на холодный чердак. Во-первых, он тяжелый, а во-вторых не утепленный. Такое изделие подходит разве что для дачи, чтобы грабители не забрались через чердак внутрь.

Установка металлических конструкций оправдана только в местах, где нужна антивандальная защита, к примеру, на дачах

Разновидности люков для чердачного перекрытия

Утепленный чердачный люк своими руками

Лестницу и оборудование чердака под комнату, можно сделать самостоятельно. Мы рассмотрим в данной статье, как делается чердачная лестница своими руками. В конце материала мы покажем видео инструкцию по монтажу и утеплению чердачного люка в частном доме. Но для начала стоит отметить, что любой люк на чердак в доме должен соответствовать нескольким параметрам:

— функциональность прочность конструкции; — простой монтаж лестницы и люка; — удобство при дальнейшей эксплуатации; — современный и привлекательный дизайн; — качественная теплоизоляция люка.

Холодный чердак можно использовать в летний период, как склад под зимние вещи. Если вы решили сделать жилую комнату на летний период, сделав утепление чердачного люка на зиму. При этом место установки люка следует выбрать так, чтобы можно было свободно открывать крышку. Еще один важный момент – это, как лестница будет расположена внизу, чтобы она не мешала проходу жильцам около нее и вписывалась в интерьер дома.

Параметры лестницы

При создании конструкции обращать внимание нужно и на параметры ее элементов, от которых зависит комфорт эксплуатации. Стандартная ширина чердачных установок составляет около 65 см

Высота при этом не должна быть более 3.5 м, чтобы обеспечить надежность и безопасность. В противном случае, жесткости конструкции будет недостаточно

Стандартная ширина чердачных установок составляет около 65 см. Высота при этом не должна быть более 3.5 м, чтобы обеспечить надежность и безопасность. В противном случае, жесткости конструкции будет недостаточно.

Ширина же ступеней должна быть не менее 18 мм. Угол наклона таких конструкций составляет около 60-70 градусов.

Таким образом, при расчете всех параметров, создание лестницы по заранее выбранному чертежу и инструкции вполне можно произвести самостоятельно. Самодельная конструкция хороша еще и тем, что позволяет учесть все нюансы площади вашего дома, так как готовые комплекты обладают стандартными размерами и люка, и самой конструкции.

Основные этапы создания люка

Подготовив все требуемые инструменты и материалы, а также распечатав проект будущего входа на чердак, можно переходить к непосредственным работам.

1. Создание рамы. Прежде всего, следует выпилить отверстие под люк, если оно не было предусмотрено во время строительства дома. Проем не должен быть слишком большим. Оптимально, если размер отверстия превышает величину рамки люка на 5-10 см. В дальнейшем зазор будет компенсирован утеплителем. Раму и дверцу можно также купить готовыми, той формы, какая требуется в каждом конкретном случае. При самостоятельной сборке необходимо использовать доски, толщиной 20-30 мм

Важно соблюдать ровность углов, чтобы не было перекосов стоит использовать строительный угольник

Совет! Прежде чем сделать распил, рекомендуется еще раз вымереть все размеры. Стандартные параметры люка – 60х120 см. При необходимости размеры можно увеличивать или уменьшать под собственные потребности.

Также скорректировать размеры понадобиться в том случае, если планируется выдвижная или складная конструкция лестницы, то есть параметр крышки должен быть таким, чтобы на ней легко размещался складной сегмент лестничной системы. Закончив с рамой, можно установить ее на место, тщательно закрепив в проеме.

2. Установка дверцы. Следующий шаг – это создание дверцы люка. Крышка делается из древесных досок или фанеры. Желательно, чтобы изделие было прочным, но не массивным, это позволит легко открывать ее и закрывать

Особенно важно позаботиться о надежности дверцы в случае, когда на ней закрепляется раздвижная или складная лестница. Если для крышки используются доски, то для более прочного их скрепления стоит установить поперечину с обратной стороны

Для монтажа дверцы к раме рекомендуется использовать дверные петли. Что касается варианта открытия двери, то решение зависит от предпочтения владельцев, а также от конструктивных особенностей чердачной лестницы. Кроме того, не стоит забывать про установку замкового механизма.

3. Утепление люка. Завершающим этапом создания лаза считается утепление конструкции

Особенно важно выполнить данные работы при наличии холодного чердака. Последовательность работ такая же, как в случае с утеплением перекрытия чердака

То есть сначала на дверцу укладывается пароизолирующий материал, а затем на него слой теплоизоляции. Далее утепленная система может быть обшита декоративной отделкой, например, вагонкой. Стоит в обязательном порядке заделать монтажной пеной все щели в раме, а также установить уплотнительный контур, после чего можно обшить и ее декоративной облицовкой.

Пошаговое изготовление

Если вы решились делать лестницу на чердак своими руками, то первое, о чем стоит позаботиться, это чертежи и создание проекта. Самодельная конструкция не представляет ничего сложного, если подойти к процессу ее воплощения правильно.

Первым делом нужно подобрать все необходимые инструменты и приобрести материалы, которые точно понадобятся в работе. После этого будет идти монтаж простой приставной лестницы, с помощью которой можно будет работать с потолком и делать в нем нишу для люка.

Как только место для восхождения на чердак было определено, нужно вырезать прямоугольное окно в потолке и заняться сооружением крышки люка. Для этого нужно использовать брус 5 на 5 сантиметров, который разрезается, исходя из габаритов готового отверстия в потолке. Когда конструкция будет скреплена, сверху набивается фанера в десять миллиметров толщиной. Когда все готово, нужно примерить получившуюся крышку, и если вы подошло, ее нужно закрепить при помощи петель.

Как только установка люка завершена, можно приступать к изготовлению лестницы. Сделать это самому просто, особенно если был выбран вариант складной конструкции. Для этого нужно использовать приставную лестницу, к которой с обеих сторон прикручиваются брусья. Внизу нужно закрепить их надежно, а сверху фиксация идет на петли. Далее вся лестница распиливается на две части – верхняя большая, нижняя в два раза меньше.

Две части складной конструкции нужно соединить при помощи петель. Верхняя часть всей лестницы крепится к люку анкерами, а нижняя складная часть крепится крючком, что предотвращает ее самостоятельное открывание. Готовый подъемный механизм прижимается к стене и фиксируется.

Можно изготовить чердачную лестницу из трех частей, которая будет складываться и прятаться в люк. Для этого приставную лесенку делят на три части, первая из которых имеет размеры люка, вторая меньше первой, а третья имеет длину, которой хватит для постановки ее на пол. Все части должны фиксироваться петлями, работу которых нужно тщательно проверить. Лестницу нужно хорошо отшлифовать и покрыть лаком.

Порядок работ при установке люка своими руками

С местом для будущего люка определились. Приступим к изготовлению всей конструкции

:

1. Для создания рамки берут обычно доски толщиной 25-30 мм. Далее из них делают прямоугольный каркас, соблюдая при этом ровность всех углов. Размеры рамки под лаз на чердак, обычно, делают стандартными – 60×120 см, хотя у вас могут быть и другие размерности, подходящие для вашего варианта.
2. Далее приступают к вырезу проема в потолочном перекрытии. Размеры проема делают больше на 50-60 мм. Это как раз суммарный припуск на толщину используемых досок. Такой припуск необходим, чтобы обшить проем рамкой, не сократив при этом его запланированные размеры.
3. Если потолок деревянный, то вырезной материал, который получится после проделывания проема, можно использовать для облицовки деревянного люка на чердак с внутренней стороны помещения.
4. Петли на крышку люка можно крепить как с широкой, так и с длиной стороны. Здесь все зависит от конкретного случая и задумки хозяина.
5. Для придания прочности крышке лаза, дополнительно устанавливают распорку по диагонали. Её можно прикрепить с помощью уголков и саморезов.
6. Необходимо позаботиться и о теплоизоляции входа на чердак из дома. Для этого вполне подойдет утеплитель, который использовался для перекрытия чердачного помещения. Наиболее часто используют минвату или пенополистирол (пенопласт), предварительно подложив пароизоляцию на дно крышки люка.
7. Далее при необходимости устанавливают ручки, защелку и доводчики.
8. По всему периметру рамки крепят уплотнитель для плотного прилегания крышки и препятствию попаданию воздуха из чердачного помещения.
9. Со стороны потолка можно обшить рамку наличником для придания привлекательности внешнего вида.
10. Финишный этап – выбор лестницы. Это может самодельная или покупная конструкция. Для большего удобства лестницу делают складной.

Установка покупного люка на чердак

Люк на чердак можно также приобрести в строительном магазине. Он отличается наличием установленного утеплителя в крышке и присутствием раскладной лестницы, которая свободно трансформируется и «уходит» вверх вместе с закрытием люка. За такое компактное и функциональное устройство люка на чердак придётся немного переплатить, но оно того стоит.

• для монтажа достаточно двух человек. Например, это можете быть вы и ваш помощник;
• высота лестницы может быть легко подстроена под высоту вашего помещения;
• замок находится с внутренней стороны крышки лаза, поэтому снаружи, не видно никаких конструкционных элементов;
• профиль ступенек сделан таким образом, чтобы на них нельзя было поскользнуться;
• компактность и дизайн.

Потому как покупное изделие – это конструкция с заданными габаритами, то перед походом в магазин вам придется измерить

:

1. Размеры помещения, в котором будет находиться лестница в разложенном состоянии.
2. Проем под лаз на чердак, в том случае, если вы уже его сделали.
3. Высоту потолка.

Монтаж происходит из простых и несложных этапов. Приведем порядок работ при установке конструкции одного из производителей

:

1. Вся конструкция с необходимым инструментом поднимается на чердачное помещение.
2. Перед креплением рамки на неё сверху крепят две временные монтажные доски. Это делается для того, чтобы конструкция не провалилась вниз, потому, как еще не произошло фиксации рамки к потолочному проёму.

   У некоторых производителей по четырём краям рамки устанавливают шпильки (вместо досок).

   Далее на них надевают металлические планки для удержания конструкции. На шпильки накручивают гайки. Таким образом, регулируя высоту закручивания гайки, можно добиться выравнивания в заподлицо конструкции люка и потолка.

3. Далее рамку фиксируют к проёму саморезами. Часто бывает так, что между проёмом и рамкой остается небольшой зазор. В этом случае, для заполнения пустоты используют подкладочные дощечки, которые располагают в местах вкручивания саморезов. Рамку фиксируют по всему периметру.
4. Зазоры заполняют утеплителем, например, минеральной ватой.
5. После этого убирают монтажные доски или металлические планки (все зависит от вашего варианта).
6. На боковых элементах ослабляют болты для высвобождения и свободной раскладки лестницы.
7. «Ноги» лестницы срезают ножовкой по дереву под необходимым углом, чтобы добиться плотного прилегания «ступней» к полу.
8. На ножки лестницы крепят наконечники для защиты пола от царапин.

Для большей наглядности рекомендуем ознакомиться с видео, в котором подробно показано, как установить люк на чердак своими руками.

Требования к чердакам и мансардам

Пространство под крышей жилого дома можно использовать в разных целях. Даже если чердак не является жилым, он несет функцию технического помещения. Но чаще владельцы коттеджей все-таки используют место под крышей с пользой, размещая там жилые комнаты или пространство для отдыха.

Независимо от того, с какой целью используются чердак или мансарда, данное пространство должно отвечать определенным требованиям безопасности:

1. Обязательно наличие свободного прохода в пространство под крышей, для тушения пожара. Чаще всего, для этого устраивается люк. Материалы, из которых производится дверца должны соответствовать противопожарным нормам и иметь огнестойкость не ниже ЕI30.
2. Материалы строительства крыши и отделки чердака в обязательном порядке обрабатываются огнезащитными составами.
3. Большие по площади чердачные пространства делятся на отсеки, способные перекрыть распространение пламени.
4. Под крышей запрещается устраивать складские помещения.

Если строиться мансарда, то она должна иметь пути эвакуации отдельные от жилых помещений. Не смотря на всю серьезность требований, реализовать их в частном строительстве не сложно. Обычно для этого достаточно устроить в чердачном перекрытии люк с лестницей.

Хлам на чердаке является дополнительным фактором риска возникновения пожара

Старое и новое

Если присмотреться к домам, построенным в прошлом веке, то можно заметить, что все они оборудованы наружными чердачными дверцами. Люди всегда понимали, что вход на чердак необходим, чтобы сделать дом более безопасным.

Современные технологии строительства и материалы позволяют устроить комфортный и красивый вход на чердак из дома. При этом к монтажу данной конструкции следует подойти с максимальной серьезностью и педантичностью. Несмотря на кажущуюся незначительность, надежность данной дверцы вполне возможно однажды спасет строение или жизнь.

На заметку! Халатность в устройстве чердачной дверцы, как минимум, приведет к сквознякам.

Если к неправильной конструкции добавить еще и отсутствие пароизоляционного слоя в устройстве кровли, то в результате получите высокую влажность под крышей и как следствие размножение плесени и грибка на материалах перекрытия.

Нарушение технологии при устройстве кровли приводит к негативным последствиям, таким как конденсат на перекрытии

Размер люка

Ограничений в размерах люка нормативно нет. Здесь следует руководствоваться экономичностью, комфортом и здравым смыслом. Прежде всего, дверь на чердак должна обеспечивать свободный проход в пространство под крышей. Опытным путем выявлены некоторые оптимальные критерии:

• ширина дверцы зависит от размеров лестничного марша и обычно превышает габариты ступеней на 10-15 см;
• если лестница монтируется с перилами, то проем должен превышать ширину марша на 20 см, как минимум;
• длина дверного проема обычно делается 1,2м, данный размер позволяет свободно перемещаться по лестнице;
• высота перекрытий в месте установки люка должна быть не ниже 2м, при этом важно учитывать размер лестницы в разобранном виде;
• наиболее удобным открыванием будет внутреннее: дверцы открываются на себя в направлении жилого помещения.

Важно! Следует предусмотреть механизм фиксации створок в открытом и закрытом положении.

Оптимальной считается длина проема не менее 120 см

Виды люков

Дверца на чердак может быть реализована различными способами. Выбор механизма открывания и типа устройства люка зависит от варианта лестницы, а также от частоты необходимого прохода на чердак. Наиболее частые варианты реализации:

• Ревизионный люк устраивается в ситуации, когда чердак не используется в качестве жилого помещения. Оптимален для крыш с острым углом наклона скатов. Обычно эксплуатируется вместе с приставной лестницей.

Ревизионные люки отличают небольшие размеры

• Мансардный вход очень красивое решение и, как правило, совмещается с дверью на крышу. Данный способ не рекомендуется к самостоятельному устройству, поскольку требует наличия определенных строительных навыков. Кроме того, необходимо правильно высчитать возможные нагрузки на такую дверцу.

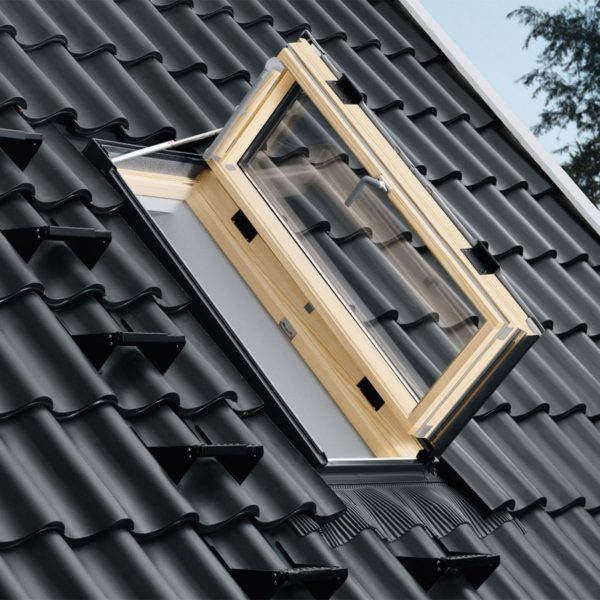

Мансардный люк или окно монтируются в скат крыши, поэтому довольно сложны в исполнении

• Вертикальный люк строится в зданиях с разным уровнем помещений. По сути это заниженная дверца из жилой комнаты в пространство под крышей. Несложный способ, но используется крайне редко, поскольку создается в зданиях со специфической планировкой.

Вертикальный выход под крышу в частном секторе встречается довольно редко

• Горизонтальный вход на чердак — самый распространенный способ для частного строительства. Вполне возможен к устройству своими силами.

Горизонтальный способ устройства чердачного люка – самая популярная форма

Именно устройство горизонтальных люков рассмотрим более детально.

Цены на мансардные окна

Окно мансардное

Монтаж лестничной конструкции в чердачном проеме

Монтаж чердачной лестницы начинается с поднятия короба на чердак, его будет устанавливать и крепить работник, находящийся сверху. Для закрепления его в проеме, мы используем заранее заготовление две доски, которые крепим к нижней стороне проема (к потолку) таким образом, чтоб мы смогли на них положить короб.

Разместив конструкцию в проеме, для выдерживания прямых углов мы используем распорки в зазоре, который мы предусмотрели и оставляли 1-3 см. между торцами проема и наружными стенками короба. Также необходимо выровнять установленный короб ориентируясь на плоскость потолка, для этого мы используем монтажные клинья.

Выровняв короб со сложенной лестницей в нем, крепим шурупами с двух сторон торцы короба к проему, сверху с чердака и со стороны потолка комнаты (где крепились две доски). Для надежной фиксации необходимо крепить по 2 шурупа на один торец.

После того как зафиксировали короб, убираем две доски, прикреплённые снизу, и раскладываем чердачную лестницу, но пользоваться ей на данном этапе, еще нельзя. Разложив конструкцию, работник сверху закрепляет шурупами боковые стороны короба. На каждую боковину по два шурупа. Закрепив короб, начинаем заполнять монтажной пеной расстояние между коробом и проемом.

Что бы до упора откинуть лестницу, необходимо ослабить болты в боковых элементах конструкции. Когда она будет максимально откинута, необходимо заново затянуть их.

В разложенном состоянии лестница должна быть прямой, для подгонки по длине, лишняя часть лестницы отпиливается, поэтому необходимо брать лестницу с запасом по высоте. Линию отпила мы определяем по шаблону, из инструкции от производителя.

При определении места отпила, можете столкнуться с ситуацией что попадете на ступеньку или отпил получится не ровным, решить эту проблему можно с помощью регулятора высоты, расположенном на боковых уголках. Ослабляем фиксирующие шурупы, и появляется возможность небольшого сдвига вверх или вниз.

Для подгонки оптимального угла наклона, выбираем нужное положение отверстия в креплениях боковых опор. Завершающим этапом установки чердачной лестницы своими руками, является монтаж поручней и ограждения.

Детальный обзор установки лестничной конструкции мастером.

Благодаря нашей инструкции, и поэтапному выполнению работ, вам не составит особо труда установить чердачную лестницу своими руками, без вызова специалиста, что сэкономит ваш семейный бюджет.

Выбор размеров и подготовка к установке

Изготовление стационарных маршей начинается с проектирования — проведения замеров и создания чертежа в трех проекциях (спереди, сбоку, сверху), привязанного к плану помещения. Для точного расчета нужно измерить длину и ширину чердачного проема, высоту от пола первого этажа до пола второго этажа, толщину перекрытия. На основании этого строят чертеж, ориентируясь на оптимальные размеры общестроительных норм и ГОСТов:

• ширина пролета — 0,6-1,0 м;
• глубина проступи — от 17 см;
• толщина ступени — минимум 2 см;
• угол наклона — максимум 75̊.

Расчет можно сделать на онлайн калькуляторе, который есть на нашем сайте. После создания проекта закупают необходимые материалы, готовят инструменты. Как вариант — купить у производителя готовые элементы лестницы для дальнейшего монтажа.

Для покупки раскладной модели достаточно измерить:

1. Расстояние между полом и чердачным проемом. Производители выпускают лестницы длиной от 280 до 350 см. Высоту можно регулировать при установке (низ подпиливают или срезают ножовкой), поэтому рекомендуем брать конструкции, длина которых больше нужного размера. Если длины недостаточно, можно поставить дополнительные сегменты.
2. Размер проема в перекрытии. Смотрите на маркировку с параметрами продукта. Например, «Факро» на этикетке указывает ширину/длину чердачного проема (50-70/80-140 см), в который станет лестница; другие компании — размеры короба (в этом случае проем должен быть на 2-3 см больше).
3. Толщину плиты перекрытия, куда будет вмонтирован короб. Если стенки коробки полностью не закрывают плиту, придется ставить доборную доску или дошить открытую часть другими подручными материалами.

Если на чердачном уровне расположены комнаты, вход лучше закрыть дверью, в нежилых помещениях — установить люк. Для исключения теплопотерь крышка должна быть утепленной.

Важные нюансы:

• оптимальная ширина чердачного проема — 60-100 см;
• рекомендуемый угол наклона подъема — максимум 75̊;
• толщина ступеней — 2 см;
• максимальная длина чердачной лестницы — 3 м.

При определении размеров проема рекомендуем учитывать габариты пользователей, возможность переноса на чердак громоздких предметов. При ходьбе по ступеням человек не должен ударяться головой о потолок.

Металлические лестницы и модели с утеплением лучше устанавливать в неотапливаемых помещениях.

Если планируете раскладную конструкцию делать съемной (независимой от потолка), перед установкой нужно завершить все потолочные работы, подготовить проем, например, усилить CD профилем, обшить гипсокартонном.

Противопожарные люки

Существует и такая разновидность, как противопожарные люки, основная функция которых заключается в препятствовании распространению огня в случае возникновения пожара в доме. В зависимости от качества и индивидуальных характеристик, определяется период времени, на протяжении которого подобные люки не позволяют перекинуться пламени с чердака на нижние помещения или же, наоборот, с жилых этажей на крышу здания.

Чертеж с размерами противопожарного люка

Традиционным материалом для таких изделий является высокопрочная сталь, под которой имеется особая начинка из оснастки, способная отталкивать огонь.

Существуют и противопожарные люки, которые изготавливаются из древесного материала. В этом нет ничего удивительного – подобные изделия обрабатываются специальными лаками и антисептиками, которые обладают огнезащитными характеристиками.

Процесс монтажа противопожарного люка будет отличаться от установки традиционного устройства, поскольку придётся учесть несколько важных моментов:

1. Люк обязательно должен быть установлен петлями вверх, чтобы его крышка открывалась строго в чердачное помещение, а не наоборот.

   Правильная установка противопожарного люка

2. Коробка под такой люк должна быть обязательно усилена, иметь угловую основу и крепиться на специальных петлях. Обычно они идут в стандартном комплекте при покупке люка.
3. Учитывая специфику и предназначение люка, в период монтажа необходимо отслеживать все зазоры – их должно быть немного, а в случае возникновения все щели обязательно заполнять огнеупорным материалом.

Ход работ

Первоочередной задачей является установка люка, выполняется она согласно ниже приведенной схеме. Будем рассматривать ход работ на примере более сложного варианта, когда наличие люка изначально не планировалось, и перекрытия чердака не были заранее подготовлены.

Первый шаг – чертежи и расчеты

Сначала нужно определиться с размерами люка и лестницы, а также методом крепления оной, поскольку все эти параметры взаимосвязаны

Сооружая складную лестничную конструкцию, важно учесть ее размер в разложенном виде, сопоставить с высотой от пола до потолка и зафиксировать все расчеты и измерения в виде чертежей. Пример приведен на схеме ниже

Обратите внимание, что на чертеже толщина пола указана 31,5 см, но она может быть и меньше, минимальный предел зависит от толщины люка, в этом варианте – 14 см. Схема люка для чердака со встроенной лестницей

Все размеры четко выверены и находятся во взаимосвязи

Схема люка для чердака со встроенной лестницей. Все размеры четко выверены и находятся во взаимосвязи.

Второй шаг – выбор места

Это весьма ответственный момент работ, так как впоследствии сменить расположение люка будет невозможно.

Выбирая место под чердачный люк, принимайте во внимание:

размеры люка. Как правило, они составляют 80 см в длину и 60 см в ширину; геометрию чердака. А именно расстояние свободного пространства от предполагаемого люка до крыши и стен; состояние перекрытий в месте планируемой установки

Важно избегать попадания на балки и стропила крыши; если при строительстве была использована система с поперечными и продольными стропилами, то желательно постараться расположить люк так, чтобы он с трех сторон опирался на них. А самым оптимальным вариантом станет люковое отверстие, окруженное стропилами с четырех сторон

Учитывая наиболее распространенное расстояние между стропилами в 60 см и стандартные размеры чердачного люка 60 х 80 см, его направление, определяется направленность стропил пола.

Третий шаг – исполнение отверстия под люк

Поскольку конструкция люка является готовой сборкой, состоящей из верхнего и нижнего уплотнителя и лицевых планок по всему периметру, важно соблюсти размеры отверстия под люк наиболее приближенными к параметрам сборки. Выполнять работы будет удобнее, расположившись на полу чердака, сверяя свои действия по ранее сделанным меткам

Порядок действий:

1. намечаем на поверхности пола контуры отверстия. Они должны немного превышать размеры самого люка, с учетом размещения кожуха;
2. далее при помощи болгарки устраняем верхний слой перекрытия, открывая доступ к утеплителю и гидроизоляции;
3. аккуратно обрезаем изоляцию по периметру будущего люка, стараясь при этом не тянуть ее наружу;
4. проделываем ту же операцию с утеплителем для крыши (если таковой имеется);
5. при наличии ниже еще одного гидроизоляционного слоя так же аккуратно разрезаем и извлекаем утеплитель крыши;
6. делаем отверстия для контроля расположения проема люка на потолке;
7. завершаем вырезание люка (удобнее выполнять эту работу снизу, со стороны потолка).

Четвертый шаг – отделка люкового отверстия

На этом этапе работ происходит укрепление люка и установка его каркаса. Раскручиваем лицевые ободы и примеряем их к получившемуся отверстию, дальнейшие действия зависят от результатов примерки и того, со скольких сторон люк окружен стропилами.

В случае если размер отверстия оказался неподходящим и стропила расположены с трех сторон:

1. определяем необходимую величину пропила одной из балок, чтобы обод подошел;
2. подбираем размер уплотнителя, чтобы люковая конструкция плотно сидела в отверстии;
3. для надежного закрепления каркаса с одной стороны (пустой) устанавливаем дополнительную укрепляющую балку.

Если стропила есть только с двух сторон:

1. с этих сторон выполняются пропилы или ставятся уплотнители;
2. с неукрепленных сторон устанавливаются поперечные балки, помогающие надежно зафиксировать каркас люка.

Все перечисленные работы следует выполнять очень тщательно, учитывая, что конструкция должна быть надежной и приспособленной выдерживать вес поднимающегося по ней человека.

Пятый шаг – закрепление люка

После того, как отверстие люка подогнано под необходимые размеры, дальнейшая установка конструкции не составляет особого труда и выполняется следующим образом:

1. собираем обод люка со стороны чердака и вставляем его в отверстие;
2. далее обод закрепляется (способы крепления зависят от конструкции самого люка);
3. после чего устанавливаем и крепим вторую (нижнюю) часть обода;
4. к готовому каркасу присоединяем крышку, закрывающую люк;
5. если крышка и лестница представляют собой единую конструкцию, то они крепятся вместе, после чего проверяем весь механизм на работоспособность.

Как установить покупной люк

Если куплен готовый чердачный люк и есть раскладная лестница, то это очень удобно, так как система:

• компактна
• ступеньки, сделанные под профиль практически не скользят
• можно регулировать высоту лестницы
• монтировать можно самостоятельно, потребуется лишь один помощник.

Покупная конструкция имеет заданные габариты, и чтобы убедиться в том, что размеры ее совпадают с размерами вашего лаза, нужно перед покупкой:

• позволяет сделать замеры проема для лаза на чердак
• замерить помещение, чтобы лестница вошла в разложенном состоянии
• измерить высоту потолка.

Преимущества ↑

• Такая система компактна. В закрытом положении крышка, сливаясь с потолком, практически незаметна.
• Изящество конструкции «обманчиво», ведь она может выдержать вес до четверти тонны.
• Установка не требует особых усилий и под силу домашнему мастеру .
• Система проста в использовании и отличается высокой функциональностью. Лестницу можно легко убрать после использования.
• Прочные материалы, используемые при изготовлении конструкции, обеспечивают ей надежность и долговечность.
• Разнообразный дизайн позволяет гармонично вписать ее как в классический, так и современный интерьер.

Ориентировочная стоимость

В настоящее время имеется огромный выбор чердачных средств. Многие производители производят самые разные конструкции, которые будут отлично дополнять интерьер помещения. Кроме этого, они обладают удобной конструкцией, которая будет служить долгое время.

Итак, минимальная стоимость этих изделий начинается от 100 рублей и может доходить до 200 тысяч, а некоторые производители предлагают и по 300-400 тысяч. Самый подходящий и оптимальный вариант можно приобрести за 7000-8000 рублей.

Лестницы с люком для чердаков это необходимое средство, которое предназначено для выхода на чердак в каждом частном доме или коттедже. Их можно устанавливать в любых комнатах в основном их ставят в мансардах и в других второстепенных комнатах.

Кроме этого, можно подобрать такую лестницу, которые будут гармонично вписываться в дизайн помещения. Да и устанавливать их можно самостоятельно. Главное, чтобы вся установка выполнялась пошагово и согласно инструкции.

Если же возникнут трудности, то для этих целей можно воспользоваться помощью специалистов.

Отверстие для люка

При выборе люка для чердака следует обратить внимание на то, что они уже полностью готовы к установке. Во время подготовки отверстия разметку лучше делать изнутри чердака. Легче всего делать отверстия по всему периметру с помощью электрической дрели. После разметки можно приступать к созданию отверстия. Для этой цели рекомендуется пользоваться электролобзиком.

Все остальные мероприятия гораздо удобнее и проще производить снизу, под чердаком. После создания отверстия для люка, его можно «примерить». Каркас изделия должен плотно установиться в приготовленный проем.

Виды чердачных лестниц

Есть много различных вариантов конструкций. Выбор механизма зависит от того насколько часто вы планируете его использовать. Что у вас на чердаке? Помещение для хранения или полноценная комната? Зона отдыха или детская?Все это повлияет и на выбор конструкции. Самый распространенный вариант обустройства чердака все-таки помещения для хранения. Тогда и лестница должна отвечать этим требованиям: быстро и легко складываться, небольшие габариты.

А если вы часто поднимаетесь на чердак и там расположена комната отдыха, то лучше всего подойдет стационарный вариант. Но такой вариант возможен, только если позволяет пространство комнаты. Если в доме есть дети, то лестница должна быть очень прочной с высокими закрытыми перилами. А выдвижная конструкция должна быть надежно изолирована.Если места очень мало, то подойдет винтовая, но подниматься по ней достаточно тяжело. Особенно людям в возрасте. Детям бы тоже не следовало пользоваться данным вариантом.Стационарные — те, что не складываются. Есть несколько вариантов конструкций: приставная, маршевая, винтовая. Приставная лестница самый простой и в то же время самый неудобный вариант. Конструкция устанавливается практически прямо, что затрудняет передвижение. А подняться по ней с занятыми руками и вовсе не получится, придется кому-то подавать все снизу.Маршевые более удобные и безопасные. Есть различные варианты. Но даже при всей ее компактности она отнимет достаточно места. Винтовой самый компактный. В принципе ее можно уместить на любом пространстве. Ступени конструкции могут опираться на тетиву, которая одновременно выступает как оградка или на стены и центральный столбец.Подвижные модели экономят множество места. Такие модели убираются в люк или откидываются. В любом случае лестницу придется доставать, что быстро надоедает, если помещение используется часто. Есть несколько вариантов: раскладной, ножничный, откидной, выдвижной, телескопический и раздвижной тип механизма.Если лестница откидная, то люк будет открываться вверх. Если она встроена, то люк открывается вниз. Есть лестницы и вовсе без люка. Механизм открытия работает автоматически или в ручном режиме. Первый стоить будет дороже.

Раскладной вариант распространен очень широко. Лестница состоит из нескольких отдельных сегментов, скрепленных между собой и в разложенном состоянии превращается в единую прямую линию. Занимает минимум места и убирается под люк. Есть варианты моделей с перилами и без них.Традиционное количество сегментов — 3. Если их меньше, то конструкция отнимает много места. А если их больше, то не отличается прочностью. Лестницы изготавливают из дерева, а крепеж из металла.

Ножничный тип еще не пользуются такой популярностью, как раскладной ввиду относительной новизны механизма. Работает такая лестница по принципу обычных ножниц.

Откидной механизм обычно используется рядом со стеной, которая и является опорой. Лестница отодвигается вниз или бок. Есть вариант конструкции на колесиках. Забираться по такой лестнице можно только с двумя свободными руками. Выдвижные механизмы просто выдвигаются, что является их главным недостатком. Они отнимают много места в убранном варианте, просто заполняя помещение.

Телескопический тип самый экономный. Элементы лестницы просто складываются друг в друга и убираются под люк. Но в разложенном состоянии конструкция достаточно хлипкая.Раздвижные конструкции просто задвигают одну часть к другой. Автоматические лестницы снабжены электроприводом, потому их можно убрать как руками, так и с пульта. Очень удобный вид, но стоимость на них достаточно высока. Качество привода играет важную роль. Если купить некачественный, то механизм будет постоянно заедать. Так что если уже решили приобрести данный вариант — экономить не стоит. Если чердак вы используете совсем редко, то лестницу вообще можно сделать снаружи. Зато нет риска, что туда заберутся дети, когда они дома. Такой вариант чаще всего делают из металла, так как он выдержит погодные условия.

Виды конструкций

В зависимости от того, какое помещение будет находиться под крышей и насколько позволяют площади здания, владельцы домов могут устроить различный проход на чердак.

Все типы лестниц можно разделить на 3 способа устройства и эксплуатации:

• Стационарные.

Это маршевые, винтовые, консольные конструкции. То есть лестница которая строиться вместе со зданием, связывается с ним одной системой усиления, распределяя нагрузку на несущие части здания. Такие лестницы отличаются следующими характеристиками:

• основательность;
• значительный вес;
• длительный срок эксплуатации;
• высокая прочность.

Кроме того, такая конструкция всегда занимает полезную площадь нижнего этажа. Даже при устройстве винтовых ступеней, самых экономных с точки зрения объема, придется пожертвовать квадратными метрами.

На заметку! Отдать предпочтение стационарной лестнице стоит в том случае, если чердачное помещение является жилым и планируется его ежедневное использование.

Для частого использования чердачного помещения больше подойдут стационарные конструкции

• Переносные (приставные).

Использование переносных лестниц для посещения чердака довольно распространено в тех случаях, когда пространство под крышей является техническим и не требует частого посещения. При этом это самый бюджетный способ устройства и самый неудобный и травмоопасный. Пользоваться приставной лестницей в одиночку без страховки снизу не рекомендуется. Кроме того, стремянку или приставную лестницу необходимо где-то хранить и, при необходимости, приносить её в район чердачного люка.

Для нечастого использования подойдут раздвижные переносные лестницы или стремянки

• Складные.

Если чердак имеет функциональное значение и используется часто, но не ежедневно, оптимальным способом устройства прохода становятся складные лестницы. Эти конструкции убираются в люк или стену и по этой причине имеют очевидные преимущества:

• не занимают место на площади нижнего этажа;
• в разложенном виде являются прочной и устойчивой конструкцией;
• не требуют организации места хранения.

Складные лестницы, как правило, не имеют подступенка, поэтому ширину проступи нередко сокращают, справедливо предполагая, что упора 2/3 ступни достаточно. Но при проектировании следует учитывать, что слишком узкая проступь сделает лестницу объектом повышенного риска, поэтому ступеньки все же должны быть около 20 см в ширину.

Складные чердачные лестницы – удобный и комфортный вариант

Виды складных лестниц

Складную лестницу, даже в комплекте с чердачным люком можно приобрести в готовом виде, а можно собрать своими руками. Опишем возможные наиболее распространенные виды мобильных ступеней:

• Телескопические. Направляющие для ступеней раскладываются по системе матрешки, то есть одна в одну. Ступени устанавливаются на направляющих при помощи механизмов — фиксаторов. Не самый надежный вид лестницы, проблемы, как правило, возникают именно с фиксаторами.

Телескопическая лестница на чердак удобный, но не самый надежный механизм

• Ножничные. Другое название таких ступеней — гармошка. Именно по принципу мехов и растягивается лестница простым движением вниз. В собранном виде она довольно компактна. Данную конструкцию можно приобрести в варианте автоматического раздвижения.

Лестница гармошкой занимает меньше всего места в помещении

• Секционные складные. Сегменты лестницы складываются, как и в ножничном варианте, но довольно большими секциями, а не поступенно. По этой причине лестница в собранном виде довольно громоздкая, но при этом не занимает места на нижнем этаже, поскольку убирается в люк. Абсолютным достоинством такой конструкции является цена, это самый экономичный вариант.

Складная конструкция фиксируется на крышке люка

• Откидные. Лестницы, которые фиксируются в ближайшую стену и в неё же убираются в собранном виде. В рабочем состоянии такая конструкция очень напоминает обычную маршевую конструкцию. Достоинством такого марша является нормальный угол наклона, обычно 450. Но для использования потребуется свободная площадь нижнего этажа. Кроме того, собранная лестница на стене не украсит интерьер.

Откидная лестница в неиспользуемом состоянии фиксируется у стены

Узнайте, как сделать балясины из дерева своими руками, а также ознакомьтесь с чертежами и видео, в специальной статье на нашем портале.

Цены на различные виды чердачных складных лестниц

Лестницы чердачные складные

Выводы

Инструкция по установке люка с лестницей на чердак делится на три больших составляющих. Первая практически не зависит от выбранной модели люка и заключается в создании отверстия в потолке (или полу, кто, откуда смотрит).

Вторая, же, и третья – установка люка и монтаж лестницы, наоборот, во многом зависят от модели. Поэтому будьте внимательны и ознакомьтесь с алгоритмом установки и его сложностью ещё до приобретения люка.

На фото завершённая конструкция продуманного до мелочей варианта, возможно, цена его и покажется несоразмерной, но качество стоит того

Видео в этой статье поможет вам нагляднее разобраться во всех нюансах приобретения и установки люков на чердак.

Установка чердачной лестницы Fakro своими руками: инструкция и видео

Складные модели fakro (Польша) — одно из удачных решений для подъема на чердак. Преимущества лестниц:

• небольшой вес не перегружает фундамент и перекрытия дома;
• состоят из 3-4 секций, которые плавно складываются и раскладываются за счет пружинного механизма и системы направляющих;
• незаметны в сложенном положении — прячутся в межэтажном перекрытии (внешняя сторона крышки без следов монтажных работ);
• препятствуют проникновению холодного воздуха с чердачного помещения в жилые комнаты (особенно актуально для неотапливаемых чердаков);

легко открываются и закрываются с пола, без табуретки (имеется длинный металлический стержень).

Лестницы Факро делают из металла или дерева. Деревянные изделия — недорогие. Выдерживают нагрузку 160 кг, что позволяет подниматься с грузом в руках. Цвет крышки люка не диссонирует с белым или деревянным потолком, не выбивается из цветовой гаммы интерьера. Боковое ограждение для комфортного подъема и предупреждения падения. Пластиковые накладки на ножках исключают скольжение, не царапают пол. Есть модели с двух- и трехконтурным уплотнением, обеспечивающим дополнительную герметичность и теплосбережение.

Грузоподъемность металлических лестниц — 200 кг. Легко складываются и убираются в короб в потолке. Крышка с замком блокирует доступ посторонних на чердак. Ступени с выемками препятствуют скольжению. Для особых условий рекомендуем огнестойкие системы с люком из огнеупорной оцинкованной стали. Контуры по периметру крышки не дают дыму с чердака проникать в помещение (в случае пожара), выдерживают высокие температуры.

Лестницы устойчива в разложенном состоянии — верхняя часть надежно зафиксирована в перекрытии, ножки с противоскользящими накладками опираются о пол, механизм блокировки предупреждает автоматическое складывание. При сборке используют металлические крепежи, которые увеличивают прочность конструкции. Производитель продает лестницы в комплекте с коробом, крышкой люка и инструкцией по установке. Плюс в помощь для монтажа — видео в интернете.

Этапы монтажа лестницы

Конкретный вариант монтажа будет зависеть от выбранной лестничной конструкции. Кроме того, всегда можно приобрести готовое изделие, которое легко установить самостоятельно. Если же принято решение об изготовлении лестницы своими руками, то первое, что потребуется сделать – это чертеж. Рассчитать необходимо все до мельчайших подробностей. Важные параметры изделия – это высота, угол наклона, количество ступеней. Как правило, ширина составляет не менее 60 см, а длина будет зависеть от высоты потолков в помещении. При высоте более 2,5 м, желательно сделать дополнительный лестничный марш. Также стоит учитывать, что конструкция должна позволять легко переносить грузы вверх-вниз, так как наиболее часто чердак используется под склад. Основными этапами монтажа лестницы считаются следующие:

• проектирование;
• распил деталей;
• сборка конструкции;
• установка на постоянное место;
• обработка изделия лаком или краской.

Важно! Монтаж рекомендуется проводить как минимум вдвоем, так как такой вариант удобен и безопасен.

Лестница на чердак – это необходимый элемент в каждом доме, где имеется чердачное помещение. Рекомендуется не экономить на подобной конструкции, а делать ее сразу прочной и надежной. А какую именно выбрать конфигурацию, зависит только от пожеланий владельцев дома и их финансовых возможностей.

Видео по теме:

Варианты конструкций

Существует множество вариантов лестничных конструкций для чердака. Рассмотрим четыре из них, самых простых в реализации, при этом надежных.

Раздвижная

Раздвижные конструкции обычно включают в себя две секции. Первая закрепляется непосредственно на самом люке, а вторая исходит из нее. Она раздвигается по направляющим. Когда лестница закрывается, одна секция едет по другой, такая конструкция довольно удобная. А главный ее минус — громоздкость складной лестницы, для нее нужно сделать широкий чердачный проем с большим люком.

Раскладная пружинная

Самой популярной на данный момент конструкцией является раскладная пружинная лестница, которая еще называется секционная. Изделие включает в себя от трех до четырех секций, при ее открытии получается лестничный марш. Все они соединены продуманным пружинным механизмом.

У такого варианта самая сложная конструкция. У лестницы много крепежных элементов, сложность составляет соединение изделия с люком. Материалом изготовления служит металл, а также дерево.

Телескопическая

Распространенными считаются телескопические лестницы на чердак. Они отлично подходят для частого использования, когда довольно часто люди поднимаются. Данный вариант идеален для технического чердака, например, мастерской или библиотеки. Но если речь идет о жилой мансарде, то предпочтительнее использовать все же металлическую или деревянную винтовую лестницу с перилами, она будет намного надежнее.

Телескопическая конструкция включает в себя несколько блоков, выдвигаемых поочередно. И тут всплывают главные преимущества такого варианта. Сама по себе конструкция занимает мало пространства

Телескопическую лестницу получится сделать любой длины, данное качество особенно важно для помещений с высокими потолками.

Но подниматься по телескопической конструкции не получится у детей и возрастного поколения, поскольку для начала нужно вытянуть нижнюю секцию. Это главный недостаток такой чердачной лестницы.

Упрощенная

Есть еще разновидность чердачных лестниц, которая не встраивается в люк. Они отставные, поэтому нужно подготовить специальное место неподалеку, чтобы спрятать изделие. По факту это обычная стремянка на чердак, которую нужно установить у люка при эксплуатации, а затем убрать.

Основное преимущество такой конструкции заключается в простоте реализации. Потребуется минимум ресурсов, изготовление займет гораздо меньше времени, если сравнивать с предыдущими вариантами.

Главный недостаток — плохая функциональность. Лестницу необходимо каждый раз доставать и убирать, а конструкция не самая легкая. Это весьма утомительное занятие, которое вскоре надоест. Недостаток довольно существенный недостаток, поэтому рекомендуется выбирать складные конструкции, встраиваемые в чердачный люк.

Особенности устройства лаза в погреб

Совет: Монтаж крышки люка выполняется после его полного изготовления.

При этом необходимо учесть:

Какой материал лучше использовать

Для изготовления крышки лаза можно брать:

• Клееную фанеру, толщиной не менее 10 миллиметров. Это легкий материал, который обладает достаточной прочностью, что дают склеенные листы шпона, где слои размещаются поочередно поперек и вдоль древесных волокон.

Совет: После изготовления заготовки ее обязательно нужно пропитать олифой и покрыть лаком или краской.

• Хорошим вариантом является каркас, выполненный из бруса и оббитый с обеих сторон фанерой. Крышка для погреба, при желании, может быть утеплена. Для этого пространство между нижним и верхним и покрытиями заполняется прокладкой. При этом используются:

1. остатки из минеральной ваты матов;
2. пенопласт;
3. поролон;
4. старые одеяла;
5. отслуживший свое ковер;
6. старые пальто.(читайте Утепление подвала пенопластом: особенности и нюансы проведения работ)

• Достаточно долго прослужит оцинкованное железо. Им деревянный каркас оббивается с двух сторон или с одной, с утеплителем или без него.

Совет: Если отсутствует крайняя необходимость, каркас обшивается лишь с одной, верхней стороны. Но делать это можно только в случае, если не нужна капитальная защита от холода или взломов.

Специалисты советуют делать и монтировать утепленные люки, чтобы холодные потоки воздуха не проникали в жилище.

Этапы проектировки и монтажа лестницы из трех секций с люком

Любая работа должна начинаться с проекта. Определите высоту вашей будущей лестницы, с учетом высоты потолка и уклона 60-70 градусов. Также стоит точно измерить чердачный проход и начертить соответствующую схему. Чертеж должен содержать такую информацию: длина лестницы, угол наклона, высота потолка комнаты, размеры прохода и чердачного люка, ширина марша, число и размеры секций, количество, расстояние и размеры ступеней.

I. Подготовка чертежа

На этом этапе производится расчет конструкции. Длину лестницы рассчитать несложно. Используем простую математическую формулу: Д = В/, где α – выбранный угол наклона, В – высота потолка. Так, при высоте потолка 3 м и угле наклона 60 градусов, длина лестницы составит 3/0,867 = 3,46 м. Мастера советуют добавлять к полученной цифре несколько сантиметров, чтобы потом более точно вымерять и отрезать нужную длину:

Далее изготавливаем чердачный люк:

Размеры люка должны быть немного меньше самого проема. Для расчета с каждой стороны дверцы оставляется 6-7 мм.

Длину секций рассчитываем по такой схеме: первая секция — длина люка минус 10%; вторая секция – длина первой секции минус 10%; третья секция – сумму длин первых двух секций вычитаем из общей длины лестницы.

Теперь расчеты нужно перенести на бумагу и приступить к подготовке необходимых материалов и инструментов.

II. Выбор материалов и инструментов

Для реализации проекта нужно приготовить столярные инструменты: рулетку, стамеску, ножовку, шуруповерт, сварочный аппарат (или капитальные соединения для металлического каркаса), угольник, ножовку, струбцины, столярный клей, малярный скотч, электроды, столярный клей.

Основные материалы, которые нам понадобятся: бруски 50х50 мм для отделки люка (примерно 4-5 шт.); две доски для тетивы 100х25 мм длиной, равной выбранной длине лестницы; доска для ступеней 100х20 или 100х25 мм; фанера или материал с аналогичными характеристиками (для дверцы люка хватит одного стандартного листа); пластины и уголки для открывания и петель; гайки, болты, саморезы, шайбы и пр.

III. Изготовление дверцы люка

Шаг I. Подготовьте бруски для люка.

На концах брусьев выполните надрезы-пазы, чтобы плотно соединить конструкцию в правильный треугольник с помощью монтажного клея и креплений. Углы рамы защитите временными фанерными пластинами, чтобы прямоугольник не повело.

Шаг II. К основанию из брусков прикрепите лист фанеры соответствующего размера.

Теперь нужно примерить люк к проходу на чердак. Он должен быть меньше на 6-7 мм со всех сторон.

Шаг III. Предусмотрите замок для чердачной дверцы.

Это может быть автоматический механизм, или самый обыкновенный шпингалет, который можно открыть шестом с наконечником.

Шаг IV. Монтируем механизмы открывания/закрывания люка.

Если вы не хотите покупать готовые механизмы, можно сделать их своими руками. Креплений должно быть два – левое и правое. Для работы приобретите стальную пластину 4х20 мм и уголок. На фото показан чертеж левой детали крепления. Правая выполняется в зеркальном отражении. Размеры даны условно. Для более точных расчетов, учитывайте ваши параметры. Перед закреплением, обязательно проверьте механизмы в работе:

IV. Собираем лестницу

Вы всегда можете заказать уже готовую секционную лестницу у мастеров, которую можно закрепить по готовой схеме самостоятельно. Но если вы решили выполнить работу своими руками до конца, можно собрать лестницу из приготовленных материалов.

Шаг 1. Размечаем на тетивах места монтажа ступеней.

Для этого нанесите карандашом разметку на каждую деталь, согласно выбранному углу наклона лестницы и произведенным ранее расчетам. Теперь прижмите торцы досок плотно друг к другу и скрепите их малярным скотчем. Это необходимо, чтобы высверлить сквозные отверстия в местах соединения секций. Просверлите отверстие для шарнира диаметром около 25 мм в месте соединения первой и второй секции. Далее нужно снять скотч и перевернуть доски, снова скрепив их. Теперь сверлим аналогичное отверстие на стыке второй и третьей секций:

Шаг 2. Разрезаем тетивы по намеченным линиям.

Далее выполняются пазы для ступенек с внутренней стороны тетив с помощью стамески. Глубина пазов должна быть не менее 5 мм (это также следует учесть на первом этапе проектировки). Нижнюю секцию тетив следует скосить, согласно углу наклона лестницы.

Шаг 3. Нарезаем ступени по разметке и крепим их к левой тетиве.

Ступеньки сажаем на клей и закрепляем саморезами. Прикладываем правую тетиву и также скрепляем саморезами.

Шаг 4. Крепим петли для раздвижного механизма лестницы.

Петли, как и шарнирные механизмы, можно купить в магазине, или изготовить самостоятельно из металлической ленты. Нам понадобиться восемь полос из металла (можно использовать остатки от механизмов дверцы). К четырем полоскам приварите небольшие отрезки такой же полосы. В каждой детали сверлим по два отверстия (для крепления и шарнира). Соединяем шарнир с петлями. Теперь стыкуем разрезанные секции и прикладываем петли так, чтобы каждый шарнир попадал в паз (25 мм отверстия, просверленные перед разрезанием секций). Закрепляем петли на тетивах:

V. Окончательная сборка

Теперь верх готовой лестницы нужно закрепить к люку, предварительно проверив работу шарнирных механизмов. Лестницу следует проверить и после монтажа. Убедившись в исправности и функциональности всех деталей, вскройте ступеньки лаком:

И еще одно пошаговое руководству по монтажу:

Утеплить и герметизировать люк можно с помощью поролона или строительной ваты. Края люка следует обшить резиновой лентой-герметиком.

Вот и все, ваша лестница с люком готова! Это как раз тот вариант, который вполне выполним «в одну каску». Желаем вам быстрой и легкой работы.

Обустройство люка на разных основаниях

В большинстве частных домов перекрытие, отделяющие помещение нижнего этажа от чердака, изготавливается в 3-х основных вариациях:

• Железобетонная плита.

Самым трудоемким является вариант обустройства люка в железобетонном перекрытии. Поэтому лучше всего позаботиться о его наличии на этапе проектировки дома. Однако если строители не сделали его заранее, то все же можно выпилить его и тогда, когда здание уже сдано в эксплуатацию. Технология включает несколько стадий:

1. Разметка с обозначением границ.
2. Просверливание сквозных отверстий по периметру отмеченной области.
3. Пропиливание по рабочим линиям.
4. Выкрашивание бетона.
5. Спиливание элементов армирующего каркаса.
6. Выравнивание краев.

После того как проем подготовлен, выполняется установка рамы, после чего монтируется крышка, лестница и другие элементы.

Для пропиливания проема в ж/б-перекрытии понадобится специализированный инструмент Источник ytimg.com
