Категории газопроводов по давлению. Классификация газопроводов: по виду газа и давлению

Газоснабжающая индустрия включает множество составляющих, это:

магистрали и распредсети, проложенные обособленно или смешано;
газовые распредстанции, регуляторные установки и пункты;
автоматизированные системы.

Голубое топливо используется повсеместно, от него зависит качество жизни населения, поэтому оборудование газовой отрасли должно обеспечивать безаварийную работу и бесперебойную поставку ко всем потребителям.

Рекомендуем: Какие еще существуют виды давления газа

Какой газ используется в жилых домах

Природный газ – понятие условное, которое применяется для горючей газообразной смеси, добываемой из недр, и доставляемой потребителям тепловой энергии в жидком виде.

Состав разнообразен, но всегда преобладает метан (от 80 до 100%). Кроме того, в состав природного газа входят: этан, пропан, бутан, пары воды, водород, сероводород, углекислый газ, азот, гелий. Показателем качества природного газа является количество метана. Все остальные компонентыприродного газа – это неприятные добавки, которые создают загрязняющие выбросы и разрушают трубы. Природный газ для жилых домов, никак не распознаётся органами чувств, поэтому к нему добавляют сильно пахнущие газы – одоронты, выполняющие сигнальную функцию.

Разницей между двумя замеренными показателями называют дифференциальным давлением (pressure differentialis) – перепад или разность. Его используют для определения падения давления при использовании какого-либо оборудования. Как правило на фильтрах очистки сжатого газа или воздуха. К абсолютному значению или избыточному данный вид отношения не имеет.

Все вышеперечисленные виды измеряемых величин применяются при эксплуатации и проектировании газопроводов и трубопроводов промышленных и частных объектов, автомобильных систем газобалонного оборудования, снабженных датчиками абсолютного показателя (ДАД). Поэтому для общего развития не помешает знать данные понятия, но вдаваться в подробности не имеет смысла, если конечно не захочется понять физику процессов.

Чтобы определить необходимое расстояние от газовой трубы, после разработки проекта жилого строения граждане Российской Федерации обращаются за соответствующим разрешением (согласованием) в местную газораспределительную организацию. Для определенного ответа нужно знать вид газопровода и какое давление применяется при его подаче. Если данные по разновидности прокладки и о давлении в трубах отсутствуют, однозначный ответ дать невозможно.

Газораспределительная станция

СНиП 42-01-2002 – один из закономерных результатов действия Федерального Закона РФ «О техническом регулировании» № 184, принятого в декабре 2002 года. В ноябре 2008 года было принято Постановление Правительства РФ № 858, согласно которому разрабатывались и утверждались ныне действующие своды правил. Данный СП был утвержден на законодательном уровне в актуализированной редакции и получил название СП 62.13330.2011.

Самый демократичный по стоимости вид топлива получил широкое распространение и стал общедоступным энергетическим ресурсом. Его повсеместное применение и обусловило насущную необходимость разработки нормативных документов, в котором и можно найти разрешенные дистанции.

Компрессорная станция

Начиная с 2010 года СНиП, зарегистрированные Росстандартом:

являются законодательными документами, соблюдение которых носит обязательный характер;
проверяется надзирающими организациями, призванными обеспечить безопасность подобных сооружений;
могут быть основанием для вынесения решения по судебному иску;
признаются весомым поводом наложения административного взыскания по факту нарушения.

СП 62.13330.2011 регламентирует дистанции, которые необходимо соблюдать в зависимости от вида прокладки магистрального газопровода или его ответвлений и давления жидкого топлива в трубах.

Около жилого здания

Если газ поставляется в баллонах, соблюдать необходимо только предписанные нормы противопожарной безопасности. Более экономичная и объемная транспортировка в трубах предусматривает дифференцированные требования к разным видам поставок и уровня давления при их осуществлении.

Охранная зона газопровода относится к числу территорий с особым режимом землепользования. В то же время для этих объектов существует санитарно-защитная зона, правила обустройства которой устанавливаются СанПиН 2.2.1/2.1.1.1200-03.

Согласно приложению 1 к этим правилам, санитарная зона газопровода высокого давления зависит от давления в трубе, её диаметра, а также типа зданий и сооружений, по отношению к которым рассчитывается удалённость.

Наименьшая санитарная зона от рек и других водоёмов, а также водозаборов и оросительных сооружений составляет 25 м для магистральных газопроводов любого диаметра и типа.

Наибольшая защитная зона газопровода высокого давления необходима, если речь идёт о магистральном газопроводе 1 класса диаметром 1200 мм в городах, дачных посёлках и других местах скопления людей. В этом случае длина санитарной зоны достигает 250 м.

Более подробные данные по санитарно-защитным зонам магистральных газопроводов природного и сжиженного газа можно найти в соответствующих таблицах данного документа. Для магистралей, транспортирующих сжиженный газ, санитарные зоны значительно увеличены.

Газопровод является важным элементом системы газоснабжения, так как на его сооружение расходуется 70. 80% всех капитальных вложений. При этом от общей протяжённости распределительных газовых сетей 80% приходится на газопроводы низкого давления и 20% – на газопроводы среднего и высокого давлений.

Охранные зоны других сетей

Необходимо учитывать, что водопровод, канализация и другие коммуникации тоже имеют свои санитарно-защитные зоны. Их также называют охранными. Да, охранная территория газопровода уже это учитывает.

Подземная тепловая сеть

Однако перед проведением каких-либо работ важно учесть такие параметры для каждой сети, чтобы ничего не осталось без внимания. И чтобы в итоге не получилось так, что какая-то сеть никак не помещается относительно других

Важно учитывать, что санитарную зону у тех или иных коммуникаций требуется устанавливать в каждую сторону от оси. Для каждой такой системы с охранной зоной имеется своя таблица СНиП (СП) с нормативами расстояний до тех или иных объектов

Всегда стоит руководствоваться именно строительными нормами и правилами насчет того, сколько метров в каждую сторону следует отступать.

Нюансы охранных зон

Также важно учитывать, что магистральный газопровод – совсем другая история, нежели газораспределительная станция или узел. И охранная зона в трассах с высоким давлением достигает 50 метров

Размер защитной зоны магистральной трубы

Как правило, это трубы крупного диаметра. С такой шириной при аварии и утечка будет куда масштабнее и интенсивнее. Это связано с объемом вещества внутри и скорости его транспортировки.

Правила расположения охранных зон действуют везде, и в Москве, и в Нижегородской области. Ведь, согласно определению экспертов, этот трубопровод носит статус ОПО (опасный производственный объект).

Надземный магистральный газопровод

И дело не только в серьезных юридических последствиях для того, кто нарушит защитную зону. Судя по практике десятилетий, при неграмотном прокладывании газовых коммуникаций существует вероятность столкнуться с такими рисками, которые будут представлять угрозу для жизни окружающих.

Виды газопроводов

Углеводородные газы в мировом сообществе признаются более перспективным видом сырья, чем нефть, и намного более продуктивным, чем уголь. Для транспортировки СУГ – сжиженных углеводородных газов – требуются особые условия, как и для хранения. Иногда их называют, в зависимости от происхождения, СНГ (нефтяные) или СПГ (природные). На сегодняшний день подразумевается, что все три аббревиатуры обозначают то же, что и СУГ, но у этих смесей иногда значительная разница в составляющих, и это заставляет предполагать необходимость разработки отдельных стандартов для СПГ.

Задвижка газопровода

Из-за потенциальной взрывоопасности к прокладке сетей предъявляются особые правила. Существуют:

специальный СП 62.13330.2011 «Газораспределительные системы» (переработанная и дополненная редакция СНиП 42-01-2002);
вспомогательная таблица (В.1*), в которой указаны минимальные расстояния, вытекающие из свода правил;
ФНиП «Правила безопасности для объектов, использующих сжиженные углеводородные газы» (ПБ были утверждены Приказом от 21.11.2013 № 558);
недавно принятый ГОСТ 9.602-2016 «Единая система защиты от коррозии и старения. Сооружения подземные», имеющий отношение к защите газораспределительных систем.

Около города

Расстояние от жилых и общественных зданий до газопровода можно найти в «Правилах охраны газораспределительных сетей», утвержденных Постановлением Правительства Российской Федерации от 20.11.2000 № 878. Основные требования к любым трубопроводам – надежность и безопасность в эксплуатации.

Многое зависит от способности всего комплекса обеспечивать правила промышленной безопасности на любом этапе, а также возможности отключения отдельных участков для производства работ по ремонту и сохранности.

Устанавливают для перемещения сырья на значительные расстояния. Относятся к числу опасных сооружений, потому что через них идет газ под высоким давлением. Первая категория предполагает до 10 МПа, вторая – до 2,5 МПа. Для поддержания высокого давления по пути транспортировки необходимы газокомпрессорные станции. Газораспределительные станции снижают давление для подачи на ГРП, откуда топливо доставляется непосредственно потребителю.

Распределительные газопроводы прокладываются от ГЗРС к потребителю с соблюдением необходимых правил безопасности. Это означает, что в них поддерживается параметр низкого, высокого или среднего давления газа. Допустимое расстояние от газопровода до фундамента здания (сооружения) регламентируется с учетом требований свода правил.

Необходимость соблюдать определенную дистанцию продиктована количеством выходов, одноступенчатостью или многоступенчатостью, давлением газа на выходе (низкого, среднего – от 5 КПа до 0,3 МПа, высокого – от 0,3 до 1,2 МПа).

Что такое охранная зона газопровода

Охранной зоной, по Земельному Кодексу, признается местность с особенными условиями пользования. Эксплуатация таких земельных участков ограничена их целевой принадлежностью.
Когда на пути охранных зон, при прокладке новой газовой сети, оказываются земли других владельцев, им возмещаются убытки. А установка опознавательных знаков согласуется с землепользователями и оформляется актом.

Цели устанавливаемых газопроводных охранных зон.

Исключение несчастных случаев среди населения.
Безопасность эксплуатации и не допущение порчи имущества газового хозяйства.
Предотвращение засорения прилежащих территорий.

Главная задача – организация бесперебойной работы и максимальной безопасности, путем обеспечения быстрого доступа при плановых осмотрах, текущем и аварийном обслуживании. В основном она достигается охраной примыкающих к газовым трассам земельных участков.

Охранные зоны газораспределительных сетей

Ширина зон особого использования оговаривается «Правилами охраны газораспределительных сетей» и зависит от видов прокладки и степени предполагаемого риска при авариях:

В пределах двух метров по обеим сторонам сетей наружного исполнения.
Не менее десяти метров с двух сторон подземных трубопроводов расположенных в грунтах вечной мерзлоты.
В радиусе десяти метров от ГРП (если они наружного исполнения).
100 метров с обеих сторон газопроводов залегающих в водных просторах рек, озёр и т.п.
Трехметровую дистанцию от межпоселочных сетей проложенных в лесах и сквозь подобную многочисленную растительность.
Расстояние от наружных трасс до деревьев должно составлять не меньше высоты этих деревьев (весь период эксплуатации).

Пожаро- и взрывоопасность газов определяет необходимость введения зон особого использования и их обозначения опознавательными знаками.

Вне населенных пунктов устанавливаются железные или железобетонные столбики высотой не более 1,5 м, с шагом не менее 0,5 км.

Предназначены для указания мест:

пролегания подземных газораспределительных сетей;
пересечения с автомагистралями;
железными дорогами;
на поворотах у колодца, сборника конденсата, ковера и т.п.;
на берегах водоемов, в случае подводной прокладки.

Опознавательные знаки содержат:

расстояние от сети;
материал трубопровода;
диаметр;
значение давления – для сетей ВД и СД, для сетей с низким давлением просто ставится пометка «н.д».
угол поворота (УП);
глубина прокладки;
контакты ответственной АДС (аварийной диспетчерской службы) и др.

Охранная зона газопровода низкого давления, сколько метров

Газопроводы низкого давления – это неотъемлемая часть газораспределительной сети, по ним обычно производится поставка газа конечному потребителю, поэтому их охране также отводится немаловажное значение. Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:

Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:

для наружных сетей НД составляет по 2 метра;
для подземных – по 3.

Профилактические меры:

Проведение инструктажей по технике безопасности с гражданами, являющимися собственниками земель, расположенных в охранных зонах – не реже 1 раза в пол года.
Ежегодное обследование трасс, проведение необходимых работ, внесение корректировок в проектную документацию.
Восстановление опознавательных знаков и обновление табличек.
Обеспечение трасс табличками, распознаваемыми с воздуха.

Охранная зона газопровода высокого давления

Правила охраны сетей высокого давления указывают на необходимость обустройства защитных зон. Охранная территория газопроводов с высоким давлением газа определяется соответствующей категорией и регламентируется требованиями СНиП – 42-01-2002.

Охранная зона магистралей с высоким давлением – 50 м, распределительных – до 10. Выбирать землю под строительство жилого дома либо дачного участка, безусловно лучше ближе к газопроводу. Тогда затраты на газификацию частного дома будут минимальными, но при этом необходимо учитывать расстояние охранной зоны газопровода. В случае отсутствия возможности подключения к центральному газопроводу, стоит рассмотреть вариант использования автономной газификации (газгольдеров или газовых баллонов).

Нормы и правила

Газораспределительная станция

Компрессорная станция

Начиная с 2010 года СНиП, зарегистрированные Росстандартом:

являются законодательными документами, соблюдение которых носит обязательный характер;
проверяется надзирающими организациями, призванными обеспечить безопасность подобных сооружений;
могут быть основанием для вынесения решения по судебному иску;
признаются весомым поводом наложения административного взыскания по факту нарушения.

Около жилого здания

Схема подключения

Особенности городской планировки газоснабжения

В границах города идеальная схема поставок природного газа обязана быть экономически выгодной, эксплуатационно-безопасной и надежной, удобной и несложной в работе с ней.

Таким шаровыми задвижками оборудуются сети газовых коммуникаций для крупных потребителей и для многоступенчатых систем. Данная запорная арматура устанавливается на газопроводе при его выводе через газорегуляторную станцию, позволяя переключать газоснабжающие контуры системы

Трубопроводная сеть газоснабжения обязана допускать безаварийное отключение отдельные ее сегментов для выполнения ремонта. Обязательное условие – полная однотипность узлов, оборудования и сооружений в составе одной системы.

При изображении на схеме городские газопроводы показаны последовательно. Однако по улицам допускается укладка параллельных газовых коммуникаций, при условии различного давления в них.

Такая планировка экономически эффективна, поскольку позволяет сократить расход труб:

газовые магистрали низкого давления запитываются несколькими ГРП;
к центральным ГРП метан поставляется параллельно уложенными газопроводами среднего, либо высокого давления.

Аналогичные схемы прокладки коммуникаций используются для снабжения котельных и предприятий, находящихся внутри жилых районов.

Структура городской застройки требуют построения сети низкого давления в формате двух несвязанных зон. Для резервирования по низкой ступени давления ГРП каждой из двух зон подключаются к трубопроводам большого диаметра, проводящим газ под низким давлением.

В городах небольшой и средней площади используется двухступенчатый комплекс газопроводов, сочетающий коммуникации низкого и высокого давления (не более 0,6 МПа).

При невозможности закладки газовых труб в центре города для прокачки газовой смеси высокого давления, их проектные мощности разделяются между сетями высокого давления (укладываются в периферии) и среднего давления (создаются в центральной части).

В результате образуется трехступенчатая система снабжения природным газом, обустроенная распределительными газопроводами диаметром 50-400 мм.

Перед сооружением отдельной газотранспортной ветки и перед врезкой в существующую газовую трубу производится проектирование запланированного участка системы, выполняется гидравлический расчет, предоставляющий возможность подобрать трубы для газа и арматуру для обустройства сети.

Использование газопроводов

Газовый путепровод – единая система подачи и распределения газа – может быть реализована в сетях высокого, среднего, низкого давления (таблица классификации газопроводов по давлению газа). На строительство трубопроводов газа приходится до 80% капитальных вложений в обустройство системы газификации.

При этом на различные типы и виды газопроводов малого давления приходится 80 из 100 м прокладки (80% от протяженности газоснабжающей сети). Остальные 20% – это трубопроводы среднего и высокого давления.

Газопроводы среднего давления — это газопроводы с рабочим давлением газа свыше 0,005 МПа до 0,3 МПа.
Газопроводы высокого давления — это газопроводы с рабочим давлением газа свыше 0,3 МПа.

Многоступенчатость системы газоснабжения

Потребность создания нескольких ступеней в местной системе снабжения природным газом в т.ч. вызвана наличием потребителей, нуждающихся в поставках газообразного топлива под различным давлением.

Градация газопроводов по ступеням

Двухступенчатые. Образованы сетями под давлением низким и средним, либо с низким и высоким;
Трехступенчатые. Состоят из коммуникаций с давлениями высоким, средним и низким;
Шагоступенчатые. Их формируют газопроводами с давлениями всех уровней.

Чередование магистралей с высоким и средним давлением требуется из-за значительной протяженности сетевых трубопроводов, а также из-за нескольких направлений транспортировки. В местностях со значительной плотностью населения прокладка газопроводов, проводящих газообразное горючее под высоким давлением, не рекомендуется.

Основные газопроводящие коммуникации города размещены под землей. Иначе крупных аварий на газовых сетях из-за ошибок управления автотранспортом избежать было бы невозможно

Еще одна частая причина – в районах старой застройки городские улицы недостаточно широки, чтобы протянуть под ними газоснабжающие линии высокого давления. Ведь чем выше давление перемещающегося по трубопроводу газа, тем более значительная дистанция необходима между коммуникациями и соседними постройками.

Потребность в ступенчатой схеме газоснабжения также вызвана технологическими требованиями к присоединению и монтажу газорегуляторных установок, устанавливаемых на зданиях.

Типы городских сетей согласно назначения

Территории городских районов оборудуются наиболее разветвленной сетью газоснабжающих коммуникаций.

В состав снабжающего природным газом городского комплекса входят следующие типы газопроводов:

распределительные, проводящие газ под различным (фактически необходимым) давлением. Обеспечивают транспортировку по обслуживаемой территории;
ответвления абонентские, снабжающие газом от распределительных магистралей конкретных абонентов;
внутридомовые и внутрицеховые.

Проектируемая для города схема распределительных газовых коммуникаций, направляющих газ под средним и высоким давлением, образует общую сеть. Со спецификой разработки проекта для газификации частного дома ознакомит предложенная нами статья.

Шкафной регуляторный пункт газоснабжения используется на конечных потребляющих сетях мощностью не более 1800 кубометров в час. Он способен уменьшить давление до 2 кПа

Т.е. коммунальным потребителям, котельным и промышленным объектам природный газ поставляется по общей газораспределительной сети. Построение отдельных магистральных сетей для коммунально-бытовых, либо промышленных потребителей невыгодно с позиции экономики.

При выборе планировочных решений для городского газоснабжения учитывается планировка и размеры города, плотность населения и застройки, потребности электростанций и промышленных объектов. В расчет принимаются перспективы будущего развития города, наличие крупных препятствий (искусственных, естественных) для ведения газопроводных коммуникаций.

Классификация по давлению

Во всех случаях одной из определяющих характеристик путепровода остается давление. От того, к какому виду газопроводов по давлению относится сеть, зависят правила ее эксплуатации, а также надежность, безопасность и мощность всей системы.

Что до назначения сетей таблицы классификации газопроводов по давлению, то:

Газопроводы высокого давления обслуживают промышленного предприятия и газорегуляторные пункты магистралей среднего давления.
Трубопровод газа среднего давления обеспечивает снабжение газом коммунальных хозяйств и небольших производственных цехов (а также систем низкого давления).
Путепроводы низкого уровня давления обслуживают бытовой сегмент и коммунальные хозяйства.

Согласно принятым нормам проектирования объектов газоснабжения природного газа и СУГов газопроводы подразделяются на несколько категории в зависимости от давления транспортируемого газа. От правильной классификации газопровода и правильного выбора категории газопроводов зависят все технические решения принимаемые на этапах проектирования, реконструкции, техперевооружения, строительства и ремонта объектов газоснабжения (сетей газораспределения и газопотребления).

Классификация газопроводов приведенная в этих документах в основном совпадают, за исключением того, что в «Технический регламент о безопасности сетей газораспределения и газопотребления» присутствует газопровод высокого давления 1а категории с давлением свыше 1,2 МПа.

При этом пункт 4.3. из СП носит рекомендательный характер, а «Технический регламент о безопасности сетей газораспределения и газопотребления» является обязательным в полном объеме.

Поэтому принято пользоваться для газопроводов природного газа классификацией из ТР «Технический регламент о безопасности сетей газораспределения и газопотребления»:

Газопроводы высокого давления 1а категории — давление газа в газопроводе свыше 1,2 МПа(12 кгс/см²). Газопроводы с таким давлением предназначены для подачи газа к парогазовым и турбинным установкам на территории тепловых электростанций. Чаше всего на такие предприятия газ поступает по газопроводам высокого давления 1 категории. На территории самих предприятий предусматривают дожимные компрессорные станции для поднятия давления газа;
Газопроводы высокого давления 1 категории — давление газа в газопроводе свыше 0,6 МПа(6 кгс/см²), но не больше 1,2 МПа(12 кгс/см²)включительно. Газопровод с таким давлением используется в качестве межпоселковых , а также для газоснабжения промышленных предприятий, где необходим газ с высоким давлением для технологических нужд (например см. газопровод высокого давления категории 1а). В рабочей документации используется условное обозначение газопроводов высокого давления 1 категории (ГОСТ 21.609-2014) — Г4;
Газопроводы высокого давления 2 категории — давление газа в газопроводе свыше 0,3 МПа(3 кгс/см²), но не более 0,6 МПа(6 кгс/см²)включительно. Газопроводы с таким давлением предназначены для подачи газа в черте населенного пункта к различным производственным потребителям (внутри площадочные газопроводы предприятий промышленных), а также к пунктам редуцирования газа, от которых предусматривается газоснабжение потребителей в административных, общественных и жилых зданиях. Допускается прокладка газопроводов с таким давлением внутри производственных помещений. В рабочей документации используется условное обозначение газопроводов высокого давления 2 категории (ГОСТ 21.609-2014) — Г3;
Газопроводы среднего давления — давление газа в газопроводе свыше 0,005 МПа(0,05 кгс/см²), но не более 0,3 МПа(3 кгс/см²)включительно. Газопроводы с таким давлением предназначены для подачи газа в черте населенного пункта к различным производственным потребителям, а также к пунктам редуцирования газа, от которых предусматривается газоснабжение потребителей в административных, общественных и жилых зданиях. В некоторых случаях допускается подводить газопровод с таким давлением до шкафных пунктов редуцирования, размещенных на стенах административных, общественных и жилых зданиях. Допускается прокладка газопроводов с таким давлением внутри производственных помещений. В рабочей документации используется условное обозначение газопроводов среднего давления (ГОСТ 21.609-2014) — Г2;
Газопроводы низкого давления — давление газа в газопроводе до 0,005 МПа(0,05 кгс/см²)включительно. С помощью таких газопроводов предусматривается подача газа непосредственно населению на бытовые приборы или предприятиям бытового сектора. В рабочей документации используется условное обозначение газопроводов низкого давления (ГОСТ 21.609-2014) — Г1.

От выбранной категории газопровода и давления газа в газопроводах зависят следующие технические решения:

выбор материала труб газопроводов (стальные, полиэтиленовые, медные и др. трубы);
способ прокладки газопроводов ( наружные или внутренние; надземные, подземные или наземные; по отдельностоящим опорам/эстакадам или по стенам зданий);
нормативные расстояния от газопроводов до зданий и сооружений (для надземных/наземных газопроводов и для подземных газопроводов);
по расчету диаметра газопровода (подробнее);
требования к испытанию газопроводов после монтажа;
и многие другие решения.

Справка: На сайте реализован сортамент труб онлайн. Программа позволяет посмотреть данные труб из которых прокладываются трубопроводы, в том числе газопроводы.

В связи с тем, что в интернете во многих источниках путается понятие охранная зона газопроводов (сетей газораспределения и газопотребления) и нормативное расстояние от газопроводов до зданий и сооружение, хотелось отдельно отметить, что охранные зоны газопроводов не зависят от давления газа в газопроводе (охранные зоны газопроводов высокого, среднего и низкого давления совпадают) и определяются Правилами охраны газораспределительных сетей. Подробнее в видео в разделе Видеоматериалы.

На сайте реализован гидравлический расчет газопроводов онлайн «ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ТРУБОПРОВОДОВ (ГАЗОПРОВОДОВ)». В процессе расчета автоматически определяется категория газопровода в зависимости от давления. Вы можете воспользоваться ей для определения к какой категории относится ваш газопровод.

Классификация газопроводов по давлению	Давление газа, МПа	Класс опасности ОПО (см. примечание)
высокое 1а категории	выше 1.2 (для СУГ выше 1,6 )	2 класс опасности ОПО
высокое 1 категории	от 0,6 до 1,2 включ.	3 класс опасности ОПО
высокое 2 категории	от 0,3 до 0,6 включ.	3 класс опасности ОПО
среднего давления	от 0,005 до 0,3 включ.	3 класс опасности ОПО
низкого давления	ниже 0,005	см. ниже

Сеть газопотребления и газораспределения попадает под критерии опасного производственного объекта при наличии оборудования, работающего под давлением природного или сжиженного углеводородного газа свыше 0,005 МПа, даже если в составе опасного производственного объекта есть оборудование, работающее под давлением природного или сжиженного углеводородного газа 0,005 МПа и ниже.

Под опасные производственные объекты не попадают системы газоснабжения предприятий, в которых отсутствуют участки и оборудование с давлением газа выше 0,005 МПа.

Примечание:

В случае если в состав сети газораспределения и газопотребления входят сети различного давления, класс опасности ОПО определяется по максимальному давлению в сети.
Для сетей газораспределения и газопотребления, расположенных на землях особо охраняемых природных территорий, континентальном шельфе Российской Федерации, во внутренних морских водах, в территориальном море или прилежащей зоне Российской Федерации, на искусственном земельном участке, созданном на водном объекте, находящемся в федеральной собственности, устанавливается более высокий класс опасности;
Подробнее про идентификация опасного производственного объекта (ОПО).

В первоначальном варианте «СП 62.13330.2011* Газораспределительные системы» в 2011-2012 годах была попытка ввести другую классификацию газопроводов, а именно газопроводы среднего давления относились к 3 категории и газопроводы низкого давления к 4 категории газопроводов.

Позже изменениями №1 к данному своду правил была попытка кардинально изменить классификацию в части газопроводов среднего и низкого давления:

В «СП 62.13330.2011* Газораспределительные системы» снова внесены изменения (Изменения №2 от 2016 года) в классификацию газопроводов и исключены противоречия с «Технический регламент о безопасности сетей газораспределения и газопотребления»!

Добыча газа

Газ залегает в земной коре на расстоянии 1-6 км от поверхности, поэтому сначала проводят геологоразведочные работы. Глубоко в недрах планеты есть поры и трещины очень малых размеров, которые содержат в себе газ. Механизм естественного перемещения газа прост: метан вытесняется из пор с высоким давлением в поры с более низким давлением. По всей площади месторождения равномерно устанавливают скважины. Так как давление под землей во много раз больше атмосферного, газ сам выходит в скважину.

Подготовка и транспортировка

Газ не сразу пускают по трубопроводу, сначала его особым образом подготавливают в котельнях, ТЭЦ и на химических заводах. Осушают от водяного пара и очищают от примесей: сероводорода (вызывает коррозию труб), водяного пара (вызывает конденсат, мешает движению газа). Подготавливают и трубопровод: с помощью азота в нем создают инертную среду. Далее газ движется по большим трубам диаметром 1,5 м (под давлением 75 атмосфер). Так как при транспортировании потенциальная энергия газа тратится на силы трения между частицами самого газа и на трение между трубой и метаном, существуют компрессорные станции, поднимающие давление внутри трубы до 120 атмосфер. Подземные газопроводы укладывают на глубине 1,5 м, чтобы конструкция не замерзала.

Типы газопроводов

Магистральные. Давление в системе 6-12 атмосфер поддерживается до газораспределительной станции, которая снижает давление до нужного уровня.
Линии среднего давления. Давление в системе 3-6 атмосфер.
Линии низкого давления. Давление при работе составляет от 0,05 до 3 атмосфер. Именно такое давление в газовой трубе в квартире или в частном доме.

Распределительные и регулирующие устройства

Регулятор давления газа представляет собой оборудование для управления потоком рабочей среды.
Системы контроля загазованности автоматически перекрывают подачу газа.
Редукционный агрегат снижает давление топлива.
Коммутатор перераспределяет магистральный поток на отдельные ветки.
Манометры и расходомеры позволяют следить за параметрами системы.
Фильтры очищают газовую смесь от примесей.

Все эти устройства обеспечивают безопасность магистральных трубопроводов и входят в систему автоматического регулирования параметров.

Классификация газопроводов по способу прокладки

Здесь можно видеть 2 разновидности-подземные и надземные газопроводы.

Подземные газопроводы относятся к наружным, они прокладываются ниже уровня земли или по ее поверхности в обваловке. Давление в таком газопроводе может быть любое. Строительство таких газопроводов регламентируется положениями СНиП, тут должны быть четко соблюдены расстояния от других подземных коммуникаций. Материал труб-сталь или полиэтилен. Стальные трубы должны быть покрыты слоем изоляции для защиты от коррозии. Ремонт и техническое обслуживание подземных газопроводов осуществляют эксплуатационные службы.

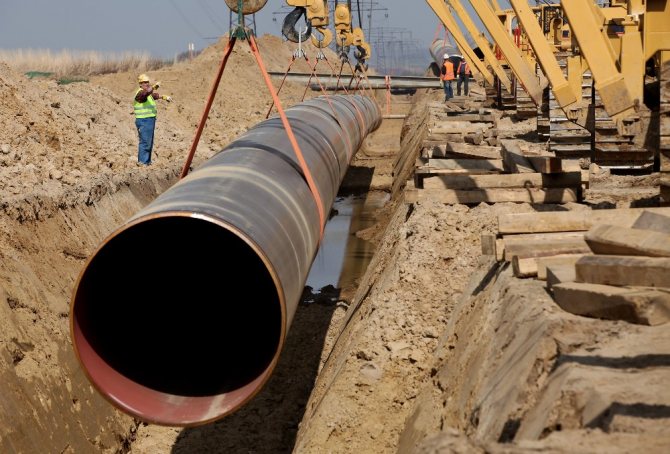

Прокладка подземного газопровода

Плюсы и минусы

Подземный газопровод сооружают под землей. Его прокладка дороже из-за сложности работ. Также обязательно требуется провести инженерно-геологические и геодезические изыскания. Стальная труба должна иметь электрохимическую защиту от блуждающих токов. Полиэтиленовая труба в этом не нуждается. Но большой плюс подземной прокладки – труба под землей лучше защищена от внешних влияний, тем самым увеличивается ее долговечность. Так же подземный газопровод намного безопаснее наземного.

Такие газопроводы монтируются только из металлических труб, соответствующих ГОСТам

Механизмы отключения подачи природного газа

Выполнение ремонта требует периодического отключения определенных участков городских газовых коммуникаций, состоящих под давлением высокого и среднего уровня, а также определенных сетей под низким давлением.

Поэтому газопроводные системы сетевых, общественных и жилых трубопроводов, а также промышленных объектов или нескольких зданий оборудуются устройствами отключения – задвижками (иное наименование – пробковые краны).

Сборка коммуникационной системы по правилам завершается опрессовкой газопровода, позволяющая выявить проблемные места. Они чаще всего проявляются в местах расположения запорных устройств.

Устанавливаемые наружно в защитном шкафу или без него, эти задвижки используются при потребности полного отключения домовладения от газоснабжающей сети

Монтаж задвижек выполняется:

на газовых трубах в ГРП (выходящих и входящих);
на ответвлениях главных газопроводов, идущих в микрорайоны и кварталы;
перед крупной преградой, пересекаемой трубопроводом (водоемы, автомобильные и ж/д трассы).

На наружных газопроводах задвижки устанавливаются с заглублением в колодцы. Вместе с ними монтируются линзовые компенсаторы, предназначенные для съема показаний напряжения (монтажного, температурного) по трубопроводу, а также для облегчения процедур постановки и снятия запорной арматуры.

Колодцы допустимо закладывать на дистанции более 2 м от ближайшей постройки или ограждения.

Запорная арматура на газовых вводах в здания размещается на стене. Газовые краны, с заменой которых ознакомит следующая статья, размещают с выдерживанием метровой дистанции от ближайших проемов.

Независимо от уровня давления, разветвленности и протяженности проводящего газовую смесь трубопровода число устройств отключения должно быть минимально необходимым, с обоснованием каждого местоположения.

Немаловажный для собственников вопрос — цена подключения к магистральному газу, подробности определения которой приведены здесь. Рекомендуем ознакомиться с полезным материалом.

О классификации газопроводных магистралей

Нужда в классификации газопроводов пришла в нашу жизнь с повсеместным распространением технологий использования газа для нужд населения. Отопление жилых, административных, промышленных зданий, использование газа как в приготовлении пищи, так и в производстве уже давно стала для нас обыденной вещью.

Магистральный газопровод

Классификация газопроводов являет собой необходимые меры и правила по систематизации прокладки газовых магистралей. Газовые коммуникации могут различаться как по тому, какое у них назначение, так и по ряду показателей, таких как: давление, материал, из которого он изготовлен, местоположение, объемы транспортируемого газа и другие.

Низкое или среднее – какое давление лучше?

Раньше большинство жилых домов снабжались газопроводом низкого давления (0.003 МПа), поскольку магистраль со средним давлением (0.3 МПа) требует более масштабных монтажных работ и закупки специального оборудования, которое снижает давление непосредственно на входе газа в трубы внутри дома.

Однако с ростом количества потребителей в газопроводе низкого давления топлива может попросту не хватать на всех – особенно это становится заметно зимой, когда большинство включает на полную мощность газовые котлы. В системе со средним давлением такая проблема практически исключена. Следует учитывать и высокие требования современных газовых котлов. При недостаточном давлении многие агрегаты в лучшем случае выдают меньшую мощность, чем указал производитель, а в худшем случае – отключаются до момента появления нужного давления в системе.

Современные газовые котлы

Приобретать дорогостоящие котлы потребителям низкого давления – все равно, что выбрасывать деньги на ветер, поскольку такая покупка себя совершенно не оправдает. Решать проблему с перебоями газа приходится самим потребителям. Как вариант, можно приобрести комбинированный твердотопливный котел, который можно загружать твердым топливом во время отсутствия или слишком низкого давления газа. На кухне же можно пользоваться баллоном со сжиженным газом, установив одну конфорку под такой тип топлива.

При повышенном давлении ситуация ничуть не лучше – если в домах не установлены распределительные аппараты, повышается риск возникновения аварийных ситуаций. Поскольку газ с низким давлением считается более безопасным, его использование предписано в общественных учреждениях, таких как школы, детсады, больницы, а также заводы и предприятия различного типа, где газ используют в целях отопления. Также газовые магистрали с низкими показателями прокладывают в небольшие населенные пункты.

Газовая магистраль в небольшом населенном пункте

В крупных городах с высоким социальным статусом прокладывают газопровод с высоким давлением. Решение об этом принимают, исходя не только из количества потребителей, но и из их финансовой возможности оплатить приобретение более дорогостоящего и мощного оборудования. По большому счету, потребители не выбирают, каким газопроводом пользоваться, разве что только при выборе места жительства.

Виды построения путепроводов газа

Классификация по схеме построения включает 3 вида газопроводов.

Тупиковые системы (одностороннее снабжение – транспортировка газа в одном направлении).
Кольцевые сети (газовый поток поступает по 2 и более линиям благодаря устройству замкнутых контуров, которых в разных путепроводах может быть разное количество).
Смешанные.

Второй пункт данной таблицы классификации, как показала практика, является и более надежным, и более удобным в эксплуатации. В частности, во время проведения ремонтных работ или модернизации сети отключать всех потребителей кольцевой системы газоснабжения не нужно (достаточно остановить подачу газа только к тому участку, который обслуживается).

Все сообщение между газопроводами различных типов и потребителями проходит через газорегуляторные пункты (коротко – ГРП). В ту же структуру входят газорегуляторные шкафы (ГРШ) и газорегуляторные установки (ГРУ).

Нормы потребления газа на отопление дома

Ограничения в потреблении коммунальных услуг могут проявляться в минимальных тарифах, допустимой мощности и нормах отпуска ресурса. Необходимость в существовании норм появляется там, где отсутствуют счётчики учёта.

Нормы потребления природного газа населением определяются по следующим направлениям его использования:

приготовления еды в расчёте на 1 человека в месяц;
подогрев воды при автономном газо и водоснабжении в условиях отсутствия или наличия газового водонагревателя;
индивидуальное отопление жилых помещений и хозяйственных построек;
на нужды содержания домашних животных;

Нормы газа на отопление рассчитываются исходя из расхода в равных долях по месяцам всего года. Измеряются в кубометрах на 1 м 2 отапливаемой площади или на 1 м 3 отапливаемого объема. Если здание многоэтажное, то расчёт производится по каждому этажу отдельно. Как правило, к отапливаемым помещениям причисляются мансарды, цокольные этажи, а также некоторые подвальные помещения.

Виды по глубине заложения

Классификация газопроводов систем газоснабжения в зависимости от глубины заложения основана на соблюдении правил их безопасного устройства:

В условиях города, где на первое место при расчете глубины заложения выходят влияние осадков на почву, толщина и состояние дорожного полотна, допустимый (разрешенный) уровень нагрузки тяжелого транспорта и т. д.
В условиях магистральных систем газоснабжения (вне города).

Кроме того, классификация газопроводов по признаку глубины заложения в обязательном порядке учитывает класс и характеристики газа, который прогоняется по маршрутам газорегуляторных пунктов. В зависимости от условия транспорта газового ресурса определяется минимум и максимум глубины заложения. Например, в случае с трубами, осуществляющими транспортировку осушенного газа, допускается заложение в пласт промерзания грунта.

Основной фактор влияния на подбор глубины заложения газового путепровода – вероятностный расчет механического износа ресурса, в который сеть закладывается (дорожное полотно, почва). Здесь же – классификация динамических нагрузок, которые приходятся на зону заложения. Они не должны провоцировать напряжение в трубах – глубина их размещения должна быть:

достаточной, чтобы исключить передачу системе газоснабжения динамических нагрузок, приходящихся на полотно;
обоснованной экономически (избыточная глубина заложения – это неоправданные расходы на устройство инженерной системы).

Основной регламент диктует следующие нормативы глубины заложения газопровода:

не менее 0,8 м – прокладка наружного газопровода в зонах сплошного бетонного или асфальтового покрытия;
от 0,9 м – прокладка уличного трубопровода газа в участках с «голой» землей;
от 0,8–1,2 м – прокладка путепровода для сухого газа (зависит от глубины промерзания почвы в конкретном регионе и наличия водяного пара);
от 0,6 м – прокладка в городских условиях (улицы, внутриквартальные коммуникации) при условии гарантированного отсутствия на участке заложения движения транспорта.
