О том, как выбрать материал для фальцевой кровли, а также о том, какие разновидности фальцевых соединений считаются самыми надежными, мы писали в первой части настоящей статьи. Сегодня мы поговорим о конструктивных особенностях металлической кровли и о технологии ее монтажа.
Гарантированно защитить фальцевую кровлю от конденсата, деформации и разгерметизации поможет соблюдение определенных правил, касающихся обустройства кровельного пирога, особенностей укладки самого кровельного покрытия и последовательности его монтажа.
В этой статье рассмотрим следующие вопросы:
- Из каких элементов состоит пирог фальцевой кровли.
- Как обустроить карнизный свес фальцевой кровли.
- Последовательность и технология монтажа фальцевых панелей.
- Обустройство ендов и примыканий фальцевой кровли.
Если строительство дома начинается с основания, то обустройство фальцевой кровли начинается с создания кровельного пирога, который защищает чердачное помещение от конденсата и холода. При этом кровельный пирог служит надежной защитой от шума, возникающего при выпадении осадков.
Павел Т. Пользователь FORUMHOUSE
Если утепление крыши 250-300 мм (у меня 300), то никакого шума не слышно (если, конечно, не пойдет град размером с яйцо). Единственное, где слышно дождь у меня (и то слабо), так это в ванной комнате, в которой установлен натяжной потолок.
Чтобы теплоизоляция получилась требуемой толщины, утеплитель можно укладывать в несколько слоев (между стропилами и под ними).
Кровельный пирог фальцевой кровли состоит из нескольких слоев:
Рассмотрим их подробнее.
Поддерживающая обрешетка – нижние деревянные рейки, на которые ложатся пароизоляционная пленка и утеплитель.
Пароизоляционная пленка – специальный материал, который не позволяет проникать влаге из помещения внутрь утеплителя.
Стропила – деревянные балки сечением 200х50 мм. Расстояние между стропилами – 1,2…2 м.
В качестве утеплителя чаще всего используется минеральная вата. Утеплитель укладывается между стропилами прямо на пароизоляционную пленку, которая, в свою очередь, поддерживается нижней обрешеткой.
Гидроизоляция – специальная пленка, которая пропускает влагу только в одном направлении (снизу-вверх). Гидроизоляция не дает подкровельному конденсату проникать в утеплитель, но пропускает влажный воздух, скапливающийся в слое минеральной ваты. Гидроизоляционная пленка представляет собой диффузионную (дышащую) мембрану, которая продается в строительных магазинах.
berd80 Пользователь FORUMHOUSE
Можно расстелить диффузионную мембрану, можно использовать специальную объемную мембрану (только стоит она прилично). К общему мнению не пришли в этом вопросе.
Гидроизоляция стелется поперек стропил в направлении – снизу-вверх (начиная с карнизной планки, по направлению к коньку). К деревянным стропилам пленка крепится скобами (с помощью степлера). Отдельные полосы гидроизоляционной мембраны укладываются внахлест (ширина перехлеста – не менее 100 мм). На фронтонных свесах необходимо обеспечить свес пленки (ширина свеса – примерно 150 мм).
Пленка не должна находиться в натянутом состоянии, а допускаемое провисание мембраны между двумя соседними лагами составляет 35 мм.
Ни в коем случае нельзя в качестве пароизоляции и гидроизоляции использовать один и тот же материал. Тем более, нельзя менять их местами. Все это приведет к скоплению влаги в утеплителе или, наоборот, в помещении. Развитие плесени и последовательное разрушение строительных конструкций в данном случае – гарантированы.
Контробрешетка – брус 50х50, который прибивается к стропилам поверх гидроизоляционной пленки. Контробрешетка позволяет создать воздушную прослойку между гидроизоляцией и фальцевым покрытием.
Под контрбрусья подкладывается специальная уплотнительная лента, которая обеспечивает герметичность в местах гвоздевых соединений и уберегает утеплитель от попадания влаги.
Обрешетка – поперечные планки, прибитые к контробрешетке через определенное расстояние.
Arhios Пользователь FORUMHOUSE
Брусок 50х50 (контробрешетка) прибивается вдоль стропил, а на них (поперек) – планки 100х25 с разбежкой (обрешетка).
Контробрешетка обеспечивает вентиляцию подкровельного пространства, что избавляет от образующегося там конденсата. Для того чтобы контробрешетка гарантированно выполняла свои функции, карнизный свес фальцевой кровли должен быть выполнен по следующей схеме:
Обрешетка должна быть прочной, жесткой и ровной. Максимальный просвет между обрешеткой и контрольной рейкой длиной 1 метр не должен превышать 5 мм.
Эффективную вентиляцию подкровельного пространства обеспечивает вентилируемый конек.
А также вентиляционная сетчатая лента из ПВХ, которая натягивается между обрешеткой и лобовой доской карнизного свеса.
Благодаря этим двум элементам обеспечивается постоянный продув подкровельного пространства.
Особого внимания заслуживает шаг обрешетки – расстояние, через которое прибиваются поперечные планки. В соответствии со сводом правил по обустройству металлической фальцевой кровли (СП 17.13330.2011) расстояние между отдельными планками обрешетки не должно превышать 200 мм. Это позволяет ноге человека, ступающего по кровельному покрытию, опираться сразу на две доски, что защищает металл от деформации.
По краям кровли (в местах кровельных свесов), а также в желобах создается сплошной дощатый настил шириной не менее 700 мм.
Некоторые пользователи нашего портала рекомендуют делать сплошную обрешетку по всей площади фальцевой кровли, что, в целом, ошибкой не является (особенно, если это совпадает с рекомендациями производителей фальцевых картин). Например, в соответствии с технологическими требованиями сплошная обрешетка в обязательном порядке «стелется» под цинк-титановую кровлю.
Сплошная обрешетка – понятие условное. Между каждой поперечной планкой обрешетки обязательно оставляется небольшой зазор (не более 10 мм), который будет компенсировать тепловое расширение древесины.
Более подробно о кровельном пироге и о материалах, из которых он создается, можно узнать, посетив соответствующий раздел FORUMHOUSE.
Типы фальцевых панелей
Фальцевая кровля CLASSICA и ELEGANT крепится непосредственно к обрешётке самонарезающими винтами через скрываемую при монтаже отгибку; между собой панели крепятся на самозащёлкивающийся фальц. Наличие рёбер увеличивает жёсткость панели при монтаже и транспортировке и уменьшает уровень шума от внешних воздействий в процессе эксплуатации кровли.
PRAGMATIC крепится к обрешётке при помощи кляммеров «PRAGMATIC» (рис. 14), между собой панели крепятся на самозащёлкивающийся фальц. Кровельные панели с г-образным фальцем крепятся к обрешётке при помощи кляммеров «STANDART» (рис. 15); между собой соединяются двойным стоячим фальцем при помощи ручного или механизированного инструмента.
Фальцевые панели изготавливаются на Заводе фасада и кровли «ИНСИ» по предварительно заявленным длинам, которые определяются в результате тщательных обмеров скатов крыши (основной размер: от карниза до конька).
Обход трубы
Дымоходы и вентиляционные шахты – выступающие элементы, обход которых при обустройстве фальцевой кровли требует наличия определенных навыков в выполнении жестяных работ. Рассмотрим стандартный вариант обхода на примере самозащелкивающейся кровли. Его сможет смонтировать любой непрофессиональный кровельщик.
Хозяин дивана Пользователь FORUMHOUSE
Синим цветом обозначены стандартные картины защелки, красным – отрезанные от защелки куски, зеленым – просто металл. Из красного и зеленого кроится и делается стандартный фартук (планка примыкания), сверху картины подходят к нему взацеп, снизу фартук ложится на нижние картины.
На практике обход выглядит следующим образом:
От стандартных фальцевых панелей отрезаются куски с замками (на схеме обозначены красным). Из них формируются планки примыкания (боковые фартуки), которые с одной стороны прилегают к стенке трубы, а с другой – защелкиваются с соседними картинами. Пространство между боковыми фартуками закрывается планками примыкания (верхней и нижней), которые не имеют защелки. На верхней планке делается зацеп, на который ложится картина, подходящая к дымоходу сверху. Нижняя планка с зацепом ложится на нижнюю картину.
Примыкания фартуков к стенкам трубы закрываются кровельным герметиком.
Панели, имеющие прокат под двойной фальц, в месте обхода трубы монтируются аналогичным образом.
Все четыре фартука, в данном случае, соединяются с примыкающими картинами лежачими и стоячими фальцами.
Обрешётка для фальцевой кровли
Монтаж фальцевой кровли производится по разреженной или сплошной обрешётке. Для предотвращения провиса стальных листов очень важно при монтаже соблюсти необходимый расчётный шаг обрешётки. В качестве обрешётки могут использоваться: металлический оцинкованный профиль ПШ-28 производства ЗАО «ИНСИ», деревянный брус 50×50, доска 32×100, которые крепятся снизу вверх (от карниза к коньку). От правильного устройства обрешетки в большой степени зависит долговечность кровли, потому что даже небольшой прогиб листов ослабляет плотность ее фальцев.
Для фальцевых панелей с самозащёлкивающимся фальцем рекомендуется использовать металлическую обрешётку. Если используется в качестве обрешетки деревянные доски или бруски необходимо следовать указаниям пункта 7.3 СП 17.133330.2011. КРОВЛИ.
При использовании металлической обрешетки и разряженной деревянной обрешетке, до её монтажа по стропилам рекомендуется уложить антиконденсатную пленку. В случае использования сплошной деревянной обрешетки или другим сплошным основаниям (настилам), рекомендуется непосредственно по настилу уложить специальную структурную пародиффузионную пленку. Данная пленка позволяет обеспечить:
- устройство постоянного вентиляционного канала для отвода конденсированной влаги, образовывающейся на внутренней стороне металлической кровли;
- предотвращение коррозии металла и гниения дерева;
- снижение шума от дождя и града.
В местах монтажа карнизов, ендов, примыканий к выступающим частям здания устанавливается второй профиль обрешётки, что придает дополнительную жёсткость панелям. В районе ендов шаг профилей обрешетки не более 200мм. В районе установки снегозадержателей необходимо установить друг за другом два профиля шляпных.
Для фальцевых панелей Standart при уклонах кровли 3-20° рекомендуется использовать деревянную обрешетку. По карнизу, по всему периметру следует выполнять в виде сплошного дощатого настила шириной не менее 700 мм. В разжелобках и ендовах обрешетку следует выполнять в виде сплошного дощатого настила шириной до 700 мм на каждом скате. Также рекомендуется применение сплошной обрешетки при сложной конфигурации крыши. В районе поперечного стыка фальцевых панелей должна укладываться доска шириной не менее 120мм. На ней формируют стык панелей при помощи лежачего фальца.
Обрешетка под кровлю должна быть ровной, без выступов и углублений; конек и ребра должны быть прямолинейными; нижняя доска карнизного свеса должна быть прямой. Деревянная обрешетка изготавливается из сосны, ели, пихты и осины. Влажность древесины не должна быть выше 12%. Чтобы предохранить древесину обрешетки кровли от загнивания и продлить срок ее службы, древесину пропитывают антисептиками, обмазывают или красят. Увеличивается срок службы древесины и если она в сухом состоянии покрывается олифой. Требования к деревянной обрешетке и ее монтажу перечислены в СП 17.133330.2011. По обрешетке уложить специальную структурную пародиффузионную пленку.
В конструкции утепленной кровли, для обеспечения вентиляции под кровельного пространства, необходимо применять контробрешетку, под которую крепится гидро-ветрозащитная мембрана, и лишь за тем обрешетка.
Лежачий фальц
При соединении торцевых краев кровельных листов, идущих поперек ската, используют лежачий вид фальца (рис. 2), а для боковых кромок, которые направлены параллельно скату крыши — стоячий.
Рис. 2
Лежачие фальцы считаются не вполне надежными, поэтому применяются все реже. К тому же, рулонный кровельный материал можно разрезать на всю длину ската, что устраняет необходимость в поперечном соединении. Но, поскольку такой вид фальца окончательно не изжил себя, рассмотрим его конструктивные особенности.
Фальцевая кромка лежачего типа производится так (рис.3):
а) укладывают полотно на край стола для разметки, обитого по торцам уголком. Затем наносят черту по линии отгиба кровельного листа. Ширина отгиба зависит от толщины листа — чем тоньше жесть, тем меньше отгиб;
б) деревянной киянкой или резиновым молотком выполняют аккуратный отгиб;
Рис. 3
в) обязательно обеспечивают перпендикулярность отгиба;
г) далее лист переворачивают отгибом вверх и начинают «заваливать» его на лист той же киянкой. Аналогичным образом выполняют и вторую заготовку;
д) кромки двух полотен соединяют в замок, который поджимается киянкой;
е) посредством молотка и бруска из металла подсекают верхнее полотно так, чтобы не замять фальцевый шов.
Монтаж кровли из панелей STANDART
Варианты стыковки панелей по длине, устройства карнизов, конька, отделки дымовых труб, вент шахт для кровель из фальцевых панелей Standart при различных уклонах рекомендуется принимать согласно СП 17.133330.2011. При минимальных уклонах 3°-10° необходимо применить герметизацию фальцевой кровли уплотнительной лентой Абрис С-ЛБ. Максимальная длина ската, при креплении фальцевой кровли неподвижными клямерами, должна быть не более 6 метров. При большей длине необходимо использовать «скользящие» клямеры. Месторасположения «скользящих» и неподвижных клямеров по длине панели принимать согласно СП 17.133330. 2011, приложение С.
Заказать звонок
Настоящее пользовательское соглашение (далее — «Соглашение») регулирует порядок работы настоящего сайта (далее — «Сайт»), определяет условия использования материалов и сервисов Сайта.
Администратор Сайта указывает информацию о себе, а также, контактные данные для обратной связи на Сайте.
Настоящее Соглашение является публичной офертой в соответствии с действующим законодательством Российской Федерации. Совершение конклюдентных действий физическими, либо юридическими лицами (далее — «Пользователь»), направленных на использование Сайта считается безусловным принятием (акцептом) данного Соглашения. Настоящим Пользователь подтверждает, что акцепт Соглашения равносилен подписанию и заключению Соглашения на условиях, изложенных в настоящем Соглашении.
Условия пользования сайтом
1. Использование любых материалов и сервисов Сайта регулируется нормами действующего законодательства Российской Федерации. Материалы и сервисы Сайта предназначены исключительно для использования в законных целях.
2. Пользователь вправе по своему усмотрению знакомиться с материалами сайта и сервисами Сайта, заказывать и приобретать товары и/или услуги предлагаемые на Сайте.
3. Пользователь соглашается использовать Сайт, не нарушая имущественных и/или неимущественных прав третьих лиц, а равно запретов и ограничений, установленных применимым правом, включая без ограничения: авторские и смежные права, права на товарные знаки, знаки обслуживания и наименования мест происхождения товаров, права на промышленные образцы, права использовать изображения людей, а также любых действий, которые приводят или могут привести к нарушению нормальной работы Сайта и сервисов Сайта, в частности используя программы для вмешательства или попытки вмешательства в процесс нормального функционирования Сайта.
4. Использование материалов Сайта без согласия правообладателя не допускается. Для правомерного использования материалов Сайта необходимо согласие Администратора сайта или правообладателя материалов.
5. При наличии технической возможности Пользователь вправе оставлять комментарии и иные записи на Сайте. Пользователь гарантирует, что комментарии или иные записи не нарушают применимого законодательства, не содержат материалов незаконного, непристойного, клеветнического, дискредитирующего, угрожающего, порнаграфического, враждебного характера, а также содержащих домогательства и признаки расовой или этнической дискриминации, призывающих к совершению действий, которые могут быть квалифицированы как уголовные преступления, равно как и считаться недопустимыми по иным причинам, материалов, пропагандирующих культ насилия и жестокости, материалов, содержащих нецензурную брань. Администрация Сайта не обязуется проводить предварительную модерацию материалов и записей на Сайте Пользователями. За комментарии и записи на Сайте оставленные Пользователем, Пользователь несет ответственность самостоятельно и в полном объеме.
6. Администратор Сайта не несет ответственности за посещение и использование Пользователем внешних ресурсов, ссылки на которые могут содержаться на Сайте, Пользователь переходит по ссылкам содержащимся на Сайте на внешние ресурсы, по своему усмотрению на свой страх и риск.
7. Пользователь согласен с тем, что Администрация Сайта не несет ответственности перед Пользователем в связи с любыми возможными или возникшими потерями или убытками, связанными с любым содержанием Сайта, товарами или услугами, доступными на Сайте или полученными через внешние сайты или ресурсы, либо иные контакты Пользователя, в которые он вступил, используя размещенную на Сайте информацию или ссылки на внешние ресурсы.
8. Предоставление в любой форме (регистрация на Сайте, осуществление заказов, подписка на рекламные рассылки и тд.) своих персональных данных Администрации сайта, Пользователь выражает согласие на обработку персональных данных Администрацией сайта в соответствии с Федеральным законом «О персональных данных” от 27.07.2006 №152-ФЗ. Обработка персональных данных Пользователя регулируется действующим законодательством Российской Федерации и Политикой конфиденциальности Сайта.
9. Администратор Сайта вправе в любое время в одностороннем порядке, без каких либо уведомлений Пользователя, изменять содержимое Сайта, а также изменять условия настоящего Соглашения. Такие изменения вступают в силу с момента размещения новой версии Соглашения на данной странице. Актуальная версия Соглашения всегда расположена на данной странице. Для избежания споров по поводу изменения Соглашения Администратор Сайта рекомендует периодически ознакамливаться с содержимым Соглашения расположенного на данной странице. При несогласии Пользователя с внесенными изменениями он обязан отказаться от использования Сайта.
10. Администратор Сайта вправе в одностороннем порядке ограничивать доступ Пользователя на Сайт, если будет обоснованно считать, что Пользователь ведет неправомерную деятельность. Кроме того, администратор вправе удалять материалы Пользователей по требованию уполномоченных органов государственной власти или заинтересованных лиц в случае, если данные материалы нарушают применимое законодательство или права третьих лиц.

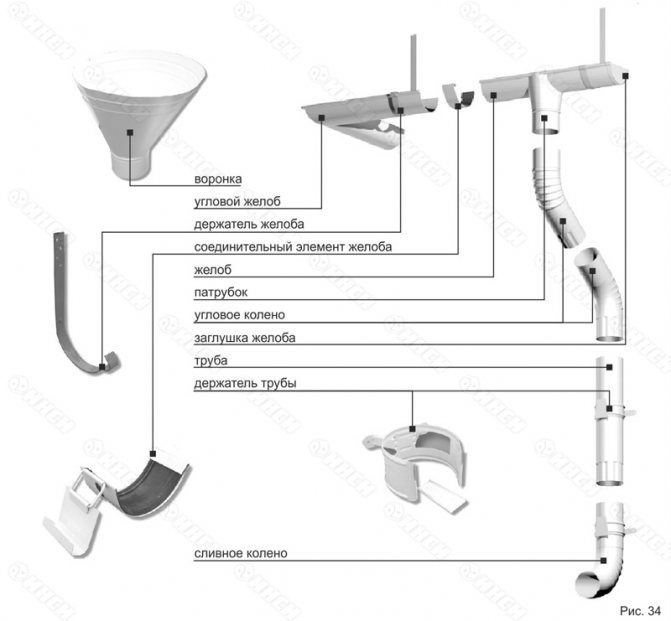

Водосточная система фальцевой кровли
Количество водосточных труб определяется из норматива — не более 52 кв.м для трубы диаметром 100 мм площади кровли на одну водосточную трубу. Обычно число водосточных труб выбирается из эстетических соображений. Следует избегать устройства водосточной системы на северной стороне зданий в целях предотвращения её промерзания зимой.
В случае угрозы промерзания водосточной системы можно использовать системы подогрева желобов и труб.
Держатели желобов монтируются на расстоянии 0,75 м друг от друга, держатели трубы — не далее 3 м друг от друга (например, на трубу длиной 5 м необходимо 3 держателя, для трубы длиной 3 м достаточно двух).
При площади водосбора менее 30 кв.м на одну водосточную трубу желоба можно монтировать с нулевым уклоном, при большей площади водосбора уклон желобов может быть до 5%.
Монтаж водосточной системы:
шаг 1 — Установка держателей желоба
Монтаж водосливной системы начинается с установки держателей желоба. Общую длину желоба разделить на равные отрезки, как отмечалось ранее (но не более 900 мм).
шаг 2 — Разметка под держатели желоба
Согласно полученному результату, отметить на нижней обрешётке места установки держателей желоба.
шаг 3 — Загибка держателей желоба
Пронумеровать держатели от верхней отметки до водосточной воронки. Определив для себя нужный уклон (до 5%), отметить на каждом держателе место загиба. При этом место загиба держателя должно быть ниже проектного положения на 2,0 — 2,5 см относительно линии уклона кровли (рис. 36).
шаг 4 — Крепление держателей желоба
Выравнивая место загиба с краем обрешётки, прикрепить держатели желоба самосверлящими оцинкованными винтами 4,8×22 с плоской головкой, по 3 шт. на крепление. При использовании в качестве обрешётки брусков 50×50 для надёжного крепления держателей необходимо установить сдвоенный брус.
шаг 5 — Создание уклона
Подогнать два пристенных профиля по размерам боковых граней трубы. Установка профилей — по аналогии с установкой нижнего профиля. К фальцевым панелям пристенный профиль крепить на герметик с помощью кровельных саморезов с уплотнительной прокладкой.
шаг 6 — Монтаж патрубка
В желобе на расстоянии 150 мм от нижнего края вырезать отверстие диаметром 100 мм для патрубка. Вставить патрубок по месту отверстия (рис. 38) Завести передний край патрубка под внешний загиб желоба. Загнуть фланец патрубка на заднюю кромку желоба и закрепить двумя саморез¬ыми винтами 4,2×16 (рис. 38).
шаг 7 — Установка заглушек желоба
По торцам установить заглушки желоба (рис. 39).
шаг 8 — Установка желоба
Вставить желоб в держатели, заведя заднюю кромку желоба в выступ держателя (рис. 39).
шаг 9 — Соединение желобов
На месте стыка желобов установить соединительный элемент желоба (рис. 40 и 41).
шаг 10 — Монтаж углового колена
С помощью углового колена создать переход к стене здания. Длина соединительной трубы определяется по месту (рис. 42).
шаг 11 — Монтаж трубы
Крепление трубы к стене выполняется с помощью держателей трубы. Труба вымеряется, при необходимости наращивается в месте установки держателя трубы, фиксируется замком (рис. 43).
шаг 12 — Монтаж сливного колена
Сливное колено завершает водосточную трубу, служит для отвода воды от фундамента здания; должно располагаться на расстоянии 300 мм от отмостки здания (рис. 44).
Стоячий фальц
Одинарный
Такой вид фальца отличается самой простой конструкцией. Его применяют на кровлях с большим уклоном (не менее 10°).
Рис. 4 (1 — скребок; 2 — брусок)
Порядок монтажа одинарного стоячего фальца:
1) со стороны меньшей кромки плотно прижать скребок к высокой кромке. Подстроить высоту скребка до совпадения с меньшей кромкой. Загнуть высокую кромку к поверхности скребка киянкой. Убрать гребнегиб.
2) закрыть низкий отгиб фальца высоким.
3) поджать фальц с помошью молотка и бруска гребнегиба, который плотно прижимается к тыльной стороне фальцевого соединения (рис. 4).
Двойной
По сравнению с одинарным фальцем, двойной шов более надежен. Его изготовление вручную может вызвать трудности, но, если вы используете специальные инструменты, например, закаточные машины (рис. 5), то вполне справитесь с этой работой.
Также значительно облегчают работу гибочные станки, с помощью которых можно быстро и легко загнуть кромку для придания ей необходимого профиля. Двойной стоячий фальц — это самый применяемый метод для стыковки двух соседних полотен кровли. А фальцевая кровля — один из самых распространенных видов кровельного покрытия.
Изготовление этого фальцевого соединения начинают с создания углового стоячего фальца, после чего его загибают вниз на 90°. Для компенсации температурных деформаций в основании фальцевой конструкции оставляют зазор шириной от 3 до 5 мм.
Рис. 5
Так как для получения двойного профиля приходится увеличить число рабочих операций, то, соответственно, увеличивается и время монтажа кровельного покрытия. Но эти неудобства сполна компенсируются надежностью основательно закрытого фальца — ведь он обеспечивает герметичную целостность вашей кровли во время выпадения осадков.
Однако, от застоя воды на крыше не спасет даже такой прочный стык, поэтому использование двойного стоячего фальца допустимо лишь на кровлях, имеющих уклон 10° и выше. Считается, что делу может помочь специальный уплотнитель — лента, которую вставляют в фальц перед тем, как его начнут обжимать закаточной машиной.
Реечный
Этот тип соединения кровельных листов более характерен для европейского домостроения, хотя, в последнее время, реечный фальц (рис. 6) набирает популярность и у российских кровельщиков.
Рис. 6
Реечный фальц по своей сути напоминает двойной вертикальный, но, в отличие от него, имеет более широкую стыковочную кромку за счет использования деревянного бруска.
Подогнутые части кровельных листов поднимаются по бокам бруска и крепятся либо здесь же (бельгийский вариант), либо на поверхности бруска (немецкий вариант). Особенность применения такого фальцевого соединения заключается в том, что его можно использовать только на крышах с уклоном более 3°, иначе накопившаяся на поверхности вода проникнет в подкровельные конструкции.
Угловой
Благодаря объему и отбрасываемой им тени, это фальцевое соединение выглядит вполне нарядно, из-за чего традиционно используется для отделки больших и хорошо обозреваемых поверхностей. Он типичен для монтажа крыш с большим уклоном. Фиксация фальца происходит всего за одно действие. Особенность конструкции углового фальца не дает возникать напряжению в металле, а значит, деформации поверхности кровли сведены к минимуму.
Самозащелкивающийся фальц
Российскими специалистами разработана уникальная схема крепления шва — самозащелкивающийся фальц (рис. 7). Это изобретение превосходит по технологичности все зарубежные аналоги. Применение «защелки» экономит время монтажа кровли и не нуждается в специальном фальцующем оборудовании.
Рис. 7
На кровельном полотне имеются два фигурных профиля, выполненные таким образом, что один из них выступает в качестве основания защелки, а второй играет роль ее крышки. Профиль с крышкой защелки одного полотна защелкивается на профиле основания другого полотна простым нажатием сверху. Таким образом формируется прочный и надежный фальцевый замок. На защелкивание системы замков вы потратите всего несколько секунд. А это означает заметное сокращение времени, необходимого на монтаж всей кровли.
К достоинствам фальца–«защелки» относятся:
- водонепроницаемость замкового соединения: не нужна дополнительная герметизация;
- простота сборки и разборки кровельных листов: не нужны профессиональные навыки, и можно обойтись без специального инструмента;
- единая панель на весь скат кровли, без дополнительных стыков;
- нечувствительность к термическим расширениям металла, что исключает деформацию кровельных полотен;
- доступная цена кровельного материала и монтажных работ;
- скорость в установке кровли;
- особая прочность соединения.
Фальцевая кровля невероятно популярна в малоэтажном строительстве. Ее признают одновременно простой, надежной и качественной конструкцией. Немаловажную роль играет и доступная цена. Если вы владелец частного дома, — возможно, это был и ваш выбор. Мы будем признательны за ваш рассказ о том, каким способом вы крыли крышу, и какой вид фланцевого соединения использовали при ее монтаже.
Снегодержатель и ограждение фальцевой кровли
Для безопасного передвижения по кровле на уровне карниза, начиная со второй линии обрешётки, устанавливаются ограждения кровли.
Ограждение изготовляется в зависимости от уклона кровли и её вида. Крепление ограждения фальцевой кровли производится к обрешёточному профилю через фальцевую панель и уплотнительную резиновую прокладку в месте прогиба волны самосверлящими оцинкованными болтами 5,5×25 мм для металлической обрешётки и 5,5×60 мм для деревянной обрешётки. Крепить кровельное ограждение к одной фальцевой картине запрещается. Между собой секции ограждения крепятся на болтовые соединения (рис. 45).
Для предотвращения схода больших масс снега устанавливаются снегозадержатели. Конструкция снегозадержателя состоит из кронштейнов и труб. Кронштейны устанавливаются в прогиб волны и крепятся через металлочерепицу и резиновую уплотнительную прокладку к обрешетке крыши. В местах установки для крепления кронштейна заранее монтируется дополнительный обрешеточный профиль на расстоянии 120мм. Снегозадержатели устанавливаются выше кровельного ограждения. При отсутствии кровельного ограждения снегозадержатели устанавливают не ниже третьего ряда обрешётки. При длине ската более 10метров рекомендуется устанавливать два ряда снегозадержателей. В районах с большим количеством снеговых осадков предусматривается установка тяги кронштейна. Тяга снегозадержателя крепится одним концом к кронштейну другим к обрешоточному профилю через уплотнительную прокладку и лист металоочерепицы . Рекомендации по подбору количества кронштейнов, марки крепёжного элемента в зависимости от конструкции фальцевой кровли и снегового района строительства можно получить из программы, задав все необходимые параметры. Крепить кронштейн снегозадер¬жания к одному листу запрещается.
Кровельный пирог
Пирог кровли из фальца характеризуется особой многокомпонентной системой, которая кроме самого кровельного покрытия состоит из разных иных элементов. Сюда можно отнести обрешетку, утеплитель, а также качественную гидроизоляцию. Отсюда и название кровельного пирога – он состоит из большого количества слоев. Если пирог обустроен правильно, можно избежать большого количества разных проблем. Это идеальная возможность предотвратить появление сосулек, процесс накапливания конденсата и потери тепла.
ОБРАТИТЕ ВНИМАНИЕ!
Обустройство пирога требует особого внимания, так как ошибки в процессе проектирования того или иного слоя серьезно снизит общие показатели прочности, а также долговечности конструкции.
Серьезное значение в процессе проектирования и обустройства кровли имеет грамотная вентиляционная система. Она выводит из все кровельного пирога лишнюю влагу. Для вывода воды через мембраны в обустроенную вентиляцию, в процессе монтажа стоит оставить в кровле несколько отверстий. Деревянная обрешетка справится с данным процессом идеально.
Кровельный пирог
Инструменты для монтажа фальцевой кровли
- Шуруповёрт с шестигранной насадкой 8 мм.
- Электрические высечные ножницы или ниблер.
- Ручные кровельные ножницы.
- Киянки (деревянные, каучуковые).
- Ножовка, лобзик, молоток (используются при устройстве стропил и обрешётки).
- Углошлифовальная машина («болгарка»), перфоратор, дрель, пистолет для выпрессовки герметика (используется при установке пристенного профиля).
- Уровень, нивелир, отвес, измерительные инструменты и приспособления.
Содержание
Итак, чем чреваты такие проблемы с кровельным покрытием, как царапины, трещины и сквозные отверстия? Конечно же, протечками! Ведь главная задача любой кровли – защищать дом от влаги и сырости, по сути, от любых атмосферных осадков. Ведь даже малейшие протечки способны наделать немало беды:
- Намочить утеплитель в кровельном пироге, что приведет к сырости и распространению плесени. Неприятный запах и дальнейшие проблемы при этом обеспечены.
- Сделать сырой стропильную систему крыши, из-за чего та начнет гнить и постепенно рушиться.
- Привести к пятнам на потолке. Итог: никакой эстетики и дорогостоящий ремонт. А если капает еще и на дорогую технику…
Довольно часто причиной протечек становится малозаметный зазор между самыми разными элементами крыши. Обычно это происходит в результате неправильного монтажа крыши, или использования китайских дешевых материалов.
Верный признак нового механического повреждений – внезапная течь после сильной бури или ливня. Ведь любая кровля способна повредиться даже от ветра – если тот перенес большую ветку или острый предмет. Но такие повреждения, что хорошо, легко заметить невооруженным взглядом.
Еще одна причина протечек кровли – некачественная гидроизоляция. Здесь речь идет как о нарушении технологии гидроизоляции, когда используется не тот материал и не так крепится, как того требует инструкция производителя, так и об ограниченном сроке службы любого материала.
Иногда причиной протечек становится водосточная система. А именно ее непрофессиональный монтаж, некачественные элементы и заостряющий внутри снег зимой.
И, наконец, создать проблемы с кровельным покрытием можно даже неосторожным хождением по крыше!
Важные нюансы
Во избежание дополнительных потерь времени и сложностей из-за необходимости подгонки по длине, необходимо снять размеры кровли по размерам обрешетки с особой точностью. Это важно, если картины будут изготавливаться не по месту монтажа на специальном станке, а заказываться у стороннего изготовителя. Лучше, если и эту операцию будет производить специалист, который сможет учесть необходимость дополнительных напусков в местах сочленений и разноса поперечных лежачих швов на больших длинах картин.
Если заказчик приобрел кровельный материал у хорошего изготовителя, то к нему будет приложено руководство. Его необходимо изучить еще до монтажа, поскольку в нем могут быть рассмотрены нюансы, присущие только этому виду изделия.
Типовые узлы примыкания
Для обеспечения полной герметичности фальцевой кровли в местах стыковки скатов, примыкания стенам или дымоходам используются типовые узлы примыкания:
Способы герметизации
Примыкание кровли к стене – это опасные участки и их неправильное обустройство может привести к разрушению и просачиванию влаги. К подобным участкам относятся вытяжки, дымоходы, выходы коммуникаций.
Здесь очень важно обеспечить герметичное и плотное примыкание кровли к стене. Вне зависимости от типа кровли, сегодня существуют универсальные материалы для устройства примыканий. Это полосы свинцовой или алюминиевой фольги шириной 30см и длиной 5м.
Особенности устройства мягкой кровли
При обустройстве мягкой кровли очень важно четко соблюдать требования к устройству примыканий. Для этих целей используют ячеечный монтаж или планочный.
Первый способ довольно эффективный, но сложный. Более доступным способом герметизации примыканий кровли к стене считается применение планок. Их изготавливают из стали. С лицевой стороны материал покрывают специальным полимером.
В местах примыкания черепицы к стене наносится клей. И вертикальную и горизонтальную поверхность кровли фиксируют рейками, обработанными антисептиком. Сверху примыкание закрывают фартуком.
Параллельно кровле делается выемка, в которую вставляется обработанный силиконом кровельный фартук. Сегодня можно приобрести готовые фартуки разных цветов и размеров.
Если нет возможности сделать выемку в стене, то можно установить два фартука, первый из которых крепится дюпелями, а второй фартук подкладывается под него. Вся конструкция обрабатывается герметиком.
Примыкание шиферной кровли к стене
Примыкание шиферной кровли бывает продольным и поперечным. В обоих случаях шиферные листы укладываются очень плотно друг к другу. Поверх шиферных листов в местах стыков закрепляется оцинкованная планка.
Величина нахлеста равна 15-20см. Важно помнить, что перед началом работ стены должны быть оштукатурены на необходимую высоту.
Для монтажа примыкающих планок к каменной или кирпичной стене используется дрель для закрепления дюпелей.
Если дом из кирпича, то можно сделать небольшой выступ, для того чтобы в будущем прикрыть стык стены и кровли.
