По технологии установки этот вид материалов во многом напоминает традиционные рулонные материалы на основе битума, а по своим техническим параметрам намного их превосходит. На отечественном рынке мембранная кровля появилась недавно, но даже за этот короткий срок успела завоевать уважение и доверие многих застройщиков.

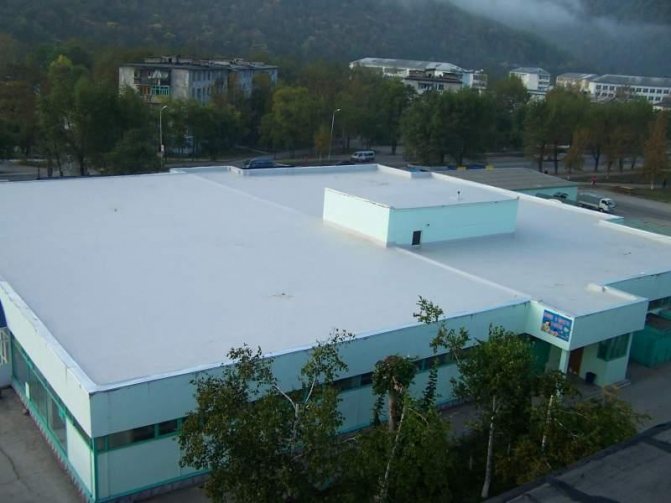

Мембранная кровля

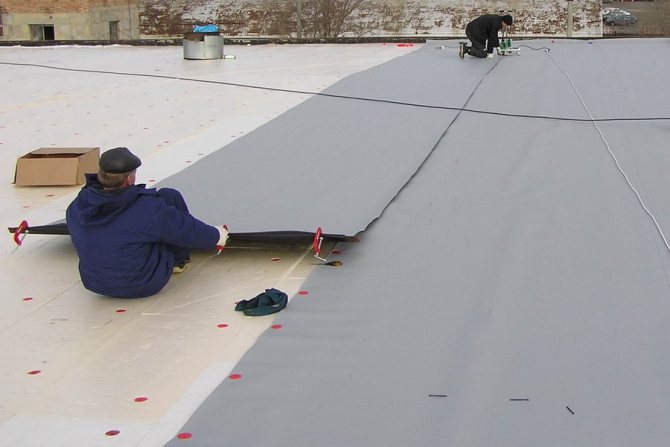

Мембранная кровля: технология монтажа
Виды мембранных покрытий
Все мембранные покрытия по материалам изготовления подразделяются на три большие группы, каждая имеет свои особенности. Такие различия позволяют застройщикам выбрать для себя наиболее приемлемый вариант с учетом архитектурных параметров крыши, климатической зоны расположения здания, финансовых возможностей.

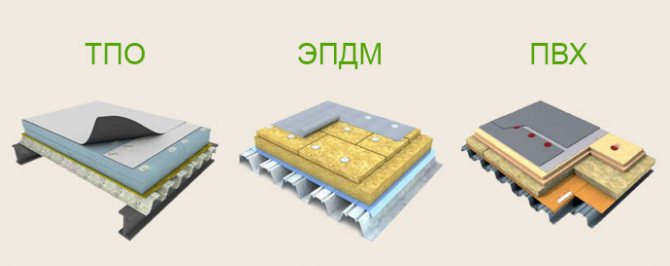

Виды кровельных мембран
Таблица. Основные виды мембран.
| Наименование материала изготовления | Главные технические характеристики |
| ПВХ | Изготавливается на основании поливинилхлорида, для улучшения технических характеристик добавляются инновационные пластификаторы. Наиболее популярный вид благодаря удачному отношению стоимости и эксплуатационных характеристик. Имеет самые высокие показатели пожаробезопасности среди всех остальных мембран. |
| ТПО | Изготавливается из термопластичных полиофенилов. Это очень сложное химическое соединение, содержащее ≈80% искусственного каучука и ≈20% полипропилена. Для увеличения устойчивости к УФ-лучам добавляются стабилизаторы – межмолекулярные связи остаются неизменными длительный период времени. Для изменения цвета используется оксид титана. |
| ЭПДМ | Изготавливается из этилен-пропилен-диен-мономералов. Не имеет специального основания, за счет чего показатели относительного удлинения до появления разрывов увеличиваются до 300%. После снятия напряжения полностью восстанавливает первоначальные размеры. Чаще всего применяется на промышленных кровлях большой площади. |
Цены на ЭПДМ мембраны для кровли
ЭПДМ мембрана для кровли
Во время принятия конкретного решения по марке кровельного покрытия следует иметь в виду условия эксплуатации, размеры и максимальные нагрузки на крышу.
Монтаж мембранной кровли
Характеристики материала
Мембранная кровля используется на плоских крышах торговых и промышленных зданий, гараже и хозпостроек. Благодаря современным достижениям и передовым технологиям удаётся строить эксплуатируемые крыши. Их полезная площадь в дальнейшем используется для зон отдыха и игр, обустройства автостоянок и зимних садов.
Устройство мембранной кровли таково:
- полимерная мембрана;
- система механического крепления;
- базальтовый утеплитель, идущий в два слоя;
- пароизоляционная пленка;
- несущее основание.
Ключевые преимущества мембранной кровли:
- Лёгкий вес. Один квадратный метр такой кровли весит приблизительно 1,3 кг. По этому параметру ей нет равных среди используемых сегодня типов кровельных покрытий.
- Технологичность. Монтаж предполагает применение особого оборудования, но настилать кровлю можно и самостоятельно. Под специальное оборудование удаётся переделать обычный строительный фен.
- Долгий срок эксплуатации. На определенные виды мембранных кровель при соблюдении рекомендаций производители дают гарантию герметичности покрытия на протяжении столетий. Например, мягкая черепица и металлочерепица отличаются гарантийным сроком эксплуатации не больше 25 лет.
- Стойкость перед негативными внешними воздействиями. Материал не боится и температурных перепадов, отличаются устойчивостью к ультрафиолетовым лучам солнца. Очевидным преимуществом является то, что мембранные покрытия применяются для тяжелых условий эксплуатации. Не предусмотрен специальный армирующий слой. Благодаря этому есть возможность гасить неизбежные температурные линейные колебания основания, а также противостоять значительным статическим и динамическим воздействиям. Прочность на разрыв довольно существенная, благодаря чему гарантируется устойчивость покрытия от внешних факторов.
Мембрана для кровли представляет собой хороший материал для крупных объектов и изданий, где категорически нельзя допускать доступа влаги. Помимо технических параметров, о которых было сказано выше, они могут похвастать еще одним уникальным преимуществом. Это их паропроницаемость.
Большинство утеплителей негативно реагирует на повышение относительной влажности. Если этот показатель увеличивается, теплопроводность значительно возрастает. Практически все теплоизоляторы по этой характеристике являются далекими от совершенства. Использовавшееся ранее рулонное кровельное покрытие может пропускать пар, что приводит к множеству негативных последствий. Мембранные крыши не дают намокать утеплителям.
Пошаговая инструкция по укладке мембранной кровли
Перед монтажом мембранного покрытия необходимо полностью подготовить основание.
Шаг 1. Осмотрите поверхность крыши. Она должно быть ровной и иметь наклоны в сторону отвода дождевых и талых вод. Большие углубления и выступы убираются, щели заделываются. Работу по укладке кровли можно начинать только после полного застывания ремонтных материалов. Чаще всего мембранные кровли монтируют на утепленных крышах, в качестве утеплителя применяются плиты экструдированного пенополистирола повышенной прочности. Такие покрытия не только отлично сохраняют тепло в помещениях, но и гасят шум. Прочность пенополистирола позволяет без опаски ходить по нему во время выполнения кровельных работ.

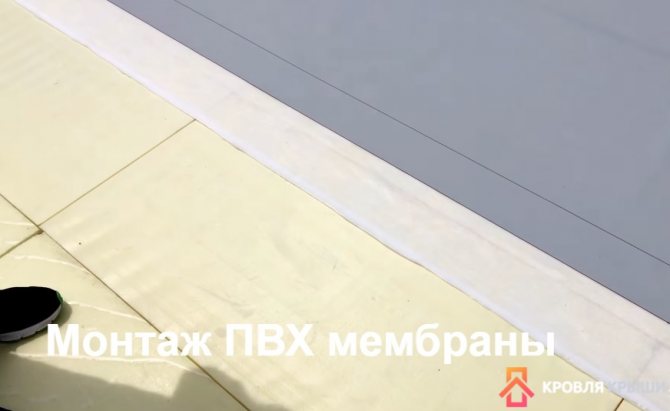

Монтаж производится на заранее подготовленное основание из пенополистирола
Шаг 2. Уложите на подготовленное основание специальный разделительный слой. Он необходим для минимизации рисков механических повреждений мембранной кровли. В качестве разделительного слоя можно применять геотекстиль или стеклохолст. Разделительный слой должен быть ровным по всей поверхности крыши, перегибы исключаются.

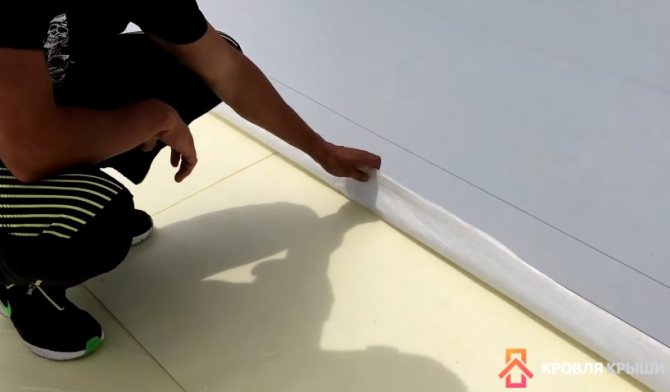

Пример уложенного разделительного слоя

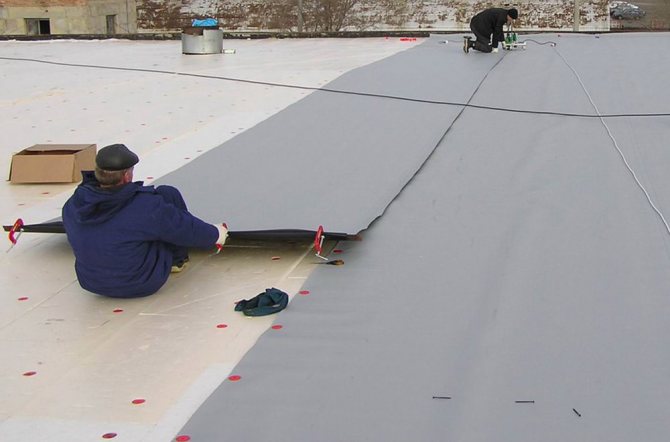

Шаг 3. Раскатайте первый рулон мембраны, при этом одновременно делайте загиб на вертикальные элементы (парапеты) крыши. Высота загиба примерно 10 см. Выровняйте все складки материала, а если есть необходимость, то вручную немного натяните его, так можно удалить небольшие волны, образовавшиеся из-за длительного хранения мембраны в рулоне.

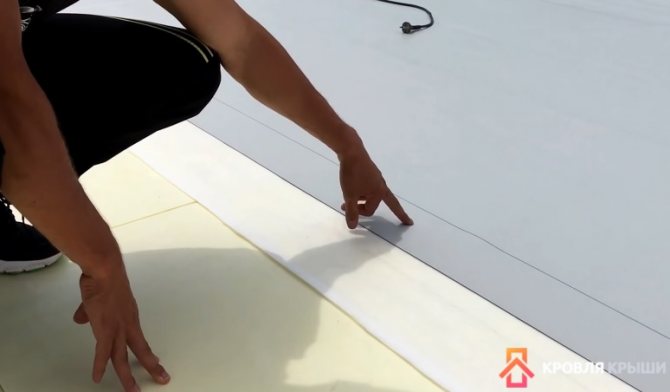

Мембрана должна лежать ровно
Важно. Если парапет кирпичный, то его необходимо оштукатурить, поверхность максимально выровнять и убрать песок.
Шаг 4. Зафиксируйте прижимную планку к вертикальным элементам крыши. Прижимная планка может быть из любого металлического профиля, выбор метизов для крепления зависит от материала изготовления вертикальной ограды, но чаще всего используются дюбели или специальные саморезы для бетона, они вкручиваются сразу в отверстия, пластиковые элементы не используются.
Важно. Не допускайте резких перегибов мембраны, в этих местах могут со временем появиться микротрещины. В дальнейшем во время замерзания/размерзания воды микротрещины расширяются и становятся причиной появления протечек.

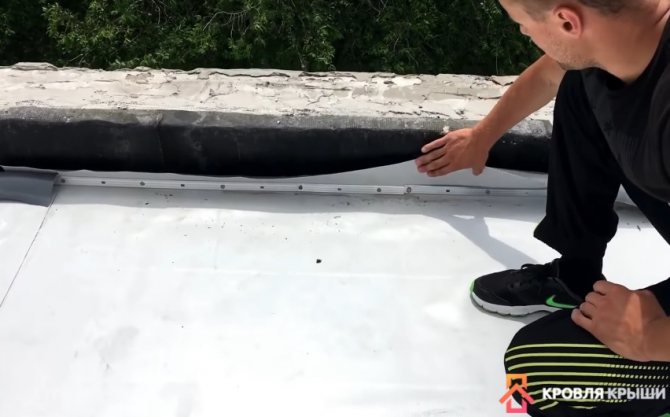

Мембрана закреплена прижимной планкой
Шаг 5. Зафиксируйте мембранное покрытие к основанию. Есть два способа фиксации: к бетонному основанию или к экструдированному пенополистиролу. Чаще всего используется второй метод фиксации, несмотря на то, что он менее прочный. Инженеры объясняют такой выбор тремя причинами. Первая. Нагрузки на отрыв покрытия не столь значительны, чтобы принимать их во внимание во время расчетов прочности фиксации мембраны к основанию. Нагрузки возникают вследствие порывов ветра, но даже существенная скорость воздушных масс не может создавать значительного разрежения над поверхностью мембраны. Вторая. Этот метод менее затратен, фиксация делается быстро и без значительных физических усилий. Третья. Некоторые виды бетонных оснований крыши имеют дополнительные материалы гидроизоляции, их повреждение дюбелями категорически запрещается.

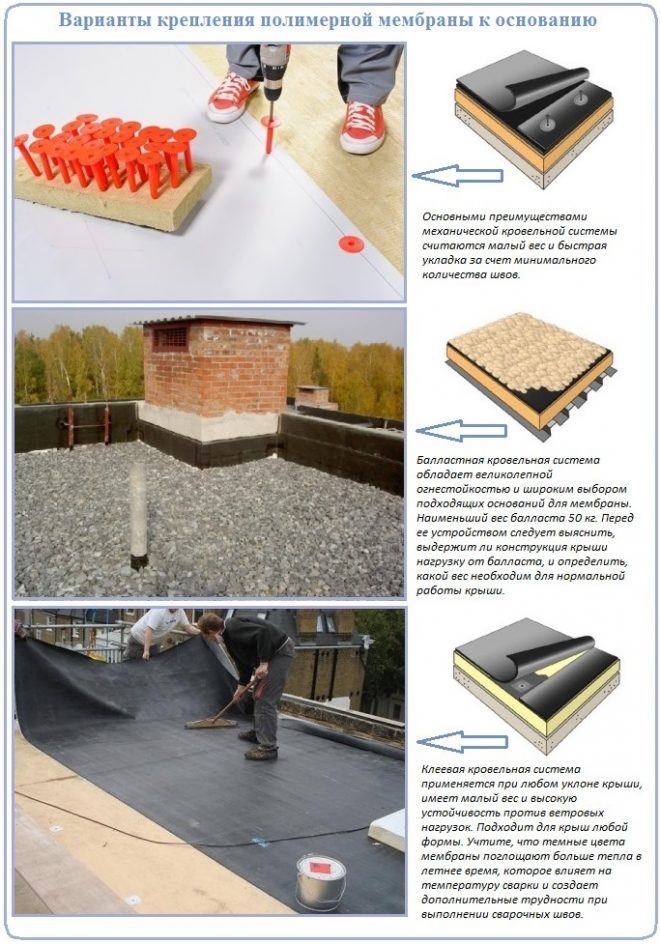

Способы крепления ПВХ мембраны при монтаже мягкой кровли
Для фиксации мембраны применяются специальные пластиковые метизы с увеличенным шагом резьбы и большим диаметром головки. Вкручиваются они электрической дрелью, предварительные отверстия сверлить нет надобности.

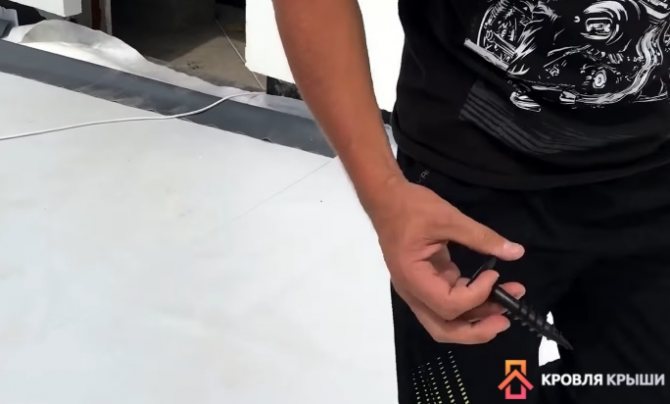

Пластиковые шурупы с увеличенным шагом резьбы, которые используются для крепления мембраны к пенополистиролу
Шаг 6. Рядом с закрепленной мембраной опять раскатайте материал прослойки, все действия аналогичны вышеописанным.
Шаг 7. Поверх прослойки раскатайте второй рулон кровельного материала с нахлестом примерно 5–8 см от мест крепежа. Следите, чтобы полосы были идеально параллельными, если заметили перекосы, то их следует немедленно поправлять.

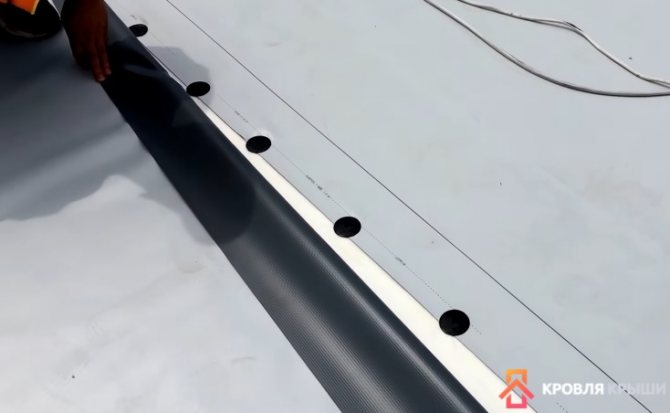

Мембрана закреплена, укладка следующего рулона
Важно. Не допускайте ситуации, когда в одном месте располагается четыре угла рулонов, меняйте их длину. Технология укладки запрещает сваривать в одной точке более двух концов.
Шаг 8. Прикрепите свободный край мембраны, противоположный в дальнейшем будет привариваться.

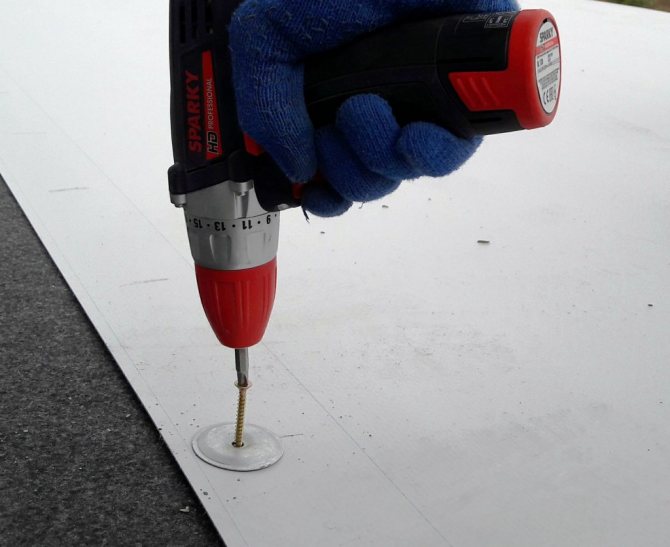

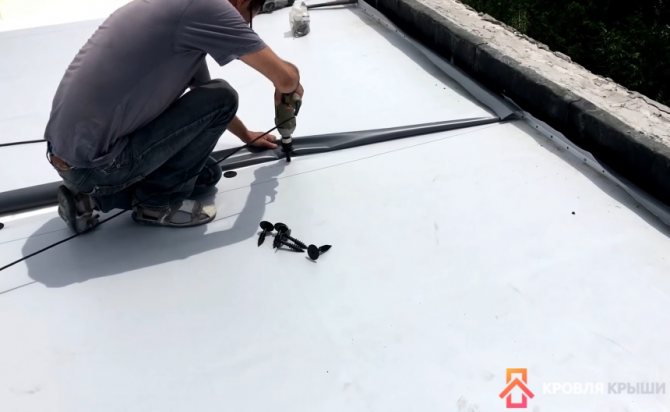

Фиксация мембраны, используется электрическая дрель
По такому же алгоритму продолжайте укладывать покрытие по всей площади крыши.
Важно. Не забывайте делать вырезы в покрытии в местах отвода воды, финишные работы в этих местах делаются на последнем этапе монтажа мембранной крыши. Как устанавливаются и герметизируются отводы или выходящие наружу трубы инженерных коммуникаций, мы расскажем в статье ниже.

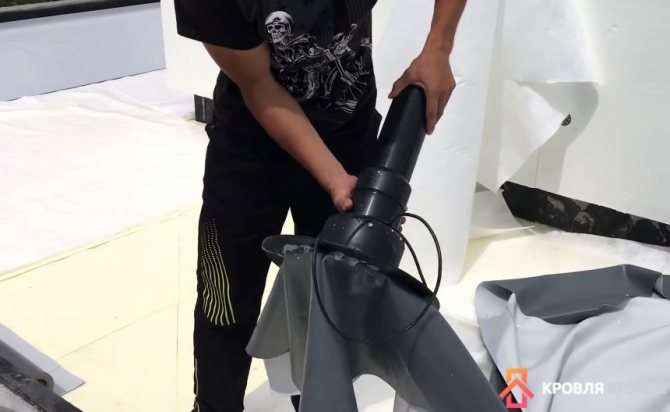

Водосточная воронка с электроподогревом

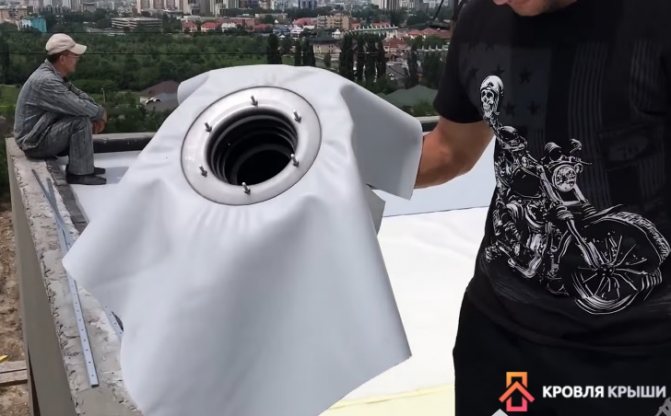

Воронка уже в собранном виде
Отверстие в кровельном пироге
После того как мембрана будет полностью уложена, еще раз проведите визуальный осмотр поверхности кровли. Все в норме – начинайте сварку нахлестов.
Механический способ крепления
При отсутствии возможности применить балласт мембрану фиксируют специальными крепёжными изделиями.
- Болтами, анкерами или саморезами (в зависимости от типа основания) с крупными пластиковыми шляпками. Такие шляпки не способны продавить материал.
- При уклонах свыше 10o — указанными метизами в сочетании с дисковыми держателями.
- На выступающих элементах крыши — специальными краевыми рейками с уплотнителем.
Механическим способом можно крепить только армированные мембраны.
Для крепления мембран выпускается специальные крепёжные изделия, конструкция которых исключает повреждение кровельного материала
Крепёж устанавливают вдоль швов с шагом в 200 мм. При уклоне более 2o в ендовах устанавливается дополнительный ряд крепёжных элементов.
Технология сварки мембранной крыши
Сварочные работы можно выполнять при помощи специального автоматического или ручного сварочного агрегата. Автоматический аппарат значительно повышает производительность труда и минимизирует риски брака из-за влияния человеческого фактора. Но полностью проклеить все швы с его помощью невозможно, в связи с большими размерами образуются значительные по длине мертвые зоны, запаять которые устройство не в состоянии. Для их герметизации, обвода различных труб на крыши и сливов обязательно придется пользоваться ручной сваркой.

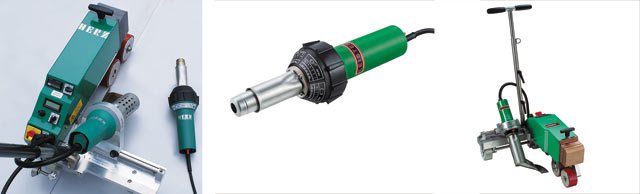

Оборудование для сварки полимерных кровельных мембран горячим воздухом
Сварочные работы можно делать только в сухую погоду, поверхность мембран должна быть полностью сухой.
Практический совет. Никогда не верьте советчикам, утверждающим, что погода не влияет на качество шва – вся вода испарится под воздействием высокой температуры. Это не так. Дело в том, что пока вода испаряется, сухая мембрана перегревается, а это значительно увеличивает вероятность протечек. Процесс перегревания заметен, из-под материалов появляется густой дым с резким запахом, для предупреждения горения мастер уменьшает температуру нагрева. Как следствие — влажные участки не успевают высохнуть и нагреться до оптимальной температуры, шов получается негерметичным.

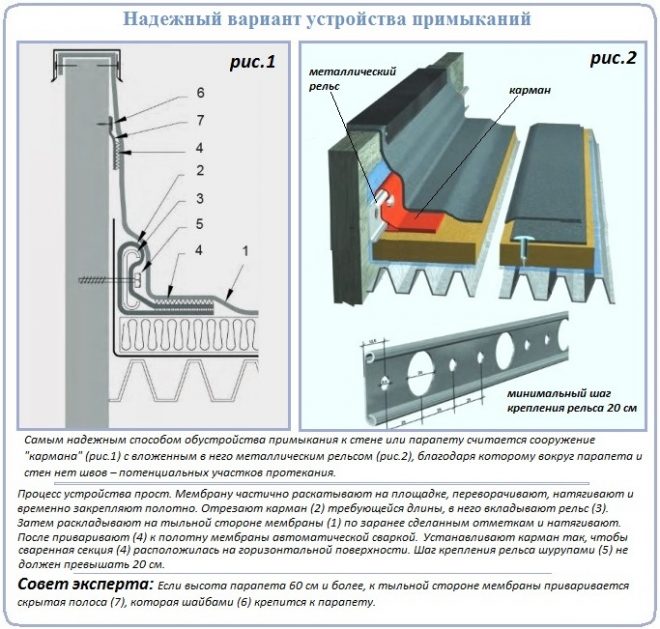

Как устроить примыкания мягкой мембранной кровли

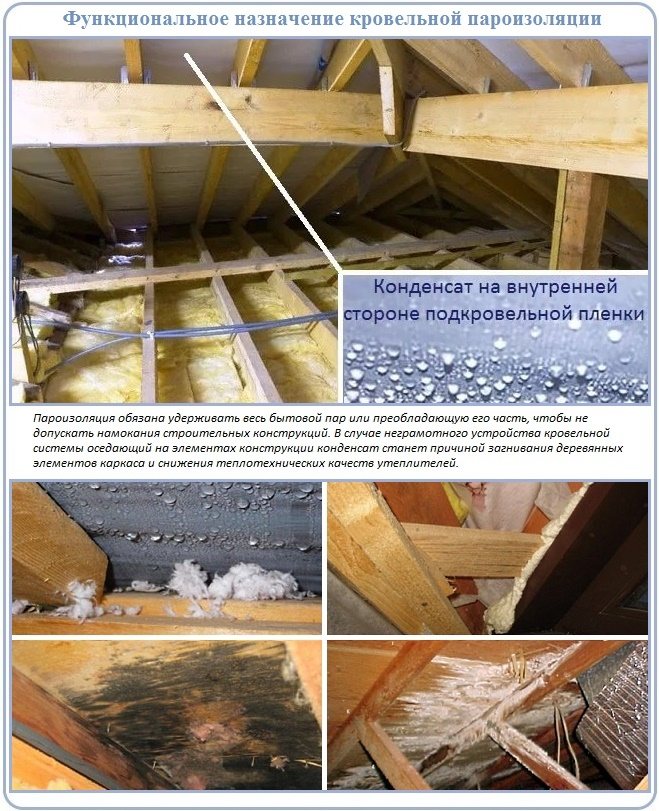

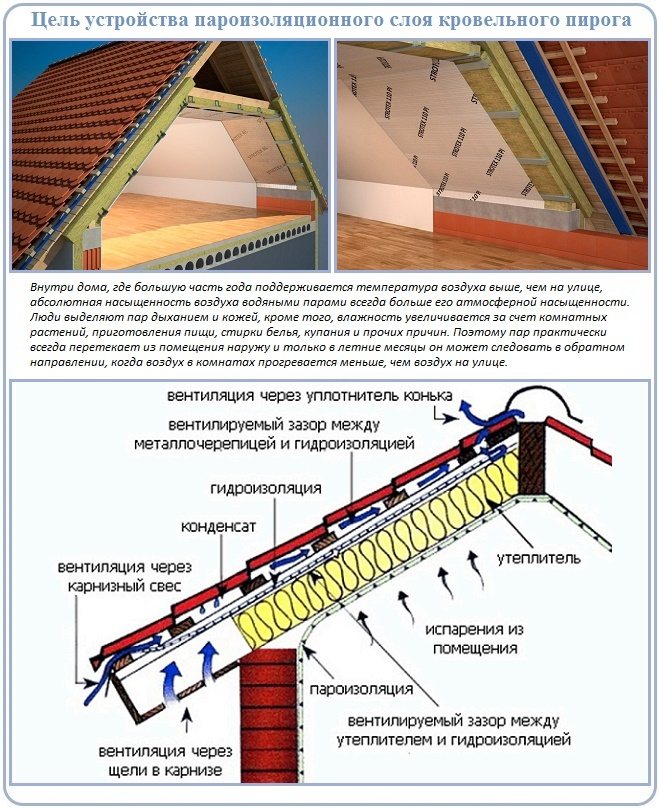

Цель устройства пароизоляции
Находящиеся в воздухе во взвешенном состоянии пары постоянно устремляются занять «свободные позиции», т.е. переместиться туда, где их процентное содержание ниже. Так как внутри дома относительная влажность всегда выше, чем вне его, то несложно догадаться, в каком направлении регулярно движется взвешенная в воздухе вода.
Для отвода насыщенного водой воздуха устраивается вентиляционная система, но она неспособна собрать и отвести все образующиеся внутри помещений испарения. Особенно тяжело удалить из помещений с характерной повышенной влажностью: санузлов, душевых, парилок, кухонь, бассейнов и др.
Не выведенный вентиляцией пар «атакует» строительные конструкции, стремится проникнуть сквозь ограждения наружу, а при охлаждении оседает внутри них или на поверхности. Причем преобладающая часть потока пара, составляющая от 30 до 40 %, направлена в сторону крыши. Ведь его подхватывает теплый воздух, который согласно физическим предписаниям перемещается вверх.
Некоторая доля испарений обязана проникать через кровельную систему наружу, как и через стены с подвалом. Однако при неграмотном устройстве она оседает на строительных конструкциях или задерживается в кровельном пироге.
Явление проникновения пара в строительные конструкции с последующим выходом в атмосферу называется диффундированием. При правильном устройстве крыши оно неопасно. Но при нарушениях пар превращается в конденсат, способствующий расселению грибковых колоний, активно приступающих к разрушению древесины. К тому же задержавшаяся в толще утеплителя влага ощутимо снижает теплоизоляционные свойства.
Для того чтобы исключить воздействие пара на материалы системы, нужна надежная защита — пароизоляция. Выполняют ее в виде изоляционной оболочки, которая или совсем не пропускает пар, или проводит его в минимальных количествах. Проникшая сквозь эту защиту влага не накапливается в пироге, а выводится через элементы подкровельной вентиляции: продухи, скатные и коньковые аэраторы.
Процесс сварки ручным инструментом
Мембрана нагревается потоком горячего воздуха, он же одновременно удаляет песок из нахлестов, клей или открытое пламя не применяются. Аппарат имеет комплект насадок с различными размерами, для ровного шва лучше брать насадку шириной примерно 4 см.
Шаг 1. Подготовьте ручное оборудование. Следует убедиться, что сопло чистое, ровное и без механических повреждений. Только такой инструмент может гарантировать одинаковую температуру нагрева мембраны по всей ширине шва.

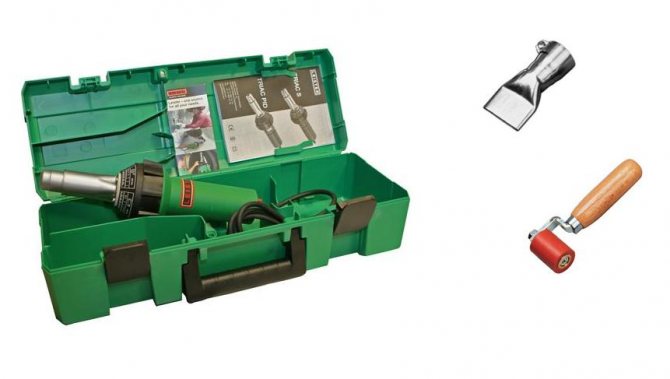

Инструмент для устройства мембранной кровли
Установите температуру нагрева воздушных потоков, она должна отвечать рекомендациям производителя мембраны и зависит от материала ее изготовления. Опытные кровельщики немного корректируют температуру с учетом фактических погодных условий. Перед началом работ инструмент нужно прогреть.
Важно. Для повышения качества сварки рекомендуется сделать несколько пробных швов на отрезках. При правильно выбранной ширине насадки, температуре воздуха и скорости выполнения работ мембрана будет прочно сварена. Сваренная мембрана при растягивании должна рваться вне зоны сварки прочность мембраны двойной толщины выше, чем одинарной. При завышенной температуре она порвется по шву, при слишком низкой два куска легко отсоединятся без последствий для их поверхностей.

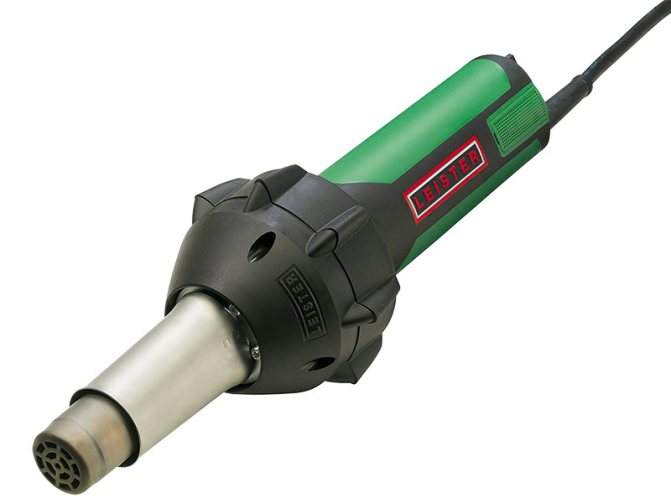

Ручной аппарат для монтажа мембранных кровель
Шаг 2. Для облечения работ прихватите слои мембраны на расстоянии примерно 50 см, это полностью исключает ее подвижки во время выполнения работ.
Шаг 3. Введите насадку в нахлест полотен под углом примерно 45°, передвигайте ее вдоль стыка с одинаковой скоростью. Одновременно прикатывайте шов специальным силиконовым роликом. Режим сварки выбран правильно, если во время работы появляется небольшое количество дыма белого цвета.

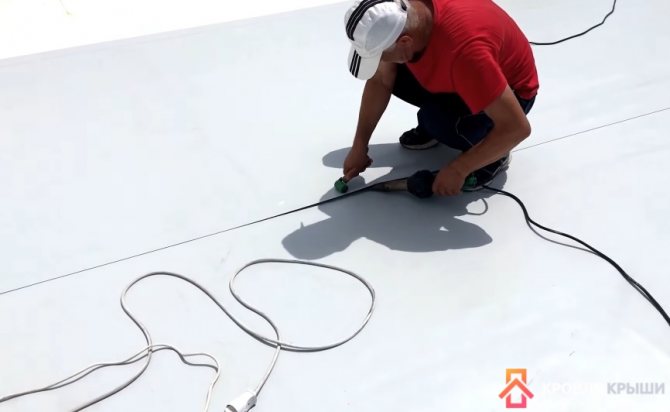

Насадка ведется вдоль стыка, шов прокатывается силиконовым валиком
Шаг 4. Проверьте качество сваривания. Делается это специальным металлическим крючком с острым концом, если его нет, то можно пользоваться обыкновенной плоской отверткой, ее кончик не должен входить между полотнами. Для улучшения внешнего вида шва и повышения герметичности рекомендуется после остывания его проклеить силиконовым клеем.

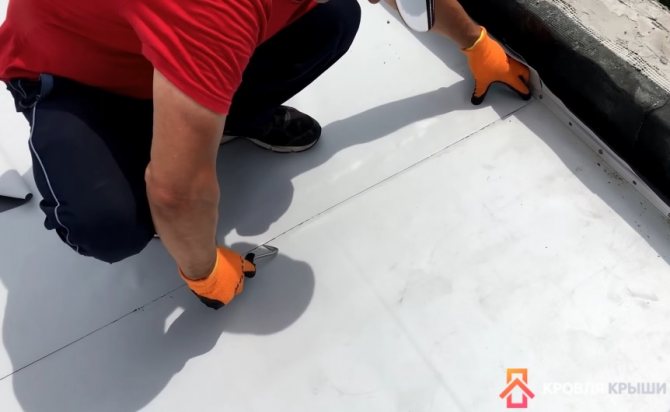

Проверка качества сварки
Практический совет. Если у вас недостаточно опыта выполнения подобных работ, то можно делать два сварочных шва. Это следует предусмотреть еще на стадии укладки рулонов, нахлест нужно увеличить до 10–12 см. Во время сваривания первого шва инструмент вводится в стыки глубже, таким способом пройдите примерно 15–20 см по длине. После этого сварочный аппарат водится в оставшийся по ширине нахлест и процесс выполняется по обычной технологии.
Монтажные работы для кровельных мембран: подготовка к соединению
Технология укладки имеет особенности, с которыми знакомы квалифицированные бригады. Рассказываем о них.

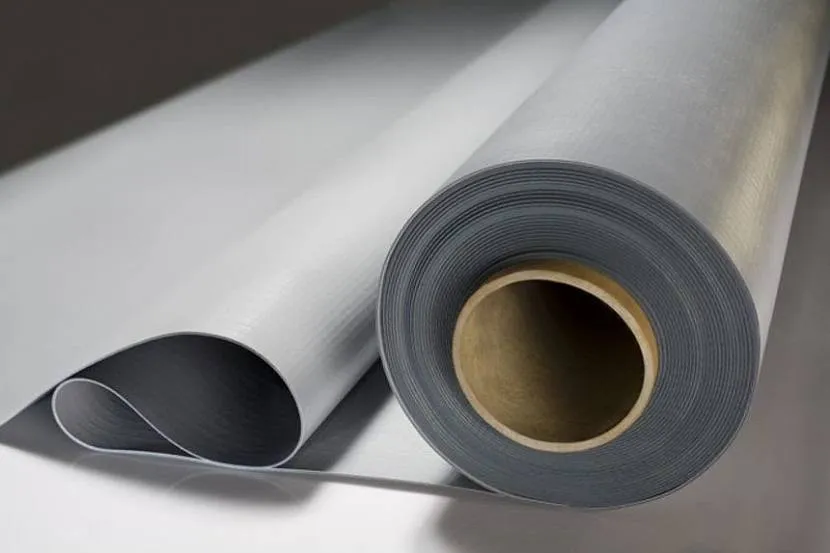

Мембранные покрытия поставляются рулонами. Для укладки их раскатывают по подготовленной поверхности. Желательно ее предварительно выровнять и очистить, но это не главные условия. Помните, что можно монтировать и поверх старых покрытий, кроме битумных. И еще раз обратите внимание на раздел статьи «Из чего состоит кровельная мембрана». В нем подробно описано, какие слои должна представлять собой кровля перед укладкой финального слоя – мембраны.
Раскатанные полотна мембран не должны быть под натяжением, так как при монтаже это создаст риск образования трещин или усадки. Создается нахлест: для ЭПДМ мембран – от 15 см в ширину, для остальных – 7 – 12 см. Такая укладка обеспечивает дополнительную гидроизоляцию швов. Припуск на нахлест рекомендуем учитывать при расчете количества материала для заказа.
Сварка мембраны сварочной машиной
Сварочная машина избавляет строителей от трудной физической работы и улучшает качество шва. Перед началом сварки нужно выставить температуру нагрева воздуха и скорость движения машины. Выбор режимов зависит от материала изготовления мембраны и окружающей температуры. После того как данные введены на пульте управления, следует немного подождать, пока все элементы машины прогреются до заданных величин.

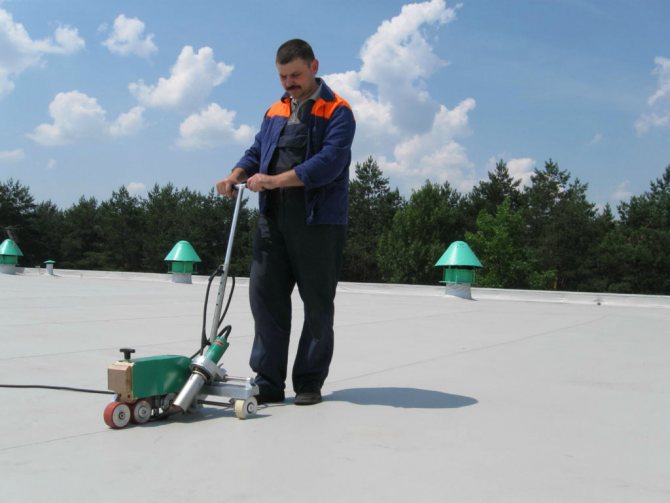

Использование сварочной машины
Далее нужно действовать в таком порядке.
- Отведите сопло максимально в сторону, перенесите машину на сварочный шов.
- Установите ее таким образом, чтобы ведущая лента располагалась строго на кромке перехлеста.
- Осторожно рукой приподнимите один слой мембраны, в образовавшуюся щель ставьте сопло и зафиксируйте его на корпусе до момента щелка. Щелчок свидетельствует о том, что сопло установлено в нужном положении.
- Немедленно включите привод движения сварочной машины. Направляющий ролик должен боковой поверхностью упираться о кромку шва, он контролирует автоматическое передвижение сварочной машины.

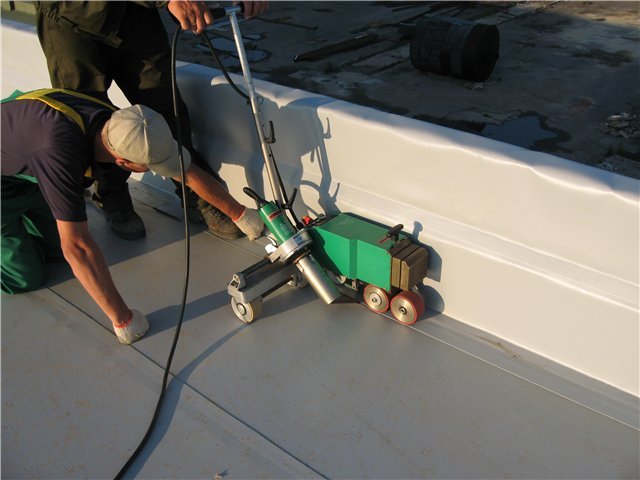

Фото процесса монтажа
Во время работы с таким агрегатом оператор должен постоянно находиться рядом с ним, одну руку держать на ручке и при потребности немного корректировать направление движения. Следует добиться не только равномерного и прямолинейного движения, то и полного прижатия роликами разогретой мембраны.
Если вам нужно перейти с автоматической сварки на ручную, то обязательно немного подорвите сделанный шов. За счет этого удастся не оставлять пропусков, насадка паяльника будет прогревать линию сваривания по всей длине без мертвых зон. Одновременно проверится и прочность всего шва, при обнаружении проблем их можно своевременно исправить.

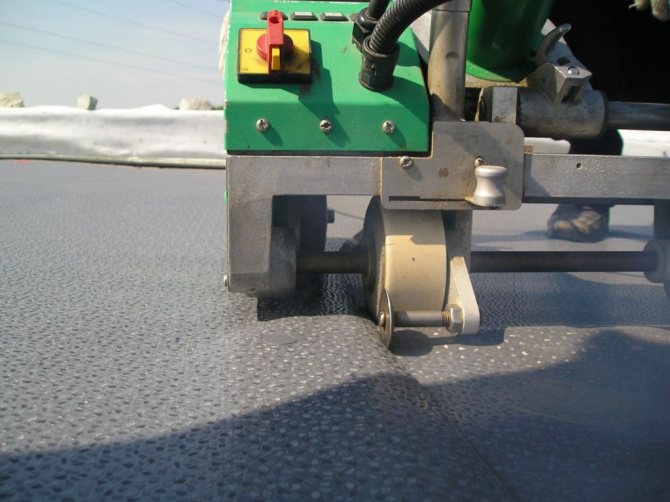

Сварочный аппарат в работе
Цены на аппараты для сварки пластика и синтетических материалов
Аппараты для сварки пластика и синтетических материалов
Как сваривать сложные швы и элементы
Такая необходимость возникает на всех крышах, сложные швы, усиления и обводки требуют специальной технологии.
Монтаж заплатки
Заплатки приходится ставить как во время монтажа нового мембранного покрытия, так и при ремонте старого. Они позволяют надежно устранять обнаруженные проблемные места, кроме того, технология рекомендует установку заплаток на угловые стыки мембран.
Перед началом работ следует замерить длину шва, заплатка вырезается на 15–20 больше. Делается это для того, чтобы осталось место для сварки по всему периметру заплатки. Для повышения качества сварки углы обрезаются полукругом.

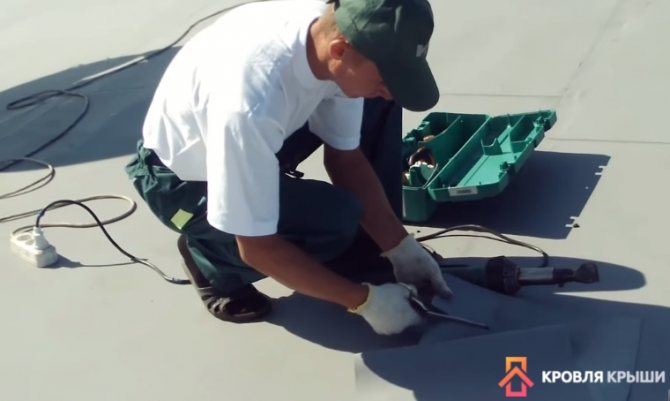

Вырезается заплатка
Шаг 1. Очистите и обезжирьте поверхность мембраны под заплаткой, положите ее на место приваривания.
Шаг 2. Приварите заплатку в нескольких местах как можно дальше от краев, это надо делать для того, чтобы исключить ее сдвиг во время сварки. Проверьте положение заплатки, при необходимости поправьте. На данном этапе работ ее еще можно отрывать и повторно фиксировать.

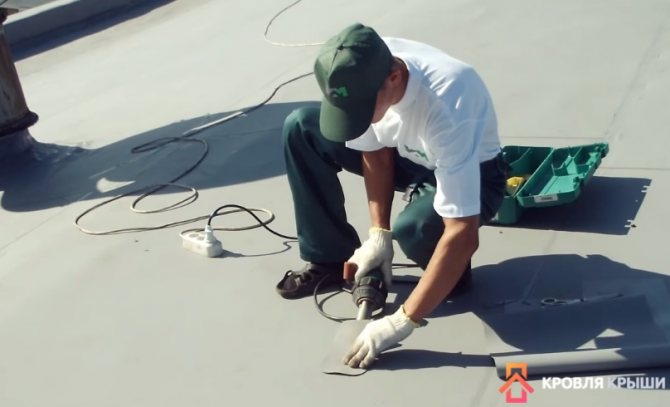

Заплатка приваривается в нескольких местах
Шаг 3. Приподнимите заплатку и заведите в щель сопло ручного паяльника. Насадка должна иметь быть размером 2 см, очень широкая не позволит создавать качественный шов.

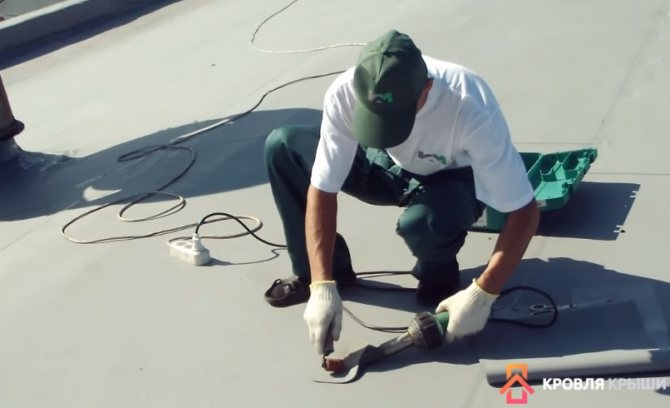

Процесс фиксации заплатки
Шаг 4. Постоянно перемещайте сопло по окружности заплатки и ребром ролика прикатывайте мембрану. Старайтесь делать шов как можно шире, таким способом повышается герметичность соединения. Проходы ролика должны быть плотными, внимательно следите за процессом сваривания. Помните, что заплатка должна не приклеиваться, а именно привариваться, соблюдайте рекомендованные режимы.

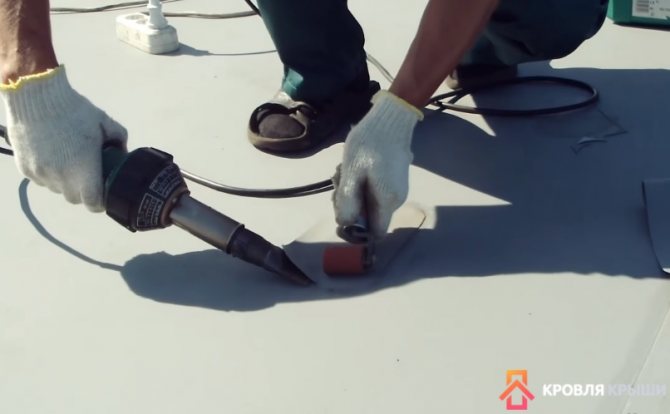

Старайтесь, чтобы шов получился как можно шире

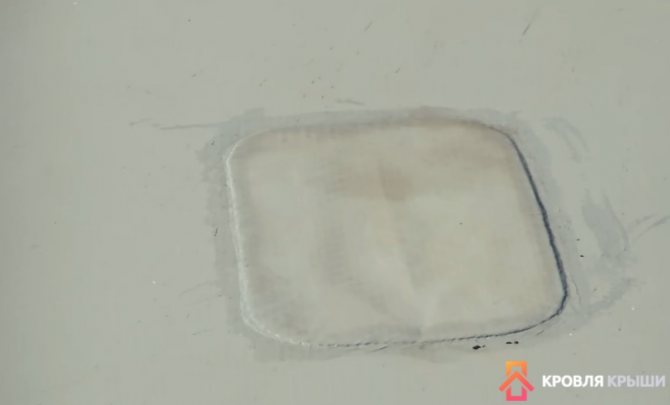

Ремонт закончен, заплатка поставлена
Усиление угловой зоны
С точки зрения надежности герметизации это самые сложные участки, для увеличения прочности покрытия крыши в этих местах рекомендуется делать дополнительные заплатки.

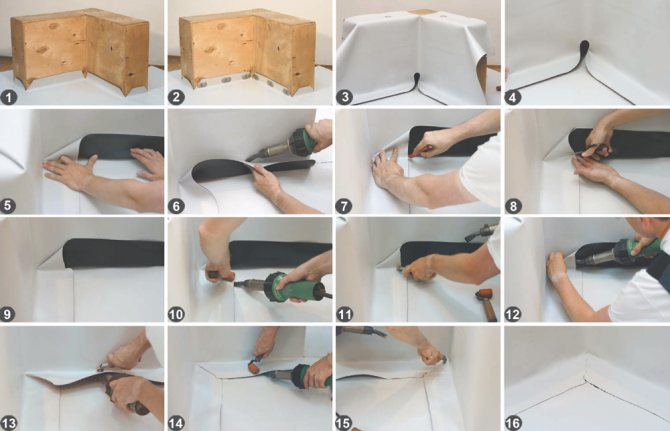

Устройство внутреннего угла плоской кровли (конверт)
Шаг 1. Вырежьте из мембраны круг диаметром примерно 20 см. Разрежьте его по радиусу к центру. Приставьте заплатку в угол, согните круг в конус. При этом следите, чтобы внешние кромки конуса плотно прилегали к покрытию. Зафиксируйте положение разрезанных кромок круга.
Шаг 2. Нагрейте узким соплом паяльника и тщательно сварите кромки. Для этого пользуйтесь узкой насадкой и плоским роликом. Работайте внимательно, тщательно приваривайте по всей длине. Заготовьте из мембраны второй круг радиусом примерно 3 см, его нужно будет приклеить к вершине конуса.
Вставьте маленький круг в конус, обратите внимание, что поверхности приклеивания конуса и маленького круга должны соприкасаться. За счет такого положения упрощается процесс приклеивания и существенно улучшается герметичность шва сварки.
Шаг 3. По всей площади приклейте вырезанную мембрану к вершине конуса, проверьте герметичность. Сделать это просто – налейте в конус воду и подождите несколько минут. Если вода не протекает – отлично, можно подготовленный элемент приклеивать в углу крыши. Приставьте конус в угол крыши и начинайте сварочные работы. Особое внимание уделяйте верхней вертикальной кромке, именно в этом места вода чаще всего попадает под мембрану. Приступайте к усилению угловой зоны только после того, как технология освоена хорошо, все действие контролируются, температура нагрева определяется интуитивно. Если таких навыков нет, то попытки дополнительно герметизировать и усилить углы могут привести к обратному результату.

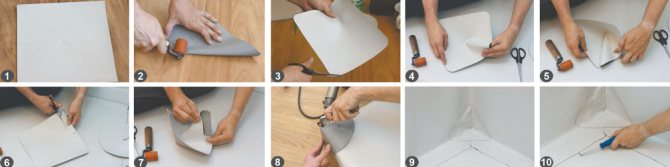

Усиление внутреннего угла
В углах мембрана не прилегает к твердым основаниям плотно, во многих местах есть зазоры. Это значит, что с большим усилием нельзя прижимать ролик – возрастают риски нарушения целостности мягкого нагретого материала. Для того чтобы получать качественный сварной шов при незначительном прижатии поверхностей, следует немного увеличить температуру нагрева. Насколько именно – универсального совета не существует. Мастер должен ориентироваться самостоятельно на основании личного практического опыта производства кровельных работ.

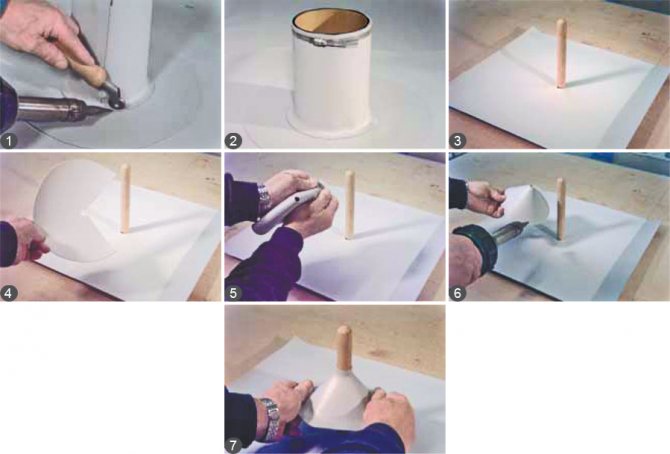

Герметизация прохода малого диаметра в кровле
И последнее. Бояться нужно не большого количества заплаток, а протечек. При малейших подозрениях используйте заплатки, протечки необходимо предотвращать, а не ликвидировать их последствия. Внешний вид мембранной крыши – не самая главная характеристика здания.
