Фасадный керамогранит, подходящий для технологии “вентфасад”

Хотя материал на строительном рынке существует несколько десятилетий, для некоторых застройщиков он до сих пор малоизвестен. Для того чтобы можно было осознанно делать выбор, нужно ознакомиться с керамогранитом более подробно.

Фасадный керамогранит

Монтаж вентилируемого фасада

Керамогранит для фасадов — что это?

Керамогранит для фасада является искусственным камнем, так что такой материал можно изготовить в широким спектре оттенков и с заданными геометрическими параметрами.

Керамогранит можно использовать для фасада коммерческих и жилых зданий

Виды фасадных систем

1. Вертикальная алюминиевая конструкция
2. Межэтажное крепление (усиленная)
3. Вертикальная нержавеющая подсистема
4. Оцинкованная перекрёстная
5. Крепление в плиты перекрытия (сталь, алюминий)

По типу крепления систем:

• Скрытое крепление
• Имитация скрытого крепления
• Видимое крепление
• Шахматное крепление (кладка в хаотичном порядке)

*Список можно продолжить, основное это понять, что это самый распространённый материал в Российской Федерации для установки на любой тип зданий, имеет множество размеров и фактур плиты для применения при реконструкции и ремонта фасадов по технологи “НВФ”

Технология изготовления керамогранита для облицовки фасада

Облицовочные плитки производятся за счет прессования, а после обжига при температурном режиме до +1300°С приобретают необходимые прочностные характеристики.

Сырьем для такого материала является каолин, глина, кварцевый песок, полевые шпаты, а также красители, которые обеспечивают материалу необходимо оттенок. Также для обеспечения необходимых эстетических свойств могут использоваться и другие добавки, например, металлическая крошка.

Искусственный гранит раньше использовался для облицовки пола и стен в ванных комнатах, но его свойства позволяют использовать этот материал для облицовки фасада. Фасадная плитка отличается большими габаритами.

Клинкер без затирки

Клинкер без затирки шва, с помощью своего конструктива и несомненно планки которая монтируется с торца клинкера. позволяет выполнить работы по монтажу клинкера механическим креплением (без химического состава)

Технология установки на планку из оцинкованной стали с полимерным покрытием, пришла к нам с методики установки натурального камня. Только если в натуральных породах камня приходится делать пропил торца, чтобы надёжно установить подсистему, то в клинкере эта задача решается за счёт специальной рядной и стартовой планки.

Мы решили выделить ключевые моменты в стоимости подсистемы под клинкер без затирки и пришли к заключению, что стоимость зависит от факторов не только стоимости элементов крепления, но и самого основания фасада.

Предлагаем детально рассмотреть таблицу цен:

Калькулятор стоимости фасада из клинкерной плитки:

Технические характеристики

Качественный керамогранит фасад обладает следующим набором свойств:

1. Стойкость к низким температурам — качественный материал без проблем выдерживает сотню циклов замерзания/разрезания. Так что такие плитки могут использоваться даже в холодном климате
2. Гигроскопичность минимальная, что обусловлено высокой плотностью спрессованного материала, в них отсутствуют микропоры, поэтому пластинки практически не впитывают влагу. Показатель водопоглощения не более 0,05%
3. Твёрдость высокая — этот показатель по Моссу составляет 8-9, как у стекла
4. Износостойкость — для отделки фасадов выбираем искусственный гранит с самой низкой первой группой износостойкости — это снизит затраты, при том что фасад истирающим нагрузкам не подвергается

Габариты

Размеры керамогранитных плит для фасада очень важны, поскольку это обусловливает вес отделки. Так что толщина плиточек не должна превышать 10 мм. Даже в этом случае вес керамогранитных плит достаточно большой, а потому перед облицовкой необходимо удостовериться в достаточной несущей способности здания.

Габариты пластин могут варьироваться от 40х40 до 80х80 см.

Цветовые решения

Цветной керамогранит
Искусственный гранит на рынке представлен с широким выбором как цветов, так и текстур — идеальный вариант для реализации различных дизайнерских идей. Стоит иметь в виду, что цвет плиток нередко неоднородный, так что помимо основного цветового тона, важно учитывать и степень однородности окраски.

Цвета керамогранита для фасада:

• Моноколор — в этом случае расцветка фасадной отделки однотонная и охватывает все известные оттенки от белого и черного до зеленого и красного.
• Соль-перец. Пестрый окрас очень популярен, а количество цветовых составляющих позволяет достигать различных эффектов.
• Мрамор. Еще один популярный вариант, технологии позволяют имитировать дорогой натуральный камень с различной текстурой — с прожилками, переливами, крапинками блеска и пр.
• Текстурный керамогранит воспроизводит самые разные материалы от металла до кожи, также весьма достоверно и эффектно.

Пошаговая инструкция по монтажу фасадных керамогранитных плит

Важно. Монтаж фасадных керамогранитных плит – очень ответственная работа. Если у вас нет никакого опыта – не беритесь. Некачественное исполнение приведет к потере значительных финансовых средств. Кроме того, упавшая с высоты плита может стать причиной серьезных травм. Беспрекословно выполняйте все рекомендации изготовителей, используйте только те крепежные элементы, которые рассчитаны на конкретный вес.

Облицовка стен плитами (вентилируемая фасадная система) состоит из нескольких конструктивных элементов:

• несущей системы. В нее входят крепежные кронштейны, вертикальные и горизонтальные направляющие. Изготавливаются из толстолистовой оцинкованной стали, для регулировки пространственного положения предусмотрены специальные отверстия. Должны не только выдерживать вес керамогранитных плит, но и ветровую нагрузку;
• слоя термоизоляции, если таковой планируется устанавливать. Все современные здания в обязательном порядке должны теплоизолироваться, это предусмотрено действующими нормативными постановлениями. На старых зданиях решение о дополнительном утеплении стен принимается каждым владельцем индивидуально;
• облицовочных финишных плит. Размеры и внешний вид керамогранита подбирается с учетом планируемого дизайна фасадных стен.

Разрез монтажного элемента на 4 плитки

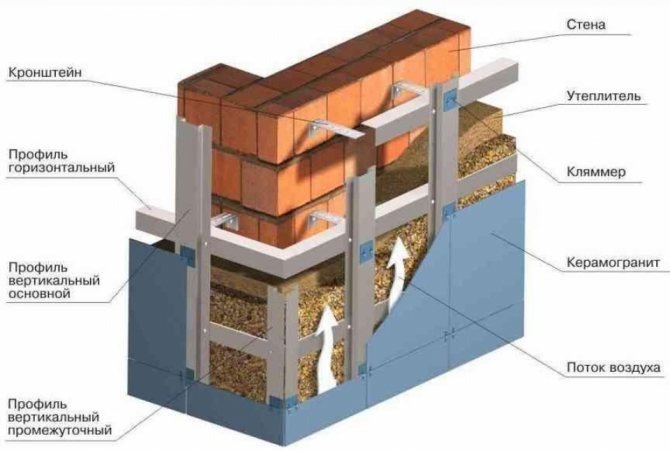

Схема керамогранитного фасада

Фасадная система

Для производства работ потребуется электрическая дрель с перфоратором, устройство для установки заклепок (если несущий каркас собирается с их помощью), гаечные ключи, отвес и длинный точный уровень. Если есть лазерный уровень – отлично, разметка сделается намного быстрее и точнее. Если нет – придется пользоваться гидроуровнем.

Крепежи для монтажа керамогранита

Перед началом монтажа уберите возле стены, соберите леса, продумайте места складирования материалов. Обязательно работайте вдвоем, а лучше втроем. Конечное количество людей определяется с учетом размеров и веса плит. Желательно нарисовать на бумаге стену, указать ее размеры и предварительно продумать план размещения кронштейнов с учетом линейных размеров плит и способа их крепления. Определите места фиксации кронштейнов, рассчитайте их количество и погонные метры горизонтальных и вертикальных реек. С учетом веса выберите дюбели или анкера, чем тяжелее плиты, тем прочнее должны быть метизы.

Схема сборки элементов подконструкции и плит керамогранита. Вариант 1

Вариант 2

Во время предварительного планирования подсчитайте количество оконных проемов и дверей, определите места входа/выхода инженерных коммуникаций. К ним должен быть доступ для оперативной ликвидации аварийных ситуаций.

Любой монтаж вентфасада нужно сначала правильно просчитать

Шаг 1. Разметка стены. Нужно сразу обозначить месторасположение кронштейнов на стене. Чертежи по размещению кронштейнов входят в став документации на вентилируемые фасады. По ним определите крайние контрольные точки.

Важно. Кронштейны должны быть на расстоянии не менее 10 см от угла здания, оконных и дверных проемов, в противном случае появляются риски нарушения прочности каркаса.

Закрепите два самых верхних кронштейна, от них опустите длинный отвес и обозначьте крайние нижние точки. Веревкой с синькой отбейте вертикальные линии.

Узел крепления кронштейна к стене здания

Шаг 2. С учетом размеров керамогранитных плит и инструкции производителя отбейте остальные вертикальные линии на рекомендуемом расстоянии. Для большинства случаев отделки фасадов керамогранитными плитами вертикальные расстояния между кронштейнами до 1000 мм, горизонтальные до 800 мм. Во время подсчета количества по всей стене округляйте полученные значения с учетом размеров фасадной стены.

Шаг 3. Лазерным или гидроуровнем сделайте горизонтальные метки по углам стены, веревкой с синькой отбейте параллельные линии. После разметки на стене дома должна появиться сетка с одинаковыми размерами ячеек. Проверьте их по всем параметрам, все нормально – начинайте сверлить отверстия. Имейте в виду, что по периметру оконных и дверных проемов также надо монтировать несущие кронштейны.

Шаг 4. Пользуйте перфоратором с победитовым сверлом. Глубина отверстий должна на несколько сантиметров превышать длину дюбелей или анкеров. Для керамогранитных плит рекомендуется пользоваться анкерами, они выдерживают значительные усилия. С дюбелями работать небезопасно.

Разметка и сверление отверстий

Установка дюбеля

Цены на популярные модели перфораторов

Перфораторы

Шаг 5. В зоне досягаемости сразу устанавливайте кронштейны, внимательно проверяйте прочность фиксации. Для предупреждения появления мостиков холода можно между стеной и кронштейнами устанавливать прокладки. Используйте только паронитовые, они обладают большей прочностью и не деформируются под длительным воздействием нагрузок. Пластиковые могут прогибаться, что крайне негативно влияет на прочность всей конструкции. Конструкция кронштейнов имеет специальные отверстия для регулировки их точного положения.

Кронштейн Г-образной формы под установку направляющих

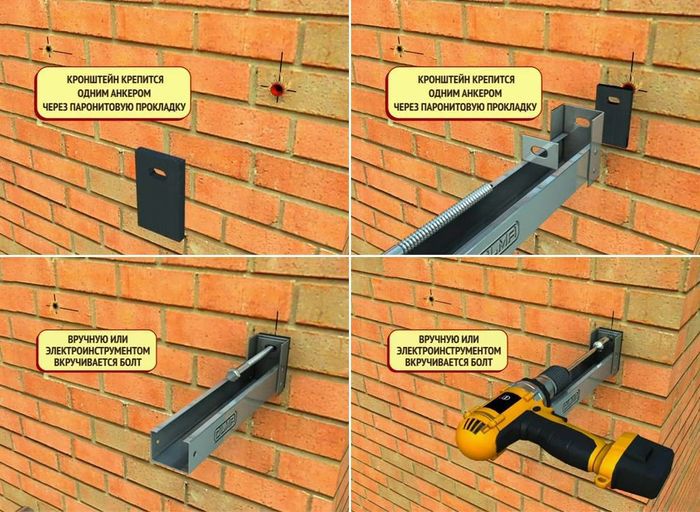

Крепление кронштейна

Шаг 6. После того как закреплены все кронштейны, приступайте к утеплению стен. Строительные нормы и правила позволяют пользоваться только негорючими материалами, разрешены только те пенопласты, которые не поддерживают открытого огня. Но и его лучше не применять, во время горения он выделяет смертельно ядовитые вещества. Для потери сознания достаточно всего несколько раз вдохнуть дым. Оптимальное решение – прессованная минеральная вата.

Принципиальная схема установки утеплителя

Принципиальная схема установки двухслойного утеплителя

Практический совет. Для утепления берите листы толщиной не менее 10 см, более тонкие дают незначительный эффект, а затраты труда такие же. Но окончательное решение зависит от показателей стены по теплопроводности.

Стекловата крепится специальными дюбелями с большими шляпками. Плотно прижимайте маты друг к другу, устанавливайте их в шахматном порядке, не допускайте образования щелей. Любые нарушения технологии приводят к значительному снижению эффективности теплосбережения. На один мат стандартного размера должно быть не менее пяти точек фиксации. Помните, что зазор между стекловатой и стеной в 2–3 см понижает эффективность теплосбережения минимум на 60%. В зазоре происходит конвекция воздуха за счет разности температур, теплый воздух уходит на улицу, а стена охлаждается поступающим холодным.

Установка утеплителя

Последовательность фиксации плит

Крепление утеплителя дюбелями

Монтаж утеплителя

Важно. Не вырезайте больших отверстий в местах расположения несущих кронштейнов, не создавайте дополнительных участков потери тепла. Прикиньте, в каком месте будет выходить кронштейн и только здесь разрежьте мат вдоль или крестообразно. Как конкретно резать зависит от особенностей кронштейна.

Цены на минеральную вату

Минеральная вата

Минеральную вату следует надежно защитить от попадания воды. Закройте ее влагонепроницаемой тканью, их сегодня в продаже огромный выбор. Полиэтиленовую пленку не применяйте, под ней будет накапливаться влага, а зимой появляться конденсат. Минеральная вата увлажняется, при повышении показателей относительной влажности стремительно понижаются значения теплосбережения.

Схема установки ветрогидрозащитной мембраны

На этом первая часть монтажа плит из керамогранита закончена, можно приступать ко второму этапу.

Шаг 1. Начинайте установку вертикальных и горизонтальных профилей. Это очень ответственный момент, если все элементы не будут располагаться строго в одной плоскости, то во время фиксации плит возникнут большие трудности. Как правильно устанавливать элементы?

Установка направляющих

Регулировка

1. Строго по уровню закрепите два крайних несущих профиля, отрегулируйте их положение по отношению к стене. Еще раз проверьте пространственное положение.
2. Натяните между ними веревки и по ним монтируйте остальные вертикальные элементы. Мы уже упоминали, что фиксация может делаться заклепками или болтами. Никогда не покупайте элементы, которые крепятся саморезами, они изготовлены из тонкой стали и не рассчитаны на большие нагрузки.
3. После того как выставлены вертикальные рейки, фиксируйте к ним горизонтальные. Чем чаще проверяете их положение, тем меньше разочарований ожидает во время монтажа керамогранитных плит.

Шаг 2. Монтируйте плиты. Они фиксируются при помощи металлических кляймеров.

Схема крепления керамогранита

Вот так выглядят кляммеры для монтажа керамогранита

Крепление стартовых кляммеров

Закрепите два нижних кляймера, поставьте на них плиту и зафиксируйте два верхних. Один кляймер имеет по два ушка, они должны удерживать две соседние плиты. За счет такой технологии автоматически регулируется их положение, грани будут лежать строго на одной линии.

Установка керамогранитной плиты

Установка плит керамогранита

Важно соблюдать зазоры между плитами

Расстояние между боковыми гранями плит контролируется визуально, но некоторые виды кляймеров имеют специальные упоры. С ними работать быстрее и легче, а внешний вид фасадной стены улучшается.

Узел крепления керамогранита в направляющей

Узел крепления керамогранита на внутреннем углу фасада

Узел крепления феода на наружном углу здания

Шаг 3. Если на стене есть выходы труб или электрических кабелей, то в этих местах в керамогранитных плитах следует делать технологические отверстия.

На правильно установленном каркасе работы выполняются быстро. Помните, что потерянное время на разметку и монтаж несущих элементов всегда возвращается во время монтажа.

Обзор производителей

Для облицовки х фасада керамогранитом используются преимущественно большие плитки формата 80х80 — отечественны е производители не выпускают качественный материал таких размеров. Так что мелкогабаритную плитку модно приобрести от таких или «Estima», а за крупногабаритной обратиться к производителям из Италии или Испании — Alfa Ceramiche, AO Ceramicas Aparici и пр. Китайская продукция пусть и отличается доступным ценником, но хорошей репутации на рынке не имеет из-за неровной поверхности пластинок и невысокой точности их размеров, что вызывает проблемы при укладке.

Особенности керамогранитной облицовки

Особенности керамогранита это очень важно, ведь определить конструкцию из такого замечательного (хотя и искусственного не природного) облицовочного материала, которым является в наше время устройство из его подсистемы. Его особенности это максимальные размеры облицовки до 1200 мм.*600 мм., что определяется на основании противопожарных требований “ЦНИИ Огнестойкость” и регламента по негорючести данного материала.

Керамогранитные панели (не путать с керамогранитной плитой) это несомненно более новый тип крепления облицовочного материала, который более дизайнерский по своей концепции при установке на подсистемы материал, позволяет использовать форматы с тонкостенной облицовкой на каркасе длинной и шириной от 3500 мм.* до 1500 мм.

Выводы: Плитка или панель из керамогранита является современным и главное доступным материалом (по сравнению с натуральным камнем) имеет более выраженную фактуру и небольшой вес в пересчёте на м2, является абсолютно негорючим материалом (степень горючести НГ) для зданий конструктивной опасности с максимальными требованиями (школа, детский сад, больница) где требуется максимальная гарантия по стойкости для эвакуации при пожаре.

Преимущества и недостатки

Прежде чем выбрать для облицовки фасада керамогранит, стоит рассмотреть все плюсы и минусы.

Преимущества:

1. Керамогранит не поддерживает горение, поэтому он пожаробезопасный
2. Длительный срок эксплуатации — такая отделка способна пережить как минимум 50 лет эксплуатации, продукция зарекомендовавших себя производителей без проблем служит гораздо дольше
3. Технологичность — плиточки можно резать, получая ровный срез без трещин и сколов, что минимизирует потери облицовочных материалов при укладке
4. Быстрый монтаж, причём можно использовать любой из подходящих вариантов крепежа от клея до металлических крепежных элементов
5. Спрессованная термообработанная масса отличается стойкостью к химическому воздействию
6. Минимальная гигроскопичность и высокая плотность создают угнетающие условия для растений и микроорганизмов
7. Экологичность – материал не выделяет вредные для здоровья человека вещества

Что касается минусов, то стоит отметить высокую стоимость и существенный вес. Несмотря на то, что материал полностью имитирует натуральный камень, он существенно дешевле и легче натуральных материалов. Тем не менее перед монтажом стоит убедиться, что запас прочности здания достаточный для такой нагрузки как фасад из керамогранита.

Затраты в долгосрочной перспективе себя оправдывают, поскольку керамогранит на фасаде служит долго, не требует дорогостоящего ухода, ремонтопригоден и выглядит эффектно весь период эксплуатации.

Выбор фасадного керамогранита

Существует несколько видов искусственного камня. Так как речь идёт о настенной облицовке, использовать можно практически любой. Но только в плане природы материала. В отношении размеров принцип иной. Как правило, керамогранитом оформляют фасады с относительно большой площадью. Поэтому использовать небольшую плитку нецелесообразно: ни с декоративной точки зрения, ни с экономической. Самые популярные форматы для облицовки фасадов: 300х600 и 600х600. Плитка большего размера применяется, меньшего – тоже, но очень редко. Малые форматы делают фасад ячеистым и значительно тормозят укладку.

Несмотря на «озвученный» размер, формат керамогранита в силу технологических нюансов может колебаться в пределах нескольких миллиметров. Поскольку площадь фасадов велика, игнорирование калибровки может привести к отклонениям в расчётах и некрасивой подрезке плитки.

Виды керамогранитной плитки

В зависимости от используемых при производстве технологий можно получить следующие эффекты на керамогранитной плитке для фасада:

Мозаичная плитка

Пластины состоят из разноцветных участков, которые обеспечивают соответствующий рисунок, при этом габариты самой плитки остаются стандартными, а монтаж не удорожается.

Вариант мозаичной плитки

Блестящий и матовый

Получение нужного эффекта поверхности достигается за счет соответствующих добавок в ходе производства. При этом матовые плитки дороже глянцевых.

Матовый или глянцевый вариант плитки — каждый решает для себя сам

Металлизированный

Эффектный металлический блеск позволяет имитировать литые пластины с различными декоративными элементами от с клепок до эффекта патинирования, ржавчины, разнообразие оттенков дает возможность изобразить любой металл от чугуна до меди или нержавейки. Актуально для зданий в стиле техно.

Металлический блеск плит придает архитектурному объекта строгий вид

Имитации

Разнообразие текстур, которые можно получить на этапе штамповки, дает возможность изготовить пластинки «под дерево», «необработанный камень» — такие чаще всего используют для отделки частных или малоэтажных зданий, реконструкции и пр.

Имитация плитки под дерево выглядит настолько реально, что догадаться о том, что это плитка, можно лишь при ближайшем рассмотрении

Особенности фасадной керамической плитки

Большинство из вас считает, что керамическая или керамогранитная плитка используется исключительно для внутренних отделочных работ. Но на самом деле керамику вполне можно применять для наружной отделки дома. Такая отделка предусматривает использование определенной плитки, цена которой обычно выше обычных плит внутреннего использования.
Нюансы изготовления фасадной керамики следующие:

• Глину смешивают со специальными компонентами, образую однородную смесь;
• Массу направляют в экструдер, где создается форма заготовки;
• Если требуется, на партию плитки наносят слой глазури. Она представляет собой смесь минералов и солей. Под воздействием высокой температуры эти компоненты плавятся, образуют гладкую и блестящую поверхность;
• Далее заготовки идут по туннельной печи, где выпекаются при максимальных температурах, остывают и отправляются на склад.

Преимущества и недостатки

Выбирая керамическую плитку для фасадов, следует принять во внимание сильные и слабые стороны материала. Это позволяет всесторонне изучить изделия и определить, действительно ли они подойдут для вашего конкретного случая, либо лучше выбрать керамогранит, шпаклевку или другие аналоги

Плюсы

К сильным сторонам керамической плитки для отделки дома относят:

• Практически нулевое поглощение влаги. Спекание не оставляет микротрещин в структуре материала, в отличие от натурального камня. Попадая в эти трещины, вода замерзает зимой, что приводит к разрушению. Но керамиогранит и керамика таким недостатком не обладают;
• Сохранение характеристик при различных температурах. Материал выдерживает любые атмосферные нагрузки, которые воздействуют на стены дома. Подобная отделка справляется с жарой и морозами;
• Высокие показатели механической прочности. Тут керамогранитная плитка несколько опережает керамическую, но все равно прочность внушает оптимизм;
• Внешняя привлекательность. Такая отделка дома формирует потрясающий внешний вид постройки. Широкий ассортимент позволяет подобрать оптимальный дизайн для любого, самого требовательного покупателя. Плюс предлагаются различные размеры. Для фасадов 600х600 мм считается оптимальным размером плитки.

Минусы

Но есть и недостатки, которые также важно учесть при выборе отделки для фасада дома

Паропроницаемость выше нулевой. Если не делать вентилируемый фасад, влага из материалов, из которых изготовлены стены, будет выделяться, но плитка 600х600 миллиметров ее не пропустит. Из-за этого ухудшается теплоизоляция, а стены могут со временем начать разрушаться. Стоимость. Это уже зависит от состоятельности клиентов. Для одних минимальная цена в 800 рублей за квадратный метр — это незначительная сумма, для других — проблема. Не забывайте, что отделка стен дома будет включать в себя подготовку, создание каркаса для вентилируемого фасада, утепление, установку ветробарьера и пр. Подумайте, сколько плит 600х600 мм потребуется для отделки дома, составьте подробную смету, чтобы определиться с бюджетом. Вес. Материал весит достаточно много, потому такая масса может негативно повлиять на слабый фундамент. В некоторых случаях его приходится укреплять. А это дополнительные финансовые затраты. Керамика весит меньше, чем керамогранит

Это важно учитывать при расчетах.

Виды монтажа керамогранита

Для отделки керамогранитом можно использовать следующие варианты:

Механическое крепление

Для этого на здание крепится металлический каркас из продольных и поперечных профилей — он и становится базой для крепления керамогранита на фасад. Пластики фиксируются на анкерные дюбеля, которые вставляются в отверстия с тыльной стороны плиты — они бывают уже готовые или приходится сверлить. Четырех анкеров достаточно для фиксации одной плитки, при этом внешне крепеж незаметен. Такая технология позволяет оперативно заменить разбитые элементы, применяется для декора высотных зданий.

Есть вариант и видимым мехкреплением – для фиксации используют алюминиевые зажимы, при желании модно подобрать зажимы в цвет отделки, и они будут незаметны.

На клей

Такой вариант технологии облицовки фасада керамогранитом гарантирует минимальные временные затраты. Но несмотря на минимальную трудоемкость, он не самый надежный. Нужен качественный клей, который со временем все равно потеряет свои свойств из-за скачков температур — фасад может начать отслаиваться.

Комбинированный способ

Для надежности керамогранит для фасада приклеивается к профилю и дополнительно фиксируется анкерами. Такой способ оптимален для крупногабаритных плит.

Вентфасад

Монтаж продуваемого фасада из керамогранита позволит решить сразу несколько задач — новая отделка обеспечит дополнительную тепло и звукоизоляцию. При этом требования к качеству стен минимальные, что положительно сказывается ан сроках работ. За счет постоянной вентиляции срок эксплуатации здания возрастает, стены сохраняются в хорошем состоянии, без трещин — в долгосрочной перспективе все затраты окупаются, в том числе и за счет снижения затрат на отопление.

Вентфасад позволяет сохранить стены здания, а также сам керамогранит в хорошем состоянии

https://youtube.com/watch?v=zVDhpaiUvjc

Заключительные рекомендации профессионалов

Перед тем как выбрать конкретный способ установки керамогранитных плит, принимайте во внимание следующие факторы:

• размеры дома;
• климатические особенности – температурный фактор, преобладающее направление ветра, среднегодовое количество осадков;
• дизайнерский вид и возможности личного бюджета.

Несущие элементы каркаса должны быть изготовленными из одного металла, в противном случае в местах контакта появятся токи, ускоряющие коррозию. Никогда не экономьте на прочности кронштейнов, всегда покупайте самые надежные. Керамогранит имеет большой вес, нужно постоянно помнить об этом.

Работайте только при хорошей погоде, если есть вероятность дождя – защищайте конструкции от попадания воды. Производители уверяют, что монтировать конструкции можно при температуре воздуха до -15°С, но мы не советуем прислушиваться к ним. Не потому, что конструкции не выдержат, а потому, что работать в таких условиях очень сложно. Как следствие – возможно нарушение технологии, ошибки во время разметки или фиксации элементов каркаса. Кроме того, снег, попавший на минеральную вату, обязательно когда-нибудь растает. А повышение влажности утеплителя всего на 5% повышает теплопроводность на 50%. Минеральная вата быстро намокает, но долго сохнет. Тем более, если она защищена фасадными мембранами.

Для керамогранитных плит обязательно устанавливайте вертикальные и горизонтальные несущие профили. Комбинированный каркас равномерно перераспределяет нагрузки на изгиб и кручение, сжатие и растяжение. Конструкция становится очень надежной и долговечной. В случае нарушения прочности фиксации вертикальных профилей нагрузку воспринимают горизонтальные и наоборот. Недостаток комбинированной системы – увеличение стоимости. Но на безопасности экономить не стоит.

Схема установки оконного обрамления

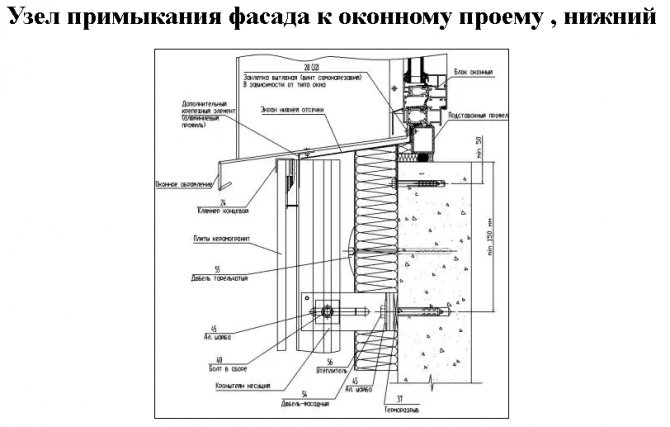

Узел примыкания фасада к оконному проему , нижний

Узел примыкания фасада к оконному проему , боковой

Узел примыкания фасада к оконному проему, верхний

Аккуратно делайте примыкания и обрамления, боковые торцы закрывайте только сплошными плитами. Особое внимание обращайте цоколю и местам примыкания к кровле. Исключите вероятность попадания влаги, но не закрывайте вентиляцию. По результатам инспектирования бракованных фасадов обнаружилось, что 55% проблем из-за неправильного монтажа керамогранитных плит, 40% из-за неправильной разметки и 5% из-за непрофессионального подбора несущих элементов.

Отделка фасада — фото

Так выглядит вентилируемый фасад из керамогранита

Облицовка фасада керамогранитом на клей

Определившись с таким способом монтажа керамогранита на фасад как клей, стоит определиться с наличием или отсутствием швов между плитками. Наличие швов позволяет безболезненно нивелировать последствия температурного расширения. Так что даже если выбрать бесшовный способ, расстояние между плитками все равно должно быть -1 мм, при этом размеры у облицовочного материала должны быть идеальными.

Расчеты

Технология монтажа фасада из керамогранита предполагает проведение расчетов количества требуемого материала. Для этого площадь стен здания за вычетом имеющихся проемов требуется разделить на площадь одной плиточки. При этом стоит приобрести материал с запасом в 10%, что позволит при необходимости восполнить потери из-за брака/поломки/резки материала.

Необходимые инструменты

Для оперативного выполнения монтажных работ необходимы следующие инструменты:

• Миксер или перфоратор с насадкой — тщательно перемешиваем плиточный клей.
• Болгарка с диском по бетону/плиткорез/профстанок для искусственного камня — без проблем нарежет керамогранит.
• Дрель со сверлом до 12 мм или сверлом по плитке — для выполнения отверстий
• Строительный уровень — длинный и короткий для контроля неровностей
• Зубчатые шпатели и щетка
• Рулетка/угольник/маркер
• Крестики для швов
• Вода+губка — сразу отмывать поверхность от следов клея.

Подготовка поверхности

Прежде чем выкладывать керамогранитом поверхность, необходимо подготовить стену:

1. Осматриваем в стену — покрытие должно быть прочным, не расслаиваться и не рассыпаться. Для проверки необходимо провести мастерком перекрещивающиеся линии — на местах перекрестий материал не должен отсыпаться. В противном случае удаляем слабые места до устойчивого основания
2. Шлифуем стены и грунтуем их с помощью кисти или малярного валика
3. При необходимости выравниваем стену шпаклевкой или штукатуркой
4. Размечаем схему укладки, указываем места для бордюров и декоративных вставок – это можно сделать, используя рейку, уровень и отвесы

Какую смесь лучше выбрать?

Клей должен быть равномерно нанесен на поверхность стены
Керамогранитная плитка практически ничем не отличается от кафеля. Единственная особенность – это минимальная гигроскопичность, поэтому для монтажа искусственного камня можно использовать популярные полимерцементные смеси вроде Ceresit CM-11 или аналогов от других производителей.

Если приклеивать придётся плитки форматом больше чем 40х40 см, то стоит выбрать клей для большеформатных плит. Слой клея, который потребуется нанести на одну пластинку, напрямую зависит от толщины самой плитки, которая варьируется от 4 до 9 мм. Соответственно слой клея варьируется от 3 до 5 мм. На основании этих данных необходимо рассчитать нужное количество клея, который рекомендуется приобрести с 10% запасом.

Что касается материала стен, то его также учитывают при выборе клеящего состава. Для поверхностей из древесины, железа и пластика лучше выбрать клей на основе эпоксидки или полиуретана, адгезивные свойства должны быть высокими.

При приготовлении клея необходимо тщательно перемешать все составляющие — готовая консистенция должна напоминать сметану. Во время монтажа клей наносится либо на плитку, либо на стену — это правило работает для мелкоформатных изделий. Если плиты большого формата и, соответственно, большого веса, то клей лучше наносить на обе поверхности.

Затиркой станет эпоксидный материал — лучше всего подобрать его в соответствии с цветом отделки. Эластичная эпоксидка позволит керамограниту не треснуть при температурном расширении.

Нельзя выбирать самую дорогую затирку — поскольку стены не подвергаются сильному нагреву, будет достаточно материала со средними характеристиками.

Монтаж утеплителя и гидроизоляции

Установка утеплителя и пароизоляции проводится после размещения крепежей. Для создания прослойки, защищающей от пара, чаще всего применяется изоспан. Материал позволяет предотвратить попадание влаги снаружи, одновременно способствуя удалению ее излишков из стен.

Следующий этап — размещение утеплителя. Его толщину следует выбирать, исходя из минимальных значений температуры для конкретного региона и характеристик теплопроводности. Самыми популярными утеплителями являются пенополиуретан, минеральная вата и пенополистирол. Каждый из указанных материалов характеризуется специфическими особенностями и теплоизоляционными свойствами.

Пенополиуретан — довольно дорогой материал в сравнении с пенополистиролом и минеральной ватой, он позволяет формировать бесшовный однородный слой теплоизоляции. Работа с ним выполняется посредством применения агрегатов, в которых создается смесь из химических составляющих.

Минеральная вата обладает разными характеристиками проводимости тепла и плотностью. Материал обычно продается в форме плит или рулонов, монтаж на стену при выполнении строительных работ проводится с помощью закрепления особыми дюбелями с шляпками большого диаметра. При работе с минеральной ватой важно учитывать — теплоизоляционные свойства материала исчезают под воздействием влаги, просушивание в таком случае не даст положительного эффекта. Это обстоятельство определяет необходимость предварительной гидроизоляции при использовании минеральной ваты.

Листы из пенополистирола или пенопласта можно фиксировать с помощью дюбелей и клейких смесей, этот материал также отлично защищает от проникновения тепла. Размещение пенопластовых блоков на базовом основании проводится в два-три слоя, при этом важно исключить совпадение швов нижних и верхних листов. для исключения доступа холодного воздуха внутрь строения места соединения заливаются герметиком.

Советы по работе с материалом

• Укладка керамогранита на фасад не требует особенного профессионализма или знаний. Укладываем плитку снизу-вверх по рядам в соответствии с дизайн-проектом. Каждую плитку необходимо приложить ребром к соседней, придавит к стене и отодвинуть на площадку в соответствии с разметкой. Ширина пазов контролируется специальными крестиками.
• Для того чтобы керамогранит плотно прижимался к слою клея и стене, можно использовать резиновый молоточек, которым необходимо простучать каждую плитку.
• Если при укладке используются срезанные плитки, то срез располагается во внутреннем угле.
• При обрамлении оконных и дверных проемов необходимо отслеживать линии межплиточных швов, которые должны находиться на одном уровне по обеим сторонам проёма
• Фуговать швы можно уже через 6-8 часов после укладки. За это время клей схватится и затвердеет.
• Излишки фуговки можно удалять с облицовки, используя обычную влажную губку.
• Готовую стену протираем сухой ветошью и оставляем на сутки

Композитные панели цена

Натуральный камень

В системе крепления вентилируемых фасадов натуральный камень с монтажными работами в торцевой пропил камня играет важную роль в отделке как основной плоскости фасада (рядовой зоны) так и отделке цоколя или входных групп. Дело в том что существует три способа его установки на подсистеме, и три типа крепления.

Варианты крепления камня

1. Штифтовое крепление камня
2. Пропил торцевой
3. Кайлы

Тип крепления системы:

• Вертикальная
• Горизонтально-вертикальная
• Межэтажная

Проектирование камня

1. По чертежам и планам
2. По геодезии
3. Комбинированное

Любой тип крепления основывается на статическом расчёте системы, и подбирается исходя из веса на м2 облицовки системы. Сложные архитектурные формы камня устанавливаются исходя из проектных решений здания и его геометрии.

Бетонная плитка

В 2012 году появилась возможность разработать систему для крепления бетонной плитки и разработать систему крепления данных облицовочных материалов.

Простота и надёжность данных систем из бетонной плитки, это фактура и неповторимость цветопередачи по сравнению с кирпичного формата облицовки. Система и подконструкция крепления плиток расположена на несущих стартовых и рядных планках под бетонную плитку и позволяет проработать грамотный и качественный монтаж узлов за счёт специального фиксатора (истанцира плитки)

Система включает:

1. Консоль несущую
2. Планку стартовую под плитку
3. Рядную шину
4. Прокладка консоли
5. Вставка горизонтальная
6. Направляющая 65*30*1,2 мм. (С-обр.)
7. Планка внешнего угла.
8. Угловой элемент L-образный

Облицовка цоколя керамогранитом

Технология укладки керамогранита на цоколь может быть любая. Чаще всего свои секреты есть у каждого специалиста. В любом случае облицовка должна обеспечить дополнительную теплоизоляцию, поэтому используются теплосберегающие материалы.

Плитку на цоколь укладываем только на ровную поверхность, поэтому для выравнивания нижней части дома используем цементный раствор, в который можно даже не добавлять песок для большей прочности. В частности, для нового дома лучше выбирать цементную смесь, а вот для здания, окончившего усадку, лучше использовать бетонный раствор.

Область применения материала

Керамогранит прессуют из смеси песка, глины, каолина, шпата и красящих веществ минерального происхождения под большим давлением, а потом обжигают при температуре 1300 С. Для придания уникального вида и фактуры в состав могут добавлять другие компоненты. На выходе получается материал, который легче природного камня, при этом прочнее и дешевле.

Керамогранит используют в облицовке домов и зданий общественного назначения, а также для внутренней отделки. Существует несколько вариантов керамогранитной плитки: глазурованная и неглазурованная. Первый вариант не рекомендуется использовать для зданий общественного назначения, так как глазурь имеет свойство стираться, а при большом потоке людей процесс будет происходить быстрее.

Уход за фасадом

• Керамогранит прост в уходе
  В соответствии с особенностями керамогранита этот материал хорошо подвергается очистке и при этом не маркий. Проще всего ухаживать за материалом с матовой поверхностью, поэтому этот именно такую отделку выбирают для облицовки фасада, который будет подвергаться воздействию загрязняющих веществ.
• Если у плитки имеется структурированная поверхность, например, имитация натурального камня или древесины, то она отличается устойчивостью к пятнам, но очистку такой поверхности придется проводить чаще, чем для матовых поверхностей.\
• Полированная и полуполированная поверхность нуждается в обработке водоотталкивающим раствором, что позволяет полностью закрыть имеющиеся поры.
• Чистящие средства с высокой концентрацией кислот использовать не рекомендуется — кислоты не способны навредить искусственному граниту, но они разрушающе воздействуют на фугу. Поэтому поврежденные швы начнут активно разрушаться в ближайший холодный сезон.
• Чистящие средства и приспособления с абразивами также стоит исключить, поскольку они поцарапают глянцевую поверхность. Вместо металлических щёток рекомендуется использовать мягкую щетину или же чистую тряпку.
• Хрупкий керамогранит не отличается высокой ударной устойчивостью, поэтому уборку производить рекомендуется аккуратно.

Какой керамогранит подходит для вентфасада

Не всякий керамогранит можно применять для вентилируемого фасада. Ограничением служит его толщина.

Стандартная толщина керамогранита для вентфасада – 10-12мм. Восьми миллиметровую плитку применять не рекомендуется.

На высоте, в т.ч. из-за ветровых нагрузок, возникает высокое давление на керамогранит. Кроме этого, кляммера – это элемент конструкции вентфасада- изготавливают по типовым штампам. И лапка кляммера рассчитана на стандартную толщину фасадного керамогранита.

Иногда керамогранит садят на раствор, таким образом можно облицевать цоколь, входную группу, край, первый этаж. В этом случае, чем легче плитка, тем дольше она продержится при прочих равных. Но для устройства вентфасада керамогранит должен быть не менее чем 10мм.

Исключение в толщине керамогранита составляют новейшие сверх тонкие панели толщиной три миллиметра и шириной до трех метров.

В этом случае тонкий керамогранит садится на клей и горизонталдьную планку. По сути, это совсем иной вид облицовки, хотя и называется он “тонкий керамогранит”. Чуть ниже рассмотрим его подробнее.

Раковины из керамогранита

Благодаря высокой прочности, устойчивости к любым воздействиям, которыми отличается керамогранит, раковина для кухни, изготовленная из этого материала, в течение многих лет выполняет свое предназначение. Специфика технологии производства позволяет придавать изделиям любую форму, оттенок. Ассортимент этих устройств огромный, удовлетворяет самых требовательных потребителей. Раковины отличаются:

• способами крепления;
• размерами;
• формами;
• оттенками.

Есть модели накладные и врезные, одночашевые и двухчашевые, с крылом. Можно выбрать изделие круглое, овальное, квадратное, прямоугольное. Все изделия соответствуют стандартам, с ними могут комплектоваться смесители различных типов.

Мойку из керамогранита можно заказать любой формы и оттенка

Важные преимущества обеспечивают свойства, которыми обладает керамогранит. Раковина для кухни не потребует утомительного ухода, так как загрязнения легко удаляются с поверхности моющими средствами. Это экологически безопасный материал, он не впитывает запахи, сохраняет эстетические показатели на протяжении всего срока эксплуатации.

Монтаж вентилируемых фасадов

Любой рабочий процесс начинается с подготовительного этапа, в данном случае, это обработка поверхности и приобретение инструмента.

Необходимый инструмент

• Дрель и перфоратор для работы с поверхностью дома.
• Шуруповерт.
• Молоток и киянка.
• Отвертка и канцелярский нож.
• Уровень.
• Стены дома должны быть очищены от лишних отделочных материалов.

Подготовка поверхности

• Заделайте швы и избавьтесь от грибка (если он есть): лишний раз демонтировать керамогранит для вентфасада нежелательно.
• Оконные рамы и дверные должны быть готовы на момент установки каркаса.
• Предварительно требуется разметить на поверхности горизонтальные направляющие, согласно размерам отделочного материала.

Первый этап – монтаж каркаса

Правильный и надежный способ монтирования кронштейна:

• На саморез одевается тарельчатая шайба.
• Под кронштейн вкладывается теплоизолирующая прокладка и сквозь нее подготовленный саморез с шайбой вкручивается в дюбель.

Второй этап – монтаж теплоизоляционного слоя

• Первым делом необходимо подготовить теплоизоляцию: подогнать ее под размеры поверхности, лишнее подрезать.
• Затем закрепить ее так, чтобы она не мешала несущим профилям и кронштейнам.
• Для крепежа обычно используют тарельчатые дюбеля, хотя некоторые монтируют теплоизоляционный слой на клей и клейкие ленты.

Тарельчатый дюбель

Установка ветрозащитной пленки

Инструкция по монтажу пленки довольно проста, она представляет собой список примечаний, которые следует соблюдать, чтобы добиться хорошего результата:

Крепить ее можно как угодно, хоть вертикально, хоть горизонтально – главное, использовать качественный крепеж. Стыковать полосы рулона следует специальными лентами — так снизится вероятность появления тепловых мостов и лишней конденсации. Обратите внимание на наружную сторону пленки (на ней имеются товарные марки), именно этой стороной она должна смотреть на фасад, а внутреннее плотно прилегать к утеплителю. После установки теплоизоляционных материалов на фасадные кронштейны монтируются направляющие: для этого используются, либо саморезы, либо заклепки.

Третий этап — монтаж керамогранита

• Когда несущие направляющие выставлены: на них крепятся стартовые кляммеры.
• Далее – выставляется первый ряд керамогранита, с учетом вертикальных зазоров.

Кляммер

Вентилируемые фасады и пожарная безопасность

Вентилируемые фасады являются не только самыми продвинутыми с технической точки зрения, но и наиболее дорогостоящими. В отличие от иных видов фасадного утепления, в вентфасадах не допускается использование горючих утеплителей. Для вентилируемых фасадов разработаны ГОСТы, однако они носят рекомендательный характер. В частном домостроении застройщику никто не запретит утеплять дом тем, чем ему вздумается. Но это совсем не означает, что не нужно заботиться о собственной безопасности. Утеплители и облицовки в вентилируемых фасадных системах должны пройти испытания и получить соответствующий класс горючести.

Наиболее огнестойким является клинкерный вентфасад. Плиты минеральной ваты в данном случае надежно защищены и даже при продолжительном воздействии огня на облицовку утеплителю ничего не угрожает. Но, тем не менее, использовать надо только самые огнестойкие сорта минераловатных плит.

Огнестойкость панельных вентилируемых фасадов зависит от характеристик самих панелей. Наиболее уязвимы деревянные фасады. В случае пожара они сгорают очень быстро, если не обработаны антипиренами. Горячий воздух в вентзазоре создает мощнейшую тягу, усиливающую горение. Причем сама вата может остаться целой, а вот фасадная облицовка сгорит.

Навесные вентилируемые фасады считаются безопасными, при условии соблюдения технологии и соответствия материалов. Фасадные панели производятся из негорючих материалов. Особые требования предъявляются и к утеплителю. Рекомендуется в навесных и прочих вентилируемых фасадах каменную вату, которая выдерживает температуру до 1000°С. В случае распространения огня по фасаду, утеплитель выполняет функцию термического барьера, предохраняя другие конструкции от возгорания.

Определенной проблемой являются ветрозащиты, которые предохраняют минеральную вату от выветривания. Сегодня, учитывая мировой опыт наблюдения за поведением вентилируемых фасадов во время пожара, многие специалисты рекомендуют по возможности отказаться от гидро-ветрозащиты, поскольку большинство мембран относятся к горючим материалам, а негорючие стоят очень дорого. Не применять ветрозащиту позволяют современные каменные ваты высокой плотности.

В навесных вентилируемых системах ради экономии средств часто используют алюминиевые композитные панели, промежуточный слой которых выполнен из полиэтилена. Такие панели имеют группу горючести Г4, т.е. являются горючими материалами. Температура возгорания алюминиевых композитных панелей составляет всего 120°С. В процессе горения эти панели выделяют высокотоксичные вещества. В связи с этим их крайне не рекомендуется использовать при облицовке высотных зданий.

К сожалению, не все фасадные навесные системы с вентиляционным зазором прошли натуральные огневые испытания в соответствие с ГОСТ 31251-2003. Многие продукты имеют заключения на основе менее требовательных стандартов, например, ГОСТ 30244-94. Но выбирать их не стоит, поскольку данный стандарт не дает представление о реальной пожаробезопасности.

Для повышения пожаробезопасности навесных вентилируемых фасадов используют противопожарные оконные короба. Их края выходят за облицовку и, таким образом, отводят факел пламени от фасада. Данное решение позволяет существенно снизить вероятность плавления и возгорания композитных фасадных панелей при пожаре внутри здания.

Не рекомендуется при монтаже фасадных навесных систем самовольно заменять их элементы аналогами, не прошедшими огневых испытаний. К сожалению, на практике такое встречается нередко. Причина – экономия. Но с нештатными деталями проверенная система не может считаться безопасной, и это находит подтверждение на практике.

В заключение. Любой вид вентилируемого фасада в полной мере раскрывает свои преимущества только при условии полного соблюдения технологии монтажа.

Плюсы и минусы отделки

Задачей отделки фасада является защита стен от разрушения. Для этого создается дополнительный слой, который первым принимает внешнее воздействие. Вентфасад из керамогранита имеет определенные преимущества:

• устойчивость к воздействию внешних факторов;
• эстетичный вид. Здание приобретает стильный и солидный облик;
• разнообразие декора. Обширная цветовая гамма предоставляет возможность реализовать любой авторский проект, комбинируя оттенки и разный размер плитки;
• простота монтажа позволяет при необходимости частично заменить плитку или сменить полностью дизайн и стиль;
• пожарная безопасность;
• звукоизоляционные свойства;
• экологичность;
• длительный срок службы;
• высокая ремонтопригодность;
• устойчивость к статистическим и динамическим нагрузкам;
• возможность осуществления монтажа при любой температуре;
• экологичный материал.

Рекомендации по выбору утеплителя

Если монтажные работы будут сопровождаться установкой утеплителя, важно правильно его выбрать. Слой обязательно должен быть паропроницаемым и не создавать благоприятную среду для скопления конденсата

Он должен выполнять свою основную функцию и сокращать теплопотери, а также не впитывать влагу и не деформироваться, если намокание все же произошло.

Всем этим требованиям отвечает базальтовая вата. Со временем она не слеживается, хорошо испаряет влагу, является пожаробезопасной и паропропускаемой. А вот от минеральной ваты специалисты часто рекомендуют отказаться, ведь она хоть и отвечает практически всем вышеперечисленным требованиям, но со временем теряет свои объемы, а также перестает выполнять основные функции.

Пенополиуретан и пенополистирол тоже подходят не в полной мере, так как хоть и хорошо переносят мороз, не впитывают воду и не усаживаются, но совершенно не пропускают пар. Поэтому данное решение очень редко используют при устройстве вентилируемых фасадов.

Какой бы материал вами ни был выбран, его укладывают горизонтальными рядами с перевязкой швов. Фиксация полотен осуществляется дюбелями. После того как слой будет на фасаде, его закрывают ветрозащитой, которая тоже расстилается горизонтальными полосами с 10-см нахлестом.

Установка вентилируемого фасада

Прежде чем начинать монтаж вентилируемого фасада, необходимо рассчитать и закупить необходимые материалы: металлический профиль, утеплитель и керамогранитную фасадную плитку. После обмера и разметки здания можно начинать монтаж каркаса.

Установка обрешетки

Каркас для навесного фасада – это довольно сложная подсистема, и технология ее монтажа следующая:

• Прежде всего, к поверхности фасада крепятся кронштейны, при этом их монтаж начинается сверху.
• Несущая способность анкеров и кронштейнов, а также шаг их монтажа рассчитывается специалистами, исходя из состояния и материала фасада.
• Установив все несущие кронштейны, начинают монтаж направляющих. Их выставляют в одну плоскость, используя заранее выставленные маяки.
• Расстояние от стены до направляющих определяется типом и толщиной выбранного утеплителя.

Монтаж утеплителя на фасад здания

После того, как подсистема каркаса полностью смонтирована, начинают монтаж теплоизолятора:

• Для утепления вентилируемого фасада из керамогранита лучше использовать листовые утеплители.
• Утеплитель следует подогнать по размерам ячеек, образованными направляющими каркаса.
• Теплоизоляционный материал устанавливается в эти ячейки и закрепляется специальными дюбелями. В некоторых случаях применяют два слоя утеплителя, чтобы увеличить уровень тепловой изоляции здания.

Затем утеплитель укрывается сверху пароизоляционной пленкой. Этот материал обладает особой структурой: он пропускает воздух, но не пропускает влагу. Такая технология дает возможность утеплителю «дышать», не отсыревая при этом. Монтаж такой пленки производится внахлест при помощи строительной липкой ленты. Швы при этом также необходимо проклеить.

Установка облицовки из керамогранита

Установка облицовочной плитки из керамогранита производится достаточно просто. Для этих целей применяются специальные кляммеры из нержавеющего металла:

• Стартовые кляммеры при помощи заклепок крепятся на нижней направляющей с учетом размера плитки керамогранита.
• Теперь выставляется первый ряд облицовки и также крепится двойными кляммерами (с пазом для следующего ряда).
• Затем следует монтаж второго ряда и так далее, до полного завершения облицовочных работ.

Таким образом, выстраивается эффективная подсистема вентфасада, способная прослужить не одно десятилетие.

В заключение стоит отметить, что установка вентилируемого фасада с облицовкой из керамогранита является выгодным вложением средств. Такая облицовка не требует ухода, при необходимости каркасная подсистема позволяет легко заменить плитку керамогранита, не демонтируя всей обшивки.
