Как подобрать сечение проводов для розеток: расчет проводника

Замена проводки в квартире или доме — ответственный процесс, который требует грамотного выполнения монтажных работ и правильного выбора электротехнических приборов, расходных материалов.

Основная нагрузка приходится на розетки, к которым подключают мощные бытовые электроприборы. Возникает вопрос: какого сечения должен быть провод для розеток? Диаметр должен быть таким, чтобы кабель выдержал токовую нагрузку и не перегревался в процессе эксплуатации энергозависимой техники.

Какое сечение провода нужно для розеток в квартире

Все электричество приходится на вводный кабель, от которого идет нагрузка в квартиру. Так как жилые помещения имеют мощность от 3 кВт до 15 кВт, провода выбирают 3х10 кв. мм. (для однофазной сети) и 5х4 кв.мм. (для трехфазной сети).

Нормы кабеля для спальни и зала

При классических 220 В в розетке для спальни и зала покупают провод в 2,5 кв.мм. Такие кабели рассчитаны на суммарную мощность в 4,6 кВ и силу тока в 21 Ампер для медных проводов. Если электропроводка алюминиевая, максимальная сила тока будет равняться 16 Ампер, мощность – 3,5 кВт для сети 220Вольт.

Для обеспечения безопасности проводников также устанавливается автомат, максимальный ток срабатывания которого не более 25 А.

Какой использовать провод для кухни и ванной

Кухня — это место, в котором сосредоточены самые мощные приборы. Электроплита, нагреватель воды, стиральная машина – это лишь часть устройств, которые устанавливаются на кухне. Являются самыми мощными потребителями энергии, поэтому подбирается для однофазного подключения 3х6 кв.мм, а для трехфазного – 5х2,5 кв.мм.

В ванной установлены мощные приборы? Тогда выбирают провода с площадью разреза, как на кухне. При отсутствии – допустимо прокладывать кабели 2,5 кв.мм.

Толщина кабеля электропроводки для коридора

Из-за активного применения энергосберегающих источников света в коридоре прокладываются более тонкие электропровода 1,5 кв.мм

Важно следить за тем, чтобы суммарная нагрузка приборов не превышала 3,5 кВ для медной электропроводки и 2,2 кВ для алюминиевой

Сечение проводников одной группы должно быть одинаковым

Также важно отметить, что в квартире допустимо использовать не любой кабель для прокладки электропроводки

Что такое сечение электропровода

Электропровод – это основа электросети. Поэтому знать его характеристики нужно не только профессиональным электрикам, но и людям, решившим самостоятельно заняться заменой или восстановлением проводки.

Чтобы увидеть сечение, электропровод перерезают поперек и смотрят на срез с торца. Площадь срезанной части и называется сечением. Величина прямо пропорциональна силе тока, которую провод может пропустить. Диаметр подбирается такой, чтобы выдерживал нагрузку. Тонкий провод перегорит, а взятый с запасом будет использоваться не на сто процентов и означает лишние затраты.

В электротехнических справочниках приводятся значения, связанные с площадью. Для этого необходимо производить пересчет по формуле: S=(3,14*d*d)/4. S – площадь в кв.мм, d – диаметр в мм.

Диаметр напрямую зависит от суммарной потребляемой мощности устройств.

При расчете важно, чтобы единицы измерения совпадали – ватты переводятся в киловатты или наоборот. Выбирая подходящий провод, пользуются таблицами, в которых указаны:

• материал;
• напряжение в розетке;
• площадь;
• мощность;
• ток.

Информация используется при выборе кабеля.

Заключительный этап

Провод, уложенный в штробу, фиксируется несколькими способами, замазывается гипсом или при помощи специальных хомутиков которые вставляются в высверленное отверстие, а потом замазывается гипсом. По концам проводы должны висеть с запасом, для того чтобы подключаться к розетке и распределительной коробки было удобно. Провода должны плотно скручиваться, затем изолироваться.

Все работы должны производиться с точностью, особенно аккуратно нужно подходить к соединениям, провода должны быть зажаты так чтобы не было между ними просвета, в противном случае в проблемных местах будет искрить и греется.

При выборе розеток обращайте внимание на способ крепления для проводов. В импортных моделях можно найти устройство для зажима зачищенного кабеля

Благодаря такой розетке вы значительно сэкономите свое время на монтаже, ну и главное, такое крепление переносит большие нагрузки. Для ванной комнаты рекомендуется поставить УЗО с утечкой тока 10 мА.

Работа, кажется не сложная с первого взгляда, но для новичка будет сложным выполнить все правильно. Поэтому рекомендуется вначале подготовиться, для этого можно посмотреть видео и потом попробовать сделать все самому. Но если неуверены и сомневаетесь в своих силах, то не следует рисковать, сегодня много хороших специалистов, которые выполнят такую работу быстро и качественно.

Фото кабелей для розеток

•

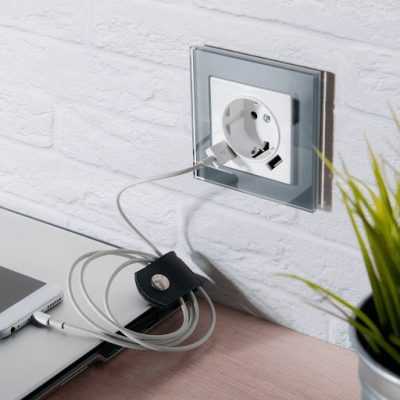

  Розетка с USB: инструкция по подключению и настройке. Обзор лучших производителей юсб розеток для дома

•

  Штепсельная розетка: все разновидности и их характеристики. Инструкция правильной и быстрой установки штепсельной розетки своими руками

• Как выбрать крепеж для провода — подробная инструкция с примерами

Читайте здесь! Розетка в ванной: требования к расположению и правила установки. Простая инструкция с фото и видео. Как не ошибиться с выбором!

Какое сечение провода должно быть в квартире?

И так вы решились на ремонт и надумали поменять проводку в квартире со старой алюминиевой на более надёжную медную. Перед вами сразу возникнет вопрос, а какое сечение провода выбрать, чтобы провод выдержал всю имеющуюся в квартире электроаппаратуру? Которой в современной квартире довольно много и потребляет она большое количество электроэнергии. Для начала, вам необходимо определится с количеством, нужных вам для комфортного подключения потребителей электроэнергии, розеток.

Медный кабель считается более надежным для разводки, но он дороже минимум в два раза, чем алюминиевый.

И когда вы в этом вопросе разобрались и всё основательно посчитали, можно браться за провода и их сечение, к которым будете их подключать. Лучше всего подойдёт для таких целей медный провод, с цельным или (на самый крайний случай) многожильным сердечником с хорошей виниловой изоляцией, типа ВВГ. Благо на рынке предостаточный выбор такой продукции и времени на его поиск вы много не потратите. В основном, для подключения внутренних розеток подходит провод с диаметром сечения 2,5 квадратных миллиметра, если будете использовать розетки с заземлением, то провод стоит купить трёх жильный такого же сечения. Для проводки комнатного освещения подойдёт провод меньшего диаметра — 1.5 квадратных миллиметра вполне достаточно.

Выбор провода

Исходя из количества потребителей, их мощности, необходимо производить расчет сечения провода и определяться с количеством питающих линий.

Если в старом жилом фонде зачастую используются алюминиевые провода, то в настоящее время всю проводку рекомендуется выполнять медью с соответствующей изоляцией.

Это объясняется рядом причин. Медь имеет меньшее сопротивление, нежели алюминий, лучшую способность сопротивляться окислению, большей надежностью и долговечностью. Независимо от типа жилья, будь то кирпичный или панельный дом, изоляция должна быть негорючая, а сам провод рекомендуется укладывать в соответствующей гофре.

Важно сказать, что при одинаковых условиях и идентичных сечениях, алюминиевый кабель будет нагреваться сильнее медного проводника. Безусловно, ничего хорошего изоляции это не принесет, поскольку она быстрее высохнет, потрескается. В конечном итоге подобная ситуация спровоцирует короткое замыкание.

Именно поэтому так важна замена проводов в кухне, если они алюминиевые. Недостатком «меди» является ее более высокая цена, больший вес, однако риск возникновения пожара и незапланированного ремонта, после проведения правильных расчетов и качественных электромонтажных работ, фактически отсутствует.

Что такое кабельная розетка

В первую очередь, нужно понимать, что кабельная розетка, это часть соединителя, которая изготавливается, как одно целое с кабелем. Также может прикрепляться к гибкому кабелю для подсоединения его к источнику питания.

Особенности:

1. По своему строению и нижнему виду кабельная розетка такая же, как и стационарная.
2. Такие розетки устанавливаются в жилых и общественных помещениях, чтобы вывести кабель на нужную длину.
3. Это изделие состоит из корпуса, обладающего высокой прочностью.
4. Корпус делается из качественного пластика, может быть черного или белого цвета.
5. Контакты изготавливаются из фосфористой бронзы высокой упругости и специальной шторки.
6. Работает кабельная розетка при температуре от 0 до 50 ᵒС.

С помощью кабельной розетки можно подключить кабели непосредственно к проводке. Это очень удобно и значительно упрощает монтаж. Разумеется, что существуют определенные стандарты сечения кабелей.

Учитывается это еще во время проектирования электропроводки в доме

При подключении, важно не перепутать провода и место, куда их нужно поставить, то есть полярность. Если этим пренебречь, то возможно короткое замыкание

Важно не перепутать ноль, фазу и заземление.

Разновидности кабеля

ПУНП. Московский производитель считается одним из лучших, поскольку делает изоляцию значительно толще, чем большинство других производителей с аналогичным кабелем. Наиболее распространённый в жилых помещениях. Является аналогом ВВГ, только имеет изоляцию худшего качества.

НУМ. Лучшими производителями считаются Конкорд и Севкабель. Состоит из однопроволочных медных жил. Является довольно мягким и удобным при монтаже. Имеет высокий уровень пожаробезопасности.

ВВГ. Наиболее оптимальный вариант в соотношении цена-качество. Представляет собой силовой кабель, который состоит из однопроволочных медных жил. Может быть негорючим, если в названии присутствует «нг». Очень удобен при монтаже. Может использоваться даже во влажных помещениях.

ПВС. Используется в основном для подключения бытовой техники, поскольку является довольно гибким. Монтаж необходимо проводить при температуре от -15°C до +40°C.

Итак, мы рассмотрели наиболее распространённые разновидности. Какой кабель лучше использовать, зависит от ваших потребностей и целей.

Как правильно выбрать соединительные провода для розеток

Сейчас рассмотрим соединительные провода. Какого сечения должен быть провод для розеток? Наиболее подходит для этого провод с медный многожильный с двойной изоляцией, такой как ВВГ. В розетки подключается провод с диаметром сечения более 2,5 мм2, а к розеткам с заземлением – тройной провод данного диаметра. Провод для освещение используют диаметром 1.5 мм2

ВАЖНО: провода для освещения для розеток протягивать раздельно от коробки распределения. На энергоемкие стационарные электрические приборы, такие как электрическая плита, стиральная машина тоже необходимо протянуть отдельные заземленные провода

Электрическая плита или духовка присоединяются проводом диаметром более 4 мм2.

Дальше нам необходимы коробки распределения, которые устанавливают в каждом помещении. Как было определено ранее, от автомата запуска главный провод будет проведен отдельно в каждое помещение к распределительной коробке. Посчитайте предварительно, сколько и каких приборов, потребляющих электроэнергию, будут располагаться в каждой комнате, и рассчитайте их общую мощность. От данного показателя будет зависеть, какого диаметра главный провод необходимо протянуть от электрощита к распределительной коробке. Чаще всего, главные провода берут диаметром 2.5 мм2. Такой совершенно подойдет для питания комнаты общей мощностью не меньше 3 кВт. Какого сечения должен быть провод для розеток на нынешнюю кухню, где количество электроприборов очень много главный провод необходимо брать диаметром 4 — 6 мм2, а при установке на кухне электрической печи — диаметр провода берется по ТУ, показанным в паспорте на печку.

Подведем итоги, мощность рассчитали, диаметры проводов определили. Далее нужно просчитать длину проводов от всех распределительных коробок и путь их протяжки к закрепленным пускателям на щите. Провода нужно взять по длине на 1-2 метра больше , чем расчётного, для того, чтобы цельного провода хватило по всей длине прокладки. Строго запрещено применять главные провода, скрученные из кусков.

Какой совет дать дополнительно? Если вы проживаете в многоэтажке и электросчетчик находится в общем щите на площадке, то в квартире необходимо поставить автономный электрощит, как написано выше.

Конструкция и сечение

Кабельную продукцию различают по сечению, типу изоляции, наличию брони, количеству жил и их классу гибкости. Если говорить об освещении, то для стационарных светильников, типа люстры или бра, то они предполагают стационарный (неподвижный) монтаж, для этого подходит жесткий провод или кабель с однопроволочной (монолитной) жилой. Для подключения настольной лампы или светильника, который может изменять своё положение, нужна гибкая жила.

Сразу оговоримся, что в домашней электропроводке, в том числе для освещения, использование проводов с алюминиевыми жилами запрещено требованиями ПУЭ. Поэтому современные электрики в этих целях всегда используют медные провода и кабели. Также стоит помнить о том, что в деревянном доме рекомендуется прокладывать наружную проводку в гофре, трубах или кабель-каналах.

Сечение жилы подбирается исходя из подключенной к нему нагрузки. Для начала рассмотрим таблицу допустимых длительных токов через токопроводящие жилы.

Обычно электрики пользуются упрощенным правилом: для розеток использовать кабель сечением 2,5 кв. мм. и больше, для осветительных цепей 1,5 кв. мм.

Почему нецелесообразно применять жилы толстого сечения для всех потребителей? Дело в том, что разница в стоимости между 1,5 и 2,5 кв. мм. примерно в 1,3 раза, в отдельных случаях и больше. Соответственно стоимость электропроводки будет необоснованной и избыточной.

Но это справедливо для прокладки линии от вводного автоматического выключателя до распределительной коробки. Дальнейшая разводка может проводиться более тонким проводом. Например:

1. Вы собираетесь подключать люстру с пятью рожками и установить в них лампы накаливания на 100 Вт. Тогда ток будет равен 5*100/220=2,2 А.
2. Нужно подключить настенный светильник, например, бра с одной лампочкой. Он будет использоваться для создания рассеянного приглушенного освещения, и вы установите светодиодную лампу на 7 Вт. Ток в этом случае будет крайне слабым 0,03 А.

Подготовка к прокладке кабеля

Рассчитав мощности каждой комнаты, затем необходимо по таблице подобрать нужные провода и блокировочные автоматы. Заглядывая вперед, следует учесть, что в будущем, возможно, будут проводиться какие-нибудь работы, например, поменять люстру или установить натяжной потолок, все это требует отключения света. Чтобы избежать обесточивания квартиры следует установить на каждый участок свой автомат.

Прокладывая кабель для розеток, фотографируйте места укладки проводов и протоколируйте подробным описанием с точностью до миллиметра. Довольно часто случается при ремонте или установки, каких-либо элементов, вовремя сверление перфоратором задевают провода и обесточивают комнату. Чтобы исправить этот инцидент потребуется много времени и нервов, поэтому следует заранее предостеречь.

Высверливание отверстий под розетки

Когда все размечено, посчитано и куплено можно приступать к главному – штробление, сверление и подключение. У некоторых возникнет вопрос – сколько розеток делать в комнате, и на каком расстоянии от пола? Своевременный вопрос и нужный, в каждой комнате рекомендуется не менее 3 розеток, для удобства, и не рядом, а на каждой стене, чтобы не было потом лишних проводов на полу. На кухни, как правило, делают сдвоенные или строенные и располагаются над рабочими столами, а для холодильника и плиты снизу на расстоянии 30 см от пола. Выключатели по последнему стандарту устанавливаются на расстояние 80-90 см. Но для удобства лучше всего на высоте опущенной руки.

Инструмент

Чтобы не суетиться в процессе работы, следует заранее приготовить весь инструмент в одно место. Для штробления и высверливания нам понадобятся:

1. Рулетка и спиртовой маркер.
2. Лазерный или пузырьковый строительный уровень.
3. Перфоратор с алмазной коронкой по бетону и насадка в виде зубила.
4. Болгарка с алмазным диском.
5. Перчатки, спецодежда и респиратор.

Размеченные линии прорезаются болгаркой, после чего перфоратором с насаженным зубилом выбиваются вырезанные куски. Если приноровится, то можно быстро выполнить эту работу. Затем на запланированном месте при помощи уровня отмечается центр розетки и высверливается ниша алмазной коронкой. Во время работы инструмент нужно держать ровно, в противном случае стакан и розетка криво встанут. Не забываем про распределительные коробки, которые тоже должны быть встроены в стену.

Монтаж электрической фурнитуры

Разобравшись с вопросами, как проложить электропроводку, выполнить прокладку кабеля, установить щиток и сделать отделку, можно переходить к монтажу «подрозетников».

Еще на этапе проектирования важно правильно учесть расположение дверей, мебели и электрических приборов. Начинать работу необходимо с установки специальных пластиковых монтажных коробочек, имеющие технологические отверстия, посредством которых ведется ввод провода. Возможны варианты глубиной в 40 и 60 мм.

Чашка монтажной коробки должна быть помещена в предварительно выполненное отверстие под нее и быть заподлицо со стеной. Фиксацию «подрозетника» в заданном положении рекомендуется делать на строительный гипс или специальные быстроотвердевающие смеси.

Приобретая и устанавливая электрофурнитуру, необходимо придерживаться следующих правил:

• подключаемые розетки должны быть рассчитаны на номинал 16А и иметь керамические вставки;
• размещение монтажных коробочек необходимо делать на высоте 30–40 сантиметров над уровнем пола;
• розетки кухонного фартука должны размещаться на 10–15 см выше столешницы;
• высота расположения включателей от пола должна быть в пределах 100–110 см в доступном месте, чаще в 10–15 см от края входной двери;
• в одном помещении редко используют электрическую фурнитуру разного дизайна;
• блоки розеток или выключателей дополнительно приобретаются с соответствующей монтажной рамкой;
• в идеале выбирать изделия с заземлением (при условии наличия заземляющего провода в разводке).

Необходимо отметить, что в скрытых местах — например, там, где будет подключаться вытяжка или подсветка фартука, допускается не устанавливать розетки, а монтаж производить посредством клеммы. Установка фурнитуры производится обычно после окончания отделочных работ в помещении. Необходимо оставлять припуск провода в 10 см для того, чтобы можно было при необходимости заменить и повторно подключить механизмы.

Более подробно о переносе розеток без штробления рассматривается в этой статье.

Важно! Розетки и выключатели должны быть плотно зафиксированы к монтажной коробке, в противном случае, после установки декоративной пластиковой накладки будет видима щель между нею и стеной.

Расчет будущей нагрузки

Чтобы все было правильно необходимо сделать расчет, сколько приборов будут запитываться в каждой комнате, от этого и будет зависеть, какого сечения покупать провод. Если сумма всех приборов составляет до 3кВт, то достаточным будет проводник сечением 2,5 мм2. Для кухни, где оборудование потребляет большое количество энергии, правильным будет протянуть отдельную ветку сечением жил у кабелей от 4 до 6 мм квадратных, в зависимости, какая у вас плита и оборудование.

Что получается в итоге от щитка на розетки пойдет провод толщиной 2,5 мм2, на кухню и в ванную, если там стоит водяной котел, кабеля должны быть не менее 4 мм квадратных. На освещение комнат вполне хватит сечения 1,5 мм2. Не забывайте про заземления, которое должно быть обязательно на кухонных розетках и в ванной комнате.

На всех приборах пишется потребляемая мощность, этикетку можно найти на обратной стороне или под крышкой. Если по каким то причинам не нашли наклейку, то можно посмотреть в паспорте или интернете. После подсчета потребляемой мощности следует заглянуть в таблицу и выбрать провод нужного диаметра.

Как советуют бывалые электрики, провода нужно брать с запасом, то есть к полученному метражу прибавляется 10%. Например, у вас получилось 20 метров кабеля, прибавляем 2 метра запаса. Такой расчет будет полезен, если вы где-то ошиблись, вам не придется экономить или бежать в магазин за 1 метром провода.

Правила создания схемы электрической проводки

Это последний этап подготовительных работ. Схема разводки электрики обозначает, в каких местах будут установлены розетки и выключатели, и как к ним будут подводиться провода. Поэтому ещё на стадии создания дизайн-проекта кухни, нужно точно определиться, где будут размещаться бытовые приборы. Отталкиваясь от этого, нужно произвести на схеме расстановку розеток.

Как показывает практика, практически вся техника располагается на участке кухонного гарнитура. Следовательно, розетки будут располагаться в основном на фартуке или в нижней части мебели, а, точнее, или на стене за напольными тумбами, или под столешницей, как выдвижные блоки.

Подписка на рассылку

Розеточные группы — основная часть организации энергоснабжения любого дома. Многообразие подключаемых к сети бытовых приборов привело к тому, что розеток нужно много, и быть они должны буквально во всех помещениях. А для того чтобы все функционировало в нормальном режиме необходимо правильно подобраться сечение кабеля, а так же защитно-коммутационную аппаратуру.

Выбор кабеля для подключения розеток

1. Определить мощные энергопотребители мощностью от 1кВт и выше, которые могут работать продолжительное время (стиральная машина, кондиционеры, духового шкафа варочная панель и пр.). Такие электроприборы должны иметь индивидуальную розетку, которая подключается напрямую из распределительного щита. Сечение кабелей для таких устройств подбирается индивидуально исходя из их мощности. Так для питания стиральной машины или духового шкафа мощностью до 3,5 кВт (

16A) подойдет медный кабель с сечением жил 2,5 мм² (например, можно использовать ВВГ-Пнг 3х2,5), а для варочной панели, мощность которой составляет 7-8 кВт (

32-37A) рекомендуется использовать такой же кабель, но уже сечением 6 мм² (например ВВГ-Пнг 3×6).

Остальные потребители в квартире или доме будут подключаться к общим розеточным группам. Для таких групп рекомендуется использовать кабели с медными токопроводящими жилами сечением 2,5 мм².

Как видно, выбор сечения жил кабеля напрямую зависит от мощности электроприборов, которые в дальнейшем будут подключаться.

Способы прокладки кабеля

Прокладка кабеля может выполняться, как скрыто (в полах, в специальных каналах и пустотах строительных конструкций, бороздах, штрабах), так и открыто (в электротехнических плинтусах, коробах и т.п.). Оба способа имеют свои плюсы и минусы:

Скрытый монтаж.

• подвесные потолки группы горючести Г1 – в неметаллических трубах и коробах;
• подвесные потолки группы горючести Г2 – в неметаллических трубах и коробах со степенью защиты IP4X;
• подвесные потолки группы горючести Г3 и Г4 – в металлических трубах и коробах, обладающих локализационной способностью (должны выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания стенок). Рекомендуемая толщина стенок выбирается из таблицы.

Скрытая прокладка электропроводки в деревянных домах так же допускается при условии размещения кабелей и проводов в металлических трубах, обладающих локализационной способностью.

Открытый монтаж кабеля.

Важно отметить, что какой бы вариант вы не выбрали для прокладки электропроводки для розеток необходимо помнить, что должны использовать кабели, не распространяющие горение при групповой прокладке, например ВВГнг, ВВГнг-LS

Защита кабеля от перегрузок

Одновременное использование нескольких мощных бытовых электроприбор подключенных в одной комнате могут вызвать перегрузку вашей электрической сети. Это может привести к перегреву мест соединений и последующему пожару. Чтобы этого не произошло, следует применять автоматические выключатели (АВ), которые и обеспечиваю защиту кабеля от перегрузок. Номинал АВ выбирается наименьшим по расчетным или номинальным токам электроприемников, но таким образом, чтобы он не отключался при кратковременных перегрузках (пусковые токи, токи при самозапуске и т. п.). Так для общих розеточных групп рекомендуется использовать автоматический выключатель номиналом 16А (максимально-допустимый ток, подключаемый к одной розетке группы), варочной панели мощностью 7 кВт – 32А и т.д.

Кроме того, для защиты от перегрузки могу использоваться дифференциальные автоматические выключатели, которые так же обеспечивают защиту от поражения электрическим током вследствие повреждения электропроводки или неисправности электроприбора.

Подготовительные работы

Перед тем как приступить к монтажу проводки на кухне, следует определиться с предполагаемым местом размещения мебели, плиты, раковины и т. д. В дальнейшем выполняется комплекс подготовительных работ, состоящий из нескольких этапов. Далее каждый из них рассмотрим подробно.

Определение состояния действующей проводки

На первоначальном этапе понадобится определиться, в каком состоянии находится старая проводка на кухне. В квартирах (домах) может использоваться однофазная или трехфазная сеть, следует уточнить этот момент. В дальнейшем проверяется наличие контура заземления у электрической проводки. Если проложен трехжильный кабель, то он имеется. Как правило, в возведенных после 1997 года жилых сооружениях предусматривается использование заземляющего контура.

Проверка состояния электропроводки.

Также понадобится установить сечение жил кабеля, чтобы понять, какую мощность способна выдержать старая электропроводка.

Расчет необходимой мощности

После этого рассчитывают мощность суммы всех приборов. Для этого в техническом паспорте каждой единицы техники находят номинальную мощность. Все эти значения суммируются. Такой метод предполагает одновременное включение всех электроприборов. Хоть это и будет происходить крайне редко, запас мощности необходим. От электрощита на кухню всегда протягивают отдельный кабель, ведь в этом месте сосредоточено такое же количество приборов, как во всей остальной квартире.

Для расчета мощности существует формула: Р = Р общ. × К

• Р общ. – подсчитанная вами общая мощность.
• К – коэффициент спроса ≈ 0,7 (70%)

К – коэффициент спроса, который учитывает количество электроприемников и продолжительность их использования. Ввиду отсутствия точных данных, рекомендуется принять его по одноименному запросу из справочной информации.

Допустим, путем сложения вы получили значение суммарной нагрузки 20 кВт. Для однофазной системы электроснабжения с напряжением 220 В это немало. Но после умножения на коэффициент спроса 0,7 (70%) вы получаете 14 кВт. Эта цифра является решающей при определении сечения кабелей проводки, которые вы будете приобретать.

Требуемые комплектующие и инструменты

Для монтажа проводки на кухне необходимо подготовить такие комплектующие, как розетки и выключатели. Независимо от дизайна розеток нужно выбирать изделия с защитным заземляющим контактом. Рекомендуется использовать следующие номинальные токи розеток:

• 16 А — для подключения маломощных приборов;
• 32 А — для обеспечения питанием кухонной техники с большой мощностью.

Силовая розетка для плиты 32А.

При этом мощные потребители лучше подключать через одиночную розетку, а приборы малой мощности допускается включать с помощью блока на несколько розеток. Надежными считаются розетки с керамическими пластинами и никелированными ламелями.

Для проведения монтажных работ по укладке электропроводки в кухне своими руками понадобится приготовить следующие инструменты:

• штроборез — в случае монтажа скрытой электросети;
• перфоратор;
• паяльник;
• указатель напряжения до 1000 Вольт;
• пассатижи;
• комплект отверток с плоским и крестовым жалом;
• молоток.

Инструменты для прокладки электропроводки

Подбор сечения кабеля

Выбор сечения кабельной линии для кухни делается на основе данных, полученных при расчете общей нагрузки электрических приборов. При этом рекомендуется получившийся результат увеличить на 10%, чтобы после выбора кабельной линии был определенный запас прочности.

Допускается использовать алюминиевые или медные проводники. Вторые значительно надежнее и компактнее, но отличаются более высокой стоимостью. Для выбора требуемого сечения кабеля воспользуйтесь таблицей допустимых длительных токов из главы 1.3 ПУЭ.

Формирование схемы электросети

Заключительным этапом подготовительных работ является создание схемы будущей проводки на кухне. Она должна отражать места прокладки кабельных линий, точки установки розеток и выключателей с учетом рекомендуемой высоты. Для построения схемы можно воспользоваться классическим чертежом или современными компьютерными программами.

Защита кабеля от перегрузок

На сегодняшний день практически любой электроприбор может выйти из строя или вызвать перегрузку приборов. При проектировании проводки в своем доме вам обязательно следует учитывать этот фактор. Для того чтобы обезопасить свою систему вам следует использовать устройства защитного отключения. Благодаря этому вы сможете значительно снизить риск возгорания. Даже если электрический прибор будет неисправным, тогда вы все равно сможете избежать удара током. Умные розетки также должны иметь хороший кабель, который защитит их от перегрузок.

Именно благодаря автоматическим выключателям вы сможете обеспечить защиту от короткого замыкания розетки. УЗО осуществляет контроль над током. Если начнет расти номинальный показатель, тогда устройство будет отключено. Достаточно часто это происходит в случае повреждения кабеля.

Современные требования по безопасности постоянно растут. Именно поэтому в последнее время довольно часто УЗО устанавливают вместе с дифференциальным автоматом. Розеточные группы разводить нужно от дифференциальных автоматов, которые устанавливают возле счетчика. Розетка своими руками – это не лучшее решение для вашего дома. Она не будет безопасной, и поэтому постарайтесь себя уберечь от непредвиденных последствий.

Основные функции

Возможности умных розеток
Помимо выполнения основных команд (включение/выключение бытовых приборов и систем) интеллектуальные розетки выполняют ряд таких функций:

• Контроль циклов работы систем освещения в доме. Рекомендуется использовать такую опцию на время длительного отсутствия хозяев в доме. Злоумышленники будут введены в заблуждение регулярным освещением комнат.
• Противопожарная функция. Обеспечивается за счет реакции точки питания на превышение температур в помещении, загазованности или повышенной влажности.
• Извещение владельца дома об аварийном отключении электропитания.
• Регулировка регулярного расхода электрической энергии.

Благодаря такому функционалу и удаленному управлению устройства становятся неотъемлемой частью умного дома.

Какой тип и марку проводника выбрать под розетку

При выборе провода нужно обратить внимание на тип, марку проводников

Выбирая кабель для розеток, необходимо брать в расчет их количество в каждой комнате и мощность пакетного выключателя на входе. Во всех случаях необходимо ориентироваться на максимальную нагрузку, которая будет оказываться на каждую точку. Кроме этого, необходимо помнить о факторе безопасности. Речь идет о материале, из которого изготовлена изоляция кабеля. В зависимости от модели при нагревании она может выделять вещества разной степени токсичности. Особенно актуальна эта тема для спален и детских.

Для оборудования помещений могут использоваться изделия таких марок:

1. ВВГ — изоляция двойная из поливинилхлорида. Пластик горючий, воспламеняется, самостоятельно не затухает. Рекомендуется использовать в помещениях, безопасных в пожарном отношении.
2. ВВГнг — изоляция с двойной защитой, основой которого является негорючий ПВХ, способный к самозатуханию после воздействия открытого пламени. Можно использовать как в кирпичных, так и в деревянных домах.
3. ВВГнг-LS — провода с двойной защитой из безгалогенного поливинилхлорида, не выделяющего дым при нагревании и контакте с огнем. Разрешается устанавливать в лечебных и дошкольных учреждениях.
4. NYM-(N). Изделие немецкого производства, которое отличается высоким качеством и совмещает в себе все достоинства продукции отечественного изготовления. При возгорании изоляция не горит, не дымит, сохраняя целостность и герметичность. Применяется без ограничений, в том числе в помещениях, где хранятся взрывоопасные вещества.

В соответствии с требованиями СНиП, для внутренней разводки по розеткам в квартире рекомендуется использовать медные провода сечением 2,5 мм². Номинальная мощность такого изделия составляет 6 кВт при силе тока до 28 А. При применении гнезд с соответствующими показателями, к внутренней сети можно подключать практически все имеющиеся в продаже бытовые приборы и технику. Чтобы избежать перегрузки линии и отдельных точек, следует устанавливать автомат мощностью до 25 А.

Кабель марки ВВГнг FR-LS

Это еще более улучшенный и безопасный вид ВВГ. Отличается он специальной обкладкой каждой жилы слюдяным покрытием. «FR» ( fire resistant) – огнеустойчивый, можно использовать для групповой прокладки.

Даже при высоких температурах жилы изоляции не плавятся и проводники не соприкасаются. Это предотвращает короткое замыкание внутри кабеля.

Поверх жил наносится слой пластиката с пониженным содержанием дыма при горении.

Кроме того, этот кабель имеет бронирование из медных лент толщиной не менее 0,1 мм или медной сетки. Все это изолируется ПВХ. Такая конструкция делает этот кабель очень надежным и может использоваться во взрывоопасных помещениях вплоть до класса В-1.

Таблицы расчета сечения кабеля (по мощности)

Медные жилы, проводов и кабелей

Сечение токопро водящей жилы, кв.мм	Медные жилы, проводов и кабелей
Напряжение, 220 В	Напряжение, 380 В
ток, А	мощность, кВт	ток, А	мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66	260	171,6

Алюминивые жилы, проводов и кабелей

Сечение токопро водящей жилы, кв.мм	Алюминивые жилы, проводов и кабелей
Напряжение, 220 В	Напряжение, 380 В
ток, А	мощность, кВт	ток, А	мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44	170	112,2
120	230	50,6	200	132

Установление мощности для распределительной коробки

Чтобы определиться с сечением, необходимо узнать общую мощность. Для этого вы должны узнать, какая мощность будет подключена к распределительной коробке для всех комнат.

В случае, когда число оказалось не больше 3 кВт, вам вполне хватит провода с диаметром 2.5 мм2. На кухне обычно сосредоточена очень мощная техника. Поэтому, для большей безопасности, от щитка до розетки необходимо провести провод с сечением 6 мм2.

После выбора и покупки возникает вопрос: как подключить кабель к розетке? Естественно, можно воспользоваться помощью профессионалов, либо сделать всё собственноручно. Если вы выбрали второй вариант, ниже будут описаны несколько методов, как это сделать.

Итак, вы решили подсоединять кабель к розетке своими руками. Это можно сделать двумя способами:

Монтаж кабеля в штробе. Обычно выполняется в случаях, когда стена сделана из материалов, которые не боятся огня. Кабель не портит внешний вид комнаты, поскольку является скрытым непосредственно в стене.

Перед тем, как начать работы, необходимо наметить пути, в которых будут проходить кабели. Глубина штробы должна составлять около двух сантиметров. Это позволит максимально удобно укладывать кабель.

Открытый монтаж кабеля. Менее эстетичный вариант. Иногда нет задачи прятать кабель в штробы. В таком случае он просто прибивается к стене специальными скобками. Но данный вариант не всегда уместен. Например, когда необходимо проложить кабель по сгораемой конструкции. Здесь нужно использовать металлорукава или пластиковые трубы.

При монтаже нужно учитывать толщину кабеля для розетки, дабы впоследствии не попасть впросак. Если вы не уверены, что сможете правильно провести все работы, лучше доверьте эту задачу профессионалам. Так удастся сэкономить как нервы, так и время.

Укладка проводов

Подобрав сечение провода для вытяжки, плиты, посудомоечной машины и определившись со схемой электрики, необходимо разобраться в вопросе правильной укладки кабеля в стены.

Если планируется использование гофры (что рекомендуется), ширина штробы должна быть не менее 20 мм. Открытая проводка может помещаться в специальные пластиковые кабель каналы (обычно не применяется в современном ремонте квартир). Во всех остальных случаях рекомендуется придерживаться следующих рекомендаций:

1. В штробах перфоратором выполняются отверстия 6 мм с шагом 30-40 см для фиксации провода специальными пластиковыми хомутами или дюбель скобами.
2. Перед укладкой, кабель «протягивается» в гофре.
3. После фиксации провода осуществляется «прозвонка» всей электрики на предмет отсутствия обрыва.
4. В конце выполняется заделка штроб гипсовой или штукатурной смесью.

Важно! Использование гофры позволит, в случае необходимости, произвести замену провода без нарушения отделки стен.

Расчет будущей нагрузки

Таблица для расчета будущей нагрузки

Чтобы определиться, провода какого сечения нужны для розеток, нужно подсчитать нагрузку, которую они будут принимать при максимальном количестве подключенных потребителей.

В расчет принимаются такие данные (в ваттах):

• кондиционер — 1000;
• водонагреватель — 1200-1500;
• посудомойка — 1000;
• духовка — 1200;
• утюг — 1800;
• электрический чайник — 2200;
• стиральная машина-автомат — 1500;
• пылесос — 1400-1700;
• компьютер — 500;
• перфоратор — 1300;
• шлифовальная машина — 800;
• фен для волос — 1000;
• камин — 2000;
• проточный нагреватель для воды — 5000.

Остальными устройствами, включая освещение, можно пренебречь, так как они существенно не влияют на уровень нагрузки.

Сечение жилы кабеля – где и какое использовать?

Провода для освещения комнаты, идущие от разделительной коробки, прокладываются отдельно от того провода, к которому нужно подключать сами розетки, поскольку они потребляют электроэнергии гораздо большее количество, из-за чего слишком нагреваются. Соответственно, к ним подключают очень мощные электроприборы.

Если говорить о стационарных электроприборах, имеющих большую мощность, то здесь нужно проложить отдельный, с большим сечением провод. Здесь речь идет об электроплите, духовой пи микроволновой печи, стиральной машинке

Ну, а прежде чем покупать провода, важно точно сделать просчет необходимого метража. Пусть лучше немного останется, нежели не хватит

Для каждой комнаты в Вашем жилье нужна одна распределительная коробка. В данном случае правильно проводить провод от самого отсчетного автомата до каждой распределительной коробки, по отдельности.

Продукция, использование которой не рекомендуется

Кроме тех видов кабельной продукции, которые рекомендуются к использованию в жилых домах, есть также виды, применение которых запрещено действующими правилами. К этой группе относятся изделия нескольких типов.

ПВС

Это медный провод с виниловой изоляцией и оболочкой. Сечение кабеля для подключения бытовой техники варьируются от 0,75 до 10 мм2, жила имеет многопроволочную структуру, количество проводников – от 2 до 6, номинал напряжения – 380 В.

Почему специалисты рекомендуют не брать ПВС для розетки из соображений экономии? На то есть несколько причин:

1. ПВС имеет многопроволочные жилы, а это означает, что все концы нужно лудить и паять для соединения друг с другом. Выполнение подобной работы требует значительных затрат времени и высокой квалификации электрика.
2. Многопроволочная конструкция отличается повышенной пожароопасностью (по причине сильного нагрева в процессе эксплуатации). Кроме того, ее изоляция быстро изнашивается из-за постоянного перегрева.
3. ПВС невозможно прокладывать пучком, нитки нужно укладывать на определённом расстоянии друг от друга.

Всё вышеперечисленное означает, что экономия на самом товаре приводит к повышению затрат на монтаж.

Другие типы

Хотя у ШВВП и ПВВП подходящее сечение кабеля для квартиры, продукцию этих типов нежелательно использовать для подключения крупной бытовой техники и электрического оборудования. Данные разновидности проводников отличаются слабыми эксплуатационными характеристиками, коротким сроком службы, отсутствием негорючей изоляции. Кроме того, они сложны в монтаже – их окончания нужно обрабатывать и паять.

Какой бывает проводка

Наружная электропроводка на кухне
Прокладка электропроводки может быть скрытой или открытой. Каждый вариант имеет свои минусы и плюсы. Выбирать тот или иной нужно в зависимости от материалов, из которых возводилось здание. Также учитываются особенности запланированного дизайна и всех декоративных элементов, которые уже находятся или только планируются в помещении.

Открытая

Открытая схема электропроводки на кухне представляет собой самый простой вариант обеспечения дома электроэнергией, который не предусматривает необходимость наличия каких-либо особых навыков и выполняется за короткое время. Главное достоинство этого варианта заключается в том, что он не предусматривает порчу интерьера, не требует демонтажа каких-то предметов или всего внутреннего декора, чтобы провести необходимые работы. Помимо этого, если в проводке появится короткое замыкание, можно быстро обработать ее и устранить возникающие проблемы, не тратя массу времени на поиск конкретного места их локализации.

Кабель-каналы для открытой проводки

В то же время не стоит забывать о том, что на кухне постоянно присутствует повышенная концентрация влаги, в связи с чем проводам потребуется дополнительная защита. Также для кухни характерны постоянные перепады температуры, которые негативно влияют на электропроводку. Провода с течением времени будут перегреваться, их защитная оболочка быстро потеряет целостность, в конечном итоге это обернется их преждевременным выходом из строя. Вовсе не обязательно, что все ограничится только отключением электроэнергии в доме, так как подобные условия часто приводят к коротким замыканиям, а это уже прямой риск пожароопасной ситуации.

Самым популярным решением этой проблемы являются специальные поливинилхлоридные кабель-каналы. Представляют собой специальную конструкцию из короба, который закрепляется на поверхности потолка или стены, а также надежной крышки, на которой установлены застежки для крепления. В такие каналы помещаются все прокладываемые провода, которые затем протягиваются к необходимой бытовой технике, розетке или освещению.

Скрытая

Скрытая проводка

Скрытая схема является наиболее оптимальной. Чтобы правильно сделать проводку на кухне, нужно обеспечить ее максимальную безопасность. Для этого все провода прячутся за поверхностью потолка или стен. В несущих стенах или перекрытиях пробиваются специальные бороздки, в которые будет укладываться электропроводка, после чего выемка заполняется цементом или алебастром с последующим нанесением на нее декоративного покрытия. За счет этого провода находятся под защитой, а на кухне можно будет сделать любой интерьер. Единственный нюанс – проводку нужно выполнять до проведения косметического ремонта.

Способ имеет свои недостатки. Если возникнут какие-то неисправности, для обнаружения точного места их локализации и проведения даже незначительного ремонта придется удалять внешнюю отделку и заново пробивать стену, так как другими способами получить доступ к проводам уже не получится.

Для дома

В частных деревянных домовладениях оптимальным вариантом является монтаж электрической проводки открытого типа.
В этом случае предпочтение рекомендуется отдавать отечественному кабельному изделию ВВГнг-LS или ВВГнг, а также немецкому высококачественному проводнику NYM.

В каменных частных домах допускается монтаж черного проводника ВВГ, кабеля NYМ серого цвета, белого или оранжевого провода ПВС, а также ШВВП стандартного белого цвета.

Для наружной проводки по земле целесообразно использовать кабельные изделия АВББШВ или ВББШВ, а электроснабжение бани потребует применения российских марок РКГМ и ПВКВ, надежно защищенных посредством кремнийсодержащей оболочки органического типа.

Способы монтажа розетки

Монтаж открытым способом

. На плоскость стены устанавливают подрозетники из термостойкого, токонепроводящего материала толщиной 10мм (текстолит, гетинакс, асбоцемент и др.), на который и устанавливают розетку данной конструкции, рассчитанной для открытого крепления. Корпус розетки снимают, подсоединяют провода, розетку привинчивают к подрозетнику и одевают корпус.

Монтаж закрытым способом

. Перфоратором с коронкой просверливают отверстие в стене, закладывают монтажную коробку на алебастр или на дюбеля, предварительно вывести в нее провода. С розетки снимают пластмассовый корпус, подсоединяют провода, и, после твердения алебастра закладывают в монтажную коробку и фиксируют, зажимая креплениями к коробке.

Рекомендации по монтажу

При установке розеток используют два варианта прокладки токоведущих жил — скрытая и открытая проводка к распределительной коробке. Монтаж скрытых проводников осуществляют в штробах на негорючих основаниях — стены из кирпича, цемента.

Открытый монтаж выполняют с размещением силового провода в кабель-канале или защитном рукаве, гофре, плинтусе, чтобы исключить возгорание пожароопасных конструкций или повреждение проводников.

После выбора сечения кабеля учитывают основные правила прокладки проводов при установке розеток:

1. При скрытом монтаже глубина штробы составляет минимум 20 мм.
2. Горизонтальные повороты кабеля выполняют на высоте 2500 мм от пола.
3. Открытый монтаж по горючим основаниям запрещен без укладки провода в рукав.
4. Использование автомата для каждой комнаты — обязательное условие монтажа.
5. При выборе силового кабеля для розеток руководствуются не только сечением и числом жил, но и диаметром провода с обмоткой, чтобы поместить его в штробу или кабель-канал.

Самостоятельная установка розеток производится только после обесточивания комнаты.

Устройства защитного отключения электрической энергии должны соответствовать мощности электротехнических установок. Это позволяет исключить ситуации, когда при включении нескольких мощных приборов автомат срабатывает в результате превышения показателя силы тока на конкретном участке электрической цепи.

Необходимое количество жил

В силовом кабеле для работы в бытовой сети с нагрузкой 220/380 В при проведении проводки для розеток в толще стены или в деревянных каркасных домах внешней используют двухжильный или трехжильный кабель.

Одножильный провод жесткий, у него низкая гибкость, он плохо переносит изгибы. Двух- или трехжильный более пластичный, легче гнется под любым углом, мягче и эластичней.

Как отличить качественный кабель от некачественного

В строительных магазинах представлен широкий ассортимент электрической прокладочной продукции. Разобраться в ней трудно, но возможно.

Отличить качественный кабель от некачественного можно по таким признакам:

1. Наличие сертификата. На оригинальный товар имеются сопроводительные бумаги с данными об изготовителе и копией сертификата качества.
2. Соответствие техническим требованиям. Если на изделии имеется отметка ГОСТ, оно соответствует мировым стандартам. ТУ — это местные стандарты, которые могут быть очень далеки от принятых в стране.
3. Цвет и степень жесткости жилы. Качественная электротехническая медь имеет однородный цвет и хорошо гнется. Фальсификат неоднороден и хрупок.
4. Размер сечения. Проверяется механическим или электронным приборам.
5. Состояние изоляции. Она должна быть ровной, плотной и без механических повреждений, легко отделяемой от металла.
6. Реакция на огонь. Качественная изоляция темнеет, твердеет и трескается. У подделки она плавится, тянется, горит и дымится.

Какой проводник использовать для обустройства электропроводки в квартире

В большинстве домов, построенных в середине-конце прошлого века, входные группы и внутренние коммуникации изготавливались из алюминия. Предпочтение этому металлу отдавалось по причине его низкой стоимости, что имело решающее значение в условиях массового строительства в государственном масштабе. Впоследствии такое решение сыграло свою злую роль, благодаря многочисленным недостаткам алюминия.

Наиболее неприятные свойства металла:

1. Ломкость. Жилы ломаются уже после 2-3 сгибаний. С этим явлением приходится сталкиваться в процессе частых замен выключателей и розеток.

1. Упругость. Провода можно сгибать и скручивать до 100 раз, прежде чем они переломятся.
2. Долговечность. Медь не меняет своих характеристик на протяжении всего периода эксплуатации здания, который составляет 50-100 лет.
3. Отличная электропроводность. Благодаря этому можно использовать проводник меньшего сечения, что положительно сказывается на цене продукции.
4. Гибкость. Это качество помогает протаскивать кабели в узких каналах, не прибегая к штроблению стен.

Помимо высокой стоимости у металла есть один минус — он окисляется и покрывается патиной, которая плохо проводит электричество. Предупредить возникновение этого явления можно заранее, пропаяв контакты оловом.

Таким образом, при выборе кабеля для розеток в квартире, нужно останавливать свой выбор на изделиях с медными жилами.

Выбор однопроволочного или многопроволочного кабеля

Монолитная жила обладает жесткостью и ломкостью при многократных сгибаниях. Кабель сложно протаскивать в криволинейных каналах, так как он плохо гнется, а после этого уже не выпрямляется. Вместе с тем, цельный провод сохраняет проводимость и площадь сечения на протяжении всего своего периода эксплуатации, который может составлять до 100 лет.

Работать с многожильным проводом проще. Он гибкий, прочный и упругий, легко протаскивается в самые сложные полости. Минус состоит в том, что сечение ниток постепенно сокращается из-за окисления их стенок. Со временем патина может забрать до 50 % материала, что приведет к снижению мощности и пропускной способности линии.

Какой тип и марку проводника выбрать под розетку

Выбирая кабель для розеток, необходимо брать в расчет их количество в каждой комнате и мощность пакетного выключателя на входе. Во всех случаях необходимо ориентироваться на максимальную нагрузку, которая будет оказываться на каждую точку. Кроме этого, необходимо помнить о факторе безопасности. Речь идет о материале, из которого изготовлена изоляция кабеля. В зависимости от модели при нагревании она может выделять вещества разной степени токсичности. Особенно актуальна эта тема для спален и детских.

Для оборудования помещений могут использоваться изделия таких марок:

1. ВВГ — изоляция двойная из поливинилхлорида. Пластик горючий, воспламеняется, самостоятельно не затухает. Рекомендуется использовать в помещениях, безопасных в пожарном отношении.
2. ВВГнг — изоляция с двойной защитой, основой которого является негорючий ПВХ, способный к самозатуханию после воздействия открытого пламени. Можно использовать как в кирпичных, так и в деревянных домах.
3. ВВГнг-LS — провода с двойной защитой из безгалогенного поливинилхлорида, не выделяющего дым при нагревании и контакте с огнем. Разрешается устанавливать в лечебных и дошкольных учреждениях.

В соответствии с требованиями СНиП, для внутренней разводки по розеткам в квартире рекомендуется использовать медные провода сечением 2,5 мм². Номинальная мощность такого изделия составляет 6 кВт при силе тока до 28 А. При применении гнезд с соответствующими показателями, к внутренней сети можно подключать практически все имеющиеся в продаже бытовые приборы и технику. Чтобы избежать перегрузки линии и отдельных точек, следует устанавливать автомат мощностью до 25 А.

Если сечение ниже нормы

Существуют нормы отклонения сечения, которые прописаны в ГОСТ 22483-77 «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров». Сами значения не указаны, там записано электрическое сопротивление. Проверять соответствие нужно по таблицам с диапазоном сечений классов жил.

Когда сечение меньше допустимых норм, кабель использовать нельзя, так как не рассчитан на указанную нагрузку. Следовательно, будет перегреваться, и возникает риск пожара в помещении.

При расчете площади сечения учитывают материал, из которого собрана электропроводка. Медные проводники более гибкие, просты в работе и требуется меньшая площадь, чем для алюминиевых электропроводов.

Розетка – устройство, на котором сосредоточена нагрузка сети. Для корректной и безопасной работы электроприборов важно уметь правильно определять площадь сечения кабелей. Выбор кабелей зависит от суммарной мощности подключаемых приборов. Недостаточный диаметр электропровода грозит перегревом, разрывом изоляции и риском возгорания.
