Что такое фахверк в строительстве металлоконструкций

Металлокаркас в качестве несущего каркаса является прочным и устойчивым остовом сооружения. Эта конструкция из линейных элементов называется металлическим фахверком. Каркас из металла бывает полным и неполным. В первом случае он воспринимает собственный вес здания и все действующие нагрузки, а во втором — усиливает основной каркас.

Особенности разновидностей

Неполный металлокаркас делается без колонн у наружных стен, а колонны входят в систему основного каркаса. На полный несущий фахверк из металла воздействует вес стен и ветровые нагрузки от них, а также другие вертикальные и горизонтальные нагрузки. И на несущий, и на вспомогательный металлокаркас крепят дверные и оконные проемы, профлист, сэндвич-панели. Для безопасных работ и эксплуатации здания потребуется профессиональный расчет и монтаж металлического каркаса.

Понятие «фахверк» пришло с немецкого языка, именно в Германии зародилась фахверковая технология строительства каркасников. В переводе на русский fachwerk означает решетчатая конструкция или ферма. Более всего востребован фахверк металлический при строительстве промышленных объектов. Строительные фахверк металлоконструкции считаются самыми прочными, надежными и долговечными.

Фахверки в Москве по низким ценам

Преимущества

Загрузить проект для оценки

Наши специалисты обеспечивают полный комплекс работ своими силами

Из чего складывается цена:

Преимущества фахверка в промышленных зданиях

Универсальность. Надежный фахверк проект подходит для зданий разной площади и этажности. Для изготовления используются швеллер и профили.

Легкость. Благодаря небольшому весу конструкции быстро собираются. Элементы каркаса крепятся к колоннам болтами. Такой крепеж обеспечивает возможность сборки оригинальных архитектурных форм.

Конструкция, классификация и преимущества фахверкового каркаса

Конструктивно фахверк из металла состоит из пространственной секции, в основе которой находятся металлические балки, размещенные под углами. У фахверка металлоконструкции делятся на горизонтальные элементы (ригели) и вертикальные (стойки из профилей или прокатного швеллера). Фахверковый каркас классифицируют в зависимости от места расположения следующим образом:

торцевой;
продольный;
фахверковые металлоконструкции перегородок и внутренних стен.

Вот что говорят специалисты по поводу плюсов материала:

Широкие возможности на этапе проектирования и стройки — фахверк из металла обладает значительным разнообразием форм.
Надежность металлического фахверка не имеет альтернатив.
Когда из элементов составляют систему, ее геометрия неизменяема. Это дополнительный плюс к прочности и возможность организации большого открытого пространства.
Фахверковые металлоконструкции относительно легко устанавливать. Стальной каркас просто соединяется болтами между собой.
Для сооружения заводских цехов, ангаров, торговых и выставочных павильонов трудно подобрать аналог в качестве основы. Также монтаж металлического фахверка незаменим для зданий, в которых планируют задействовать мостовые краны. И даже для жилых домов металлоконструкции часто выбирают в качестве основы.

Плюсы и минусы каркасников фахверк

Главные достоинства домов по немецкой технологии:

Долговечность. Немцы известны скрупулезным подходом ко всем деталям и рациональностью. Доказательством качества постройки являются жилые дома, возведенные в Германии еще 300 лет назад.
Привлекательность. Фахверк это, прежде всего оригинальный внешний вид. Темные балки на светлом фасаде выигрышно выделяют сооружение среди унылых серых домов.
Универсальность. Стоечно-балочный каркас подходит для возведения в любых климатических условиях под разные площади застройки. Технология позволяет реализовывать проекты с помещениями без опор до 60 кв.м.
Скорость постройки. Как и любой каркасник, строительство фахверковых домов может осуществляться в сжатые сроки. Время выполнения работ не зависит от сезона.
Практичность. Если в основе каркаса – высушенный клееный брус, то дом практически не даст усадки. Неоспоримое преимущество – возможность отделки, монтажа окон, дверей сразу после сборки коробки.

Дополнительный плюс – прокладка инженерных коммуникаций в толще стен, пола.

К числу недостатков методики фахверк относят:

высокую стоимость – обычный каркасник обойдется на порядок дешевле дома немецкого;
необходимость защиты каркаса – внешнюю часть деревянных балок надо обрабатывать антипиренами, а также средствами, предупреждающими гниение материала;
расходы на теплоизоляцию – в регионе с суровыми зимами может понадобиться дополнительное утепление.

Технология каркасной металлоконструкции для жилого дома

Хотя традиционный немецкий фахверк проглядывает с наружной стороны дома в виде контрастных деревянных балок и столбов, металлический каркас предпочитают скрывать в стене. Во-первых, по эстетическим соображениям, а во-вторых, это решает ряд проблем:

когда наружные стены выносятся за стойки, проще проходит остекление;
конструкция стены упрощается;
панелей требуется меньше;
фахверк из металла таким образом защищен от влажности, плохой погоды и других внешних факторов.

Есть также общие факторы, благодаря которым строители предпочитают фахверковые металлоконструкции:

Если приобрести готовые секции, на площадке не останется отходов от обрезки;
Договорившись о дате доставки, ориентируясь на начало строительства, не придется организовывать место для хранения материалов.
Расширить дом на металлическом каркасе реально, конструкция перемычек позволяет «открывать» стены для расширения. Предварительно лучше проконсультироваться с архитектором или строителем, чтобы не нарушить структурную целостность сооружения).
Термиты и опасность быстрого возгорания для металлических фахверков не страшны, однако при мощном воздействии огня стойки поплавятся и деформируются, — даже металл не является гарантией целостности здания при сильном пожаре.
Каркас из металла не мешает телефонному, радио- и ТВ-сигналу, а также не подвержен высокому риску удара молнией. Хотя такие слухи встречаются среди людей, на практике фахверк из металла не отличается от деревянного по этим параметрам.

Установка фахверковой конструкции из металла

Сам процесс монтажа начинается с установки стоек. Элементы из профильных труб фиксируют черными болтами. Для упрощения сборки и экономии бюджета на детали устанавливают полиспасты с блоками, а потом с помощью монтажной лестницы соединяют руками. Можно арендовать легкий или самоходный кран для этих целей.

После того как стойки расположены на фундаменте, верхнюю часть опоры закрепляют фасонными листовыми пластинами к связевой ферме, соединяют болтами. Для монтажа металлического фахверка понадобится пара работников.

Когда колонны установлены, переходят к распоркам и ригелям. Из дополнительного оборудования на данном этапе подключают гидроподъемные передвижные подмостки или закрепляют лестницы.

Если стены делаются из асбестоцементных плит или профлистов, приваривают на поперечные балки крючья (кляммеры) из металла. Это ускорит монтаж панелей на металлический фахверк и усилит общее качество сборки.

Не лишним будет напомнить о технике безопасности при монтаже металлического фахверка. Первое и важнейшее правило ТБ — это наличие допуска специалистов к выполнению высотных работ. Также важно обеспечить работников обувью и спецодеждой, касками, страховкой. При работе с кранами понадобится опыт привязывания подъемных строп к тяжелым ригелям и стойкам.

Преимущества и недостатки фахверковой технологии

Фахверковый дом не подвержен усадке, отвечает современным архитектурным тенденциям и сравнительно быстро строится (если речь идёт о стенах с панельным или стеклянным заполнением). Но его стоимость обычно высока, 1 м 2 площади обходится как минимум в 35 тыс. руб. К тому же добиться хорошей теплоизоляции от фахверковых стен непросто, так как заполнение по толщине должно быть меньше, чем стойки каркаса. Правда, нередко элементы фахверка привносят в проекты домов из газобетона, кирпича или других материалов, остекляя один из фасадов или надстраивая коробку из блоков фахверковым этажом.

Минусы фахверковых коттеджей

Идеальных строительных технологий не существует, и у домов с деревянным каркасом также есть недостатки. Один из самых существенных минусов состоит в том, что стены таких строений имеют небольшую толщину, поэтому приходится тратить дополнительные средства на утепление конструкции. При наличии панорамного остекления потребуется еще больше средств на отопление. К недостаткам фахверка относят и более высокую стоимость строительства, по сравнению с каркасными домами другого типа.

Компания Garden House возводит фахверковые коттеджи с применением функциональных материалов и современных технологий. Это дает возможность повысить теплоизоляцию таких домов и снизить их себестоимость.

Виды фахверковых стен

Синтез открытого каркаса с щитовым (панельным) заполнением, включающим слой утеплителя.
С закладкой просветов штучными блоками, но отвечает современным требованиям по теплосбережению.
Стеклофахверковая: деревянный каркас с заполнением промежутков крупноформатными стеклопакетами. При строительстве дома, как правило, сочетают стеклянное заполнение с одним из вариантов глухих стен.

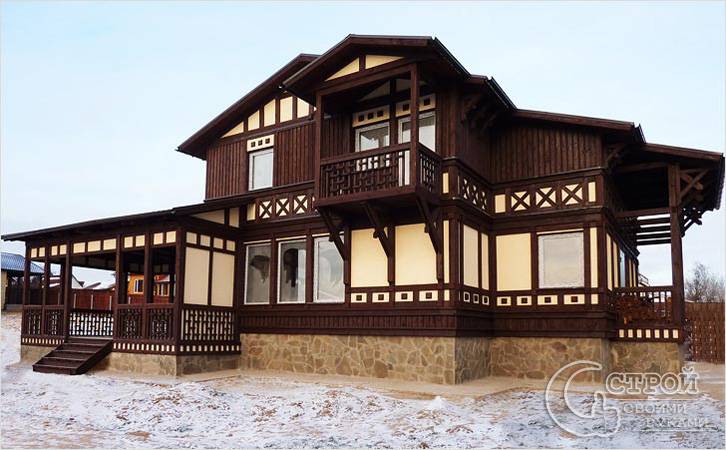

Отделка в стиле фахверк — имитация открытого каркаса с помощью накладных деталей. При удачном дизайне и добросовестном исполнении она выглядит абсолютно достоверно и при этом стоит не так уж дорого, всего на 30-40 % дороже обычного оштукатуривания.

Поговорим подробнее о каждом из вариантов современных фахверковых конструкций.

Что такое фахверковые колонны (стойки)?

Фахверковые колонны (стойки) — это колонны (стойки) не несущие основную нагрузку от конструкции перекрытия.

Такие колонны (стойки) устанавливают в торцах пролётов для укрепления стеновых ограждений, для связи горизонтальных конструкций, для противостояния ветровой или динамической нагрузкам, чтобы усилить общую жёсткость постройки.

Фахверковые колонны (стойки)для производственных помещений бывают как железобетонные, так и из профилей проката.

В домах построенных в стиле Фахверк такие колонны (стойки) делают из деревянного бруса.

Фахверковые колонны — предназначены для восприятия нагрузок от стен и ветра. Не являются несущими элементами каркаса. Обычно, фахверковые колонны располагаются в торцевой части здания между несущими колоннами, но есть варианты их размещения и с боков, например, когда расстояние между несущими элементами 12 метров, а стеновые плиты по 6 метров. В этом случае, между несущими стойками устанавливаются по проекту фахверковые колонны, которые скрепляются с несущими элементами с помощью фахверковых связей.

Фахверковые колонны, устанавливаются на фундаментное основание и бетонируются. Создается жесткая заделка. К элементам перекрытий, такие колонны крепятся шарнирно.

На фото ниже, два варианта расположения фахверковых колонн в торцах:

При железобетонном строительстве, фахверковые колонны используют либо из того же железобетона, либо из металла, в виде двутавров и швеллеров. При строительстве их металлопроката, используют только металлические фахверковые колонны. Связи между фахверковыми колоннами — всегда металлические.

Также, такие элементы изготавливаются и из дерева, особенно в частном домостроении. В таком строительстве, используется фахверк, который выступает в виде несущего элемента, представляющего собой жесткую плоскость из вертикальных, горизонтальных и наклонных балок.

Колонны фахверков — это один из элементов строительной конструкции, предназначенный для придания зданию жесткости, но по сути не несущий основную нагрузку.

Фахверковые колонны устанавливаются не в каждом сооружении, а только там, где есть пролеты, которые нуждаются в укреплении. В современной архитектуре стойки применяются при возведении крупных промышленных зданий, торговых домов, складов, крупных жилых комплексах — всех тех сооружений, которые имеет большую площадь. В таких помещениях на стены и фундамент оказывается значительная нагрузка, им свойственна шаткость и ненадежность. Колонны факверхов и нужны для того, чтобы устранить эту проблему.

В современных зданиях — жилых домах или общественных местах, колонны фахверков маскируются и выглядят незаметно, располагаются в угловых комнатах или на балконах. В старину стойки нередко выступали наружу и украшались при помощи лепки.

Пример старого здания с выступающими наружу колоннами фахверков:

Пример промышленного здания с наличием железобетонных факверковых колонн:

Каркас с щитовым заполнением

Современные утеплённые фахверковые стены рассчитаны на продолжительный срок эксплуатации (не менее 50 лет) и соответствуют требованиям СП 50.13330.2012 «Тепловая защита зданий».

Каркас собирают из клеёного бруса сечением 200× 00 мм и более (на широтах Москвы и Санкт-Петербурга обычно 230×230 мм) с помощью металлического крепежа — стяжных шпилек, уголков, разъёмных кронштейнов и др. Узлы крепления расположены скрыто либо декорируются под старинные нагельные соединения. Как правило, каркас состоит из стоек, обвязок и ригелей. Усиливать его раскосами, если того не требует архитектурно-дизайнерский замысел, не нужно: требуемую жёсткость обеспечивают металлический крепёж и листовое заполнение промежутков между стойками. Все детали каркаса доставляются на объект полностью готовыми к монтажу, часто окрашенными в условиях цеха.

Требования к конструкции

При возведении фахверкового дома требуется тщательный расчет несущей способности материала, его толщины, а также точного расположения той или иной балки.
От этого зависит равномерное распределение массы, чтобы брус не прогнулся или деформировался под весом.

При использовании вертикальных стоек 150×150 мм высотой в 3 м максимально допустимый шаг между ними не должен превышать 2 м. При использовании бруса 150×100 мм или 200×75 мм разрешенное расстояние между ними уменьшается до 1,5 м.

При установке стропил допускается максимальный шаг в 1 м, после чего их закрепляют, монтируя под низ раскосы из бруса 150×50 мм. Чтобы дополнительно увеличить устойчивость нижнего прогона ставиться вертикальная рея 150×50 мм по центру комнаты. Обрешетка перекрытий делается из небольшого бруса (50×50 мм) с максимальным шагом в 27 см.

Каркас с закладкой просветов ячеистыми блоками

Некоторые компании и энтузиасты из числа индивидуальных застройщиков пытаются возродить фахверк в рамках классической концепции, согласно которой дом должен быть недорогим, с паропроницаемыми стенами и не очень большой площадью остекления (около 1/7 от площади пола). При этом в качестве оптимального материала для заполнения рассматривается ячеистый блок.

Но на пути к цели приходится решить несколько задач. Первая — как предотвратить коробление деталей каркаса? Брус естественной влажности неизбежно ведёт даже в жёсткой конструкции, и в стенах появляются щели. Но главная трудность связана с недостаточной толщиной каркаса (приобрести брус сечением больше чем 200× 00 мм сложно), а значит, и блочного заполнения. Сопротивление теплопередаче такой стены будет вдвое ниже требуемого.

Одно из решений обеих проблем одновременно — использование для деталей каркаса не бруса, а пространственных ферм из досок сечением 200 × 38 мм, с заполнением пустот внутри фермы полиуретановой пеной или иным вспененным пластиком. Толщина стены при этом может превышать 50 см, то есть ничто не мешает заложить просветы керамоблоками 38 GL и даже облицевать их декоративным кирпичом. Что касается герметизации стыков камня и каркаса, то здесь серьёзной проблемы нет: выручит обычная монтажная пена, расход которой можно уменьшить, если заполнять швы в процессе кладки.

В силу особенностей конструкции фахверковые дома не дают усадки, поэтому остекление можно начинать сразу после монтажа несущих конструкций, не боясь изменения геометрии проёмов. Для остекления мы используем английские мультифункциональные стеклопакеты. Глухие стены устроены по принципу пирога и включают два вида утеплителя. Основная система отопления в доме — тёплый пол, интегрированный в фундамент УШП (утеплённая шведская монолитная плита). При этом здание обязательно должно оборудоваться системой приточно-вытяжной вентиляции и кондиционирования. Благодаря такому комплексному подходу удаётся обеспечить комфортный микроклимат и в мороз, и в жаркую погоду. Риск запотевания стеклопакетов практически исключён. В зимний период затраты на отопление дома площадью 300-350 кв. м не превысят 3 тыс. руб. в месяц. Некоторые компании удешевляют строительство фахверковых домов, отказываясь от системы принудительной вентиляции, что приводит к значительным неудобствам в процессе эксплуатации здания и уменьшению срока его службы.

Сложно ли построить такой дом?

В принципе несложно. Однако, чтобы правильно построить такой дом, лучше обратиться к проектировщику, который сделает все расчеты на базе компьютерной программы. В соответствии с полученной инструкцией или схемой можно заказать готовые балки, которые будут разрезаны по эскизам. Все, что вам понадобится на строительной площадке – это применить минимальные столярные навыки и умение собирать паззлы.

Распоряжаясь ресурсом самостоятельно, вы можете увеличить сроки строительства и не торопиться, вкладывая инвестиции постепенно. Это идеальный вариант для заказчиков со скромным бюджетом. Прочность дома обеспечивают соединительные детали. Если правильно их установить, то каркас будет непоколебимым.

В работе важно использовать обилие гидроизоляции, особенно на полу. Это страховка от образования плесени и чрезмерной влажности в доме

Если в проекте подразумевается размещение панорамных окон, не помешает установить конвекционное отопление вблизи стеклопакетов. Таким образом, вы минимизируете потери тепла и сделаете комнаты более уютными.

Самое главное в реализации вашей задумки – выбрать подходящий участок под застройку в хорошем месте. Наличие благоустроенной придомовой территории будет преимуществом, если ваше жилье ориентировано на максимальный комфорт и удобство.

Купить проект каркасного дома

Фахверк

Что такое фахверк

Фахверк — это тип строительной конструкции, при котором несущей основой служит пространственная секция из наклонных (под различным углом) балок.

История и развитие фахверка

Слово «фахверк» происходит от немецкого «fachwerk«, что дословно можно понимать как каркасная конструкция. Несущей основной фахверков служит пространственная секция, состоящая из наклонных балок, как правило, из хвойных пород дерева. Балки эти видно снаружи, что придаёт дому специфический узнаваемый вид. Межбалочное пространство заполняется глинобитным материалом или кирпичом, в редких случаях деревом.

Поскольку корни названия немецкие, то не трудно догадаться, что и появились фахверки впервые в Германии. В последствии они стали очень популярными по всей Европе, особенно в её северной части. Одно из наиболее старых исторических зданий, построенных с применением таких конструкций, находится в Кведлинбурге. Его строительство датируется 1347 годом. Есть источники, в которых говорится о фахверковых домах уже в X-XI веках.

Наиболее широкое распространение фахверкового метода строительства в Германии и Франции получило благодаря экономии древесины, повышению плотницкого мастерства, накоплению строительного опыта и других факторов. Массовая застройка таким методом продолжалась до XVIII века. Возрождению этой технологии в современное время способствовало стремление к практичности конструкций и использованию экологических материалов в строительстве.

Первоначально конструкция строилась по простому принципу. Деревянные столбы вкапывались в землю, на них вешались прогоны, на которые укладывались стропила и соломенная кровля. Полы в то время были или земляными или глиняными. Стойки и банки прямоугольного сечения в то время делать не умели, потому использовали брёвна и жерди. Заполняли каркасные стены саманом. Саман — это глина, армированная камышом или соломой.

Позже деревянные столбы прекратили вкапывать в землю, потому что это способствовало гниению. Стойки каркаса начали ставить на вкопанные камни. Под каждую стойку по одному большому камню. Брёвна сменили новые конструктивные элементы: балки, стойки и другие, имеющие прямоугольное сечение. Экспериментально было установлено, что для надёжности конструкции необходимо использовать наклонные элементы: подкосы и распорки.

Фахверковое строительство

Главная особенность фахверковых домов является в том, что всю несущую функцию на себя берёт деревянный каркас, в то время, как сами стены выполняют только ограждающую функцию. Благодаря жёсткости и лёгкости фахверковых стен, они могут устанавливаться на недорогой малозаглублённый фундамент.

Использование такой каркасной конструкции позволяет решить множество инженерно-строительных задач. Во-первых, конструкция получается жёсткая, устойчивая, надёжная и долговечная. Во-вторых, экономится древесина, что полезно в районах с малыми лесными ресурсами. В-третьих, сокращаются сроки строительства.

Фото идеи

Источники

https://stroim-domik.org/podgotovka/tipy-domov/karkasnye/fahverkovye
https://planirovkamaster.ru/doma-faxverk/
https://dizlandshafta.ru/dizajn/doma/v-stile-fahverk/
https://ReHouz.info/doma-v-stile-faxverk/
https://vsystroyka.ru/fahverkovyj-dom/
https://www.gwd.ru/technology/poleznaya-informatsiya/stroitelstvo-domov-po-tekhnologii-fakhverk/
https://www.tn.ru/journal/fakhverkovyy-dom-plyusy-i-minusy-tekhnologii/
https://design-homes.ru/zagorodnye-doma/dom-fakhverk

Металлоконструкции

В настоящее время одним из наиболее предпочтительных и наименее затратных вариантов строительства таких зданий как склады, производственные цеха, помещения для автомоек и т.д. является возведение их из металлоконструкций. Металлоконструкции представляют собой готовые конструкции производимые из типового металлопроката методом электросварки.
В качестве материала в них применяют различного вида и размера уголки, швелера, балки, профильные и водопроводные трубы, полосы, арматуру а также прутки и т.д.. В общем практически весь ассортимент того, что предлагают современные металлобазы.

Отдельно стоит отметить листовой металл, обычно толщиной от 6 до 30 мм из которого выполняют закладные детали, крепежные элементы, элементы жесткости и т.д.. В дальнейшем металлоконструкции собираются в готовый силовой каркас на предварительно подготовленный фундамент и покрываются облицовочным материалом. Обычно в качестве облицовки используют сендвич – панели с различным наполнителем.

Это может быть и минеральная вата и пенополистирол. В результате всего вы получаете здание с большими помещениями, кроме того имеющего легкие прочные стены с хорошими теплотехническими характеристиками с минимумом затрат. Также отметим, что подобные здания отличаются достаточно большими пролетами между несущими колоннами, что позволяет максимально использовать его площадь для размещения станков, складирования материалов и т.д..

Если здание в дальнейшем будет применяться в качестве производственного помещения или складского помещения, то обычно дополнительной отделки оно не требует. А теперь хотелось бы остановиться поподробнее на основной теме статьи и рассказать о видах металлоконструкций, а также ценах, стоимости, сложностях возникающих в процессе их изготовления и других моментах, чтобы у читателя от нашей статьи возникло наиболее полное представление об этих строительных конструкциях.

Для начала отметим, что металлоконструкции бывают достаточно разнообразны. В первую очередь это фермы, также бывают колонны, прогоны, ригели, фахверки, связи. Сразу скажу, что в данной статье мы рассматриваем тему промышленного строительства, поэтому и речь будет идти не о заборах, беседках и навесах, в которых также используются металлоконструкции, но более мелкие, а о мощных силовых и не только металлических конструкциях.

Фермы.

Данный элемент металлоконструкций используется для распределения массы кровли, а также выпадающих на нее осадков в виде снега на несущие колонны. Обычно имеет вид двух или четырех балок связанных между собой раскосами в виде обрезков уголков различной толщины. Балки в ферме могут быть параллельными (для односкатной кровли) или располагаться в виде домика (для двускатной кровли).

Фермы позволяют создавать прочные конструкции для широкопролетных зданий (более 20 метров). Имеется ввиду, что расстояние между колонн будет именно таким. Если бы вы строили из бетона или кирпича, колонны пришлось бы располагать намного ближе друг к другу.

Колонны.

Данные элементы представляют собой длинные обрезки труб большого диаметра (200 – 377 мм) как квадратного так и круглого сечения на которых с помощью металлических пластин создаются опорные элементы для ферм и под фундамент, а также монтируются крепежные элементы для связей, фахверков и т.п. дополнительных конструкций каркаса здания. Как правило это наиболее сложный элемент из всех металлоконструкций. Особенно трудно собирать круглые колонны, поэтому цена за их создание наиболее высокая (до 20 тыс. рублей за тонну).

Прогоны.

Подобные элементы металлоконструкций представляют собой обрезки (по длине пролета между фермами) балок большой толщины. На них монтируется вся кровля и по сути по аналогии с кровлей из древесины они представляют собой стропила, разве что обрешетка на них не крепится. Монтируются они на болты в узлах крепления к фермам.

Ригели.

Данные элементы обычно производят из профильных труб. Размер трубы может быть и 40х60 мм, а может и 120х120 мм. Все зависит от размера возводимого здания. Ригеля частично связывают между собой другие строительные конструкции типа колонн, но в основном их предназначение – это возведение различного вида проемов под окна или ворота.

Связи.

Данные элементы являются силовыми конструкциями и служат для распределения горизонтальных усилий, возникающих в колоннах от нагрузки кровли. Обычно их изготавливают из равнополочных уголков. Если здание относительно невысокое, то связи выполняют из одинарных уголков. С их помощью колонны связывают крест накрест. Это может быть два колонны, а может и три. Колонны со связями располагаются в середине будущих стен зданий.

Если здание достаточно высокое и предполагает достаточно большие нагрузки на колонны, связи могут выполняться из двух уголков сваренных между собой с помощью пластин в нескольких местах. Крепеж связей осуществляется с помощью монтажных болтов в верхах и низах колонн. Если колонн три, то на центральной колонне связи крепятся на середине высоты. Обычно после монтажа места соединения колонн и связей проваривают.

Фахверки.

Данные металлоконструкции служат в качестве направляющих для монтируемой облицовки из плит. Для их изготовления используют либо профильную трубу, либо гнутый из листа швеллер, что значительно дешевле.

Листовые элементы.

Мы решили назвать их таким образом, так как они выполняются из металлических листов различной толщины (от 4 до 30 мм). Они могут нести роль крепежных элементов, ребер жесткости, а также опорных пластин и т.д.. Изготавливают их обычно с помощью гильотины методом рубки, либо разрезают газовым резаком. Первый метод более точный, однако требует дорогостоящего оборудования. Также очень сложно найти гильотину разрубающую металл толщиной более 12 мм.

На современном рынке можно найти также фирмы предоставляющие услуги по лазерной резке металла. Это можно сказать лучший вариант, так как точность изготовления пластин очень высокая и собирать конструкцию из данных деталей будет одно удовольствие. Минусом данного вида резки является относительно небольшой размер заготовок для оборудования (1,5 х 3 метра), в то время как стандартный размер листа металла 1,5 х 6 метров. Да и скорее всего резать металл толщиной более 10 мм хозяева откажутся.

Несущий каркас промышленного здания

Каркас – это основная несущая конструкция здания, состоящая из вертикальных и горизонтальных конструкций (колонн и балок), а также необходимых связей. Каркас воспринимает вертикальные и горизонтальные нагрузки, после чего передает их на фундаментные конструкции. В этом заключается суть работы каркасных сооружений.

Чаще всего производственные здания возводятся именно по каркасной схеме. В качестве основных каркасных схем применяются стоечно-балочные системы, выполняемые из унифицированных железобетонных или металлических конструкций. В конструкциях одноэтажных однопролетных промышленных зданий получили широкое распространение рамные и арочные каркасы (работа последних обусловлена появлением усилий распора). В случаях, если несущие конструкции покрытий выполнены в виде пространственных систем (например, куполов, сводов, оболочек и т.д.), то такие конструкции одновременно являются продольными и поперечными элементами несущего остова здания.

Попробуй обратиться за помощью к преподавателям

При выборе материала основных конструкций промышленных зданий следует учитывать габаритные размеры самого здания, его пролетов, параметры воздушной среды производства, наличие агрессивных факторов и прочие аспекты. Интересно, что стоимость самих материалов или конструкций, а также их транспортировка нередко превышает 60% общей стоимости строительства сооружений. В этой связи одной из актуальных задач на сегодняшний день является снижение материалоемкости и массы основных конструктивных элементов здания.

Как уже отмечалось выше, при проектировании промышленных зданий возможно два основных варианта выполнения каркаса: железобетонный и металлический.

В отдельных случаях при соответствующем обосновании допускается применять неполный каркас с несущими каменными стенами. Процесс подбора каркаса – весьма ответственный этап, поскольку для максимально компромиссного решения необходимо учесть все параметры пролетов, грузоподъемности кранов и внутрицехового технологического оборудования.

Задай вопрос специалистам и получи ответ уже через 15 минут!

Следует заметить, что при выборе строительных материалов и вида конструкций необходимо учитывать специфику местных строительных производств, а также климатические условия строительной площадки.

Несущий каркас промышленного здания состоит из поперечных рам, которые формируются при помощи колонн и несущих конструкций покрытия (например, ферм или балок). В состав несущих элементов входят также фундаментные, подкрановые и обвязочные балки. Каркас многоэтажного промышленного здания из унифицированных железобетонных элементов заводского производства может быть решен как с помощью балочных, так и безбалочных перекрытий.

Каркас здания с балочными перекрытиями состоит из поперечных рам, на ригели которых опираются плиты перекрытий. Рамы каркаса состоят из вертикальных элементов (колонн), и горизонтальных элементов (ригелей), которые соединяются между собой в узлах. Поперечная рама каркаса обеспечивает жесткость сооружения в поперечном направлении. Плиты покрытий (перекрытий), совместно с подкрановыми балками и вертикальными связями по колоннам – в продольном.

При больших горизонтальных внешних воздействиях в продольном направлении здания предусматривают ригели, жестко сопряженные с колоннами. Таким образом получается продольная рама каркаса.

Фахверки металлические

10.3.2. Фахверк стенового ограждения

Фахверк подразделяют на торцевой и продольный.

Торцевой фахверк (рис. 10.7) состоит из стоек, располагаемых по всей длине торцевой стены и служащих опорами для ригелей каркаса стен. Опорами стоек сверху служат поперечные связевые фермы (сеч. 4 — 4, рис. 10.7). Опирание стойки фахверка производят через листовой шарнир, позволяющий передавать ветровую нагрузку с торцевой стены на стойку, но не препятствовать деформациям ригелей рам (рис. 10.8). При большой высоте здания, когда до низа ригелей рам более 15. 18 м, устраивают промежуточные опоры для фахверковой стойки в виде промежуточной ветровой фермы или балки (сеч. 3 — 3, рис. 10.7), совмещаемой обычно с уровнем подкрановой конструкции, что одновременно

обеспечивает проход по всему периметру здания на соответствующей отметке.

Разбивка стоек в плане зависит от количества и размеров проемов, проездов и конструктивного решения стены. При больших габаритах ворот часть стоек фахверка может оказаться в пределах габарита этого проема и в этом случае низ стойки опирают на горизонтальный надворотный ригель.

Другими элементами торцевого фахверка являются ригели 2 (см. рис. 10.7), которые устанавливают с шагом до 3. 4 м по длине стойки. Ригели делят на опорные, способные воспринимать вес стены или ее части и давление ветра; рядовые (промежуточные) ригели, воспринимающие только давление ветра, а при наличии оконного заполнения, служащие еще для крепления импостов окон.

Продольный фахверк устраивают в том случае, когда шаг колонн поперечных рам больше длины панелей стенового ограждения, а также в случае применения для стен асбестоцементных листов и стального профнастила. Он может состоять только из системы ригелей при шаге колонн не более 12 м; при большем шаге колонн, как правило, вводятся дополнительно промежуточные фахверковые стойки.

Верх стоек продольного фахверка крепят через листовые шарниры к продольным горизонтальным связевым фермам в плоскости нижних или верхних поясов ригелей поперечных рам. При длине стоек более 15. 18 м для них устраивают дополнительные опоры на уровне подкрановых конструкций.
