Использование масляно-клеевой шпаклевки для отделочных работ

Описание и состав

Шпатлевка масляно-клеевая прекрасно выравнивает бетонные, гипсокартонные, деревянные и каменные стены. Этот материал хорошо исправляет дефекты стен: трещины, выбоины, щели. Эти шпаклевки бывают и для пожароопасных, и для взрывоопасных зон. Есть шпатлевка клеевая для обработки стен под покраску (любой краской), обойный клей (под наклейку обоев). Существует масляно клеевая шпаклевка повышенной белизны, которая часто используется для художественного оформления стен и потолка.

Шпатлевка масляно клеевая имеет следующие технические характеристики, регламентируемые ГОСТ 10277-90 (ГОСТ — государственный стандарт). Согласно ГОСТ, шпаклевка должна иметь следующие технические показатели:

Сухая шпаклевка

1. Расход материала: от 0,5 до 4 кг на 1 квадратный метр. Расход зависит от толщины наносимого слоя шпатлевки, наличия на поверхности стен или потолка различных дефектов (щелей, выбоин).
2. Форма отпуска — сухая смесь, упакованная в бумажные пакеты объемом 1,5, 5, 8, 15, 30, 50 килограмм, или пастообразное вещество, упакованное в ведра емкостью 0,5, 1, 1, 5, 3, 5, 10, 15, 30 литров (указан объем упаковочного ведра, а не масса материала).
3. Сухая смесь должна разводиться чистой водой и наноситься на поверхность шпателем из нержавеющей стали (нельзя применять резиновые или полимерные шпатели).
4. Шпаклевка может иметь цвета, отличные от белого, согласно ГОСТ.
5. В составе: олифа, масла, клей (КМЦ), мел, мыло, вода. В зависимости от марки, ингредиенты могут иметь различные виды (например, иногда клей КМЦ заменяют на ПВА) и различные пропорции.
6. Условия для нанесения — температура не ниже +5 оС, влажность — 65%.
7. Время высыхания нанесенного материала составляет от 2 до 4 часов.
8. Способность заполнения — до 1 мм.
9. Хранение в заводской упаковке при температуре не ниже 0°С, не более 12 месяцев с момента изготовления.

Следует отметить, что ГОСТ допускает некоторые отклонения в указанных характеристиках. ГОСТ разрешает использование различных материалов и веществ, имеющих параметры, аналогичные материалам и веществам, указанным в ГОСТ.

При внесении изменений в состав шпаклевки производитель обязан уведомить органы госконтроля и потребителей об этом.

ГОСТ не регламентирует процентное соотношение веществ в материале. Например, олифа, которая используется в качестве связующего вещества, в некоторых шпатлевках может составлять 5%, а в некоторых — 7-8%. Для каждого конкретного вида шпаклевки существует дополнительный нормативный документ — технические условия (ТУ), регламентирующий состав и технология изготовления.

Что это такое?

Стартовые шпаклевки применяют для того, чтобы делать ровными различные поверхности. Такие материалы хорошо подходят для следующих основ:

• каменные;
• бетонные;
• кирпичные.

Они подходят для оштукатуренных потолков, стен. С помощью таких материалов выравнивают основы с выбоинами, сколами, трещинами – они позволяют устранять самые разные дефекты. Стоит отметить, что стартовая шпатлевка отличается от финишного материала: она дешевле и отличается более плотной консистенцией.

Качественные стартовые шпаклевки имеют следующие характеристики:

• устойчивость к возникновению трещин (однако для этого необходимо учитывать определенные рекомендации при приготовлении и нанесении материала);
• способность достаточно быстро становиться сухой;
• экологичность.

Производители предлагают шпаклевочные материалы, специально предназначенные для наружных или внутренних отделочных работ. Чтобы шпатлевка лучше сцеплялась с основой, на поверхность можно сначала нанести грунтовку.

Многих людей, собирающихся использовать стартовую шпаклевку, интересует, можно ли на этот материал сразу клеить обои (без использования дополнительных покрытий). Возможны разные ситуации. Если обои тонкие, лучше предварительно нанести на поверхность финишный раствор.

Расход шпаклевки в значительной степени зависит от того, к какому типу относится обрабатываемая основа. Собираясь приобретать шпаклевочный материал, нужно осмотреть всю поверхность: так вы сможете учесть каждый нюанс и правильно рассчитать необходимое количество раствора.

Разведение и нанесение шпаклевки

Перед началом работ со шпаклевкой нужно изучить требования техники безопасности. Нанесение массы производится в хорошо проветриваемом помещении, но без допущения сквозняков. Руки во время всех действий защищают перчатками, а при шлифовании применяют респиратор. Масляные составы могут загораться, поэтому нельзя трудиться вблизи источников открытого огня.

Подготовка поверхности к работе

Подготовку основания производят еще до открытия банки со шпаклевкой, поскольку этот процесс может занять много времени. Трещины, любые иные дефекты глубиной более 4 мм заштукатуривают отдельно, после дожидаются высыхания массы. Стены или другие поверхности очищают от жира, масла, грязи, пыли, загрязнений, чтобы улучшить силу сцепления со шпаклевкой.

Если имеются отслаивающиеся участки, отваливающиеся куски, их убирают и производят оштукатуривание. Когда стена покрыта масляной краской, ее очищают при помощи грубой шкурки, затем стирают пыль влажной тряпкой, дают поверхности просохнуть. В окончание подготовительного этапа обрабатывают основание грунтовкой, средством против грибка, оставляют для высыхания. В качестве грунтовки применяют готовые покупные составы или разведенный водой латекс (6:1).

Необходимые инструменты

Для работы понадобится минимальный набор инструментов и иных приспособлений:

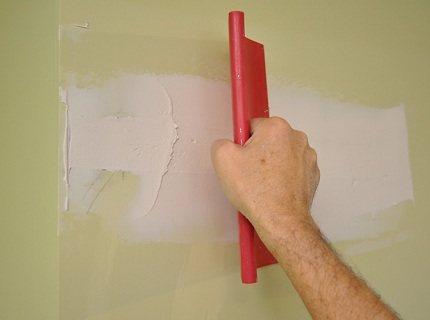

1. Шпатели. Большим шпателем наносят материал на стену и растирают его, маленьким — набирают из банки и обрабатывают труднодоступные места. Угловым шпателем отделывают внешние и внутренние углы.
2. Деревянная палочка. Используется для перемешивания шпаклевки непосредственно перед работой.
3. Наждачная бумага или строительная терка. Помогают в затирании поверхности после высыхания шпаклевки.
4. Удобная емкость. Если куплена шпаклевка в большой упаковке, лучше откладывать ее порциями в банку, ведерко. В противном случае основная масса может пересохнуть и покрыться коркой.

Нанесение состава

После раскрытия банки масса хорошо перемешивается. Если срок годности подходит к концу или же смесь сама по себе кажется слишком густой, ее можно разбавить олифой до нужной консистенции. Материал наносят на стены или иные поверхности шпателем (металлическим или резиновым) слоем не более 2 мм. Превышение этой цифры возможно только в местах, где имеются неровности.

Примерно через 7-8 часов приступают к шлифованию поверхности наждачкой или теркой. Через сутки шлифовать стены будет слишком сложно, ведь покрытие обретет полную прочность. Если требуется выполнить второй слой материала, выжидают всего 3-4 часа с момента нанесения первого, и приступают к повторной работе.

Важно лишь заранее отшлифовать и обеспылить покрытие. Перед выполнением декоративной отделки придется еще раз загрунтовать стены — в противном случае на них могут выступить масляные пятна

Шпаклёвка масляно-клеевая – разбираемся в достоинствах и ищем недостатки

Шпаклёвочная смесь, в основе которой лежит олифа, используется для создания ровных поверхностей с последующей чистовой отделкой. На обработанные ею основания можно клеить обои, виниловые пленки и подобную продукцию. Поверхности разрешается окрашивать красками различного происхождения: масляными, водоэмульсионными и пр. Среди явных преимуществ стоит выделить то, что шпаклевка легко наносится. Необходимо упомянуть, что продукт продается в готовом виде, поэтому отпадает необходимость в самостоятельном замешивании раствора.

Как уже упоминалось, шпаклевку можно применять к поверхностям из любых материалов, кроме этого, он имеет небольшую стоимость, что делает ее пригодной для использования на больших площадях. Она пластична, поэтому справится с ней даже человек, не имеющий спецподготовки. Состав сохнет очень быстро, по этой причине последующий слой или чистовое покрытие можно наносить, не дожидаясь долгого времени, как это обстоит с цементными составами. Такое преимущество перед другими видами шпатлёвок помогает сокращать ремонтные работы в разы.

Продукт экологически чистый и не содержит вредных веществ, что позволяет с успехом применять составы внутри помещений без опаски за здоровье. Небольшой специфический запах, который может проявляться при работе с материалом, является следствием использования технической олифы. Особенно это характерно для смесей шпаклёвок, специально предназначенных для деревянных поверхностей. Справиться с этим поможет проветривание помещения. Поверхность после нанесения остается паропроницаемой и не выделяет опасных веществ даже при нагревании.

Наряду с вышеперечисленными плюсами использования масляно-клеевых составов стоит не забыть упомянуть и про недостатки, коих не лишен продукт. Шпатлевка плохо переносит воздействие влаги и постоянный контакт с водой. По этой причине не рекомендуют ее к использованию при отделке стен в ванной комнате. Стоит отметить, что на обработанные масляно-клеевой шпаклевкой поверхности нельзя наклеить керамическую плитку и подобные материалы, а также деревянные панели.

Масляно-клеевая шпатлевка очень быстро сохнет, что существенно сокращает время ремонтных работ

Шпатлёвка не предназначена для длительного хранения, так как теряет свои пластичные свойства со временем. Ее не рекомендуют использовать в неотапливаемых помещениях, потому что при минусовых температурах она начинает разрушаться и полностью приходит в негодность. Нельзя использовать шпатлевку на поверхностях, которые будут подвергаться интенсивному механическому воздействию. Существенным минусом использования смеси является то, что она не всегда совместима с финишной отделкой, поэтому ее стоит применять преимущественно в том случае, когда планируется обрабатывать поверхность материалами на масляной основе.

Важно! Шпаклёвка довольно капризна, поэтому работы стоит производить при температуре не ниже 10°С – оптимально 20–22°С и влажности до 70%.

Сфера применения отделочного материала

Рассматриваемый материал является интересным для применения в строительстве благодаря своему составу. На отечественном рынке он получил широкое распространение. Ведь не только на бетон или штукатурку его можно наносить, но и на деревянную поверхность.

Основные направления использования:

• Выравнивание поверхности перед окраской или поклейкой обоев.
• Заполнение трещин или царапин.

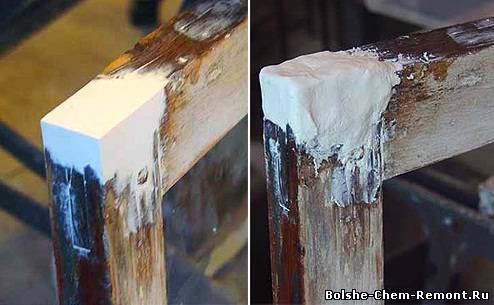

• Реставрационные работы деревянных оконных рам или же дверей.

Материал прекрасно поддаётся шлифовке, и это позволяет придать в последующем ему любую форму после высыхания. Поэтому дизайнеры часто рекомендуют материал для оформления декоративной лепнины.

Данная шпаклёвка рекомендуется специалистами для использования из-за своей доступности, экологичного состава и долговечности. Производители в большинстве случае выпускают готовую массу, которую не требуется разбавлять водой, а можно сразу наносить на любую поверхность после перемешивания. Единственное, что ограничивает применение данного материала — высокая влажность отделываемого помещения.

ГОСТ 10277-90

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШПАТЛЕВКИ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 10277-90

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Срок действия
с 01.01.91
до 01.01.96

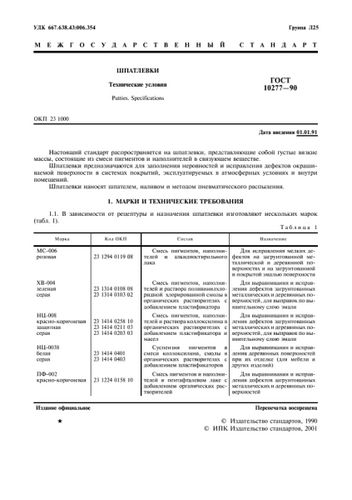

Настоящий стандарт распространяется на шпатлевки, представляющие собой густые вязкие массы, состоящие из смеси пигментов и наполнителей в связующем веществе.

Шпатлевки предназначаются для заполнения неровностей и исправления дефектов окрашиваемой поверхности в системах покрытий, эксплуатируемых в атмосферных условиях и внутри помещений.

Шпатлевки наносят шпателем, наливом и методом пневматического распыления.

1. Марки и технические требования

1.1. В зависимости от рецептуры и назначения шпатлевки изготовляют нескольких марок (табл. 1).

1.2. Шпатлевки изготовляют в соответствии с требованиями настоящего стандарта по рецептурам и технологическим регламентам, утвержденным в установленном порядке.

1.3. Характеристики

1.3.1. Шпатлевки ХВ-004, НЦ-008, МС-006, ПФ-002 наносят шпателем или методом пневматического распыления, шпатлевку НЦ-0038-шпателем или наливом.

1.3.2. Для разбавления шпатлевки ХВ-004 применяют растворители Р-4, Р-4А или Р-5, Р-5А по ГОСТ 7827, шпатлевок НЦ-008, НЦ-0038-растворители 645 или 646 по ГОСТ 1818Р, шпатлевки МС-006-ксилол по ГОСТ 9410 пли ГОСТ 9949, шпатлевки ПФ-002 -уайт-спирит (нефрас-С4-155/200) по ГОСТ 3134, скипидар по ГОСТ 1571 или смесь уайт-спирита с сольвентом по ГОСТ 1928 или ГОСТ 10214 в соотношении 1 : 1 (по массе).

1.3.3. Шпатлевки должны соответствовать требованиям, приведенным в табл. 2.

1.3.4. Требования безопасности

1.3.4.1. Шпатлевки являются токсичными и пожароопасными материалами.

Показатели токсичности и пожароопасности компонентов приведены в табл. 3.

Таблица 2

Примечание. Норма по показателю 5 для вискозиметра типа ВЗ-246 с диаметром сопла 6 мм не является браковочной до 01.01.93. Норма по показателю 5 для вискозиметра типа ВЗ-1 действует до 01.01.93. При определении внешнего вида наличие царапин для шпатлевки МС-006 не является браковочным.

Таблица 3

1.3.4.2. При производстве и применении шпатлевок должны соблюдаться правила промышленной санитарии и пожарной безопасности по ГОСТ 12.3.005.

1.3.4.3. Все работы, связанные с изготовлением и применением шпатлевок, должны проводиться в цехах, снабженных приточно-вытяжной вентиляцией и противопожарными средствами по ГОСТ 12.1.005.

1.3.4.4. Лица, связанные с изготовлением и применением шпатлевок, должны быть обеспечены средствами индивидуальной защиты по ГОСТ 12.4.011.

1.3.4.5. Средства тушения пожара при производстве и применении шпатлевок: песок, кошма, углекислотные огнетушители ОУ-2 или ОУ-5 по ГОСТ 7276, пенные огнетушители ОХП-10 или ОВП-100, огнетушители марок ОП-05, пенные установки, инертные газы.

1.3.4.6. При производстве шпатлевок образуются твердые, жидкие и газообразные отходы, которые могут вызвать загрязнение атмосферного воздуха и воды.

Контроль за соблюдением предельно допустимых выбросов (ПДВ) должен осуществляться в соответствии с ГОСТ 17.2.3.02. Все твердые и жидкие отходы, образующиеся после фильтрации, промывки оборудования, коммуникации, чистки окрасочных камер в виде загрязненных растворителей и использованных фильтров, должны быть собраны в специальные автоцистерны и емкости, своевременно вывезены и подвергнуты ликвидации в соответствии с порядком накопления, транспортировки, обезвреживания и захоронения промышленных отходов.

1.4. Маркировка

1.4.1. Маркировка шпатлевок — по ГОСТ 9980.4.

1.4.2. На транспортную тару должны быть нанесены манипуляционный знак «Боится нагрева» по ГОСТ 14192, знак опасности и классификационный шифр группы опасных грузов 3212 по ГОСТ 19433. серийный номер ООН — 1139.

1.5. Упаковка

1.5.1. Шпатлевки всех марок упаковывают по ГОСТ 9980.3.

1.5.2. Металлические банки со шпатлевкой, предназначенных для розничной торговой сети, допускается упаковывать в ящики из сплошного склеенного картона.

2. ПРИЕМКА

2.1. Правила приемки — по ГОСТ 9980.1.

2.2. Показатель 10 табл. 1 для шпатлевки НП-0038 и показатели 11 и 12 для шпатлевок МС-006, ХВ-004 и НЦ-008 изготовитель определяет периодически в каждой десятой партии.

2.3. При получении неудовлетворительных результатов периодических испытаний изготовитель проверяет каждую партию до получения удовлетворительных результатов испытаний подряд не менее чем в трех партиях.

3. МЕТОДЫ ИСПЫТАНИЙ

3.1. Отбор проб — по ГОСТ 9980.2.

Перед испытанием пробы шпатлевок в плотно закрытой таре доводят до температуры (20±2)°С.

3.2. Подготовка образцов к испытанию

3.2.1. Для шпатлевки НЦ-0038 все показатели определяют на деревянных пластинках размером 70´150 мм толщиной 5-10 мм.

Для шпатлевок других марок эластичность шпатлевочного покрытия при изгибе определяют на пластинках из черной жести по ГОСТ 13345 размером 70´170 мм и толщиной 0,25-0,32 мм. Остальные показатели определяют на пластинках из стали марок 08 кп или 08 пс по ГОСТ 16523 размером 70х150 мм и толщиной 0,8-0,9 мм.

Пластинки для нанесения шпатлевок подготавливают по ГОСТ 8832, разд. 3.

Для нанесения шпатлевок ПФ-002, МС-006, ХВ-004 и НЦ-008 применяют пластинки, предварительно загрунтованные грунтовкой ГФ-021 по ГОСТ 25129- или ГФ-0119 по ГОСТ 23343, или другими взаимозаменяемыми грунтовками. Поверхность грунтовки после высыхания шлифуют шлифовальной шкуркой зернистостью 4-6 по ГОСТ 6456 или ГОСТ 10054.

При разногласиях в оценке качества шпатлевок следует применять грунтовку марки ГФ-021.

3.2.2. Шпатлевку марки МС-006 наносят на пластинки шпателем без трафарета. Толщина шпатлевочного покрытия после высыхания должна быть 40-50 мкм.

Остальные шпатлевки наносят на подготовленные пластинки шпателем при помощи специального устройства.

Устройство для нанесения шпатлевок (черт. 1-4) состоит из стальной плиты, к которой прикреплены четыре скобы с упорными барашками, прижимной стальной рамки и металлических трафаретов различной толщины. Поверхности плиты и рамки должны быть пришлифованы.

Подготовленную пластинку плотно зажимают между плитой и трафаретом при помощи рамки и упорных барашков и металлическим шпателем наносят на нее шпатлевку до краев трафарета, снимая избыток. Размер выреза в трафарете-50х130 мм.

При нанесении шпатлевок ХВ-004 и НЦ-008 применяют трафарет толщиной 0,3 мм, шпатлевки ПФ-002-трафарет толщиной 0,5 мм. Толщина шпатлевочного покрытия после высыхания должна быть для шпатлевки НЦ-008 не более 120 мкм, для шпатлевки ХВ-004-не более 150 мкм, для шпатлевки ПФ-002-не более 400 мкм.

При нанесении шпатлевки НЦ-0038 для определения цвета, внешнего вида, времени высыхания и способности шлифоваться применяют трафарет толщиной 0,5 мм. Толщина шпатлевочного покрытия после высыхания должна быть 100-150 мкм. При определении теплостойкости шпатлевку НЦ-0038 наносят по трафарету толщиной 1,5 мм. Толщина шпатлевочного покрытия после высыхания должна быть не более 500 мкм.

Шпатлевки сушат при температуре и в течение времени, указанных в табл. 2. Для определения теплостойкости шпатлевки НЦ-0038 образцы сушат при температуре (20±2)°С в течение 6 ч. Для определения эластичности при изгибе шпатлевки ПФ-002 образцы сушат при температуре (20±2)°С в течение 24 ч, после сушки поверхность шпатлевки шлифуют шлифовальной шкуркой зернистостью 4-6 по ГОСТ 10054 при смачивании водой и выдерживают на воздухе при температуре (20±2)°С в течение 1 ч.

Перед горячей сушкой пластинки с нанесенной шпатлевкой ПФ-002 выдерживают при температуре (20±2)°С в течение 3 ч. После горячей сушки пластинки охлаждают до температуры (20±2)°С.

Толщину шпатлевочного покрытия изменяют микрометром типа МР по ГОСТ 4381.

3.3. Цвет шпатлевок определяют визуально при искусственном или естественном рассеянном свете. Цвет шпатлевки НЦ-0038 определяют путем сравнения с утвержденными контрольными образцами цвета.

3.4. Внешний вид шпатлевочного покрытия после высыхания определяют визуально путем осмотра поверхности до и после шлифования при искусственном или естественном рассеянном свете. Шлифование проводят (без применения воды) шлифовальной шкуркой зернистостью 4-6 по ГОСТ 6456 или ГОСТ 10054.

При разногласиях цвет и внешний вид шпатлевочного покрытия определяют при естественном свете.

3.5. Время и степень высыхания определяют по ГОСТ 19007.

При определении времени высыхания допускается удаление бумаги любым способом, не приводящим к видимым повреждениям шпатлевочного покрытия.

3.6. Вязкость шпатлевок определяют по ГОСТ 8420.

Перед определением вязкости шпатлевки разбавляют растворителями.

Шпатлевки ХВ-004, НЦ-008 и НЦ-0038 разбавляют ацетоном по ГОСТ 2768 в соотношении по массе 4: 1 соответственно.

Шпатлевку МС-006 разбавляют ксилолом по ГОСТ 9410 или ГОСТ 95-49 в соотношении по массе 5 : 1 соответственно.

3.7. Стекание шпатлевки ПФ-002 с вертикальной поверхности определяют визуально на одном образце. Для этого пластинку с нанесенной шпатлевкой устанавливают в вертикальном положении (по длине пластинки) и выдерживают ее при температуре (20±2)°С в течение 30 мин. Шпатлевка не должна стекать.

3.8. Массовую долю нелетучих веществ определяют по ГОСТ 17537, п. 1.4.4.

Навески шпатлевок ПФ-002 и МС-006 нагревают в сушильном шкафу при температуре (140±2)°С, навески шпатлевок ХВ-004, НЦ-008 и НЦ-0038 нагревают в сушильном шкафу при температуре (105±2)°С.

Первое взвешивание проводят через 1 ч сушки, последующие взвешивания — через каждые 30 мин до достижения постоянной массы.

Допускается определять массовые доли нелетучих веществ под инфракрасной лампой при тех же температурах.

При разногласиях в оценке за окончательный принимают результат определения, проведенного в сушильном шкафу.

3.9. Определение способности шлифоваться

Испытание проводят на одном образце. После высыхания поверхность шпатлевок ПФ-002, МС-006, ХВ-004 и НЦ-008 шлифуют водостойкой шлифовальной шкуркой зернистостью 4-6 по ГОСТ 10054.

Шлифование проводят равномерно по всей поверхности, смачивая ее водой. После шлифования поверхность шпатлевки промывают водой и насухо протирают мягкой тканью.

Шпатлевка соответствует настоящему стандарту, если при шлифовании в течение 15 мин она не размокает и образуется ровная матовая поверхность.

Поверхность шпатлевки НЦ-0038 шлифуют шлифовальной шкуркой зернистостью 4-6 сухим методом. Допускается легкое засаливание шкурки.

3.10. Определение теплостойкости шпатлевки

Три пластинки со шпатлевкой НЦ-0038, подготовленные в соответствии с п. 3.2.2, помещают в сушильный шкаф и выдерживают при температуре 65-70°С в течение 8 ч, затем вынимают, охлаждают в течение 2 ч и осматривают.

Шпатлевочное покрытие не должно иметь трещин, видимых невооруженным глазом.

3.11. Определение эластичности при изгибе

Эластичность шпатлевочного покрытия при изгибе определяют с помощью прибора, показанного на черт. 5.

Прибор состоит из металлической плиты, к которой прикреплены полуцилиндры диаметром 100 и 50 мм, подвижной рамки с прижимным валиком для прижатия пластинки к цилиндрической поверхности, винта крепления и деревянной подставки.

Пластинку при помощи винта крепления укрепляют одним концом на приборе и при опускании рамки в горизонтальное положение прижимают валиком к цилиндрической поверхности.

Испытание проводят на трех образцах. Подготовленные образцы выдерживают в течение 2 ч в сушильном шкафу: шпатлевки ХВ-004, НЦ-008 — при температуре 60-70°С, шпатлевку МС-006 — при температуре 90-100°С. Затем пластинки вынимают и охлаждают в течение 30 мин.

Шпатлевки считают соответствующими настоящему стандарту, если на их поверхности при изгибе по полуцилиндру 100 или 50 мм не образуется трещин, видимых невооруженным глазом. Трещины на расстоянии до 15 мм от краев шпатлевочного покрытия в расчет не принимают.

3.12. Определение прочности при ударе

Прочность шпатлевочного покрытия при ударе определяют по ГОСТ 4765 на приборе типа У-1. Образцы шпатлевок ХВ-004 и НЦ-008 перед испытанием выдерживают в сушильном шкафу при температуре 60-70°С в течение 2 ч с последующим охлаждением в течении 30 мин.

4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1. Транспортирование и хранение шпатлевок — по ГОСТ 9980.5.

5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

5.1. Изготовитель гарантирует соответствие шпатлевок требованиям настоящего стандарта при соблюдении условий транспортирования и хранения.

5.2. Гарантийный срок хранения шпатлевок всех марок- 6 мес. со дня изготовления.

Устройство для нанесения шпатлевок

Черт. 1.

Черт. 2

Черт. 3

Черт. 4

Прибор для определения эластичности шпатлевок при изгибе

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством химической и нефтеперерабатывающей промышленности СССР

РАЗРАБОТЧИКИ

В. В. Задымов

, канд. хим. наук;
Э. Н. Шубина
, канд. техн. наук:
Н. В. Лукьянова
, канд. техн. наук;
Н. Б. Гурова
;
О. Б. Бабаева
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 25.01.90 № 85

3. Периодичность проверки — 5 лет

4. ВЗАМЕН ГОСТ 10277-76 в части марок ПОР-002, МО-006, ХВ-004, НЦ-008

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

СОДЕРЖАНИЕ

Рекомендации по выбору

Приобрести масляно-клеевую шпаклевку отличного качества можно лишь в специализированных точках. Но даже они не являются гарантией. Поэтому нужно запомнить, что все масляно-клеевые шпаклевки должны соответствовать выше заявленному стандарту (ГОСТ 10277-90). Покупка такого состава – залог не только качества, но и экологичности шпаклевки.

Стоит также отметить, что хоть шпаклевочный состав и признан экологичным, однако некоторые растворы, в частности для обработки деревянных оснований, вместо обычной нетоксичной олифы могут содержать олифу технического происхождения, характеризующуюся незначительными химическими запахами.

Безусловно, это не повод отказаться от покупки, ведь достаточно слегка проветрить помещение, и запах химии быстро улетучится

Но в целях элементарных мер предосторожности, особенно, если в строении присутствую дети или аллергочувствительные люди, все же лучше переплатить и купить состав с обычной олифой

Как и большинство составов, шпаклевка масляно-клеевая реализуется в сухом и пастообразном виде. Второй тип более дорогостоящий и его невозможно загустить при необходимости. Но в случае чрезмерной изначальной густоты ГОСТ допускает разведение незначительным количеством олифы.

Чтобы раствор лучше лег на поверхность, ее целесообразно оштукатурить. Металлические же и деревянные основания – тщательно зашкурить.

Даже при учете недостатков универсальная масляно-клеевая шпаклевка по праву признана одним из лучших составов для внутренних выравнивающих работ.

Полученный слой будет отличаться не только долговечностью, но и надежностью, а уникальная совместимость смеси с любым типом основания делает ее практически незаменимой.

Нюансы при работе с масляно-клеевыми шпатлевками

Кроме достоинств, шпаклевки на масляно-клеевой основе имеют и недостатки. Главный недостаток — эти шпаклевки плохо взаимодействуют с материалами, не содержащими масла, клей или олифу. На эти шпаклевки нельзя клеить кафель или деревянные панели. Эти шпатлевки нельзя применять для наружной отделки стен: они разрушаются при температурах ниже 0°С, а также под воздействием ветра и дождя.

Для лучшей отделки деревянных стен или потолка в шпаклевку стоит дополнительно добавить олифу. Некоторые производители материалов оговаривают количество возможных добавок, но наиболее часто добавляют 5% олифы от общей массы разведенной шпаклевки. Также олифу можно и не добавлять, а использовать ее как грунтовку. После завершения грунтования на деревянные поверхности наносится слой олифы.

Полимерные потолочные шпаклевки

Шпаклевочные смеси, создаваемые на основе полимерных связующих компонентов, бывают латексными и акриловыми. Они отличаются универсальностью и их можно применять во влажных помещениях и там, где наблюдаются перепады температур.

Какой шпаклевкой шпаклевать потолок для его выравнивания в жилых комнатах? Специалисты советуют использовать латексную смесь, поскольку она имеет пластичный и прочный состав без резкого запаха. Ее продают как в сухом, так и в готовом состоянии.

К плюсам сухой шпаклевки относится более доступная стоимость и возможность хранить их продолжительное время. На упаковках всегда имеется инструкция, в которой указаны пропорции их приготовления. Для этого нужно подготовить емкость и дрель с насадкой-миксером.

Наносят полимерную шпаклевку для потолка несколькими слоями, каждый из них не может превышать 3-5 миллиметров. Чтобы один слой полностью высох, потребуется от 12 до 24 часов в зависимости от компании-производителя.

Полимерные составы схватываются быстрее, чем цементный или гипсовый материал, образуют гладкое покрытие, не дают трещин и усадки. Разведенные смеси можно применять в течение 10 часов. Единственный недостаток, имеющийся у них – высокая стоимость.

Сфера использования масляной шпаклевки: основные направления

В процессе анализа масштаба сферы использования масляной и масляно-клеевой шпаклевки, необходимо отметить тот факт, что одно из достоинств данного материала – пластичность способно существенно расширить сферу его использования.

Рассмотрим основные направления применения масляной шпаклевки:

• Выравнивание оштукатуренных, деревянных, бетонных и даже металлических поверхностей перед непосредственной их покраской;
• Подготовительная обработка стен и потолков перед их финишной отделкой;
• Масляная шпаклевка используется для исправления дефектов плоскостей, подвергающихся выравниванию;
• Используется для заделки технических отверстий, трещин и щелей;
• Практикуется использование масляной и масляно-клеевой шпаклевки в качестве материала для ремонта мебели и предметов интерьера.

Виды клеев

Чтобы выбор клеящего состава был сделан правильно, нужно точно знать, к какому материалу предполагается приклеивать листы пеноплекса. Неправильный выбор и плохое качество клеящего средства становятся причиной разрушения всей утеплительной конструкции.

Полиуретановые

Полиуретановый клей для крепления утеплителя удобен даже для новичков, поскольку выпускается в форме аэрозоля. Средство экономичное, не требует размешивания, сразу после покупки готово к использованию.

• Инста-стик. Форма выпуска – баллоны по 0,75 л. Расходуется 1 б. на 12-15 м². Время сцепки – 20 мин. Предел прочности – до 400 тыс. ПА. Может промерзать. Нельзя использовать при отрицательных температурах.
• Титан Стиро-753. Расход – 1 б. на 14 м². Предел прочности – 600 тыс. Па. Время сцепки – 15 мин..
• Пеносил Fix&Go Montage. Это морозостойкий состав, применение возможно при t °C от -65 до +130 °C.

Полимерные клеи

Клей для пеноплекса полимерного типа продаётся в небольших баллончиках. Использование оправдано, когда плиты нужно приклеить к металлу. Средства схватываются моментально. Исправить неправильное положение элементов утеплительной конструкции не удастся, поэтому новички редко используют полимерные смеси.

Момент. Влагостойкий, термоустойчивый состав, который продаётся в таре объёмом от 250 мл до 1 л. Маленькой упаковки хватает на поклейку 4-5 м. кв. поверхности.

Эмфиколь 225. Имеет такие же характеристики, как и «Момент». Использовать лучше снаружи, поскольку после внутренних работ нужно 2-3 дня проветривать помещение.

Минеральные

В основе минеральных смесей цемент, обычный и мелкозернистый гипс. Продаются в сыпучей форме, перед использованием нужно замешивать. Из-за быстрого затвердения клей нужно делать небольшими порциями, которые сразу используются.

Смесь схватывается 1,5-4 ч., что даёт много времени для изменения положения листов и устранения допущенных дефектов.

Минеральными смесями можно клеить только на предварительно прогрунтованную основу. Без обработки грунтом соединение будет непрочным. Для качественного приготовления однофактурной смеси используется строительный миксер.

• Ceresit CT 83. Можно приклеить материал к любой основе. Усиление на отрыв – 500 кПА, морозостойкий.
• Атлас Stopter K-20. Предел прочности – 600 тыс. Па. Время жизнеспособности – 4 ч. Расходуется 4,4 кг на м². Состав дополнен армирующим волокном.

Фасуются в мешки по 5-25 кг.

Если на упаковке указана маркировка F50, значит, средство для работ внутри помещения.

Класс морозостойкости F100 предполагает использование клея для наружных работ.

Гидроизоляционные составы

К группе относится битумный, акриловый и каучуковый составы. Продаются в виде мастик.

Акриловыми гидроизоляционными составами клеят плиты к металлическому, деревянному, бетонному, кирпичному основанию. Можно соединить два листа утеплителя между собой, склеить его с пенофолом. Смеси имеют небольшой расход, пригодны для внутреннего и внешнего утепления.

Битумная мастика

Можно работать при пониженных температурах. Клеят утеплитель на битумную мастику целиком или заполняют ею стыки между отдельными листами. Во втором случае она работает как гидрофобный наполнитель.

Для нанесения мастики используется макловица или шпатель. Средство не нуждается в усадке. Пеноплекс хорошо удаётся склеить с металлическим или минеральным основанием.

Некоторые рекомендации по выполнению работ

Какими бы замечательными свойствами не обладала та или иная шпаклёвочная смесь, результат её нанесения не будет удовлетворительным, если поверхность должным образом не подготовить. Как мы уже говорили, шпаклёвки используются только в качестве финишного слоя. Стартовая стяжка должна выполняться штукатурным раствором с более грубой дисперсией компонентов:

Исключение составляют только стены зданий, возведённые из железобетонных панелей – они отливаются в формах, и имеют гладкую и ровную поверхность. Что касается кирпичной или блочной кладки, то тут без штукатурки не обойтись, так как она зачастую имеет бугры, впадины и выбоины, которые нужно сначала ликвидировать, и только потом шпаклевать поверхность стен.

• С потолками ситуация не лучше. Сами перекрытия, конечно, ровные, так как тоже формуются в заводских условиях, но при их стыковке получаются не только русты, которые требуют заделки, но и получаются перепады по высоте. В кирпичных домах это обычное дело, так как за счёт погрешности в толщине горизонтальных швов кладки, получается разница по высоте стен — и тут уж никакая шпаклёвка не поможет.
• Если проблем, о которых мы рассказали, на поверхности нет, то подготовка под шпаклевание может быть сведена к зачистке поверхности от старой краски, плесени, масляных и ржавых пятен – всего, что может препятствовать хорошей адгезии наносимой смеси. С поверхности также следует удалить пыль, и обработать её грунтовым составом, и желательно, чтобы он был одного производителя со шпаклёвкой.

Можно, конечно, выбрать и любой другой вариант, важно только, чтобы грунт был на основе того же вещества, что и шпаклёвка. Информация о составе обычно присутствует на этикетке

• При изготовлении каждой новой порции, необходимо пользоваться чистой ёмкостью, так как застывшие остатки предыдущего замеса могут оказаться в рабочей смеси, и свести на нет всю вашу работу. Смешивать раствор следует строительным миксером — вручную можно получить не более 1кг качественной шпаклёвки.
• После того, как смесь готова, ей нужно дать десятиминутный отдых, а затем ещё раз перемешать в течение трёх-четырёх минут. Имейте в виду, что в шпаклёвки заводского изготовления нельзя добавлять никаких компонентов, иначе вы измените заявленные производителем свойства материала.

В отличие от многослойной штукатурки, слои шпатлёвки в промежуточном грунтовании не нуждаются. Это делается, когда соединяются разнородные поверхности, или смеси с разной дисперсией, то есть: между базовым основанием и штукатуркой, между стартовым и финишным слоями, между шпаклёвкой и краской. Последний слой после затвердевания шлифуется машинкой или вручную: сеткой, наждачной бумагой, пемзой. Напоследок удаляется пыль, наносится грунт – и поверхность готова к декоративной отделке.

Общие сведения

1. Представляет она собой пастообразный или порошковый материал, основой которого является гипс. Используют ее для выравнивания поверхностей, предварительно подготовленных штукатурными смесями и прогрунтованными, перед нанесением на них финишной отделки. Данный строительный материал не опасен для человека, потому что гипс является экологически чистым продуктом.

1. Технические характеристики гипсовой шпатлевки позволяют ей нормально пропускать воздух, что дает возможность применять ее для внутренних работ в помещении. Материал прекрасно сочетается с гипсокартонными плитами, гипсовой лепниной, широко применяется на бетонных, цементных и деревянных поверхностях.

Нанесение стартовой гипсовой штукатурки

Совет: комната должна быть предварительно просушена и все «мокрые» моменты отделки должны быть завершены.

1. Благодаря структуре, с помощью гипсовой шпаклевки есть реальная возможность создавать идеально ровные основания, которые затем можно отделывать любыми декоративными материалами.

Разделить ее можно на: универсальную, стартовую и финишную.

• Стартовый вариант больше подходит к штукатурным смесям, так как назначение шпаклевки заключается как раз в финишном выравнивании. Такая шпаклевка используется главным образом для выравнивания, а затем заглаживания разного вида штукатурок и поверхностей в помещениях;

• Универсальная гипсовая смесь используется для заделки стыков гипсокартонных плит, шпаклевания трещин и деформаций на них, для предварительно оштукатуренных и плоских поверхностей из бетона. С ее помощью можно приклеить листы ГКЛ к поверхности, также ей обрабатываются комбинированные панели;

• Шпатлевка финишная применяется для создания тонкослойного чистового выравнивания плоских поверхностей, он хорошо совмещается с материалами штукатурного слоя.

Гипсовые шпатлевки

Их используют для ремонта потолков в жилых помещениях. Они экологичны и при нанесении не образуют пароизоляционную пленку. Обычно гипсовые, полностью готовые шпаклевки для потолка, реализуют в пластиковых ведрах, а сухие — в мешках.

Поскольку они отличаются универсальностью, их используют для отделки гипсокартонных потолочных конструкций, деревянных или железобетонных поверхностей. Кроме этого, мелкозернистая пастообразная консистенция шпаклевки позволяет получать абсолютно гладкие поверхности, которые пригодны для окрашивания и отделки всевозможными облицовочными изделиями.

Гипсовая шпаклевка бывает:

• стартовой;
• финишной;
• универсальной.

Преимущества и особенности гипсовой шпаклевки:

1. Полная безопасность при применении и эксплуатации.
2. Образование прочного паропроницаемого слоя, который имеет теплоизоляционные качества.
3. Гипс как материал довольно хрупкий, поэтому, чтобы смесь приобрела требуемую прочность, и со шпаклевкой было удобно работать, в нее добавляют разные полимеры, делающие цвет поверхности более белой и облегчающие завершающую шлифовку покрытия.
4. Нередко случается, что при затоплении на зашпаклеванном потолке появляются пятна. В этом случае не следует спешить с ремонтом, поскольку после высыхания гипсовой шпаклевки на нем часто не остается следов, а целостность и гладкость поверхности не нарушается.
5. Универсальный вид штукатурки имеет отличное качество и после ее применения использование финишной смеси не обязательно. Покрытие потолка получается гладким и белым, имеющим хорошую адгезию для того, чтобы в дальнейшем произвести покраску или поклейку обоев. Чтобы смесь полностью высохла, потребуется 4-5 дней в условиях комнатной температуры.
6. Ее расход намного меньше по сравнению с цементным аналогом. Если на потолке нет значительных неровностей, он составляет 1 кг/кв.м. Это касается только универсальных смесей, поскольку финишной шпаклевки потребуется в 2 раза меньше. Кроме этого, один слой, имеющий толщину до 5 сантиметров, позволяет устранить сильные неровности без образования трещин.

Советы по подготовке гипсовой шпаклевки:

1. После того, как сделан выбор, какую шпатлевку выбрать для потолка, ее нужно приготовить для нанесения. При этом следует придерживаться золотого правила, которое заключается в том, что сначала наливают требуемый объем воды и затем, помешивая, небольшими порциями всыпают в нее сухую смесь. Если его не придерживаться, то гипс быстро схватится комками, которые размешать для достижения требуемой консистенции уже не получится.
2. После завершения замеса готовый состав выдерживают 5 минут для окончательного растворения гипса и получения пластичности.
3. Приобретая финишную шпаклевку в готовом состоянии нужно смотреть на срок ее годности. Если он истек, качественное покрытие не получится. Что касается универсального вида, то таким материалом можно пользоваться даже, когда дата использования просрочена.
4. Недопустимо перемешивать между собой гипсовые и цементные штукатурки, а песок добавлять можно. Делают это с целью увеличения объема штукатурного состава и исключительно для стартового нанесения. Прочностные показатели при этом не снижаются.
5. Шпаклевать можно любые поверхности, перед этим нанеся на них грунтовку, за исключением известковой побелки – ее нужно полностью снять перед началом работы.

Это интересно: Виды шпаклевки для внутренних работ — теплая сухая смесь для работы по бетону и пеноплексу внутри помещения

Шпатлевка гипсовая «Финишная» ГОСТ 31387

Изображения

Упакуем ваш заказ красиво

Бесплатная доставка

Покупатели, которые приобрели Шпатлевка гипсовая «Финишная» ГОСТ 31387, также купили

• Описание
• Характеристики

Состав

• Смесь изготовлена на гипсовой основе с применением высококачественных модифицирующих добавок.

Сфера работ

• Внутренние работы (нормальная влажность)

Тип основания

• Бетон, железобетон
• Ячеистый бетон (пено- и газобетон) * (возможно)
• Цементная штукатурка
• Гипсовая штукатурка, ПГП
• ГКЛ, ГВЛ
• Крупнозернистые шпатлевки

Подготовка поверхности

Работать с водоэмульсионной краской никак не получится. Нанесенная поверх шпатлевка быстро отслоится и принесет еще больше трудностей в последующем удалении.

Этот момент очень важно выполнить тщательно, так как краску ждет серьезная весовая нагрузка и пропущенный участок ее может не выдержать. Если таких участков найдено много, краска с них тут же и снимается шпателем

Когда на стене остается несколько участков со старым покрытием (а иногда и в несколько слоев), оцените, насколько ровной будет поверхностная шпаклевка

Если таких участков найдено много, краска с них тут же и снимается шпателем. Когда на стене остается несколько участков со старым покрытием (а иногда и в несколько слоев), оцените, насколько ровной будет поверхностная шпаклевка.

Небольшие слои краски с голой стеной выровняет бетон-контакт, но если в оставшихся кусочках слоев много, будущая поверхность будет неровной или потребует многослойной, а значит дорогой, подготовки.

Таким образом, в тех случаях, когда краска водоэмульсионная, а также тогда, когда она масляная, но держится плохо, ее необходимо удалить для дальнейшей работы.

Подготовка основания

Основание должно быть чистым, сухим, незамерзшим, с хорошей впитывающей способностью, без слабых участков, способным нести нагрузку в виде новых отделочных слоёв. На поверхности основания не должно быть высолов, плесени, мха, водорослей, грибов и других биологических загрязнений. Для выравнивания впитывающей способности минеральных оснований и обеспыливания выполнить обработку поверхностей Грунтом глубокого проникновения ПЕТРОМИКС PL-01. Время полного высыхания обработанной грунтом поверхности 12 часов. Невпитывающие основания обработать Адгезионным грунтом ПЕТРОМИКС PL-03. Время полного высыхания обработанной грунтом поверхности 1 сутки. Устройство шпатлёвочного слоя выполнять на высохших поверхностях.

Разведение и нанесение шпатлёвки

Обратите внимание! Масляно-клеевая шпатлёвка требовательна к микроклимату внутри помещения при нанесении. Согласно инструкции работа с материалом должна вестись при температуре не ниже +10 – +15 градусах

Оптимальная температура нанесения – около +20 градусов. Влажность должна быть на уровне 70%.

Подготовка поверхности к работе

Поверхность к работе следует подготовить. Это требуется сделать до разведения шпатлёвки, в противном случае есть риск засыхания материала в ёмкости. Подготовка поверхности заключается в очистке стен и потолков от жира, грязи и пыли. Это улучшит адгезию материала к поверхности. Старое покрытие также требуется снять, равно как и отслаивающиеся части стены, такие как крошки бетона, например.

После очищения поверхности потребуется обработка грунтовкой. В качестве дополнительных мер защиты можно обработать поверхность материалами против грибка. Поверхности дают просохнуть после грунтования и только затем начинают готовить шпатлёвку к работе.

Необходимые инструменты

Для проведения работы потребуется инструмент. Он простой. За его отсутствием предстоит поездка в магазин, но большую сумму за него не придётся отдавать. Перечень инструмента:

• Шпатели. Потребуется несколько. Они должны отличаться формой и размерами. Существуют шпатели для замеса материала и для нанесения. Для замеса потребуется один, а для нанесения — несколько штук. Последние должны отличаться размерами. Чтобы предварительно нанести шпатлёвку на стену, потребуется широкий шпатель. А вот для рихтовки и обработки труднодоступных мест следует воспользоваться узким инструментом.
• Миксер. Он нужен, чтобы разводить материал для покрытия. За его отсутствием можно воспользоваться перфоратором или дрелью с различными насадками.
• Наждачка. Нужна для выравнивания поверхности после проведения работ. Можно воспользоваться специальной тёркой.
• Ёмкость. В ней предстоит разводить материал. Должна быть подходящего объёма, чтобы шпатлёвки хватало для работы, но в то же время она не успела засохнуть. Можно использовать вёдра или корыта.

Нанесение состава

Если шпатлёвка представляет собой пасту, которую не нужно разбавлять водой, ее необходимо насыпать в ёмкость и тщательно размешать. Если смесь сухая, то разведение с водой должно производиться в пропорции, которую указывает производитель. Размешивать требуется массу на протяжении 10–15 минут в обоих случаях.

Наносить материал на поверхность требуется шпателем. Толщина слоя не должна превышать 2,5 мм. Однако на неровностях допустимо превышение этого параметра.

Крайне важно соблюдать температурный режим при нанесении, который был указан выше. Второй слой желательно наносить спустя сутки, хотя производители допускают нанесение его спустя 4 часа

Однако желательно дать первому слою усесться и отдать лишнюю влагу.

Шлифовка производится спустя 12 часов после полного высыхания финишного слоя. Следовательно, эту работу можно выполнять через 36 часов после нанесения.

Свойства и методы нанесения

Для начала необходимо сказать о том, что данный материал имеет строго определенный состав основных компонентов. Он изготавливается по ГОСТу, который строго его регламентирует и не позволяет различным производителям вносить свои изменения.

Однако допускается наличие определенных добавок и пластификаторов, которые не влияют на основные характеристики.

ГОСТ на данный материал, в котором указан состав, марка и назначение

Состав и свойства

• Обычно состав материала изготавливается по ГОСТу 10277 90. При этом в него должны обязательно входить акрилаты, олифа и пластификаторы. Дополнительные компоненты и присадки добавляются для получения определенных характеристик, необходимых при выполнении конкретного вида работ.
• Основным свойством такой шпаклевки является ее высокая пластичность. Благодаря этому материал очень хорошо наносится на поверхность и заполняет все выбоины и рытвины.

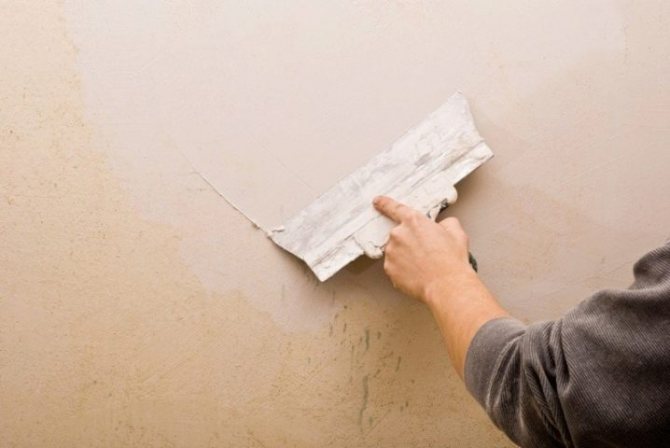

Любительское фото нанесения шпаклевки на поверхность с использованием специального инструмента из пластмассы

• Стоит отметить, что технические характеристики масляно-клеевой шпатлевки не позволяют использовать ее для наружных работ, поскольку она не устойчива во влажной среде и не имеет достаточной прочности.
• Также стоит отметить, что материал имеет довольно высокий уровень адгезии, но при его монтаже поверхность желательно дополнительно обработать грунтовкой.

Данные виды материалов обычно выпускают в универсальном исполнении, но есть и исключения, которые, благодаря своим добавкам, ориентированы на работу с определенной поверхностью

• Отдельного внимания заслуживает и тот факт, что эта шпаклевка универсальная. Она прекрасно подходит не только для оштукатуренных или бетонных поверхностей, но и может использоваться для работ на деревянных конструкциях.
• После своего застывания этот материал отлично шлифуется и дает возможность использовать нанесение в несколько слоев. Однако подобные работы необходимо производить очень аккуратно, поскольку технические характеристики универсальной масляно-клеевой шпатлевки не позволяют ей переносить сильные механические воздействия.
• Именно поэтому ее используют, только если стены впоследствии будут окрашиваться или на них наклеят обои.

Применение данных видов шпаклевок для реставрации или ремонта деревянных конструкций

Монтаж

Если работы производятся своими руками, то очень важно правильно произвести подготовку:

• Температура помещения не должна быть ниже 10 градусов и при этом комнату лучше дополнительно просушить.
• Также необходимо полностью удалить старое покрытие и произвести выравнивание больших перепадов. Дело в том, что слой, который можно нанести на поверхность не должен превышать 2 мм, а значит, искривлений быть практически не должно.

Подобные материалы требуют наличия ровной и чистой поверхности, а значит, их проще всего использовать при работе с гипсокартоном

• На следующем этапе инструкция по монтажу предполагает нанесение грунтовки. Она увеличит уровень адгезии поверхности и послужит своеобразным связующим между слоями.
• Наносят материал при помощи шпателя. При этом мастера стараются втирать его в покрытие, чтобы заполнить даже маленькие неровности или рытвины.

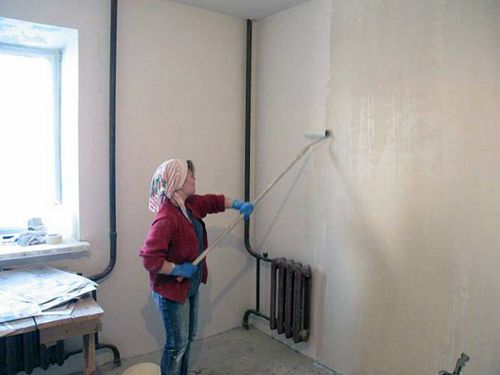

Нанесение грунтовки на стены

• Необходимо сказать о том, что цена такой шпаклевки не очень велика и позволяет наносить несколько слоев. Однако необходимо выждать не менее 8 часов до полного застывания.
• Потом поверхность обрабатывают теркой с сеткой из мелкого абразива и покрывают грунтовкой.

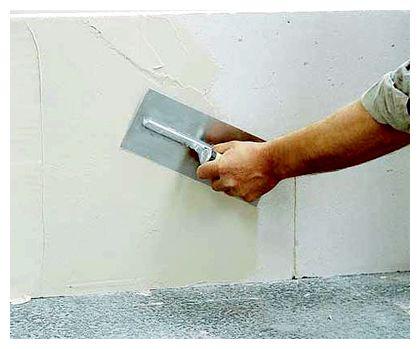

На большие площади шпаклевку лучше всего наносить при помощи металлической терки

• Только после этого можно наносить финишный слой.
• По окончании работ покрытие еще раз обрабатывают грунтовкой, которая послужит для связи всех слоев и защитит поверхность от осыпания мелких частиц.

Затирку шпаклевки производят для создания гладкой поверхности, а использовать для этого стоит специальный инструмент со сменными абразивными насадками

Востребованные производители

Масляно-клеевая шпаклевка по дереву может создаваться и самостоятельно, но для этого нужно четко следовать технологии производства. Намного выгоднее будет купить готовые универсальные составы, которые не нужно разводить, а их внешний вид и составляющая будет намного усовершенствованной. Большинство домашних мастеров задается вопросом, какая шпаклевка лучше акриловая или клеево-масляная? На этот вопрос лучше ответить свойствами данных шпаклевок:

• Шпаклевать акриловыми составами можно в помещениях с повышенной влажностью. Такими выступают ванные комнаты, кухни, туалеты, прачечные. Кроме того, раствор подходит для финишной отделки стен
• Масляно-клеевые смеси отличаются своей низкой стоимостью и поэтому стали такими популярными при бюджетных ремонтах. Несмотря на заявления о ее недолговечности, при правильной подготовке и нанесении прослужит на основании длительное время

Обзор популярных смесей:

Не для всех ремонтных процессов подходит использование масляно-клеевых составов. Например, наклеить плитку или кафель на стену с такой шпаклевкой запрещено. Поклеить плитку на масляно-клеевые шпаклевки не получится из-за одного нюанса использования:

• Шпаклевки могут взаимодействовать только с материалами, содержащими в себе клей, олифу или масла. Поклейка плитки в этом случае становится невозможна из-за основных характеристик твердого материала
• Так как плитку принято приклеивать в местах повышенной влажности это становится дополнительным противопоказанием для масляно-клеевых смесей, ведь они не любят влагу и не применяются для наружных стен

Новые смеси для дерева уже имеют в себе добавки в качестве олифы, которые улучшают показатели смеси. В процентном соотношении они составляют не более 5% от всей массы шпатлевки. Если производителей в раствор олифа не добавлялась, то ее можно добавить самостоятельно или использовать в качестве грунтовки.

Разновидность №2: силикатная

Силикатная шпатлёвка на клеевой основе может продаваться как в уже готовом к использованию состоянии, так и в виде порошковой смеси, которую сначала надо будет развести с водой

Состав силикатной клеевой шпатлёвки:

• Полимеры;
• Тонкодисперсные наполнители;
• Модифицирующие ингредиенты.

Преимущества

Полимерная составляющая наделяет рассматриваемый материал рядом дополнительных положительных качеств, среди которых наибольшее значение имеют:

• Превосходная устойчивость к механическим воздействиям. Полимеры после застывания образуют прочный и надёжный слой;
• Высокая адгезия с бетонными, кирпичными и оштукатуренными поверхностями. Это не только упрощает само нанесение раствора, но также и обеспечивает ему длительный эксплуатационный срок;

На фото стены, выровненные при помощи силикатной клеевой шпатлёвки и сохраняющие свою эстетичность уже не первый год

• Паропроницаемость. Даёт возможность стенам поглощать и выделять влагу, благодаря чему в помещении образуется оптимальный для проживания людей микроклимат;
• Приемлемая стоимость.
• Морозостойкость. Используется не только при внутренней отделке, но и при наружной.

Силикатная клеевая шпаклёвка отлично справляется с наружным типом отделочных работ

Предложение от производителей

В качестве примера того, какую силикатную шпатлёвку можно встретить на прилавках строительных магазинов, рассмотрим смесь DANO JET 5:

Здесь и далее цены актуальны весной 2022 г.

DANO JET 5 не размывается при грунтовании и подходит для любых минеральных оснований

Порядок нанесения

После покупки материала и проверки наличия всех необходимых инструментов можно приступать к выполнению следующих этапов, включающих в себя следующие работы:

• подготовительные мероприятия;
• нанесение шпаклевки;
• финишная отделка.

Подготовительные работы

Данный этап подразумевает проведение следующих мероприятий:

• выполняют тщательный осмотр;
• поверхность стен или потолка очищают от различных загрязнений и пыли, остатки масляной краски обязательно ошкуривают, удаляют обои;
• все видимые трещины и сколы на поверхности обязательно оштукатуривают;
• после полного высыхания штукатурки (несколько часов в зависимости от толщины слоя) при необходимости поверхность обезжиривают, затем с помощью валика или широкой кисти наносят слой грунтовки.

Нанесение шпатлевки

Нанесение шпатлевки

Данный этап подразумевает проведение следующих мероприятий:

• Все работы со шпаклевкой следует выполнять с применением защитных средств для рук и глаз, при ошкуривании обязательно применение респиратора. Работу рекомендуется выполнять в хорошо проветриваемом помещении;
• Подготовка смеси. В случае если куплена сухая смесь, необходимо разбавить ее с водой или олифой в строгом соответствии с инструкцией изготовителя, указанной на этикетке материала. После размешивания смеси необходимо выждать 5 мин, после чего повторно размешать смесь. В случае покупки готовой смеси, ее необходимо тщательно перемешать;
• Следует учитывать требования производителя по минимальной температуре окружающей среды при работе с материалом, многие производители не рекомендуют работать со шпатлевкой при температуре ниже +5+10С. Схватившаяся от мороза или от времени смесь повторному применению не подлежит;
• С помощью шпателя наносят шпатлевку на поверхность, стараясь получить ровный, однородный слой толщиной не более 2 мм;
• При необходимости наносят второй слой шпатлевки только после полного высыхания первого, то есть не ранее, чем через 24 часа. Общая толщина данного материала не должна превышать 1,5 см, при наличии больших неровностей их следует предварительно оштукатурить, как указывалось выше;
• Не рекомендуется применение данного типа шпатлевки для нанесения на пол, для применения в помещениях бань и саун, особо влажных помещениях.

Финишная отделка

К данному этапу следует приступать только после полного высыхания слоя шпаклевки, в случае необходимости не ранее 8 часов, после нанесения последнего слоя. Всю поверхность при этом проходят мелкой шкуркой, что позволяет сгладить мелкие неровности и заусенцы. Для грубых подсчетов расхода шпатлевки принято считать, что 1 кг смеси хватит для обработки 1 м2 обрабатываемой площади.

Что представляет собой шпаклевочная смесь на основе ПВА

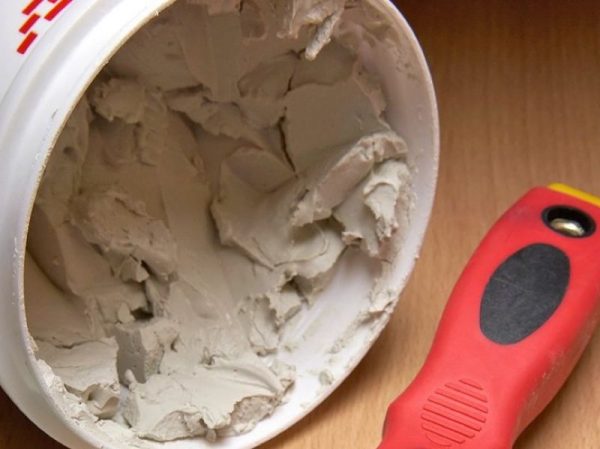

Фото готовой продукции.

Как известно, для каждого типа краски нужно использовать определенный вид шпатлевки.

Данная строительная смесь, сделанная на основе ПВА, предназначена для финишной обработки поверхностей из:

• бетона;
• кирпича;
• камня или;
• дерева;

которые в дальнейшем планируется окрашивать такими красящими составами, как:

• побелка;
• клеевые или латексные краски;
• декоративные масляные или воднодисперсионные эмульсии.

Другими словами, этот материал подходит для нанесения на него практически всех самых востребованных красящих декоративных растворов, что делает эту смесь универсальной.

Также у такого материала есть и другие плюсы:

• экологическая безопасность;
• сравнительная быстрота в высыхании;
• долгий срок службы;
• легкость в обработке;
• не осыпается;
• низкая цена;
• отличная пластичность;
• неплохая огнестойкость.

Кроме того, немаловажным достоинством этого типа смеси является то, что ее совсем несложно сделать своими руками, так как в ее составе нет каких-либо недоступных или дорогостоящих элементов. Итак, если нет возможности приобрести такой материал в готовом виде, то рассмотрим, из чего он делается и какие у него должны быть параметры.

Состав шпатлевки на основе ПВА и ее технические характеристики согласно ГОСТу

Фото клея ПВА строительного.

Любая инструкция гласит, что в такой стройматериал обязательно должны входить следующие составляющие в определенных пропорциях (пропорции даны для двукратного нанесения состава на площадь равную 7-8 кв. м):

• 10%-й клеевой раствор (не менее 1 л);
• мел (около 2,5 кг);
• олифа (25-50 г).

Процесс изготовления такого материала заключается в следующих шагах:

1. Сначала клеевой раствор слегка разогревается.
2. Затем в него добавляется олифа.
3. После этого при постоянном помешивании добавляется мел до тех пор, пока не будет получена нужная консистенция. Предварительно мел необходимо тщательно просеять через мелкое сито.
4. На последнем этапе смесь тщательно перемешивается до однородной массы.

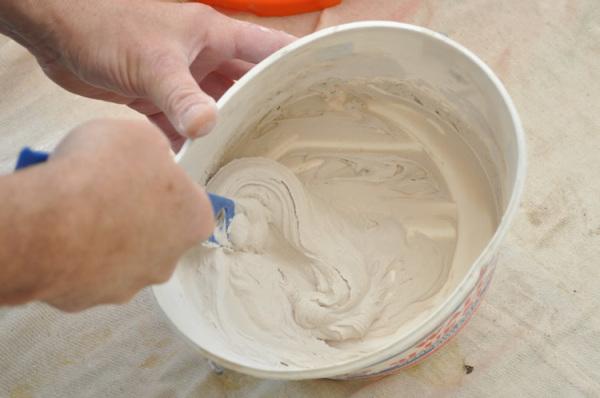

Перемешивать раствор проще всего при помощи дрели со специальной насадкой, как показано на фото.

Технические характеристики клеевой шпатлевки по ГОСТу гласят, что смесь на основе ПВА должна отвечать следующим требованиям:

• высыхать не более чем за 24 часа;
• иметь густую,однородную консистенцию;
• цвет от белого до темно-серого (зависит от количества олифы и цвета используемого мела);
• иметь мелкозернистую структуру.
