Работать с гипсокартоном без специального инструмента невозможно — слишком специфический стройматериал. Листы ГКЛ неудобны в переноске. Их не разрежешь и не согнешь просто так, без приспособлений и инструментария. Сам лист довольно тяжелый, и крепить его на стену, а тем более, на потолок, тоже нужно, применяя специальные инструменты. Поэтому тем мастерам, которые планируют использовать в строительстве или ремонте жилья ГКЛ, следует знать про существующий инструмент для гипсокартона, чтобы облегчить работу с этим востребованным материалом.
Устройства и инструменты для транспортировки ГКЛ
Лист гипсокартона легко сломать при неаккуратной переноске, поэтому для этого существуют специальные приспособления. Чтобы удерживать лист на расчетной высоте (например, при создании многоуровневого потолка или арки) тоже пригодятся специализированные инструменты.
В работе строителей и при ремонтных работах пригодятся такие инструменты и приспособления для переноски и подъема листов ГКЛ и ГВЛ:
- Модели ручек-переносок для перемещения 2-х и более листов одним или двумя работниками;
- Подъемники, оборудованные специальными опорами с фиксацией материала;
- Подъемники для монтажа листов потолочного гипсокартона;
- Универсальные приспособления для поднятия на высоту и/или переноски ГКЛ;
- Стационарные и мобильные столы и мобильные тележки для транспортировки и подъема ГКЛ на высоту (до 20 единиц);
- Устройства для перемещения ГКЛ, нарезания, сверления и т.д.
Некоторые устройства можно сделать самостоятельно, например, каркасы с распорками, при помощи которых удобно монтировать листы на одноуровневом и сложнорельефном (многоуровневом) каркасе подвесного потолка. Такой самодельный инструмент для работы с гипсокартоном помогает зафиксировать лист, чтобы прикрепить его шурупами-саморезами к SD и UD профилям на время высыхания клея или раствора.
Переноска для ГКЛ
Для строителей разработаны ручки-переноски, с которыми может работать даже один человек. Для перемещения ГКЛ силами двух человек разработан комплект из 2-х рукояток, которыми захватывают ГКЛ изделия на нужной высоте, и безопасно транспортируют лист, удерживая его в равновесии свободной рукой.
Захваты
Для одиночного перемещения листов ГКЛ (ГВЛ и других разновидностей гипсокартона) существует пластиковая или металлическая переноска, фиксирующая лист. Это приспособление удобно применять для домашнего ремонта, который проводится в одиночку.
Тележка на трех колесах
Для перемещения нескольких листов ГКЛ или ГВЛ по стройплощадке сразу используется специальная тележка-модерон грузоподъемностью ≤ 400 кг. Длина тележки ≈ 1200 мм, ширина ≥ 5600 мм. При транспортировке ГКЛ их ставят на торец с наклоном в 2-3˚. Колеса таких тележек изготавливаются с разным диаметром – большой размер облегчает перемещение плит по захламленному мусором участку.
Монтажная опора
Это – рычаг, установленный на специальной подставке для листов, оборудованный передвижным стальным упором, который держит плиты ГКЛ. При креплении листов на стены, ниши или перегородки рычаг держит лист вертикально, чтобы его удобнее было закрепить. Нижний торец гипсокартонной плиты не повреждается.
Подъемник педальный
Устройство позволяет быстро крепить плиты ГКЛ с прижимом к поверхности. Требует помощи второго человека.
Подъемник рамочного типа
Устройство служит для крепления листов на высоте, и помогает при создании сложных конструкций из гипсокартона, деталей системы вентиляции или художественных архитектурных элементов. Например, подъемник позволяет транспортировать и ставить лист вертикально или горизонтально, надежно фиксируя его перед креплением к каркасу. Рамочное устройство имеет колеса для более безопасного и удобного перемещения плит, весит 20-30 кг, может поднимать листы весом до 50 кг на 3 метра. Устройство рассчитано на эксплуатацию одним человеком.
Распорка
Такое оборудование легче и дешевле изготовить самому. Это Т-образная опорная конструкция из бруса или реек. Длина опоры определяется высотой потолка, на который будут крепиться плиты ГКЛ. Для подъема и фиксации одного листа потребуется две таких распорки. Часто используется вместо промышленного подъемника.
Как посчитать количество профилей
Знать какого типа и вида бывают профили для гипсокартона, их размеры недостаточно. Надо рассчитать количество каждого вида. Считать будет проще, если нарисуете план каркаса на листочке бумаги, подпишите наименования профилей, проставите размеры. Это займет не так много времени, но поможет точнее определиться с количеством.
Надо четко представлять как будет выглядеть каркас
Расчет количества направляющих для одной стены
Если стены очень неровные, выровнять их можно при помощи гипсокартона. Устраивается параллельная стена, но выставленная строго по уровню. В этом случае расчет количества профилей для гипсокартона будет таким:
- Направляющие — ПН. Они монтируются по периметру. Чтобы найти метраж направляющих профилей для обшивки стены, измеряем ее длину и высоту, складываем и умножаем на 2. Если на стене есть окна/двери, направляющий профиль монтируется по периметру этих проемов. К полученной цифре добавляем удвоенную высоту проема и его ширину.
- Стоечные профиля для ГКЛ — СП. Как уже говорили, они ставятся с шагом 60 см. Причем крайний проем не может быть больше 60 см. Даже если остается 10 см, ставится дополнительная стойка. Сначала считаем количество стоек: длину комнаты делим на 60 см, добавляем еще одну — угловую. Например, длина комнаты 4,75 метра. 475 см / 60 см = 7,91 шт — это будет 8 стоек + 1 угловая, итого — 9 шт. Далее ищем метраж — найденную цифру умножаем на высоту помещения. Получаем требуемую длину для стоек: 9 м * 3,2 м = 28,8 м.
- Перемычки. Используют стоечные профили. Их ставят с шагом 60-80 см, но при этом стыки листов гипсокартона по вертикали тоже должны приходится на такую перегородку. Тут придется считать в зависимости от выбранного шага, а потом добавить найденную цифру к той, которую высчитали в предыдущем пункте.
Если обшивается гипсокартоном все стены в помещении, подобный расчет проводят для каждой стены, затем результаты суммируются.
Количество профилей для гипсокартона для подвесного потолка — ПП и ПНП
Расчет тут немного проще: собирается каркас «в клетку», так что его посчитать проще. В остальном подход такой же как описан выше. Итак считаем:
- Метраж профилей ПП для подвесного потолка равен периметру потолка. Измеряем длину и ширину комнаты, складываем и умножаем на 2. Это и будет нужная цифра. Например: делать будет подвесной потолок в комнате размером 3*4 метра. Расчет метража ПП профилей: 3м + 4 м = 7 м, 7 м * 2 = 14 м. Для этой комнаты понадобится 14 метров профиля ПП.
- Метраж профиля ПНП. Лучше располагать несущие профили вдоль короткой стены. В этом случае делим на 60 см размер более длинной стены: 400 см / 60 см = 6,66 шт, округляем — 7 шт. Добавлять угловую стойку не надо, так как по периметру набит будет направляющий профиль и стойки заправляются в него. Несущие из профиля ПНП расположены вдоль короткой стороны ( в данном примере это 3 метра), то есть требуемая длина профиля этого вида — 7 шт * 3 м = 21 метра.
- Далее считаем количество профиля ПП на перегородки — отрезки длиной по 60 см, которые устанавливаются между двумя соседними несущими профилями. В данном случае перегородки располагаться будут вдоль длинной стены. Потому считаем так: 300 см / 60 см = 5 шт, а общая длина будет 5 шт * 4 м = 20 м.
Итого для подвесного потолка в комнате размером 3*4 метра нужно будет 14 м + 20 м = 34 м профиля ПП, 21 метр профиля ПНП.
Измерительные инструменты для работы с гипсокартоном
В работе нельзя обойтись без измерительных инструментов для гипсокартона. Чтобы не возникало ошибок и неточностей, нужно точно разметить лист. Стандартно используемые для этого инструменты — рулетка, строительный уровень, уголок, отвес. Но этим набором ограничиваться нельзя – существует много гипсокартонных конструкций, при сборке которых используют и другой инструментарий.
Рулетка металлическая
Гибкая металлическая полоса с разметкой по миллиметрам и/или дюймам в корпусе из пластика или металла, стандартная длина рулетки – от 3 до 5 метров. Но в случае необходимости можно приобрести и 10-15 метровые рулетки

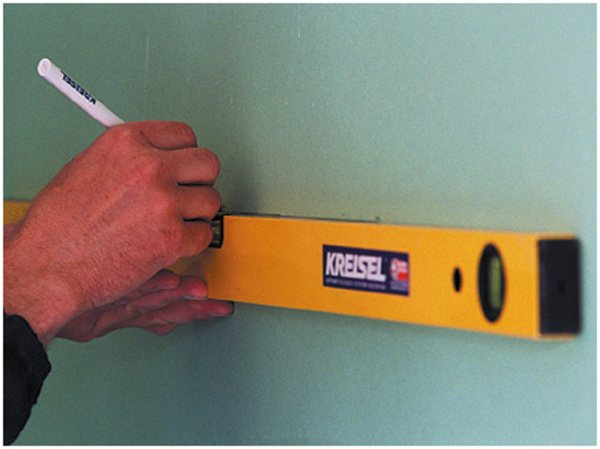

Строительный уровень
Уровнем контролируют отклонение от горизонтали и/или вертикали листа ГКЛ. Корпус уровня может быть алюминиевым или из сплавов металлов, в него встроены ампулы с жидкостью, обычно окрашенной для лучшего визуального наблюдения за пузырьком воздуха внутри. Некоторые уровни оснащаются магнитами, которые помогают закрепить инструмент на поверхности из металла.
Метростат
Раздвижной измерительный инструмент имеет шкалу и уровень, средний размер инструмента — 3 м. Метростатом контролируют горизонтальную и вертикальную позиции гипсокартонной конструкции. Насадка метростата помогает вертикально удерживать плиту гипсокартона при монтаже.
Гидравлический уровень
Это длинный силиконовый прозрачный шланг длиной 10 и более метров, в который заливается вода для того, чтобы можно было отбить уровень на разнесенных позициях конструкции. Гидроуровнем также удобно производить перенос отметок. Водный уровень предназначен для работы с поверхностями на высоте.
Лазерный уровень
Наиболее удобным измерительным инструментом для гипсокартона является лазерный уровень. Самый простой линейный построитель плоскостей (лазерный уровень) позволяет перекрещиванием лучей построить любые проекции будущей поверхности с большой точностью.
Лазерный нивелир с вращающейся головкой
В ротационном лазерном приборе луч вращается на 360˚, что позволяет проецировать точки поверхности по всему охвату. Ротационный лазерный уровень применяют на просторных площадях, где использование других уровней невозможно.
Угольник
Угольник (уголок) применяют при разметке угловых поверхностей для получения точного значения в 90˚. Конструктивно это металлическая линейка, влитая под углом 90˚ в толстое стальное основание.
Телескопические подъёмники
Рис.5 Самый технологичный вариант, но дорогой.
Устройств такого рода насчитывается несколько типов, но на каком бы принципе они не работали, их объединяет одно – очень высокая цена. Самые дорогие – с гидравликой, работающие по принципу гидравлического домкрата. Как вариант, телескопический подъёмник как приспособление для крепления гипсокартона у потолку одному может быть не гидравлическим, а с червячной передачей, вращение которой двигает зубчатую рейку. Такое устройство вряд ли кто-то может себе позволить при монтаже гипсокартона на потолок, если только, конечно, такой подъёмник не будет взят на ограниченное время, на 1-2 дня, в аренду.
Инструменты для работы с ГКЛ
Чтобы точно, без крошения кромок разрезать плиту гипсокартона и подровнять торцевые поверхности, пригодятся такие приспособления и инструмент для резки гипсокартона.
Стол для нарезания плит ГКЛ
Крышка такого стола решетчатая, и опирается на две ноги с упорами. На решетчатую столешницу укладывается лист, фиксируется зажимами и после разметки прижимной линейкой раскраивается в нужный размер.
Стол-верстак
У такого стола столешница съемная, что делает стол мобильным. Опорная рама после снятия столешницы компактно складывается для транспортировки. Переносить стол-верстак можно за специальные ручки-петли, закрепленные на опорной реме. Гипсокартон режется строительным резаком или другим инструментом, описанным ниже. Первый слой из картона в ГКЛ также разрезается ножами.
Резаки разноразмерные
Резаки с узким лезвием и широкие служат для отрезания от плиты ГКЛ полосы требуемой ширины. Раскрой проводится на столе, диски резака режут ГКЛ с обеих сторон. Для удобства и безопасности работы резаки оснащаются ручкой. Узким резаком можно отделить полоску до 12 см шириной, широкий резак нужен для отделения полос до 65 см шириной. Этот инструмент вполне может заменить обычный острый нож, поэтому резаками пользуются нечасто.
Ножовка ручная
Мелкие зубья ручной ножовки не дробят гипс, поэтому ею удобно проделывать прямоугольные или квадратные отверстия в плите. Ширину зубчатого полотна следует выбирать самую узкую. Не подойдет обычная садовая или столярная пила – для работы с гипсокартоном существуют специальные ручные ножовки, которые продаются в строительных магазинах.
Рубанок обдирочный и кромочный
Рубанок обдирочный похож на рашпиль – им обрабатывают кромки плит гипсокартона. Режущее полотно рубанка меняется, для фиксации и регулировки полотна предназначен натяжной винт.
Такой инструмент для гипсокартона используется для подрезки кромки листа, чтобы сделать фаску с углом 22,5˚ или 45˚ под последующее оштукатуривание. Перед созданием фасок торец ГКЛ выравнивают обдирочным рубанком.
Фреза круговая
Насадка на дрель или шуруповерт, при помощи которой высверливают крупные отверстия в плите ГКЛ. Диаметр фрезы – ⌀ 75 мм, отверстия нужны для монтажа электрических розеток и выключателей. Существуют фрезы и других диаметров (например, ⌀ 45 мм), и отверстия от них нужны для других элементов коммуникаций.
Балеринка
Инструмент служит для фрезерования отверстий ⌀ 12-320 мм. Балеринка – это ролик с режущей кромкой из высокопрочного сплава в алюминиевом корпусе.
Валик игольчатый
Приспособлением прокалывают картон листа, чтобы после смачивания его можно было гнуть. Гнутые поверхности нужны для создания арок и подобных элементов с криволинейными формами. Глубина прокалывания — 5-8 мм, ⌀ 2-3 мм. Проколотая сторона плиты гипсокартона изгибаться внутрь.
Ножницы по металлу
Механизмом режут профиля для обрешетки, на которой будет крепится гипсокартон. Если работы разовые, то лучше воспользоваться ножницами, а не болгаркой или ножовкой по металлу.
Виды аккумуляторов
Виды и характеристики аккумуляторов.
- Никель-кадмиевые – используются в бытовых инструментах, рассчитаны примерно на 1000 зарядок. Недостатком является постепенное уменьшение емкости при зарядке не полностью разряженного аккумулятора (эффект памяти).
- Никель-металлогидридные – также используются в бытовых инструментах, рассчитаны на 500 зарядок, обладают эффектом памяти. Последний недостаток может устранить наличие запасного аккумулятора.
- Литий-ионные – эффектом памяти не обладают; считаются более экологичными, так как не содержат кадмия, который вреден для человека; плохо переносят отрицательные температуры.
Также существуют шуруповерты, которые могут работать от сети. Однако их использование при монтаже ГКЛ не очень удобно, так как зона работы ограничивается длиной шнура и такой инструмент тяжелее
Однако, если работы много, можно обратить внимание и на такие модели
Важно, чтобы выбранный вами инструмент удобно лежал в руке. Рукоятка, расположенная по центру тяжести шуруповерта, обычно удобнее рукоятки пистолетного типа
Рукоятка, расположенная по центру тяжести шуруповерта, обычно удобнее рукоятки пистолетного типа.
Шуруповерт можно заменить дрелью. Однако она более тяжелая и поэтому работать с ней не так комфортно. К тому же на дрели нет ограничителя.
Электроинструмент
Подобный инструмент для гипсокартона и профилей значительно ускоряет работу. Это шлифмашина (болгарка) и электролобзик, электрические ножницы, просекатели, и т.д.
Просекатель для профилей
В каркасе из металлического профиля часто нужно проделывать нестандартные отверстия в неудобных местах, и для этого служит просекатель. Он делает отверстия диаметром 25 мм. Просекатель угловой скрепляет профиля по внешним углам ГКЛ перегородок. Бьют по просекателю резиновой киянкой.
Клещи для соединения профилей
Клещами также соединяют профиля обрешетки для плит ГКЛ. Этот инструмент для соединения профилей для гипсокартона может использоваться для скрепления изделий с изгибом, без дополнительных метизов. Стандартное расстояние между просечками – 5 мм. В отличие от заклепочного соединения, поверхность металла остается ровной.
Перфоратор
Перфоратором сверлят отверстия в твердых стройматериалах, и в толстых листах ГКЛ в том числе. В отверстия вставляют дюбель-гвозди, они служат для протяжки коммуникаций, и т.д. Для сверления металла используются сверла, заточенные под конус, с посадочным местом под патрон перфоратора.
Шуруповерт
Шуруповертом хорошо крепить листы ГКЛ к профилю, так как он имеет регулируемый момент закручивания. Скорость вращения патрона может достигать 4000 оборотов в минуту, поэтому саморезы вкручиваются легко и быстро. Шуруповерты бывают аккумуляторными или с питанием от сети напряжением 220 вольт, в комплекте идет набор бит.
Ленточный шуруповерт устроен таким образом, что саморезы подаются к патрону, как в пулемете – по ленте. Также целесообразно его применять при больших объемах работ.
Газовый строительный пистолет
Пистолетом крепят профиля SD, UD и CD к поверхностям стен, также инструмент нужен для фиксации плит ГКЛ. Применяется при больших объемах работ.
Более бюджетный вариант — Aiken MGN 850C Gas
Его стоимость не выходит за рамки 25 000 рублей. Газовый монтажный пистолет aiken имеет энергию выстрела – 85 Дж, длина гвоздей – от 15 до 40 мм, диаметр до 3 мм. Емкость магазина стандартная – 40 шт., 1000 выстрелов с одного баллона.
Прибор может использоваться в различных температурных режимах, от минус пяти до плюс пятидесяти, вес – 3,5 кг.
Что идет в комплекте?
Среди стандартных элементов, двух зарядок, инструкции, пистолета и блока питания идут беруши на веревочках, тюбик прозрачного масла для смазки, имбусовый ключ на 4 мм, запасной колпачок на ствол и фитюлька для газового баллона.
Корпус
Сборка достойная, пластик гладкий, обрезинка твердая и прочная, модель удобная для эксплуатации, надежная ручка и фиксаторы регулировки корпуса. Приятный алый цвет, практичный ствол.
Функциональность
Если сравнивать этот агрегат с предыдущими, то стоимость одного выстрела равняется 2 рублям, а не 8 или 15 за toua или hilti. Называя плюсы этой модели следует отметить:
- безопасность монтажа, ошметки летят строго вдоль плоскости;
- есть сервисные центры в каждом городе;
- один заряд батареи дает 4000 выстрелов;
- вся расходка взаимозаменяемая.
Конечно, если сравнивать с Хилти, то газовый монтажный пистолет aiken имеет удар послабее, больше идет хлопотных примочек комплекте, смазка, ключи, дополнительная батарея, но по стоимости – аикен более доступный и распространенный.
Купить газовый монтажный пистолет по бетону ММ 40Б можно за 20 000 рублей. Что же мы получаем взамен?
- Невысокая себестоимость выстрела, до 0,80 коп.
- Независимость от шлангов и электроэнергии, впрочем, как и у других моделей.
- Магазин вмещает 40 шт. гвоздей.
- Энергия выстрела – 85 Дж.
- Один газовый баллон дает 1000 выстрелов.
Да, показатели достойные, но вот использовать данный агрегат можно только для бетонных и металлических поверхностях. Невысокая стоимость обусловлена слабой мощностью и отсутствием запасного аккумулятора. Нужно внимательно следить за зарядом батареи, и при его отсутствии на время будет прекращаться работа пользователя. Для полной зарядки устройства потребуется 1,5-2 часа.
Такой монтажный пистолет по бетону будет уместен для недлительного использования, крепления каркасов без усиления на объекты и нагрузки на агрегат.
Шпаклевочные инструменты
Инструменты для приготовления раствора и нанесения его на поверхность ГКЛ должны быть сделаны из нержавейки. Качество оштукатуренной или зашпаклеванной поверхности зависит от правильного замешивания раствора. Смесь перемешивают насадками (строительными миксерами), вставленными в дрель, перфоратор или шуруповерт.
Насадки для приготовления раствора
- Миксером с круглой лопаткой перемешивают ЛКМ, герметики и клеевые смеси;
- Насадка спиралевидная с кольцом на торце предназначена для работы со штукатурными строительными растворами, наполнителями и выравнивающими растворами;
- Спиральная трехвитковая насадка левосторонняя нужна для перемешивания жидких составов с низким коэффициентом вязкости;
- Спиральная насадка правосторонняя нужна для приготовления тяжелых растворов с высоким коэффициентом плотности;
- Винтовая кольцевая насадка предназначена для грунтовок, ЛКМ, клеевых смесей и распыляющихся растворов.
Шпателя
- Шпателем с лезвием 50-70 см заделывают швы между плитами гипсокартона, вдавливают в раствор армирующую ленту для скрепления швов между ГКЛ, наносят шпаклевку по длинной стороне шва и на весь лист;
- Узким угловым шпателем выравнивают внешние и внутренние углы ГКЛ конструкций, и также заделывают поперечные швы;
- Шпателем с отверткой шпаклюют швы ГКЛ и углубления от головок саморезов;
- Широким шпателем с длиной лезвия от 180 см шпаклюют гипсокартонные плиты всплошную;
- Шпаклевочный сокол – это щиток из нержавейки, на который накладывают раствор и подносят его к месту шпаклевки.
Производители
На сегодняшний день рынок наполнен большим количеством производителей строительных инструментов. Один из них – польский производитель Topex. Эта торговая марка производит ручной инструмент достаточно хорошего качества и за сравнительно небольшие деньги. Потребители хорошо знакомы с данной фирмой.
Продукция этой марки в большей степени предназначена для непрофессионального использования, но и специалисты часто ее приобретают.
Еще один производитель ручного инструмента – канадская фирма Fit. Данная компания существует на российском рынке с 1999 года. За это время она зарекомендовала себя как изготовитель качественного, надежного и недорогого инструмента. Также среди продукции Fit можно найти расходные материалы к электроинструменту.
С 2003 года на отечественном рынке появился ручной инструмент и оборудование, выпускаемые немецкой фирмой Matrix. Заводы, на которых изготавливают данную продукцию, находятся в Китае и Тайване.
На прилавках можно встретить большой ассортимент инструментов, произведенных в России. Инструменты, изготовленные отечественными фирмами, не уступают по качеству импортным, а цена может быть в разы меньше. Среди российских производителей стоит о, ООО «СМИ», ОАО «Новосибирский инструментальный , «Металлист», «СибрТех» и другие.
Среди производителей электроинструментов, предназначенных для домашнего использования, как лучшие отзывами отмечены .
Инструменты Bosh давно зарекомендовали себя на рынке. В ассортименте данной компании существует более дорогой профессиональный инструмент. Отличительной чертой такого инструмента является оформление корпуса в синем цвете. Если же инструмент представлен в зеленых тонах, он предназначен для домашнего использования. Оба типа техники этого производителя отличаются высоким качеством и надежностью.
«Интерскол» – российский производитель электроинструментов. Продукция этой марки не только популярна на родине, но и экспортируется за рубеж. Компания появилась на рынке 15 лет назад и за это время добилась неплохих результатов. Она входит в десятку лучших производителей электроинструментов и получила международное признание.
Значительным плюсом фирмы является наличие большого количества сервисных центров по всей России.
Шлифовальные инструменты для гипсокартона
Шлифовочная терка – инструмент с зажимами для шлифовальной сетки. Терка используется для сухой шлифовки зашпаклеванных листов гипсокартона и швов между ними.
Терка с изменяющейся рукояткой также оснащена зажимами и черенком на шарнире. Терку используют в труднодоступных местах. Рукоятка терки удлиняется, что позволяет увеличить радиус обработки поверхности. Такое приспособление позволяет выйти за пределы участка с высоким пылеобразованием при шлифовке ГКЛ.
Виброшлифовальные машины не только ускоряют обработку поверхности гипсокартонной конструкции, но и собирают пыль в специальные мешки-пылесборники.
