Как Протянуть Провод Под Гипсокартоном • Монтаж в штробах

Гипсокартонная отделка стен и потолка помещений включает в себя не только саму сборку каркасного основания и обшивки его панелями, но и много других сопутствующих работ, в том числе и прокладку линий коммуникаций в коробе. Некоторые из них проводятся предварительно перед началом обивки ремонтных работ, а другие можно провести в комплексе.

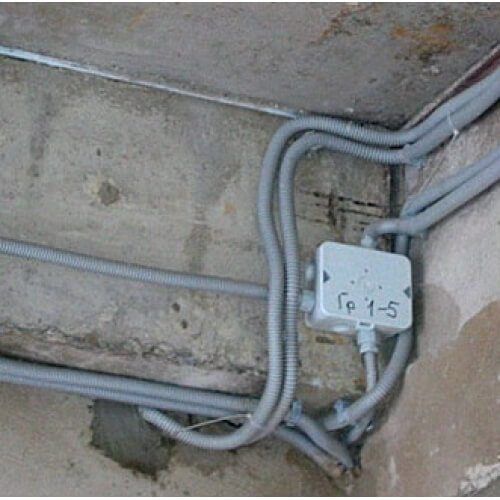

Пример проводки под гипсокартоном

Проводка под гипсокартоном может быть проложена несколькими способами, с применением различных технологий. Как это делается и что потребуется для электротехнических работ с учётом выполнения их в комплексе с отделкой?

Схема проведения проводов под гипсокартоном

Штробление стен под проводку

При проведении ремонта или возводя с нуля дом, приходиться протягивать электрокоммуникации или переносить на новое место. Электропроводку можно проложить по наружной стороне стены, но этот способ применяется нечасто.
Открытые провода ухудшают целостный вид комнаты, а кроме этого, их можно свободно зацепить и перегнуть. Стоит ли утверждать, что испорченная проводка не только непригодна для использования, но и может вызвать пожар.

Вот почему провода всегда стараются прикрыть в стене, где они не будут служить помехой и останутся невредимыми.

Для такой маскировки кабеля стену нужно штробить. Нюансы до начала штробления Принимаясь за такую работу, нужно знать кое-какие требования и рекомендации по электробезопасности.

Штробу по стене ведут только по прямой линии и лишь по горизонтали или вертикали, не пуская наискось.

Размер канавы имеет приблизительные границы. Ширина должна быть не более 30 мм, глубина не превышать 25 мм, а протяжённость составлять около трёх метров.

При пропиливании штробы, необходимо отдаляться минимум на 40 см от батарей и труб, подающих газ. Канаву не мешало бы, прокладывать на удалении от пола и потолка примерно на 10 см.

В панельных домах делать пропилы под проводку в железобетонной плите не рекомендуется, так как может произвести к утрате прочности, и возникновение трещи. Как выполняется процесс штробления

Процесс штробление стен может выполняться различными инструментами, поэтому разберём каждый вариант.

Проделывание штроб с помощью молотка и зубила. Перед тем как начать, на стене делают разметку. После передвигая зубило по линиям разметки, выбивают бороздки. Потом располагают зубило поперёк этих двух бороздок и вколачивают его глубоко молотком, так чтобы слетал верхний слой поверхности. Продолжают до тех пор, пока по всей размеченной плоскости углубление штробы будет 2,5 см. Этот метод не работает, если стена железобетонная.

Применение болгарки для прокладки штроб. Итак, первое, что надо сделать — это оснастить инструмент алмазным диском, без осложнений пропилит бороздки. Болгарка создаёт ровные бороздки, но при работе разлетается много мелкой пыли. После проделанных бороздок по разметке, выбивают зубилом необходимую глубину.

Использование перфоратора. Как и в предшествующих вариантах, первым делом маркером отмечают границы будущих штроб. Для их пробития перфоратором, потребуется насадки с коротким широким буром и лопатка. Используя бур по всей разметке, выполняют углубления по 2,5 см. Вдоль пробитых отверстий выбиваем борозду при помощи лопатки. При выполнении работ, перфоратор держать поперёк отмеченным линий запрещено, так как это приведёт к лишним сколам на стене.

Использование специализированного оборудование, такого как штроборез. Этот прибор по принципу работы не отличается от болгарки. Данный электроинструмент обладает таким полезным элементом, как кожух, при помощи его можно обозначить глубину борозды и подключить трубку пылесоса. Давайте отметим основные плюсы штробления стен под проводку, если работу выполняет профессиональный специалист:

— подготовка стены к разметке и штроблению, осуществляется путём разведки скрытой проводки, при помощи детектора;

— неукоснительно придерживаются строительных правил и нормативов, а правил охраны труда;

— прочерчивают правильную разметку, прокладывая путь проводки к точкам выхода;

— повороты углублений под кабель делают как можно меньше;

— есть в наличии специализированное оборудования под специфическую работу;

— профессиональный подход к проделыванию углублений в стене;

— материал стен не имеет значения (бетон или кирпич).

Будем надеется, что данная информация поможет Вам качественно и безопасно сделать такую работу.

Болгарка

Использовать болгарку для штробления стен под электропроводку очень удобно. Она отлично покажет себя в работе по различным поверхностям: ей под силу и бетон, и кирпич. Приобретение алмазного диска делает резку качественной. Есть и недостатки: в процессе работы образуется очень много пыли, которую трудно вымыть, и невозможность контроля глубины распила.

И, если с первым можно справиться с помощью строительного пылесоса, то второй целиком и полностью будет зависеть от вашей сноровки. Кстати, при работе с болгаркой обязательны средства защиты: очки, респиратор и перчатки. Технология работы проста: по разметке пропиливаются продольные края углубления. Затем с помощью перфоратора с насадкой-лопаткой выдалбливается центральная часть борозды. Канавка получается ровной и красивой.

Защита

В современном производстве для изготовления электрических проводов в основном используется медь. Готовый провод помещают в изолирующую оболочку.

Чтобы не повредить ее во время прокладки провода о металлический каркас или саморезы для профиля, провод необходимо поместить в специальную защитную оболочку.

В этом случае трубка не помешает монтажу и предотвратит повреждения кабеля, что даст возможность избежать короткого замыкания. Также такая оболочка может защитить провод от мелких грызунов, что особенно актуально в некоторых бытовых помещениях.

Также для этих целей иногда используют ПВХ (полихлорвиниловые) трубы или специальные пустотелые кабели, изготовленные из пластика. Они не так удобны при сборке, их сложно прокладывать в труднодоступных местах.

Можно ли штробить несущие стены?

В объектах со стенами из монолита и бетона есть так называемые несущие поверхности. Их особенность состоит в наличии металлического каркаса и основы виде бетонной смеси.

Нанесение борозды уменьшает толщину и, соответственно, прочность поверхности. Не удивительно, что в вопросе согласования часто возникают трудности.

По всем правилам штробить несущие стены запрещено, ведь при использовании штробореза или угловой шлифмашинки возможно повреждение металлической арматуры или ее оголение.

Здесь возможны следующие выходы из ситуации:

1. Официально согласовать задачу в местном строительном департаменте и получить разрешение. В таком случае нужно доказать, что создание штробы не повредит встроенную арматурную сетку и не основную конструкцию. Если речь идет о панельном доме, в выдаче разрешения в 9 из 10 случаях откажут. Что касается каркасно-кирпичного объекта, с получением одобрения трудностей не будет.
2. Нанести на поверхность плиты слой штукатурки и далее штробить в ней без углубления в саму плиту. Как правило, арматура расположена на глубине 15-20 мм, поэтому вероятность ее повреждения минимальна.
3. Использовать гипсокартоновую конструкцию и спрятать проводку в ней.
4. Заложить провода в электротехнических плинтусах.
5. Прокладывать проводку под плитой OSB и т. д.

Как видно, вариантов выхода из ситуации достаточно, чтобы выбрать оптимальный вариант штробления.

Прокладка и монтаж проводки

Способ прокладки электропроводки зависит от того, как монтируется гипсокартонная отделка. Метод без установки каркаса применяется довольно редко. В этом случае необходимо штробить поверхность основной стены, а в нее помещать провод. Для мест, в которых будут установлены средства переключения и коммутации, также нужно подготовить отверстия. После этого кабель крепится к стене специальными хомутами.

При каркасном способе обшивки гипсокартоном проводку под ним можно проводить по стене (как в варианте, описанном выше) или же непосредственно в основании отделки, используя стойки каркаса в виде опоры для кабеля. Для этого можно приобрести специальные рейки, в которых имеются готовые точки для проводки. Крепление в данном случае часто делают с помощью пластиковой кабельной стяжки.

Можно также просверлить в стоечных профилях отверстия под горизонтальные линии. Чаще всего проводку прокладывают, используя каркасное основание.

Проводка под гипсокартоном из металлического профиля

Первое, что нужно сделать перед началом работы – продумать схему расположения всех входов и выходов под места крепления розеток и выключателей. Также обязательно нужно спланировать, где и как будут проложены линии электропроводки. Используют два способа: разводку на потолке и вдоль стен. Выбор метода зависит от того, перекрывается потолок или нет.

Инструкция по монтажу

Итак, давайте рассмотрим весь процесс, как правильно сделать проводку за гипсокартоном своими руками, пошагово и более подробно.

Подготовка

Сначала следует заняться сборкой конструкции из профилей. Что до зашивания каркаса листами из гипсокартона, то это следует отложить под конец. Сейчас же следует определиться с тем, каким образом будет выполнен монтаж проводки: либо по потолку, либо по стенам. В этом выборе есть дополнительные факторы: так, если потолок в доме подвесной или натяжной, то лучше всего выбрать вариант проводки по потолку. В этом случае провода должны будут строго вертикально опускаться к электрическим точкам.

В случае же если из гипсокартона выполнены лишь стены, а вот сам потолок из бетона или дерева, протяжка проводов производится вдоль стен под самым потолком (на расстоянии 10 см.). Нужно учитывать эти моменты при разработке схемы электрических точек в помещении, таких как розетки, выключатели и распределительные коробки.

Когда схема будет выполнена можно будет приступить к ее перемещению на сами стены, а также начать расчет материалов и монтаж.

Ставим распределительную коробку

Сообразуясь с составленной схемой производим установку распределительных коробок в каждом помещении. Для этого нужно просто прикрепить коробку либо к стене, либо к потолку саморезами.

3. Укладываем электропроводку

Таким образом мы подготовили помещение. Помимо этого, должны быть подготовлены также все материалы и инструменты, и уже тогда нужно будет начать монтировать электропроводку. Первым шагом закрепляем клипсы в до того размеченных местах стены, на расстоянии 30-40 сантиметров друг от друга. Также могут применяться пластиковые хомуты, тогда монтаж пойдет более быстрыми темпами, но можно повредить гофру об острые концы металлического профиля.

Перед протягиванием гофрированной трубы через каркас из профилей нужно будет просверлить отверстия нужного диаметра. Также в продаже имеются профили, уже имеющие такие отверстия.

Таким образом нужно будет провести кабель от распределительной коробки к электрическим точкам, то есть местам, где вы намерены сделать розетки и выключатели. Дело это простое, нужно отметить где будет расположен конец выведенного провода, после чего зашить стену при помощи гипсокартона.

Подключаем розетки и выключатели

Когда все готово остается лишь подключить электрические точки. Для этого нужно будет дрелью сделать отверстия в отмеченных местах и смонтировать подрозетники в гипсокартон. Сделать это также несложно.

Вырезаем в днище отверстия, через которые будет заходить проводка, вытягиваем провод и вставляем подрозетник в штробу. Затем затягиваем винты пока подрозетник не будет надежно закреплен в штробе. После этого можно смело подключать все к сети и проверять результаты работы.

Также следует отметить еще один важный нюанс – если производится не перемонтаж, а первый монтаж проводки, то следует правильно вписать ее в процесс монтажа самих стен. Опишем правильную последовательность работ:

1. сборка каркаса;
2. полная обшивка одной стороны перегородки;
3. прокладка электрических кабелей в гофрированной трубе по сделанному в этой статье описанию;
4. пустоты перегородки заполняются материалом для звукоизоляции;
5. производится обшивка второй стороны перегородки и прижатие кабелей к пришитым листам так, чтобы саморезы их не повредили.

При такой последовательности выполнения работ саморезы не упрутся в гофротрубу и не повредят кабели.

Монтаж скрытой электропроводки под гипсокартон

При проведении ремонта, или чистовой отделки стен, все чаще применяются листы гипсокартона. Если отбросить маленький недостаток — уменьшение габаритов помещения за счет толщины материала, этот способ наиболее удобен: он не такой трудоемкий, как покрытие стен штукатуркой.

Если вы решили выбрать для отделки именно такой вариант, необходимо знать, как правильно прокладывать электропроводку под фальшстенами.

Существует 3 основных способа монтажа ГКЛ на стену, каждый из них предполагает различные способы организации энергоснабжения.

1. Поклейка листов на стену с помощью клеевых составов. Мало чем отличается от простой штукатурки, но укладывать провод в стену несколько проще. А вот установка подрозетников в гипсокартон в этом случае — задача посложнее.
2. Установка гипсокартона на металлические профили без изолирующей прокладки. Кабель прокладывается в пространстве между базовой стеной и ГКЛ.
3. Монтаж листов на профили, но под гипсокартон укладывается тепло-шумоизоляция. В этом случае, кабели прокладываются особым способом, с учетом выбранного материала изоляции.

Во 2 и 3 случаях, монтаж розеток в гипсокартон не представляет сложности.

Существует еще один вариант. Он нестандартный, но встречается достаточно часто:

Помещение уже отделано гипсокартоном, на нем есть декоративное покрытие (краска, обои), и существует электросеть с розетками и выключателями. А вам понадобилось установить еще несколько точек подключения (розетки 220 вольт, локальная сеть Ethernet, кабель для телевизора). Возможно ли провести работы, не повреждая чистовой слой? Если у вас есть схема крепления листов гипсокартона — никаких проблем.

Выбор кабеля

Для отделки помещений в основном применяется первый вид ГКЛ ввиду того, что он дешевле остальных. Однако средняя часть листов подвергается тлению. То есть при возникновении искры возможно воспламенение, вследствие чего в помещение поступают токсичные газы. Поэтому проводка под гипсокартоном должна иметь изоляцию, не подверженную горению.

В большинстве случаев при ремонте используется обычный гипсокартон, по этому в случае проблем в с проводкой он легко воспламенится. Для безопасности необходимо изолировать проводку.

Оптимальным выбором станет кабель, маркированный как нг. Если монтаж листов ведется на металлический профиль, то монтаж электропроводки под гипсокартоном можно производить с использованием продукции с индексом ВВГнг. При этом кабель необходимо закрыть гофром из ПВХ. Такой подход позволит сэкономить, когда прокладывается электропроводка в гипсокартонных перегородках.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Если просвет между отделочным материалом и стеной меньше 15 мм, то рекомендуется остановить свой выбор на кабеле с маркировкой ВВГнг-LS. Он имеет двойную изоляцию, тем самым обеспечивая большую надежность.

Инструменты и материалы

В перечне указаны все возможные принадлежности. Вы можете уменьшить их количество, при обеспечении общей пожарной и электрической безопасности.

• Гофр для укладки кабеля. Желателен при монтаже между ГКЛ и базовой стеной. Может быть пластиковым или металлическим. Последний применяется в случае, если утеплитель изготовлен из материала, поддерживающего горение.



• Вместо гофра можно использовать кабельный короб, но это излишество, с точки зрения затрат.
• Силовой кабель. При укладке в гофр, допускается один слой изоляции, если проводка без гофра — изоляция должна быть трехслойная.



• При монтаже в базовую стену (штробление) — достаточно двойной изоляции.
• Кабель заземления, для создания дополнительной системы уравнивания потенциалов. Профили под гипсокартоном следует заземлить.

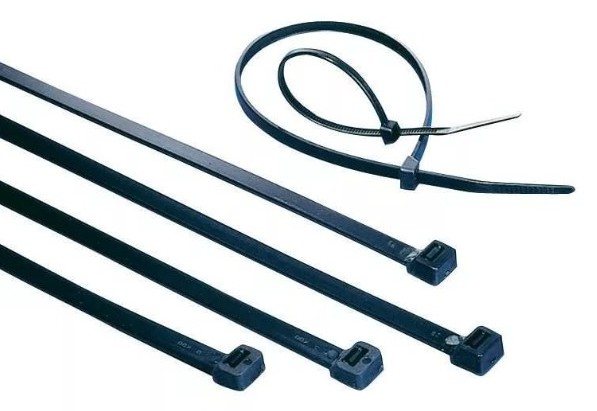

• Фурнитура для фиксации кабеля (гофра): клипсы, пластиковые втулки для отверстий в профиле, стяжки.
• Установочные коробки под гипсокартон или обычные монтажные коробки, если ГКЛ приклеены к стене.
• Приспособление для проделывания отверстий в профиле и гипсокартоне — так называемые «балеринки», или коронки. Разумеется, дрель.



Электропроводка в гипсокартонном потолке

Если планируется только один светильник, то кабель следует проложить к верхнему краю стен. В гипсокартонном потолке напротив друг друга по прямой линии делаются отверстия. В одно из них вводится электрический кабель и продвигается к другому. Такой способ позволяет протягивать его на несколько метров.

Если будет выполняться монтаж нескольких светильников, то работы необходимо проводить до крепления гипсокартона к каркасу. Если же листы уже смонтированы, то их придется снять.

Рассмотрим последовательно, как протянуть кабель под гипсокартоном на потолке:

1. Чертится схема прокладки электропроводки, на которой отмечаются все точки распределения электрических элементов. Далее делается разметка на потолке;
2. В соответствии с планом кабель крепится к потолку при помощи клипс или металлической ленты с перфорацией;
3. Провода через установленные подрозетники подключаются к электрическим точкам.

На гипсокартонном потолке можно устанавливать легкие точечные светильники, которые имеют небольшой вес и почти не воздействуют на подвесную конструкцию.

Особенности монтажа проводки под ГКЛ

Универсальной методики не существует, поэтому мы рассмотрим технологии, в зависимости от способа укладки листов. Монтаж электропроводки под гипсокартон начинается с составления подробного плана. На стену наносятся предполагаемые места укладки ГКЛ, с учетом стыков и возможного применения крепежных саморезов. Точки установки розеток и выключателей должны планироваться на расстоянии не менее 20 см от края листа. Такие же требования относятся к металлическим профилям. Линии монтажа профиля также рассчитываются с учетом прокладки кабеля.

Затем производятся замеры, и план переносится на бумагу. После установки листов гипсокартона, вам не придется искать все коммуникации наугад.

Гипсокартон клеится на стену

Поскольку этот способ мало чем отличается от обычной штукатурки, прокладка кабеля выполняется аналогично. В стенах проделываются штробы. Глубина закладки может быть меньше, чем при штукатурке, но между оболочкой кабеля и внутренней стороной ГКЛ должен быть слой замазки не менее 5 мм. Укладывать листы непосредственно на проводку нежелательно. Гипсокартон менее прочен, в сравнение со штукатуркой, есть риск механического повреждения кабеля.

Далее выбираем способ монтажа подрозетников в гипсокартон.

• Если коробка фиксируется на листе, в базовой стене проделывается углубление с запасом по диаметру не менее 2 см. В этом случае нет никаких сложностей с укладкой кабеля: он замуровывается в штробу, монтажный конец укладывается кольцом на дно углубления как можно глубже. Это делается для того, чтобы не повредить провод при сверлении отверстия в ГКЛ.

Отверстие проделывается аккуратно, как только круг отделился от листа, дрель останавливается. Свободный конец кабеля продевается в отверстие коробки, подрозетник закрепляется в гипсокартоне.

Важно! Приклеивая гипсокартон к стене, надо следить за тем, чтобы в районе установки коробочки не было монтажного клея (штукатурки) в радиусе 20 см от центра отверстия.

Иначе технологические пазы для установочных винтов будут замурованы, и вы не сможете прикрутить коробочку.

• При использовании обычных монтажных коробок (под алебастр), технология схожая. Только отверстие в ГКЛ сверлится заранее, по разметке. Диаметр больше размера подрозетника на 10–15 мм. Кабель укладывается, как обычно, с запасом для соединения. Перед монтажом листа, вокруг углубления в базовой стене наносится клей для гипсокартона. После установки ГКЛ, излишки штукатурки убираются, отверстие получается монолитным, без зазора между стеной и гипсокартоном.

После чего коробочка усаживается на алебастр, как в обычную отштукатуренную стену.

Сверление отверстий под коробочки с углублением в базовую стену, после приклеивания гипсокартона нежелательно. С вероятностью 100% вы повредите подготовленный кабель.

Гипсокартон монтируется на металлические профили без изоляции

В этом случае проводка прокладывается в произвольном порядке между гипсокартоном и стеной.

В металлическом профиле проделываются отверстия. Края необходимо обработать наждачной бумагой, чтобы не повреждалась изоляция. Затем кабель протягивается согласно заготовленной схеме.

Вне зависимости от того, укладывается кабель с трехслойной изоляцией, или он находится в гофре, при протяжке через профиль, в отверстия желательно установить втулки. Из можно изготовить из обрезков полипропиленовой трубы.

Важно! Линии пересечения кабеля и профиля должны быть нанесены на схему. Саморезы, которые вкручиваются в гипсокартон, не должны располагаться ближе, чем в 10 см от кабеля.

В противном случае, шуруп может попасть в кабель и устроить короткое замыкание. Или через шуруп на весь профильный каркас может попасть фаза (еще один довод в пользу заземления профиля).

По этой же причине, электропроводка под гипсокартоном должна располагаться как можно дальше от гипсокартона.

Установка розеток в гипсокартон выполняется обычным способом.

Меры безопасности простые: перед монтажом плит, проводку следует отвести от места предполагаемого сверления отверстия. Потом ее несложно будет найти через дырку под коробочку.

Еще один способ укладки кабеля — закрепление на несущей стене с помощью клипс. В этом случае, можно закрепить профиль на стене с технологическими промежутками, через которые и пройдет провод. Вероятность повреждения в этом случае минимальна. Разумеется, все разрывы профиля необходимо обозначить на разметке, чтобы не вкручивать саморезы в пустоту.

Вертикальная прокладка еще проще: кабель крепится к профилю с помощью клипс, или нейлоновых стяжек.

Между ГКЛ и базовой стеной прокладывается утеплитель

Технология монтажа такая же, как в предыдущем случае, но с обязательным соблюдением мер пожарной безопасности. Если в качестве изоляционного материала используется минеральная вата, или иной негорючий материал — дополнительных требований нет. Просто утеплитель аккуратно укладывается вокруг кабеля. Если материал пожароопасный, кабель укладывается в гофр из металла или пластика, не поддерживающего горение. Установка втулок желательна, как и в предыдущем разделе.

Такие-же правила применяются при укладке кабеля за гипсокартоном в деревянном доме. Правила устройства электроустановок также предусматривают прокладку стальных труб, в которые заводится проводка.

Сэндвич: стена — клей — утеплитель — клей — гипсокартон

При использовании жесткого утеплителя, который сам является конструкционным материалом, металлический профиль не требуется. В этом случае монтаж проводки в гипсокартоне выполняется по несущей стене. Утеплитель клеится с воздушным зазором, либо в нем вырезаются каналы для проводки.

Сверху на изоляционный материал клеятся листы. Если толщина сэндвича позволяет, установка подрозетников в гипсокартон выполняется с креплением на несущую стену.

Ошибки при выполнении работ

Электротехнические работы всегда требуют особого внимания. Недосмотры и головотяпство могут привести и к пожару, и к поражению током. Если вы не уверены в своих силах, сомневаетесь, проконсультируйтесь у знающего человек или пригласите специалиста. Но, если рука тверда, а разум ясен – то смело вперёд.

Есть ряд распространенных ошибок, допустить которые может не только новичок, но и опытный домашний мастер.

Рассмотрим их:

• покупать надо только качественные товары – как известно, скупой платит дважды;
• брать расходники и материал с запасом – возможен брак, неправильный расчёт, причём это может случиться в самый неподходящий момент: магазин закрыт, а если и открыт, то, что надо закончилось;
• отсутствие схемы разводки или вариант «на глазок»;
• канавка получилась слишком глубокой – придется увеличить количество гипсового раствора;
• игнорирование использования индикаторов старой проводки – поражение током обеспечено;
• проверять тестером наличие фазы при монтаже выключателя – если вы разорвете ноль, то, в фазном всегда будет ток, даже если тумблер выключен;
• неверный подбор сечения кабеля – не справится с нагрузкой;
• штробление «по косой» – запрещено;
• использование перфоратора или штробореза на неподходящем покрытии – например, гипсокартон или дерево. Или зубило и молоток – на бетонном. Критичного ничего в этом нет, но со стороны выглядит смешно;
• несоблюдение мер личной безопасности – может привести к нанесению вреда здоровью;
• использование неисправного инструмента или дешёвых комплектующих к ним – приведет к преждевременному износу аппарата.

Прежде, чем приступать к штроблению, ознакомьтесь со всей информацией о правилах проведения подобных работ, нарисуйте схему, убедитесь, что каждый выключатель, каждая розетка присутствуют в нужном количестве и на нужном месте. Не скупитесь на покупку качественных материалов. Расходники приобретайте с запасом. Не забудьте о собственной безопасности, приобретите защитные очки и респиратор. Трезво оцените свои силы, обдумайте все нюансы предстоящих работ и только, если твердо уверены, что справитесь, приступайте. Существует и другой вариант: пригласить проверенного специалиста, который сделает всю необходимую работу «без шума и пыли». В любом случае, владение информацией позволит вам владеть ситуацией.

Теги:

• электрика

Оцените материал:

Прокладка дополнительной проводки под уже готовую отделку ГКЛ

Как протянуть провод, и установить подрозетник под смонтированный гипсокартон? Все зависит от того, что находится между стеной и листами.

• Если гипсокартон приклеен на стену — придется прорезать чистовую поверхность и делать неглубокие штробы. В этом случае надо будет восстанавливать лицевой слой (красить или клеить полосу обоев).
• При монтаже на профиль — задача упрощается. Разумеется, необходимо знать схему размещения металлических направляющих. Чтобы не портить верхнюю часть стены, силовой кабель можно завести снизу, из-под плинтуса. Сначала сверлится отверстие для подрозетника. Затем по отвесу определяется место ввода кабеля (плинтус в этом месте временно демонтируется). В подготовленную дырку опускается веревка с отвесом, которая вытягивается из нижнего отверстия для ввода кабеля. Провод крепится на веревке, и вытягивается наверх.

Далее — обычная схема: установка коробочки любым способом. Вводной кабель протягивается под плинтусом до распределительного щитка.

• Если между гипсокартоном и стеной находится мягкий утеплитель — вместо веревки можно воспользоваться стальной проволокой (которая остается после монтажа гофры). С жесткими плитами изоляции такой метод не работает.

Учитывая неконтролируемое положение кабеля под ГКЛ, рекомендуется использовать гофру. В крайнем случае, провод с трехслойной изоляцией.

Чем штробить бетон

Бетонные плиты — неизменный элемент современного строительства. С их помощью можно собирать дом, как конструктор, и тем самым ускорить процесс строительства. В составе таких элементов лежит бетон и металлическая арматура.

Для штробления рекомендуется применять следующий инструмент:

1. Болгарка с алмазным диском.
2. Штроборез.
3. Перфоратор (на коротких участках).

Не большой лайфхак – установите на болгарку сразу два алмазных диска, тем самым минимум в два раза сократите время на проделывание штробы.

Прокладка проводов под гипсокартоном

Гипсокартонная отделка стен и потолка помещений включает в себя не только саму сборку каркасного основания и обшивки его панелями, но и много других сопутствующих работ, в том числе и прокладку линий коммуникаций в коробе. Некоторые из них проводятся предварительно перед началом обивки ремонтных работ, а другие можно провести в комплексе.

Пример проводки под гипсокартоном

Схема проведения проводов под гипсокартоном

Полное содержание материала

Штроборез

Этим электрическим инструментом можно профессионально выполнять борозды отличного качества в любых минеральных основаниях: от кирпича до пенобетона. Многие считают, что штроборез – это разновидность болгарки. Однако, он имеет ряд конструктивных особенностей, позволяющих проводить работы в 2 раза быстрее и с минимальным уровнем запыленности.

Отличия от болгарки:

1. Имеет два параллельных пильных диска с алмазным напылением, глубину пила можно задать самостоятельно.
2. Устойчивость и точность инструмента обеспечиваются салазками с направляющими роликами.
3. Защиту поверхности от повреждения дисками и безопасность работника обеспечивает система погружения: при извлечении режущих элементов из бороздок, подпружиненные салазки опускаются, и диски становятся недоступными для контакта.
4. Пылепоглощение происходит в защитном кожухе и по патрубку передается в сборник промышленного пылесоса.

Принцип работы бороздодела несложен и заключается в том, что оператор выставляет необходимую глубину канавки на дисках и ведёт аппарат по намеченной линии. Затем стамеской убирается внутренняя часть желоба. Линии получаются идеально ровные. Покупать этот инструмент в личное пользование дороговато, поэтому лучше пригласить профессионала.

Общие положения по прокладке электропроводки

Даже начинающий электрик знает, что причина коротких замыканий в проводке чаще всего возникает в точках соединений жил кабеля, и в местах повреждения целостности шнура. Чтобы избежать возникновения подобных нештатных ситуаций, стоит придерживаться общих требований к прокладке питания под отделкой.

1. Проводка должна быть подобрана в соответствии с планируемой нагрузкой на линию.



2. Нужно стараться избежать наличия большого количества соединений (скруток) жил, в этих местах большее сопротивление, а значит, возрастает нагрузка.
3. Под гипсокартон электропроводку закладывают в дополнительной гофрированной оболочке-трубе. Это предохранит провод от повреждений саморезами для гипсокартона в процессе монтажа обшивки ГКЛ.

Процесс монтажа проводки

• Для простого доступа к местам разводки и соединения шнуров на стенах устанавливаются распределительные коробки.
• Линии проводов в жилом доме должны располагаться по единой схеме, с соблюдением стандартов. Кабель прокладываем вверху на расстоянии от потолка 100-150 мм, внизу – 150-200 мм (от плинтуса). От окон, дверей и углов не менее 100 мм. Розетки монтируются на высоте 300 мм от пола и расстоянии 500 мм от батарей, труб отопления и прочих. Выключатели на высоте 900 мм от пола и желательно с одной стороны во всех комнатах.


  Схема для монтажа проводки в гипсокартоне
  Как вариант допускается монтаж открытой лини, в кабелях-каналах, но кроме таких помещений, как ванная и санузел, где обязательна только скрытая проводка. По этим принципам проводится прокладка электропитания по всем помещениям, независимо от типа отделки.

  Монтаж проводки под гипсокартоном может выполняться несколькими вариациями, которые подбираются, в зависимости от способа крепления ГКЛ, типа основных стен и удобства выполнения работы.


  Процесс проведения проводов под ГКЛ



Тонкости штробления

С учетом обрабатываемого материала можно столкнуться с различными трудностями. Рассмотрим вопросы, требующие отдельного внимания.

Как штробить под кондиционер

Обычная сплит-система состоит из двух блоков. Один устанавливается снаружи помещения, а другой крепится внутри комнаты.

Для укладки соединительных элементов делается штроба размером 60/50 мм (ширина/глубина). После укладки «начинка» закрывается с помощью гипсового раствора и замазывается штукатуркой.

Как штробить гипсокартон

В случае с гипсокартоновыми листами создание штробы исключено из-за небольшой толщины и хрупкости материала. Оптимальное решение — укладка проводов за листом.

Что касается электрических точек, они крепятся в подготовленном заранее отверстии. Последнее делается с применением перфоратора с надетой на него коронкой.

Установка розеток в гипсокартон .

Кафельная поверхность

В ряде комнат на стенах используется кафель. Как правило, в эту группу входит ванная и кухня. Трудностей не будет, если под рукой имеется болгарка с алмазным диском.

Применение перфоратора не рекомендуется из-за риска растрескивания и повреждения плитки.

Выбор способа укладки провода от типа крепления гипсокартона

Отделка с использованием ГКЛ может проводиться двумя способами, бескаркасным на монтажный гипсовый клей и более распространённым — каркасным методом. В зависимости от этого подбирается и соответствующая технология прокладки проводки.

В штробах. Такой приём более трудоёмкий, так как нужно изначально продолбить в стене своими руками углубления под электрокабель. После укладки линии её можно заштукатурить скрыв полностью в кладке. Метод штробления единственный возможный вариант при бескаркасном монтаже гипсокартона, но возможен и при обшивке на каркас;

Процесс закладки проводов в штробы

Финишная отделка

После завершения всех шумных работ необходимо закрыть магистраль. Есть два варианта: либо вся стена выравнивается шпаклевкой, либо закрывается только сам канал.

Для этого надо:

• очистить канавку от слоя грязи и пыли;
• прогрунтовать, подождать до полного высыхания;
• зашпаклевать, закладывая раствор в канал (для предотвращения проседания слоя можно проложить армирующую сетку);
• удалить излишки штукатурки и разровнять гладилкой.

Монтаж в штробах

Такой прием прокладки электропроводки своими руками простой, но более затратный по времени. Ведь предварительно стоит приготовить углубления – штробы.

Процесс штробления стены перфоратором

Вся работа выполняется в несколько этапов.

Изначально, прежде чем штробить стены, на бумаге стоит набросать схематическое расположение линий питания и всех выводов под инфраструктуру (розетки в гипсокартоне, выключатели и прочие).

Схема для штробления стен

Как проштробить стену под проводку

Штробы под проводку можно подготовить различными приемами:

• вручную, стамеска/зубило и молоток. Трудоемкий способ, который лучше использовать при относительно мягких стеновых материалах (газоблок, кирпич-сырец);



• болгарка. Вдоль штроб делаются разрезы, после чего материал выбивается перфоратором или вручную;
• штроборез. Наиболее простой способ, позволяющий в короткие сроки подготовить все линии под проводку. Но требуется дорогостоящий инструмент для гипсокартона.

Так выглядит штроборез
Под распределительные коробки и подрозетники также придется долбить углубления, используя один из способов.

Готовая штроба для закладки проводки

Готовые штробы очищаются от мусора. В полученные углубления под проводку закладывается кабель, который фиксируется клипсами.

После подключения и проверки кабелей, все линии стоит заштукатурить, чтобы спрятать от внешнего воздействия, используя при этом гипсовые либо цементно-песчаные смеси.

В видео показан процесс монтажа проводки в штробах.

Зубило и молоток

Это экономичный, трудоемкий и требующий сноровки инструмент. Людям без надлежащей физической подготовки будет тяжело, даже изматывающе штробить стены с использованием этого инструмента. Использование в масштабных работах по кирпичной или бетонной стене в этом случае не оправдано. Его можно применить, когда основные работы по этим поверхностям выполнены и требуется доработать неровности или немного расширить углубление. Зато при работе по штукатурке эта парочка покажет себя с лучшей стороны, но, опять же, на небольших дистанциях. Словом, зубилом удобно делать последние штрихи и мелкие детали.

Этапы работы:

1. По маркерной разметке простукиваем боковые границы бороздки.
2. Под ударом молотка совершаем рабочей поверхностью зубила движение «снизу-вверх» невысокой амплитуды, как бы «подковыривая» верхний слой штукатурки.
3. Далее поступательными движениями углубляем канавку.

Как уже было отмечено, работа требует сноровки: важна синхронность силы удара молотка и направления хода зубила. В противном случае рискуете получить кривую линию.

Укладка проводки по стене

Самый простой способ сделать проводку кабеля, который допустимо использовать перед ремонтными работами, так и уже в готовом каркасе.

Подготовленная схема с линиями питания и расположением всех элементов переносится на плоскости.

Схема прокладки проводки в стене

Схема укладки кабеля в гофрированную трубу
Проведенная,таким образом, проводка сверху перекрывается гипсокартонной обшивкой на каркасе и будет защищена от внешнего воздействия.

Как провести проводку, если ГКЛ крепится на каркас

Сначала необходимо сделать каркас из профилей, но крепить к нему ГКЛ пока не надо. Затем можно выполнять монтаж проводки в гипсокартоне.

Для проведения работ потребуются следующие материалы:

• Кабель нужного сечения. Лучше проложить негорючий ВВГнг
• Гофрированная труба подходящего диаметра
• Клипсы для крепления гофрированной трубы к основанию
• Крепежи для фиксации клипс к стене
• Распределительные коробки
• Розетки
• Выключатели
• Подрозетники для гипсокартона
• Клеммные колодки для соединения проводов

Также необходимо подготовить перфоратор и коронку диаметром 65 мм для проделывания отверстий для подрозетников.

Далее выполняется монтаж проводки в следующей последовательности:

1. Чертится схема электропроводки с указанием месторасположения всех элементов. Следует учитывать, по стенам будет прокладываться кабель или потолку. Если планируется монтаж подвесного или натяжного потолка, то рациональнее провести электропроводку по нему и опускать ее перпендикулярно полу к выключателям и розеткам. Если гипсокартоном обшиваются только стены, а на потолке не будет никаких конструкций, то проводку следует вести по стенам, отступив от потолка 10-15 см;
2. Схема переносится на стены;
3. В соответствии с электрической схемой устанавливаются распределительные коробки. Их крепление производится при помощи саморезов;
4. Далее по разметке на расстоянии 30-40 см друг от друга крепятся клипсы. Клипсы можно заменить пластмассовыми хомутами, которые позволяют ускорить процесс монтажа проводки. Но существует вероятность повреждения гофры об острые края профиля;

.gif” />

• Гофрированная труба с проводом в соответствии со схемой протягивается через каркас из металлических профилей. Предварительно в профиле просверливаются отверстия, по диаметру совпадающие с гофрированной трубой, или можно приобрести уже подготовленный для монтажа проводки профиль;
• На металлический каркас крепится гипсокартон. Важно запомнить расположение выведенных для розеток и выключателей концов кабеля;
• Устанавливаются и подключаются розетки и выключатели. В соответствии со схемой в гипсокартоне дрелью с установленной на нее коронкой делаются отверстия. При правильном расчете вводные провода будут располагаться точно напротив них. Далее через подрозетник кабель вытягивается наружу, а подрозетник вставляется в подготовленное для него место и фиксируется при помощи имеющихся по бокам винтов. Подключаются розетки и выключатели.

Выполнять монтаж выключателей и розеток следует по окончании ремонта, тогда новые декоративные накладки останутся чистыми.

Прокладка сквозь каркас

Подобный прием актуален при закладке под гипсокартонную отделку звукоизолятора и утеплителя. Вся работа проводится в процессе ремонтных работ.

1. В первую очередь собирается каркасное основание из металлического профиля. Если необходимо, в него между стойками, укладывают плиты изолятора.
2. Проводка, заключенная в гофрированную трубу (обязательно), протягивается под стойками каркаса и фиксируется клипсами или же пластиковыми кабельными стяжками к деталям основания (например, подвесам).



3. Возможно сверление проемов в стойках. При этом подбирается соответствующий гофротрубе диаметр сверла. В полученные отверстия можно проложить проводку.


   Пример смонтированной проводки в металлическом каркасе

Неплохим решением станет приобретение профиля для каркаса с уже готовой перфорацией под линии электропитания.

При правильном соблюдении всех технологических нюансов, линии обеспечения электроэнергией прослужат не одно десятилетие без возникновения проблемных ситуаций. Не стоит экономить на материалах, иначе некачественный провод или плохой защитный материал (либо его отсутствие), может привести к опасным последствиям.
