Особенности применения металлических фасадных панелей

Хотите обшить свой дом металлическими панелями, но вам не хватает информации? Мы расскажем, материалы каких производителей присутствуют на рынке, какой металл и защитное покрытие лучше выбрать, а также не забудем показать интересные решения, которые вы сможете взять на вооружение.

Рисунок 1. Металлические фасадные панели

Описание металлических панелей

Металлические панели производят из алюминия или оцинкованной стали. Края плит сгибают на станке так, что каждый фрагмент напоминает часть коробки. Поверхность получившейся кассеты может быть гладкой, рифленой или перфорированной. Цвет облицовки представлен всей палитрой RAL.

Рисунок 2. Поверхность металлической фасадной панели

Металл сам по себе склонен к ржавлению, поэтому без покрытия панелей не обойтись. На производствах используют несколько вариантов таких покрытий: пластизол, пугорал, полиэстер, цинковое соединение.

Российскому потребителю металлические фасадные панели для наружной отделки дома предлагают производители Краспан, Grossbond, ИНСИ, ALCOTEK, Стилан, Гранд Лайн, Металлзавод, Металлпрофиль.

За и против

Фасадные панели из оцинкованной стали чаще выбирают для облицовки офисных и торговых зданий, а также складов, спортивных комплексов и производственных цехов. Однако для жилых домов и коттеджей такой вариант тоже подходит. Рассмотрим аргументы “за” и “против” этого материала.

ЗА

• процесс монтажа кассет не занимает много времени;
• благодаря относительно небольшому весу укреплять фундамент не нужно;
• кассеты из металла стоят недорого, так как процесс производства нетрудозатратный;
• такая облицовка на 100 % безопасна. Вредных выделений нет;
• оцинкованная сталь не горит по определению, а, значит, в случае пожара будет больше времени, чтобы остановить пламя.

ВАЖНО: Алюминиевые композитные панели могут иметь класс горючести Г1 (слабогорючие) или Г4 (сильногорючие). Негорючих алюмокомпозитных кассет не бывает!

• ухаживать за кассетами не нужно;
• материал не гниет, не покрывается плесенью, не поддерживает распространение грибка;
• экстремально низкие и высокие температуры, а также их перепады облицовке не страшны;
• служат такие панели 50 лет без всякой натяжки.

ПРОТИВ

• кассеты из стали имеют высокие показатели теплопроводности, а потому в большинстве регионов страны их применение требует утепления здания;
• нужно специальное оборудование для резки кассет;
• в некоторых случаях металл негативно сказывается на качестве связи в здании.

Рисунок 3. Отзыв о недостатке металлических панелей
К недостаткам можно было бы прибавить высокую цену, но этот аргумент относится только к алюминиевым композитным кассетам. Стальные оцинкованные панели стоят недорого. Вместе с тем алюминий весит гораздо меньше и благодаря особой структуре хорошо гасит внешние шумы.

Варианты дизайна

Панели из металлопрофиля отличаются рельефом поверхности. Различают следующие варианты:

• гофрированные. С угловатыми резкими выступами или с мягкими волнами;
• гладкие. Стандартные изделия, отличающиеся по оттенку, могут повторять древесный узор в скандинавском стиле, составляться в крупную картину или создавать зеркальный эффект;
• с декоративными ребрами. Разное расстояние между ребрами позволяет визуально расширять или увеличивать высоту фасада;
• перфорированные. Могут отличаться узорами (индивидуальные, геометрические варианты), пропускать исходящий от объекта свет, создавая уникальное свечение. Их применение позволяет воплощать дизайнерские идеи.

Отделка общественных и производственных сооружений часто выполняется кассетными панелями. Они производятся в форме кассет или линеарного типа. Кассеты представляют собой объемные изделия квадратной формы из стали или алюминия с напылением полимеров, имеющие по краям загибы. Линеарные панели отличаются большой длиной, обеспечивают монтаж с незначительными зазорами или без них. Они похожи на кассетные, но обладают трехмерной или перфорированной поверхностью.

Широкий ассортимент стройматериалов, часто фасады отделываются сэндвич-панелями, выполненными из нескольких материалов. Простые конструкции состоят из двух слоев облицовки и наполнителя.

Чтобы фасадная отделка была эстетичной и качественной, нужно ознакомиться со всеми характеристиками разных покрытий, выбрать гармоничный оттенок для сочетания с архитектурным стилем и ландшафтом.

Строение панели

Металлические панели для фасада в зависимости от материала производства имеют свои особенности строения.

Стальные панели имеют довольно простую структуру, представленную листом металла и покрытием.

Рисунок 4. Схема строения металлической панели для фасада

Структура алюминиевых панелей несколько другая.

Она состоит из лакокрасочного покрытия, грунтовки, хромированного слоя, цинкового покрытия, алюминиевого листа, антикоррозийного покрытия.

! Алюминий имеет отличную адгезию, благодаря которой устойчивость лкп к внешним воздействиям повышается. Только нужно выбирать панели, окрашенные лаком PVDF, который обеспечивает надежную защиту от агрессивных сред.

Рисунок 5. Структура алюминиевых панелей

Центральный слой может иметь разный состав. К примеру, вот такая структура у панелей Alcotek. Производитель использует инновационный композит, которые компания разработала сама.

Перед покупкой обратите внимание – антикоррозийное покрытие может быть разным!

Стальные листы обычно подвергаются обработке методом оцинковки. Для алюминиевых кассет существуют различные варианты. Так наиболее распространенное и при этом дешевое покрытие – полиэстер обеспечивает слабую защиту от выгорания. «Пурал» в этом отношение надежнее, но он увеличивает цену облицовки. Альтернативный вариант – пластизол. Он не боится кислот и щелочей, служит для создания разнообразных текстур.

Способы нанесения перфорации на алюминиевый лист

Для изготовления фасадных панелей –экранов, для декора фасада поверх светопрозрачного остекления или для декорирования непрозрачных поверхностей, а также для создания медиа-фасадов используются алюминиевые панели со сквозными прорезями в виде орнаментов. Причем возможны любые фигуры, ограничением является только то, что площадь прорезов должна быть не более 55% от общей площади поверхности, иначе алюминиевые панели не выдерживают ветровых нагрузок, гнутся и ломаются.

Прорезывание выполняется в цельном листе разными методами в зависимости от объема партии:

• Небольшие партии – вырезаются фрезой специального режущего плоттера, по тому же принципу, что и объемные буквы;
• Для цельного алюминиевого листа для небольших партий можно использовать лазерную резку, дающую превосходную точность и повторяемость орнамента. Недостатком такого способа является его дороговизна;
• Для изготовления больших партий свыше 1000 м. кв. можно воспользоваться просечным прессом.

Технические характеристики

Фасадные панели из металла обладают следующими характеристиками:

1. Вес металлических панелей составляет 3-8 кг/м2 в зависимости от материала.
2. Толщина – до 1,5 мм, средний показатель – 0,55 мм.
3. Показатель морозоустойчивости равен 200-300 циклам.
4. Диапазон температур составляет от – 50 С до + 50 С.
5. Прочности при изгибе – 118 Мпа.
6. Класс горючести – НГ для стальных панелей и Г1 для алюмокомпозитных.
7. Коэффициента шумопоглощения – 20 дБ.
8. Параметр ударопрочности – 50 кг/см.

Виды

Оцинкованные стальные панели и алюмокомпозитные кассеты бывают нескольких видов:

• однотонные гладкие цветные;

Рисунок 6. Однотонные гладкие цветные панели

• с рельефной фактурой или узором лицевой стороны;

Рисунок 7. Металлические панели с рельефной фактурой

• с перфорацией.

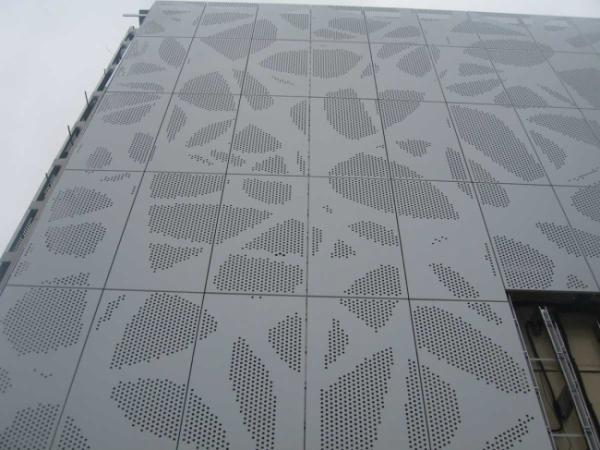

Рисунок 8. Металлические панели с перфорацией
Благодаря использованию различных плёнок есть возможность имитировать фактуру природных материалов. Так на рынке есть металлические фасадные панели под кирпич, дерево, камень.

Рисунок 9. Металлические фасадные панели под дерево

Обзор производителей

Производятся железные панели вручную на строительной площадке или автоматизировано на предприятии. На рынке среди зарубежных производителей можно отметить несколько марок, которые стали особенно популярными:

• британско-голландская марка Corus Group;
• американская фирма Alcoa, выпускающая алюминиевый сайдинг;
• финская компания Ruukki с металлопанелями.

Из российских поставщиков хорошо зарекомендовала себя марка Grand Line, продукция предприятия «Северсталь», товары липецкого предприятия и холдинга ИНСИ. Они отличаются более доступными ценами за м2.

Инструкция по монтажу

Облицовка внешних стен металлическими фасадными панелями для наружной отделки производится по следующей схеме:

1. С фасада убирают старую облупившуюся краску и отошедшую отделку. Стены также очищают от следов плесени и грибка, если таковые имеются. От водостоков, рольставен и прочих навесных конструкций нужно избавиться до начала работ.
2. Далее стену размечают под отверстия для обрешетки, которые выполняют перфоратором.
3. Сооружают каркас из деревянных или металлических реек и фиксируют его саморезами к стене в заранее подготовленные отверстия. Толщина реек должна соответствовать толщине листа утеплителя, чтобы последний не оказался толще и аккуратно разместился под облицовкой.
4. Когда каркас полностью готов, приступают к укладке утеплителя. Важно проследить, чтобы он был сухим, так как влажный материал, закрытый панелями, начнет быстро разрушаться.
5. Утеплитель закрывают влагозащитной пленкой.
6. Приступают к установке стартового профиля.
7. Укладывают первый ряд плит. Обрамляют его угловым элементом.
8. Приступают к укладке остальных рядов. Каждый ряд завершает установка уголка.
9. На углах, по периметру дверных и оконных поемов укладывают уплотнители.
10. Последний ряд оформляют финишной планкой. При необходимости панели обрезают.
11. По завершению облицовки навесные конструкции возвращают на фасад.

Монтаж панелей нужно начинать снизу-вверх! Это кажется, очевидным, однако бывает всякое.

Вот выдержка с одного из форумов.

Рисунок 10. Выдержка с одного из строительных форумов

Кто-то может начать парировать, что некоторые производители сами дают рекомендации вести облицовку сверху-вниз. А вот, что на это говорит опытный отделочник.

Рисунок 11. Мнение мастера-отделочника

Структура вентилируемого фасада

Для самостоятельной установки металлокассет необходимо знать о конструктивных особенностях вентилируемых фасадов. Все производители материалов для внешней отделки зданий предлагают и подсистемы для их монтажа. В некоторых случаях технология устройства облицовки имеет название «НВФ» (навесной вентилируемый фасад). Для лучшего понимания информации нужно усвоить, что НВФ и «вентилируемый фасад» – одно и то же.

Подробная схема монтажа фасадных кассет

Такая система внешней отделки зданий наиболее практична, так как позволяет обеспечить качественные теплоизоляцию и вентиляцию. Основные элементы НВФ:

• несущая стена;
• теплоизоляционный слой;
• кронштейны, которые необходимы для крепления облицовочного материала;
• облицовочный материал (в данном случае – металлокассеты).

Схема монтажа

Отделочный материал выполняет две функции: обеспечивает эстетическую привлекательность архитектурного облика здания и защищает теплоизолятор от неблагоприятного воздействия внешней среды.

Принцип работы вентилируемого фасада

Разность температур внутри и снаружи помещений обеспечивает создание теплового потока, направленного изнутри наружу (воздух имеет свойство перемещаться от теплой точки среды к холодной). На своем пути воздушный поток преодолевает преграду в виде стены и НВФ.

Схема теплообмена стены с вентилируемым фасадом

Проходя через эти материалы, он в разной степени нагревает их. Чем ближе расположен материал к наружной поверхности фасада, тем ниже его температура. Поскольку воздух является лучшим теплоаккумулятором, вентиляционный зазор НВФ обеспечивает более высокую температуру внешнего слоя фасада, чем у окружающей среды. Средний показатель: температура облицовки выше на 1-3°С.

Вследствие этого холодный воздух, соприкасаясь с НВФ, нагревается и устремляется вверх. Таким образом вдоль стены дома создается непрерывный воздушный поток, средняя скорость которого составляет 0,5 м/с.

Через зазоры в облицовке и нижние продухи внутрь НВФ поступает свежий воздух, что гарантирует испарение влаги. Пройдя вдоль стены снизу вверх, воздушный поток покидает фасад, увлекая за собой пары.

Вентилируемые фасады, схема

Важно знать: особую роль в теплообмене играют кронштейны. Если они изготовлены из материала с высокой тепловодностью, потери тепла достигают 10-15%. Для компенсации требуется укладка более толстого слоя теплоизоляционного материала. Поэтому при выборе кронштейнов нужно обращать внимание на то, из чего они изготовлены. Наиболее высок коэффициент теплопроводности у алюминия (в том числе аннодированного алюминия). Оптимальный выбор – сталь и сплавы.

Таблица материалов, необходимых для монтажа вентилируемого фасада из металлокассет

Профили для монтажа

Комплектация подсистемы

Уход за металлическими панелями

Фасадные металлические панели не требовательны к условиям хранения и перевозки. Они демонстрируют свои лучшие рабочие качества в течение всего периода эксплуатации. Вместе с тем есть нюансы, которые стоит принять во внимание.

Панели нельзя бросать или волочить. На них нельзя ставить тяжелые предметы. Все это может привести к утрате части защитного слоя и появлению дефектов.

Если монтаж облицовки откладывается, панели лучше хранить в помещении без доступа солнечных лучей при температурном режиме от -5 до + 15 С.

Защитную пленку нужно снимать непосредственно перед установкой плит.

Чтобы очистить фасад от грязи, достаточно 1-2 раза в год поливать его из шланга водой.

Если какая-то панель будет повреждена в процессе эксплуатации, её можно заменить на новую без масштабных переделок.

Вывод плоскости горизонтальной обрешетки

Шаг 1. С помощью рулетки и карандаша на стену наносят разметку, соответствующую ранее составленной схеме подсистемы.

Выполнение разметки

Используйте гидроуровень для точности разметки

Шаг 2. В верхней точке угла стены устанавливают отвес.

Шаг 3. Вдоль линии нитки отвеса в точках разметки высверливают отверстия для крепления кронштейнов.

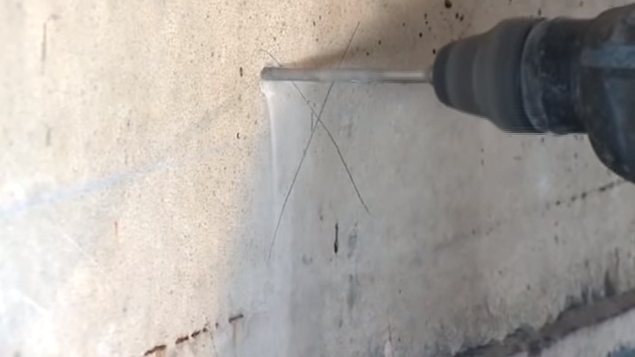

Сверление отверстия под установку кронштейна

Шаг 4. Вбивают в отверстия анкеры и крепят угловые полочки кронштейнов, предварительно установив между ними и стеной паронитовые прокладки.

Монтаж кронштейна

В дюбель забивают анкер

Кронштейны на стене

Шаг 5. С помощью винтов к угловым полочкам кронштейнов присоединяют прямые элементы так, чтобы они могли свободно двигаться по всей длине находящихся в них прорезей.

Крепление уголка

Шаг 6. Постепенно передвигают отвес, устанавливая его над линиями разметки, и выполняют аналогичную задачу: устанавливают кронштейны.

Шаг 7. Осуществляют монтаж несущих профилей, которые крепят к кронштейнам с помощью саморезов и шуруповерта. Профиль устанавливают горизонтально. Конструкция кронштейнов позволяет выравнивание обрешетки в горизонтальной плоскости на расстояние до 30 мм. Правильность установки профилей регулярно проверяют с помощью отвеса. Все опоры этого уровня обрешетки должны быть расположены по горизонтальным стыкам металлокассет.

Общая схема монтажа каркаса для фасада

Если для создания ровной плоскости под панели недостаточно хода кронштейнов, устанавливают аналогичные элементы, но с большей длиной полочек.
