Краб для гипсокартона: применение, виды, способы крепления. Для чего нужны крабы для гипсокартона: способ крепления к профилю, виды, применение

Устройство краба

Деталь представляет собой конструктивный элемент крестообразной формы, в процессе производства которой применяют метод штамповки металла с цинковым покрытием, толщиной 0,6-0,8 мм. Краб оснащен фигурными отогнутыми лапками-лепестками (их еще называют «усиками»), которые предназначены для его фиксирования на профиле способом защелкивания. Также конструкцией предусмотрена дополнительная пара лапок с отверстиями на каждой стороне. Это обеспечивает прочность соединения в случае, если предполагаемая нагрузка на каркас составляет 20 кг и более на 1 м 2 . На центральных осях изделия предусмотрены отверстия для его крепления непосредственно к несущей поверхности или через регулируемый подвес.

Монтаж краба

Надежность соединения во многом зависит от правильного монтажа соединительного элемента, поэтому важно придерживаться определенной инструкции:

Изделие берут так, чтобы усики были направлены вниз.
Надевают его на профиль сверху и защелкивают, прилагая незначительное усилие.

Загибают усики с четырех сторон и крепят к металлопрофилю с помощью саморезов.
Монтаж перемычек можно осуществлять только после полной фиксации элемента на основной плоскости.
Крепить соединители лучше всего с помощью специальных шурупов, которые называют клопиками.

Применение крабов для соединения профилей под гипсокартон позволяет не только повысить прочность и надежность конструкции, но и значительно сократить время, затрачиваемое на ее монтаж.

Расчет для перегородки с дверным проемом

На фото общий вид конструкции

На примере перегородки для комнаты высотой 3 м и шириной 5 м мы покажем, как рассчитать количество профиля для гипсокартона. Итак, как видно на фото, дверной проем находится на расстоянии 1 м от правой стены, имеет высоту 210 см и ширину 80 см.

Широкой линией обозначена рама, которая крепится к стене и состоит из UD-профиля. Периметр этой рамки составляет 5×2+3×2-0,8 м=15,2 м. Округляем в большую сторону и получаем 16 м. Если мы используем 3-метровые рейки, получаем: 16/3=5(3). Округляем в большую сторону и получаем 6 штук UD-планок на раму. (См. также статью Профиль для гипсокартона: особенности.)

Совет!На нашем сайте вы сможете найти онлайн-калькуляторы для расчета количества материала, в том числе и для гипса.

Это теория. Теперь давайте рассмотрим практическую сторону.

Инструкция по расчету с учетом раскройки:

На стены у нас уходит 2 рейки целиком без подрезки. поскольку высота комнаты равна длине профиля — 3 м.
На потолок помещается 1 целая рейка и 1 подрезанная — 3+2=5 м. Остается остаток длиной 1 м.
Если мы посмотрим на пол, увидим, куда пойдет этот остаток. между стеной слева и проемом метровый пролет.
Далее у нас дверной проем. за которым остается еще 5-1-0,8=3,2 м. Это 1 целая рейка и еще кусочек длиной 20 см.
Итого на раму необходимо пять цельных планок UD длиной 3 м и кусочек длиной 20 см .

Да, иногда ради такого остатка приходится покупать целый размер, но мы посмотрим дальше — может, нам повезет, и где-то останется обрезок?

Любую сложную форму можно разбить на отдельные элементы и рассчитать

Итак, следуя логике монтажа каркаса. переходим к следующему элементу — проему. Как уже говорилось, этот элемент следует усиливать, используя двойные системы — вставленные друг в друга CW и CD планки.

Тут-то мы и видим, что расчет количества профилей для гипсокартона на практике может отличаться от изящной формулы, выведенной теоретически.

По бокам мы установим 2 двойных рейки. Это значит, нам понадобятся: 2 CD и 2 CW профиля, каждый длиной 3 м. Перемычка будет сделана из CD-рейки, а это прибавляет еще один стандартный размер. (См. также статью Отделка гостиной гипсокартоном: особенности.)

Важно!Не забывайте про усиление рамы дверного проема, в противном случае ваша стена будет дрожать при каждом движении двери. После монтажа перемычки останется 3-0,8=2,2 м рейки формы CD

Но мы помним, что над горизонтальной перемычкой ставим еще 2 вертикальные, как на фото:

После монтажа перемычки останется 3-0,8=2,2 м рейки формы CD. Но мы помним, что над горизонтальной перемычкой ставим еще 2 вертикальные, как на фото:

Как правило, горизонтальная перемычка вверху соединяется двумя вертикальными с потолочной стойкой

Длина каждой вертикальной перемычки равна 3-2,1=0,9 м. Две таких перемычки потребуют отрезка длиной 1,8 м, а у нас остаток — 2,2 м, мы вложились и покупать еще один стандартный размер не нужно.

На проем у нас ушло 2 CW и 3 CD рейки. В остатке 2,2-1,8=0,4 м CD-рейки. Жаль, что не UD, помните, нам не хватает 20 см? Двигаемся дальше.

Чтобы понимать, как рассчитать профиль под гипсокартон, необходимо знать порядок монтажа каркаса. Мы мысленно проделываем этот путь по шагам. После монтажа проема приступаем к стойкам. На фотографии мы указали, какие элементы конструкции называются стоечными, а какие направляющими.

Мы знаем, что стоечные элементы монтируются с шагом 60 см. Дверь разбила стену на две части: 1 м слева и 3,2 м справа (смотрите рисунок в начале статьи).

Ширина листа ГКЛ составляет 1,2 м, значит, метровый пролет перекрывается полностью. Вертикальная перемычка над дверью ставится на расстоянии 20 см от боковой стойки для стыковки листа ГКЛ.

Очевидно, что на этом промежутке мы ставим 1 стойку посередине, на расстоянии 50 см от стены. Идем дальше.

С другой стороны у нас 3,2 м перегородки. 3,2/0,6=5(3). Пять стоек и 20 см в остатке. Перекрывать 20-сантиметровый пролет надобности нет.

Значит, нам нужно 6 целых стоечных планок, которые уйдут без остатка.

Для чего нужны крабы для гипсокартона

Металлокаркас, вне зависимости от его сложности, не будет иметь достаточной прочности, если не были использованы крабы.

Крабы предназначены для соединения перпендикулярно расположенных направляющих и стоечных профилей обрешетки в одной плоскости. Благодаря высокой надежности крепления такого типа появляется возможность установки листов гипсокартона в любых плоскостях, что значительно упрощает ремонтные работы и сокращает срок их проведения.

Область применения

Краб является необходимым элементом в конструкции каркаса:

для создания различных перегородок внутри помещения;
выравнивания обрешетки для стен из гипсокартона;
изделие используют как соединительный элемент системы для подвесных потолков, отличающихся большой площадью и неправильной формой;
можно применять для стыковки профилей (место соединения должно находиться в центре краба).

Изделие чрезвычайно удобно в использовании, в случае необходимости размер детали можно скорректировать с помощью ножниц для резки металла.

Использование крабового хомута

Применяют данный вид соединения при монтаже небольших металлоконструкций из профильных труб прямоугольного и квадратного сечения размером 20х20, 20х40, 40х40 мм.

С их помощью монтируют:

Выставочное оборудование в виде полок, стеллажей и витрин.
Рекламные уличные стенды, небольшие щиты, каркасы для панно и баннеров.
Металлические каркасы для теплиц.
В ландшафтном дизайне опоры растениям.
Временные раздевалки и душевые.
Козырьки, тенты, навесы, летние торговые платки, небольшие торговые павильоны, ларьки на рынках, ангары, временные склады.
Подвесные многоуровневые потолки из гипсокартона.

Виды крепежей для ГКЛ

Производителем выпускается два вида крепежей металлических деталей:

одноуровневые;
двухуровневые.

Одноуровневые

Одноуровневые крабы — обеспечивают прочное соединение профилей каркаса, фиксируя их строго перпендикулярно друг другу. Позволяют упростить сборку металлической конструкции, особенно на обширных площадях, когда необходима установка большого числа перемычек для придания жесткости всей обрешетки. Крепежный элемент имеет крестообразную форму и оснащен специальными «усиками», обеспечивающими дополнительную жесткость соединения.

Крепление используют для отделки гипсокартоном стен и потолков, находящихся в одной плоскости.

Двухуровневые

Краб «Бабочка» для гипсокартона представляет собой металлическую скобу П-образной формы из оцинкованной листовой стали, боковые части которой оснащены специальными крючками. С помощью них выполняют монтаж каркаса многоуровневых конструкций подвесных потолков. «Бабочку» сначала фиксируют саморезами к металлическим профилям на верхнем уровне. Затем соединяют и защелкивают нижние профили.

Двухуровневый соединитель выпускается производителем в плоском виде. Перед монтажом обрешетки изделие необходимо выгнуть в П-образную форму.

Одноуровневый

Двухуровневый

Выбор элементов

Основным критерием при выборе крабов-соединителей для гипсокартона является качество материала, поэтому стоит обратить внимание на следующие моменты:

Наличие заусенцев. Этот дефект характерен для изделий низкого качества. При использовании таких соединителей есть риск получить травму. Кроме того, заусенцы свидетельствуют об использовании низкосортного материала для изготовления элемента, ставя под сомнение прочностные характеристики соединителя.
Ржавчина на поверхности. Дефект такого характера возникает при нарушении технологического процесса изготовления или в результате неправильного хранения в складских помещениях.

Кроме того, фиксация фигурных лепестков на профиле должна быть четкой, а лепестки для дополнительной фиксации – отгибаться без затруднения.

Характеристики и разновидности соединителя профилей типа «краб»

Чтобы создать надежный и крепкий каркас для установки на него листов гипсокартона, используют соединитель профилей одноуровневый П60х27 «краб». Эта деталь представляет собой крепежный элемент, сделанный из оцинкованной стали.

Почему соединитель профилей п60х27 назвали «крабом»? Прежде всего, это объясняется тем, что он схож с одноименным морским животным.

Краб обеспечит жесткость конструкции каркаса

Разновидности и характеристики

Крепление профилей с помощью краба применяется, чтобы придать обрешетке жесткость и прочность. Они необходимы для установки листов гипсокартона. Минимальная толщина стали, используемой для таких деталей – 0,42 мм.

Одноуровневые. С помощью них осуществляют крепление планок – элементов потолочной конструкции, которые располагаются крест-накрест. Соединитель защелкивается на профиле. Его толщина равна 0,06 см. Если на один квадратный метр приходится более двадцати килограмм (нагрузка), то в таком случае используют дополнительные крепежные элементы – саморезы, для них в крабе предусмотрены отверстия.
Двухуровневые. Они соединяют профили, расположенные расположены крест-накрест на разных уровнях. Крепят данные элементы с обеих сторон с помощью саморезов. Перед использованием их сгибают в виде буквы П.

Соединитель профилей двухуровневый в сочетании с одноуровневым потолочным обеспечивают прочность изготавливаемой обрешетки, и в дальнейшем конструкция не деформируется.

Обычно краб используют в тех случаях, когда монтируют подвесные потолки в большом помещении.

Такое сцепление деталей предупреждает шаткость конструкции

Как располагают краб

Соединение станет прочным только в том случае, если его правильно расположить. Сначала чертят план, чтобы отметить места, в которых нужно воспользоваться соединительным элементом.

Следует правильно определить место, где надо расположить крабы. Если соединителей мало или они расположены не в нужных местах, обрешетка будет непрочной. Чтобы крепление получилось надежным, запаситесь «клопиками» – шурупами.

Прежде чем начать работать с соединителем, его нужно закрепить.

Обязательно ли применение краба?

Чтобы понять, в каких местах вставлять соединители, важно представлять, что собой представляет обрешетка. Это рама, изготовленная из металлических планок, на которую устанавливают гипсокартон. Обрешетка – «скелет», на котором держится потолок.

Для изготовления рамы используют направляющие и стоечные профили. Чтобы скрепить их, применяют различные крепежные элементы, одним из которых и является краб. Его выбирают за невысокую стоимость и надежность.

С помощью краба создают прочный и надежный каркас за короткое время. Отметим, что выступов и перепадов после монтажа не образуется.

Используют соединители-крабы даже на большой площади перекрытий. Благодаря им обрешетка получается жесткой, способной вынести любые нагрузки.

Как монтировать краб

Процесс не занимает много времени:

изделие берут так, чтобы усики были направлены вниз,
затем его надевают на планку и закрывают,
загибают усики и прикрепляют к несущей планке с помощью саморезов.

Правила монтажа в зависимости от типа

Сначала нужно разрезать направляющие под размеры будущей конструкции. Крепить элементы нужно снизу-вверх, с пола до потолка. Для крепления обычно используются дюбели с шагом в один метр, при этом на каждую отдельную часть должно быть минимум три дюбеля.

Вертикальные профили монтируются просто. Они вставляющие в уже смонтированные направляющие. Устанавливаются они с шагом в один метр двадцать сантиметров – стандартный размер гипсокартона.

Угловой профиль крепится на все углы в помещении. Он защитит их от сколов и других разрушений.

Особое внимание стоит уделять дверным проемам, там лучше всего усилить крепление, чтобы не переживать о его надежности во время монтажа дверей.

Особенности расположения соединителя на каркасе

От правильности расчета количества и определения расположения соединителей в обрешетке для гипсокартона зависит прочность всей конструкции и длительность срока эксплуатации готового покрытия. Для верного расположения крепления рекомендуется:

Сделать предварительный чертеж будущего каркаса и нанести разметку на поверхность. Рассчитать шаг крепления профилей, но надо учитывать, что место соединения двух листов гипсокартона должно совпадать с металлическим элементом системы.
Обозначить на поверхности точки крепления соединителей.
Для монтажа краба необходимы специальные саморезы с цилиндрической головкой, длиной от 9 мм до 11 мм с острым концом. «Клопы» со сверлом лучше в использовании. Они лучше держатся в профиле благодаря аккуратному, ровному отверстию. Метизы с острым концом в процессе вкручивания прорывают металл, оставляя кромку неровной и вогнутой внутрь.
Работы по дополнительной фиксации крабов: подгиб усиков, ввинчивание шурупов, допустимо выполнять только после закрепления (защелкивания) изделия на профиле.

Разметка и расчет нужного количества соединителей необходимо осуществлять от центра поверхности к периметру.

Какие крепежи для гипсокартона вы используете?1-уровневые2-уровневые

Обязательно ли применение краба?

Месторасположение крепления

Способ крепления к профилю

Установка одноуровневых крабов:

Взять крепеж таким образом, чтобы его лепестки были направлены вниз.
Надеть его на металлический профиль. Характерный щелчок будет говорить о правильной посадке и полном закреплении краба.
Загнуть лапки соединителя и закрепить их «клопами» к основному профилю.
Вставить в краб перемычки каркаса до щелчка, затем зафиксировать их саморезами.
Выполнить установку остальных элементов.

Надо соблюдать аккуратность при опускании «усиков» — чтобы предотвратить надлом металла в месте сгиба и порчу изделия, не стоит прилагать большие физические усилия.

Установка двухуровневых соединителей:

При создании многоуровневой металлической обрешетки несущий профиль необходимо закрепить к основному.
Придать изделию П-образную форму и вставить поверх основного профиля до щелчка. Закрепить саморезами.
Направляющую планку расположить перпендикулярно основной и надеть на краб «бабочку» таким образом, чтобы крючки вошли в пазы профиля.

Для чего крепить профили между собой.

Крепить профили между собой нужно, для того чтобы увеличить длину профиля до необходимой. Еще одна причина это, что бы готовая конструкция была очень прочной. Она должна выдержать кухонные шкафы с посудой, подвесные телевизоры, картины и прочие предметы.

Соединить профиль можно саморезами прокалывающими или сверлящими. Главное, чтобы саморезы предназначались для крепления металла к металлу.

Вообще профили можно соединить множеством способов. Стандартными, которые указаны в инструкции и новыми, которые передаются от мастера к мастеру.

Список комплектующих для гипсокартонных конструкций

Крепежи представлены широким ассортиментом. Но дело в том, что есть совсем детали со специфическим предназначением и те, которые используются постоянно:

Двухуровневый соединитель. В народе такой вид называют бабочки. Он используется в работе с профилями «CD», чтобы монтировать их на разных уровнях. В этом случае элементы будут иметь перпендикулярное направление относительно друг друга. Перед тем как использовать двухуровневый соединитель, его необходимо сгибать по форме буквы «П», так как в продаже он имеет вид развертки. Для закрепления одного элемента требуется 2 специальных самореза – по одному на каждый край.
Одноуровневый соединитель. Негласное название такого элемента – «краб». Также предназначены для единения «CD» профилей, но в отличие от первого вида, они используются только для одного уровня. Крабы для гипсокартона монтируются таким образом, чтобы они располагались крест-накрест, при этом имели перпендикулярную позицию по отношению друг к другу. Тут есть важный момент: если в конструкции предполагается нагрузка менее 20 кг на 1кв.м., то крепление осуществляется без использования специальных саморезов. В этом случае можно обойтись просто защелкиванием профилей.
Если предстоит работа с подвесными потолками, то понадобятся такой соединитель, как прямой подвес. В самом начале ему необходимо придать форму буквы «П» и только потом он крепится на сам потолок. В данном случае дополнительно понадобится 2 анкера (дюбель-гвоздя), которые вбиваются по краям. Стандартная длина данного изделия 125мм, но при необходимости можно подобрать размер элемента в диапазоне от 75мм до 300мм. Максимальная нагрузка, на которую рассчитан прямой подвес – 40кг.
Еще одни популярные комплектующие для гкл – анкерные подвесы. Используются с целью соединить «CD» профиль и потолок, но только в тех случаях, когда не хватает длины прямого подвеса. Его монтаж осуществляется путем вставки в каркас элемента, а саму тягу продевают через отверстия в пружине. Предназначен для нагрузок до 25кг на 1кв.м.
Продольный соединитель, основная функция которого включает в себя удлинения профиля, используется в работе с «CD». Его местоположение – края каркасных элементов. Монтаж осуществляют таким образом, чтобы положение соединителя было «рогами» вверх, а жесткость ему придают 2 самореза, вкрученных по краям.
Есть и угловое изделие, которым часто заменяют одноуровневый соединитель «краб». Поэтому работают с ним только при установке простых конструкций, подразумевающих один уровень.

Также стоит отметить, что сами саморезы, которые крепят соединители, будь то «краб», «бабочка» или прямой подвес, также имеют свои технические характеристики. Поэтому выбирая такие детали, стоит оговаривать эти моменты с продавцом, так как тут важно учитывать и толщину листа, и основу материала.

Крепление с помощью просекателя

Просекатель – это профессиональный инструмент для скрепления профилей. Если вы сами делаете ремонт для себя и больше заниматься такой работой не планируете, то покупать его нет смысла. Стоит он дорого. Но значительно упрощает потоковую работу специалистов. Однако воспользоваться просекателем не всегда можно, иногда им просто не подлезть и тогда приходится прибегать к саморезам.

Производители и стоимость

Комплектующие для монтажа каркасных систем представлены на рынке строительных материалов различными производителями в немалом ассортименте. При выборе соединителей надо ориентироваться на тип гипсокартона и условия помещения, в котором он будет использован для выравнивания стен или потолка. В местах с повышенной влажностью или частыми перепадами температур материалы будут подвержены значительному воздействию негативных факторов, что может повлечь деформацию и порчу всей поверхности покрытия.

Наилучшее соотношение цены и качества креплений характерно для немецкой торговой марки «Кнауф». Комплектующие детали этого производства разработаны с учетом их использования в неблагоприятных условиях. Средняя цена на них колеблется в пределах 13-17 рублей за единицу.

Определение штукатурки

Штукатуркой начали пользоваться давно, и это неспроста. Благодаря этой смеси, можно произвести внутреннюю и внешнюю отделку стен, в том числе потолка. В результате проведенных работ вы получите затвердевшую поверхность поверхности.

Виды:

Обычная. Используют для выравнивания стен и их защиты от негативного внешнего воздействия. В отличие от гипсокартона, штукатурку можно наносить как на внутренние, так и на внешние стены с фасадной стороны помещения. Обычная штукатурка может быть трех составов: гипсовая, известковая и цементно-песчаная смесь.
Специальная. Такое название обозначает добавление в смесь определенных компонентов, которые делают покрытие теплосберегающим, звукоизолирующим, рентгенозащитным и гидроизоляционным.
Декоративная. Несет в себе исключительно декоративную функцию. Ее наносят на завершающем этапе отделки поверхности, чтобы придать стенам или потолку привлекательный внешний вид. Выпускают такую штукатурку в разных вариациях: цветную, шелковую, венецианскую, каменную и другие виды.

Разница в материалах:

Известковый раствор представляет собой массу, состоящую из извести и песка, разведенную до соотношения 1:4. Для прочности отделки можно добавить цемент. Такая смесь является экологически чистой и применяется для наружных работ.
Цементно-песчаную массу, приготовленную в соотношении 1:4, можно наносить как на наружные, так и на внутренние стены. Именно таким раствором убираются большие дефекты поверхности, слой штукатурки будет служить без разрушения несколько десятилетий.
Гипсовую смесь применяют для внутренних работ. Полученное покрытие будет иметь ровный и белый цвет, которое можно обработать любым вариантом: поклеить обои, покрасить или уложить плитку.

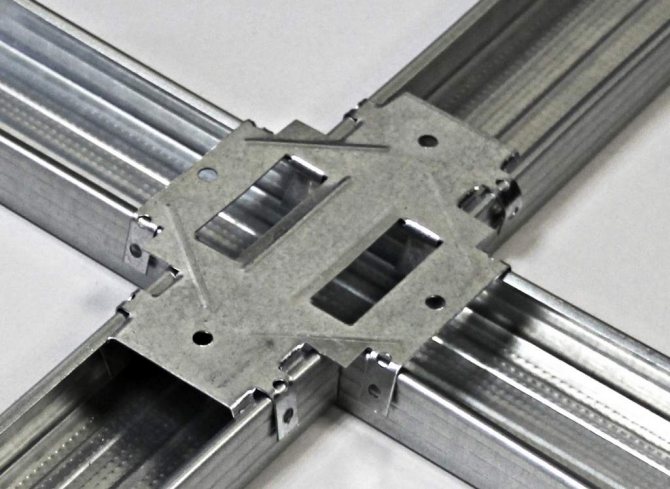

Для чего нужен крестообразный соединитель

Крабы-соединители для гипсокартона позволяют соединять поперечные планки каркаса в одной плоскости. Чаще всего изделия находят применение в том случае, когда длинные продольные несущие элементы требуют добавления поперечин. Для этого приспособление одевают на продольный элемент, защелкивают на нем, а в боковые части вставляют поперечины.

Краб-соединитель способен выдерживать нагрузку до 20 кг. При большей нагрузке выполняют дополнительную фиксацию саморезами через отверстия на дополнительных лапках.

Специалисты рекомендуют дополнительно фиксировать каждый соединитель, так как это в несколько раз увеличивает прочность конструкции при минимальном количестве затраченного времени.

В некоторых случаях приспособление может использоваться для продольного соединения планок профиля. Крабы имеют более низкую цену, чем специальные соединители, при этом надежность стыковки также высока.

Вывод

Мы разобрались с разными вариантами проведения работ, а, чем скреплять каркас в своем доме, решать вам. Все вышеописанные методики отвечают всем требованиям прочности, если они сделаны правильно. Видео в этой статье поможет лучше понять некоторые важные нюансы отдельных технологий, а если вам все же что-то непонятно, то пишите вопросы в комментариях под обзором.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

28 сентября 2016г.

Гипсокартонные системы,Крепеж, метизы, сетки и мебраны

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Как располагают краб

Прежде чем начать работать с соединителем, его нужно закрепить.

Как выбрать качественный материал

При покупке соединителей в магазине в первую очередь надо обращать внимание на качество их выполнения. Наличие заусенцев говорит о низком уровне качества. Во-первых, пользоваться такими деталями опасно из-за возможности получить травму, во-вторых, скорее всего, такие элементы выполнены на некачественном оборудовании из низкосортного материала, и их прочность будет вызывать сомнения.

Техническая характеристика ГКЛ «Кнауф»

Ржавчина на поверхности может возникнуть как из-за несоблюдения норм хранения на складе, так и из-за нарушения технологии изготовления.

Как и с любым другим строительным материалом необходимо выбирать только качественный товар.

Фигурные лепестки должны четко фиксироваться на профиле, а лепестки с отверстиями – легко отгибаться строго по одной линии по ширине профиля.

В том случае, если есть какое-либо отклонение от перечисленных требований, то от покупки следует воздержаться.
