Вода на земле находится не только в открытых водоемах. Огромные её запасы расположены на разной глубине под поверхностью в рыхлых слоях грунта, его трещинах и полостях. Причем водоносный слой не один, их несколько, и каждый отличается не только глубиной залегания, но и составом воды. Для добычи питьевой воды пригодны не все водоносные пласты, а некоторые находятся на недосягаемой глубине, поэтому перед обустройством подземного источника необходимо проводить разведочные работы.
Вид источника и водоподъемного оборудования подбирается в зависимости от глубины водоносного пласта Источник tppchita.ru
Что такое водоносный слой
Водоносный пласт — это горизонтально расположенный в толще земли участок грунта, в полостях и трещинах которого движется вода. Именно для его поиска выполняют бурение, чтобы впоследствии иметь доступ к постоянно производительной скважине.
Все водоносные пласты можно характеризовать по таким параметрам:
- Производительность. Определяется в м3 объема ресурса за единицу времени.
- Глубина залегания кровли и подошвы горизонта (в метрах от поверхности земли).
- Амплитуда колебания ресурса в течение года. Зависит от сезона, температуры, количества осадков, атмосферного давления.
- Мощность. Толщина грунта, насыщенного водой.
Чем глубже гидрогеологический пласт, тем более постоянной будет его производительность.
Скважинный глубиномер
В основу работы прибора ИУГС положен принцип отраженного эхо-сигнала, посылаемого специальным излучателем. После отражения от дна данные обрабатываются внутри прибора. Таким образом можно определять глубину до 80 м с точностью до 150 мм. Рекомендуемый диаметр обсадной трубы – от 60 до 150 мм.
Замер глубины скважины глубиномером
Глубиномер ИУГС состоит из электронного блока, акустического зонда и углового адаптера. Последнее устройство позволяет определить, есть ли отклонения от вертикальной линии. Очень удобно, что для питания используется аккумулятор: это дает возможность проводить работы вдали от линий электропередач.
Скважинный глубиномер
Акустические глубиномеры очень популярны в также горнодобывающей промышленности. Единственным недостатком приборов данного типа является их дороговизна. Приобретать подобное устройство для бытового использование не очень выгодно. Более практичный вариант – брать глубиномер в аренду.
Виды водоносных слоев
В первую очередь гидрогеологические горизонты делят на два вида — безнапорные и напорные. Первые располагаются максимально близко к поверхности земли и имеют нестабильную производительность. Вторые — локализуются гораздо глубже. Не зависят от количества атмосферных осадков или температуры воздуха.
Что касается глубины расположения водоносных горизонтов, то их классифицируют по мере углубления/отдаления от поверхности земли;
- Верховодка. На неё можно наткнуться уже в 5 метрах от верхней точки бурения. Насыщение этого пласта происходит исключительно за счет атмосферных осадков. Часто в жару уровень воды здесь серьезно снижается, а то и вовсе пропадает. К тому же жидкость из верховодки вбирает в себя все загрязнения с почвы, атмосферы, близ расположенных промышленных предприятий, нужников — все, что впитывается в почву с дождями или стоками. Особенно опасно пользовать ресурс из верховодки, если рядом есть кладбища, уличные туалеты с выгребной ямой, сложные химические, промпредприятия. Важно обратить внимание на то, что в северных регионах этот горизонт часто локализуется в зоне промерзания грунта. Поэтому забор воды зимой отсюда будет затруднен. Дополнительный минус жидкости из верховодки — постоянное наличие в ней кислорода. В воде живут и размножаются микроорганизмы.
- Грунтовая вода. Пласт уходит на глубину около 10 метров. Его основная составляющая в качестве опоры – глина. Считается, что и этот водоносный горизонт содержит недостаточно чистую воду, поскольку такой глубины еще мало для качественной её фильтрации.
- Межпластовые воды. Глубина их локации может варьироваться от 15 до 100 м. Чаще они располагаются между двумя водонепроницаемыми горизонтами. Дебет таких пластов стабилен. Но важно учитывать, что вода, дошедшая до межпластовых жил, может быть перенасыщена минералами, солями металлов, которые впитывает в себя на всем пути своего движения вниз. Поэтому жидкость из этих горизонтов требует тщательного анализа и правильно подобранной системы фильтрации.
- Артезианские воды. Располагаются на глубине от 100 м и более. Вода здесь максимально чистая, прошедшая много степеней природной фильтрации. Согласно закону РФ «О недрах» артезианские скважины находятся на особом контроле у государства. Поэтому на бурение и дальнейшую эксплуатацию такого источника нужна лицензия.
Артезианскую скважину лучше бурить на несколько семей или домовладений, поскольку её дебит серьезно превышает потребности даже 3-5 человек.
Научный подход к поиску воды
Силикагель
Кроме наблюдений, для поиска воды также можно пользоваться различными приспособлениями. Посмотрим, как можно искать воду с помощью предметов.
- Силикагель, соль, или дробленый кирпич. Этот метод приемлем только для сухой почвы. Один из вышеперечисленных материалов нужно насыпать в неглазурованный глиняный горшок, и взвесить на точных весах, а данные записать. Замотанный в марлю горшок закопайте в землю на полметра, а через сутки извлеките из грунта, и вновь взвесьте. Большой привес говорит о близости воды.
- Стеклянные банки. Утром расставьте вниз на своем участке их горлышком в тех местах, где по санитарным нормам можно делать колодец. Через сутки проверьте, в какой из них появился конденсат. Его наличие и количество, свидетельствует о том, что вода неглубоко.
Также есть много ненаучных методов, с которыми, при желании, вы можете поэкспериментировать.
Карта водоносных горизонтов
При проведении гидрогеологических исследований обязательно составляются специальные документы (в том числе карта глубин артезианских скважин, верховодки, межпластовых вод) по региону или местности. В дальнейшем это облегчает поиск источника и подбор оборудования для бурения.
Каждая карта содержит информацию о типах грунтовых вод, схемах и глубине их залегания. Также сюда включены обозначения водоупоров и всех почвенных слоев, направление свободных потоков.
Самые популярные гидрогеологические карты:
- Гидроизогипс. Создается для безнапорных пластов. На ней показана система движения потоков в водоносных слоях. С помощью таких схем можно понять, каков уклон и направление воды, где запитывается или разгружается пласт, где стыкуется с природными водоемами.
- Гидроизопьез. Их выполняют по имеющимся точным данным. Пьезометрическую поверхность выводят для артезианских источников. Под ней подразумевают высоту, на которую способна подняться вода во вскрытой скважине. По этому показателю подбирают суммарную длину обсадной колонны.
- Карта измерения уровня подземных (грунтовых) вод.

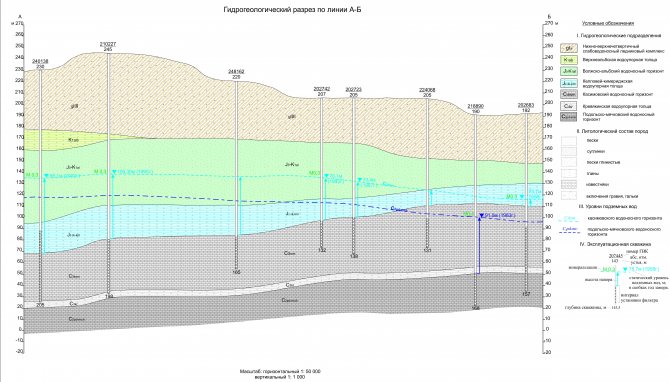

- Документация по гидрогеологическим разрезам.
- Карты амплитуды уровней жидкости в источниках.
Такие схемы и документы можно отыскать в местных архивах населенного пункта. Если осваиваются новые, ранее незаселенные территории, для них составляются новые гидрогеологические карты.
Природные явления
Дополнительную информацию о расположении грунтовых вод можно получить при наблюдении за явлениями природы. Над почвой, под которой проходит подземное русло, скапливается плотный водяной туман и вьются мошки. Густая растительность имеет насыщенный цвет и по утрам покрывается обильной росой. Для того чтобы в этом убедиться, рекомендуется понаблюдать за участком несколько дней.
Водоносы часто воспроизводят линию ландшафта, что повышает вероятность залегания воды в природных котлованах. Прямоугольная конфигурация гидрографической сети, характеризующаяся разломами осадочных пород, является лучшим местом для устройства водоносной шахты. В условиях складчатых пород грунтовый источник может расположиться на вершине геологической складки. В плотных кристаллических породах присутствует ветвящаяся система водных каналов.
Как определить уровень воды при бурении
Зная народные методы и приметы, можно определять водоносный слой при бурении скважин на воду своими руками даже без специального оборудования. Опытные мастера рекомендуют обращать внимание на растительность в зоне проведения работ, поскольку в местах близкого расположения подземной влаги даже в засушливое время года обильно растет сочная, пышная зелень. Трактовать здесь результаты нужно следующим образом в зависимости от её разновидности:
- рогоза располагается там, где имеет место верховодка глубиной 1-1,5 м;
- камыш любит места с расположением подземного пласта на уровне 1-3 метра, здесь же предпочитает располагаться тополь черный;
- сарсазан облюбовывает зоны с уровнем подземной воды до 5 м;
- полынь менее прихотлива и может свободно расти там, где пласт залегает в 7 метрах от поверхности земли;
- песчаная полынь любит места с расположением водоносных пластов на уровне 9-10 м, именно на эту глубину делают скважину-иглу для полива, применения ресурса в технических целях;
- люцерна хорошо себя чувствует при 15-метровой глубине подземного водоносного горизонта.
Если на участке расположились растения с мощной корневой системой, значит, уровень водных ресурсов располагается глубоко. Если же у растительных культур небольшие корни, подземные пласты недалеко от поверхности земли.
Узнать глубины залегания воды для скважины можно по типу выбираемого песка при бурении. Если песчинки крупные, пласт удален на более чем 8 метров. Чем мельче крупинки, тем скорее мастер наткнется на водоносный горизонт.
Точные результаты от одних только наблюдений невозможны. Чтобы максимально правильно определить глубину залегания гидрогеологической точки, желательно обратиться к специалистам.
Метод наблюдения
Мышиное гнездо на дереве
В старину люди не имели таких точных приборов, какие есть сегодня, тем не менее местонахождение воды они определяли с большой точностью, но, не из-за каких-то выдающихся способностей, а лишь благодаря наблюдательности.
Хорошо известно, что перед каким-нибудь катаклизмом животные ведут себя иначе, так как в отличие от человека, в них заложена способность к лучшему восприятию природных изменений. Это же касается и чутья на воду.
- Полевые мыши избегают близости воды, и поэтому делают гнезда на ветках кустов и деревьев.
- Лошадь в сильную жару, пытается добыть себе воду из земли, и будет это делать в том месте, где есть возможность до нее добраться.
- Собаки, спасаясь от жары, выкапывают в таких местах углубления, в которые потом ложатся.
- Куры не несутся там, где чувствуют близость воды.
- Гуси специально выбирают места, где есть пересечение водоносных жил.
- Полевые мыши избегают близости воды, и перебираются на ветки кустов и деревьев делать гнезда в земле.
- Мошкара сбивается в кучки и образовывает «столбики» в тех местах, где уровень влаги выше.
Как узнать глубину уже пробуренной скважины
Для определения уровня расположения водоносного пласта можно использовать такие инструменты:
- Специальный каротажный кабель, оснащенный мерным роликом. Его калибровка базируется на таком принципе: 1 метр глубины равен одной размотке.
- Глубиномер ИУГС. С его помощью можно узнавать угол и глубину источника за счет посланного и отраженного от дна скважины эхо-сигнала.
- Рулетка гидрогеологическая РГЛМ. С ее помощью можно измерить до 50 м глубины. Если такой рулетки нет, используют просто шнур с грузом (булыжником или металлическим элементом).
При бурении шахты источника важно отличать плывун от настоящего водоносного пласта. Первый имеет большое количество глины в забранной воде и сложен для бурения.
Самодельный глубиномер
Это самый простой способ, позволяющий определить глубину колодца или неглубокой скважины. Его реализуют при помощи строительной рулетки, шнура и стального груза. Для проведения замеров таким способом лучше всего подходит ясная сухая погода. Оптимальные сроки – конец лета, начало осени. Дело в том, что в этот период подземные воды имеют наименьший уровень.
Инструменты для самостоятельного замера глубины скважины
Порядок работы:
- Определить диаметр скважины. Для этого используется линейка. Это даст возможность подобрать подходящий груз.
- Внутрь шахты опустить бечевку с грузом на конце до того момента, пока шнур уменьшит свое натяжение. Это указывает на контакт с дном скважины.
- Извлечь бечевку наружу и разложить по прямой линии на земле. Измерив сухую часть, определяют расстояние до водяного зеркала. Чтобы упростить задачу, перед началом процедуры шнур оснащают цветными лентами на одинаковом расстоянии.
- Размер мокрого участка бечевки укажет на объем скважины источника.
Замер глубины скважины при помощи бечевки и грузила
Главным недостатком этого простого способа являются существенные ограничения по измеряемой глубине (не более 10 м).
Кроме того, размеры мокрого участка указывают только на статический уровень скважины, в то время как при установке помпы необходимо знать динамический уровень. Чтобы его определить, внутрь обсадной трубы продевают всасывающий шланг с фильтром на конце: он должен достать до дна. Включив помпу, засекают время до полного опорожнения запаса воды. Выключить насос нужно только после появления специфических хлюпающих звуков. После этого процедуру замера глубины повторяют еще раз: высота оставшейся воды и является динамическим уровнем.
Нюансы, о которых забывают
Скважина должна быть в таком месте, к которому можно подойти с любой стороны и откуда будет легко набирать воду. Она не может находиться рядом с домом или другими постройками на участке, около неё не должны расти кустарники и деревья. Без электричества насос и сопутствующее оборудование не будут работать, поэтому источник энергии должен быть максимально близко.
Расстояние между объектами на участке Источник permexpertiza.ru
На месте предполагаемого колодца не должно быть никаких коммуникаций, а для водопроводной системы можно вырыть траншею.
Но даже при соблюдении этих условий выбор точки может быть неверным, если в итоге к ней не сможет подъехать буровая машина.
Политика конфиденциальности в отношении обработки персональных данных
Политика компании в отношении обработки персональных данных (далее – Политика) разработана в целях обеспечения реализации требований законодательства РФ в области обработки персональных данных Пользователей (субъектов персональных данных).
ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Действие Политики распространяется на все персональные данные субъектов, обрабатываемые Компанией с применением средств автоматизации и без применения таких средств.
1.2. Политика является общедоступным документом, устанавливающим основы деятельности Компании при обработке персональных данных.
ОПРЕДЕЛЕНИЯ
2.1. Персональные данные – любая информация, относящаяся к прямо или косвенно определенному или определяемому физическому лицу (субъекту персональных данных).
2.2. Обработка персональных данных — любое действие (операция) или совокупность действий (операций), совершаемых с использованием средств автоматизации или без использования таких средств с персональными данными, включая сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (распространение, предоставление, доступ), обезличивание, блокирование, удаление, уничтожение персональных данных.
ОСНОВНЫЕ УСЛОВИЯ ОБРАБОТКИ ПЕРСОНАЛЬНЫХ ДАННЫХ
3.1. Обработка и обеспечение безопасности персональных данных осуществляется Компанией в соответствии с требованиями:
— Федерального закона № 152-ФЗ «О персональных данных»; — иных нормативных актов, определяющих случаи и особенности обработки персональных данных; — настоящей Политики.
3.2. Компания вправе поручить обработку персональных данных другому лицу с согласия субъекта персональных данных, если иное не предусмотрено федеральным законом, на основании заключаемого с этим лицом договора.
3.3. В случаях, установленных законодательством Российской Федерации, Компания вправе осуществлять передачу персональных данных.
ПРАВА СУБЪЕКТА ПЕРСОНАЛЬНЫХ ДАННЫХ
4.1. Субъект персональных данных имеет право на получение информации об обработке его персональных данных Компанией.
4.2. Субъект персональных данных вправе требовать от Компании уточнения обрабатываемых Компанией персональных данных субъекта, их блокирования или уничтожения в случае, если персональные данные являются неполными, устаревшими, неточными, а также принимать предусмотренные законом меры по защите своих прав.
4.3. Для реализации своих прав и защиты законных интересов, субъект персональных данных имеет право обратиться к Компании. Компания рассматривает обращения и жалобы со стороны субъектов персональных данных, принимает все необходимые меры для немедленного устранения любых нарушений прав субъектов персональных данных, наказания виновных лиц и урегулирования спорных и конфликтных ситуаций в досудебном порядке.
КОНФИДЕНЦИАЛЬНОСТЬ ИНФОРМАЦИИ
При оформлении заявки на сайте Пользователь предоставляет следующую информацию: Фамилия, Имя, контактный номер телефона, адрес электронной почты, адрес доставки.
Компания имеет право отправлять информационные, в том числе рекламные сообщения, на электронную почту и мобильный телефон Пользователя/Покупателя с его согласия, выраженного посредством совершения им действий, однозначно идентифицирующих этого абонента и позволяющих достоверно установить его волеизъявление на получение сообщения. Пользователь/Покупатель вправе отказаться от получения рекламной и другой информации без объяснения причин отказа путем информирования Компании о своем отказе (можно сообщить по телефону компании или отправить заявку на почту).
Компания вправе использовать технологию «cookies». «Cookies» не содержат конфиденциальную информацию. Посетитель / Пользователь / Покупатель настоящим дает согласие на сбор, анализ и использование cookies, в том числе третьими лицами для целей формирования статистики и оптимизации рекламных сообщений.
Компания получает информацию об ip-адресе посетителя Сайта. Данная информация не используется для установления личности посетителя.
Компания вправе осуществлять записи телефонных разговоров с Пользователем/Покупателем. При этом Компания обязуется: предотвращать попытки несанкционированного доступа к информации, полученной в ходе телефонных переговоров, и/или передачу ее третьим лицам, не имеющим непосредственного отношения к исполнению Заказов, в соответствии с п. 4 ст. 16 Федерального закона «Об информации, информационных технологиях и о защите информации».
МЕРЫ ЗАЩИТЫ ПЕРСОНАЛЬНЫХ ДАННЫХ
6.1. Компания при обработке персональных данных принимает все необходимые меры для защиты персональных данных от неправомерного или случайного доступа к ним, уничтожения, изменения, блокирования, копирования, предоставления, распространения персональных данных, а также от иных неправомерных действий в отношении персональных данных в соответствии с требованиями действующего законодательства, в том числе, законодательства о персональных данных.
Меры предосторожности
Строго запрещено делать скважины и колодцы там, где есть вероятность сильного загрязнения.
Неподходящие места для бурения находятся рядом с такими объектами:
- Автомобильные трассы;
- Заводы и фабрики;
- Мусорные свалки;
- Выгребные ямы;
- Кладбища.
Также влиять на качество воды могут удобрения, используемые в сельском хозяйстве.
На заметку! Если пробурить скважину возле линии электропередач, то за это выпишут штраф.
Еще один способ
Рельеф глубинных слоев грунта в данной конкретной местности чаще всего повторяет рельеф на поверхности. Зная это, также будет несложно определить особенности прохождения жилы на участке. В любом случае считается, что бурить скважину всегда лучше всего в самом низком месте надела. На таком участке вода наверняка будет находиться ближе всего к поверхности.
При поисках жилы владельцу участка, помимо всего прочего, стоит иметь в виду и то, что повторяющие рельеф местности водоносные слои на возвышенностях обычно дают более чистую воду. В таких местах не задерживаются верховодка и грунтовые воды, способные загрязнять жилу.
Какие понадобятся документы и когда
Мало кто об этом знает (хотя это может привести к проблемам), но для того, чтобы сделать колодец или скважину по всем правилам, в некоторых случаях это нужно оформить документально.
Налог или лицензия не требуются в тех случаях, когда вода используется в технических целях и для частных нужд. Разрешение на бурение требуется только тогда, когда глубина скважины составляет более 100 метров.
В некоторых случаях придётся платить налог за пользование недрами Источник vladtime.ru
Кабель каротажного типа
Это устройство для определения глубины относится к механическим. Для наматывания каротажного кабеля используется катушка, имеющая мерный ролик. Он откалиброван с таким расчетом, чтобы на один виток приходился 1 м кабеля. Число оборотов катушки указывает на то, на какой глубине находится водоносный горизонт. Для того, чтобы произвести визуальный осмотр гидротехнического сооружения, на конец кабеля крепят портативную видеокамеру с аккумулятором.
Кабель каротажного типа
Иногда предложенной точности каротажного кабеля не хватает. Чтобы исправить ситуацию, ленту оснащают магнитными метками, нанесенными с определенным шагом. Для считывания магнитных обозначений применяют специальный прибор. В процессе эксплуатации происходит постепенное растягивание троса, поэтому магнитную разметку рекомендуется время от времени обновлять.
Ультразвуковой уровнемер
Профессиональный прибор, принцип действия которого напоминает рассмотренное выше устройство ИУГС.
Ультразвуковой уровнемер
В этом случае вместо обычных звуковых волн для измерения используется ультразвук. Его импульсы посылаются в сторону преграды, и за счет определения разницы между временем посылки и возвращения сигнала выдается итоговый результат. Ультразвуковые уровнемеры позволяют определить уровень среды, не вступая с ней в непосредственный контакт. Их используют для работы в труднодоступных местах, к которым можно отнести и скважину.
