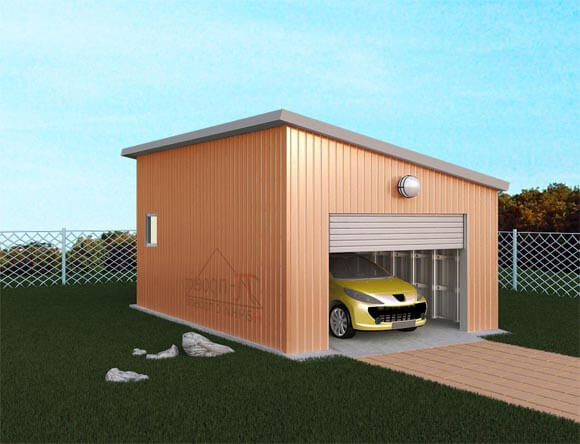

Односкатная крыша – наиболее часто выбираемая конструкция для оформления кровли гаражей и других хозяйственных построек. Ее популярность объясняется простотой конструкции и монтажа.
Этот вид крыши имеет лишь один скат. Данная часть опирается на стены строения и стропилы, имеет наклон в одну сторону. Основное назначение такой крыши – защитить сооружение от непогоды.
Односкатная крыша имеет свои достоинства и недостатки. Для того, чтобы сделать правильный выбор, следует ознакомиться с основными характеристиками конструкции, ее видами, рассмотреть преимущества и недостатки.
Правила выполнения монтажа крыши
Строительство односкатной крыши начинают с установки системы стропил, на которую ляжет основная нагрузка в процессе эксплуатации. Ее прочность и надежность позволит прослужить кровельному покрытию длительный период. Этот ответственный этап работ по возведению гаража вполне можно сделать самостоятельно, если внимательно изучить информацию, которая имеется в специальной литературе и в Интернете. Особое внимание следует уделить схеме соединения отдельных элементов стропильной конструкции, поскольку от этого зависит ее долговечность. Крыша односкатная для гаража своими руками может стать первым объектом в освоении полезных навыков выполнения работ, связанных со строительством и ремонтом.
Система стропил является основой каркаса будущей кровли, ей предстоит отражать неблагоприятные внешние воздействия и сопротивляться сильным ветровым нагрузкам. Одним из основных элементов такой конструкции считаются стропильные ноги, которые упираются своими концами в построенную «коробку» гаража. Для их изготовления используют древесину хвойных пород деревьев. Затем ее до того, как сделать односкатную крышу гаража, тщательно просушивают (в итоге влажность материала не должна превышать 20%), после чего обрабатывают антисептическими средствами и противопожарной пропиткой.
Остальные составляющие элементы стропильной системы относятся к вспомогательным деталям и необходимы для ее полноценного функционирования:
- перемычки – соединяют балки стропил для обеспечения дополнительной жесткости;
- дополнительные подпорки – их монтаж требуется при создании стропильной конструкции для объемных крыш, они защищают от прогибов длинные ноги балок;
- обрешетка из тонких деревянных брусков – нужна для качественного крепления материалов перекрытия на поверхности кровли, устанавливается перпендикулярно стропилам (
Плюсы и минусы
Популярность односкатной кровли обусловлена рядом преимуществ:
- Простота проектирования и последующего строительства;
- Минимальный расход материалов;
- Скорость возведения;
- При правильном ориентировании уклона обеспечивается высокая прочность и устойчивость к неблагоприятным погодным условиям;
- Позволяет максимально эффективно использовать подкровельное пространство;
- Дождевые стоки и снег отводятся в одном определенном направлении;
- Применимость всех известных видов кровельных материалов;
- Отсутствие углов, представляющих потенциально ненадёжные места.
Конечно же, не бывает ничего идеального. Есть недостатки и у односкатной крыши, которые необходимо учесть при строительстве:
- Нельзя обустроить мансарду, чердачное или подкровельное пространство;
- Невозможно установить дополнительную хорошую теплоизоляцию, если она не рассчитывалась при строительстве;
- При ветре со стороны высокой части односкатная крыша не отличается устойчивостью.
Полезные рекомендации
В большинстве случаев владельцев недвижимости волнует проблема создания для гаража односкатной крыши по минимальной стоимости. Сэкономить на постройке позволяет разумный подход к проведению работ.
Особенности создания односкатных кровель заключаются в следующем:
- поскольку прочность конструкции напрямую зависит от расстояния между несущими стенами, которое предусматривают проекты гаражей с односкатной крышей, то при промежутке менее 4,5 метров не потребуется монтаж дополнительных опор. В таком случае между двух стоек прокладывают балки. При большем расстоянии без дополнительных подпорок не обойтись;

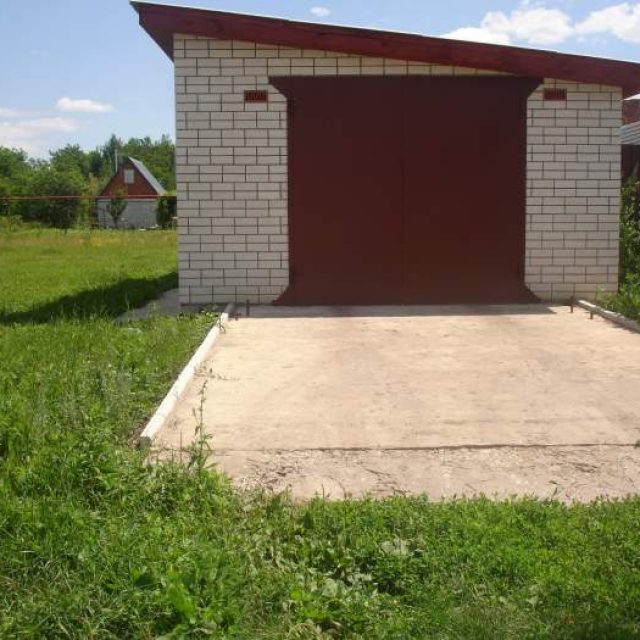

- при возведении стен гаража из кирпича одну делают выше другой. При расчете угла наклона односкатной крыши учитывают то обстоятельство, что он не может составлять менее 25 градусов. Его высчитывают, исходя из расстояния, имеющегося между несущими противоположными стенами, и разницы в их высоте;
- при выборе угла наклона равном 25 градусам каждый метр расстояния между противоположными несущими опорными элементами добавляет высоте второй стены 300 миллиметров. Например, при расстоянии, составляющем 4 метра, величина прироста одной из стен будет 300х4 = 1200 (миллиметров). Таким образом, одна стена должна превышать другую на 1,2 метра.
Расчёт
Расчёт односкатной крыши
Для проектирования в интернете можно найти массу программ, которые сами всё посчитают и рассчитают, исходя из основных параметров. Остаётся лишь замерить предполагаемый вес квадратного метра крыши и выяснить вес снежного покрова по справочнику.
Небольшие гаражные крыши до четырёх метров прекрасно выдержат балки, уложенные на стены. А вот большие крыши до шести метров требуют устройства подкосов, иначе стропила могут прогнуться или даже переломиться. Крыша свыше шести метров требует обустройства опорных колонн либо она должна опираться на несущие стены или перегородки.
Мауэрлат для односкатной крыши гаража
Правила создания односкатных кровель предполагают наличие основания для монтажа стропильной системы, для этого по периметру уже возведенных стен крепят балки, металлические или деревянные (мауэрлат). Этот элемент необходим для равномерного распределения нагрузки на конструкцию крыши, она передается по всей стене постройки от ног стропил. Его делают на подготовленный армированный пояс. В ряде случаев, когда постройка имеет небольшие размеры, а крыша не слишком тяжелая, мауэрлат допускается крепить только на две стены, без армирования. Также мауэрлат служит для скрепления крыши и гаража.
Инструкция по кровле
В зависимости от размера гаража выполняется стропильная система.
Она может быть упрощенная, когда стропилы укладываются горизонтально:
- Балки могут располагаться как вдоль, так и поперек боковых стен. Рекомендуется укладывать их поперек, это более целесообразно, поскольку ширина постройки, как правило, меньше ее длины. Шаг установки балок – 1 метр. Фиксация производится с помощью шурупов или уголков, которые крепят балки к стене.
- Настил обрешетки. Используется обрезная доска или «шалевка», которая более дешевая. Ее следует предварительно очистить от коры. Укладывается обрешетка таким образом, чтобы не оставалось крупных щелей, особенно по бокам крыши.
- Гидроизоляция кровли. Для ее создания используются подкровельные пленки. Но наиболее дешево обходится обычный рубероид, который не уступает своих позиций современным материалам.
- Укладка кровельного материала.
Обрешетка необязательно должна быть сплошной, но это более надежный вариант. Настил производится таким образом, чтобы слой получился примерно в 2 сантиметра. Это обеспечит защиту обрешетки. Для крепления рубероида применяют гвозди, а подкровельную пленку фиксируют с помощью скоб.
В качестве кровельного материала могут использоваться:
- Шифер. Вариант недорогой, простой в монтаже, выглядит привлекательно и служит до 40 лет. Но не всегда оправдан для покрытия небольших построек.
- Профнастил. Устойчив к различным воздействиям, служит долго, стоит недорого.
- Черепица или металлочерепица. Чаще используется для создания кровли на капитальных строениях. Материал дорогой.
- Фальцевая кровля. Дорогой вариант, но довольно надежный и просто монтируется.
- Рулонные материалы. Легкие, недорогие, просто укладываются, служат довольно долго, особенно современный рубероид.
Особенности создания односкатной кровли
- Строительство начинают с монтажа мауэрлата. Для этого берут деревянную балку 200х100 миллиметров. Через каждые 500 миллиметров на ней сверху просверливают отверстия для крепления анкеров диаметром 24 миллиметра и длиной болта, равной 300 миллиметров. Эти отверстия делают с учетом того, что частично анкерный болт будет крепиться в балке и одновременно располагаться в стене. Балки необходимо закреплять по всем углам. Чтобы конструкция односкатной крыши для гаража держалась прочно, дополнительно в отверстия под анкер заливают специальный строительный клей.
Уход и эксплуатация
Односкатные крыши гаража не требуют тщательного ухода
Ухаживать за крышей хоть и несложно, но, тем не менее, необходимо, особенно в зимний период. В принципе, основной уход сводится к своевременной чистке снега и осмотру возможных повреждений и следов гниения древесины либо ржавчины.
Подводя итог, следует отметить простую истину, что скупой платит дважды. Не стоит экономить на влагоотталкивающих и противогрибковых покрытиях для деревянных конструкций, а также на кровельном материале. Если же вы не собираетесь подниматься на крышу для чистки снега, то потратьтесь на более мощную стропильную систему.
Проектирование и определение оптимального угла наклона
Главной задачей при проектировании такой конструкции — правильно определить высоту каждой из стен. Тогда крыша гаража будет иметь оптимальный угол наклона с учетом погодных условий региона и нагрузкой ее конструкции на стены и фундамент. Как определяются некоторые параметры показано на картинке.
Чтобы правильно определить эти параметры следует учитывать три таких важных параметра:
- Сила ветра. Существует специальная карта, в которой вся местность страны разделена на зоны, с указанием направления основных ветров и их интенсивности. Сверив свой участок по карте с расположением одной из восьми существующих зон, необходимо согласно рекомендаций специальных таблиц выбирать угол наклона. Чем интенсивнее дуют ветра, тем скат крыши должен быть более пологим, чтобы предотвратить ее срыв во время сильных порывов;
- Количество осадков. Территория разбита на зоны и по количеству осадков. Чем больший угол наклона выбирается, тем проще снегу с него соскальзывать. Поэтому в регионах со снежными зимами крыша гаража должна быть более крутой.
- Кровельный материал. Этот параметр выбирается также в зависимости от количества и вида осадков, характерных для данной климатической зоны. Выбрать кровельный материал, можно опираясь на таблицу, приведенную на рисунке.
В зависимости от выбора направления ската, выбираются и стены, которые будут отличаться по высоте. Уклон может быть поперечным, тогда разница будет между боковыми стенами гаража. При такой конструкции стропила делаются меньше, чем при втором варианте. И не всегда для них требуется монтаж дополнительной опоры. На фото представлен образец такой кровли.
Во втором случае скат выполняется от фасадной стены гаража, к задней. В этом случае сделанный в такую сторону уклон требует монтажа стропил не менее, чем 6 метров, а также необходимости их усиления дополнительными опорами.
Внимание! Односкатную крышу можно смонтировать и на постройке, которая оборудована стенами одинаковой высоты. Для этого под стропила с одной стороны следует установить стойки, обвязанные брусом, который будет выполнять функции мауэрлата.
Чтобы закрыть конструкцию, часть над фасадом зашивают любым из предпочитаемых строительных материалов.
При одинаковой высоте стенок может быть применен и другой способ монтажа односкатной кровли: отдельно монтируются стропильные фермы, которые потом устанавливаются на мауэрлат, придерживаясь определенного шага. Чаще всего делается одна ферма, которая примеряется и тщательно подгоняется. А потом ее используют в качестве шаблона, чтобы сделать необходимое количество остальных элементов, без работ на высоте. Когда они все будут готовы, необходимо выполнить окончательный монтаж. Нижние углы конструкций крепят непосредственно к мауэрлату. Верхние концы всех ферм обшиваются брусом, из которого создается единая конструкция.
Важно! Такой вариант обустройства кровли очень хорошо будет монтировать в том случае, когда между стенами достаточно большое расстояние и есть необходимость в усилении стропил.
В таком случае, как представлено на фото, когда гараж является пристройкой жилого дома, или другого строения, одна сторона стропил упирается в стену в специально сделанные в ней кронштейны, а вторая – на стойки вертикального расположения с обвязкой.
Чем и как утеплить кровлю гаража
Любой автомобилист мечтает о тёплом гараже, при этом сделать кровлю утеплённой довольно просто.
В современном строительстве крышу гаража утепляют комбинированно, то есть сочетают традиционный утеплитель с теплоизолятором, который отражает свет и не пропускает инфракрасное излучение. Однако в некоторых случаях такие расходы могут быть неоправданно высокими, например, если строение является отдельно стоящим. Тогда используют классические материалы, такие как:
- Минеральная вата. Она обладает прекрасными техническими характеристиками. Её применяют только с гидро- и пароизоляционным материалом, который предохраняет минеральную вату от воды. Кроме того, минвата вполне доступна по стоимости.
Минеральная вата вставляется в ячейки между стропилами и крепится проволокой или леской до того, как будет уложено финишное покрытие потолка - Стекловата. Этот материал стоит дешевле других утеплителей, но имеет низкую степень огнеупорности. Если предполагается делать скатную кровлю, тогда лучше купить специальный тип стекловаты, который отличается высокой плотностью структуры. Выпускается такой материал в рулонах с шириной, равной нормальному расстоянию между стропильными ногами.
Стекловата является одним из самых недорогих и доступных материалов для утепления кровли - Пенопласт. Это водонепроницаемый материал, который по своим теплоизоляционным характеристикам аналогичен минвате. Пенопласт — легковоспламеняемый утеплитель, однако марка ПБС-С с добавлением антипиренов имеет свойство самозатухания. Благодаря таким особенностям материала, его применяют в качестве утеплителя для кровли гаража. Ко всему прочему, он не гниёт, на нём не образовывается плесень, а также грибок.

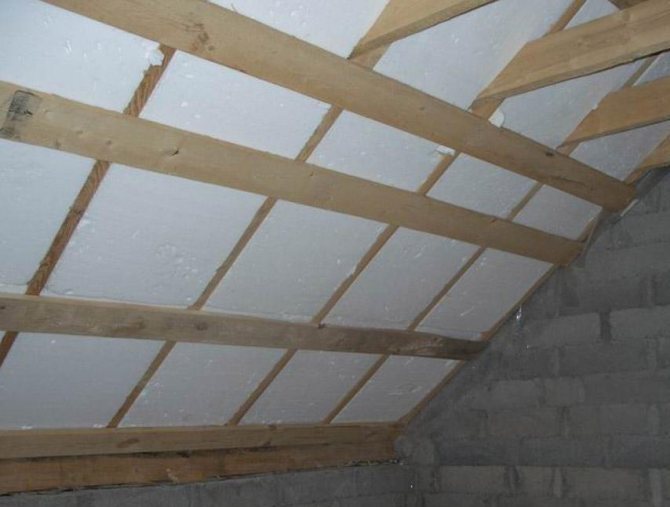

Укладка пенопласта в обрешётку кровли гаража не требует особенных навыков - Пеноизол. Представляет собой жидкий пенопласт, но с лучшими показателями. Он устойчив к огню и воде, застывает, попадая в замкнутое пространство, и образует идеальное бесшовное покрытие. При всём этом пеноизол стоит дешевле любого листового пенопласта, а срок его эксплуатации составляет около 40 лет без утраты характеристик.
Для утепления кровли пеноизолом необходимо использовать специальное оборудование для напыления
Можно применить и традиционные варианты для утепления крыши гаража, например, использовать опилки, однако с современными материалами они не сравнятся.
Помещение гаража является объектом с высокой вероятностью возгорания, поэтому необходимо приобретать утеплитель с улучшенными характеристиками огнестойкости.
Утепляем крышу гаража изнутри
Необходимые инструменты:
- специальные кнопки или мебельный степлер со скобами;
- плёнка для пароизоляции;
- столярные инструменты;
- самоклеящийся скотч;
- гидроизоляция;
- утеплитель.
Теплоизоляция кровли изнутри проводится следующим образом:
- Выполняем гидроизоляцию. Стыки герметизируем специальным скотчем.

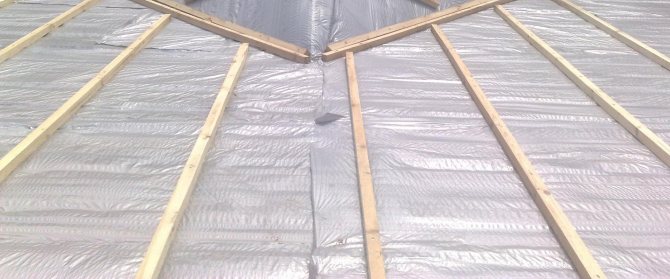

Для гидроизоляции крыши гаража изнутри используется специальная плёнка - Устанавливаем теплобарьер. При использовании листового пенопласта необходимо изначально произвести монтаж обрешётки, а уже потом материал закрепить саморезами, параллельно проклеивая все стыки монтажной пеной. Минвата укладывается в пространство между стропилами и держится там за счёт небольшого натяга, вызванного чуть большими размерами листа, чем межстропильное расстояние.
Пенопласт укладывается в ячейки между стропилами и крепится специальными дюбелями или монтажной пеной - Пароизоляция. Слой утеплителя накрываем листами пароизоляционной плёнки, а места их соединения проклеиваем самоклеящейся лентой.
Пароизоляционный материал крепится к стропилам поверх утеплителя
Подобный пирог укладывается не только на балочные конструкции из дерева, но и на железобетонные плиты. Перед монтажом балки защищаются листовым материалом, после чего к нему прикрепляется гидроизоляция, затем утеплитель и пароизоляция.
Не допускайте контакта гидроизоляционной плёнки с утеплителем, между этими материалами должно быть определённое расстояние для вентиляции. Прямой контакт допускается только в случае, если была использована супердиффузионная мембрана.
Видео: как утеплить крышу гаража внутри
Утепляем крышу гаража снаружи
Снаружи крыша утепляется ещё на стадии строительства, так как не очень удобно раскрывать уже готовое здание с целью исправления недочётов. Обратите внимание на наличие пароизоляции, которая должна быть установлена со стороны помещения. Так вы сможете предотвратить не только повторное конденсирование паров, но и избежать неприятных подтёков. Как сделать утепление кровли гаража снаружи:
- Паробарьер является первым слоем. Это основная защита от проникновения конденсата на утеплитель.
Правильно уложенный паробарьер защитит утеплитель от конденсата - Теплоизоляционный слой. Во время его укладки необходимо следить за тем, чтобы щелей было минимальное количество. Если прилегание листов недостаточно плотное, воспользуйтесь монтажной пеной.
Монтаж утеплителя снаружи во многом похож на укладку изнутри — материал так же закладывается между стропильными лагами - Гидробарьер — это последний слой. Желательно стыки заклеить клейкой лентой.
Качественно уложенный гидробарьер защитит крышу гаража от проникновения воды - На последнем этапе монтируем материал для кровли гаража.
Видео: как утеплить крышу гаража снаружи
Описание стропильной системы
Надо помнить, что двух полностью одинаковых стропильных систем не бывает, каждая имеет свои особенности. При одинаковой длине и ширине гаража для стропилин можно применять одну доску 50×150 мм или две 25×150 мм, пиломатериалы могут быть цельными длиной 6 м, но есть возможность наращивания двух более коротких досок. Стропилины могут просто провисать или иметь дополнительные упоры или раскосы. Окончательное решение принимается опытным мастером на основе личного практического опыта. Прочные целые стропилины можно не усиливать распорками, а тонкие или наращенные без таких элементов не могут обойтись. Подпорки можно ставить по центру крыши или по ее углам.
Варианты устройства односкатной крыша пристроенного гаража
Альтернативная технология устройства стропильной системы односкатной крыши
Преимущества и недостатки профнастила
Начнем с достоинств этого строительного материала, потому что их у него немало:
- Презентабельный внешний вид, потому что это уже не серые невзрачные листы, а материал, окрашенный в разные цвета, плюс имитация природных материалов типа древесина, камень и прочее.
- Невысокая цена, конечно, в сравнении с некоторыми другими кровельными покрытиями.
- Долгосрочная эксплуатация. Некоторые модели профнастила, покрытые полимерными составами, легко прослужат на крыше гаражей до 50 лет. Минимальный срок службы – 25 лет.
- Небольшой удельный вес из расчета на один квадратный метр кровельной поверхности. Это дает возможность неплохо сэкономить за счет уменьшения количества и сечения стропильных ног и обрешетки.
- Простота монтажного процесса, в котором нет надобности использовать спецтехнику. Все операции проводят мастера вручную.
- Профилированные листы легко подрезать ножницами по металлу, в них легко сделать отверстия.
- Широкий диапазон длины листов, который варьируется от 0,5 до 13 м. Это дает возможность закрывать кровельные конструкции на всю ширину ската без стыков, которые в процессе длительной эксплуатации становятся постепенно местами протечек. Нет стыков – нет протечек.
Одним листом можно закрыть весь пролет гаражной постройки Источник kvartirnyj-remont.com
- Профнастил можно укладывать на скаты с минимальным углом наклона.
- Этот кровельный материал хорошо переносит все известные природные нагрузки.
- Сам по себе профнастил – материал экологичный, потому что в нем кроме стали, краски или полимеров ничего нет.
Что касается недостатков, то можно сказать, что он один. Это металлическое изделие, которое издает достаточно сильный звук, когда на него падает дождь или град. И если владельца гаража это не смущает, то можно считать, что профнастил – идеальный вариант для покрытия крыши гаража, особенно если она односкатная.
Выбор обрешетки
Такие же многочисленные варианты изготовления имеет и обрешетка. Под мягкие кровли обрешетка должна быть сплошной, но делать ее можно как из листов фанеры или ОСП, так и из плотно сбитой обрезной доски. Для металлочерепицы и профлистов нет необходимости делать сплошную дорогую обрешетку, а расстояние между рейками зависит от их размеров и толщины металлических листов. Разумеется, всегда следует принимать во внимание снеговые нагрузки. Как видите, даже этот далеко не полный перечень факторов, влияющих на стропильную систему односкатной крыши, дает возможность широкого выбора оптимальных стропильных систем для каждого конкретного случая. И это мы еще не рассматривали варианты с утепленными крышами, они также оказывают влияние на особенности конструкции.
Как сделать карнизные свесы и установить обрешетку односкатной стропильной системы
