Что из себя представляет водопроводная колонка и как она устроена

Требования к водоразборной колонке

Производство уличных колонок основано на государственном стандарте под номером 15150. Основные требования относятся к месту расположения устройства, а также учитывается количество потребителей.

• В месте расположения водопроводного колодца проводят монтаж колонки. Если колодца нет, его рекомендуется соорудить как можно ближе к тротуару. Идеальное место – перекресток.
• Охват потребителей осуществляется из расчета: одна колонка на площадь радиусом 1000 м.
• Оптимально, если уличный водозабор формируется на песчаных грунтах для легкого отведения воды в землю.
• Возвышенное место установки лучше, чем в низине.
• Зимой колонку лучше утеплить, потому что металлический корпус не сможет защитить воду от замерзания.
• Монтаж проводят на водопроводных сетях, в которых давление не падает ниже 1 атм.

Все выполненные требования гарантируют долгосрочную и эффективную работу прибора. При этом обязательно учитывается глубина заложения водопроводных труб. На основе этого параметра выбирают модель устройства.

Разновидности

Ответ на этот вопрос, какую колонку выбрать для дачи, зависит от множества факторов. Сейчас популярны декоративные колонки. Если вода на даче есть, но хочется украсить двор элементами декора в различных стилях, ставят колонку для украшения.

Множество колонок выполняют прямое предназначение и снабжают дачу водой:

• водопроводная колонка;
• водозаборная с электронасосом;
• незамерзающая водоразборная.

Как правило, перечисленные образцы являются уличными.

С разрешения местных властей делается врезка в водопровод и колонка устанавливается в колодце, следуя инструкциям и чертежам. Ручные водопроводные колонки устанавливаются на пересечениях улиц и близко к тротуару для доступности.

Водонапорная колонка берет воду из центрального водопровода и создает давление при использовании. Если давление в трубопроводе низкое, не соответствует нормам, для функционирования колонки дополнительно устанавливают электронасос. Водозаборные с электронасосом устанавливают во дворе дачи. А если пробурить скважину в подвале дома, такая колонка будет снабжать водой в любое время года.

Технические характеристики

Производимые на территории России водоразборные колонки строго выпускаются по ГОСТу. Поэтому у них стандартные технические характеристики:

• работают при давлении воды внутри водопроводной сети 0,1-0,6 МПа;
• диаметр трубы, соединяющей устройство с водопроводом, составляет 20 мм;
• диаметр трубы отводящей – 15, или 20 мм;
• вертикальный ход клапана – 16-18 мм;
• масса устройства при длине в 1,25 м – 31 кг, увеличение веса составляет 2,6 кг на каждые 25 см увеличения длины прибора.

Корпус колонки изготавливают из стали или чугуна, окрашивают, чтобы не покрылась ржавчиной. Сам прибор является разборным устройством, поэтому легко поддается ремонту. Производители в качестве запчастей предлагают любые детали и узлы.

Материалы

Для установки садовой колонки нужен источник, из которого она будет качать воду. Если водопровод отсутствует, нужно бурить скважину. Сначала оценивают твердость грунта и глубину залегания водоносного пласта. Исходя из этого, делается вывод о том, какую скважину бурить.

Если водоносный слой находится глубже 50 метров, предполагается глубинное бурение артезианской скважины. Самостоятельно такое бурение произвести невозможно. Глубинным бурением занимаются специалисты с соответствующим оборудованием:

• бур с бурильной штангой;
• бурильная вышка;
• рабочая лебедка;
• обсадная труба.

Абиссинская скважина – самый простой водозабор, который пробивается вручную. Для пробивания скважины нужны:

• толстостенные металлические трубы длиной 1,5-2м, с резьбой на концах, диаметром 25 мм;
• труба 1м с отверстиями, диаметром 8мм, расположенными в шахматном порядке;
• конус стальной диаметром 45мм;
• муфты соединения стальные;
• кувалда для забивания трубы;
• мелкая металлическая сетка;
• обратный клапан;
• ручной насос (водяная колонка), электронасос.

Глубина абиссинского колодца составляет не более 15 метров. Столько метров трубы, нарезанной на отрезки, используют при установке колонки-скважины. Диаметр трубы рассчитывается, исходя из того, какой насос будет использоваться при откачке воды. Если диаметр трубы 5-7 см, при забивании используются стальные пруты.

Устройство и принцип работы

В устройство уличной водопроводной колонки входит небольшое количество деталей. Основной из которых – эжектор. С его помощью происходит открытие и закрытие подачи воды:

• трубный стояк, расположенный внутри корпуса;
• эжектор, состоящий из трех частей: горловины, гнезда и приемника (отстойника);
• в нижней части устройства (приемнике) располагается цилиндрической формы сетка, задача которой – фильтровать поступающую в колонку воду;
• корпус колонки покрывает металлическая крышка, в которой установлен рычаг.

Работает колонка следующим образом:

1. при надавливании на рычаг производится опускание трубного стояка;
2. на конце последнего установлена горловина, которая представляет собой предмет цилиндрической формы с расширенной на конце фаской;
3. последняя при нажатии рычага упирается в гнездо, чтобы не произошло падение стояка;
4. на конце стояка располагается клапан, который находится в нижней части колонки – отстойнике (приемнике);
5. клапан закрывает или открывает отверстие приемника;
6. при нажатии на рычаг он опускается вниз, открывая отверстие, то есть происходит перемещение воды;
7. стояк нижним концом упирается в пружину, которая располагается в самой нижней точке отстойника, она обеспечивает обратный ход всей конструкции;
8. при отпускании рычага сжатая пружина разжимается, поднимает стояк, клапан перекрывает отверстие в верхней части отстойника.

Конструкция колонки очень проста, поэтому работает эффективно многие годы. Чаще всего выходит из строя пружина, которая все время располагается в воде. Ее стали изготавливать из инструментальной стали, которая не боится контакта с влагой.

Иногда засоряется стояк. Его меняют на новый или прочищают, предварительно разобрав колонку.

Уникальность конструкции водоразборной колонки заключается в том, что внутри стояка никогда не остается вода. Она с помощью эжектора через отверстие в муфте попадает в корпус. Поэтому уличные устройства можно эксплуатировать при температурах от -40С до +40С. Это обязательно указывается в паспорте изделия.

Если стояк зимой замерз, причина в падении давления воды в водопроводной системе или температурном показателе ниже допустимого.

Ручная водокачка своими руками: подробное описание

Первый год пользуюсь дренажным насосом на даче. Подскажите, как и где правильно хранить такой насос зимой?

Можно ли к дренажному насосу для чистой воды, находящемуся в колодце, подключить реле давления? И какой насос подойдет? Станции шумят. Вибрационные мутят воду. Вот и думай… что поставить, если воды маловато.

Вопрос от нашей читательницы Рамзии: Какой поверхностный самовсасывающий насос для полива сада приобрести, если расстояние до реки 250 метров? Насос должен находится в саду.

Садовый насос — важный агрегат в дачном быту, поскольку большинство проблем на участке связано либо с недостатком, либо с избытком воды. Последнее особенно актуально весной, когда паводок подтапливает подвалы, погреба, а порой и сам сад….

Здравствуйте! У нас на участке пробурена скважина глубиной 40 м, внизу мел, вода идет меловая. Каким насосом прокачать скважину пока она очистится? Если сразу ставить глубинный насос для водоснабжения, он забьется мелом.

Всем известно, что без воды «и не туды, и не сюды». Сегодня хочу поделиться одним из решений полива в саду и огороде.

Полив для огородника — самый важный момент. У меня полив проводится шлангом с помощью насоса. И, так как площадь большая,…

про насосы

Виды водоразборных колонок

Производители предлагают два вида исполнения, которые маркируются как КВ и КВО. По техническим характеристикам оба устройства друг от друга не отличаются. Основное отличие – способ крепления приемника к корпусу прибора.

В моделях КВ крепление производится двумя болтами, которые пропускают через ушки. Одно располагается на корпусе колонки, второе на приемнике. Между двумя узлами устанавливают прокладки, обеспечивающие герметичность конструкции.

В моделях КВО крепление производится с помощью фланцев квадратной формы. Один из них приварен к корпусу, второй к приемнику. В этой конструкции используют четыре болта.

Что лучше газовая колонка или электрический водонагреватель?

К необходимости покупки устройства для подогрева воды многие люди прибегают в летние месяцы, когда обычно отключают водоснабжение. Также с этой проблемой сталкиваются жильцы загородных домов, поскольку централизованное горячее водоснабжение в этом случае вообще отсутствует.

Но что лучше газовая колонка или водонагреватель? Сегодня мы вам расскажем подробнее о том, что такое водонагреватель и какой лучше выбрать для своей квартиры или дома. Для этого сначала ознакомимся с основными характеристиками и особенностями разных типов устройств.

Газовая колонка

В квартирах и домах самым популярным выбором является газовый нагреватель. Он является простым в использовании, долговечным, безопасным, практичным и максимально надежным. К тому же он позволяет подогреть воду намного быстрее по сравнению с электрической моделью.

Работа современных устройств является полностью автоматизированной. Розжиг горелки осуществляется при запуске прибора. В этот момент осуществляется подача газа, а при его отсутствии – горение пламени отключается. Главное достоинство этого вида водонагревателя является его экономичность, поскольку газ стоит намного дешевле, чем электроэнергия.

Эти приборы для подогрева могут быть двух видов:

Первый вариант подходит в основном для больших семей, которым необходим большой объем водопотребления. В такой ситуации можно установить бак с емкостью около 200 литров, что хватит для принятия душа двух взрослых и трех детей. Для маленькой семьи оптимальный вариант – это проточный нагреватель. При его выборе необходимо учитывать мощность. При использовании одной точки водопотребления подойдет 19-20 КВт, а для одновременного использования воды в двух разных местах – не менее 24 КВт.

Преимуществами газового водонагревателя являются:

• Оптимальный расход газа для подогрева;
• Высокая экономичность;
• Низкая стоимость.

Недостатком устройства является необходимость при его монтаже обустройства вытяжки, поскольку во время сгорания газа образуются вредные испарения и продукты. Их необходимо своевременно выводить на улицу.

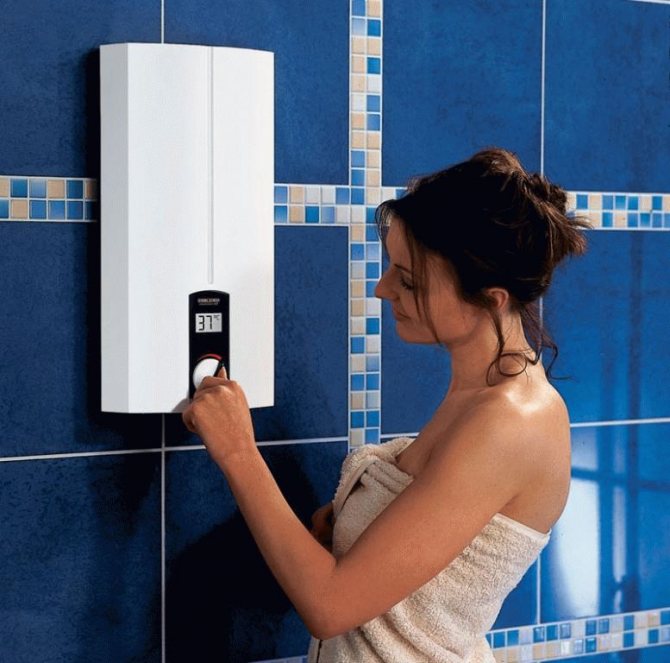

Электрический водонагреватель

Электрический нагреватель является альтернативным вариантом газового, который не менее функционален. Обычно его используют в квартирах и загородных домах, в которых не проведен газ. Также его подбирают для установки в ванной комнате и туалете, где подвод трубы газа невозможен.

В этом случае водонагреватели также подразделяются на два вида – накопительный и проточный. Первый вариант конструкции прибора производит нагрев воды в баке до определенной температуры (обычно это около 37 градусов), после чего осуществляется ее поддержание на определенном уровне.

Во время открытия крана в бак поступает холодная вода, а при исчерпании его полного объема для подогрева последующей порции необходимо длительное время. Оно зависит от типа ТЭНа, объема бака, а также теплоизоляционного покрытия стенок емкости. Для снижения теплопотерь и экономии электроэнергии конструкция нагревателя должна быть покрыта специальными материалами, удерживающими тепло.

Проточные модели обладают компактной конструкцией, однако их недостатком является высокая мощность и соответственно большой расход электрической энергии, необходимой для работы. К тому же их монтаж требует специализированных знаний и опыта, а справится с ним сможет только профессионал.

Что выбрать?

Вы выбирайте прибор для нагрева воды, но не знаете что лучше – газовая колонка или электрический водонагреватель? Для квартиры или дома с подводом газа следует использовать первый вариант. Он имеет низкую стоимость, приводит к небольшому расходу газа, удобен в эксплуатации. Однако использование газовой колонки связано с высокой опасностью.

Электрическая модель не требует специфического монтажа и обслуживания. Она более безопасна, но при этом приводит к значительным расходам на оплату электроэнергии. Поэтому выбирать устройство необходимо после тщательного анализа всех плюсов и минусов использования каждого типа.

Особенности монтажа

В приемнике сбоку располагается патрубок диаметром 20 мм с внешней трубной резьбой М20. К нему присоединяют трубу того же диаметра, которую отводят от водопроводного контура. Соединение трубы с водопроводом – электросварка.

Между колонкой и подающей трубой обязательно устанавливают задвижку. Соединение производится с помощью фланцев или резьбы. Первый вариант проще в плане монтажа и обслуживания. Назначение задвижки – перекрывать подачу воды и регулировать ее напор.

Под колонку внутри колодца обязательно закладывают прочное основание, на которое она будет упираться. Для этого заливают бетонную подушку или укладывают готовую армированную бетонную плиту.

Перед вводом в эксплуатацию водоразборную колонку промывают водным раствором хлорной извести. Таким способом производится дезинфекция прибора. Колодец закрывается чугунным канализационным люком.

Процесс бурения последовательность действий

Если подготовить необходимое оборудование и выдержать последовательность этапов, не возникнет вопросов, как правильно сделать скважину. Готовая бурильная установка оснащена головкой и механизмом в виде лебедки. Штангу пропускают сквозь оба отверстия вниз, по необходимости наращивают ее и закрепляют ворот. Вращают ворот обычно вдвоем, а третий человек необходим для коррекции положения штанги.

Если скважина неглубокая, то применяют только буровую колонку, направляя ее вниз строго вертикально. Тренога с подъемником необходима для скважин, имеющих большую глубину

На колонке ставят метку, отступая от верхнего настила 60-70 см. Опустив колонку на обозначенное расстояние, ее извлекают обратно, удаляя поднятую вместе с буром породу. Таким же образом погружают очищенную колонку несколько раз. Большая глубина требует наращивания штанги. Для этого с помощью муфты присоединяют еще одну трубу.

В зависимости от устойчивости грунта выбирают способ бурения – с обсадными трубами или без них. При устойчивом, плотном грунте можно пробурить всю скважину целиком, так и не воспользовавшись обсадными трубами. Осыпающиеся породы говорят о том, что уже через 2-3 метра следует установить трубу, оснащенную башмаком. Диаметр трубы шире диаметра муфт, поэтому труба заходит в шахту с трудом. Иногда, чтобы ее туда поместить, используют ввинчивание или кувалду.

В качестве обсадных труб используют изделия для прокладки водопровода — металлические или полипропиленовые трубы необходимого диаметра для наружных работ

Если породы осыпаются, следует избегать обвала. С этой целью бур не опускают слишком низко – ниже конца обсадной трубы на определенное расстояние. Обычно оно равняется половине длины бура. Таким образом, процесс заключается в чередовании бурения и монтажа обсадных труб, наращиваемых по мере погружения.

Эксплуатация и обслуживание

Обслуживать колонки надо ежемесячно. Проводят проверку на предмет герметичности эжектора:

• в сливной патрубок, расположенный в верхней части стояка, забивают пробку, изготовленную из дерева;
• нажимают на рычаг;
• вода заполняет собой весь объем корпуса колонки;
• рычаг отпускают, и если вода в течение 10-20 минут не увеличилась в объеме, значит, эжектор плотно прилегает к отверстию в приемнике;
• надо вытащить пробку, нажать снова на рычаг и опустошить корпус колонки полностью.

Стоимость колонок

Цены на уличные водоразборные колонки для полива и других бытовых нужд у всех производителей практически одинаковые. Зависят они от типа исполнения и длины прибора.

• КВ длиной 275 см стоит 5000 руб.;
• КВО 275 см – 4500 руб.;
• КВ 375 см – 6300 руб.;
• КВО 375 см – 5700 руб.

Продаются по отдельности запчасти: пружина 240 руб., сетка 170 руб., клапан – 150 руб., – эжектор 515 руб., приемник в сборе – 3500 руб., приемник не в сборе – 1500 руб., колпак – 1800 руб..

Произвести установку и ремонт водоразборной колонки несложно. Этим должны заниматься представители водоснабжающей организации.

Источник

Требования к расстоянию до водоразборной колонки

В соответствии с п.11.19 СП30.13330, радиус действия водозаборной колонки следует принимать не более 100 метров. Вокруг водозаборной колонки следует предусматривать отмостку шириной 1 метр с уклоном 0,1 от колонки.

Для нормального функционирования уличной колонки для воды, напор в водопроводной сети в точке ее подключения должен быть не менее 10 м.

Почему колонка для воды не замерзает зимой

Отличительной особенностью конструкции уличной водоразбоной колонки является обеспечение незамерзаемости в зимний период (вода в колонке в закрытом состоянии находится ниже глубины промерзания грунта).

Нужно отметить, что колонка, как и сама водопроводная сеть, все равно может замерзнуть зимой. Это зависит от «суровости» зимы и режима водоразбора.

Устройство и принцип действия

Качество воды в водоразборной колонке должно соответствовать требованиям к питьевой воде, так как забор воды производится от водопроводной сети населенного пункта. Однако нужно учитывать, что при нарушениях в конструкции колонки возможно проникновение внутрь грунтовых вод через неплотности фланцевых соединений, что может отразиться на качестве воды. Поэтому воду, полученную на водоразборной колонке, следует вскипятить перед питьем.

На рисунках ниже проиллюстрирован принцип работы колонки. Колонка состоит из следующих элементов:

1 – рукоятка; 2 – колпак; 3 – подающая труба; 4 – корпус; 5 – камера; 6 – эжектор; 7 – приемник; 8 – патрубок от водопроводной сети; 9 – сетка; 10 – пружина; 11 – клапан с уплотнением; 12 – отверстия

При нажатии рукоятки (1) водоразборной колонки до упора подающая трубка опускается и передвигает вниз эжектор (6), что приводит к смещению клапана (11) и сжатию пружины (10). Вода из приемника (7) через образовавшийся кольцевой зазор между клапаном и корпусом по отверстиям (12) поступает в подающую трубу и далее к потребителю. Вертикальный ход клапана составляет 16-18 мм.

Принцип действия колонки: после нажатия на рукоятку (1)

После того, как водоразбор окончен, рукоятка (1) отпускается, и она поднимается вместе со всей цепочкой — подающей трубой (3), эжектором (6) и клапаном (11) за счет пружины (10). В результате поступление воды перекрывается. Подающая труба при этом опорожняется в камеру (5) подземной части колонки.

При следующем использовании колонки вода из камеры (5) увлекается эжектором (6) через отверстие, которое есть в эжекторе, в подающую трубу (3) и, тем самым, опорожняется. За счет этого обеспечивается незамерзаемость колонки в зимний период.

Скважина-игла и трубчатый колодец особенности обустройства и использования

Трубчатый колодец и абиссинский – это разновидности классического колодца с разницей в обустройстве ствола. Вместо колец шахту трубчатого источника формируют из стальных труб, а абиссинский колодец – это игольчатая скважина из стальных труб небольшого диаметра. Водозабор бурят на глубину до 15 м. Скважины такого типа не всегда удается установить на уровне залегания водоносного песка, а грунтовые воды нельзя использовать в качестве питьевой воды.

Абиссинская скважина – это усовершенствованный вид трубчатого колодца. Несмотря на небольшую глубину, есть шанс получить достаточно чистую воду: в источник не проникает верховодка, осадки. Одно из главных преимуществ – небольшая стоимость обустройства и простота выполнения. Абиссинский колодец можно сделать без привлечения специалистов.

Абиссинская скважина-игла может быть использована для забора питьевой воды для одного дома

Глубина источника составляет от 8 до 15 м. На этой глубине залегает первый водоносный слой песка. Конец обсадной трубы устанавливается на границе между пластами суглинка и песка. Главная сложность – найти место, где точно будет вода на небольшой глубине. Обычно ориентируются по наличию и глубине соседских водозаборов. Если участки расположены на одной высоте, велика вероятность, что водяной пласт занимает большую площадь.

Скважину-иглу обустраивают исключительно в мягких грунтах: глина, суглинок, глина с прослойками песка, плывун. В каменистой почве такие скважины не бурят: при попадании иглы на валун всю работу придется переделывать.

Забивная труба малого диаметра не предназначена для прохождения каменистой почвы

Воду использовать можно после проведения анализов. Обычно качество воды приемлемое, при установке фильтровальной системы ее можно использовать для приготовления пищи. Срок эксплуатации скважины не превышает 10 – 12 лет. Дебит подвержен сезонным колебаниям, составляет до 1,5 м3. Количества воды достаточно для 1 – 2 точек водоразбора.

Поверхностные водозаборы забивают ударно-канатным методом. При обустройстве абиссинского колодца труба одновременно является нижней частью обсадной колонны и буром. Оборудованную игольчатым заостренным наконечником и фильтром трубу забивают в грунт.

Вместо ударного способа применяют ручной бур или МБУ

После прохождения на глубину до 150 см навинчивают (или приваривают) следующий сегмент. Готовый источник оборудуют поверхностным или погружным насосом. Для установки оборудования предварительно подготавливают приямок, который должен быть термоизолирован.

Сезонный водопровод можно организовать на открытом грунте гибкими шлангами

Мелкие скважины требуют постоянной эксплуатации. Регулярный забор воды предохраняет фильтр от засорения. Систематическая чистка способна продлить срок службы источника. Профилактическую чистку рекомендуют проводить ежегодно.

Как сделать незамерзающий водоразбор во дворе собственноручно

Как сделать незамерзающий водоразбор во дворе собственноручно
Еще относительно недавно на улицах маленьких городов или поселков городского типа можно было увидеть системы водоразбора, посредством которой происходило снабжение жителей водопроводной чистой водой. Уличные колонки были размещены там, где была размещена сеть подземных водопроводных коммуникаций.

Для того, чтобы выполнить монтаж водоразборного устройства, рабочие заранее формировали колодец под землей, в котором и размещалась конструкционная колоночная часть.

Технические характеристики

Вода водопроводного вида еще несколько десятков лет назад не подавалась в дома жилого вида, и чтобы решить вопрос снабжения водой, а на улице стояла колонка ручного типа, встретить которую на данный момент можно только в дереве. Уличная колонка для водоразбора – это конструкция, которая нужна для воды, и ее подача выполняется по трубам центральной системы. Такое приспособление состоит их пары-тройки конструкционных элементов.

1. Эжектор – она представляет собой разновидность насоса с подачей воды струйного вида. Он размещен внутри корпуса конструкции водоразбора и требуется для того, чтобы выкачать из штанги остатки воды.
2. Системы клапана – рабочий узел, который сделан из чугуна или стали, в который монтируют эжектор. Клапанная конструкция будет делать разборной, и если требуется, он не просто подлежит замене, а еще будет пригодным для того, чтобы выполнять ремонтные работы – замене уплотнителей.
3. Трубы для водного подъема – размещена в самом корпусе конструкции для накачивания воды и является направляющей для подачи воды водопроводного вида. Ее диаметр составит 1.5 см и больше – от размера такого параметра будет зависеть скорость водного прохождения.
4. Колонна из металла с рычагом – это сам по себе корпус колонки, приблизительный диаметр которой будет равен минимум 9 см. Такую конструкцию делают из чугуна или стали, чтобы они могли переносить температурные перепады и большие нагрузки механического типа. Снаружи колонку требуется окрашивать красками порошкового типа для защиты металла от воздействия коррозия.

Менее популярные ручные модификации

Кроме поршневых моделей, которые прекрасно себя зарекомендовали в заводском и кустарном исполнении, используются и другие приспособления.

Они менее производительны, но интересны с точки зрения конструкции и принципа работы.

Галерея изображений

Существуют заводские модели, которые нецелесообразно изготавливать своими руками. Например, оборудование на основе крыльчатки. Такие приборы используются в промышленном секторе, для дачи они не очень удобны.

К тому же купить компактное металлическое устройство, внешне напоминающее закрутку для банок, обойдется не дороже, чем сделать самому.

Ни одна из рассмотренных конструкций самодельных насосов вам не подходит? Тогда рекомендуем посмотреть больше вариантов самоделок, изготовление которых мы рассмотрели .

Подробности

Список требований

Для установки и эксплуатации уличной водоразборной конструкции есть огромный список специализированных требований:

• Разместить колонку будет целесообразно на придорожном перекресте пешехода или в границах части тротуара.
• Для ремонтных работ и обслуживания колонки важен свободный доступ, и потому вокруг конструкции не должно быть остальных построек в радиусе не меньше, чем 100 метров.
• Сильно будет способствовать тому, чтобы колонка не замерзла в зимний временной период, будет ее размещение на пригорке или возвышенности естественного типа – это даст возможность остаточной воде своими руками сливаться в колодец для забора воды.
• Разместить конструкцию относительно центра водоснабжения, применяя уличную ветку водопровода, на отводе от центральной магистрали или даже на линиях кольцевого типа.
• Если для установки конструкции выбирают тупиковую ветку водопроводной сети, то целесообразность подключения будет в полной мере оправдана лишь в том случае, когда разбор воды из колонки будет регулярным и большим, в обратном случае конструкция способна замерзнуть в зимнее время.

Для того, чтобы исключить вероятность замерзания водоразборной конструкции в их современном виде есть клапан и эжектор, посредством которых водные остатки будут удалены их изливного участка и стекают вниз по трубе. При следующем пользовании колонкой такая порция ранее слитой воды попадает через механизм эжектора к человеку, который будет ее набирать.

Устройство и рабочий принцип

Точка водоразбора устроена достаточно просто и потому она будет работать безотказно в течение многих лет. У разных компаний-изготовителей могут быть маленькие отличия в конструкции, но главный принцип функционирования у колонки будет таким:

1. При выполнении нагнетающего воздействия на рычаг будет происходить спускание стояка вниз из труб.
2. На конце стояка есть специальная горловина, которая сделана в виде цилиндра с выбранной фаской на его самой широкой части, а при нажатии на рычаг горловина будет упираться в особенный держатель, который предотвратить падение стояковой трубе.
3. Внизу у трубы, которая является стояком, есть специализированный клапан, который способен регулировать закрытие или открытие специального водного приемника – при нажатии на рычаг клапан начинает открывать отверстие в приемнике, и вода будет перемещаться.
4. В конструкции есть такая важная деталь, как отстойник с пружиной, в который при рычажном нажатии упирается стояковая труба – при этом пружина дает возможность всей системе возвращаться в первоначальную позицию.
5. Когда появляется давление на колоночный рычаг, пружина из состояния «сжато» придет в разжимающееся, и тем самым она будет поднимать стояковую трубу, а клапан перекроет отверстие вверху отстойника – так вода будет поступать наверх и выйдет к потребителю через излив.

Несмотря на простоту устройства, получится, что у конструкции для разбора воды пружина выйдет из строя. Это может случиться из-за металлической коррозии, потому что данный элемент будет постоянно контактировать с водой. Определенные изготовители делают пружины из стали, и в таком случае ее эксплуатационный срок будет сильно увеличиваться. Если в воде есть какие-то примеси, то труба-стояк может засориться. В таком случае колонку уличного типа следует разобрать и прочистить рабочий узел.

Разновидности

Современные водоразборные эжекторные конструкции выпускают в двух вариациях, которые обладают разными маркировка (КВ или КВО). Оба варианта обладают эжектором, но они отличаются друг от друга не внутренним устройством, а фиксацией приемника воды до корпуса колонки.

• Колоночные модели КВО – крепление водного приемника производится с использованием фланцев, которые имеют разновидность квадрата. Один фланец будет приварен к колоночному корпусу, а иной будет прикреплен к водному приемнику.
• Колоночные модели КВ – крепление водного приемника выполнено посредством пары болтов, которые начнут происходить через «ушки». Они есть и у приемника, а еще у колоночного корпуса. Чтобы обеспечивать герметичность механизма, между такой парой деталей следует поставить особенные прокладки.

Помимо колонок на улице эжекторного вида, есть вариации со шкивом. В роли примера следует рассмотреть пару вариантов.

• Водозабор (а точнее колонка) с поворотным шкивным устройством – этот вид колонок монтируют на широкую платформу (основание). Конструкционные патрубки обязательно должны быть винтовыми. Рабочее давление в таком устройстве будет не больше 2 бар.
• Колонка для забора воды с коленчатым видом шкива – стояковая труба в такой конструкции размещена около рычага для нагнетания. Далеко не всем модели укомплектовывают водными приемниками, но шкивы имеют пружинные фиксаторы, которые в различных моделях будут иметь определенный уровень мощности. Колонки выпускают и с переходными эжекторами. Уровень давления при работе в этой конструкции зависит от ширины гнезда для опоры эжектора.

Несмотря на то, что многие из нас привыкли к системе снабжения водопровода, и во всех квартирах есть водная подача, актуальность конструкций для забора воды все еще высока. Использование уличных типов колонок можно увидеть даже на дачных участках, где при добывании воды из скважины можно встретить колонки с питьевой водой. Довольно часто конструкция автоматизирована или сделана с электрическим нагреванием – так она не будет замерзать в зимний период времени.

Лучшие изготовители

В РФ есть производители открытого и закрытого водоразбора, и это большие заводы, которые специализируются на арматуре трубопровода или металлической обработке.

1. Механический коркинский завод, г. Челябинск – он выпускает водоразборные колонки, такие как КВ-4, причем их общая длина составляет от 1.5 до 4.5 метра, а надземная часть составляет 1 метр. Рабочий тип давления составляет 0.15-0.5 бар.
2. Ремонтный завод по производству энергетического оборудования, обл. Саратовская – выпускает колонки эжекторного вида КВ-4, и общая длина конструкции может быть от 1.75 до 4 метров, а надземная составляет 1 метр. Рабочее давление будет 0.1-0.6 бар.
3. в городе Казань – создает водоразборные колонки наподобие ВК-15, а еще запасные части и комплектующие для этого изделия. Длина колонки в целом составляет от 1.5 до 4.5 метров, а надземная составляет 1 метр. Размерность подземной части будет идти с шагом в ½ метра. Колонка обладает эжекторным рабочим принципом в водонапорных сетях с давлением не меньше, чем 1 атм.

Лучшие производители

Газовая колонка или бойлер

В России производителями водоразборных колонок являются крупные заводы, которые специализируются на трубопроводной арматуре или металлообработке.

Коркинский механический завод (г. Челябинск) – выпускает водоразборные колонки типа КВ-4, общая длина которых варьируется от 1,5 до 4,5 м, а надземная часть равна 1 м. Рабочее давление составляет от 0,15 до 0,5 бар.

Среди иностранных производителей можно выделить следующие наиболее известные бренды.

Fabryka armatur Jafar (Польша) – выпускает уличные колонки, обладающие водоразделительными свойствами. Корпус изделия выполнен из чугуна и окрашен синей, красной, зеленой или черной порошковой краской. Колонка может работать в диапазоне ±50°. Материалы, применяемые для изготовления колонки, обладают антикоррозионными свойствами.

Как сделать незамерзающий водоразбор во дворе

Несмотря на то, что на рынке есть готовые решения незамерзающих кранов, мы приведем пару схем установки простой запорной арматуры, и такие схемы избавляют трубопровод от пробок льда и прихватывания крана в зимнее время. Для начала следует рассмотреть готовое решение, которое предлагает рынок и разбирать рабочий принцип. Фишка такого материала в том, что сам элемент запорного вида размещен внутри теплого помещения, а регулирование потолка вынесено на улицу, и за счет этого нет замораживания воды в корпусе изделия. Это дорогое решение, с увеличением длины патрубка вырастет и стоимость. За более-менее качественный продукт цена начнется от 2 500 рублей. Чтобы вывести его на улице при стеновой толщине в ½ метра, придется потратить от 7 500 до 10 000 рублей. На замену такого крана есть 3 монтажные схемы простой запорной арматуры, которые помогают сохранять бюджет.

1. Два шаровые крана – один есть в теплой зоне, а второй вынесен на улицу. Как правило, труба в стене сделана из полипропилена, чтобы не было мостика холода. Прокладывание выполняется с малым уклоном на улицу, и до запуска водоразбора уличный кран нужно запереть, а внутридомовой откроется. После можно применять воду по назначению, а когда вода не нужна будет, то кран запирают, уличный открывают, чтобы слить остаток воды. Конечно, в нем может задерживаться вода, и в таком случае эту схему получится усовершенствовать и поставить кран с американкой. После применения открутите арматуру и отнести в теплое помещение. Если не жалко 40 Вт/ч, то можно сочетать конструкцию с нагревательным кабелем в тепловой изоляции.
2. Удлинение штока – схема в полной мере повторяет первую конструкцию, шток вынесен на улице. Его удлиняют посредством 0.8 см шпильки, но есть совсем колхозные варианты, когда удлинение сделано из ППР трубы – вырезаны углубления с трубного торца, которые подогнаны заподлицо с крановой рукояткой.
3. Электромагнитный клапан – есть схожесть со схемой №2, но в роли запорного элемента использован электромагнитный клапан. Это устройство, которое дистанционного перекрывает потолок, и для этого укладывают кабель до блока управления, который размещен на улице.

Главное правило при создании водопровода зимой – обеспечивайте уклон в сторону улицы, чтобы вода стекла со всех системных элементов после использования!

Источник

Газовая колонка или бойлер: что лучше?

Приборы, обеспечивающие квартиру или частный дом горячей водой в любой момент, в наши дни весьма актуальны. Их выбор достаточно обширный, а определить, какое оборудование выгоднее в том или ином случае, бывает непросто

Чтобы купить подходящее устройство, важно узнать о преимуществах и минусах каждого из видов нагревателей воды

Виды техники для обеспечения горячей водой

По принципу своей работы все нагревательные аппараты разделяют на накопительные и проточные. Первые набирают воду и нагревают ее в течение некоторого временного периода, а вторые выполняют нагрев в процессе использования. Оба этих вида нагревателей также разделяют в зависимости от используемого энергоносителя на электрические и газовые.

В результате можно назвать такие виды оборудования, нагревающего воду:

1. Газовый проточный нагреватель (газовая колонка). Вода в таком устройстве прогревается во время движения по теплообменнику под воздействием пламени горелки.
2. Электрический накопительный нагреватель (бойлер). Вода сначала набирается в аппарат, а затем начинает нагреваться встроенным ТЭНом.
3. Газовый накопительный нагреватель.
4. Электрический проточный нагреватель.

Наиболее распространены первые два вида, которые в большинстве случаев и требуется сравнить для выбора подходящего водонагревательного устройства.

Газовая колонка

• Работающая колонка способна обеспечивать дом горячей водой неограниченный период времени. Как только пользователь открывает кран, он сразу же получает теплую воду до того момента, пока не перекроет вентиль.
• В современных колонках имеется электронное управление, позволяющее контролировать интенсивность горения, в результате чего изменения давления воды в трубах не влияет на конечную температуру воды, поступающей из крана.
• Колонки отличаются небольшими габаритами, поэтому они часто покупаются для ванной или кухни маленькой площади.
• Современные колонки является высоконадежными аппаратами. Для обеспечения безопасности их работы в колонках предусмотрено множество датчиков.

• Газовые колонки значительно проигрывают бойлерам по показателям КПД.
• Мощности устройства может не хватать для обеспечения равномерной подачи воды на две точки. К примеру, если колонка маломощная, горячая вода будет поступать лишь на один кран. Среднемощные аппараты позволяют выполнить подачу воды на два крана, однако напор будет неравномерным.
• Для своей работы колонка требует наличие дымохода и хорошей вентиляции помещения.
• Многие колонки плохо функционируют при изменении давления газа или воды.
• При открытой камере сгорания уменьшается содержание кислорода в помещении.
• Если зимой вода в трубах слишком холодная, колонка часто не справляется с ее нагревом.
• Из-за плохого качества воды газовые колонки приходится регулярно очищать от накипи.
• Монтаж оборудования, работающего на газе, является довольно хлопотным и дорогостоящим делом. Для него требуется наличие проекта и его согласования, после чего установкой и подключением должна заняться организация, у которой есть лицензия на такие действия.

• Монтаж такого нагревателя достаточно простой и может быть выполнен самостоятельно.
• Для работы аппарата не нужно наличие дымохода, а также не важна вентиляция.
• Изменения температуры или напора воды в трубах никак не сказываются на функционировании бойлера.
• В современных бойлерах ТЭН не контактирует с водой напрямую, поэтому накипь не образуется.

• Такое оборудование неспособно быстро обеспечить большим объемом горячей воды. Получаемый из одного бойлера объем теплой воды ограничен, а когда вода заканчивается, приходится ждать несколько часов, пока нагреется следующая порция.
• Емкости бойлера может быть недостаточно для обеспечения горячей водой всей семьи.
• Размеры накопительных электрических нагревателей довольно большие. Подвесив бойлер над ванной или туалетом, пользователи нередко ударяются в него головой.
