Тупиковая система отопления схема для частного дома однотрубная и двухтрубная - выбор радиаторов и необходимых комплектующих

Среди множества существующих видов отопительных систем выбор застройщиков часто останавливается на тупиковой схеме. Что такое тупиковая система отопления?

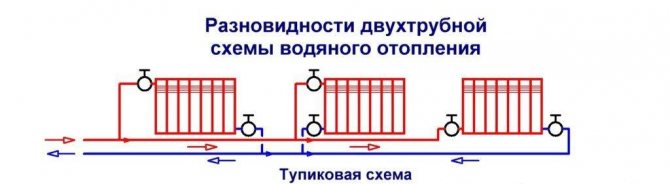

Так называют одну из разновидностей двухтрубных сетей, для которой характерной является разница в продолжительности подающего и обратного трубопроводов. Хотя и в однотрубном варианте тупиковая система также возможна.

Теплоноситель в такой схеме движется в противоположных направлениях по подающей и обратной трубе. В свою очередь, тупиковая система также делится на два типа: вертикальный и горизонтальный.

Вертикальная схема предполагает присоединение радиаторов к стояку. В этом случае имеет место неравномерная циркуляция теплоносителя. Так как циркуляционные кольца, расположенные ближе к стояку, короче отдаленных. В этом случае помещения, находящиеся далеко от источника тепла, прогреваются дольше и хуже ближних. Такие сети используются, как правило, в многоэтажных постройках.
Горизонтальная тупиковая разводка системы отопления более экономична и проста в монтаже. Состоит из серии приборов отопления, объединенных в общую схему подающим и обратным трубопроводами. С естественной циркуляцией теплоносителя данная схема может работать в зданиях малой площади и объема. Для других случаев необходима организация принудительного движения горячей воды по системе.

Принцип работы

Тупиковая схема отопления является наиболее распространенной схемой. Ее принципиальным отличием от попутной системы является то, что движение теплоносителя по подающей и обратной магистрали осуществляется в разных направлениях.

Поток горячего теплоносителя движется по подающей магистрали от котла по направлению к радиаторной системе. Теплоноситель заходит в радиатор, отдает свое тепло и выводится в обратную магистраль, по которой движется сразу в обратном направлении — к котлу.

Чаще всего двухтрубная тупиковая система отопления работает при обогреве частного дома с использованием принудительной циркуляции теплоносителя с нижней разводкой. Такая схема дает возможность использовать трубы меньшего диаметра, значительно уменьшает инертность системы. Кроме того, она является применимой даже при значительной протяженности трубопроводов.

В то же время, тупиковая схема позволяет реализовать и самотечную систему с верхней разводкой. Такие системы выбирают, главным образом, за их энергонезависимость. В подключении к электросети нет необходимости, поскольку не используется циркуляционный насос.

Классификация

Тип системы отопления по создаваемому перепаду:
Насосная (механическая) система отопления с принудительной циркуляцией.
Схема подводки теплоносителя к отопительным приборам:
попутная;
лучевая или коллекторная.
По способу подачи и отвода теплоносителя:
двухтрубная.
По способу монтажа трубопроводов:
скрытого монтажа.
По типу используемого материала трубопроводов и соединительных фитингов:
Трубопроводы из меди;
Металлопластиковые трубы;
Полипропиленовые трубопроводы;

Виды тупиковых систем отопления

В зависимости от организации разводки трубопровода различают два вида тупиковых систем отопления:

горизонтальная;
вертикальная (плечевая).

В первом случае трубопроводы подающей и обратной магистралей располагаются горизонтально. Для них применяются трубы одинаковых диаметров и монтажные компоненты общих типоразмеров. Это существенно упрощает ведение работ по монтажу системы отопления в частном доме.

Горизонтальная схема позволяет поддерживать почти одинаковую температуру во всех радиаторах. Однако ее недостатком является повышенная сложность балансировки отдельных радиаторов при значительной протяженности трубопроводов системы отопления.

Вертикальная система применяется в тех случаях, когда необходимо отапливать двухэтажный дом. В данном случае трубопроводная система разделяется на две ветви. Первая ветвь проводится по первому этажу здания. Вторая ветвь выводится на второй этаж через вертикальный стояк. Тупиковые системы отопления этого типа являются более сложными.

Для их стабильной и устойчивой работы требуется соблюдение ряда условий:

количество отопительных приборов на каждом из этажей не должно превышать 10 штук;
должен выполняться точный расчет диаметров трубопроводов;
на каждом из этажей должен предусматриваться монтаж балансировочных вентилей с автоматической регулировкой давления;
при монтаже вертикальной тупиковой системы исключается движение теплоносителя самотеком — обязательно должен использоваться циркуляционный насос.

При монтаже тупиковой системы любого типа ключевое значение имеет не только точный расчет и квалифицированное выполнение работ, но и правильный выбор радиаторов и комплектующих.

Радиаторы Ogint отличаются не только высокой тепловой эффективностью и надежностью, но и отличными гидравлическими характеристиками. Также наша компания предлагает и функциональные монтажные элементы. Это позволяет создавать эффективные и стабильно работающие тупиковые системы отопления горизонтального и вертикального типа.

Это может быть полезно

Ниже приведены некоторые полезные сведения и применении поликарбоната.

Для крепежа поликарбоната производители часто поставляют специальные профили того же цвета, что и сами поликарбонатные панели. По свойствам профили абсолютно ничем не отличаются от панелей.
Стыковочные профили для поликарбоната
Если поликарбонат разрушается, части панели не представляют опасности для окружающих.
Чтобы разрезать панель на части, не нужно специального инструмента.
Поликарбонат химически стоек практически ко всем веществам (за исключением аммиака).

Раскрой поликарбоната ножом

Преимущества и недостатки по сравнению с системами попутного типа

При крупном опте (от 1000 шт.) готовы предложить лучшие условия на наши радиаторы →

Тупиковая система считается менее прогрессивной, по сравнению с системой с попутным движением теплоносителя. В то же время она пользуется большей популярностью благодаря своей простоте.

Система с попутным движением теплоносителя превосходит тупиковую в гидравлическом плане. В ней движение теплоносителя по подающей и обратной магистрали осуществляется в одном направлении. Поэтому в обеих магистралях вода преодолевает одинаковое расстояние. За счет этого обеспечивается оптимальная сбалансированность системы отопления. При условии использования в системе одинаковых по мощности и типоразмеру радиаторов расчет будет максимально простым, а сама система не требует для балансировки монтажа радиаторных клапанов, которые приходится использовать в тупиковой системе. Однако в попутных системах необходимо учитывать наличие так называемых «точек равного давления» в двух контурах. Если подключить радиатор к магистрали в такой точке, то вода в него не пойдет. В тупиковых системах такой проблемы не существует.

Еще один недостаток встречной схемы заключается в том, что последний радиатор в ней является тупиковым. В нем напор теплоносителя будет меньше, что сказывается на тепловой эффективности. Потери приходится компенсировать добавлением дополнительных секций либо же установкой на каждый радиатор регуляторов.

Главным плюсом системы отопления с тупиковым движением теплоносителя является ее простота. Параллельные участки трубопровода, а также фасонные части имеют один диаметр. Благодаря этому упрощается и удешевляется монтаж системы. Кроме того, для тупиковой системы характерна меньшая протяженность трубопроводов, что также дает ощутимую экономию при монтаже.

Учитывая существующие преимущества и недостатки, а также их соотношение, тупиковые системы заслужили широкую популярность. Особенно активно они применяются для отопления сравнительно небольших частных домов, где не требуется монтаж сложной разветвленной системы.

Радиаторы для тупиковой системы отопления:

Алюминиевые радиаторы

Монтаж

Не стоит слишком экономить средства и время на монтаже отопительной системы.
В отопительную магистраль входят 2 трубы. По одной теплоноситель подаётся к радиаторам, а по другой он возвращается к котлу.
Труба, подающая воду к батареям, должна быть выше той, которая отдаёт воду котлу.
Не экономить на кранах для радиаторов, байпасах и других приспособлениях, которые улучшают эксплуатацию отопительной системы.
Не допускать, чтобы по магистрали были острые углы, которые могли бы создать пробки или сопротивление.
Подающая труба должна быть хорошо утеплена, тогда будут минимальные потери тепла.
Расширительный бак тоже следует установить в тёплом месте.

Установка котла. Это самый первый шаг. Лучше всего, когда он находится в отдельном месте. Там должна быть хорошая вентиляция, чтобы выветривались продукты сгорания. Вокруг него надо, чтобы стены и пол были огнеупорными. Кроме того, аппарат должен всегда иметь свободный доступ, для удобного обслуживания и контроля. От него отводится труба к расширительному баку. Циркуляционный насос. Его монтируют после котла. Вместе с ним устанавливается и коллекторный шкаф со всем необходимым оборудованием. Проводка труб. Они проводятся от котла к тем местам, где располагаются батареи

На этом этапе, важно быть очень аккуратным, и внимательно производить соединение труб. Подключение радиаторов. К каждому прибору подключаются 2 трубы. Вверху монтируется труба подающая теплоноситель, а внизу уносящую остывшую воду

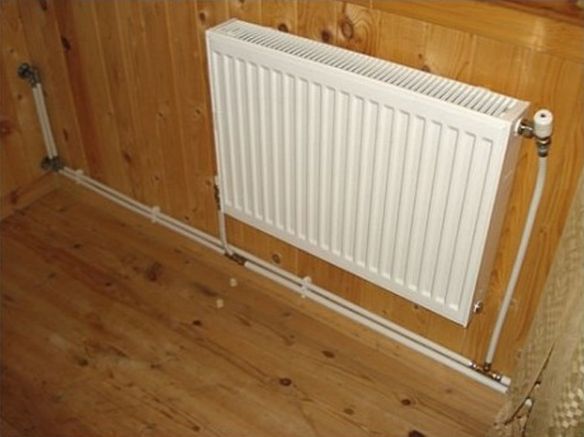

Сами батареи монтируются под окном на кронштейны. От подоконника батарея должна находиться на расстоянии около 100мм, от стены 20―50мм, от пола 100―120мм. По бокам радиатора монтируются запорные краны, благодаря которым будет отключаться батарея, не нарушая работы всей системы. После завершения установки радиаторов, следует тщательно проверить плотность их соединений с трубами.

Вверху монтируется труба подающая теплоноситель, а внизу уносящую остывшую воду. Сами батареи монтируются под окном на кронштейны. От подоконника батарея должна находиться на расстоянии около 100мм, от стены 20―50мм, от пола 100―120мм. По бокам радиатора монтируются запорные краны, благодаря которым будет отключаться батарея, не нарушая работы всей системы. После завершения установки радиаторов, следует тщательно проверить плотность их соединений с трубами.

Kromax IDEAL-4

Продолжает наш ТОП еще один представитель Kromax. Кронштейн IDEAL-4 станет отличным решением в тех случаях, когда вы хотите установить телевизор на стене и не требуется его поворачивать время от времени. Этот наклонный кронштейн идеально подходит как для маленьких телевизоров, так и для больших панелей с диагональю экрана до 65 дюймов. Усиленная конструкция позволяет выдерживать ему нагрузку до 50 килограмм. А огромное количество посадочных отверстий позволит установить телевизор от любого производителя. Также этот кронштейн примечателен минимальным расстоянием до стены, которое составляет всего 23 миллиметра, что позволяет установить телевизор практически в плотную к стене и не будет больших просветов при просмотре сбоку. Что касается установки, то вы сможете выполнить ее самостоятельно. В конструкции кронштейна имеется встроенный уровень, который позволит расположить его параллельно полу и потолку, чтобы ваш телевизор висел идеально ровно. Также, в конструкции кронштейна предусмотрена возможность регулировки угла наклона телевизора от 0 до 10 градусов и есть защита от падений, которая исключит риск порчи дорогостоящей техники.

Наклонный.
Диагональ: 22 — 65 дюймов.
Расстояние от стены: 23 мм.
Угол наклона: 0 — 10⁰.
Макс. нагрузка: 50 кг.
Встроенный уровень.
Защита от падений.
Отверстия VESA: от 50х50 мм.

Плюсы и минусы двухтрубных разводок

Для удобства восприятия мы объединили достоинства и недостатки всех вышеописанных систем в один раздел. Вначале перечислим ключевые положительные моменты:

Единственное преимущество самотека перед другими схемами – независимость от электричества. Условие: нужно подобрать соответствующий котел и произвести обвязку без подключения к домовой электросети.
Плечевая (тупиковая) система – достойная альтернатива «ленинградке» и прочим однотрубным разводкам. Главные достоинства – универсальность и простота, благодаря которой двухтрубная отопительная схема дома 100—200 м² без проблем монтируется своими руками.
Основные козыри петли Тихельмана – гидравлическое равновесие и способность обеспечивать теплоносителем большое число радиаторов.
Коллекторная разводка – лучшее решение для скрытой прокладки труб и полной автоматизации работы отопления.

небольшие сечения раздающих труб;
гибкость с точки зрения прокладки, то есть, линии могут проходить по различным маршрутам – в полах, вдоль и внутри стен, под перекрытием;
для монтажа подойдут различные пластиковые либо металлические трубы: полипропилен, сшитый полиэтилен, металлопластик, медь и гофрированная нержавейка;
все разводки хорошо поддаются балансировке и тепловому регулированию.

Отметим второстепенный плюс самотечной разводки – простота заполнения и удаления воздуха без применения клапанов и кранов (хотя с ними развоздушивать систему проще). Вода медленно подается через штуцер в нижней точке, воздух постепенно вытесняется в расширительный бак открытого типа.

Теперь о значимых недостатках:

Схема с естественным движением воды громоздкая и дорогая. Понадобятся трубы с внутренним диаметром 25…50 мм, монтируемые с большим уклоном, в идеале – стальные. Скрытая прокладка сильно затруднена – большинство элементов окажется на виду.
В монтаже и эксплуатации тупиковых ветвей существенных минусов не обнаружено. Если плечи сильно отличаются по длине и числу батарей, равновесие восстанавливается путем глубокой балансировки.
Магистрали кольцевой разводки Тихельмана всегда пересекают дверные проемы. Приходится делать обходные петли, где впоследствии может скапливаться воздух.
На плане дома видно, что попутная водяная система пересекает 2 дверных проема
Разводка лучевого типа требует финансовых затрат на оборудование – коллекторы с клапанами и ротаметрами плюс средства автоматизации. Альтернатива – сборка гребенки из полипропилена либо бронзовых тройников своими руками.
