Как сделать козырек на трубу дымохода своими руками – пошаговая инструкция

Существует общепринятый способ, как сделать козырёк на трубу дымохода своими руками, описанный в статье. В этой ситуации владелец дома самостоятельно определяет материал, цвет и форму конструкции. Неоспоримым преимуществом является возможность создания зонта под определённый дымоход. Но при этом необходимо опираться на общепринятые нормы, указанные в нормативных документах.

Ещё не установленный козырёк Источник marketkroi.ru

Как сделать грибок на трубу своими руками

Самостоятельное изготовление колпака на дымоход – дело нелегкое. Если у вас нет особого опыта в этой области, можно для начала перенести чертеж на лист картона, вырезать его и продумать способы соединения и крепления. После того, как картина станет более-менее ясной, можно вырезать части из металла и приступать к сборке
Очень важно измерить дымоход точно и строго придерживаться измеренных величин при изготовлении

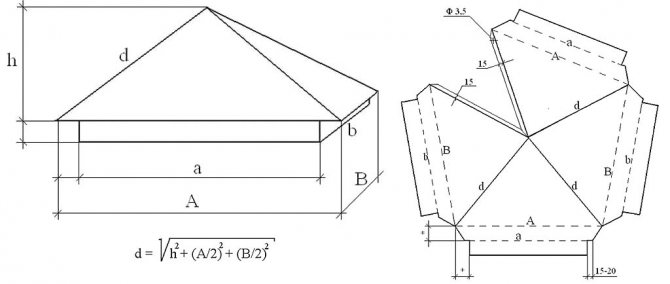

Вот один из чертежей дымника в виде небольшой скатной крыши. Угол определяется по формуле, которая указана на первом листе.

Чертеж колпака на дымоход

Чертеж колпака на дымоход

Порядок действий такой:

• Заготовку из металла положить на стол лицевой стороной вверх, в указанном на чертеже месте, просверлить отверстие диаметром 3,5мм.
• Погнуть деталь по всем пунктирным линиям на 90 о. Для этого лучше использовать листогиб. Тогда линии получатся четкие, без вмятин. Если такого устройства нет, придется применять подручные средства: кусок уголка закрепить на верстаке полкой вверх. Чтобы можно было согнуть сразу всю (или почти всю) линию, можно воспользоваться бруском.
• Погнуть деталь по линиям «d». Угол определяется экспериментально: должен получиться цельный колпак. Конструкция должна быть ровной, без перекосов (поставьте ее на стол, чтобы проверить). Если все «сошлось», наметьте на нижнем ребре жесткости маркером точку через просверленное отверстие, накерните будущее отверстие, затем просверлите.
• Соедините колпак и зафиксируйте заклепкой 3,2мм.
• По линиям «а» и «b» подогните все так, чтобы можно было установить ножки.
• По внешнему периметру трубы изготовьте основание колпака из уголков. Уголки располагайте так, чтобы один край упирался в кладку, а второй был сбоку. Подготовьте «ножки» для колпака. Соединяют все при помощи сварки.
• Готовое основание нужно зачистить, покрыть антикоррозионным составом, затем покрасить в несколько слоев краской для наружных работ.
• Соединить колпак с основанием.

Если изготовление квадратного дымника кажется вам сложным, может такой вариант будет легче. Его реализация будет совсем простой, если у вас есть кусок изогнутого листового металла подходящего размера. Если же имеется обычный лист, можно согнуть его на специальном устройстве (обычно есть у жестянщиков).

Дымник для изготовления своими руками

Порядок работы такой: готовите основание колпака из уголка по результатам измерений вашего дымохода. Уголок располагаете так, чтобы конструкция хорошо держалась: одно ребро опирается на край дымохода, другое охватывает его снаружи. Изготовьте ножки, которые будут поддерживать колпак и соединять его с основанием. Делайте их достаточно мощными, чтобы они могли противостоять ветровым нагрузкам и выдерживать снежную массу. Все части обработайте антикоррозионным составом и покрасьте. Соберите конструкцию в единое целое. Метод сбора зависит от материала.

Вот пример того, как изготовить дефлектор на металлическую трубу. У автора этого видео он установлен на вентиляционной трубе подвала, хотя подобную конструкцию можно использовать на металлической трубе от котла на твердом топливе.

В этом видео изготовление обычного зонта на трубу.

Всегда пожалуйста)) А как крепить колпак — зависит от материала трубы. Судя по тому, что развертка есть только на квадратную или прямоугольную — у вас труба кирпичная. Если так — можно флюгарку закрепить на дюбеля, да почаще. И не в шов, а только в кирпич. Если ветра сильные, можно сделать нижнюю часть, которая будет надеваться на трубу, широкой и крепеж бить не в один ряд, а в шахматном порядке: сверху-снизу. Если не угадали с материалом — отпишитесь.

Дымники на кирпичные трубы и кованые колпаки на дымоход: особенности и цены

В интернете можно найти множество советов, как изготовить козырек на дымоход своими руками. Однако далеко не все хотят хлопотать об этом, и многие отдают предпочтение возможности приобрести уже готовое изделие.

Цены на колпаки для дымохода бывают самыми разнообразными, и купить дымник на трубу дымохода можно начиная от 700 рублей. При этом самый простой зонт на трубу дымохода купить будет стоить 300-400 рублей.

Если вы хотите купить дефлектор на трубу дымохода, который по-настоящему сможет стать украшением крыши, то придется потратить немало средств. Кованые дымники стоят от 7000 рублей и выше. Цена дымника на кирпичные трубы во многом зависит от его размеров, материала изготовления, а также сложности кованых элементов, которые бывают самыми разнообразными. Фото кованых дымников вы можете посмотреть на специализированных сайтах.

Кованый колпак на дымоход никогда не испортится и будет надежной защитой на протяжении многих лет

Еще один достаточно дорогой, но очень красивый вариант – дымник флюгер. Он бывает самых разнообразных форм и размеров, и при этом отлично заменяет простой зонт на трубу дымохода. Многие умельцы считают, что используя чертежи, флюгер на дымоход своими руками сделать вполне возможно. Однако это требует немалого мастерства. Стоимость готового варианта обойдется в сумму от 5000 рублей.

В зависимости от предпочтений, вы можете купить готовый козырек на трубу дымохода или заняться самостоятельным изготовлением колпака на дымоход. В любом случае нелишним будет посмотреть фото дымников, которые представлены в продаже, чтобы получить общее представление об их разнообразии и назначении.

Какой колпак выбрать?

Выбор конструкции колпака напрямую зависит от типа отопительного прибора — котел или печь, а также от материала, из которого изготовлен дымоход. Подходящий дымник для кирпичной печи и колпак для дымохода газового котла отличаются, это обусловлено различным КПД этих устройств и температурой дымовых газов.

Конструкция дымохода в кирпичной печи может быть различной, но традиционно используется дымоход и труба из кирпича квадратного или прямоугольного сечения. С точки зрения аэродинамики такая конструкция трубы не очень хороша — в ней образуются завихрения, из-за которых ухудшается тяга. В ветреную погоду при низком атмосферном давлении тягу может вообще перевернуть, и весь дым пойдет в комнату.

Шероховатая поверхность кирпича создает прекрасные условия для осаждения копоти, сажи и пыли, кроме того, в летнее время в трубе могут скапливаться листья, мусор, птицы могут облюбовать их для устройства гнезда. Все это способствует быстрому зарастанию просвета трубы, ухудшению тяги вплоть до полного ее прекращения, при этом попытка растопить печь может привести к пожару.

Учитывая все названные причины, кирпичные трубы рекомендуется оборудовать колпаком, защищающим ее от попадания посторонних предметов и воды. Кроме того, особая конструкция колпака позволяет улучшить тягу и обеспечить ее устойчивость. Такие колпаки называют дефлекторами. Благодаря конструкции они создают разряжение в верхней части трубы и подсос воздуха из топочной камеры .

Советы и рекомендации по выбору

При выборе конструкции колпака следует учитывать из какого материала изготовлена дымоотводная труба и вид топлива, используемого для работы отопительным прибором.

Это обусловлено разной температурой дымовых газов и КПД обогревателя:

• для кирпичной печи с дымоходом квадратного или прямоугольного сечения, также выполненного кирпича, подходит специальный колпак — дефлектор. Особенностью дымовых труб такой формы является опасность образования завихрений, которые ухудшают тягу. Кроме того на шероховатых поверхностях кирпичной кладки осаждается большее количество сажи, копоти и пыли, сужающих просвет трубы, что может сильно ухудшить тягу, вплоть до полной остановки. Дефлектор защитит стенки дымохода от попадания излишней влаги, чем снизит налипание продуктов горения и выступит в качестве усилителя тяги. Он будет создавать разряжение в верхней части канала и способствовать оттоку воздуха из топки,
• твёрдотопливные котлы обычно оснащаются керамическими трубами или дымоходами из «сэндвич» труб с двойной стенкой. Они имеют более гладкую поверхность, чем у кирпичных конструкций, оборудуются конденсатосборником, куда стекают конденсат и осадки, поэтому отложений копоти на внутренних стенках у них намного меньше. Устойчивость тяги у таких котлов зависит от высоты дымохода. Если не организовывать принудительную тягу, то нужно устанавливать очень высокую трубу (до 8 м). При установке дефлектора высоту дымохода можно снизить на 15-25%, при этом устойчивость и сила тяги останется на том же уровне, а монтаж уменьшенной конструкции трубы будет менее сложным. При наличии котла, работа которого основана на принципе пиролиза, на дымотводную трубу лучше установить колпак с открытым соплом. Он сможет защитить канал от попадания мусора и осадков, но не станет преградой для выхода низкотемпературного дыма,
• для газового и дизельного котла также рекомендуется использовать колпак с открытым соплом. В них тяга осуществляется принудительно, поэтому усиливать тягу с помощью дымника — дефлектора нет необходимости.

Как правильно выбрать колпак для дымохода?

Характеристики работы и надежность дефлекторов находится в прямой зависимости от видов отопительного прибора и топлива.

Если используется газовый котел можно выбрать конструкцию открытого типа с соплом. Козырек для печной трубы должен соответствовать виду установки и топливу, это правило закреплено в нормативных документах.

Газовые котлы имеют небольшую температуру горения, и значит газы, выходящие в дымоход, нагреты до определенной низкой температуры. На месте выхода пара, особенно при низких температурах, начинается обмерзание конденсата и постепенное закрывания льдом воздушного канала. Если труба выполнена из кирпича, а котел работает на природном газе – в этом случае установка дефлектора запрещена.

Но печи и котлы, работающие на твердом топливе, разогревают газы до 2600 на выходе из дымохода. Поэтому такие трубы можно защищать колпаками любой формы, из разных материалов.

Если используются качественные паллеты, уровень КПД и температура выходящих газов значительно повышается, такие дымоходы обустраивают конструкцией с открытым соплом. Но на трубы из кирпича, потребуется устанавливать защиту с зонтиком. Она не позволит попадать в канал воды и разрушать кирпич.

Итог – выбираете козырек для газового котла, лучше купить с открытым соплом. Для отопителей сжигающих все виды твердого топлива или на солярке можно устанавливать все виды и формы конструкций.

Нюансы при возведении дымоходной конструкции

Труба для дымохода своими руками делается с учетом следующих факторов:

• Расчет уровня, необходимо рассчитать уровень коэффициента полезного действия печи. От него зависит длина дымоходного канала, протяженность горизонтальных элементов и диаметр трубы;
• Расход топлива, следует учесть расход топлива. Чем он выше, тем большей пропускной способностью должен обладать дымоход;
• Экономия топлива, ненужно забывать о возможной экономии топлива. Например, если печь должна отапливать небольшое помещение, то сильный огонь в ней не нужен. Его можно контролировать уровнем тяги.

Дополнительно следует упомянуть о конструкции самой печи и безопасности. Эти факторы тоже имеют огромное значение при изготовлении дымохода.

Дымоход имеет очень важное значение для частного дома или бани. При этом, абсолютно неважно, какой отопительный агрегат установлен в строении: газовый котел, металлическая буржуйка или русская печь из кирпича

Без грамотно обустроенного дымохода, эксплуатировать их не получится.

Пошаговая инструкция изготовления простейшего колпака

Исходные данные: труба дымохода из нержавейки Ø 120 мм, котел твердотопливный, колпак изготавливается из оцинкованной и окрашенной полимерной краской листовой стали толщиной 0,45 мм.

Труба дымохода из нержавейки

Мы рассмотрим самый простой, но очень эффективный вариант колпака. Сделать его можно в домашних условиях без использования специальных инструментов и оборудования, имеющегося у профессиональных жестянщиков.

Шаг 1. Определитесь с диаметром колпака. Практики рекомендуют, чтобы его края выступали за периметр трубы не менее чем по 10 см с каждой стороны. Имея это значение можно узнать диаметр круга, который надо вырезать из металла.

Круг вычерчивают на листе металла

Расчеты делаются таким образом.

1. К диаметру трубы прибавьте величину свеса колпака с каждой стороны. В нашем случае диметр трубы 120 мм, к этому значению прибавим 200 мм (100 мм+100 мм), получится 320 мм.
2. Теперь эту сумму нужно увеличить еще на 50 мм. Это увеличение требуется для компенсации уменьшения размеров на загиб колпака. Дело в том, что он будет иметь форму конуса, а при загибе диаметр плоского круга уменьшается. В нашем случае для изготовления колпака следует вырезать круг радиусом (320+50):2=185 мм.

Конечно, это не настоящие математические расчеты, они намного сложнее. Но для колпака нет надобности точно рассчитывать все размеры, допуски в несколько сантиметров никакой роли не играют.

Расчерчивание металла с допуском на изгиб

Если желаете изготавливать более простую конструкцию конуса, то сегмент не вырезайте, а только прорежьте вертикальную линию к центру круга. Во время изгибания лишний металл уйдет в нахлест, в этом месте удобно просверлить отверстия и поставить заклепки.

Шаг 2. Ручными ножницами по металлу вырежьте заготовку, удалите клин из круга.

Вырезанная заготовка

Шаг 3. Сделайте с двух сторон заготовки специальные подгибы для фиксации конуса. Это следует делать в тех случаях, когда для крепления конуса не будут использоваться заклепки. Подгибы нужно делать молотком.

Подгибы для фиксации конуса делают молотком

Высота примерно 0,5 см, наворачивание в противоположные стороны. До конца подгибы не сжимайте, это делается на финишном этапе изготовления конуса. Если работать киянкой сложно, то можно сгибать металл обыкновенными пассатижами. Линия получится не такой ровной, но это не имеет значения. Колпак устанавливается очень высоко на дымоходе, с земли такие незначительные проблемы совсем незаметны.

Подгибать металл можно пассатижами

Шаг 4. Согните конус, осмотрите соединение. Если какие-то части мешают фиксации, то их следует подогнуть или отрезать. Замок должен срабатывать четко по всей длине колпака.

Согнутый конус

Шаг 5. Придайте колпаку форму. Для этого его нужно постепенно сгибать на так называемой правке. Это кусок трубы диаметром ≈ 50 мм, закрепленной в тисках. Постепенно сгибайте круг до того момента, пока он не примет форму конуса. Постоянно проверяйте изделие, слишком перегибать не стоит.

Сгибание колпака

Шаг 6. Соедините замок и склепайте его. Старайтесь, чтобы линия была максимально ровной.

Склепать замок можно киянкой

На этом самый сложный этап изготовления колпака закончен, можно приступать к подготовке ножек для его фиксации. Вначале изготавливаются сами ножки, для них необходимо иметь три полосы металла шириной примерно 2 см и длиной до 15 см. Для придания ножкам большей жесткости следует по краям сделать фальц.

На ножках делают подгибы — фальц

Изготовление ножки, процесс

К трубе колпак фиксируется хомутом. Его можно купить готовым в специальном магазине или сделать самостоятельно. Второй вариант потребует больше времени, но зато конструкция имеет законченный дизайн в одном стиле.

Последний этап – сделайте разметку мест фиксации ножек к колпаку, высверлите отверстия и закрепите элементы. Для крепления лучше пользоваться заклепками. Такими же метизами крепится нижний конец ножек к хомуту. Теперь осталось закрепить колпак на трубе дымохода.

Крепление ножек

Крепление кольца к ножкам

Колпак на трубе

Фиксация кольца колпака

Как сделать флюгарку

Выбор материала

Популярные материалы – нержавеющая и оцинкованная сталь. Изготовление дымников на трубу круглого сечения и малого веса предполагает использование оцинковки (малый вес конструкции поможет избежать ненужной нагрузки на дымоход). При оформлении габаритных дымоходов из кирпича используется нержавеющая сталь с полимерным покрытием или вскрытая краской.

Для придания зданию легкого флера старины колпаки изготавливают из меди. Высокая стоимость не пугает эстетов, страждущих облагородить жилище – срок службы, исчисляющийся десятилетиями, и увеличивающаяся с годами эстетическая привлекательность стоят потраченных денег.

Перед тем как сделать дымник на трубу, составьте чертеж, вырежьте модель из картона или листа бумаги в оригинальном размере. Смоделируйте макет колпака, приложите к дымоходу, при необходимости внесите коррективы в начальные расчеты, когда останетесь довольны результатом, приступайте к созданию флюгарки.

Рассмотрим два простейших варианта – двускатную и сводчатую модели.

Модель и дизайн дымника выбирайте в зависимости от целей установки

Создание двускатной флюгарки

Перед работой снимите замеры с трубы, подготовьте инструменты: тиски, заклепки, набор для сварки. Потребуется:

• лист металла;
• 4 отрезка трубы с квадратным сечением (2х2 см) длиной по полметра;
• 2 металлические полосы;
• металлические уголки в 20 мм шириной (2 шт.).

Установите в дымоход 4 квадратные трубы, заглубляя на высоту 3-4 кирпичей. По периметру приварите к полученной конструкции уголки – конструкция будет держаться на трубе за счет них.

Перед работой составьте чертеж дымника

Лист металла разметьте посередине, приложите металлические уголки с двух сторон, зажмите в тиски и придайте нужную форму (угла сгиба в 90° хватит). Приварите 2 пластины к верхушкам стоек под углом 45°. Для надежности вскройте сооружение грунтовкой, краской для металлических изделий. В полосах сделайте по 4 отверстия, примерьте крышу дымника на трубу, сверьтесь с чертежом и просверлите дырки в крыше. Соедините крышу с основанием, зафиксируйте заклепками.

Следите, чтобы крепление было прочным – вес двускатной конструкции велик, при сильном ветре в случае срыва с дымохода она серьезно повредит кровлю.

Установка флюгарки на кирпичную дымовую трубу

Сводчатая (полукруглая) флюгарка

Развертка дымника на трубу с полукруглым колпаком еще проще – он состоит из колпака и полукруглой «арочки». Потребуется лист металла, согнутый в дугу, 4 стойки для поддержания конструкции, ножницы для работы с металлом.

Порядок работы следующий.

1. Смонтируйте колпак на трубу.
2. Отрежьте кусок пластины с запасом (чтобы при установке по 3-4 см оставалось с каждой стороны).
3. Сделайте на листе надрезы по 2-2,5 см через каждые 3-4 см по периметру, загните получившиеся лепестки вверх.
4. Стойки загните в нижней части, загрунтуйте и покрасьте. Приварите или прикрепите заклепками стойки к колпаку (к горизонтальной и вертикальной частям).
5. На ножки прикрепите свод.

Опциональный шаг – украшение: установка флюгера, оформление сооружения ковкой. Если хотите, чтобы сооружение выполняло декоративную функцию, украшения на флюгарку устанавливайте до монтажа на крышу.

Устанавливать колпак или нет

С технической точки зрения колпак – это специальное металлическое приспособление, защищающее выход дымохода от негативного воздействия атмосферных факторов. Он не должен никоим образом влиять на расчетные параметры тяги, не искажать первоначальные условия движения воздушных потоков и т. д. Наличие иных более сложных приспособлений на дымоходе должно предусматриваться еще на стадии проектирования отопления.

Колпак на трубу дымохода

Важно. Перед установкой колпака внимательно изучите требования нормативных актов, отраслевых документов и СП 7.13130.2013.

Как вы заметили, далеко не все дымоходы с колпаками, поскольку владельцы строения имеют свои убеждения, часто они противоречивы, но все имеют право на жизнь. Перед принятием окончательного решения следует ознакомиться с точкой зрения противников и сторонников таких конструкций.

Таблица. Доводы за и против установки колпаков

Как видим из перечня, количество положительных и отрицательных последствий от установки колпака примерно равно, отсюда вывод – принимайте решение самостоятельно. Но помните об одном универсальном требовании нормативных актов: все насадки и приспособления не должны мешать свободному выходу дыма и не ухудшать расчетные показатели.

Виды колпаков для дымохода

Дефлектор Григоровича

Аэродинамический колпаки на дымоход. Один из вариантов

Дефлекторы специалисты рекомендуют устанавливать на металлическую трубу котлов, работающих на твердом топливе. Во всех остальных вариантах рекомендованы колпаки на дымоходы. Форма колпака выбирается в соответствии с формой дымохода: на круглые обычно ставят круглые зонты, на квадратные и прямоугольные – в виде небольшой скатной крыши.

Не очень хорошее отношение у специалистов к флюгерам: постоянная вибрация и немалый вес достаточно быстро разрушают даже капитально построенные трубы. Так что если вы хотели иметь флюгер, хорошо над этим подумайте: он не только неблагоприятно влияет на дымоход, но и сам быстро изнашивается из- за постоянного трения.

Еще одна проверенная временем конструкция — дефлектор Григоровича. который устанавливают на дымовые трубы круглого сечения для стабилизации тяги. Дефлектор Григоровича состоит из нескольких частей:

• дефлектора в форме усеченного конуса;
• колпака, предохраняющего трубу от осадков;
• обратного конуса, создающего область пониженного давления под колпаком и улучшающего тягу.

Сделать дефлектор Григоровича можно из тех же материалов, что и приведенные выше модели, технология их изготовления в целом похожа. Размеры определяют исходя из диаметра трубы. Его берут за основу и, используя коэффициенты, вычисляют остальные размеры:

• Диаметр конусообразного диффузора в нижней части принимают 2d, в верхней — 1,5d, высота усеченного конуса — 1,5d.
• Колпак-зонт в виде конуса и обратный колпак имеют диаметр 2d и высоту 0,25d.
• Расстояние от вершины обратного колпака до верхнего края диффузора — так же 0,25d.
• Расстояние от верхнего края трубы до нижнего края диффузора — 0,15-0,2d.

Два последних размера обеспечивают кронштейнами нужной высоты, которые делают из обрезков жести и крепят на заклепки, болты или с помощью сварки.

Технология изготовления и монтажа:

1. По вычисленным размерам делают эскиз, переносят его на листовой металл и выполняют раскрой элементов ножницами по металлу.
2. Конусы гнут на оправке и скрепляют края на заклепки или с помощью гибки. Аналогично соединяют зонт и обратный конус.
3. С помощью кронштейнов скрепляют детали между собой, выдерживая расчетные расстояния.
4. Крепят дефлектор к трубе. Чтобы облегчить его установку, дефлектор можно оснастить нижним цилиндром, диаметр которого позволяет внатяг надеть его на трубу.

Срок службы колпака или дефлектора из нержавеющей стали — 25 лет, из оцинковки — не менее 10 лет. Чтобы продлить его и придать оцинковке привлекательный вид, можно покрыть ее черной термостойкой краской из баллона. В этом случае на колпаке будет не видно копоть и сажу.

Установить колпак на дымовую трубу достаточно просто, а польза от него очевидна — вам больше не придется в начале отопительного сезона тратить время на прочистку трубы от листвы, пуха, пыли. В трубу не будут попадать осадки, что позволит ее эксплуатировать без коррозии и разрушения кирпича. Монтаж дефлектора, кроме того, сделает тягу стабильной даже при небольшой высоте трубы, независимо от погодных условий.

Причины поломок и их устранение

Есть три вида работы и устранение поломок:

1. Профилактиктический ремонт
2. Капитальный ремонт.
3. Частичный ремонт.

Профилактика проводится для чистки от сажи. Помощь профессионала не нужна. Необходимо следить за всеми частями печи, чистить от сажи и пепла.

• Печь дымит и плохо горит. Необходимо проверить тягу печи и подходит ли топливо для именно этой печи.
• Плохая отдачи тепла печи. Необходимо проверить, как плотно закрывается поддувало и дверца у топки, нужно использовать специальный жгут.
• Сильная тяга, будет весь жар уходить на улицу и прогреваться помещение не будет.
• Если будет хорошая тяга, то газы будут уходить через дымовую трубу, не будет образовываться угарные газы.
• Печь не прогревается. В дымовой трубе имеются трещины. Необходимо заделать трещины. Основной канал сужен, нужно суженный канал разобрать.
• Нет тяги. Очистить трубу с помощью гири. Если этим способом не удалось очистить, придется разбирать дымовую трубу, чтобы очистить ее. Если сажа от смолы, то необходимо развести в дымоходе огонь и таким методом очистить, также есть химические средства.
• Печь начинает дымить. Эта проблема возникает при постоянной топке печки. Нужно разобрать печь и отремонтировать внутреннюю кладку дымовой трубы. Засорился стояк. Необходимо разобрать дымовую трубу ближе к засоренному стояку и прочистить. От сильного ветра. Установить дефлектор.
• При возникновение мокрых пятен на трубе. Это образование конденсата. Обделать трубу стекловатой, нельзя топить печь сырыми дровами или топливом, сделать топливник более большим, всю дымоходную трубу сделать намного короче.
• Если после того, как долго топили печь и все равно она не нагревается, необходимо очистить дымовую трубу от сажи.
• Если появляются трещины, то нужно замазать раствором глины.
• После того, как долгое время не топили, пропадет тяга. Это означает, что в трубе стоит холодный воздух. Необходимо поджечь листок бумаги, и будет снова тяга.

Эксплуатационные поломки

• Плохая тяга и накопленная сажа в дымоходной трубе.
• В конструкции происходит разрушение материала.
• Происходит разрушение у каналов стенки.
• Оголовки начинают обмерзать.

Колпак на дымоходную трубу также можно купить, цена на него сравнительно недорогая.

Виды колпаков для дымохода

По форме дымник должен соответствовать сечению трубы.

Таким образом колпаки для дымоходов могут быть:

• круглыми;
• квадратными;
• прямоугольными.

Основные варианты конструкций дымников:

• колпак-домик с четырехскатной крышей;
• домик с щипцовой крышей;
• дымник с полукруглой крышей;
• колпак с конусообразным зонтом;
• с плоским зонтом.

Дымники могут быть оснащены дополнительными элементами:

• искрогасителем;
• кованым орнаментом;
• флюгером и так далее.

Если искрогаситель — это сугубо функциональный элемент, то ажурная ковка необходима для придания колпаку оригинального и привлекательного вида. Также она служит защитой от мусора и птиц, но с этими задачами справится и обычная решетка. Флюгер не только показывает направление ветра и выступает в качестве украшения — благодаря его наличию тяга в трубе увеличивается.

Материалы изготовления

Для изготовления оголовков дымоходов используются:

• листовая оцинкованная сталь;
• нержавеющая сталь;
• медь.

Оголовки труб из оцинкованной стали хорошо переносят агрессивные воздействия среды, они практичны и долго не теряют свой цвет под солнечными лучами. Они могут быть дополнительно покрыты цветным полимерным материалом (полиэстером).

В продаже можно найти такие колпаки любого цвета, это позволяет подобрать оттенок, который будет гармонично сочетаться с расцветкой трубы и крыши. Нержавеющая сталь — материал более высокого класса, изделия из него окажутся более долговечными.

Медь — самый долговечный материал для колпака дымохода. В случае правильной установки такой дымник прослужит больше ста лет. Медные колпаки хорошо сочетаются с водостоками и другими элементами, выполненными из этого металла, а также с кровлей из натуральной черепицы.

Со временем выполненный из этого металла оголовок не только не потеряет своего вида — напротив, он покроется благородной патиной.

Отличие дымника от флюгарки, зонта, оголовка и колпака

Для того, чтобы иметь четкое представление о дымнике, следует понять, чем отличается этот элемент от тех, которые часто путают с ним. По определению — это крышка из металла на верхушке дымохода. Однако, дымником часто называют любые конструкции, которые установлены на воздуховоде, независимо от их форм и назначения.

Флюгарка

Имеет несколько другое значение: помимо элемента, находящегося на верхушке трубы, флюгарка имеет такую специфическую конструкцию, что способна вращаться, тем самым разгоняя воздух, препятствуя его возможности попадания в дымоход. Флюгарка способствует усилению вывода воздуха из дымохода.

Элемент в виде колпака, похож на верхнюю часть дымохода, но предназначен для круглых и квадратных труб. Используется исключительно в целях защиты от осадков. Как правило, выполнен в виде конуса.

Оголовок

Понятие верхушки для такого элемента мало: это комплекс всех элементов, которые устанавливаются на трубу для ее защиты. К ним относятся колпаки, дымники, обшивка, примыкания. То есть, это вся конструкция, закрепленная на дымовом выходе.

Форма и функциональность

Основные задачи крышки на дымоотводе:

• Увеличение воздушной тяги;
• Предохранение от случайного залетания птиц в трубу;
• Сохранение кладки дымохода;
• Защита от снега и дождя.

К сведению: применение колпака повышает коэффициент полезного действия дымоотвода почти на 20 процентов.

Навершия отличаются по геометрии форм и размеров. Их разновидности обусловлены стилем фасада дома и особенностями погодных капризов местности.

1. Зонт (крышка) – защищают трубу от проникновения дождя и снега. Могут быть изготовлены в форме флюгарки, плоского покрытия или щипцовой крышки.
2. Капельник – отводит влагу от стенок трубы и останавливает появление наледи.

Изготавливают колпаки из материалов, устойчивых к разрушительному воздействию погодных явлений. Это изделие закрепляется в очень труднодоступном месте, так что лучше не экономить, и приобрести нержавеющую сталь или листовую медь.

Некоторые особенности применения колпаков:

• Дефлектор в форме полукруга больше подходит для европейского дизайна;
• Зонт с плоским верхом будет органично смотреться на коттедже в стиле модерн;
• Флюгарка с установленным флюгером может быть оборудована заслонкой, которая заставит трубу эффективно работать даже при отсутствии ветра;
• Флюгарка со щипцовой вершиной способствует интенсивному проветриванию;
• Колпаки с подвижной крышей дают возможность легко чистить дымоотвод.

Принцип действия и конструкция

Принцип работы этого приспособления основан на законах физики. Передвижение газа по сужающейся трубе сопровождается его ускорением, вместе с тем давление, действующее на стенки конструкции, уменьшается и появляется разряженная зона. Дефлектор на дымоход позволяет воздуху проходить через сужающийся канал конструкции, в результате чего и возникает разряженная область. Образуется она возле устья дымоходной конструкции. Газы, удаляющиеся из дымохода, всасываются в разряженную зону и, благодаря усиленной ветром тяге, выводятся наружу.

Дефлектор использует силу ветра для увеличения тяги в дымоходе

Наиболее простые устройства могут прибавить до 20% силы к тяге. Для отопительных конструкций это является очень важным преимуществом, так как способствует полному перегоранию твёрдого топлива, что увеличивает КПД системы в целом. Конструкция, оснащённая этим приспособлением, более эффективна, поэтому эти устройства пользуется большой популярностью на сегодняшний день.

Дефлектор для дымохода состоит из следующих конструктивных элементов:

• верхний цилиндр;
• нижний цилиндр;
• патрубок, входящий в состав нижнего цилиндра;
• колпак;
• фиксаторы (кронштейны).

В некоторых случаях конструкция устройства не включает в себя верхний цилиндр, так как он является необязательным элементом. Тогда конструкция будет такой:

• нижний цилиндр, который монтируется на дымоход;
• диффузор (деталь, рассекающая воздушные потоки);
• колпак (обратный и прямой).

Дефлекторы различаются конструкцией и некоторые их типы также играть роль декоративного элемента

Вспомогательная функция устройства — защита дымохода от атмосферных осадков. Защиту от снега и дождя обеспечивают два фактора: корпус изделия и сильная тяга.

Изготовление своими руками

Работы выполняются в несколько этапов. Для изготовления простейшей конструкции потребуется подготовить несколько видов инструментов и материалов.

Инструменты и материалы

Подготавливаем по списку:

• линейку, рулетку, тонкий маркер;
• резиновый молоток для жестянщиков;
• слесарный молоток;
• дрель с набором сверел;
• шуруповерт;
• дюбеля для крепления козырька;
• ножницы по металлу;
• болгарку;
• верстак с наковаленкой и тисками;
• заклепочник с набором заклепок;
• лист оцинковки, толщиной 0,8-1 мм;
• стальной уголок, с размером полки 30-40 мм.

Пошаговая инструкция

Козырек для печной трубы своими руками выполняется в несколько этапов:

1. По чертежу размечаем развертку для козырька на листе металла. Работу выполняем внимательно, соблюдая все размеры.

   Пример чертежа выкройки

2. Ножницами по металлу или болгаркой вырезаем деталь по основному контуру, лучше резать металл с небольшим запасом, а потом обточить края болгаркой с зачистным камнем.
3. На краю наковаленки или отрезка толстого металла с ровными краями, с помощью резинового уголка загибаем по прерывистой линии кромки под прямой угол.
4. Делаем небольшие загибы для создания 4 скатной крыши по линии разметки.
5. Сгибаем козырек и в месте соединения кромок с помощью заклепок фиксируем нашу конструкцию. Заклепки лучше ставить почаще, наш грибок будет постоянно подвергаться значительным нагрузкам при сильном ветре.
6. Заклепками закрепляем кронштейны для установки козырька на трубу. Если используем простой лист металла, колпак обезжириваем, проходим грунтовкой и после ее высыхания покрываем молотковой краской под основной цвет покрытия крыши.
7. Дождавшись полного высыхания краски, делаем в каждом кронштейне по 1 отверстию, устанавливаем зонтик на место. Размечаем, сверлим отверстия, вставляем дюбеля.
8. Остается установить колпак на место и надежно закрепить его саморезами.

Перед изготовлением колпака обязательно выполните чертеж или эскиз с учетом сечения или размеров дымохода, если не уверены, выполните модель из картона. Затем установите ее, при необходимости внесите поправки. Только после таких операций переходите к разметке контуров детали на металле.

Изготавливаем козырек своими руками – как справиться с задачей?

Для того чтобы сделать колпак на трубу самостоятельно, достаточно иметь минимум слесарных умений и, конечно же, большое желание. В интернете есть множество чертежей для изготовления и сложных, и очень простых зонтиков. Выбрать нужный вам вариант будет несложно. А мы поговорим о том, как изготовить элементарный грибок-домик с четырьмя скатами.

Изготовленный своими руками грибок

Вам необходимо определиться с геометрическими размерами дымовой трубы, нанести их на эскиз, представленный выше, после чего, используя приведенную далее развертку и специальную формулу, рассчитать точные параметры колпака.

Мы рекомендуем делать зонт из 0,5-миллиметрового по толщине металла, покрытого порошковым составом, либо из оцинковки. Чтобы не ошибиться в размерах, вырежьте из плотной бумаги (лучше всего из картона) выкройку будущего колпака. Она должна быть сделана 1 к 1 (в натуральную величину). А затем прикладывайте выкройку к металлическим листам и намечайте на них линии отреза любым острым инструментом.

Обрезайте металл по отметкам и делайте козырек по следующему алгоритму:

1. Сгибаете заготовку по линиям, отмеченным на выкройке литерой D, после этого – по всем пунктирным черточкам.
2. Просверливаете участки соединения зонтика дрелью и создаете единую конструкцию при помощи заклепок.
3. Из оцинковки или окрашенного порошковым составом металла делаете опорные ножки и основание. Опоры также требуется соединить заклепками друг с другом.
4. Устанавливаете сделанный зонтик на основание, крепите его все теми же заклепками.
5. Монтируете самостоятельно изготовленный колпак на трубу.

Материалы

Материал, из которого сделан оголовок, влияет на долговечность конструкции. Распространены образцы из стали, меди и цинк-титанового сплава:

• Стальные козырьки для дымоходов самые дешёвые. Но у них недолгий срок эксплуатации. Через 5 – 10 лет этот доборный элемент нужно будет менять. При эксплуатации ТТ-котлов срок службы стальных колпаков ещё меньше (3 – 5 лет). Оцинкованное железо ещё менее долговечно. Оно быстро прогорает. Использование нержавеющей стали продлит жизнь оголовку до 30 лет. Этот материал устойчив к коррозии и высоким температурам. Но цена его выше.
• Медные колпаки – лидеры качества и эстетичности. Высокая стоимость медных изделий оправдана их долговечностью (от 50 лет). Единственный нюанс – для их монтажа потребуются медные же крепёжные элементы и метизы. С остальными металлами медь будет вступать в реакцию, окисляться, что приведёт к износу оголовка в местах крепления.
• Цинк-титановые конструкции также хорошо зарекомендовали себя при аналогично высокой цене.

Не так давно на рынке появились доборные элементы кровли из полимеров. Относительно низкая цена таких козырьков себя не оправдала. Полимер недостаточно термостоек, атмосферостоек, к тому же хрупок. Проверенные временем варианты из меди, цинк-титана и нержавейки стоят потраченных на них денег.
