Колпак на трубу дымохода: как сделать своими руками, чертежи

1. Главная
2. Каталог
3. Дымники и колпаки
4. Дымники, флюгарки

оказывает полный комплекс услуг по замеру, изготовлению, доставке и установке металлических дымников и флюгарок
на трубы дымоходов любых размеров, сечений и цветов.

Размером

посадочного места дымника является внешний размер трубы дымохода: его длина и ширина.

Материалы

, используемые для изготовления дымников:

• оцинкованная сталь;
• оцинкованная сталь с полимерным покрытием Полиэстер, Пластизол, Пурал;
• оцинкованная сталь с порошковой окраской.

Цвет дымника

можно подобрать по международной шкале RAL.

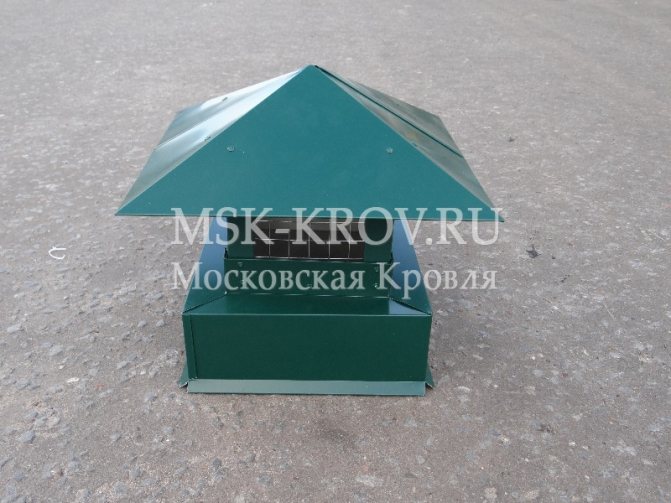

Классический вариант флюгарки, подходит для любых дымоходов, вентиляционных шахт и труб. По желанию комплектуется защитной сеткой и экраном из нержавейки.

Дымник на замках-фальцах. Визуально выглядит очень интересно за счёт вертикальных соединений. Область применения: дымоход, вентиляционный канал.

Флюгарка со сложной юбкой и увеличенным свесом эффективно защищает дымоход от осадков. Область применения: дымоход, вентиляционный канал.

Дымник-флюгарка любой формы и любого размера, по вашим чертежам или шаблонам. По желанию заказчика комплектуюется экраном из нержавейки, защитной сеткой.

Выбор формы и материала

Колпак на дымоход был изобретён довольно давно. Он решает несколько практических задач:

• защищает дымоход от внешней факторов: дождя, снега и ветра;
• выступает в качестве дополнительного украшения крыши.

Важно обеспечить, в первую очередь, защиту от ветра и осадков, иначе стенки дымохода будут разрушены под влиянием погодных условий.

Колпак надо выбирать в соответствии с:

• типом канала;
• диаметром отверстия.

Основываясь на этих показателях, подбирают:

• выполненный из хрома и никеля колпак, если дом отапливается газом;
• съемное изделие, если квартира отапливается камином, твердотопливным котлом или дровяной печью.

Основными типами считаются модели с круглым и квадратным основанием, стационарные или откидные, изготовленные из жести — хромоникелевые или чёрные. Многие модификации лишены основания. Их закрепляют непосредственно на дымоходном канале.

Сегодня появились дымники из оцинкованной или нержавеющей стали, меди. Имеется возможность также подобрать модификации так, чтобы оттенок колпака сочетался с цветом крыши. Выбранный вариант должен по функциональности соответствовать конкретному типу трубы. Он также должен подходить постройке по стилю.

Есть ли разница между флюгарками, дымниками и зонтами

Дымник — это общий термин, обозначающий колпаки для дымохода. Так называются защитные приспособления, надеваемые на трубы каминов, печей, газовых либо дизельных котлов, выводящих отработанные газы с дымом.

Зонт — понятие более широкое. Зонтики подходят как для печной трубы, так и для выходов вентиляций, вытяжных каналов, канализаций. Конструкция с назначением у них одинаковы.

Колпаки флюгарок дополняются флюгерами — приспособлениями, по которым определяется направление вера. В остальном они идентичны дымникам.

Зонт-дефлектор устанавливается на дымоход, чтобы усилить тягу. Он повышает эффективность отопительной системы, попутно защищая ее от снега, дождя, ветра, мусора, прочих неприятностей.

Все приспособления выглядят как колпаки для вытяжной трубы, имеющие двускатный, вальмовый, пирамидальный или конусный козырек. Название меняется только из-за небольшой разницы в назначении.

Архитектурная форма

Что касается архитектурной формы колпака, то многоскатная флюгарка способна отлично защищать от попадания атмосферных осадков и снега. Такой дымник смотрится очень эффектно, особенно если установить сверху фигурки каких-либо животных, изготовленных из металла.

Модели с плоской поверхностью чаще находят применение. Есть колпаки с открывающейся крышкой, которые тоже популярны. Они удобны для профилактики и беспрепятственного обслуживания дымохода. Существенно улучшает тягу дефлектор, в корпусе которого присутствует вентиляционное отверстие.

Но дымник используют далеко не всегда. Необходимость в нём фактически отсутствует в местности, где редко бывают осадки и практически нет ветра. Но для российских широт он является необходимостью.

Как рассчитать статический дефлектор?

При самостоятельном изготовлении дефлектора необходимо выполнить расчеты и набросать эскиз будущего изделия. Исходить нужно из внутреннего диаметра дымоотводящей трубы.

На фото показана зависимость размеров дефлектора от диаметра дымохода. Для определения нижнего диаметра диффузора базовый параметр умножают на 2, верхнего — на 1,5, высоты диффузора — также на 1,5, высоты конуса, в том числе и обратного, высоты самого зонта— на 0,25, захода трубы в диффузор — на 0,15

Для стандартного устройства параметры можно подобрать по таблице:

Таблица позволит подобрать размеры дефлектора без выполнения расчетов. Но если подходящих размеров в ней нет, придется все-таки вооружиться калькулятором или найти соответствующую программу в интернете.

При изготовлении дефлектора с индивидуальными параметрами для определения размеров используют и эти специальные формулы: • Dдиффузора = 1.2 х dвн. трубы; • H = 1,6 x dвн. трубы; • Ширина крышки = 1,7 x dвн. трубы.

Узнав все размеры можно рассчитать развертку конуса зонта. Если известен диаметр и высота, то диаметр круглой заготовки, легко рассчитать с применением теоремы Пифагора:

R = √(D/2)² + H²

Теперь предстоит определить параметры сектора, который впоследствии будет вырезан из заготовки.

Длина полного круга в 360⁰ L равна 2π R. Длина окружности, лежащей в основе готового конуса Lm, будет меньше L. Из разности этих длин определяют длину дуги сегмента (Х). Для этого составляют пропорцию:

L/360⁰ = Lm/Х

По ней вычисляют искомый размер: Х= 360 х Lm/ L. Полученное значение Х вычитают из 360⁰ — это и будет размером вырезаемого сектора.

Так, если высота дефлектора должна равняться 168 мм, а диаметр 280 мм, то радиус заготовки равен 219 мм, а ее длина по окружности Lm = 218.7 х 2 х 3.14 = 1373 мм. Нужный конус будет иметь длину окружности 280 х 3.14 = 879 мм. Отсюда 879/1373 х 360⁰ = 230⁰. Вырезаемый сектор должен иметь угол 360 – 230 = 130⁰.

Когда нужно вырезать заготовку в виде усеченного конуса предстоит решить более сложную задачу, т.к. известной величиной будет высота усеченной части, а не конуса полностью. Независимо от этого расчет выполняют на основе все той же теоремы Пифагора. Полную высоту находят из пропорции:

(D – Dm)/ 2H = D/2Hp

Откуда вытекает, что Hp = D x H / (D-Dm). Узнав эту величину, рассчитывают параметры заготовки для полного конуса и вычитают из нее верхнюю часть.

При известных параметрах: высоте конуса — полного или усеченного и радиусе основания, путем несложных вычислений просто определить радиус внешний и внутренний (в случае усеченного конуса) а затем исходный угол и длину образующей кривой

Допустим, требуется усеченный конус, у которого Н = 240 мм, диаметр у основания 400 мм, а верхний круг должен иметь диаметр 300 мм.

• Полная высота Hp = 400 х 240/ (400 – 300) = 960 мм.
• Внешний радиус заготовки Rz = √(400/2)² + 960² = 980.6 мм.
• Радиус меньшего отверстия Rm = √(960 – 240)² + (300|2)² = 239 мм.
• Угол сектора: 360/2 х 400/980.6 = 73.4⁰.

Остается вычертить одну дугу радиусом 980.6 мм и вторую — радиусом 239 мм из той же точки и провести радиусы под углом 73.4⁰. Если запланировано состыковывать края внахлест, то добавляют припуски.

А подробнее о том, как самостоятельно соорудить дефлектор на дымоход, читайте далее.

Зонт для дымохода

Зонт дымовой трубы можно поставить по нескольким причинам:

• он способен частично закрывать устья от задувания ветра, благодаря чему опрокидывание тяги исключается;
• дымник не даёт попадать внутри мелкому мусору;
• сетчатая конструкция обеспечивает защиту от гнездования птиц;
• такое изделие продлевает срок службы оголовка кирпичной трубы, которая может разрушаться под воздействием атмосферных осадков;
• флюгарка такого типа обладает хорошими декоративными качествами, а потому способна дополнять архитектурный облик здания.

Принципы работы и функции

Колпак на дымоход не только защищает от попадания мусора и воды в канал дымоудаления, он влияет на силу тяги. Воздушный поток, двигающийся горизонтально или под углом, разделяется и уходит вниз, это вызывает «подсасывающий» эффект. Благодаря этому, создается зона с пониженным давлением, в которую устремляется дым из топки. Защитный дефлектор выполняет следующие функции:

Оптимизация тяги с помощью дефлектора

1. Предотвращает проникновение влаги внутрь дымоходной трубы. Сырость в дымоходе увеличивает расход топлива и создает благоприятные условия для распространения грибка.
2. Закрывает отверстие трубы от попадания веток, листьев, мусора, а также гнездования птиц. Зонт снижает риск возникновения возгорания, засоров. Благодаря ему дымоход реже засоряется и эффективнее функционирует.
3. Оптимизирует работу дымохода. Правильно подобранный козырек на 10-15% увеличивает КПД дымохода. А с помощью специальных аэродинамических дефлекторов с турбинами решают проблему отсутствия тяги.

Важно! Хотя защитный зонт дымохода считают элементом декора, в первую очередь это функциональный элемент дымоудаления. Правильно подобранный дефлектор не должен создавать шум или вибрацию внутри дымоходного канала.

Установка колпака

Здесь следует ориентироваться на безопасность и практичность. В последнюю очередь надо думать о внешней привлекательности конструкции. Важно учитывать следующие рекомендации:

1. Стальные трубы круглой формы нельзя закрывать традиционными по форме конструкциями. Они отводят дым от высокоэффективных котлов, чей КПД превышает 85%. Лучше использовать конусные насадки, выполненные в форме открытого сопла. Они не покроются коркой льда при морозе.
2. Кирпичный дымоход, лишенный вставок, подсоединенный к теплогенератору с высоким КПД, можно оборудовать насадкой в виде крышки. Сквозь неё проходит патрубок.
3. На печи с вертикальными каналами желательно устанавливать зонт. Такая форма выполняет на печной трубе защитную функцию. Но чтобы это стало возможным, желательно поставить внутри пластину из нержавеющей стали.

На дымоотводные блоки, выложенные из кирпича и оборудованные боковыми продухами, рекомендовано монтировать вальмовый или двускатный колпаки. За счёт этого верхняя часть кладки будет защищена от осадков и ветра. При этом соприкосновение с газоходными отверстиями по бокам будет исключено.

Для защиты кирпичного блока, где наверху открыты дымоходные и вытяжные трубы, можно смастерить короб с несколькими сквозными патрубками. Они, в свою очередь, вставляются в указанные каналы. Сверху на выводы вентиляции устанавливаются обычные колпаки в виде грибка, а на газовые надо ставить конусные сопла.

Виды защиты на дымоход и вентиляционную трубу

Классификация видов зонтов обусловлена формой, назначением, а также материалами, использованными при изготовлении.

В зависимости от формы наибольшее распространение получили стандартные конструкции, повторяющие внешний вид четырехскатной кровли, а также разновидности в виде шляпки гриба.

Разновидности могут быть представлены капельниками и водоотводами, предназначенными для сбора и дальнейшего отвода всей стекающей влаги, а также предотвращения её попадания внутрь.

Для изготовления грибка или зонтика могут применяться разные цветные или черные металлы, но чаще всего используется оцинкованная долговечная сталь.

К разновидностям дымового зонта относятся также дефлекторы, которые выполняют функцию очень эффективного искрогасителя.

Внешний вид конструкции и материалы для изготовления дымоходного «грибка» не оказывают существенного влияния на показатели функциональности, поэтому потребители при выборе должны ориентироваться на финансы и личные предпочтения в декоре.

Изготовление козырька

Можно изготовить колпак на трубу дымохода своими руками. Чертежи помогут в этом сориентироваться, но важно соблюдать все параметры, указанные в нём. В первую очередь, надо определить внешние размеры оголовка. Здесь будет закреплен зонтик. Вслед за этим надо набросать эскиз с изображением будущей конструкции. Чтобы сделать это правильно, надо учесть следующие моменты:

• диаметр изделия должен быть больше размеров трубы на 10 см так, чтобы края выступали со всех сторон до 50 мм;
• углы наклона скатов должны варьироваться от 30 до 45 градусов;
• от среза дымохода до грибка минимальная высота должна составить 100 мм.

Зонтик является традиционным решением. Есть и другие варианты конструкции:

• вращающийся флюгер;
• дефлектор.

Последний дает возможность усиливать тягу посредством ветрового давления. Благодаря ему создается разрежение в цилиндрическом корпусе, куда переходит дымовой канал. В безветренную погоду это приспособление сохраняет все свои положительные качества. Вместе с тем оно уменьшает силу тяги в трубе, из-за чего формируется увеличенное сопротивление на выходе продуктов горения.

Флюгер полуцилиндрической формы нередко называют в народе «подхалим», так как он поворачивается за ветром. Установлен он на особом подшипнике и состоит из нескольких компонентов. Это один из лучших вариантов, но возникают сомнения в надежности подшипника, да и цена такой конструкции высокая. Особенно хорошо ставить такую модель на круглый дымоход, так как она защищает от атмосферных осадков и задувания устье этого устройства.

Чтобы сделать своими руками дымоход на козырёк, лучше использовать окрашенный или оцинкованный металл, толщина которого не меньше 0,5 мм.

Основные правила монтажа

Установка дымового зонта напрямую зависит от конструктивных особенностей доборного элемента и дымоходной трубы, а также материала, используемого при изготовлении. На основе стандартной листовой стали прямоугольной формы проще всего создать четырехгранный пирамидальный зонт, согнув лист материала пару раз в диагональном направлении.

Такой вариант является традиционным для обустройства дымоходных труб на четырехскатных кровлях, но для прикрепления стоек и дальнейшей установки необходимо применять дополнительные элементы в виде уголков, а также высверливать отверстия.

Монтаж флюгарки

Менее сложной конструкцией обладают простые сводчатые зонты с минимальным количеством сгибов и надрезов. Закрепление такого дымового зонта на овальной трубе дымохода осуществляется за счёт наличие стоек, согнутых из листовой стали достаточной толщины или выполненных с использованием стандартных металлических уголков.

Вне зависимости от способа изготовления, стойки могут фиксироваться несколькими способами:

• на металлических и асбестовых дымоотводных трубах можно использовать металлический хомут или самостоятельно изготовить обычный проволочный каркас;
• проволока для каркасного основания должна быть максимально прочной и надежной;
• в стойках высверливаются крепежные отверстия;
• выводные части скрученного проволочного каркаса пропускаются через крепежные отверстия на стойках и закручиваются до полной фиксации дымового зонта.

На кирпичных дымоходах для фиксации «зонтика» могут применяться даже стандартные оцинкованные гвозди достаточной длины, вживленные непосредственно в кладку. Однако, как показывает практика, лучше всего по заранее высверленным отверстиям в стойках зонта просверлить в кирпичной кладке отверстия, после чего закрепить колпак на дымоходной трубе стальными штырями или оцинкованными саморезами.

Монтаж зонта

В этом случае при необходимости можно будет быстро и с минимальными затратами сил самостоятельно демонтировать зонтик для очистки или замены.

ОСТОРОЖНО!

Следует помнить, что при использовании в качестве автономного отопления газовой системы, устанавливать зонт на дымоходную трубу категорически не рекомендуется.

Создание простого круглого зонтика

Чтобы выполнить такую работу, надо подготовить инструменты: дрель, ножницы по металлу, молоток и оборудование для установки заклепок. Как только определены размеры грибка, выполняют работу в следующем порядке:

1. Завинчивают два самореза в деревянную планку, сохраняя между ними расстояние, равное радиусу изделия + 15 мм. Получается самодельный циркуль, посредством которого можно сделать наметку на металле, обозначив центральную часть круга. Прочерчивается и его контур.
2. Заготовку обрезают ножницами, после чего рисуют сектор, длина дуги которого равна 120 мм. Полученная фигура чем-то напоминает кусок торта.
3. Вырезают указанный клин, вслед за этим совмещают с усилием внешние края фигуры. Фиксируют их тисками.
4. Высверливают три отверстия вдоль полученного шла и соединяют концы детали с винтиками или заклепками. Можно считать верхнюю часть флюгарки готовой.

При помощи стальных полос создают ножки для грибка и опоясывающий трубу хомут. Берут тонкие листы, которые изгибают в несколько раз. Указанные детали аналогичным образом закрепляют на зонтик заклепками.

Видео описание

Дефлектор или Зонт? ЧТО ЛУЧШЕ для Дымохода в бане.
Осталось совсем немного: нужно скрепить детали между собой и установить их на трубу. Нам понадобятся три стальных полосы, оптимальный размер 250x20z4 мм, чтобы сделать из них кронштейны, которые одновременно послужат в качестве каркасной рамы для дефлектора. Разделите верхнюю часть абажура на три части (для удобства это можно сделать циркулем на бумаге, а затем, приложив срез абажура, поставить на нем метки маркером). Теперь вам нужно прикрепить полосы внутри конического цилиндра, оставив в верхней части по 70 мм от каждого кронштейна. На полосах сделайте изгибы по 10 мм – это для зонта.

Прикрепите полосы заклёпками к абажуру (по 5-6 точек на каждую). Затем на Г-образные изгибы зафиксируйте зонт (по 2 заклёпки). Проверьте, чтобы расстояние от конуса зонта до среза абажура было 30 мм. Теперь нужно выгнуть нижнюю часть полос так, чтобы они были параллельны дымовой трубе – это несложно сделать молотком на импровизированной наковальне. Крепление готового дефлектора к дымоходу будет зависеть от материала, из которого он сделан, поэтому решать этот вопрос вам придётся самостоятельно. При фиксации обязательно проверьте, чтобы юбка абажура на 10 мм нависала над трубой.

Примечание: для квадратных и прямоугольных сечений кирпичных дымоходом лучше всего сделать короткий штуцер из стальной трубы нужного диаметра (у нас это Ø 120 мм).

Двускатная модель

Чтобы сделать двускатную флюгарку, надо использовать станок, получивший название листогиб.

Так же, как и в предыдущем случае, сначала делают замеры наружной поверхности кирпичного дымохода. Рассчитывают выкройку и делают соответствующую схему. Далее колпак собирается по простому алгоритму.

Надо раскроить металл и согнуть его, следуя штриховым линиям. Полученные детали необходимо соединить заклепками. Функцию жестких стоек выполняют готовые уголки из крашеного металла, толщина которых варьируется от 0,5 до 0,7 мм.

Как выбрать

При выборе вытяжного колпака вам требуется исходить из функций, для которых он будет предназначен.

Выбирая вентиляционный зонт стоит обратить внимание на такие характеристики:

1. Размеры. Для выбора размера исходите из того, чтобы ширина была на 10 сантиметров больше поверхности, для которой он будет установлен.
2. Температура в помещении. При выборе стоит учитывать температуру поступающих в дымоход паров и газов. По данному пункту лучше воспользоваться консультацией специалиста.
3. Расход воздуха. Данный показатель высчитывается из показателей объема помещения, мощности и количества установленных плит. Подготовьте эти данные перед покупкой и озвучьте специалисту.
4. Скорость воздуха и сопротивление. Воздухообмен зонта должна быть от 0,8 до 1,5 метров в секунду. Если показатель скорости будет ниже, это заметно снизит качество работы.

При выборе обратите внимание в первую очередь на вид зонта, который вам требуется (смотрите выше), и уже при покупке и изготовлении исходите из данного параметра.

Европейский колпак

Такая модель больше предназначена для предотвращения формирования конденсата и имеет закругленный вид. Дымник такого типа можно изготовить самостоятельно, используя стальной лист и изготовленные своими руками держатели.

Как изготовить европейский колпак:

1. Берут стандартный металлический лист и аккуратно сгибают вокруг трубы, можно непосредственно по контуру дымохода.
2. Переделывают ложки, за которые колпак будет держаться непосредственно на трубе. Лучше всего это делать специальным станком или попросить знакомого сварщика. Можно также проделать поперечные разрезы, не идущие до конца, и посредством пассатижей осторожно отогнуть полосы.
3. Указанные разрезы необязательно делать поперечными. Допускается использование продольных полос, если кусок металла довольно длинный. По краям вырезают прямоугольник и оставляют хвосты по центру. После этого сворачивают лист в форме полукруга и нажимают хомутом на хвосты.
4. Аккуратно сгибают ножки.

Допускается использование обычного хомута для дымоходных труб, чтобы монтировать такой колпак на трубу.

Чтобы сделать европейский колпак, понадобится лишь кусок листового металла и диск для болгарки.

Самостоятельная сборка устройства

Сначала заготавливают лекала, затем раскладывают их на листе металла и вырезают детали с использованием специальных ножниц. Корпус сворачивают, скрепляют края заклепками. Дальше крепят между собой верхний и нижний конусы, используя для этого кромку первого т.к. она больше и в ней можно вырезать в нескольких местах специальные крепежные надрезы шириной около 1.5 см, а затем загнуть их.

Собрать простой дефлектор несложно но если установке подлежит устройство ротационного типа придется иметь дело со множеством деталей

Перед сборкой в нижнем конусе устанавливают 3 стойки, равномерно распределив их по периметру и используя для этого шпильки с резьбой. Для соединения зонта с диффузором на последнем крепят заклепками петли из металлических полосок. Стойки ввинчивают в петли и для большей надежности выполняют фиксацию гайками.

Далее, выполняют работы по монтажу изготовленного собственноручно дефлектора на дымоход газового или другого типа котла. Собранное устройство помещают на трубу и закрепляют с использованием хомутов, не допуская зазоров. Иногда стык обрабатывают термостойким герметиком.
