Высота трубы вентиляции над крышей

Достаточно простой вопрос, как определяется по СНиП высота вентиляционной трубы над крышей, зачастую ставит в тупик даже уверенных в себе проектировщиков, что говорить о самодеятельных строителях, запланировавших переоборудование или капитальную перестройку своего жилья. Вопрос, между тем, далеко не праздный, так как от высоты вентиляционной трубы над крышей зависит основополагающая характеристика – ее производительность по объему перемещенного воздуха.

Устройство вентиляционной шахты

Строение, как правило, похоже на ствол цилиндрической формы. Он расположен строго по вертикали и содержит три части:

одна большая – порядка 300х600 мм;
две маленькие – порядка 150 мм.

Именно большая часть и есть ствол, который пересекает все этажи строения, начиная от подвала до чердака. Конструкция может быть и нестандартной. Увеличенные размеры обязательно учитываются при подборе вентиляторов.

Через специальные окошки, находящиеся в таких помещениях как кухня или санузел загрязненный воздух попадает в не очень большие каналы и, поднявшись через них на высоту порядка трех метров, оказывается в общей шахте. Благодаря подобному устройству практически исключается распространение использованного воздуха через воздуховод из одного помещения в другое, к примеру, из кухни в ванную, после чего и в комнаты.

В хозяйственных постройках, скажем, фермах или птицефабриках, идеальным вариантом конструкции, обеспечивающей циркуляцию воздуха, считается вентшахта около конька. Они проходят во всю длину крыши здания по направлению конька.

Чтобы закрыть доступ дождевым каплям дождя, над выходным отверстием короба монтируют зонт. Как правило, в конструкциях естественного воздухообмена непосредственно на устье монтируют дефлектор. При порывах ветра здесь создается разрежение, которое способствует усилению тяги. Но прежде всего, конечно, дефлектор не дает потоку воздуха «опрокинуться» в коробе

При расчете системы разрежение, которое создает ветер, не принимается во внимание

Варианты с искусственным воздухообменом, которые способствуют удалению агрессивных примесей воздуха первого и второго классов, работают несколько иначе: загрязненный воздух выбрасывается на довольно существенную высоту. Такой выброс называют еще факельным.

Высота

При размещении вытяжного короба на крыше здания должно быть учтено наименьшее допустимое расстояние между ним и воздухозабором приточной системы. Согласно СниП:

по горизонтали оно равно десяти метрам,
по вертикали, соответственно, шести.

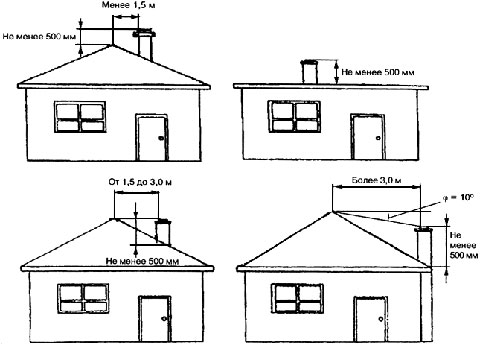

Высота вентиляционной шахты над кровлей определяется по следующим условиям:

при ее расположении близ конька устье, то есть отверстие вытяжки должно находиться выше конька, по крайней мере, чем полметра;
при расположении от конька на расстоянии полтора-три метра отверстие находится вровень с коньком;
для расстояний свыше трех метров отверстие выводят по стороне угла в 10⁰ к горизонту с вершиной на коньке.

В помещениях общественного питания и продовольственных магазинах согласно СаНПиН высота шахты над кровлей не должна быть менее 1 м.Таким образом, этот показатель – величина переменная, изменяющаяся в зависимости от конкретного проекта.
Высоту устья над крышей для стандартной конструкции обычно выбирают равной 1 м, в случае факельного выброса – самое меньшее в 2 м над самой высокой точкой крыши. Для аварийных – шахту подымают на высоту минимум в 3 м от земли.

Материал

В сооружениях жилого и общественного назначения с системой объединенных каналов для вытяжки чаще всего используют легкий бетон, кирпич, доски, обитые изнутри оцинковкой. Ствол прохода с внутренней стороны предварительно покрывают войлоком, который смочен в растворе глины и оштукатуривают снаружи. В промышленных зданиях вытяжную конструкцию преимущественно выполняют из листовой стали.

Пожаробезопасность

При организации вентиляции здания все помещения и этажи оказываются связанными друг с другом сетью каналов и воздуховодов, что само по себе опасно с точки зрения пожарной безопасности. Поэтому сами эти элементы и прокладки между ними выполняют из материалов, отвечающих СниП, согласно которым обеспечивается взрыво- и пожаробезопасности. В частности, шахта отделяется от воздуховода перегородкой из негорючего и устойчивого к влаге материала.

Требования СНиП к воздухоотводам

Высота вентиляционной трубы над кровлей регламентируется нормами СНиП
Регламентируется высота вентиляционной трубы над крышей СНИП. На нее влияет ряд особенностей самого здания. К примеру, если строится не жилой дом, а здание общепита, по строительным нормам высота трубы вентиляции над крышей должна быть не более метра. К воздуховоду любого строения предъявляется также ряд требований:

чтобы конструкция не упала и не накренилась, нужно принимать во внимание силу ветровых порывов;
при врезке в общую вентиляционную систему отопительная и кухонная ветки делаются последними;
конструкции должна быть сделана из материала, стойкого к коррозионным процессам и температурным скачкам;
участки прохода через перекрытия и стенки надо хорошо изолировать;
должны быть предусмотрены отверстия для очистки.

По правилам минимальная горизонтальная дистанция между вентшахтой и воздухозаборником равна 10 м, вертикальная – 6 м. Для плоской крыши труба, отводящая газы, должна подниматься над поверхностью минимум на 0,3 м. У скатной кровли этот параметр должен быть не менее полуметра. Если по крыше ходят люди, вертикальный размер увеличивается до 3 м. Выводной канал удаляется от окон минимум на 4 метра.

От чего зависит тяга

При низкой температуре воздуха снаружи и высокой внутри, возникает определенная разница. Чем она больше, тем сильнее воздух из внутренних помещений поднимается вверх, то есть увеличивается количество отводимого воздуха. Когда на улице становится тепло, разница уменьшается и эффективность вытяжной вентиляции падает.

Необходимость вентканалов над кровлей

Потребность в вентиляционной шахте обусловлена нестабильностью температуры воздуха в течение суток, вызывающей скапливание влаги (зимой – обледенения) с внутренней стороны покрытия. Отчасти с этим явлением справляются паро- и гидроизоляционные прослойки, монтируемые при обустройстве кровельного пирога. Но иногда для эффективной борьбы с конденсатом их оказывается недостаточно. Обледенения приводят к разрушению конструкции чердака, а скопление влаги в жаркую погоду увеличивает вероятность обсеменения поверхности.

Устройство вентиляционных каналов

Выбор длины и сечения:

трубы для камина из нержавейки подбирают таким образом, чтобы каминная труба имела сечение канала не менее 16 кв.см.
Сторона канала должна быть не менее 10 см. Зачастую подбирают трубы по стандарту 14*14 см, при этом длина такого канал может составлять 3 м.
При большем сечении (14х27 см), длина канал должна быть меньше (2 м).

Все расчеты и нюансы вентиляционной системы необходимо провести заранее. Так как в процессе работ внести правки в «проект» практически невозможно. Практика показала, что длина вентиляционных каналов различных комнат, находящихся на одном уровне должна быть практически равной. Если каналы будут иметь большую разницу в длине, то это может серьезно ухудшить эффективность работы вентиляции. Поэтому следует помнить, что длинная фановая труба на крыше будет иметь большую силу тяги и при падении притока воздуха, в более коротком канале значительно снизится сила вытяжки. Такая ситуация нередко может возникнуть в каналах домов с ограниченным поступлением воздуха снаружи (прочтите: «Дымоходы и вентканалы, правила эксплуатации»).

Как влияет сечение дымохода на его высоту?

При обычных условиях, когда дымоход на всем протяжении является вертикальным и имеет высоту над горелкой или колосником от 4 до 12 м, его сечение принимают следующим при мощности отопителя:

до 3,5 кВт: 140х140 мм;
от 3,5 до 5,2 кВт: 140х200 мм;
от 5,2 до 7,2 кВт: 140х270 мм;
от 7,2 до 10,5 кВт: 200х200 мм;
от 10,5 до 14 кВт: 200х270 мм;
свыше 14 кВт: 270х270 мм.

Дымоход с такими размерами сечения будет застрахован от явления, именуемого «просвистом». Оно заключается во встречном движении холодного воздуха сверху вниз (тяга при этом сохраняется) и наблюдается в дымоходах с неоправданно увеличенным сечением.

Хотя приведены размеры для прямоугольного сечения, наилучшим является круглое. Диаметр нужно подбирать так, чтобы его (сечения) площадь равнялась площади соответствующего по мощности прямоугольного сечения.

С высотой размеры сечения увязаны следующим образом:

Если принято решение сделать дымоход более высоким ради усиления тяги, то сечение также нужно несколько увеличить. Благодаря этому, аэродинамическое сопротивление дымохода останется прежним. Если же размеры сечения не менять, сопротивление с увеличением длины канала также вырастет, и мера эта должной эффективности не даст.
Если высоту дымохода решено увеличить из-за расположенных рядом высоких строений, то сечение нужно слегка уменьшить. Этим мы увеличим аэродинамическое сопротивление настолько, чтобы тяга осталась на прежнем уровне. В противном случае она станет чрезмерно большой , вследствие чего львиная доля всего производимого тепла будет лететь в трубу в буквальном смысле.

Пример расчета высоты дымохода
Учтите, что увеличение размеров сечения сверх меры даст обратный эффект: в широком дымоходе газы будут быстрее остывать.

Как видно, нюансов очень много, поэтому расчет дымохода считается более сложным, чем даже расчет иной кирпичной печи. Но сегодня эту задачу можно возложить на компьютерные программы, многие из которых представлены в виде онлайн-версий на специализированных сайтах.

Более дешевый вариант дымохода вместо сэндвич-варианта – дымоход из кирпича. Своими руками его изготовить вполне реально, а служит он по статистике дольше ранее упомянутого варианта.

Собираетесь установить сэндвич дымоход? Тогда советуем ознакомиться со следующими рекомендациями по монтажу.

Особенности монтажа вентиляции

Технология прокладки воздуховодов представляет собой последовательность определенных операций и зависит от типа вентиляционной системы. Однако установке инженерной сети предшествует ее расчет, выбор труб и разметка их расположения.

Монтаж естественной вентиляции

Система закладывается еще при строительстве дома или монтируется в специально предусмотренные для этого каналы. Монтаж естественной вентиляции состоит из следующих этапов:

закрепления воздуховодов;
установки решеток и дефлекторов;
обеспечения притока воздуха за счет приточных клапанов;
монтажа вытяжки на кухне;
установки вентиляторов в санузлах в решетках вентиляционных каналов, работающих на выдув.

При этом следует учитывать, что вентиляционная круглая труба лучше обеспечит тягу, и смена воздуха будет проходить эффективнее.

Схема естественной вентиляции частного дома

Если при естественной вентиляции в помещениях воздух сухой и присутствует затхлый запах, то необходимо обеспечить приток воздуха за счет дополнительного клапана или приоткрытого окна. Причиной повышенной влажности и появления плесени является недостаточный отток. Устранить этот дефект после окончания строительства довольно сложно, и самый простой способ — вентиляция принудительного типа.

Монтаж принудительной вентиляции

Такой тип незаменим в загородном доме с большим числом изолированных комнат и помещений с повышенной влажностью. Монтаж вентиляции принудительного типа выполняется следующим образом:

устанавливают блок приточно-вытяжной вентиляции, располагая его на утепленном чердаке;
подсоединяют к нему воздуховоды;
монтируют на наружной стене воздухозаборник так, чтобы расстояние до канализационных стояков и печных труб составляло не менее 10 м;
если воздуховоды не установили при строительстве дома, то при монтаже системы их закрепляют согласно разметке, при этом приточная труба вентиляции должна находиться ближе к окнам или в противоположной стороне от двери;
соединяют воздуховоды с блоком с помощью гофрированных труб;
проводят утепление вентиляционных труб;
устанавливают на концы воздуховодов решетки, а на приточные — розетки-анемостаты.

Схема принудительной вентиляции частного дома

Оптимальный выбор вентиляционных труб, соблюдение технологии их монтажа и регулярное обслуживание системы обеспечит поступление свежего воздуха в помещения частного дома и позволит создать комфортный микроклимат для его обитателей.

https://youtube.com/watch?v=SAwNykjmiyw

Что будет если сделать некачественно

Не вникая в суть технологии вентиляции, многие считают, что достаточно поставить кондиционер и задача будет решена. Однако, этот агрегат гоняет воздух внутри помещения, совершенно его не освежая.

Отсутствие или неправильный расчет длины воздуховода чревато такими последствиями:

При отсутствии притока насыщенного кислородом свежего воздуха жильцы дома будут страдать от головных болей. У них нарушится сон, ослабится иммунитет, снизится работоспособность.
Из-за постоянной сырости на стенах, мебели, вещах и продуктах разовьется грибок и плесень. Патогенная микрофлора крайне опасна для здоровья, разрушает элементы интерьера.
Страдает эстетическая составляющая. Избыточная влага оседает на стенах и окнах. На стеклах образуется испарина, постоянно стекающая на подоконники.

Согласно действующим снипам вентиляцию рекомендуется устанавливать в помещениях, которые не имеют окон. К ним относятся ванные комнаты, туалеты, кладовые и кухни, независимо от их архитектуры.

Преимущества утепления

Согласно СниП утепление дает возможность создать в помещениях микроклимат, в котором люди могут комфортно жить и работать. При качественно выполненном утеплении:

уменьшается теплообмен;
предотвращается образование конденсата, вызывающего коррозию, образования плесени на поверхности конструкции;
снижается риск возгорания;
ослабляется вибрация и шум, которые возникают при работе системы воздухообмен;
уменьшается теплопередача во внешнюю среду.

Толщина слоя теплоизоляции зависит от таких параметров как:

наличия точки росы,
формы, размеров воздухоотвода,
теплопроводности утеплителя,
температурного перепада между вентсистемой и помещением.

Оптимальным решением считается технический утеплитель, который имеет высокую паропроницаемость и низкую теплопроводность.

В системах с естественным воздухообменом, как и с принудительным для определенной категории зданий, наличие утепления обязательно. Для кирпичных вентшахт, в отличие от металлических, проблема образования конденсата не стоит, поэтому вопрос теплоизоляции теряет свою актуальность.

Что же касается промышленных зданий, то шахты принудительного воздухообмена здесь выполняются из строительной стали, которая достаточно быстро нагревается. Так как через них проходит достаточно большой объем воздуха, то при охлаждении конструкция не успевает дойти до точки росы, то есть проблема конденсации водяного пара в этом случае не стоит. Единственная вероятность образования конденсата возникает при остановке вентилирующего оборудования, поэтому для подобных систем организовывают отвод конденсата, который может образоваться за этот период.

Как утеплить

Теплоизоляцию выполняют по двум методикам: внутреннее утепление и наружная.

Вторая сегодня считается наиболее экономичным и эффективным. Вопросы шумоизоляции и возгорания решаются в этом случае решаются намного проще. К примеру, шумоглушители устанавливают непосредственно в источник звука. Вероятность распространения огня практически сведена к минимуму. Еще одним ценным преимуществом такой технологии является возможность периодически проводить мероприятия, препятствующие образованию бактерий и микробов, которые приводят к расслоению теплоизоляционных материалов, а, значит, и к потере их эксплуатационных характеристик.

Для утепления вентканалов и шахт цилиндрической формы чаще всего используют гипсошлаковые или фасадные минераловатные плиты. Процесс устройства теплоизоляции, скажем, для минплит проводят в следующей последовательности:

подготавливают поверхность, в частности, удаляют слабые участки основы, поверхность прогрунтовывают;
минплиты укладывают на клей, из него выполняют также нашлепки и окантовку;
дождавшись окончательного высыхания, устанавливают фасадные дюбели;
укладывают укрепляющий слой, содержащий сетку из стеклоткани и клея;
после полного подсыхания, поверхность огрунтовывают и покрывают декоративной штукатуркой.

2019 stylekrov.ru

Объём притекающего воздуха

Как правило, жилые дома оборудованы естественной циркуляцией воздушных потоков. Приток наружного воздуха может осуществляться через окно или специальный клапан. Отток же происходит через вентканал. Он может быть расположен внутри стены или сконструирован как приставной. Во внешней стене вент канал обустраивать нельзя, поскольку в таком случае на поверхности может образоваться конденсат, что приведёт к повреждению сооружения. Также из-за охлаждения скорость движения воздуха может снизиться.

Значения для вентиляционных труб в жилых домах определяются установленными требованиями, которые регламентирует СНиП. Немаловажное значение имеет и кратность обмена, отражающая качество работы вентиляционной системы. Так, объём притекающего в комнату воздуха должен иметь следующие значения:

в жилом здании — 3 м³ в час на один квадратный метр площади. При этом данный показатель не зависит от того, какое количество людей находится в помещении. Санитарными нормами установлено, что для временно пребывающих людей в здании достаточно 20 м³ в час приточного воздуха, а постоянным жильцам требуется 60 м³;
в подсобном сооружении (например, в гараже) — не меньше 180 м³ воздуха в час.

Для вычисления диаметра вент трубы используют систему, в которой присутствует только естественный воздушный приток, без установленных принудительных устройств. Наиболее простым способом расчета является соотношение площади комнаты к сечению отверстия вент канала.

Для жилого помещения на один квадратный метр требуется 5,4 м² сечения воздуховода, а для подсобного — 17,6 м². При диаметре 15 м² достаточная циркуляция воздушных потоков обеспечена не будет. Для получения более точных цифр необходимо использовать сложные расчеты.

Важные моменты

Далее нами будут перечислены основные моменты, важность которых неоспорима в вопросах подбора и монтажа вентиляционных каналов.

Правила установки вентиляции в частном доме

В первую очередь отметим, что без правильного расположения воздуховодных коммуникаций невозможно спроектировать эффективную систему вентиляции. Именно поэтому, все вытяжные каналы должны быть заложены еще во время строительства частного дома.

Сначала возводятся «стояки» вентшахт на кухне и в санузле. Монтаж следует начинать из подвала, укладывая трубопровод в фундамент, выполняя отдельный отвод в самом помещении подвала. Данные меропрриятия выполняются еще в период отливки фундамента. Этот вариант считается самым простым, но он не отменяет альтернативные способы обустройства.

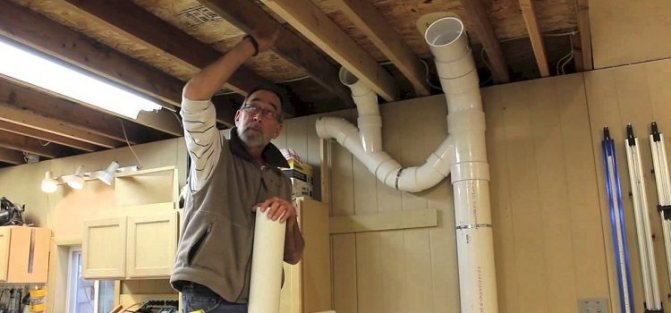

Как установить вентиляционную трубу

При установке вентиляционной трубы необходимо учесть три важных требования:

Если монтируется принудительная система воздухоотвода, то отработанная воздушная масса должна «выходить» из помещения всегда выше крыши. При естественном выводе можно обеспечить выход выше крыши или на чердаке.
Если используется принудительная система, то воздух втягивается через приток, возведенный выше поверхности почвы на 2 метра.
Главный отвод должен быть смонтирован в санузле – там обустраивается главная вентиляционная труба.

Важно! Самое удачное расположение вентрубы на крыше – это абсолютная вертикальная проекция, исключающая повороты, ослабляющие тягу.

Перед тем, как наметить расположение венттрубы на крыше, необходимо предварительно знать параметры сечения выводного канала и высоту его расположения. От этих параметров будут завесить следующие архитектурно-инженерные решения:

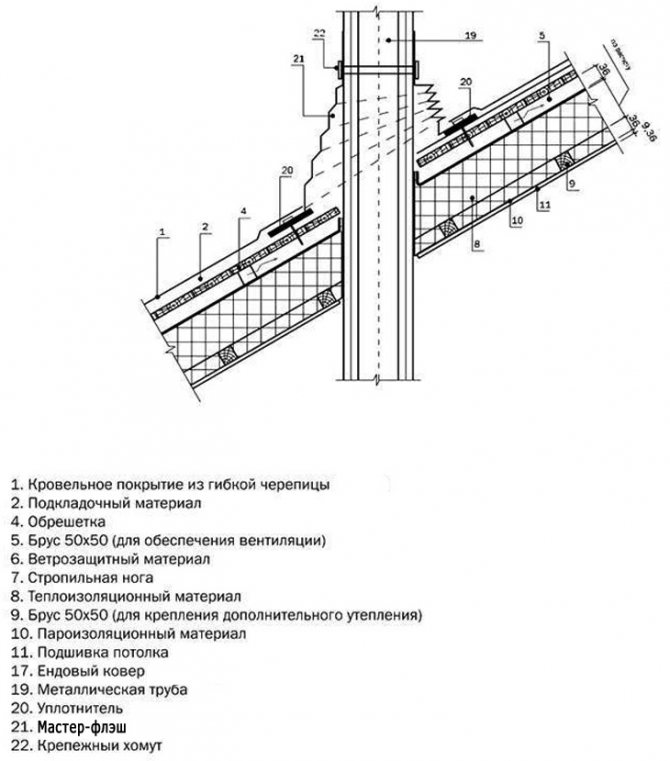

Вариант расположения трубы относительно стропильной системы кровли.
Способ герметизации трубных стыков.

Если планируется установка дополнительных вентиляторов на кровле. То потребуется применение более мощных крепежных изделий и более кропотливый подбор сечения труб. Поэтому подбор кронштейнов и фланцев необходимо выполнить перед креплением трубы на крыше. Сами вентиляторы обладают свойством парусности и добавляют венттрубе дополнительную массу, поэтому неправильный крепеж может привести к обрушению всей конструкции.

Что касается дефлектора, то его установка нивелирует падение эффективности вентиляции при ее засорении пылью в течение длительной эксплуатации. Дефлекторы увеличивают тягу на 15% при скорости ветра 3-4 м/с и на 30% при скорости ветра более 8 м/с.

Особенности установки вентиляционного вывода на крыше

Монтаж вентиляционного канала зависит от трех инженерных параметров кровли:

Конструкция пирога кровли.
Типа обрешетки.
Архитектуры стропил.

Наиболее просто труба устанавливается на чердаке без утепления. Это избавит будущего владельца от необходимости прорезать слой утеплителя. Труднее дело обстоит с мансардами, покрытыми нежестким материалом вроде ондулина.

При установке необходимо подобрать такое место, чтобы корпус вентшахты вертикально проходил вблизи к основной балке стропил и ее подкосу. В этом случае сама балка и ее подкос станут опорой для трубы.

Во время покупки необходимой фурнитуры следует также закупить необходимые крепежи и приспособления:

Комплект крепежно-монтажных хомутов и кронштейнов для установки трубы относительно стропил.
Пластина или гильза для проводки трубопровода через перекрытие. Дополнительно необходимо взять полимерную прокладку для уплотнения.
Полимерный герметик.

Без покупки специально комплекта качество герметичности будет слабо удовлетворительным, кроме того, монтаж обойдётся сложнее.

В некоторых случаях вентиляционная шахта не может быть смонтирована на стропилах. В этих случаях используется специальная конструкция, которая собирается из нескольких длинных досок, а сам корпус вентшахты укладывается между ними. Боковые стороны покрываются строительной пеной, которая высыхает после нанесения в течение часа. Для проводки вертикальных каналов к стропилам прибивается вертикальная полка-доска.

Если данный способ монтажа невозможно реализовать, то вентиляционные каналы монтируют на проволочных подвесах. Если закрепить ее указанным способом нет возможности, то воздуховод устанавливают на проволочные растяжки или подвесных хомуты. После подвеса труба покрывается слоем теплового изолятора, и хомуты затягиваются.

Как сделать вентканал для вытяжки в частном доме, чтобы он хорошо работал

Перед непосредственным монтажом и подключением воздуховодов необходимо выбрать их по материалу изготовления. В качестве материала для «выводных» труб используются следующие две разновидности:

Алюминиевые гофры. Монтаж не требует дополнительных изделий, но у таких гофр есть один недостаток – низкий уровень шумоизоляции. Уровень шума снижается сильным натяжением гофры.
Круглые или прямоугольные трубопроводы из пластика. Они менее всего подвержены загрязнениям, но для монтажа потребуются Г-образные кронштейны.

Важно! Сечение воздуховода должно быть идентично по размеры отводу из вытяжки. Это условие соблюдается вне зависимости от материала изготовления. Если диаметр вентканала будет меньше, чем отвод от вытяжки, то это заставит саму вытяжку работать с повышенным усилием на двигателе – это станет причиной скорой поломки.

Монтаж воздуховода должен быть осуществлен таким образом, чтобы его конструкция не перекрывала отверстие в вентиляционной шахте естественной системы вентиляции. Для это в вентканал после вытяжки необходимо смонтировать обратный клапан – при работе вытяжки он открывается и сразу же закрывается после прекращения принудительной циркуляции воздуха. Данное оснащение позволяет комбинировать принудительную вытяжную систему с естественной.

Вентиляция в ванной и туалете

Главная задача – отводить неприятные запахи из помещения наружу. Естественная вентиляция зависима от внешних климатических факторов, что делает ее работу слабоэффективной для данного помещения. Если вентканал не оборудован решеткой, то в помещение также могут проникнуть насекомые и даже мелкие грызуны. Но естественная система проста в обустройстве, стоит дешево и не содержит сложных элементов, что гарантирует бесперебойность.

В качестве вентканалов избираются изделия, позволяющие воздухообмен со скоростью не менее 50 куб м/ч это для помещения, где установлена ванна, для туалета это значение должно составлять не менее 30 куб м/ч.

Более эффективной является система с механическим побуждением, то есть принудительная. Для побуждения циркуляции монтируются вентиляторы, оснащенные подшипниками. Электрификация вентиляторов может быть осуществлена отводом от включателя света или же «запитываться» индивидуально с собственным выключателем. Многие модели вентиляторов оснащаются гигрометрами и прочими датчиками влажности. Также производители устройств предлагают вентиляторы со встроенными датчиками влажности. Оснащение датчиками позволяет автоматизировать систему вытяжной вентиляции.

Вентиляция подвала

Как правило, вентиляция цокольного этажа обеспечивается несколькими отверстиями, которые выполняются в стене и закрываются решетками. Данный способ эффективен и прост, но он, как и любая естественная схема проветривания, зависит от внешних условий климата: температуры, скорости ветра, атмосферного давления. Усилить эффективность можно за счет двух труб с диаметром от 8 до 15 см. Одна труба монтируется внизу помещения на высоту 30 см., а другая на высоту в 60 см. от пола. Таким образом одна труба является притоком, а вторая выводом.

или актуальна следующая схема:

Как сделать короб для воздуховода

Есть модели воздуховодов, которые не могут сочетаться с дизайном комнат частного дома. При этом возможно обустройство воздуховода в декоративном коробе.

В качестве материала изготовления используются:

Пластик.
Дерево.
Сталь (нержавеющая, оцинкованная).
МДФ, гипсокартон, ДСП в виде готовых панелей.

Следует учитывать то обстоятельство, что короба постоянно подвергаются негативным воздействиям: покрываются налетом из гари, застывшего жира и прочих проявлений от приготовления пищи. Это выявляет одно важное требование – поверхность короба должна легко очищаться.

Высота вентканалов над кровлей: 5 факторов, влияющих на расчет
