Как сделать вытяжку для газового котла в частном доме

Необходимость вентиляции в частном доме

В помещении с газовым котлом должна быть оборудована вентиляция
Используются настенные агрегаты различной мощности, имеющие компактную и продуктивную топку открытого или закрытого типа. К размещению оборудования предъявляются менее жесткие условия, чем для напольных видов, поэтому их ставят в котельной, кухне, ванной комнате или подсобных помещениях.

Собственники иногда сомневаются в необходимости вытяжки в котельной, считая достаточным открывание фрамуги. Держать форточку постоянно открытой неудобно в зимнее время, а периодическое проветривание не полностью решает проблему воздухообмена. Организовывается принудительная подача воздуха, помимо естественного притока. При отсутствии нормальной вентиляции снижается производительность настенного котла, а нормальный приток воздуха обеспечивает сгорание топлива без остатков, поэтому увеличивается показатель эффективности.

Система выполняет функции:

• подает кислород в том объеме, который нужен для горения газа;
• вытяжка удаляет дым и угарный газ;
• убирает случайные выбросы газа, вызывающие отравление домашних животных и человека.

Дефицит свежего воздуха уменьшает отдачу тепла, обеспечивает неполное сгорание. Недостаточное поступление ведет к отложению на стенках дымохода копоти, которая уменьшает рабочий просвет и снижает тяговые показатели. Система защищает от негативных последствий, если проектируется в соответствии с требованиями санитарных и технических норм.

Виды вентиляции с конструкцией

Различают 2 основные разновидности вытяжки – принудительную и естественную. Дополнительно выделяют комбинированный тип (например, пока работает одна, следующая в запасе).

В первом случае применяется принудительная подача воздушных масс при помощи специальных насосов либо вентиляторов. В другом – движение воздуха осуществляется благодаря разнице давления и температур внутри и снаружи помещения.

Для обеспечения качественного воздухообмена достаточно правильного расположения продухов (вентотверстий). Дополнительно часть воздушного потока попадает через дверные щели.

Естественная система

Схема такой вытяжки несложная. Напротив отопительного оборудования делается отверстие. Другой вход устраивается над прибором, куда стандартно прикрепляется воздуховод с обратной задвижкой (для функционирования системы в одном направлении) и «зонтик» (во избежание заливания трубы). Расстояние между выходом/входом воздушных масс в комнате рекомендуется максимально увеличить, чтобы обеспечить лучшую тягу.

Несмотря на простую, но эффективную конструкцию, естественная вентиляция имеет недостатки:

• трудности при расчетах – может поступать разный объем воздуха (зависит от ветра);
• влияние погодных условий, поскольку требуется защита воздуховодов от негативного воздействия окружающей среды;
• сложность проектирования единой вентиляционной системы сразу для всех комнат (практически невозможно устроить так, чтобы шла 1 труба).

Принудительная вытяжка

Конструкция основана на действии вентиляторов. Такая разновидность воздухообмена отличается преимуществами:

• включением оборудования в нужные моменты, что позволяет сэкономить электричество (потребление энергии происходит только при функционировании прибора);
• возможностью монтажа климат-установки, способной качественно прогревать и очищать воздушные массы.

Из недостатков принудительной вытяжки выделяют:

• стоимость, поскольку такая конструкция дороже, чем устройство естественной вентиляции;
• шум – часто устанавливается оборудование с кондиционером;
• подготовка – если приобрести вытяжку необдуманно, возможна покупка прибора, не отличающегося достаточной пожароустойчивостью.

Виды систем

Приток воздуха достигается с помощью окна и щели под дверью в котельную
Параметры воздушного обмена зависят от мощности котла, его рабочих особенностей. На эффективность вентканала влияет площадь комнаты и частота использования отопительного оборудования. Функциональность вытяжки определяется количеством дверных и оконных проемов и климатом местности.

Вентиляционные системы различаются:

• по принципу получения тяги бывают естественные и принудительные;
• по курсу подачи воздуха — приточная, вытяжная, комбинированная;
• строение бывает канальным или без каналов.

Воздух подается с улицы, из соседней комнаты по проходам в стене или через отверстия и конструкционные щели внизу дверного полотна. На каждый 1 киловатт мощности котла должно обеспечиваться не менее 8 см2 воздуха с улицы, а из соседней комнаты должно поступать не меньше 30 см2 в расчете на аналогичный показатель.

Естественные и механические

Естественная вентиляция менее эффективно удаляет остатки продуктов горения
Непринужденное передвижение обеспечивается разницей напора воздуха внутри помещения и снаружи здания. Естественный обмен воздушных масс происходит через щели в окнах, дверях и при открывании полотен и створок. Воздухообмен относится к организованному типу, если для передвижения устраиваются навесные или внутренние каналы, поток в которых регулируется.

Естественная схема работает при небольшой мощности оборудования и при условии выполнения требований к вытяжке для газового котла в частном доме. Система не отличается продуктивностью, подходит для домов с площадью 50 – 70 м2. Правильно рассчитанная вентиляция обновляет весь объем воздуха в котельной, при этом выходное и приточное отверстие располагаются на противоположных стенах. В качестве входа потока может рассматриваться дверь, напротив которой ставится котел. Окна при таком размещении могут быть на любых стенах.

Если нельзя обеспечить естественное поступление воздуха, прибегают к механической схеме. В этом случае разность давления создается электроприборами. Эффективная подача сочетается с очисткой от пыли, повышением влажности и температуры.

Используется оборудование:

• вентиляторы;
• шумоглушители;
• электродвигатели;
• уловители примесей.

Принудительные системы передвигают потоки в нужном объеме, их эффективность не зависит от климата. Оборудование меняет показатели воздуха, что нельзя сделать при естественной схеме. Если помещение полностью запечатано от сквозняков, при одновременной работе вытяжки с колонкой, конвектором и котлом может случиться опрокидывание тяги, и угарный газ будет втягиваться в помещение.

Вытяжные, приточные и комбинированные

Для принудительной вентиляции используются электрические вентиляторы
Приточная установка монтируется в вентиляционном канале подачи свежего воздуха. Электрические вентиляторы обеспечивают постоянный поток для горения, что важно для котлов с открытой камерой, которые используют окружающую атмосферу. Для очистки наружного воздуха в этом канале ставится фильтр. Эффективно работает моноблочная схема с общим корпусом, где скомпонованы требуемые элементы.

Вытяжная вентиляция использует силу лопастного прибора, который ставится в удаляющем канале. В этом случае воздух подсасывается через организованный проход подачи. Вытяжная система уменьшает содержание углекислого газа в атмосфере котельной не только с навесным котлом, но и с напольным, или в котельной с твердотопливным агрегатом.

Комбинированная система удаления дыма и подачи кислорода относится к оптимальным решениям. Используются компрессоры и конденсаторы, устанавливаются вентиляторы в приточной и выходящей трубе. В системе взаимодействуют два потока, которые отличаются по назначению и химическому составу. Комбинированная модель для воздухообмена может задействовать любое число помещений в строении.

Первый этап предусматривает забор воздуха снаружи и вытяжку отработанного дыма, при этом очищается входящий и отводимый поток. Приточные клапаны заводского изготовления оборудуются сеткой, решеткой, лючком. Выходной люк не делается рядом с отопительным агрегатом, т.к. холодный воздух зимой может снизить эффективность работы котла.

В кухне вытяжная труба выводится в вентиляционную шахту стандартным способом и проходит сквозь чердак на кровлю. К комбинированным системам относится и коаксиальный дымоход, при котором в одной трубе удаляется дым и подается кислород.

Канальные или бесканальные

Бесканальная вентиляция проще монтируется, дешевле обходится
Бесканальный вид эффективно функционирует в котельных небольшой площади. Такая система устанавливается при размещении настенного газового котла в квартире, гараже, складских помещениях. Моноблок ставится на кровле, над зоной установки агрегата, размещается в стене, выводится в окно или под дверь.

Воздух подается:

• снаружи;
• из подпола;
• из-под потолочного пространства.

Бесканальная система требует немного электроэнергии (если совмещается с проветриванием), отличается простой установкой и стоит недорого. Вентиляция без каналов бывает естественной, механической, вытяжной и приточной.

Канальная вентиляция котельной отличается сложностью, но работает продуктивнее. Модели выбираются по мощности в зависимости от параметров котла и условий применения. Воздуховоды бывают круглого, квадратного, прямоугольного сечения, разного размера и диаметра. Коммуникации располагаются скрыто в стенах, за выступающими конструкциями, или используются навесные короба и трубы на высоте.

Как подобрать материал для вытяжки?

В этих целях может использоваться кирпич, оцинкованная и нержавеющая сталь и керамика. Рассмотрим подробнее каждый из них, а также изучим, какие ещё варианты предлагает рынок и инженерия.

Вытяжка из кирпичной кладки

Хотя кирпич и используется строителями при обустройстве вентиляции, его свойства не позволяют сэкономить на других материалах. Во-первых, кирпичная кладка недолговечна. Наиболее комфортными для неё являются условия постоянного контакта с горячими газами. В противном случае образуется конденсат, который приводит к её быстрому разрушению. Во-вторых, кирпичный дымоход трудоёмок в установке, имеет сложную конструкцию и неоправданно высокую стоимость. Поэтому если перед вами стоит задача обустройства дымохода для газового котла, лучше обратить внимание на другие варианты. Из кирпича в данной ситуации складывают шахту. Этот же вариант можно выбрать, если по каким-то причинам отопление дома газом сейчас невозможно, но в будущем планируется использовать именно его.

Если кирпичная кладка выбрана в качестве материала для шахты, то сам дымоотвод собирают из одноконтурных оцинкованных труб. Толщина их стенок подбирается с учётом температуры выходных газов.

Составные части дымохода внутри кирпичной шахты

Стальная вытяжка

В рассматриваемой ситуации очень удобны стальные трубы. Они просты в установке, если сравнивать их, например, с кирпичной кладкой. Толщину стенок выбирают в зависимости от нагрева. Газовые котлы вырабатывают достаточно горячий отходящий газ, порядка 400-450˚С, поэтому стенки в толщину должны составлять 0,5-0,6 мм. Однако подводные камни есть и здесь. Конечно, сталь устойчива к негативному воздействию конденсата. Но в среднем её износостойкость значительно ниже, чем, например, износостойкость керамических изделий. Кроме того, тонкостенные трубы быстро прогорают, если использовать их с твердотопливными устройствами, поэтому такой вариант не оптимален в случае использования разных типов нагревательных элементов в разный период времени. Сталь выбирают:

• при реконструкции;
• если не предусмотрено место для керамической вытяжки.

Так как стальные вентиляционные каналы зачастую портят экстерьер частного дома, их закрывают кирпичной кладкой или другими отделочными материалами.

Стальные трубы выпускают на рынок в двух вариациях — одноконтурными и двухконтурными. Второй вариант на жаргоне называют «сэндвич». Он состоит из двух труб, вложенных одна в другую, зазор между которыми заполнен огнеупорной базальтовой ватой. Толщина внутренней трубы определяется температурой выходных газов (напомним, что эта величина составляет 0,5-0,6 мм для рассматриваемых в статье устройств).

Устройство стального двухконтурного дымохода

«Сэндвичи» считают более экономичными среди всех стальных вариантов вытяжки. Такой вывод напрашивается сам, если взять в расчёт хорошую теплоизоляцию, повышающую коэффициент полезного действия отопительного прибора.

Двухконтурные стальные дымоходы делают из нержавеющей и оцинкованной стали. Оба металла комбинируются в «сэндвичах», так как использовать только нержавейку экономически нецелесообразно. Разница между оцинкованной и нержавеющей сталью заключается в более высокой стойкости последней к конденсату, что негативно сказывается на её цене. В остальном свойства этих двух материалов не уступают друг другу.

Критически важно, чтобы внутренняя часть двухконтурной конструкции была сделана именно из нержавейки, материал внешней части особой роли не играет. Это обусловлено свойствами цинка. Его нагрев выше, чем на 419,5°С, опасен. В этой ситуации металл окисляется, дальнейшая химическая реакция приводит к выделению ядовитых паров. Всё становится ещё хуже при повышенной влажности, которой не избежать при вводе в эксплуатацию газового котла. Поэтому при покупке сэндвич-конструкции обратите на это внимание.

В принципе, двухконтурный дымоход можно сделать самостоятельно, не имея при этом особых навыков. Для этого трубу из нержавейки заверните в огнеупорный теплоизоляционный материал. При выборе последнего можно обратить внимание на базальтовое волокно, керамзит или полиуретан. Затем всё вместе поместите в оцинкованную трубу большего диаметра.

Схема монтажа стальной вытяжки

Особенности установки вентиляционного столба из стали:

• Сегменты собираются методом «труба в трубу» по порядку, начиная с нижнего;
• Для удобства последующей чистки столба предусмотрите достаточное количество ревизионных колодцев;
• Для устойчивости стеновые кронштейны крепятся приблизительно с шагом в 150 см;
• При проектировке обратите внимание на горизонтальные сегменты — они не могут быть длиной более 1 метра, если не предусмотрена принудительная тяга.

Вентиляционный канал из нержавеющей стали

Керамическая вытяжка

Этот вид вытяжки наиболее универсален, поэтому является идеальным вариантом, если планируется переход с газового топлива или на него. Они удобны в чистке, устойчивы к загрязнениям, за счёт высокой газоплотности и к агрессивным химическим соединениям, поэтому можно не волноваться за попадание ядовитых веществ в жилые комнаты. И, конечно, керамика долговечна.

Но есть и минусы. Керамические трубы обладают высокой впитываемостью влаги. Если вы остановили свой выбор на них, придётся обеспечить хорошую внешнюю вентиляцию и снабдить конструкцию конденсатоотводчиками, иначе вложенные силы и средства не оправдают себя.

В дымоходах керамика в одиночку не используется. Чтобы максимально использовать её положительные свойства, она комбинируется с минватой и камнем. Проще говоря, керамическая труба заворачивается в изоляционный материал, а затем помещается в керамзитобетонную оболочку.

Структура керамического дымохода

Конструкция керамической вытяжки

Структура коаксиальной вентиляции

При проектировке вентиляции для газовых котлов обратите внимание на компактную конструкцию «труба в трубе», или, иначе — коаксиальный дымоход.

Принцип работы коаксиальной вентиляционной системы

Составные части коаксиального дымохода

Коаксиальные системы, в силу своих особенностей, подходят для теплогенераторов с закрытой камерой сгорания (коим и является газовый котёл). Кислород, необходимый для горения, попадает по внешней трубе, а отходящие газы удаляются по внутренней. Такая конструкция имеет свои преимущества:

• безопасность (отходящие газы охлаждаются холодным воздухом, циркулирующим во внешней трубе);
• поступающий воздух нагревается и повышает КПД котла;
• высокий КПД означает, что коаксиальная конструкция экологичнее других;
• можно использовать с прибором на кухне (располагается снаружи помещения и не влияет на комфорт в нём).

Особенности монтажа коаксиального дымохода

• нельзя использовать горизонтальный коаксиальный дымоход, если не планируется установка принудительной тяги;
• постарайтесь обойтись не более, чем двумя коленами;
• если котлов несколько, формируйте для каждого отдельный дымоход, совмещение нежелательно.

Принцип работы

Принцип работы канальной приточной вентиляции
Оборудование представляет собой установку вытяжной или приточной вентиляции для обработки воздушных потоков и подачи его в помещение котельной. Устройство является компонентом системы отопления и часто подключается к центральной трубе. Воздух поступает напрямую с улицы или через магистраль воздуховодов. Сложная система состоит из металлических коробов или труб, между которыми монтируются функциональные приборы. Наружные элементы защищаются от атмосферного действия.

Рабочие элементы системы:

• Вентилятор с двухфазным электрическим двигателем подает воздух в котельную или в общую воздуховодную магистраль.
• Фильтры очищают воздух, используются грубые виды или способ электростатического осадкообразования. Грубые элементы ставятся перед тонкими фильтрами, защищают их от поломки и легко заменяются.
• Нагревательные или охладительные приборы изменяют температуру поступающего потока. Применяется тепловые насосы, электронагреватели или испарители.

Балансировочные устройства, амортизация и шумоизоляция в системе устраняют вибрацию и снижают звучание при работе. Колебания изолируются и гасятся препятствиями, а вентилятор ставится на опоры из пружин.

Плюсы и минусы двух систем

Естественная вентиляция

Для оборудования такой вытяжки самостоятельно не нужно особых навыков, при этом она обладает целым рядом достоинств:

1. Отсутствие механизмов делает такой воздухообмен надежным и долговечным.
2. Нет необходимости тратиться на приобретение приборов.
3. Простота в работе.
4. Бесшумность в момент эксплуатации.

В свое время такая вытяжка вполне отвечала своим требованиям, но с появлением нового газового оборудования, взгляд на это поменялся.

При этом обнаружились следующие существенные недостатки:

• Зависимость оптимальной циркуляции воздуха от времени года и климатических условий.
• Невозможность регулирования воздушного потока.
• Проникновение посторонних частиц через систему.

Рекомендуем ознакомиться: Вентиляция коровника

А также при понижении поступления воздуха появляется вероятность повышения влажности в помещении.

Искусственная вентиляция

Искусственная вытяжка является лучшим вариантом при устройстве газовых котельных, так как:

Есть возможность самостоятельной регулировки подачи воздуха

Важность данной вентиляции в закрытых помещениях. Приятный микроклимат в комнате

Возможность регулирования воздухообмена с помощью пульта. Независимость от погодных условий.

Если в доме котел с коаксиальным выводом, то встроенный вентилятор в нем автоматически создает благоприятную атмосферу для проживания человека.

Единственным недостатком такой системы можно признать довольно высокую стоимость этой установки.

Требования к вентиляции в частном доме с настенным газовым котлом

По требованиям для котельной должен быть обустроен отдельный выход вентиляции
Правила выбора и установки вентсистемы содержатся в СНиП 2.04.05 – 1991. Внимание уделяется воздухообмену, который должен происходить не меньше 3 раз за час. Для естественного притока в оконном проеме нужно сделать форточку, а под дверью должна быть щель около 2 см или внизу полотна просверливаются отверстия.

Требования к вентиляции в газовой котельной:

• вывод дыма и подача свежего воздуха осуществляется по изолированным каналам, чтобы кислород не контактировал с продуктами горения;
• площадь окна для подачи наружного воздуха не должна быть меньше 1/30 от площади пола котельной;
• настенный котел монтируется рядом с выводом дымового канала и вентшахты;
• если ставится коаксиальная система труб, делается выходное отверстие и техническое — для ремонта и чистки дымохода.

В частном доме вентиляция в бойлерной всегда должна быть с открытыми лючками, чтобы воздухообмен совершался постоянно. Газовщики перед запуском отопления проверяют прокладку канализации, водопровода, отопления и соответствие этих систем норме. Газоотвод обязательно утепляется, высота потолков не должна быть ниже 2,2 м.

Эксплуатация

При работе систем вентиляции газового котла расчетные температурные режимы, кратность воздухообмена для жилых зданий, где установлены газовые котлы, должны согласовываться с действующими нормативами СНИП, правилами пожарной и санитарно-гигиенической безопасности.

Естественная приточно-вытяжная система вентиляции обязана гарантировать выведение нужного объема воздуха из всех комнат при температурах на улице +5 С и ниже. При работе принудительной вентиляции с использованием газовых калориферов не разрешается допускать разбежность по объему притока и вытяжки более чем на 10%, в одну или другую сторону. Оголовки основных вытяжных шахт вентиляции для газовой котельной в частном доме в системах с естественной циркуляцией воздуха оборудуют дефлекторами. Антикоррозионная защитная окраска металлических труб, и их конструктивных элементов выполняется не чаще 1 раза в 3 года.

Профессионально выполненная вентиляция в частном доме с автономным отоплением — это не роскошь, а жизненная необходимость.

Она призвана обеспечивать не только приток свежего воздуха, но и отвод в атмосферу вредных, ядовитых дымовых газов, образующихся в процессе работы котла. От качества ее работы будет зависеть здоровья окружающих, поэтому лучше поручить ее монтаж специалистам.

Устройство вентиляционной системы

Вентиляционный канал должен располагаться недалеко от газового котла

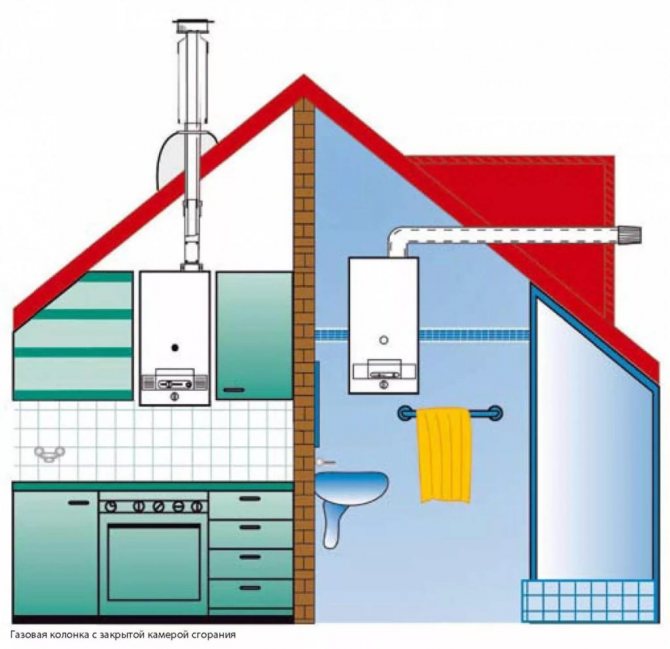

Для отопительного агрегата с закрытой топкой оптимальным является коаксиальный дымоход, который содержит два изолированных канала в одной трубе. Внутренняя труба служит для вывода продуктов сгорания, а по наружной камере поступает кислород.

При устройстве вентиляции соблюдают правила:

• к дымоходной трубе подключаются не больше двух видов газового оборудования;
• вентиляционная шахта плотно изолируется;
• система подачи и отвода выполняется из материалов, которые не горят;
• очистительный канал делается на 25 см ниже основного;
• от горизонтальной трубы дымоудаления до потолка должно быть не меньше 20 см;
• выход вытяжки изолируется от холода жаростойкими материалами.

Для настенного котла с открытой топкой устраиваются отдельные трубы подачи воздуха и отвода дыма, при этом отверстия предусматриваются друг напротив друга. Система оборудуется обратным клапаном для предотвращения опрокидывания тяги.

Естественное и принудительное проветривание котельной

По способу обновления воздушного пространства выделяют естественную и искусственную (или принудительную) вентиляцию.

Естественная вентиляция функционирует без использования вентиляторов, её эффективность обусловлена исключительно естественной тягой, а, следовательно, погодными условиями. На силу тяги влияют два аспекта: высота вытяжного столба и разница температур между помещением и улицей. При этом температура воздуха на улице обязательно должна быть ниже той, что в помещении. Если это условие не соблюдается, возникает обратная тяга и проветривание котельной не обеспечивается.

Принудительное проветривание предусматривает установку дополнительных вытяжных вентиляторов.

Обычно эти виды комбинируются в одну вытяжную систему котельной. При её расчёте важно учесть, что вытягиваемый на улицу воздух по объёму должен быть равен нагнетаемому в помещение. Чтобы обеспечить выполнение этого условия, устанавливают обратные клапаны.

Установка вентиляции

Отверстия вентшахты закрывают решетками из металла или пластика, декоративные элементы крепятся дюбелями. Лопастной или осевой вентилятор монтируют в отверстии с помощью саморезов. Перед облицовкой плиткой на стенах делают разводку питающих проводов, чтобы не прокладывать их по отделке. Если вентилятор будет работать периодически, для его пуска ставится выключатель, может применяться специальный временной таймер.

Для прохода трубы в стене делается отверстие с небольшим уклоном (стекание конденсата) в наружную сторону стены. Кирпич сверлится дрелью, а бетон разбивается с помощью перфоратора или отбойника. Воздуховод вставляется и теплоизолируется с помощью термостойкого материала (минеральная вата или пена для монтажных работ). С наружной стороны ставится вентиляционная решетка.

Что нужно учесть для организации вытяжки в жилище

Если вы в своем жилище решили установить вытяжку, выводящую отработанный воздух наружу, вы можете столкнуться с некоторыми правовыми аспектами этого процесса.

Для обустройства вытяжки необходимо проделать отверстие, по которому будет выходить воздух, а также настроить вывод этого воздуха. Возникает два вопроса: можно ли проделывать сквозное отверстие в стене многоквартирного дома и разрешено ли выводить грязный воздух за пределы квартиры?

Если диаметр отверстия не превышает 200 мм, то для него не требуется разрешение. Такие отверстия разрешено проделывать для вентиляции и кондиционирования помещений. Однако выводить вытяжку в такое отверстие не получится – по закону это может нарушать комфорт соседей, в чье окно может выходить ваш отработанный воздух. Прежде чем устанавливать вытяжку, необходимо спроектировать вытяжной канал и пройти процедуру согласования.

Самым простым и удобным вариантом считается вытяжка с вытяжным каналом в стене.

На видео показано, как правильно организовать вытяжной канал:

Организация оттока и притока воздуха

Диаметр вентиляции выбирается исходя из мощности котла
Диаметр трубы определяется по мощности котла. При котле на 30 кВт предусматривается размер не больше 20 см. Слишком высокое или низкое расположение отверстий ведет к замедлению обмена воздуха. Если выход дымовой трубы расположен ниже конька кровли, через отвод будет поступать холодный поток, а продукты горения не будут удаляться.

Дымоход может быть оборудован:

• горизонтально;
• с подъемом и изгибом;
• вертикально в потолок с изгибом;
• вертикально напрямую через крышу.

Желтое пламя горелки и большой объем копоти говорит о недостаточном уровне кислорода, поэтому нужно применить вентилятор для подающей системы.

Подбор и монтаж оборудования

Подбор оборудования будет зависеть, прежде всего, от следующих факторов:

• Площади котельной;
• Допустимого расстояния до сгораемых устройств;
• Типа помещения (отдельное помещение, отдельно стоящее помещение или уже имеющееся – например, кухня или чердак);
• Бюджета (например, моноблочная вентиляция существенно тише, чем другие виды, но она обойдется дороже)

Сами котлы при этом бывают:

• Газовые;
• Твердотопливные;
• Пеллетные (на пеллетах, по сути, это твердотопливные котлы);
• Дизельные;
• Электрические;
• Комбинированные (использующие несколько методов).

Комбинированные котлы отличный вариант в доме, где случаются перебои с электричеством или с подачей газа Источник brjansk.buyreklama.com
В настоящее время, чаще всего в частных домах используются газовые котлы, и речь идет о котлах малой мощности. Обусловлено это сравнительно низкой ценой газа в газифицированной местности, и удобстве использования такого метода отопления (температура горения ниже, что позволяет применять в производстве более дешевые материалы). Для его установки понадобится разрешительная документация. Кроме того, котел одновременно с нагреванием воды (с бойлером) можно установить только для помещений до 200 м2.

Какие должны быть двери в котельной

Если это отдельное помещение в жилом доме, то двери ведущие из топочной должны быть огнеупорными. Это значит, что они должны сдерживать огонь на протяжении 15 минут. Под эти требования подходят только сделанные из металла

Фабричные или самодельные — не столь важно, лишь бы по параметрам подходили

Если же в топочной сделан выход на улицу, тут должны стоять неукрепленные двери. Причем в СНиПе написано «слабо укрепленные». Это необходимо для того чтобы при взрыве коробку просто выдавило взрывной волной. Тогда энергия взрыва будет направлена на улицу, а не на стены дома. Второй плюс легко «выносимых» дверей — газ сможет свободно выходить.

Двери в котельную продаются сразу с решеткой в нижней части

Часто в проекте ставят дополнительное требование — наличие в нижней части двери забранного решеткой отверстия. Оно необходимо для обеспечения притока воздуха в помещение.

Процесс монтажа

Дымоход может иметь как внутреннее (в доме), так и внешнее расположение (вне дома). Рассмотрим процесс монтажа каждого варианта.

Вне дома

• Присоединить горизонтальный участок сэндвич трубы, который пройдёт через стену к патрубку котла;
• изолировать этот участок и само отверстие в стене;
• прикрепить тройник с ревизией и установить заглушку;
• нарастить последующими звеньями трубу до нужной высоты. В качестве крепёжных элементов используются кронштейны, которыми труба крепится к стене с шагом от 2 м;
• присоединить сверху конструкции конусообразный наконечник;
• усилить стыки хомутами;
• окрасить поверхность трубы термостойкой краской.

В доме

• разметить места выхода дымохода в перекрытиях и кровельном покрытии;
• вырезать проёмы в конструкциях;
• соединить патрубок котла с переходным адаптером;
• присоединить тройник и ревизию;
• прикрепить лист стали и установить основной кронштейн;
• нарастить трубу до нужной высоты;
• в месте перехода перекрытий монтировать защитную конструкцию (проходной патрубок) из оцинкованной стали, в которой нужно вырезать отверстие чуть больше диаметра дымохода. Затем заготовку одевают на дымоход и крепят её к стенкам проёма в перекрытие;
• зафиксировать дымоход стенными кронштейнами и усилить стыки с помощью хомутов;
• установить защитный наконечник сверху трубы.

Выходной участок вентканала над кровлей должен возвышаться:

1. над коньком кровли или парапетом не менее, чем на 0,5 м, если дымоотводная труба находится на расстоянии не более 1,5 м от парапета и верхнего ребра крыши;
2. выше конька или парапета или быть на их уровне, если труба на расстоянии 1,5 — 3 м от конька и парапета;
3. быть не ниже условной линии, проведённой от конька под углом 10º — если высота флюгарки относительно конька более 3 м;
4. над плоской кровлей не менее, чем на 50 см.

Смотрите видео по устройству дымохода:

Помещение для котельной

Газовое оборудование подключают непосредственно в помещении котельной. Относительно дома топочные могут располагаться:

• внутри — встроенные;
• рядом на отдельном фундаменте — пристроенные;
• на некотором расстоянии — отдельностоящие.

В соответствии с местом расположения к помещениям предъявляют определенные требования, направленные на обеспечение безопасности при эксплуатации.

Встроенные

Внутри дома согласно СНиП разрешено устанавливать газовое оборудование мощностью до 350 кВт. Котлы до 60 кВт можно размещать в любой комнате. Как правило, это кухня или помещение бытового назначения. Более мощные теплогенераторы располагают на первых или цокольных этажах, в подвале.

Потолок в помещении не должен располагаться ниже 2,5 метров. Вентиляцию рассчитывают на трехкратную замену воздуха в течение часа, то есть сечение вентканалов должно обеспечивать скорость естественной циркуляции количества воздуха, равного тройному объему комнаты.

Размер оконного проема за вычетом переплетов должен соответствовать требованию по безопасности при взрыве. В соответствии с ним площадь легкосбрасываемых конструкций, в данном случае это остекление, рассчитывают из условия 0,03 м² на 1 кубометр помещения.

При мощности теплового агрегата свыше 150 кВт помещение оборудуют отдельным выходом. Независимо от характеристик котла оставляют проход по фронту не менее 1 м.

Пристроенные помещения

Пристроенную котельную с тепловыми агрегатами мощностью до 350 кВт размещают вдоль глухой стены дома. От ближайшей дверного или оконного проема отступают не менее 1 метра. Конструкции топочной не должна жестко примыкать к фундаменту, стенам и крыше жилого дома.

Материал для стен котельной выбирают с учетом минимального предела огнестойкости — 0,75 ч. Конструкции не должны гореть или поддерживать горение.

Высота котельной внутри — не менее 2,5 м. Оборудование размещают так, чтобы было удобно его обслуживать. Размер свободной площадки перед котлом — 1х1 метр.

Пристроенные помещения оборудуются отдельным выходом наружу. Дверь должна открываться на улицу.

Обязательно естественное освещение. Площадь остекления — не менее 0,03 м³ на 1 м³. Вытяжка должна поддерживать часовой трехкратный воздухообмен.

Дверь, ведущую в жилой дом, выполняют из несгораемых материалов. Она должна соответствовать третьему типу пожарной безопасности.

Установка газового котла в кухне

При установке на кухне газовой плиты, водонагревателя и котла мощностью до 60 кВт, к помещению предъявляются требования:

При установке газоиспользующего оборудования руководствуются паспортом предприятия-изготовителя. Стены должны быть из несгораемых материалов, а расстояние до агрегата — не менее 20 мм.

Допускается устанавливать котлы возле стен из сгораемых материалов при условии, что поверхность защищена асбестовым листом толщиной 3 мм и кровельной сталью или штукатуркой. В этом случает от ограждающих конструкций отступают не менее 30 мм. Изоляцию выводят за габариты оборудования по высоте и ширине на 10 и 70 см.

Полы под котлом также защищают от возгорания. На них укладывают листы асбеста и металла таким образом, чтобы их границы превышали габариты корпуса и выступали на 10 см со всех сторон.

Особенности строительства дымохода

Правильное обустройство вентиляционной системы в котельной с газовым оборудованием не может происходить без дымохода. Он должен отвечать таким требованиям:

1. Дымоход должен защищать пространство комнаты от пыли, гари и грязи. Следует позаботиться о максимальной герметичности самой трубы. С этой целью применяют двухслойную технологию дымохода из металлического короба и асбестоцементной трубы.
2. Высота уличной части дымохода должна располагаться выше максимальной точки кровли. Минимальное расстояние от конька кровли – 2 м.
3. Диаметр вентиляционной шахты дома делают большим, чем размер вытяжной трубы самого котла. Для каждого типа оборудования существуют собственные стандарты расчетов.

Особенно это касается нужного диаметра вытяжной системы. Для газовых котлов, мощность которых не превышает 30 кВт, целесообразно использовать трубу до 130 мм. Если котел 40 кВт – 175 мм, а при 55 кВт – 195 мм

Если же мощность оборудования превышает показатель в 80 кВт, важно установить трубу с диаметром 230 мм

Для строительства вентиляции своими руками важны и другие особенности. При выборе конструкции для дымохода лучшим вариантом будет листовая сталь. Подойдут листы из нержавейки или оцинковки. Сама конструкция должна быть простой без препятствий, ее толщина должна быть равная в любом ее участке, а со стороны котельной делается ревизионное окно.

Отвод продуктов сгорания от нескольких котлов

В правилах эксплуатации систем отопления указывается, что при использовании нескольких газовых котлов для каждого из них необходимо подключение к отдельному дымоходу. Однако если такие котлы устанавливаются в уже построенных домах, допускается более гибкий подход: несколько напольных или настенных агрегатов могут использовать коллективную вытяжную систему при условии соблюдения расстояния между местами ввода продуктов сгорания в 75 см по высоте. При этом площадь сечения дымохода должна быть не меньше площади самого широкого выходного патрубка всех подключенных котлов.

Монтаж дымохода для газового котла — не менее важная процедура, чем выбор самого теплового агрегата или расчет и проектирование трассы системы отопления. При соблюдении всех приведенных в статье правил вы получите эффективную и безопасную систему отвода отработавших газов, которая обеспечит комфорт и уют в вашем доме, какие бы морозы ни бушевали за окном.

Как выбрать вид дымохода

Выбор дымохода газового котла для нашего пользователя с ником gladiator был непростым, слишком много всего нужно было учесть, исходные данные никак не позволяли прийти к оптимальному результату.

Можно выложить дымоход из кирпича и потом вставить в него гильзу из нержавейки, но пол из плит перекрытия по расчету нагрузку от кирпичного дымохода просто не выдержит;

Можно поставить дорогую керамическую дымоходную систему от известного .

Можно сделать сэндвич, но если внутри здания, но как обезопасить междуэтажные перекрытия и потом не думать, какая там температура; и как понять, когда пора демонтировать трубы из стены, менять систему? Можно сделать внешний дымоход, но жалко портить облик частного дома.

GladiatorУчастник FORUMHOUSE

Раньше для газового котла делали простую оцинковку или кирпичный дымоход, а теперь не знаешь, из чего выбрать.

Эксперты нашего портала при выборе дымоотвода газового котла рекомендуют учитывать:

• вид камеры сгорания, мощность котла;
• конструктивные особенности дома;
• разумное сочетание цены и качества.

Выбор котла зависит от вида камеры сгорания газа.

Открытая топка часто встречается у напольных газовых котлов. Таким устройствам нужна неизменно хорошая тяга, и здесь предпочтительнее кирпичный и керамический дымоход; хотя сэндвич подойдет тоже. И надо учитывать конструктивные особенности здания: кирпичный дымоход трудно монтировать и он гигроскопичный; а керамический дымоход очень тяжелый.

Закрытая камера сгорания. По мнению наших экспертов, таким устройствам нужен коаксиальный дымоход или сэндвич.

Сэндвич для газового котла выглядит универсальной моделью, его советуют все.

Алексей ТелегинПользователь FORUMHOUSE

Под газ — нормально сендвич, но лучше из кислотостойкой 316-ой стали.

Теплов и СуховПользователь FORUMHOUSE

Для газового котла в домашнем использовании сэндвич из 316 стали прослужит очень и очень долго. А вот котел смените.

Но лучше выбирать дымоход для котла вместе со специалистом – это более ответственный и взрослый подход. Как говорят наши эксперты, подход к выбору дымоходной системы для газового котла должен быть комплексным, должны учитываться «проект/монтаж/эксплуатация». И желательно, чтобы все выполнялось под руководством приглашенного профессионала.

TraksПользователь FORUMHOUSE

Дымоход вам назначат газовщики, отразят в проекте. Но кроме специалиста, который будет делать приемку выполненных работ здесь необходим сторонний профи.

Ответы на любой сложный дымоходный вопросы можно получить вот здесь: «Консультации по нормам устройства и правилам. Есть вопросы по дымоходам-спрашивайте».

Нормативно-правовая база РФ

Монтаж вентиляционных систем обязателен вне зависимости от типа используемого отопительного оборудования (п.9.38 СНБ 4.03.01-98). Установка отопительного и вентиляционного оборудования производится под надзором представителей газовых служб.

Если при пусковых испытаниях будут выявлены недочеты системы вентиляции и технические несоответствия проектной документации, во вводе в эксплуатацию системы отопления будет отказано.

В задачи инспектора газовой службы входит визуальный осмотр оборудования, проверка функций безопасности, управления и произведение контрольных замеров окиси углерода. При необходимости собственник помещения может потребовать у инспектора предоставить сертификаты-разрешения на работу с анемометром или СРО

Вентиляция обеспечивает постоянный интенсивный приток свежего воздуха. Функционирование вытяжных систем регламентируется рядом нормативных актов.

Законодательные акты и ГОСТы

Нормативно-правовая база, касающаяся вентиляции и кондиционирования газового оборудовании, достаточно обширна. К этим НПА относятся:

• ФЗ №384;
• Постановление Правительства №1521 об обеспечении на обязательной основе соблюдения 384-ФЗ;
• Постановление Правительства №87;
• Постановление Правительства №410 о мерах безопасности по содержанию газового оборудования;
• СНиП (II-35-76, 2.04-05);
• СанПиН 2.2.4.548-96. 2.2.4;
• Стандарты и рекомендации АВОК в области вентиляции и т.д.

Но законодательные акты могут меняться, поэтому при монтаже вентиляционного оборудования для обустройства газовой котельной следует отслеживать их последние редакции в официальных источниках.

Все стандарты и нормативы, которые будут применяться при проверке вентиляционного оборудования, можно уточнить в газовой службе своего населенного пункта

Также все вентилируемые системы в помещениях с котельным оборудованием должны соответствовать следующим ГОСТам и СП:

• ГОСТ 30434-96;
• ГОСТ 30528-97;
• ГОСТ Р ЕН 12238-2012;
• ГОСТ Р ЕН 13779-2007 о кондиционировании и вентиляции в нежилых зданиях;
• ГОСТ 30494-2011о микроклимате в жилых и общественных постройках;
• СП 7.13130.2013 о требованиях при обеспечении противопожарной безопасности;
• ГОСТ 32548-2013 (межгосударственный стандарт);
• СП 60.13330.2012 (относится к СНиП 41-01-2003) и т.д.

На основании этих нормативных актов должна составляться проектная документация. Чтобы она не противоречила официальным требованиям и стандартам, необходимо на этапе разработки проекта провести тепловые расчеты и вычислить основные параметры вытяжной системы.

Сертификация вентиляционного оборудования

При покупке устройств вытяжки и поставки свежего воздуха следует проверить их документы. На вентиляционное оборудование, реализуемое на территории РФ, в обязательном порядке оформляется декларация соответствия.

Этот документ подтверждает то, что устройства соответствуют всем актуальным требованиям Таможенного Союза, изложенным в следующих технических регламентах:

• ТР ТС 004/2011 о применяемом низковольтном оборудовании и безопасности его эксплуатации;
• ТР ТС 020/2011об электромагнитной совместимости используемой аппаратуры;
• ТР ТС 010/2012 о безопасности машин и оборудования.

Это декларирование продукции является обязательным, но помимо него производитель или импортер вентиляционного оборудование может пройти официальную процедуру добровольной сертификации на соответствие стандартам ГОСТ. Наличие такого сертификата, полученного на добровольной основе, свидетельствует о высоком качестве продукции и надежности производителя.

Добровольный сертификат соответствия на воздуховоды можно запросить при покупке вентиляционного оборудования для газовой котельной. В нем указываются все технические характеристики продукции

Но добровольная сертификация требует дополнительных капиталовложений, поэтому на ней нередко экономят. В соответствие с ФЗ №313 и Постановлениями Правительства №982 и №148 обязательная сертификация вентиляционного оборудования упразднена.

Где лучше установить?

Расчет вентиляции котельной начинается с того, в какой части жилища находится отопительное устройство.

Расчет вентиляции в котельной зависит от того, где именно находится отопительное устройство

• в отдельно стоящем здании;
• на мансарде;
• в пристроенной части дома;
• в отдельной комнате, отведенной под такое оборудование.

Котлы, которые работают на сгорании сжиженного газа, запрещено располагать в подвальных помещениях. Удельный вес самого газа намного выше обычного воздух, поэтому если произойдет протечка, то его распространение по подвалу может привести к возгоранию. Для частных домов современные газовые отопительные системы требуют трехкратного воздухообмена, который будет максимально быстро и эффективно удалять переработанный газ из пространства жилища.

В соответствии с нормами приточная вентиляция в котельной с газовым оборудованием является необходимостью. При мощности более чем 30 кВт рассматривать необходимость монтажа котлов в жилой части дома запрещено. Котел мощностью менее 30 кВт может располагаться на кухне.

Решив установить такой котел, следует убедиться, что все требования соблюдены: площадь комнаты должна быть не меньше 15 квадратных метров, а высота потолка – 2 метра. В кухне или в другой комнате должны быть окна, площадь которых равна минимум 3 кв. см на 1 куб. м пространства.

Вентиляция газовой котельной обязана обеспечивать комфорт и безопасность

Поэтому важно следить над организацией процесса качественного притока чистого воздуха. При расположении котла на кухне, межкомнатная дверь располагается с зазором между полом (не менее 1 см)

А само отопительное оборудование должно устанавливаться рядом со стеной, защищенной от воспламенения. Минимальный зазор между устройством и простенком – 1 см.

Как сделать вентиляцию для газовой колонки

Для устройства вентиляции в помещении, где установлена газовая колонка, нужно обязательно предусмотреть дымоход. Обычно он выполнен из гофрированной металлической трубы. Наиболее выгодный и эффективный вариант — коаксиальный дымоход. Он прослужит долгий срок, и его монтаж не составляет труда. Требования к параметрам помещения, где устанавливают коаксиальную дымоходную трубу, минимальны. Все необходимые расчёты, связанные с установкой такого дымохода, зависят от мощностных характеристик газового прибора. Устройство вытяжки на кухне для газового котла очень ответственное мероприятие, от которого зависит безопасность жильцов.

Комплект дымохода для газовой колонки включает следующие элементы:

• колпак, защищающий конструкцию;
• проходной патрубок, которым отделяют трубу от стены;
• крепёжные элементы;
• переходники от трубопровода к колонке;
• смотровое окно для проверки состояния дымоходной системы;
• ёмкость для сбора конденсата.

Диаметр дымохода должен быть одинаковым по всей магистрали. Его размеры указывают в инструкциях производители газовых колонок.

В длину такие дымоходы обычно 400 см и более. В регионе с морозными зимами дымоходы утепляют. Когда устанавливают вентиляцию в частном домовладении, верхний конец трубы выводят на 100 см выше кровли.

Монтаж дымохода выполняют согласно нормативам СНиП:

• у газовой колонки должен быть отдельный дымоход;
• труба для отвода дыма должна быть смонтирована герметично для исключения протечек угарного газа;
• материал, из которого сделана труба, должен быть устойчив к влаге и перепаду температур;
• дымоходная труба не должна провисать, крепёж должен быть жёстким;
• когда выполняют монтаж, главная цель — добиться равномерной тяги, поэтому трубы должны быть гладкими (трубы с квадратным сечением лучше не применять).
• для хорошей тяги дымоход ставят вертикальным способом;
• конденсат и сор собираются в специальном люке, который устраивают в нижней части дымохода.

Этапы монтажа дымохода:

1. В стену монтируют проходной патрубок. С наружной части стены к патрубку прикрепляют колено в 90 градусов.
2. Внутри помещения прикрепляют отвод от колонки.
3. Снаружи устанавливают дымоходную трубу, соединяя патрубки хомутами.
4. По всей высоте стены равномерно распределяют крепёжные элементы.
5. После того, как будет завершен процесс крепления трубы к стене, следует убедиться, что дымоход нигде не провисает. Обычно для крепежа хватает шага в 200 см.
6. На верхнюю часть трубы одевают укрывной зонт.
7. В нижней части трубы следует оборудовать сборник для конденсата.
8. Проверяют тягу. Если пламя от спички клонится в сторону трубы, всё сделано правильно.
