Душевой трап под плитку своими руками. Особенности выбора и монтажа

Самостоятельно обустраивая гигиенические помещения на даче, в доме, квартире, мы чаще всего стремимся не сэкономить, а переделать пространство под личные требования. Потому нередко выбираем не готовые предложения, а ставим трап для душа в полу под плитку и сооружаем уникальную душевую кабинку. При всем желании добиться идеального результата не все из нас знают, как выполняется эта работа. Согласны?

Мы поделимся с вами всеми тонкостями и нюансами устройства душевой без привычного поддона и стандартных конструкций. Расскажем вам о видах сантехнических трапов, ориентирах их выбора и материалах, требующихся для реализации идеи.

В представленной нами статье есть все ответы на вопросы самостоятельных мастеров и заказчиков услуг бригады строителей. Подробно описан процесс собственноручного сооружения душа. Существенно облегчат знакомство с информацией схемы, фото и видео-подборка.

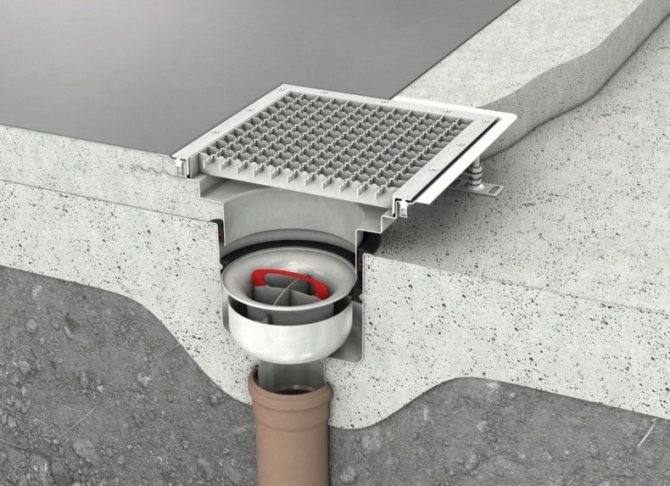

Трап для душа – назначение устройства

В ходе ремонта и оформления в ванной комнате очень многие делают ставку на душ. В некоторых помещениях габариты позволяют вместить ванную и душевую кабину, есть и такие комнаты, где оптимальным вариантом является именно душ. Чтобы с максимальным комфортом принимать водные процедуры, и при этом рационально использовать квадратуру большинство покупателей выбирают душевой трап.

На современном рынке сантехнического оснащения сливной трап для душевой комнаты пользуется невероятной популярностью. По своей сути душевой трап является одним из элементов канализационной системы, который предназначен для отвода воды и используется под душ в кабинах без поддона. Монтируется такая водяная конструкция в пол. Встраиваемый в душевую зону трап оснащен встроенным адаптером, который по типу воронки поглощает поток воды за счет скрытых заслонок.

Видео описание

Следующее видео показывает модель пластикового трапа для душа:

Завершающие работы

В смонтированный корпус трапа помещается сифон. Сверху подкладывается уплотнительное кольцо из резины, на которое ставится декоративная решётка. Учитывается высота финального полового слоя в виде плитки. Важно аккуратно нарезать плитку в местах стыков и использовать специальный плиточный клей. Сушится покрытие в течение 2 суток. Завершается установка трапа для душа в полу под плитку устранением швов между плитками.

Разнообразие и виды душевых трапов

При изучении рынка сантехники можно сбиться с толку, ведь для оформления душевого уголка представлен большой выбор трапов. Сливы отличаются между собой по стилю исполнения, материалам, дизайну и форме. Выделяют следующие разновидности душевых трапов:

по типу конструкции дренажного канала – с сухим, мокрым или съемным затвором;

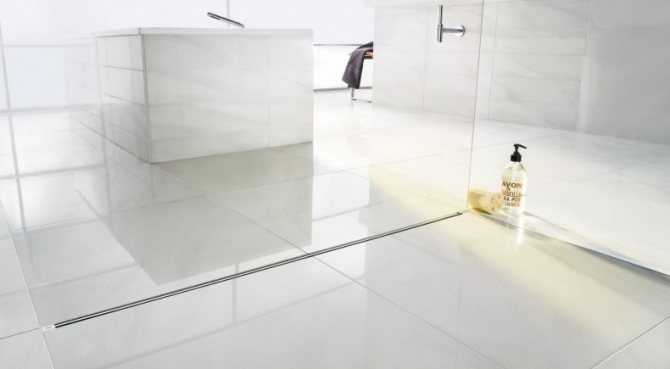

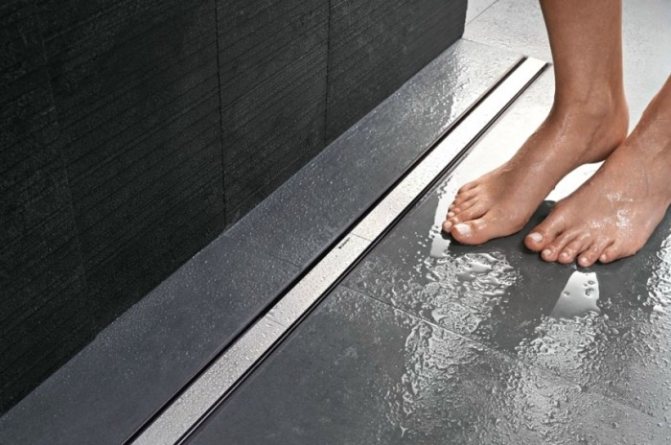

по форме исполнения – линейный для монтажа под стеной, точечный трап для установки по центру душевой зоны, угловой;
по типу водоотвода – трапы, ориентированные вертикально или горизонтально;
по материалу изготовления корпуса – чугунный, латунный, полипропиленовый;
исходя из пропускной способности – канальные трапы могут пропускать за одну минуту от 5 до 30 литров используемой воды.

Материалы для выполнения работ

Перед началом работ важно запастись всеми необходимыми инструментами и материалами. Все что куплено на скорую руку обычно не отличается хорошим качеством. А при сооружении такой конструкции экономить не стоит. И так, понадобятся:

Трап для душа.
Материалы для обустройства опалубки.

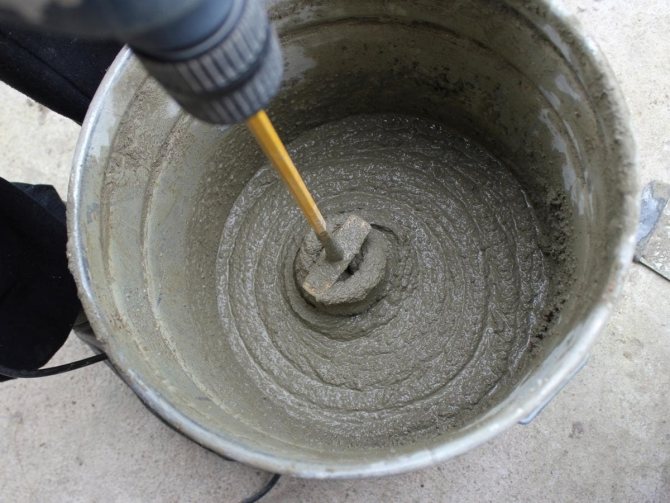

Перфоратор с насадкой для замеса раствора.
Цемент.
Песок.
Емкости для раствора.
Направляющие для создания уклона.
Правило.
Плитка.
Клей для плитки.

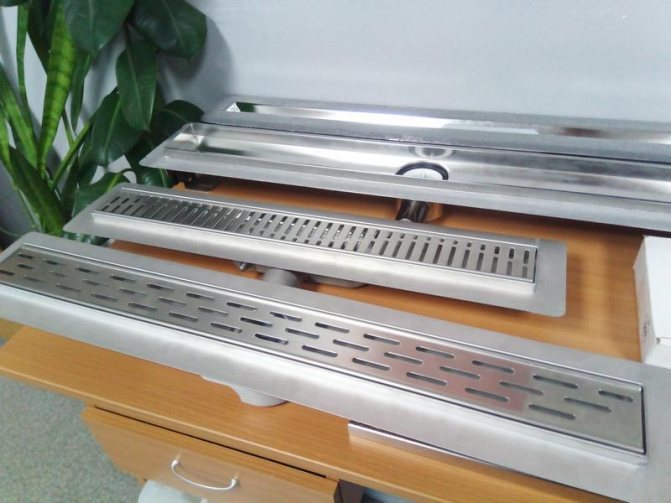

Чем отличается трап от лотка

Если говорить простыми словами, то душевой трап от лотка отличается размерами и внешним видом. Трапами называют водоотводящее устройство, с квадратной или круглой решёткой. Душевой лоток — это водоотводящий жёлоб, с прямоугольной решёткой.

Так как у лотков больше площадь решётки, то и площадь сбора воды с пола у них больше. Многие люди думают, что если душевой лоток больше трапа, то и вода в него будет уходить быстрее. Однако это не совсем так. Чуть позже я объясню почему.

Сборка сливного узла

Перед установкой следует рассчитать место установки сливного отверстия, чтобы во время укладки плитки не возникли сложности. Декоративные элементы некоторых трапов имеют такие же размеры, что и плитка. При правильном расположении отверстия, решетка заменит одну из плиток.

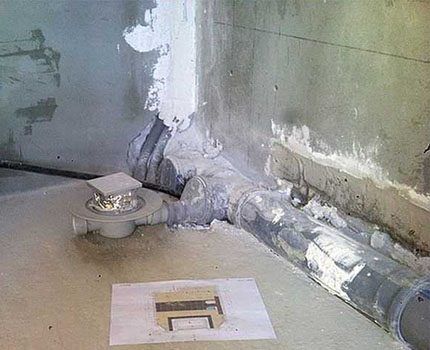

Отвод врезается в канализационную трубу, все стыки и соединения обязательно промазать сантехническим герметиком. Если требуется теплоизоляция, то можно уложить на бетонное основание пола пенополистирол, вырезав на нем контуры конструктивных деталей сантехники.

Как вариант, можно сделать теплый пол, проложив специальный подогревающий кабель. Из-за небольшой площади, ограниченного времени работы расход электроэнергии будет незначительным.

На что обратить внимание при выборе

При выборе душевого лотка или трапа я рекомендую определить бюджет. Можно купить лоток за 5 000 рублей, а можно за 80 000 рублей.

При этом по характеристикам они будут примерно одинаковыми. Ниже я напишу свой рейтинг трапов и лотков исходя из своего опыта работы с ними.

Если вы не хотите, купаясь в душе стоять по щиколотку в воде, то вам нужно определить расход воды из душа в ванной комнате. У меня была ситуация, когда я человеку смонтировал лоток для отвода воды.
А он потом поставил тропический душ, и вода не успевала в отверстие для слива в полу уходить. Чтобы заменить трап, пришлось бы ломать кафель, а заказчик этого не захотел.
Я ему ещё на этапе монтажа канализации несколько раз говорил, чтобы он определился с душевой системой, чтобы я смог посчитать водоотвод. А он отмахивался и говорил, что потом с женой купит трап и душ. Вот и купил. Ну хоть ко мне претензий у него не было, понимает, что сам виноват.

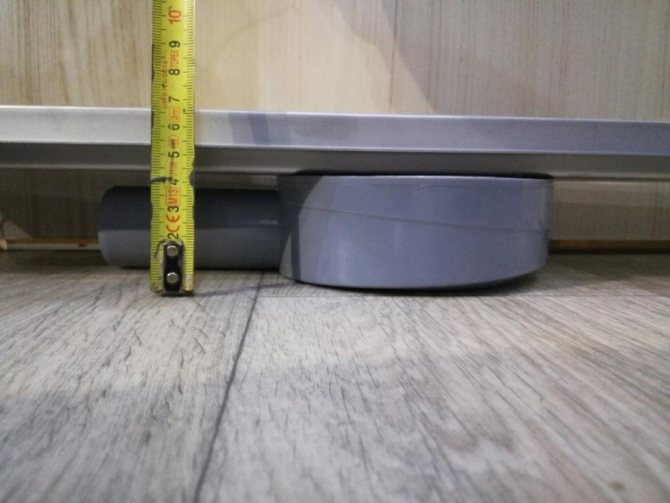

Сейчас у нас строится много каркасных домов. А трапы для каркасников не продают. За границей их большое разнообразие, а к нам их никто не возит. Не знаю с чем это связано. Поэтому в каркасные перекрытия приходится встраивать трапы и лотки, предназначенные для установки в стяжку.

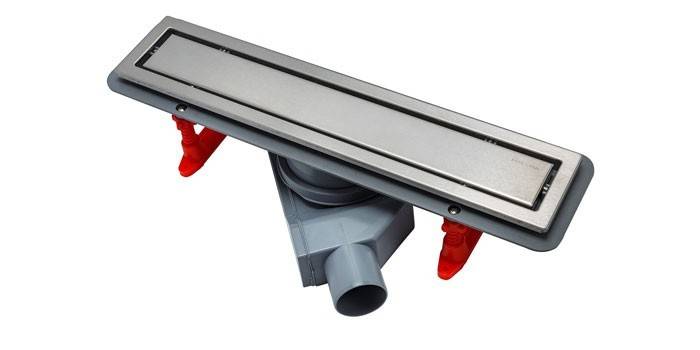

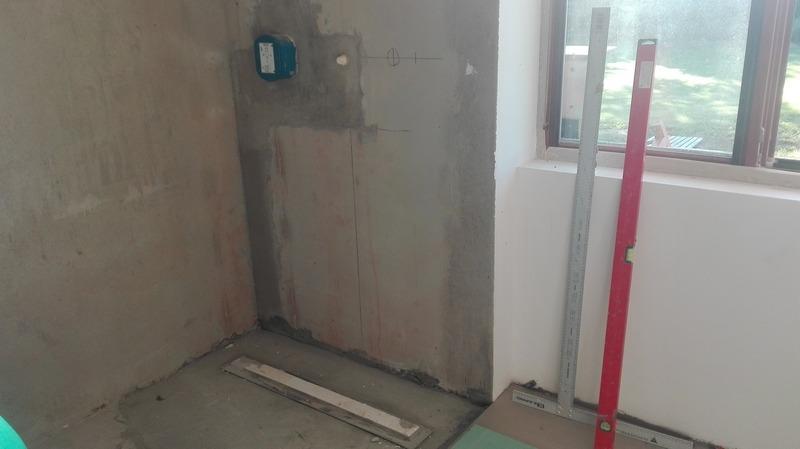

Пристенный

Название	Цена в рублях	Характеристики	Плюсы	Минусы
TECElinus 15101090 90	24090	Диаметр слива – 5 см, длина внешней части – 84 см, ширина – 7,5 см, цвет – хром, форма – прямоугольная, тип затвора – мокрый, размещение – ниже уровня пола, материал слива – нержавейка, общая высота монтажа – 9,5 см, пропускная способность – до 48 л/мин., нагрузка – до 300 кг, масштаб регулировки – 3 см.	Регулируется по высоте, отличный дизайн, хорошее качество.	Высокая стоимость, масштаб регулировки меньше, чем у аналогов.

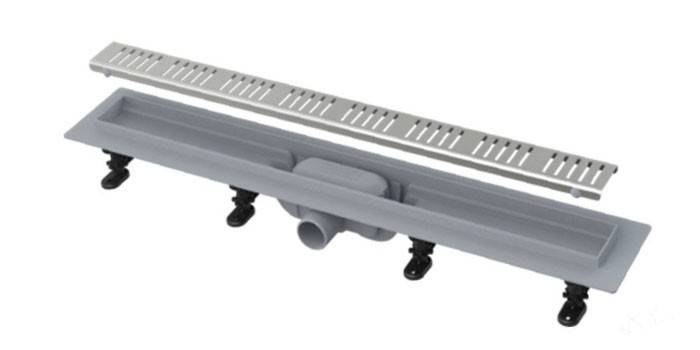

AlcaPlast APZ10-Simple 550	5450	Диаметр слива – 4 см, длина внешней части – 55 см, ширина – 6 см, цвет – матовый, хром, форма – прямоугольная, тип затвора – сухой, размещение – вровень с полом, материал слива – пластик, общая высота монтажа – 7,5 см, пропускная способность – до 28 л/мин., нагрузка – до 300 кг, масштаб регулировки – 3,5 см.	Демократичная стоимость, регулируется по высоте, хорошо подходит для небольших помещений.	Небольшая длина, пропускная способность, малый диаметр слива.

Щелевой

Название	Цена в рублях	Характеристики	Плюсы	Минусы
Advantix Vario 704360	19627	Тип – укорачиваемый с дизайн-вставкой, цвет вставки – хром, материал – пластик, габариты – 30-120 см, монтажная высота – 95-165 см, пропускная способность – 0,4-0,8 л/с.	Самоочищающаяся конструкция сифона, регулируется по высоте, грязеуловитель снимается, неплохой диапазон пропускной способности, можно укорачивать.	Стоит очень дорого.
Pestan Confluo Premium Line 650	11990	Диаметр слива – 8 см, длина внешней части – 65 см, ширина – 7,5 см, цвет – матовый, хром, форма – прямоугольная, тип затвора – мокрый, размещение – вровень с полом, материал слива – пластик, общая высота монтажа – 7,1 см, пропускная способность – до 48 л/мин., нагрузка – до 300 кг, масштаб регулировки – 4,6 см.	Приемлемая цена, регулируется по высоте, есть грязеуловитель.	Относительно небольшая длина.

Точечный

Название	Цена в рублях	Характеристики	Плюсы	Минусы
AlcaPlast APV3444	2280	Длина и ширина – 15х15 см, цвет – хром, серый, матовый, форма – квадратная, диаметр слива – 14 см, затвор – мокрый и сухой, размещение – вровень с полом, монтаж – рядом со стеной, диаметр подключения – 7,5 см, допустима нагрузка – 300 кг, пропускная способность – до 62 л/мин, слив – пластиковый, масштаб регулировки – 10 см.	Оптимальные размеры, хорошее качество, возможность регулировки по высоте.	Нет.

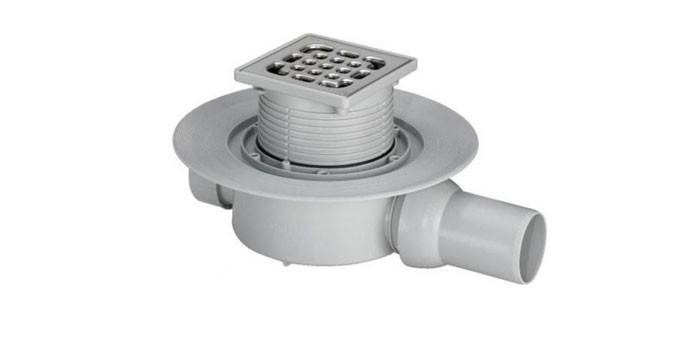

Viega 557119	1880	Длина и ширина – 10х10 см, цвет – серый, хром, форма – квадратная, диаметр слива – 14 см, затвор – мокрый, размещение – вровень с полом, монтаж – около стены, диаметр подключения – 5 см, допустимая нагрузка – 300 кг, пропускная способность – до 36 л/мин, слив – пластиковый, есть съемный гидрозатвор.	Дешевле аналогов, неплохое качество изготовления.	Небольшая пропускная способность, отсутствует информация по регулировке высоты.

Нержавейка или пластик

Часто мне встречаются заказчики, которые уверены, что душевой трап или лоток из нержавейки самые лучшие. У меня противоположное мнение. Я считаю, что корпус трапа или лотка должен быть из пластика.

Нержавейка — это сталь, в составе которой есть хром. Именно слой оксида хрома CrO, делает сталь нержавеющей. Когда люди купаются под душем, то используют бытовую химию (шампуни, гели для душа и т.д.).

Кто знает, как и за сколько времени эти вещества повредят хромое покрытие? Правильно, никто этого не знает. А как только слой оксида хрома будет повреждён, то нержавейка тут же начнёт ржаветь.

А пластиковому корпусу лотка или трапа это не грозит. Мне встречались заказчики, которые говорили, что пластик хрупкий, а вот нержавейку точно не сломаешь. Не знаю, как спорить с такими людьми, я за свою жизнь ещё ни разу не видел, чтобы корпус дренажного канала сломался после установки.

Если лоток или трап вмонтирован в бетон, то он с ним практически одно целое. Наверное молотком можно корпус разбить, а вот ногой, даже прыгая на нём вряд ли.

Если корпус водоотводящего устройства вмонтирован в каркасное перекрытие, то сломать его тоже вряд ли получится. При условии, что трап или лоток правильно и по инструкции смонтированы.

Укладка стяжки

Перед созданием стяжки необходимо все границы пола и стены закрыть. Один из вариантов – демпферная лента, лучше самоклеящаяся. Она плохой проводник тепла, не впитывает влагу и безразлична к температурным скачкам.

После проклейки ленты можно приступать к укладке замешенной цементно-песочной смеси. Уложенный раствор выравнивается с помощью правила (большая линейка). Если не уложены рейки, придется делать уклон в сторону отверстия (достаточно 1 см на 1 м пола).

Монтажная инструкция по шагам

Если дом только строится, никаких осложнений по поводу того, как делать слив в душе, не возникает. Бетонный монолит пола позволяет смонтировать вертикальный канализационный отвод. А в квартире многоэтажки толщины стяжки недостаточно даже для устройства горизонтального отвода, поэтому уровень пола потребуется приподнимать на 10-15 см.

А в эксплуатируемых домах сначала приходится снимать полностью старое покрытие и убирать мусор. На оголившемся основании должна остаться только канализационная труба. Скорее всего, она чугунная, и срок ее эксплуатации давно закончился. Лучше всего такую трубу заменить новой пластиковой, в которую и будет выведен патрубок от трапа.

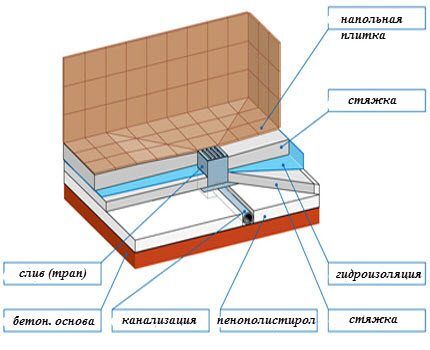

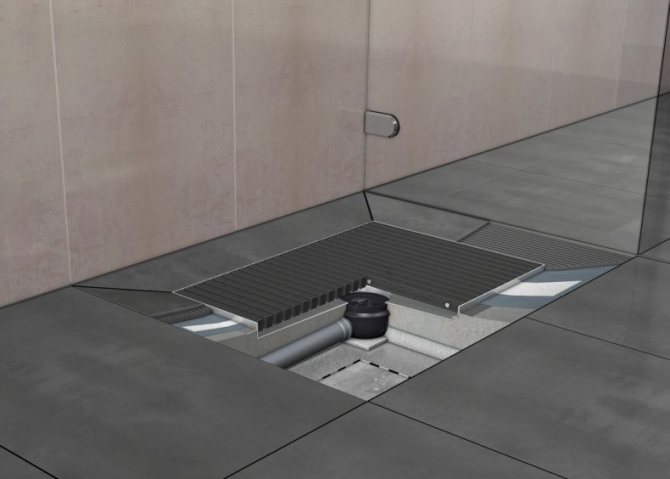

Пол похож на слоеный пирог. Он состоит из нескольких слоев стяжки и гидроизоляции. Дополнительно можно проложить теплоизоляцию. Желательно, чтобы плитка, покрывающая пол сверху, была с эффектом антискольжения

Инструменты и материалы для работы

Расходные материалы:

песок;
цемент;
пенополистирол;
демпферная лента;
изопласт;
плиточный клей;
кафель;
герметик;
строительный скотч;
затирка;
пластиковые трубы;
трап в полной комплектации;
винты.

Набор инструментов и приспособлений:

уровень, линейка и рулетка;
карандаш или маркер;
терка;
мастерок;
шпатель;
нож и ножницы;
плиткорез или кусачки;
отвертки и ключи;
правило.

Подготовка основания для устройства трапа

Этап 1 — прокладка отводной трубы в канализацию. Отводную трубу трапа врезаем в канализацию с необходимым уровнем уклона (2 см должно приходиться на погонный метр) и заливаем контур соединения пастой-герметиком. При необходимости объединяем слив из душа с другими сливами — из кухни, стиральной машины.

Для обеспечения эффективного отвода стоков длина отводной трубы должна быть как можно короче и не иметь изгибов. Убедитесь, что уклон трубы в сторону канализации достаточный ( 2%)

Этап 2 — расчет высоты стяжки (предварительная разметка). Выполняем следующие действия:

устанавливаем нивелир так, чтобы он показывал ось отводной трубы в канализацию;
выставляем трап на 1,5 см выше отводной трубы (ориентируемся на оси);
перемещаем луч на высоту решетки трапа;
добавляем толщину решетки и еще 1-1,5 см на высоту уклона для нормального стока воды (из расчета 1 см на погонный метр);
от линии, обозначающей высоту установки решетки, вверх откладываем добавочную высоту и перемещаем на новую отметку луч нивелира.

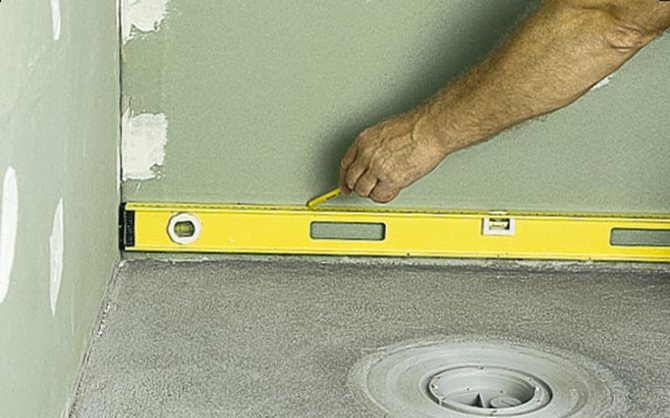

Осталось отметить карандашом или маркером проекцию луча на стене – это и есть та высота, на которую надо поднимать пол в душевой кабине.

Этап 3 — подготовка основания. Делаем на этом этапе черновую стяжку:

очищаем пол, заделываем трещины, устраняем повреждения и неровности;
исходя из того, что в основную стяжку будет заложен пенополистирол в 5 см толщиной, а сама стяжка не может быть менее 3 см, откладываем на стене от метки (см. предыдущий пункт) вниз 8 см и получаем новую метку — это верхний край черновой стяжки;
заливаем стяжку — для снижения веса и нагрузки на перекрытия используется легкий бетон (пенобетон, керамзитобетон) или пеноблоки с скреплением их армирующей сеткой и цементно-песчаной заливкой слоем в 3 см.

Вдоль стен кладем демпферную ленту для создания «плавающего» эффекта и защиты стяжки от возможного растрескивания. Сушим стяжку как положено по строительным нормам не меньше 14 дней, если в обустраиваемом помещении будет поддерживаться температурный фон режим не ниже стабильных +20º.

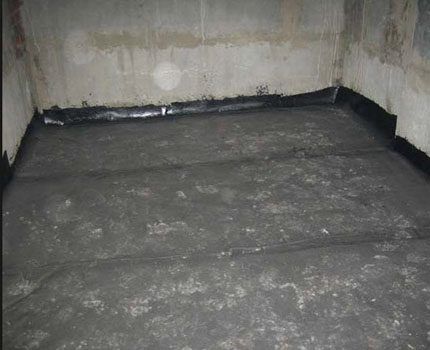

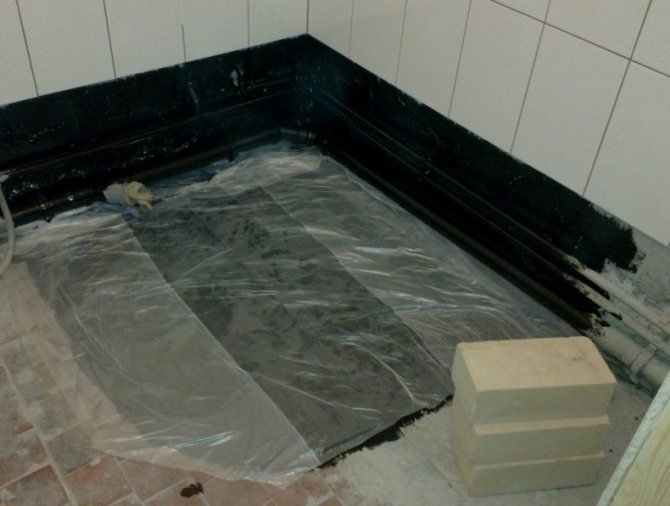

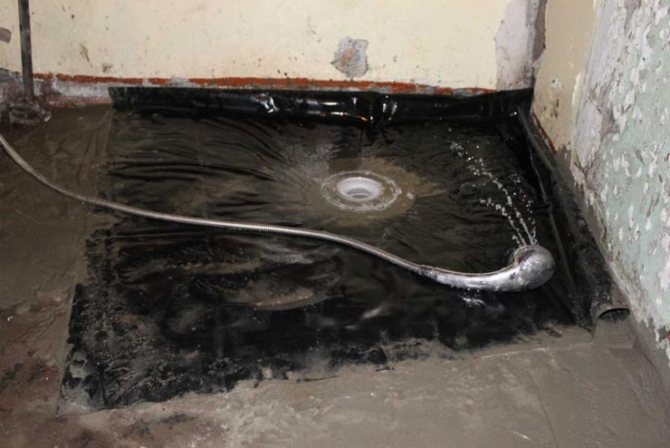

Этап 4 — гидроизоляционная обработка. Используем обмазочную гидроизоляцию — битумную или другую герметизирующую мастику. Наносим ее кистью в несколько слоев на всю поверхность с захлестом на стены. Тщательно обмазываем углы и стыки стен с полом — места наиболее вероятного распространения плесени и грибка.

Гидроизоляция не даст затопить водой нижерасположенные этажи и подвал, защитит от размножения патогенных микроорганизмов, появления излишней влажности, неприятных запахов

Мастика образует эластичную водонепроницаемую пленку. Для повышения надежности можно заклеить все стыки рулонным гидроизоляционным материалом, захватывая в высоту до 25-30 см, а сверху обмазать еще одним слоем мастики. Гидроизоляционную обработку следует повторить в дальнейшем несколько раз по мере наращивания слоев пола. Читайте далее, как правильно произвести гидроизоляцию под плитку в ванной.

Этап 5 — выбор места для размещения трапа. Экспериментируем с раскладкой плитки и выбираем место для размещения трапа так, чтобы общий вид пола выглядел эстетично. Сливная декоративная решетка должна располагаться симметрично относительно плитки и межплиточных швов.

Хорошо бы убрать одну плитку и на ее место вмонтировать точечный слив. Если плитка крупная, то трап размещают на стыке двух/трех/четырех элементов. Угловые и линейные трапы тоже рекомендуется совмещать с цельными плитками, избегая по возможности ненужной резки.

Установка и сооружение теплоизоляции

Этап 6 — установка трапа. Собираем корпус трапа, закрепляем его, вставляем выводящий патрубок, расположенный в нижней части, в отводную канализационную трубу.

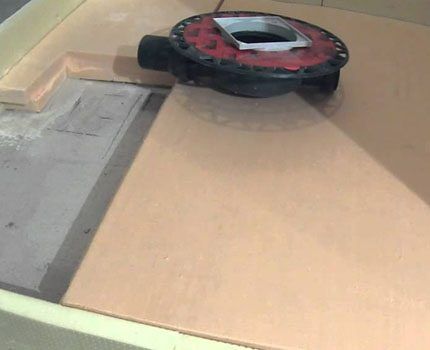

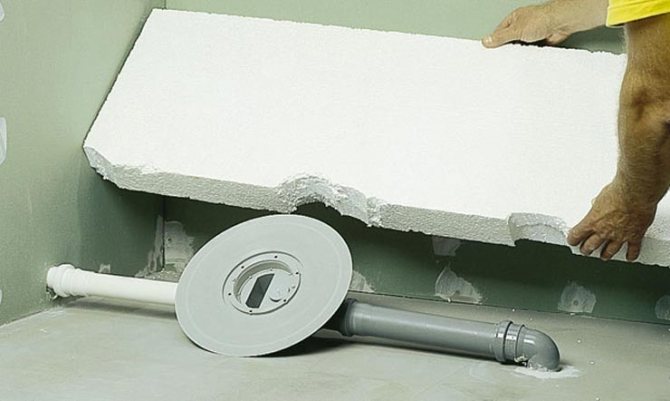

Этап 7 — создание теплоизоляционного слоя. Разрезаем листы пенополистирола на куски. Строго подгоняем линии кроя под контуры имеющихся канализационных компонентов, укладываем пенополистирол на пол. Благодаря теплоизолирующим свойствам пенополистирол будет препятствовать уходу тепла в стены.

Экструдированный пенополистирол отличается хорошими теплоизоляционными характеристиками, стойкостью к водопоглощению. Гидроизоляция с этим утеплителем сочетается любая, кроме битумных мастик, в составе которых есть органические растворители

По периметру также нужна демпферная лента, но лучше нарезать ее вручную из этого же материала, только меньшей толщины (3 см). Стыки между кусками пенополистирола заклеиваются скотчем, чтобы не проникал холод от бетона снизу.

Выполнение финишных работ

Этап 10 — сборка трапа. В корпус трапа помещаем сифон, примеряем декоративную решетку, подложив под нее резиновое уплотнительное кольцо.

Этап 11 — заливка третьего слоя стяжки. Решетку с трапа временно снимаем и прикрываем отверстие куском гидроизоляционного материала, чтобы не загрязнить внутренность трапа. Делаем последнюю стяжку аналогично предыдущей. При этом оставляем небольшой запас высоты, на которую можно уровень пола поднять на финальном шаге, укладывая плитку. Этот запас равен толщине плитки плюс 1-2 мм (припуск на клеевую прослойку).

Последняя сушка самая продолжительная. Стяжка должна вызреть, на что уходит в среднем 25-28 дней, но лучше выдержать полный цикл в 43 дня. При этом надо поддерживать умеренную влажность (в первые дни регулярно смачивать поверхность), температуру+20-22 °C, а также защищать помещение от сквозняков и прямого солнечного света.

Секрет правильного геометрического рисунка: 1) от периметра к трапу симметрично натягивают шнуры; 2) наклеивая каждую плитку, следят, чтобы ее края были параллельны стороне периметра или соответствовали вектору, заданному шнуром

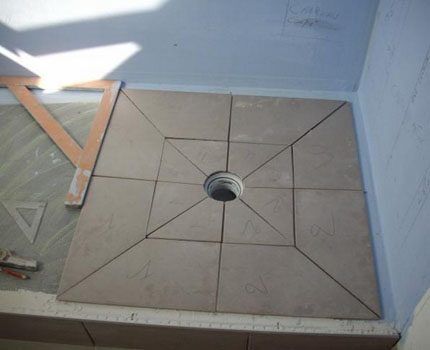

Этап 12 — укладка плитки. Укладываем плитку в направлении от трапа к стенам, используя плиточный клей и подрезая аккуратно в нужных местах. Сушим 1-2 дня.

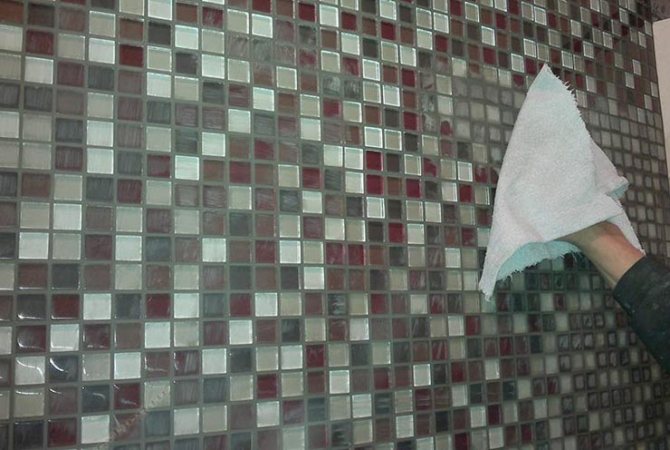

На этом монтаж душевого трапа, наконец, завершается. Осталось затереть межплиточные швы водостойкими затирочными материалами.

Видео описание

Как правильно нанести изоляцию смотрите в видео:

Устройство уклона полового покрытия и гидроизоляции

Готовый утеплитель с корпусом трапа закрывается армирующей сеткой для стяжки. Для слива воды важно обозначить уклон для слива. Поэтому устанавливаются специальные маячки, которые продаются в любом строительном магазине. Иногда, в комплектации трапа уже присутствуют такие направляющие планки, которые регулируются по длине. Собираются они в виде каркаса, который упрощает процесс заливки стяжки под определённым углом к сливу.

После установки маячков и необходимых замеров пол заливается раствором из цемента с песком. Сливное отверстие должно быть полностью покрыто раствором, на поверхности видимым остаётся только верх – фланец.

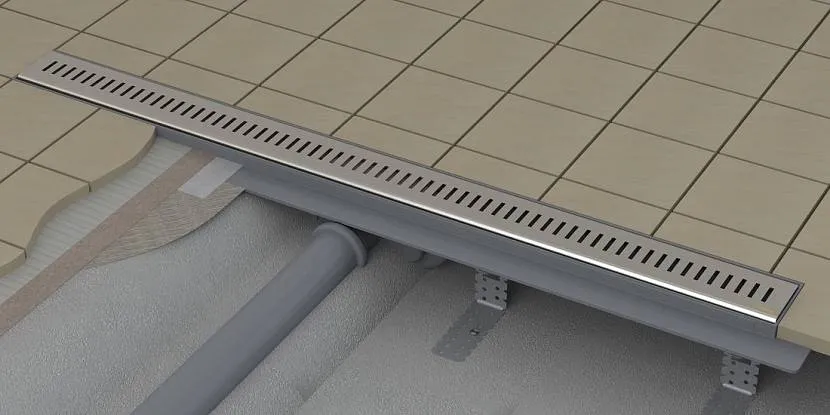

Легче всего уклон сделать к лоточному трапу за счёт его направления слива в одну сторону. К точечному сливу уклон обычно выполняется с 4 сторон, что технически сложнее. Сушится стяжка в течение 3-4 суток. На высушенную поверхность стелется гидроизоляционная подложка, обычно используется изопласт. При этом необходимо вырезать дырку для наружного отверстия и закрепить винтами материал по краям.

Полезные советы

При покупке сливного устройства следует выбирать модели с пропускной способностью минимум 1,5 л в секунду.
Составить оптимальную раскладку плитки нужно заранее при помощи компьютерной программы или вручную.
Размеры межплиточных швов не должны превышать 2-3 мм.
Решетку для трапа лучше выбирать металлическую, а не пластиковую. Стоит она дороже, зато прослужит дольше.
Затвердевающий в стяжке цемент рекомендуется периодически увлажнять и разравнивать теркой. Так поверхность получится более гладкой и крепкой.
Гидроизоляцию изопласт легко заменят жидкие обмазочные смеси – “Технопрок”, “Эластомикс”, “Эластопаз”.
Если в душевой планируется монтировать современную систему “тропический ливень”, есть смысл установить линейный трап. Он обладает наивысшими пропускными свойствами.

Душевой трап под плитку дает отличную возможность обустроить душевую в рамках ограниченного пространства. Он будет уместен в малогабаритных квартирах и помещениях, где попадание воды на пол неизбежно. При грамотно выполненных монтажно-строительных работах система будет работать стабильно и служить долго.

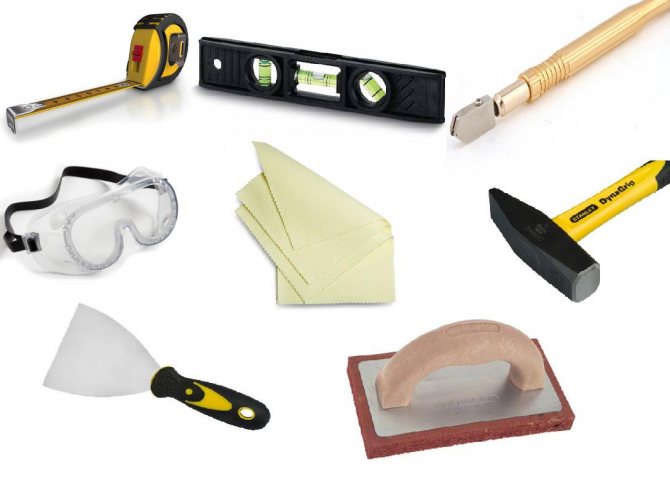

Какие инструменты понадобятся

Набор инструментов, который потребуется в работе, зависит от способа монтажа и выбранных материалов:

Обязательным инструментом является уровень. Он необходим для контроля уклона плоскости пола. Использовать можно обычный строительный уровень или высокоточное лазерное устройство.
Для нанесения разметки потребуется карандаш и рулетка.
Заранее потребуется приобрести сам трап и пластиковые трубы соответствующего диаметра (обычно он составляет 50 мм).
Если предстоит монтировать подиум, то потребуются блоки для бортиков, металлический профиль, листы ГКЛВ.
Обязательно потребуется материал для гидроизоляции. Он может быть рулонным или в виде мастики.
Если предстоит заливка стяжки, то потребуется сухая строительная смесь, емкость для приготовления раствора, насадка «миксер», правило, шпатель, терка.
Для утепления стяжки приобретают экструдированный пенополистирол. Также потребуется демпферная лента, которая монтируется по периметру помещения перед заливкой стяжки. Для ее фиксации к стене используют малярный скотч.
Для монтажа лицевого покрытия потребуется: керамическая напольная плитка, клей, крестики ПВХ, затирка, устройства для подрезки плитки.
Силиконовый водостойкий герметик.

керамическая плитка для ванной

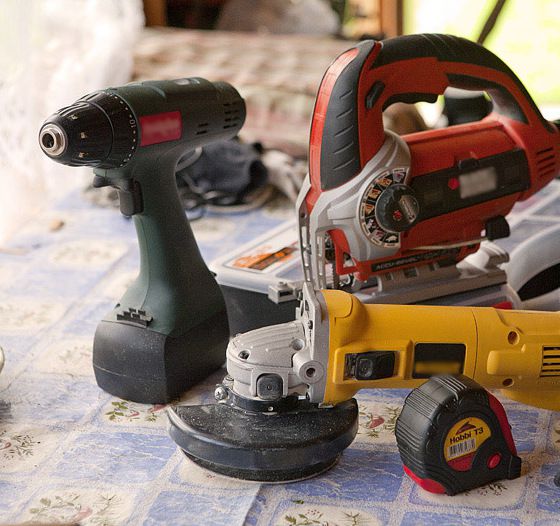

Инструменты для работыНабор инструментов, который потребуется в работе, зависит от способа монтажа
