При самостоятельной прокладке различных коммуникаций в панельном доме возникает вопрос, можно ли штробить его стены под электрическую проводку, водопроводные трубы, канализацию и другие коммуникации. Несмотря на высокую прочность бетонных конструкций таких зданий, неправильный подход к данной операции может привести к негативным последствиям – потере несущими конструкциями своих первоначальных характеристик, появлению трещин и различных деформаций. При очень грубом нарушении правил прокладки коммуникаций штробление может привести к постепенному разрушению панелей и плит перекрытий, что приведет в дальнейшем к обрушению стен или всего здания.
Существенные различия панельных домов
Здания этого типа собирают из крупных железобетонных блоков — панелей. На этапе производства в них отливают каналы для скрытой прокладки проводки.
Существует несколько разновидностей таких построек, 2 из них получили наибольшее распространение. Главное отличие — конструктивная схема.
Серия 1-464
Конструктивная схема объекта — перекрестно-стеновая. Это значит, что почти все внутренние стены являются несущими. Перегородки отделяют только санузел (2 шт.).
Эту серию узнают по окнам на межэтажной площадке в подъезде, повторяющим 2-створчатые квартирные.
Серия 1-335
Конструктивная схема — полукаркасная и каркасная (поздние модификации). Нагрузки несут колонны и продольные стены. Все поперечные являются перегородками.
Признаки этой серии — удлиненные окна на лестничной площадке и торцевые стены без балконов.
Из чего состоят несущие стены панельного дома
Панель представляет собой железобетонную конструкцию. В ней можно выделить несколько слоев.
Наружный слой
Защищает арматурный каркас от коррозии. Толщина зависит от расположения панели:
- внутреннее — 15 мм;
- наружное (ограждающая конструкция) — от 20 до 70 мм в зависимости от климатических условий.
Во втором случае на данный слой нанесена отделка — плитка, гравийный отсев и т.д.
Каркас из арматуры
Конструкция собирается из продольных и поперечных стержней диаметром 12-14 мм, скрепленных вязальной проволокой. Каркас воспринимает растягивающие усилия, на которые бетон не рассчитан. Прутья расположены там, где такие нагрузки являются наиболее интенсивными — вблизи поверхности стены или перекрытия сразу за наружным защитным слоем.
Разрушение арматурных стержней недопустимо.
Внутренний отделочный слой
Имеется на некоторых панелях. Толщина составляет 15 мм, материал — раствор той же марки прочности, что и в бетоне. Данный слой позволяет обойтись без оштукатуривания панели.
Защитный слой бетона
При отсутствии отделочного слоя за каркасом следует бетон толщиной 1,5 см. Его функция состоит в защите арматуры от коррозии.
Как различить отделочный и защитный слои
По причине применения в обоих случаях одинакового раствора распознать внешний слой невозможно.
Поэтому предполагают наихудший вариант: арматура расположена в 1,5-2 см от поверхности стены.
Соблюдение правил безопасности
При работе с инструментом одевайте резиновые перчатки и защитные очки
При использовании электромеханических инструментов нужно выполнять ряд требований правил техники безопасности:
- Работая с электроинструментом в помещениях с повышенной влажностью, обязательно нужно надевать резиновые перчатки и обувь на каучуковой подошве.
- Для защиты глаз нужно надевают специальные очки.
- Чтобы исключить проникновения цементной пыли в лёгкие работника, одевают марлевую повязку или респиратор.
- При выполнении такого вида работ помещение должно хорошо проветриваться.
- Нельзя перегревать инструмент. Время от времени нужно давать отдых электроинструменту.
- Во время перерывов в работе всю цементную пыль удаляют пылесосом. Если происходит мощное пылеобразование, то сопло включённого пылесоса во время штробления держат рядом с каналом.
Можно ли штробить стены и потолок
Федеральные и региональные нормы запрещают бить штрабы в несущих конструкциях. Ослабление сечения приводит к потере прочности, в результате чего здание или его часть может обрушиться. Для прокладки кабеля по потолку необходимо искать другой способ. В штроблении ригелей нет смысла: их закрывают декоративными накладками, за которыми удобно размещать провода.
В СНиП 3.05.06-85 имеется оговорка, разрешающая выполнять борозды в несущих конструкциях в случае согласования с автором проекта. В реальности это практически невозможно сделать.
Устройство борозд в перегородках разрешено.
Самодельный уловитель пыли для болгарки
Мастера часто прибегают к собственноручному изготовлению защитного кожуха на шлифмашину под пылесос. Такая завеса поможет отводить пыль. Для работы нужно взять:
- кастрюлю алюминиевую;
- измерительные инструменты;
- болгарку;
- краску.
Из нижней части кастрюли вырезается кожух по диаметру рабочего колеса болгарки. Здесь нужно точно просчитать глубину работы диска. От него зависит высота формируемого среза.
Из остатков кастрюли вырезают посадочную ось. На болгарку примеряют сечение вытяжного приспособления. Надежно крепят его.
По такому же методу собирают патрубок для шланга простого бытового пылесоса. Края готовой конструкции аккуратно, по единой линии загибают внутрь. Это нужно для прикрепления боковых стенок. Их можно сделать из любого материала (металлический лист и др.). Остается придать готовому приспособлению эстетичный вид: зачистить стыки и покрасить краской.
Перед началом штробления нужно обязательно разметить стены. Это необходимо для того, чтобы случайно не повредить старую проводку, арматуру несущих конструкций и не нарушить основные требования СНиП к проведению таких работ. Разметку делают при помощи уровня/линейки и строительного карандаша.
Законодательная база
Согласно ст. 7.21 КоАП РФ, штробление несущих конструкций квалифицируется как незаконная перепланировка. Жилищная инспекция принудит нарушителя сделать следующее:
- Заплатить штраф в размере 2,5 тыс. руб.
- Восстановить прочность поврежденных конструкций (п. 3 ст. 29 ЖК РФ).
Чтобы выполнить второе требование, мало заложить штрабу раствором. От этого несущая способность конструкции не восстановится. Потребуется принять специальные меры в соответствии с проектом усиления. Разрабатывать его имеет право только автор данного здания — это записано в законе. За такую услугу могут попросить до 800 тыс. руб.
В случае невыполнения предписаний жилищной инспекции квартира по решению суда может быть выставлена на торги (п. 5 ст. 29 ЖК РФ).
Нормы и ограничения
Для горизонтального штробления в перегородках СНиП 3.05.06-85 устанавливает следующие максимально допустимые параметры (мм):
- Глубину — 25.
- Ширину — 20.
- Длину — 3000 (суммарная).
Вертикальные борозды делают без ограничений.
Минимальные расстояния от штраб до конструктивных элементов (см):
- Плиты перекрытия (для горизонтальных каналов) — 15.
- Края проема (для вертикальных) — 10.
- Газопровода (для любых) — 40.
Устройство штраб по диагонали запрещено. Их делают параллельными углам здания.
Борозда для провода на участке от распредкоробки до электроточки может иметь только 1 поворот.
Чем заделать штробу
После всех работ все углубления заполняются для последующей покраски. Алгоритм операция следующий:
- Очищение борозды от пыли пылесосом.
- Качественное грунтование канавок. Они обрабатываются кистью, смоченной грунтовкой.
- Смачивание каналов водой (после тотального высыхания грунтовки).
- Заполнение канавок. Используется штукатурный состав, строительный гипс или монтажная пена для труб.
Возможно вас заинтересует
Как выбрать рабочих для ремонта квартиры 12 схем обмана при ремонте квартир На чем можно экономить при ремонте
Как сделать каналы в стеновых панелях
Правильный способ, не противоречащий техническим нормам, состоит в следующем:
- По поверхности конструкции прокладывают гофру с кабелем внутри.
- Наращивают стену с помощью штукатурки или гипсокартона.
В результате гофра окажется внутри фальш-стены. Недостаток данного способа состоит в потере полезной площади за счет увеличения толщины стены минимум на 2,5 см.
Технология штробления стен в панельном доме
Границы будущего канала вычерчивают карандашом или маркером. Оптимальная ширина — 2 см. Вертикальные участки удобно прокладывать по отвесу.
Необходимо убедиться, что штраба не пересекает действующие электрические линии. Если местоположение кабелей неизвестно, их отыскивают с помощью детектора проводки.
Дальнейшие действия зависят от того, какой инструмент имеется в наличии.
Перфоратор
В патроне фиксируют т.н. лопатку. Далее включают ударный режим и работают перфоратором как отбойным молотком, выбивая раствор.
При данном способе сложно контролировать глубину борозды. Поэтому следует действовать с предельной осторожностью и пользоваться ограничителем. За отсутствием такового на лопатку в 1 см от кромки наматывают изоленту.
Дрель и долото
Работы производят в следующем порядке:
- В патрон дрели устанавливают бур по бетону, переводят ее в режим ударного сверления.
- Выполняют серию отверстий глубиной 1 см вдоль будущей борозды. На дрель необходимо предварительно установить ограничитель.
- Долотом или зубилом выбивают раствор между отверстиями.
Молоток и долото
Наиболее трудоемкий способ. Долото упирают в стену и, нанося молотком удары по противоположному концу, выбивают бетон.
Ручная работа занимает много времени, но отличается деликатностью: мастер легко контролирует глубину канала.
Штроборез
Так называют специальный инструмент для штробления стен. Его вооружают 2 дисками, расстояние между которыми настраивают соответственно ширине борозды. Глубина погружения тоже регулируется.
Выполнив разрезы, оставшийся материал выбивают с помощью молотка и зубила. С целью уменьшения объема работ можно сдвинуть диски и еще раз пройтись инструментом вдоль канала.
Штроборез позволяет быстро создавать аккуратные ровные борозды. Но он представляет собой специализированное устройство, которое нецелесообразно приобретать ради одного раза. Рекомендуется поискать компанию или мастерскую, сдающую устройство в прокат.
Болгарка
Распространенная альтернатива штроборезу. Данному устройству присуща широкая сфера применения, поэтому оно имеется почти в любом домашнем хозяйстве.
Способ применения тот же: алмазным диском «по камню» выполняют надрезы на границах штрабы и внутри. Оставшийся бетон выбивают зубилом и молотком.
Недостаток метода — большое количество пыли.
Алмазные диски
Очень важная вещь при нарезании штроб и выпиливании ниш — это качество алмазных дисков. Здесь никогда нельзя экономить и стоит приобретать только известные бренды.
Даже если у вас стенорез или штроборез не Хилти, DeWalt а какой-то другой малоизвестной марки, покупайте только дорогую расходку. На более дешевых алмазных дисках, в первую очередь может сточить не само алмазное напыление, а элементарно вырвать посадочное место под крепежную гайку.
Если же покупка стенорезной машины для вас непозволительная роскошь, а перфоратор тем временем уже есть в наличии и ничего докупать не нужно, то работайте по старинке.
Со всеми секретами работы по высверливанию подрозетников, способами как не сломать коронки при прохождении арматуры, читайте по ссылке выше.
Штробление в перегородках
Предельную глубину горизонтальной борозды в перегородке ограничивают 2,5 см, ширину — 20 мм, длину — 3 м. Вертикальные штрабы режут без ограничений.
С целью экономии средств и времени рекомендуется выполнять сквозное отверстие и ставить 2 электроточки, выходящие на разные стороны перегородки. Это позволит проложить обе питающих линии в одной штрабе.
Дополнительные рекомендации
В панельных домах необходимо по возможности использовать штатные каналы, выполненные в панелях специально для прокладки проводов. Новые участки стремятся размещать следующим способом:
- В швах между стеновыми панелями и плитами перекрытий.
- В электроплинтусах.
- За подвесным потолком и гипсокартонной обшивкой на стенах. В профилях для ГКЛ имеются специальные отверстия для проводов.
За подвесным потолком и стеновой обшивкой из ГКЛ кабель прокладывают в гофре, прикрепленной к капитальным конструкциям дюбель-хомутами. Здесь допускается размещать линии по диагонали.
Порядок работ
Штробление стен проходит в несколько этапов — подготовительный процесс и непосредственно создание углубления.
Рассмотрим этапы подробнее:
- Освободите комнату от посторонних вещей. Уберите бытовую технику и мебель, подметите и помойте полы.
- Закройте проем влажной тряпкой, чтобы исключить попадание пыли в жилые помещения.
- Снимите обои, если они были на стенах.
- Проверьте участки, где лежала старая проводка. При выявлении таковой уберите ее или отступите не меньше 100 мм.
- Сделайте углубления с помощью выбранного инструмента (с учетом особенностей стен).
- Очистите борозды и выполните их грунтование.
- Дождитесь полного высыхания и уложите провода.
- Смочите углубление водой (в небольшом количестве).
- Заделайте углубление с помощью штукатурного раствора (строительный гипс) или шпаклевкой. Для большей надежности можно использовать армировочную сетку.
Помните, что штробы отличаются по целям применения. В них прокладываются не только провода, но и устанавливаются распаечные коробки, короба под розетки, трубы и выключатели.
Коробки для объединения проводов располагаются прямо под потолком, а углубления под розетки делается на высоте около 300 мм от нижней части комнаты.

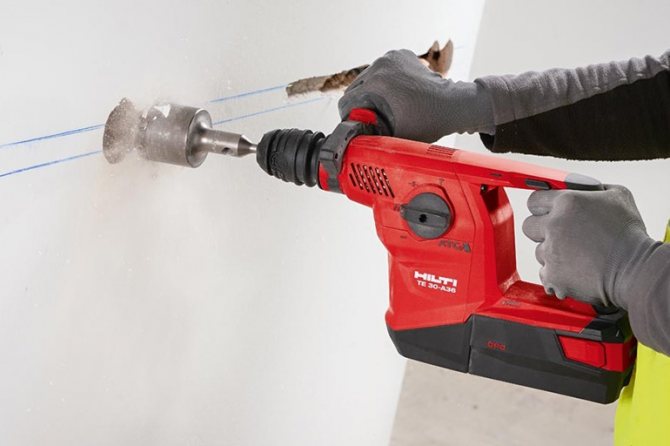

Для работы потребуется две воронки на дрель — одна на 65, а вторая на 85 мм. Они устанавливаются на дрель и помогают в изготовлении специальных отверстий. Иногда бывают ситуации, когда необходимо перенести розетку с изготовлением штробы.
