Монтаж электроустановочных изделий в современных помещениях не ограничивается какими-либо строгими рамками. Поэтому дизайнеры интерьеров довольно часто претворяют в жизнь оригинальные и эксклюзивные проекты. Однако, несмотря ни на что, существуют определенные нормы и правила, установленные ПУЭ, которые нужно соблюдать. По этим нормативным документам осуществляется установка розеток и выключателей по евростандарту. Основным отличием установки является расстояние каждой точки от пола.
Насколько это важно
Размещение электропроводки – одна из наиболее ответственных задач при ремонте жилища. В начале процесса рекомендуется решить, где будет располагаться техника, компьютерный стол, телевизор. Только так получится оборудовать розетки на удобном расстоянии. Составляя схему оборудования источников, также важно учесть размеры комнаты, общее количество розеток и выключателей.
От местонахождения разъемов зависит не только удобство их использования, но и внешний вид квартиры. Неправильно расположенные устройства способны испортить впечатление от ремонта. Установленный посередине комнаты разъем будет смотреться нелепо, и эксплуатация окажется неудобной.
Правила устройства электропроводки
При прокладке проводки к розеткам и выключателям необходимо соблюдать определенные правила:
- Разводка по комнате производится строго горизонтально, отступив 20 см от потолка.
- От монтажной коробки провод идет вертикально вверх.
- Соединение проводов происходит в распределительной коробке

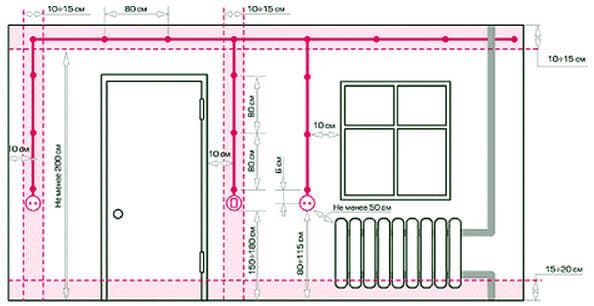

Примерная высота розеток от пола в комнатах
Для чего требуется такая четкость? Чтобы в любых условиях можно было понять, где и как проходит проводка. Если прокладывать ее произвольно — наискосок, по кратчайшему пути и т.п., через несколько лет никто не вспомнит, где и как проходят провода и вешая, например, новую полку, легко можно попасть в проводку. Придерживаясь этих нехитрых правил, вы всегда визуально сможете определить, где проходят провода — над розеткой или выключателем, независимо от того, какая их высота от пола.
На каком расстоянии устанавливают в комнате
Разберем европейские, советские варианты монтирования разъемов, узнаем высоту от пола.
Евростандарт установки
Этот термин стал популярным после внедрения определения «евроремонт». Некоторым пользователям удобно следующее расположение розеток и выключателей:
- выключатели на расстоянии 90 см от поверхности пола (проходя мимо и не поднимая руки, человек фиксирует освещение в помещении);
- монтирование электроисточников на высоте 3 см от пола (на таком расстоянии можно спрятать провода и удобно пользоваться бытовыми приборами).
При выборе евророзеток нужно знать, что диаметр штырей и длина между ними больше, чем у российских моделей. Сила тока импортных устройств равна 10-16 ампер, российских – не более 10. Поэтому в такие разъемы можно вставлять более мощные приборы.
Советские стандарты
Раньше розетки фиксировали на высоте 90 см от пола, выключатели – на расстоянии 160 см. Эти показатели ничуть не хуже евростандарта и имеют ряд преимуществ:
- вилку можно вставить в электроразъем, не нагибаясь;
- маленькие дети не достают до разъема, поскольку он установлен на высоте;
- такое нахождение удобно для техники, которую не требуется постоянно включать в сеть (кондиционеры).
Минимальная высота от пола
Правила по устройству электроустановок и проектированию жилых сооружений не содержат четких требований к расположению розеток и выключателей касаемо напольного покрытия, стен и других элементов.
В Правилах Устройства Электроустановок зафиксировано, что расстояние от устройств и газопровода должно быть выше 50 см. В ванной можно размещать на расстоянии 60 см от раковины.
На какой высоте устанавливаются штепсельные розетки
В СП указано, что электроустановки нужно монтировать в любом месте на высоте до 1 метра.
Не указывается расстояние от розеток для подключения электроплит и кондиционеров. В школах, ДДУ ставят на высоте 180 см от пола. Рекомендуемая длина от напольного покрытия составляет 1 метр.
Высоту и расстояние определяет владелец помещения. В некоторых случаях действуют правила:
- розетки размещают не ближе полуметра к газопроводу;
- на кухне и в ванной электроустановки ставят на расстоянии выше 60 см от поверхности пола, водопровода.
Штепсельные разъемы в домах должны быть защищены специальным устройством, которое закроет к ним доступ при вытянутых вилках.
Грамотное расположение выключателей подразумевает установку на стене на расстоянии до одного метра со стороны, где расположена дверная ручка или под потолочной зоной со шнуром.
После завершения монтажа разъемов для электрических приборов и выключателей ПУЭ указывает о необходимости проведения работ касаемо электроизмерения. Они позволят выявить нарушения, возможные неполадки и полностью обезопасить процесс использования в повседневной жизни.
Для грамотного и удобного размещения разъемов и выключателей сначала рекомендуется определить, в какую сторону открывается дверь. Затем расставляют выключатели со стороны ручек на дверных полотнах. Делают это на расстоянии от 80 см до 1 метра в зависимости от роста проживающих.
Размещение электроустановок связано с разновидностью помещения:
- в длинном коридоре, на лестничном проеме монтируют источники в начале пути и конце;
- в гостиной и спальне комфортно, когда выключатели расположены при входе в комнату и рядом с диваном, кроватью, чтобы упростить процесс пользования освещением.
Длину электроустановок от пола нужно выбирать с учетом того, из какого местоположения они будут доступны. К примеру, при входе в комнату выбирают высоту 90 см, рядом с креслом, кроватью – 60 см, чтобы было удобно дотянуться рукой.
Что такое правильная электрика?
Технические вопросы и вопросы безопасности электрической системы в доме или электрики в квартире профессиональные электрики обычно называют самым важным критерием оценки этой системы. Это конечно так, но комфорт, практичность и универсальность обустройства электросистемы так же имеют очень большое значение.
Для удовлетворения обоих требований — функциональности и безопасности проектировщик должен тщательно спроектировать всю систему, основываясь на требованиях нормативов и регламентов, в то же время учитывая желания заказчика. Это очень важный шаг в механизмах планирования капитального ремонта или строительства квартиры или дома. Перед проектированием Вы изначально должны знать, как будет обустроено то или иное пространство в вашем доме (комнаты, ванная, кухня и так далее).
На каком расстоянии устанавливаются друг от друга розетки и выключатели
Розетки размещают из расчета 6А, на 10 квадратных метров монтируют 2 разъема. На кухне вне зависимости от площади располагают два электроисточника.
Схема разводки должна быть определена так, чтобы полностью исключить вероятность перегрузки в сети. Планируемые к частому использованию разъемы должны располагаться на высоте 30 см. Расстояние между центрами подрозетников составляет 71 мм.
Электроустановки рекомендуется спрятать за приборами, расположив от пола на расстоянии не менее 30 см.
Евростандарт
Высота выключателя от пола по евростандарту — 90 см, розетки — 30 см. Однако как таковой стандартизации на деле не никогда существовало, и в нашу жизнь это понятие пришло вместе с понятием евроремонт, сменив «советский стандарт». Конечно, у него свои достоинства и недостатки:
- Плюс — розетки не «бросаются в глаза» и ничему не мешают, а выключатели расположены на уровне опущенной руки — их можно включать без приложения каких-либо усилий, и даже не глядя. Высота выключателя от пола 90 см.
- Минус — для того чтобы вставить в розетку штепсель, необходимо будет наклоняться, а включатель не должен быть ничем загорожен.
Высота розеток на кухне и в ванной
Ванная – довольно проблемное место, поскольку в ней повышен уровень влажности и высок риск проникновения воды в электроустановки. Для монтажа источников питания бытовой техники нужно знать, где правильно разместить устройства. Ванная комната разделяется на зоны:
- Зона 0 является самой опасной для проникновения влаги. Это участки, находящиеся рядом с ванной, душевой кабиной, раковиной. Здесь разрешено устанавливать розетки на 12 В. Но это напряжение редко подают в частных домах.
- Зона 1 позволяет размещать водонагреватели.
- Зона 2 допускает установку бойлеров, вентилятора, светильника. Источники питания должны располагаться на расстоянии не меньше 60 см от воды.
Приобретают специальные устройства и выключатели, у которых высокая защита, позволяющая пользоваться во влажных комнатах. Другое обязательное условие – наличие заземления, автомата и УЗО с током утечки 10 мА.
По поводу расположения розеток на кухне в СП и ПУЭ не написано прямо, поэтому лучше исходить из базовых требований и принимать во внимание особенности помещения. Какие существуют правила:
- розетки, переключатели должны размещаться на расстоянии выше 60 см от пола и источников воды – раковины, водопровода;
- относительно газа и плиты нужно соблюдать промежуток в 50 см.
Для оборудования электрики на кухне возникает много сложностей: нужно учесть расположение коммуникаций, вывести отдельные линии для мощной техники – посудомойки, стиральной машины, смонтировать розетки в удобном и практичном месте. Сформирован условный стандарт расположения электрического питания на кухне. Он разделяет помещение на три уровня:
- Нижний – в 15 см от пола ставят электроустановки для тех приборов, которые можно включать на долгое время – посудомойка, холодильник. Это месторасположение имеет 2 преимущества: шнуры не мешают и не висят на стенах, при этом их можно свободно достать.
- Второй на расстоянии 100-130 см от напольного покрытия. Здесь помещают выключатели и розетки для техники, стоящей на столах – блендера, тостера, микроволновки. Конкретно величина зависит от расположения мебели на кухне.
- Третий уровень. На нем монтируют разъемы на высоте от 2 до 2,6 метров. Для доступа к ним понадобится стул. Эти розетки предназначены для подключения вытяжки, светильников, которые встроены в шкафы. Электроисточников не видно с пола, поскольку они спрятаны за полками, мебелью.
Установленных норм, регулирующих расположение розеток в комнатах и помещениях общего назначения, не существует. Есть только одно ограничение – недопустимо монтирование выше 1 метра в высоту. Также приняты нормативы, относящиеся к разводке проводки в ванной комнате.
Расположение точек освещения
Точки управления освещением в доме делятся на три основные группы:
- Сюда попали классические выключатели – это приборы разных видов, зачастую с одной или двумя клавишами. А вот благодаря трехклавишным выключателям, можно одновременно задействовать три разные группы осветительных установок.
- В эту группу вошли переключатели, задействовав которые, осуществляется регулирование несколькими источниками освещения сразу из разных мест.
- В данную группу попали такие устройства, в которых регулирующие освещением механизмы, уже встроены в инструменты освещения. Среди них настольная лампа и напольный светильник/
В квартире практически все помещения оснащены одно- или двухклавишные выключателями, что считается оправданным, а главное комфортным.
В категорию общего освещения часто попадают светильники, размещающиеся под потолком, дающие равномерный рассеянный свет
Например, для ванной комнаты дополнительным источником света может стать светильник над зеркалом. Но регулирование для такого прибора осуществляется с помощью встроенного выключателя
Для спальни существует своя, уникальная система переключателей. Она позволяет регулировать источник света одновременно из разных мест. Рассмотрим удобство на примере.
Каждое спальное место необходимо оборудовать светильником в виде ночника на столике, прикроватной тумбе, настенного бра или торшера
Каждый раз, когда надо включить или выключить свет, приходится вставать с кровати, поскольку рубильники находятся достаточно далеко от кровати. Выход очевиден. В помещении монтируется сразу три выключателя. Один на выходе из комнаты, а остальные два – по обе стороны кровати. В итоге регулировать освещение в спальне стало очень просто, а доступ к рубильникам будет под рукой.
