Как обеспечить вентиляцию кровли из профнастила или металлочерепицы?

Зачем нужна вентиляция? Приведём несколько наглядных примеров.

Отсутствие вентиляции в подкровельном пространстве приведёт к повышенной влажности. Деревянная подконструкция и теплоизоляция будут отсыревать. Намокший утеплитель перестанет удерживать тепло и начнёт разрушаться. Обрешётка и стропильная система будут плесневеть и гнить.

Если мы подразумеваем жилое помещение, из-за недостаточной вентиляции воздух будет застаиваться. В доме будет слишком влажно. Из-за этого обои начнут отклеиваться, в углах появится плесень. Грибок может спровоцировать аллергию или астму у жильцов дома.

Если давление в канализационной системе не сбалансировано, неприятные запахи не будут удаляться. В доме будет специфический «аромат». Чтобы избежать этого, необходимо обеспечить естественную вентиляцию.

Качественная вентиляция ― залог комфортного микроклимата в доме. Воздух должен активно циркулировать и обновляться. В таком случае избыточная влажность и неприятные запахи будут устраняться вовремя.

Расскажем, как обеспечить вентиляцию в жилом помещении и подкровельном пространстве. Рекомендуем использовать следующие элементы из ассортимента :

Коньковая вентиляционная лента.
Коньковый вентиль (дефлектор).
Выход вентиляции.
Кровельные вентили KTV и P-KTV.
Выход вытяжки МП MAXI.
Выход универсальный.
Выход вытяжки.
Выход канализации.

Рассмотрим их функции и особенности. Также узнаем, как крепить элементы вентиляции на профнастил и металлочерепицу.

Вентиляционная коньковая лента

Вентиляционная лента защищает подкровельное пространство от пыли, мусора, снега, дождя, насекомых, птиц и не препятствует циркуляции воздуха. С её помощью вы обеспечите вентиляцию кровли из профнастила или металлочерепицы.

Центральная часть ленты состоит из полипропиленовых волокон и геотекстиля. Полипропилен обладает водоотталкивающими свойствами и не позволяет влаге проникать в подкровельное пространство. В то же время лента дышит.

У ленты гофрированные края. Они сделаны из профилированного алюминия. В ходе монтажа края расправляются ― и лента принимает форму любого кровельного материала.

На обратной стороне ленты ― полосы из бутилового клея-герметика. Они обеспечивают надёжную фиксацию ленты на кровле.

Длина ― 5000 мм. Ширина ― 250 либо 300 мм.

Для каких профилей подходит: для всех профилей металлочерепицы и профлиста.

Как монтировать: коньковую ленту укладывают до монтажа коньковой планки. Раскатайте ленту вдоль конька, плотно прижимая её к кровельному покрытию. Гофрированные края расправятся, лента подстроится под рельеф металлочерепицы или профлиста. На ленте есть клейкий слой, поэтому она сразу зафиксируется.

Вентиляция кровли из металлочерепицы: проход и монтаж вентиляционных труб через крышу

Металлочерепица получила широкую популярность в качестве кровельного материала. Конструкция кровли отличается прочностью, долговечностью, высокой теплоизоляцией, водоотталкивающей способностью.

Богатая цветовая гамма и эстетические свойства волнообразной поверхности являются несомненным достоинством покрытия.

Важным вопросом обустройства чердачного помещения является вентиляция крыши из металлочерепицы.

От качества монтажа вентиляции зависит правильный режим работы кровельного покрытия.

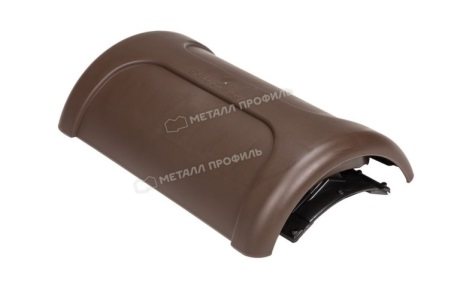

Коньковый вентиль (дефлектор)

Коньковый вентиль (дефлектор) ― элемент вентиляции для крыши из профнастила или металлочерепицы. Он создаёт приток воздуха на коньке. Благодаря этому подкровельное пространство активно вентилируется.

Производитель ― компания Vilpe.

Как монтировать:

Установите коньковую планку.
Рассчитайте количество коньковых вентилей. Для этого измерьте длину конька. Вычтите из неё 3 метра ― дефлекторы монтируют с отступом по 1,5 метра от торцов. И поделите на 3 ― вентили устанавливают через каждые 3 метра. Вы узнаете, сколько примерно понадобится дефлекторов.
Обозначьте места установки вентилей. Первые 2 дефлектора монтируют с отступом по 1,5 метра от торцов конька. Остальные вентили ― на расстоянии 3 метра друг от друга. Внимание: если на конёк выходят вентиляционные шахты и другие конструкции, которые мешают циркуляции воздуха, вентили устанавливают по обе стороны от них.
Снимите крышку конькового вентиля.
Проверьте, совпадает ли форма рамки (основания) вентиля с формой коньковой планки. Если планка круглая, рамку подрезать не надо, если треугольная или П-образная ― подрежьте основание вентиля. На рамке есть бороздки для подрезки.
Приложите рамку вентиля к коньковой планке и обведите её контур.
Вырежьте в планке отверстие, соответствующее контуру рамки вентиля.
Приклейте на основание вентиля торцевые уплотнители.
Зафиксируйте саморезами рамку вентиля на коньковой планке.
Наденьте крышку вентиля на рамку. Нажмите до щелчка.
Проверьте, движется ли крышка вентиля. Она должна сдвигаться вдоль конька на 5 мм.

Устройство слуховых и фронтонных окон

Традиционный способ проветривания чердака — установка слуховых и фронтонных окон. Слуховые окна делаются на скатах крыши при отсутствии фронтона. Если есть фронтон, в нем устанавливаются фронтонные окна. Конечно, вентиляция не первостепенная функция чердачных окон.

Как фронтонные, так и слуховые вентиляционные окна располагают так, чтобы в пределах чердака был сформирован естественный воздушный поток без стимуляции вентиляторами

Они предназначены, в первую очередь, для выравнивания давления в чердачном пространстве с уличным во время порывистого ветра. Если ветер обтекает крышу, на чердаке будет давление воздуха более высоким, чем снаружи.

Это способствует по законам физики образованию подъёмной силы, которая снимает крыша. Слуховые и фронтонные окна препятствуют ее образованию, выравнивая давления. Так как никто не хочет, чтобы крыша дома лежала после бури рядом с домом на огороде, слуховые/фронтонные окна нужно делать в любом случае.

Выбор типа слухового окна зависит от эстетических предпочтений хозяина. Оно может быть овальной, трапециевидной или двускатной треугольной крышей. Сейчас их нередко дополняют панорамными окнами, вмонтированными в скаты

Вторая функция чердачных окон — проветривание. Для полноценной вентиляции крыши только окон недостаточно, но как дополнительный способ борьбы с конденсатом они зарекомендовали себя достаточно хорошо.

Существуют следующие типы чердачных окон:

Фронтонные — самые распространенные конструкции в двускатных крышах. Как и все чердачные окна для целей вентилирования пространства должны располагаться на противоположных фронтонах напротив друг друга. Геометрическая форма фронтонных окон может быть любой.
Дромеры или кукушки — декоративные конструкции окон, располагающиеся в кровле и выступающие за ее пределы. Дромеры — по большей мере декоративные окна, тем не менее на отлично справляющиеся с функциональными задачами слуховых окон.
Антидромеры — окна в скатах крыши не выступающие за их пределы, а наоборот слегка утопленные в них.
Мансардные окна располагаются вровень со скатом крыши.

Все типы окон нуждаются в тщательной гидроизоляции во избежание протекания. Слуховые окна на чердаке в зависимости от того является он жилым или нет, могут застекляться или же остаются открытыми и забираются декоративной решёткой. Застекленные окна обеспечивают необходимую вентиляцию только при открытии створки.

Для устройства слуховых окон продают готовые комплекты с коробкой и наличником для наружной отделки места установки. Изготавливают коробки окон для вентиляции через фронтон из пластика или древесины. Конфигурация окон может быть абсолютно любой. В принципе, в любой момент эксплуатации крыши можно прорезать слуховые или фронтонные окна.

В идеале слуховые окна должны быть все время открыты, но нужно вставить решетку от птиц

Для устройства вентиляционного окна во фронтонной неутепленной стенке вырезается проем равный по форме и по размеру коробке окна. Окно устанавливается в отверстие и закрывается наличником.

В теплоизолированных фронтонах место для окон нужно заранее предусмотреть и установить короб. Короб обеспечит правильную установку рамы, облегчит установку, будет противостоять оседанию утеплителя.

Для обеспечения регулярной циркуляции воздуха окошки на фронтоны монтируют таким образом, чтобы между оконной нижней гранью и верхней линией перекрытия было не меньше 80см и не больше 100см.

Размеры слуховых окон должны быть не меньше 60см на 80см. Расстояние между несколькими окнами должно быть не меньше метра

Более доступной и простой альтернативой фронтонным окнам в бетонных и кирпичных стенах являются вентрешетки с трубкой. Они устанавливаются еще проще.

Перфоратором или станком с буром, снабженным алмазной коронкой, в противоположных стенах выбирают отверстия. Между стеной и тыльной поверхностью решетки наносится герметик. В отверстие заводится венттруба до решетки. Решетка фиксируется.

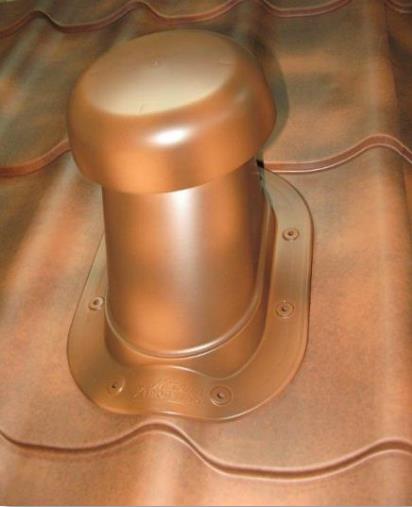

Выход вентиляции

Выход вентиляции обеспечивает циркуляцию воздуха в подкровельном пространстве. Этот элемент отличается высокой пропускной способностью. Один вентиляционный выход пропускает 200 см2 воздуха.

Устойчив к ударам и другим механическим воздействиям. Не ржавеет, т. к. производится из полистирола. Эстетично выглядит ― краска, которой покрыт полистирол, не выцветает. Выход вентиляции можно заказать в цвет кровли ― на выбор представлены 9 оттенков.

Выход вентиляции полностью укомплектован и готов к монтажу. На его основание нанесён герметик.

Продукция изготовлена по заказу .

Для каких профилей подходит: для металлочерепицы Ламонтерра® и Ламонтерра®Х. Под заказ можно изготовить выход вентиляции для плоской кровли.

Выход вентиляции монтируют на кровлю с уклоном скатов 15-45 градусов.

Как монтировать: выход вентиляции устанавливают на скаты. Расстояние от конька до вентиля ― менее 60 см.

Внимание: чтобы воздух свободно циркулировал от карниза к коньку, в каждом стропильном пролёте надо смонтировать выходы вентиляции.

В комплекте с вентиляционным выходом есть бумажный шаблон. На нём обозначены контуры отверстия, которое надо вырезать в кровельном материале. Приложите шаблон к кровле и обведите его маркером.
По контуру шаблона вырежьте отверстие в профлисте или металлочерепице.
Приложите вентиляционный выход к кровле и зафиксируйте его основание. Для этого используйте саморезы 4,8х28 (35) мм.
Дополнительно герметизировать место монтажа не надо. Выход вентиляции герметично соединяется с кровельным материалом, протечки исключены.

Воздухообмен в кровельном пироге

Влажность в области подкровельного пространства могут спровоцировать дождь и снег, сильным ветром заносимые под кровлю. Со стороны жилых помещений на конструкцию негативно действуют бытовые испарения. Влажный утеплитель теряет свои эксплуатационные характеристики, а дальше начинает разрушаться обрешетка и деревянная стропильная конструкция.

Правильная вентиляция пирога металлочерепичной кровли предотвращает негативные последствия влияния повышенной влажности. Она поможет создать комфортный микроклимат и на чердаке, в мансарде и в жилых помещениях. Защитит верхнюю ограждающую конструкцию, систему ее утепления и опорную стропильную конструкцию.

Большинство каркасов крыш сооружают из пиломатериалов, на которых отображаются все негативные последствия воздействия взвешенной в воздухе воды и осадков. Кроме этого, от влаги страдает утеплитель кровли и сама кровля, даже если это металлочерепица, срок службы которой при правильном монтаже достигает полувека.

Чтобы конструкции крыши не гнили и не портились от плесневого грибка, расселяющихся по сырым компонентам с неимоверной скоростью, не разъедались конденсатом, следует организовать стабильный воздухообмен

Итак, как правильно устроить вентиляцию кровли? Кровельный пирог состоит из нескольких слоев, каждый из которых выполняет определенную функцию. При грамотном монтаже совокупность этих слоев обеспечит долговечную эксплуатацию ограждающей конструкции, кровли и находящейся под ней системы.

К процессу укладки всех материалов без исключения нужно относиться крайне тщательно. Даже если кровельные работы будут выполнены идеально, а пароизоляция, например, уложена небрежно, это повлечет скопление пара со всеми негативными последствиями: снижением теплоизоляционных характеристик утеплителя, гниением стропил и обрешетки.

Необходимо рассматривать по отдельности вентиляцию кровли и крыши. В понятие кровли входит покрытие и расположенные под ним изоляционные слои

Правильная укладка вентилируемого кровельного пирога

Система вентиляции кровли представляет собой сеть горизонтально направленных каналов, сформированных обрешеткой и контробрешеткой. Каналы, именуемые продухами, начинаются у карнизов, завершаются в зоне конькового хребта. От осадков их сверху закрывают металлическими планками конька, разжелобков, вальм.

В вальмовых и шатровых крышах отток воздуха замедлен из-за конструктивной специфики. Для обеспечения полноценной вентиляции кровли в этих случаях используют кровельные аэраторы. Что это такое и как их установить, мы рассмотрим ниже.

Как правильно укладывается кровельный пирог под металлочерепицу? Сначала между стропилами враспор укладывается утеплитель.

На этапе укладки гидро- и пароизоляции необходимо предусмотреть наличие вентзазоров:

При укладке обычных гидроизоляционных пленок должны остаться 2 вентзазора по 30-50мм: один — между пленкой и теплоизоляционным материалом, второй — между кровельным покрытием и пленкой.
Если укладывается супердиффузионная мембрана, вентзазор должен быть только между мембраной и кровельным материалом. Полотно укладывается прямо на утеплитель.
При укладке пароизоляционной пленки зазор должен быть между подшивочным материалом и пленкой.

Все слои кровельного пирога располагают таким образом, чтобы с внешней стороны, т.е. над утеплителем, находилась гидроизоляция, а с внутренней, т.е. под утеплителем, – пароизоляция. Нахлест между полотнами должен быть не меньше 150мм.

В схеме устройства вентиляции для кровельного пирога утепленной кровли обрешетка формирует вентиляционные каналы между пароизоляцией и утеплителем, утеплителем и гидроизоляцией, гидроизоляцией и кровельным покрытием

Затем осуществляется монтаж обрешетки под укладку непосредственно профилированной металлической кровли. Под гидроизоляционную пленку вдоль карниза устанавливается капельник для сгона с нее влаги. Деревянная обрешетка перед монтажом должна быть тщательно просушена и обработана антисептиками и антипиренами.

После окончания монтажа обрешетки устанавливается карнизная планка, закрывающая подкровельную область от попадания влаги. На торцы контрреек и начальной карнизной доски саморезами крепится вентиляционная лента.

В схемах укладки холодных крыш обрешетка формирует вентиляционные каналы между гидроизоляцией и кровельным покрытием

Вентиляционные элементы могут быть:

точечными — это отверстия диаметром от 10 до 25мм в нижней части карниза. Размер точечных продухов зависит от уклона кровли. Чем он меньше, тем больше должны быть отверстия. Располагают отверстия под водосточными желобами, чтобы они не обледеневали. Снаружи их лучше прикрыть мелкоячеистой сеткой для предохранения от засорения листьями;
щелевые — это горизонтальные или вертикальные щели размером от 2,5 до 5,0 см. Щелевые продухи также можно закрыть вентиляционной сеткой.

Воздух поступающий через карнизные продухи будет свободно перемещаться в подкровельном пространстве и вытягиваться через вентилируемый конек (выход вентиляционный).

Конек — это самая высокая конструктивная часть крыши, называемая также коньковым хребтом или ребром. Вентилируемый конек изготавливается в 2 вариантах: с щелевидными продухами и с точечными по всей длине конька. Можно рассмотреть вариант устройства щелевидного продуха во всю длину ската.

Под коньковую планку вдоль ее кромок укладывают пористый уплотнитель из вспененного полиэтилена. Он не пропустит пыль и грязь под кровлю, но выпустит пар, конденсат и отработанный воздух наружу

Для кровли сложной конфигурации обязательно устраиваются разжелобки, они же ендовы. Это элемент обустройства вогнутого угла. Характерным примером служит стык основного ската крыши и малого ската веранды, слухового окна или входной группы.

В устройстве разжелобка используются две планки: первую укладывают под кровельное покрытие, второй накрывают линию между смежными плоскостями скатов, уже покрытых металлочерепицей.

Согласно сборнику правил по устройству кровли СП17.13330.2011 размеры вентканалов для плоских и скатных кровель должны определяться расчетным путем. Однако разница в произведенных расчетах даже с учетом различий в климатических условиях и углов уклона кровли незначительно отражается на результате. Потому в большинстве случаев принимают усредненные значения.

Размеры сечения продухов можно рассчитать по формулам или найти с помощью специализированной расчетной программы. Однако проще и быстрее определить площадь сечения по таблице с усредненными значениями

Многие производители кровельных материалов также в сопроводительных документах предлагают технические решения для устройства вентиляции. Ну и конечно, проведение регулярной ревизии (пару раз в год) кровли поможет решить устанавливать ли дополнительные устройства вентиляции или нет.

Кровельные аэраторы и вентиляторы

Дополнительными элементами системы вентиляции кровли являются кровельные аэраторы. Они усиливают многократно движение воздушных масс. Аэратор представляет собой недлинную до 50см трубу с проходом внутри и с дефлектором — колпаком, защищающим элемент вентиляции от воды и мусора.

Аэраторы можно установить на крыше из металлочерепицы в любое время: как во время первичной сборки, так и во время эксплуатации. Форму и цвет можно подобрать под характеристики кровельного материала. Аэраторы производят из литого пластика, устойчивого к воздействию атмосферных явлений, УФ излучения, кислот и даже к кратковременному воздействию огня.

Сколько ставить аэраторов на крышу решается чаще всего на основании практического опыта

Наиболее эффективными элементами для вентиляции крыши считают аэраторы турбинного типа. В верхней части такого прибора находится дефлектор с турбиной.

Лопасти турбины вращаются под действием ветра. Естественная тяга в этом случае увеличивается многократно в зависимости от силы ветра, обратная тяга полностью исключается. Установку такого рода приборов нужно продумывать заранее, так как потребуется увеличение размеров продухов (входов).

Аэраторы и крышные вентиляторы для металлочерепицы выпускают в комплекте с проходным фланцевым элементом, что существенно облегчает и значительно ускоряет проведение монтажных операций

Выбирая аэратор для металлочерепицы, нужно обращать внимание, чтобы:

в комплектацию входило руководство по установке, уплотняющие прокладки, монтажный шаблон, проходной элемент, крепеж;
цвет устройства подбирается под цвет металлочерепицы;
качество материала, из которого изготовлен аэратор должно подтверждаться документально.

Ориентироваться на форму и вид профиля кровли необязательно, т.к. фланец монтажного элемента для кровельных аэраторов и вентиляторов выполнен из материала, который после приложения незначительных усилий в точности повторяет требующийся рельеф.

Если для вентиляции металлочерепичной кровли таких систем недостаточно, устанавливают крышные вентиляторы. Это аэрационные устройства с расположенным внутри трубы электрическим лопастным осевым прибором. Скоростью движения воздуха в таких устройствах можно управлять вручную или настроить на автоматическую регулировку.

Установка кровельных аэраторов

Чтобы правильно подобрать оборудование для вентиляции кровли нужно учитывать:

производительность устройства;
площадь крыши, ее форму;
угол наклона скатов.

Металлическая кровля безусловно очень уязвима для влаги и особенно нуждается в защите от паров из жилых помещений. Ограничений для устройства вентиляции, если крыша покрыта металлом, нет. Лучший вариант, когда температура воздуха снаружи и внутри кровли различается. Тогда активное проветривание происходит самопроизвольно.

В комплекте аэратора обязательно должен быть шаблон, согласно которому на покрытии вычерчивается абрис отверстия для установки вентиляционного устройства

Аэраторы устанавливают по завершению монтажа кровли, для этого:

По шаблону на кровлю наносят форму отверстия.
Вырезают металл до теплоизоляционного слоя электролобзиком.
Нижняя часть трубы покрывается битумной мастикой, затем с усилием прижимается к основанию.
Юбка (фланец) патрубка с защитным кожухом крепятся саморезами.

Сколько ставить аэраторов, решает каждый владелец дома сам. Кто-то считает, что для вытяжки для металлочерепицы достаточно одной трубы на 40 квадратов крыши, кто-то рекомендует увеличить это количество вдвое. На самом деле проверяется расчет на практике, по практическим результатам эффективности вентсистемы.

Кровельные вентили KTV и P-KTV

Кровельные вентили KTV и P-KTV выполняют ту же функцию, что и выход вентиляции. Они нужны для вентиляции подкровельного пространства. Монтируются на скаты.

Изготовлены из ударопрочного полипропилена, отличаются стойкостью к механическим воздействиям.

Производитель ― компания Vilpe.

Для каких профилей подходит: KTV и P-KTV различаются формой основания, поэтому подходят для разных материалов.

Кровельный вентиль KTV оптимален для металлочерепицы Ламонтерра®, Ламонтерра®Х Кровельный вентиль P-KTV универсален, он подходит для любых профилей металлочерепицы и профлиста не выше 38 мм.

Как монтировать:

Возьмите бумажный шаблон, который идёт в комплекте с кровельным вентилем. Приложите его к кровельному материалу и обведите маркером.
Вырежьте отверстие в профлисте или металлочерепице по контуру шаблона.
Нанесите силиконовый герметик по контуру отверстия (для надёжной защиты от влаги). В отличие от выхода вентиляции, на основании кровельного вентиля нет герметика.
Приложите кровельный вентиль к вырезанному отверстию. Зафиксируйте основание элемента саморезами 4,8х28 (35) мм.

Необходимый инструмент и материалы

Для монтажа выхода вентиляции для металлочерепицы потребуются:

ручная или электрическая дрель;
болгарка;

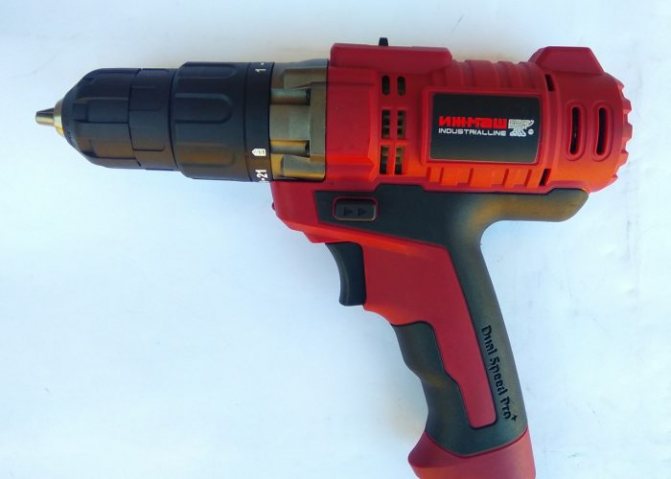

шуруповерт;
электролобзик;
зубило и ножницы по металлу;
несмываемый маркер;
плоский напильник;
строительный уровень;
сантехнический герметик.

Выход вытяжки МП MAXI

Выход МП MAXI используется в качестве:

выхода вытяжки (обеспечивает вентиляцию жилого помещения);
выхода канализации (устраняет неприятные запахи и нормализует давление в канализационных системах).

Отличается увеличенными размерами. Общая высота ― 770 мм, диаметр внутренней трубы ― 125 мм.

МП MAXI изготовлен из ударопрочного полистирола, устойчив к механическим воздействиям. Даже когда «снежная шапка» лавинно сходит с крыши, она не повреждает выход вытяжки. Поэтому МП MAXI востребован в северных регионах.

В комплекте с МП MAXI поставляются изолированная (утеплённая) труба со встроенным колпаком, проходной элемент.

Утеплённая труба не промерзает. Это особенно важно для сурового северного климата.
Колпак с широкими вентиляционными зазорами пропускает воздух, даже если выход вытяжки занесло снегом. Также он защищает трубу от осадков и мусора. На колпаке не образуется наледь, которая может заблокировать поток воздуха.
Верхняя часть проходного элемента поворачивается вокруг своей оси на 180⁰. Поэтому МП MAXI можно использовать на кровлях с разным уклоном ― 30-45о или 45-60о. Вам не потребуются дополнительные элементы.

МП MAXI не выцветает и эстетично выглядит. Изготавливается в 10 оттенках, можете выбрать его под цвет кровельного материала.

Продукция изготовлена по заказу .

Для каких профилей подходит: для металлочерепицы Ламонтерра®, Ламонтерра®Х, Монкатта®, Трамонтана®, Монтерроса®, Монтекристо®, для профлиста С-21, МП-20, НС-35. Может применяться на гибкой черепице и фальцевой кровле.

Допустимый уклон скатов ― 30-60 градусов.

Как монтировать:

Выясните, где воздуховод «выходит» на крышу. Здесь вы будете устанавливать МП MAXI.
Обведите маркером бумажный шаблон, который поставляется в комплекте.
Вырежьте по шаблону отверстие в металлочерепице или профлисте.
Соедините нижнюю часть изолированной трубы и воздуховод. Если изолированная труба не достаёт до воздуховода, используйте гофрированную трубу подходящего диаметра.
Загерметизируйте место стыка гидро-, пароизоляции и выхода МП MAXI. Используйте соединительную ленту.

Из чего состоит конструкция крыши

Кровля из металлочерепицы имеет сложную конструкцию. Она состоит из следующих частей:

Кровля из металлочерепицы — устройство

Стропильная система.
Слой пароизоляции.
Теплоизоляционный слой.
Гидроизоляция.
Контробрешетка.
Основная обрешетка.
Покрытие из металлочерепицы.

Стропильная система служит несущим каркасом для кровельного покрытия. Защищает чердачное помещение от атмосферных осадков.

Пароизоляция предотвращает попадание конденсата в утеплитель.

Теплоизоляция снижает уровень теплопотерь и повышает шумоизоляцию чердака.

Гидроизоляция защищает чердачные помещения от проникновения влаги.

Между теплоизоляцией и гидроизоляционным слоем предусматривают воздушный зазор. Он предназначен для циркуляции воздуха и удаления влаги.

Контробрешётка и обрешётка предназначены для крепления кровельного покрытия.

Устройство обрешётки под металлочерепицу

Выход универсальный

Универсальный выход может быть использован в двух случаях:

для обеспечения вентиляции подкровельного пространства;
для устранения запахов и нормализации давления в канализационных системах.

Изготавливается из полистирола, устойчив к механическим повреждениям. Не выгорает. Представлен в 13 цветах, среди них вы найдёте вариант для вашей кровли. Оснащён колпаком, который защищает от осадков и мусора.

Высота универсального выхода ― 200 мм. Внутренний диаметр элемента ― 110 мм.

Продукция изготовлена по заказу .

Для каких профилей подходит: для металлочерепицы Ламонтерра®, Ламонтерра®Х, Монкатта®, Трамонтана®, Монтерроса®, Монтекристо®, для профлиста С-21, МП-20, НС-35. Может применяться на гибкой черепице и фальцевой кровле.

Как монтировать:

Выясните, где воздуховод «выходит» на крышу. Здесь вы будете монтировать универсальный выход.
Обведите маркером бумажный шаблон.
Вырежьте в кровле отверстие, соответствующее шаблону.
Зафиксируйте основание универсального выхода саморезами.
Установите под колпаком выхода трубу ― гофрированную либо изолированную. Внимание: если вы применяете универсальный выход как выход канализации ― выбирайте изолированную трубу. Если вы используете универсальный выход для вентиляции подкровельного пространства ― выбирайте гофрированную трубу.
Нижнюю часть изолированной или гофрированной трубы соедините с воздуховодом.
Проклейте соединительной лентой место стыка универсального выхода и гидро-, пароизоляции.

Если чердак перестраивается в мансарду

Простой чердак с целью расширения жилого пространства можно переоборудовать в мансарду. При этом кровля обычно перестилается. Изоляционные и кровельные материалы заменяют на более качественные. Обустраивается более эффективная вентиляция кровельного пирога. Однако если изначально крыша очень хорошо уложена, можно ее немного усовершенствовать не разбирая.

В любой кровле есть как минимум совсем небольшой просвет в обрешетке. Его нужно превратить в вентиляционный канал. Это достигается путем монтажа в плоскость кровли специальных труб, через которые будет выветриваться пар. Ближе к коньку крыши проделываются отверстия с расчетом по 1 трубе на 50 кв. метров кровли. Каждый такой элемент должен быть защищен от попадания осадков. В результате установки системы продухов из труб вентиляция на крыше станет более интенсивной.

Выход вытяжки

Выход вытяжки помогает удалять испарения и сторонние запахи из жилого помещения.

Изготовлен из ударопрочного полипропилена, не подвержен механическим воздействиям.

Укомплектован колпаком и изолированной трубой. Проходной элемент надо покупать отдельно.

Представлен в 11 стандартных цветах, выбирайте любой в цвет вашей кровли.

Высота ― 500 или 700 мм. Внешний диаметр ― 160 мм, внутренний ― 125 мм.

Производитель ― компания Vilpe.

Для каких профилей подходит: это зависит от вида проходного элемента. В ассортименте есть варианты для металлочерепицы Ламонтерра®, Ламонтерра®Х, для гибкой и фальцевой кровли. Также есть универсальный проходной элемент Pelti, он подходит для любых профилей металлочерепицы и профлиста высотой не более 38 мм.

Как монтировать:

Обозначьте место установки выхода вытяжки ― просверлите отверстие в кровельном материале и гидроизоляции.
Обведите бумажный шаблон, который прилагается к проходному элементу, и вырежьте отверстие в металлочерепице или профлисте.
Снимите лист кровельного материала.
Вырежьте отверстие в гидроизоляции по шаблону уплотнителя.
Нанесите герметик на уплотнитель.
Приложите уплотнитель к гидроизоляционному материалу. Плотно прижмите.
Зафиксируйте уплотнитель на обрешётке с помощью саморезов.
Уложите обратно снятый лист кровельного материала.
Нанесите герметик на основание проходного элемента.
Зафиксируйте проходной элемент на кровельном материале. Используйте саморезы.
Вставьте основание выхода вытяжки в проходной элемент.
Соедините изолированную трубу с воздуховодом. Для этого можете использовать гофрированную трубу.

Этапы работ

Процесс обустройства вентиляционной системы любой кровли состоит из нескольких основных этапов. Первым делом необходимо предусмотреть наличие вентиляционных элементов в схеме кровельной системы. После этого, во время сооружения кровли делают кровельные вентиляционные каналы и отверстия. В случае принудительной вентиляции устанавливают специальное вентиляционное оборудование. На последнем этапе вентиляционные отверстия обеспечивают зашитой от попадания осадков и грязи.

Это может быть интересно!
В статье по следующей ссылке читайте про кровлю для крыши.

Выход канализации (обычный и изолированный)

Выход канализации помогает нормализовать давление в канализационной системе и устранить неприятные запахи. Изготовлен из ударопрочного полипропилена, устойчив к механическим воздействиям.

Бывает утеплённым (изолированным) и неутеплённым. Первый применяют в регионах с резкими перепадами дневных и ночных температур. Когда днём тепло, а ночью температура существенно снижается, на выходе канализации образуется конденсат. При низкой температуре он замерзает, что может негативно повлиять на элемент вентиляции. Если же выход канализации утеплён, перепад температуры будет плавным. Это позволит избежать появления конденсата.

Утеплённый выход канализации укомплектован изолированной трубой. Проходного элемента и колпака в комплекте нет, их заказывают отдельно.

Выход канализации представлен в 10 стандартных цветах.

Высота ― 500 мм, внутренний диаметр ― 110 мм.

Производитель ― компания Vilpe.

Как монтировать: выход канализации монтируют так же, как и выход вытяжки Vilpe. Но соединяют его не с воздуховодом, а с канализационной трубой.

Сборка и наладка узлов прохода

Проход через кровлю вентиляции оборудуется после того, как завершены операции по созданию воздухообменной схемы здания. При обустройстве нужны инструменты и приспособления:

проходка;
уплотняющий элемент, который состоит из резины или силикона;
силиконовый герметик;
шуруповерт;
дрель;
шурупы.

Сборка обычного узла производится по следующему плану:

Определяется участок выведения воздушных труб. По требуемым нормам нужно размещать вентиляционные каналы выхода промеж стропил и на ближайшем расстоянии к коньку.
Осуществляется разметка отверстия. Для этого можно воспользоваться маркером или картонной выкройкой. Размер отверстия должен быть больше диаметра воздуховода на 20-30 мм.
Проводится вырезание отверстия. На размеченном участке проделывается отверстие, предполагающее изъятие утепляющего и пароизоляционного материала крыши. Еще следует убрать обрешеточные детали, гидроизоляционный слой. Металлическая кровля подразумевает использование дрели, ножовки и ножниц по металлу. Воспользовавшись этими инструментами, сначала просверливаются щели, а потом вырезается круг.
Установка кровельной походки. Она располагается на трубе над поверхностью крыши. На трубу помещаются слои гидро- и пароизоляционного материала, которые приклеиваются строительным скотчем или герметиком. Применение резинового уплотнителя позволяет плотно закрепить проходку на кровле. В случае твердой кровли крепление обеспечивается саморезами. А если крыша имеет мягкое покрытие, то уплотняющий элемент клеится герметиком.
Надевание защитного зонтика на оголовок, чтобы предотвратить проникновение в трубу осадков, птиц, мусора.

При правильном размещении узла прохода отсутствуют впадины вокруг него. При наличии таких впадин в зимнее время года возможно образование снегового кармана, способствующего проникновению талой воды под кровлю.

Бывают ситуации, когда применение стандартного узла невозможно, так как воздуховод надо установить высоко над поверхностью или используется кровля с профилированной поверхностью. Рекомендуется в таких ситуациях использование дополнительных приспособлений:

Металлическая втулка с опорной деталью, которая предполагает вспомогательное отверстие под нее. Гидроизоляция подкладывается под опору, а резиновое уплотнение будет находиться под кровлей.
Длинные воздуховоды снабжают вспомогательной накладкой из материала, имеющего свойства устойчивости к действию воды.
Широкие трубы с большим весом укрепляют растяжками, изготовленными из троса или проволоки, или подпорками.
При наличии конструкции крыши, сделанной из бетона, следует в участки для размещения проходки устанавливать плиты из бетона с уже выполненными отверстиями под трубу.
Требуется дополнительная герметизация узлов прохода при наличии кровли из металлочерепицы. Для этого можно применить фольгированное покрытие для закрытия стыков с кровлей.

Различные виды покрытия крыши предполагают отдельную схему обустройства зла прохода. Поэтому насчитывается много вариантов размещения прохода воздуховода.

При выводе вентиляционной системы на улицу многие начинают искать ответ на вопрос — что такое узел прохода в вентиляции и как его обустроить. Ведь правильное расположение и укрепление этого участка позволит избежать многих проблем в будущем.

Назначение и выбор кровельных узлов прохода вентиляции
Устройство узла прохода
Разновидности проходов вентиляции через кровлю
Установка узлов прохода

При строительстве часто возникает потребность монтировать узел прохода вентиляции через кровлю зданий.

Ведь практически любое из них, имеющее жилое, хозяйственное или общественное назначение, оборудуется системой вентиляции. При этом вариантов прохода вентиляционных систем через кровельное покрытие существует столько же, сколько и вариантов самой кровли. Для каждого из типов крыши существует свой вид узла прохода, разработанный специально для него.

Поэтому для подбора правильной системы вывода вентиляции на крышу нужно знать определенные правила и нормы. При этом стоит помнить, что вентиляционные системы удаляют только воздух при невысокой температуре. Для дымоотводных систем используются другие материалы и конструкции.

Итог

Мы узнали, как осуществляется вентиляция кровли из профлиста или металлочерепицы, какие элементы потребуются и как их установить.

Вентиляционные элементы «Металл Профиль» укомплектованы всем, кроме саморезов. Вам не надо выбирать колпаки, проходные элементы, изолированные трубы. Продукцию Vilpe придётся «собирать», как конструктор: отдельно заказывать проходные элементы, колпаки. Но саморезы и прочие необходимые приспособления (герметик, шаблон, кольцо гидрозатвора) будут в комплекте.

Выбирайте элементы вентиляции из каталога «Металл Профиль». Вы приобретёте качественную продукцию, которая порадует долгим сроком эксплуатации. Вам нужно только выбрать необходимый товар и цвет.

Теперь вы знаете, как обеспечить качественную вентиляцию кровли из профнастила или стальной черепицы!

Выводы

Чтобы установить вентилятор на крышу, не понадобится сильно выкладываться в материальном отношении. Обычная вентиляционная труба на крыше добавит вам не более 5% от стоимости кровли, но именно она поможет сохранить драгоценное время и нервы во время дальнейшего использования здания. Поломки, которые могут возникнуть при неправильной установке вентиляции, очень дороги для исправления.

Поэтому важно обращать внимание даже на такие детали, как высота вентиляционной трубы над крышей, чтобы в дальнейшем вы могли об этом не беспокоиться (читайте: «Высота трубы над крышей»). Использование качественных материалов для вентиляции и соблюдение всех правил монтажа вентиляции сведёт шансы возникновения проблем к нулю. Запомните: никогда не стоит экономить на установке любых систем в доме! Все работы должны выполняться качественно и согласно инструкции, тогда ваш дом сможет стать «вашей крепостью».
