Деревянная крыша: 9 составных частей стропильной системы

Деревянный дом сегодня пользуется большой популярностью среди многочисленных застройщиков. И это несмотря на то, что стоимость таких строений может намного превышать цену дома из современных материалов, а сравнение достоинств не всегда на стороне деревянных строений. Один из недостатков ­– деревянные дома дают естественную усадку, а это увеличивает общее время выполнения строительных работ. Дело в том, что некоторые архитектурные конструкции можно строить только на стабильных несущих упорах, а фасадные стены из бруса примерно год изменяют свои размеры, это правило касается и крыши.

крыши деревянного дома

Перечень элементов ее конструкций зависит от типа стропильной системы. Какие стропильные системы рекомендуется использовать для деревянного дома?

Стропильные системы деревянного дома

Деревянные дома редко имеют большие размеры и этажность. Еще одна особенность таких строений – они постоянно немного изменяют линейные параметры из-за колебаний влажности пиломатериалов. Как следствие – к стропильным системам предъявляются повышенные требования по надежности, они должны компенсировать возможные колебания.

Чем сложнее крыша, тем больше у нее дополнительных элементов, а это в совокупности уменьшает ее прочность и надежность. Вывод – для деревянных домов не рекомендуется выбирать сложные многоскатные крыши.

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °

Особенности конструкции четырехскатной крыши

Все типы крыш могут быть теплыми или холодными. Рассмотрим более подробно, из каких отдельных элементов состоит конструкция крыш.

Части конструкции

Схема стропильной системы включает в себя множество элементов. Чтобы понимать чертежи и правильно воспринимать информацию, нужно знать хотя бы основные из них. Итак, из чего состоит крыша?

Конек, карниз и скаты — основная часть крыши

В первую очередь – это конек, карниз и скаты. Эти элементы являются основными частями. Конек — это самая верхняя часть конструкции. Карниз или свес — нижняя. Скаты — это наклонные поверхности, которые располагаются между коньком и карнизом.

Возведение стропильной системы требует знания несущих элементов. К таким относятся:

• Мауэрлат — брус, который укладывают по обрезу стен здания. Мауэрлат нужен, чтобы равномерно передать нагрузку от стропильных ног, которые опираются точечно. Обычно для его изготовления используют брус размерами 150х150 мм или 200х200 мм (для больших зданий).
• Стропильные ноги представляют собой наклонные балки, которые передают нагрузку от собственного веса крыши, снега и ветра на мауэрлат. Такие балки обычно устанавливаются от конька до карниза. Но при возведении вальмовой крыши появляются элементы, которые имеют только одну из указанных точек. Их опирают на конек или на карниз. Такие детали называют нарожниками. Они обычно имеют такое же сечение, как и стропила. По сути, нарожники — это обрезанные с одной стороны стропильные ноги.
• Прогон — балка, на которую опираются элементы крыши. Прогон может быть установлен под стойки. Еще один вариант — коньковый прогон (ригель). На него опираются стропила в верхней точке. Сечение прогона зависит от его пролета, обычно принимается 200х200 мм.
• Накосные ноги нужны только для вальмовых крыш. Они представляют собой диагональные стропила, опирающиеся на мауэрлат по углам. Сечение принимается увеличенным, обычно 150х200 или 100х200 мм.
• Конструкция деревянной крыши предполагает наличие затяжек, подкосов и стоек. Они предназначены для того, чтобы уменьшить нагрузку на основные элементы. При строительстве дома своими руками важно помнить, что стойки нельзя опирать на пролет перекрытия. Установка возможна только на нижележащие стены или на прогоны, перекинутые между стенами. Монтировать такие элементы на перекрытие можно только в том случае, если оно рассчитано на такую нагрузку и усилено в нужной зоне.
• Обрешетка нужна для того, чтобы сделать основание под покрытие. Для металлочерепицы и фальцевой кровли обрешетка может быть разреженной из досок толщиной 32—40 мм. Для битумной черепицы нужно сплошное основание из досок толщиной 25—32 мм или влагостойкой фанеры.
• Для того чтобы сделать вылет карниза, устанавливают кобылки. Они становятся продолжением стропил. Крепление кобылки к стропилу выполняется на длину минимум 1 м. Сечение элемента обычно принимается 50х100 мм.

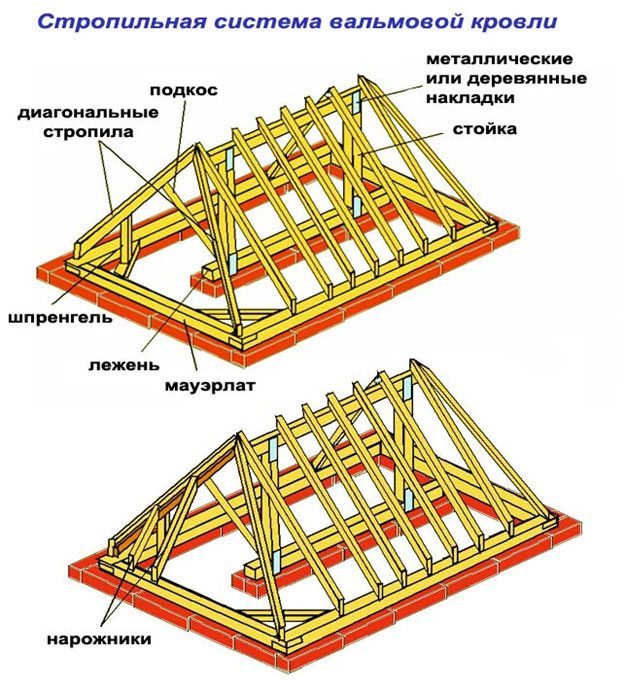

Несущие элементы вальмовой крыши
Еще один элемент стропильной системы — ферма. Это цельная конструкция, которая состоит из стропил, затяжек, подкосов и стоек, жестко соединенных между собой. Ферма имеет треугольную форму, а внутри разбита на несколько более мелких треугольников, что обеспечивает ей хорошую устойчивость.

Общие требования к стропильным системам

Крыша любого дома, вне зависимости от ее конструкционных особенностей, должна отвечать требованиям строительных норм и правил.

Устойчивость к постоянным и временным нагрузкам

Во время проектирования конструкции принимаются во внимание существующие в регионы снеговые и ветровые нагрузки, вес кровельных материалов, эпюры распределения усилий по узлам и т. д. При этом архитекторы обязательно используют коэффициент запаса прочности, для крыш деревянных домов он установлен не ниже 1,4. Это вызвано тем, что не все материалы могут отвечать расчетным показателям по прочности, возможны определенные отклонения от технологии и т. д. Кроме того, деревянные дома имеют колебания линейных размеров, стропильная конструкция должна их компенсировать за счет повышения устойчивости.

Нагрузка на стропильную систему

Минимально возможный вес

Чем меньше нагрузка на фундамент, тем надежнее строение. Крыша на деревянном доме должна противостоять динамическим и статическим усилиям и при этом иметь минимальный вес. Во время расчета конструкции определяется оптимальный вариант сечения несущих элементов. В целях понижения веса может уменьшаться сечение стропильных ног (именно они в основном влияют на вес конструкции) за счет установки различных упоров и распорок. Уменьшение веса конструкции крыши одновременно приводит к понижению ее сметной стоимости.

Качество пиломатериалов

Для изготовления стропильной системы крыши надо использовать пиломатериалы не ниже первого сорта. Дерево – уникальный живой материал, невозможно найти две доски одного и того же сорта с абсолютно одинаковыми техническими параметрами. Каждая имеет свое количество и расположение сучков, пороки естественного развития, незначительные трещины и отклонения по размерам. К подбору досок и брусьев для крыши надо подходить очень внимательно, делать ревизию пиломатериалов перед тем, как использовать их. Все отбракованные материалы можно применять для строительства неответственных или ненагруженных конструкций деревянного дома.

Пиломатериалы

Цены на различные виды бруса

Брус

Что такое деревянная кровля

Мы знаем множество архитектурных памятников старины, и большинство из них крыты именно деревом. В богатой лесом России это было наилучшим и доступным кровельным материалом. Тем не менее сегодняшняя мода на деревянные крыши пришла не из русской древности, а из современной Европы. Там использовать дерево в этих целях не прекращали, так как осовременивание старых домов в Голландии, Швейцарии, Франции запрещено законом.

Дом в швейцарских Альпах, крытый гонтом, охраняется государством

Деревянная крыша в самом общем смысле — это кровля, целиком сделанная из дерева, за исключением крепёжных материалов — гвоздей или саморезов. Хотя в древней Руси и крепёжные шипы были деревянными. Вспомним хотя бы сохранившиеся знаменитые храмы: в Спасе-Вежах (1628 год), Юрьеве (1718), Янидоре Пермской области (1702), Варзуге Мурманской области (1674), Кижах на Онежском острове (1714).

Храм Преображения Господня в Кижах построен без единого металлического крепёжного элемента

Преимущества и недостатки деревянной кровли

Мода модой, а нужно понимать, на что мы замахиваемся в стремлении сделать свой дом красивым.

Достоинства такой кровли очень весомы:

1. Эстетика. Безусловно, ваш дом выделится из всех, как сказал Баратынский, «лица необщим выраженьем».
2. Экономический фактор. Такая кровля не требует ни установки шумо-, термо-, гидро- и пароизоляции, ни вентиляции в подкровельном пространстве. «Черепки» работают как еловая шишка: в сухом состоянии «дышат» и не позволяют возникать подкровельному конденсату, а намокая, набухают и намертво смыкаются.
3. Прекрасные эксплуатационные характеристики. Крыша выдерживает большую снеговую нагрузку, сильный ветер, высокую влажность, осадки, большие температурные перепады, уберегает жителей от шума дождя и ветра.
4. Экологичность и гипоаллергенность. Не выделяет вредных испарений ни внутрь дома, ни в окружающую среду.
5. Довольно высокая долговечность. Впрочем, это напрямую зависит от вида «черепков», сорта дерева и тщательности укладки. Дубовый или лиственничный шиндель прослужит до 80 лет.


   Дом необычной формы, крытый дранкой, обладает «лица необщим выраженьем»

Разумеется, есть и недостатки:

1. Недолговечность в случае неправильной укладки или применения нестойкого дерева. Кровля из осиновой дранки рассчитана всего лет на 8, из соснового тёса — до 20 лет.
2. Высокая стоимость материала и работы.
3. В случае самостоятельного исполнения — большие трудозатраты на монтаж, подразумевающий скрупулёзную фиксацию каждого, часто совсем небольшого, элемента.
4. Невысокая огнестойкость. Некоторая опасность сохраняется даже при тщательной пропитке современными антипиренами каждого элемента, правильном оформлении противопожарными материалами околотрубных площадей и установке противоискровых дефлекторов на трубы и громоотводы.
5. Жёсткие требования к наклону ската. Деревянная кровля не гниёт и не протекает при довольно большом уклоне крыши — от 18 до 70о, в идеале 40—45о.

Из каких элементов состоит конструкция крыши деревянного дома

Существует большое разнообразие типовых стропильных систем, но каждый мастер вносит свои изменения с учетом конкретных особенностей здания и наличия сортамента пиломатериалов.

Мауэрлат

Используется как несущая конструкция пяток стропильных ног, изготавливается из бруса 100×100 мм. Если нет бруса, то для мауэрлата можно использовать двойные доски толщиной 50 мм. В срубах не применяются, функцию мауэрлата выполняет верхний венец. Для увеличения устойчивости фиксируется к нижним венцам металлическими шкантами. В каркасных деревянных домах этот элемент конструкции стропильной системы устанавливается, он позволяет равномерно распределять точечные нагрузки по всему периметру несущих стен и предупреждает прогиб непрочного обвязочного верхнего пояса.

Мауэрлат

Стропила

Главный элемент конструкции крыши, формирует ее геометрию и внешний вид. Стропильные ноги воспринимают на себя все нагрузки, в том числе и вес кровельных покрытий. Чаще всего изготавливаются из досок 50×150 мм, шаг стропильных ног рассчитывается индивидуально или может быть стандартным. Стандартный шаг применяется в тех случаях, когда планируется строить теплую крышу. Делается это для упрощения и ускорения процесса монтажа кровельного пирога. Дело в том, что все утеплители, вне зависимости от материала изготовления, имеют ширину 60 см. Стандартный шаг стропильных ног в пределах 57–58 см, что позволяет сразу устанавливать в ниши утеплители без предварительной подгонки размеров.

Стропила

Для стропил нужно выбирать только качественные доски, если длины недостаточно, то их разрешается наращивать.

Сращивание стропил по длине

В зависимости от длины стропил, типа кровельной системы и климатической зоны расположения здания подбираются варианты и места установок прогонов, упоров и раскосов. Пятки стропильных ног могут фиксироваться к мауэрлату или верхнему венцу жестко или при помощи специальных соединений, позволяющих совершать возвратно/поступательные движения во время усадки и изменения линейных параметров деревянного дома.

Прогоны

Служат точкой упора длинных стропильных ног, не позволяют стропильной системе прогибаться под воздействием различных усилий. Очень часто применяются в мансардных крышах, за счет них удается существенно увеличить высоту жилых помещений.

Прогоны изготавливаются из бруса, вертикальные ноги упираются о несущие конструкции дома. В зависимости от места монтажа могут быть боковыми или коньковыми.

Прогон — деревянный брус, с назначением поддерживать стропила (не дать им прогнуться)

Затяжки

Специальные балки, устанавливается специально для упора стропильных ног в случае отсутствия мауэрлата. Затяжки одновременно служат потолочными балками перекрытия. Изготавливаются из бруса 100×100 мм или досок 50×100 мм. Снимают распирающие нагрузки со стен деревянного дома, рекомендуются к использованию во время капитального ремонта старых строений. Затяжки значительно повышают устойчивость конструкции крыши, к ним могут дополнительно фиксироваться нижние части вертикальных опор.

Затяжка стропилы

Жесткое защемление коньковой балки между двумя стропильными затяжками. Такой узел соединения стропил обеспечивает высокую жесткость стропильной системы

Стойки

Монтируются в вертикальном положении, принимают на себя изгибающие нагрузки на стропила. Количество и расстояние между стойками рассчитывается индивидуально для каждой конструкции крыши. Элементы изготавливаются из бруса 100×100 мм, в верхней части делается косой запил с таким расчетом, чтобы упор был по всей поверхности. Для исключения скольжения применяются специальные методы фиксации или набиваются упорные доски.

Стойки

Подкосы

Могут работать самостоятельно или в паре со стойками, упираются о стропильные ноги под прямым углом. Целесообразность установки подкосов определяет опытный кровельщик. Если планируется использовать чердачные помещения под мансарду, то подкосы не делаются – они значительно уменьшают свободное пространство. Удерживают относительно небольшие нагрузки, могут изготавливаться из таких же досок, как и стропильные ноги.

Подкосы

Растяжки

Соединяют две стропильные ноги в единую ферму, противодействуют распирающим усилиям. Растяжки работают на растяжение, что позволяет применять для них тонкие доски. Дело в том, что доски на растяжение работают значительно лучше, чем на сжатие.

Растяжки и другие элементы на схеме

Лежень

Продольная балка посредине коробки деревянного дома. Рекомендуется устанавливать в тех случаях, когда конструкция стропильной системы требует прогона под коньком. Элемент может быть цельным или наращенным, материал изготовления – брус 100×100 мм. Лежень обязательно должен располагаться над несущими перегородками деревянного дома, об него упираются нижние части вертикальных стоек конькового прогона.

Лежень на схеме

Обрешетка

Цены на OSB (ориентированно-стружечные плиты)

OSB (ориентированно-стружечные плиты)

Тип зависит от кровельных материалов. Под мягкие покрытия деревянных домов делается только сплошная обрешетка из плит ОСП или клееной фанеры, есть варианты изготовления сплошной обрешетки их обрезных досок. Но они применяются очень редко – дорого, долго и сложно.

Под металлические или штучные кровельные материалы обрешетка делается из необрезных или обрезных досок и реек. Шаг обрешетки подбирается с учетом технических параметров покрытий.

Стыковать элементы обрешетки по длине следует на стропиле, закрепляя каждый из концов гвоздями или скобами

Контробрешетка

Этот элемент конструкции стропильной системы устанавливается только для теплых крыш с утеплителем из минеральной ваты. Задача контробрешетки – обеспечивать эффективную естественную вентиляцию подкровельного пространства.

Схема устройства кровли

Минеральная вата очень негативно относится к увеличению показателей относительной влажности, показатели ее теплопроводности увеличиваются в разы, эффективность утепления существенно понижается. Кроме того, длительный контакт влажной минваты с деревянными конструкциями стропильной системы становится причиной появления гнилостных процессов со всеми негативными последствиями. Никакие самые современные парозащитные барьеры не могут полностью исключить проникновение пара в вату. Для удаления требуется вентиляция, но не накрывать утеплитель нельзя, холодный ветер выдувает теплый воздух, что также понижает показатели теплосбережения. Для решения проблемы используется специальная ветрозащита, позволяющая испаряться влаге и защищать минвату от ветра. Влага должна постоянно удаляться, для этого и делается контробрешетка. Между ветрозащитой и кровельными материалами есть продухи, процесс естественной вентиляции эффективно удаляет испарившуюся из минеральной ваты влагу.

Ветрозащитная пленка

Цены на ветрозащитные мембраны

Ветрозащитная мембрана

Кобылки

Применяются для экономного увеличения длины стропильных ног. К толстым доскам прибиваются тонкие, они не несут значительных нагрузок. За счет удлинения стропилин удается увеличить защиту фасадных стен деревянного дома, отрегулировать параметры карнизного свеса.

Кобылки

Выбор кровельного материала

Для покрытия деревянной крыши рекомендуется использовать:

• Гонт. Деревянный кровельный материал, состоящий из небольших пластин, стыкующихся между собой шипами и пазами. Гонт изготовляется из особо прочных пор дерева.

• Шиндель – это небольшие пластины колотой формы. Внешне напоминают черепицу только неодинаковой формы.

• Лемех – это разновидность шинделя. Его форма сложнее – верхняя часть выполнена в лопатной форме, нижняя – ажурная.
• Тес – представляет собой обрезную доску из хвойных пород дерева.

Важно: важное отличие деревянной кровли от любой другой – это высокая ремонтопригодность. Произвести работы по замене элемента кровли можно быстро и самостоятельно.

Наслонные и висячие крыши деревянных домов

Висячие крыши

Используются только для небольших домов. Особенность таких конструкций – стропильные ноги упираются только о верхний венец или мауэрлат, а в коньке между собой. Дело в том, что дом не имеет внутренних несущих стен, позволяющих устанавливать надежные вертикальные упоры или горизонтальные прогоны. Для недопущения распирания стропилины фиксируются стяжками.

В некоторых случаях в качестве упора могут служить балки потолочного перекрытия. Но так поступать следует очень осторожно и только в том случае, когда прочность балок позволяет выдерживать дополнительные нагрузки.

Висячие крыши

Схема — стропила со скользящей опорой и пропилами

Крыша с висячими стропилами

Практический совет. Если возникает крайняя необходимость делать вертикальные опоры на затяжках, то изготавливать их надо из нескольких скрепленных между собой тонких досок, установленных на ребро. Такие конструкции имеют существенно большее сопротивление на изгиб, чем брус такой же ширины.

Наслонные крыши

Монтируются на больших строениях, дополнительная жесткость стропильной системы обеспечивается за счет подкосов или горизонтальных прогонов, установленных на лежне.

Наслонные крыши

Наслонные стропила

Классификация кровель из древесины

Сборка деревянной кровли всегда производится из штучных элементов. Технология укладки и принцип сооружения зависит от формы и размеров именно этих элементов, в числе которых значатся:

• Шиндель. Дощечки, получаемые путем «расщепления» или колки полена вдоль волокон. Производится как вручную, так и механическим способом. У изделий ручного производства допустимы отличия по форме и толщине в пределах одной партии. Применялась на территории германских княжеств.
• Дранка. По методу изготовления похожа на шиндель, но тоньше его. Геометрические размеры штучных элементов по аналогии могут отличаться. Использовалась на Руси в обустройстве крестьянских изб.
• Гонт. Фигурно выпиленные дощечки, имеющие в срезе форму ласточкиного хвоста. Узкий боковой край, играющий роль шипа, заводится в край соседнего элемента с характерным пазом, благодаря чему создается практически герметичное соединение. Применялся в странах Западной Европы.
• Лемех. Линзообразные детали, напоминающие формой рабочую часть ложки. Выпуклые элементы изготавливаются с ровным или узорчатым, выполненным в виде своеобразных ступенек, нижним краем. Лемех укладывали на купола деревянных церквей, крыли им терема и боярские хоромами.
• Тес. Попросту полноразмерные доски, они же теснины. Укладываются вдоль или поперек стропильной системы или на слеги – бревна, опирающиеся на самцы. На Руси в старину применялись в устройстве кровли над избами богатых купцов и зажиточных крестьян.

Чем меньше размер элемента, тем чаще под него сооружается обрешетка. Шаг между решетинами рассчитывается так, чтобы под каждым продольным рядом штучных элементов было как минимум три опоры.

Размер бруска под устройство покрытия из гонта или шинделя принимается 50×50 или 40×40 мм. При длине детали кровли более 800 мм потребуется более толстый брусок или жердь.

Под укладку теснин обрешетку делают из бруска сечением 60×60 мм или жерди с диаметром примерно 70 мм. Жердины обтесывают на два канта. Решетины крепят к стропилам с шагом 60 – 70 см.

Соединительные элементы для стропильных систем

Раньше конструкции собирались на обыкновенных гвоздях и скобах, отдельные элементы соединялись в запил. Это довольно трудоемкие работы, требуют практических навыков. В настоящее время редко можно встретить мастеров, использующих старые технологии, промышленность выпускает большой выбор металлических креплений, упрощающих и облегчающих процесс строительства крыши.

Детали для крепления стропил

Способы крепления стропильных ног

Кроме этих стандартных соединительных элементов, могут применяться шпильки для соединения верхней части стропильных ног. Такое соединение имеет одну степень свободы, что позволяет компенсировать колебания размеров деревянного дома.

Схема конькового соединения стропильной системы

Соединение стропил в коньковой части

Соединение стропил металлическими накладками и болтами

Практический совет. Если правильно соединять несущие конструкции крыши, то обыкновенные гвозди по надежности ничем не уступают современным элементам. Кроме того, вбить несколько гвоздей намного проще и быстрее, чем вкручивать в каждую балку или доску по 5–8 саморезов.

И еще один нюанс. Количество саморезов должно быть в разумных пределах. Если их очень много, то прочность пиломатериалом заметно уменьшится, они могут расколоться даже при относительно небольших усилиях.

Количество саморезов должно быть в разумных пределах

Цены на различные виды крепежа для стропил

Крепеж для стропил

Виды деревянных кровельных покрытий

Название «деревянная кровля» объединяет довольно много разновидностей. Они различаются:

• по качеству и сорту дерева;
• по методам укладки;
• по форме и типу пластин.

Рассмотрим типы пластин, так как они определяют всё остальное.

Гонт

Слово «гонт» вместе с принципами применения пришло из Польши. Формально этот термин объединяет и дранку, и щепу, и шиндель.

Гонт (от польского слова gont) — тонкие и недлинные деревянные пластинки или дощечки, употребляемые на покрытие крыш – «гонтинки».
Энциклопедический словарь Брокгауза и Ефрона
https://ru.wikisource.org/wiki/%D0%AD%D0%A1%D0%91%D0%95/%D0%93%D0%BE%D0%BD%D1%82

Гонт делается двумя способами.

1. Колотый гонт — плашки, которые откалываются от чурки при помощи колуна, но из-за неточности изготовления они плохо соединяются и больше коробятся. Кроме того, на колотый гонт идёт больше дерева и труда, поэтому он дороже стоит.
2. Пилёный гонт — производится с помощью специальных машин. Имеет меньшую себестоимость, но при распиле нарушается структура волокон и в шероховатую после отпиливания поверхность лучше проникает влага, поэтому срок службы пилёного гонта меньше.

По виду сечения гонт делится на два типа.

1. Шпунтованный — клинообразного сечения, с трапециевидным в сечении пазом (или шпунтом, фланцем), прорезанным в толстой продольной кромке «черепка». Его длина — 65—70 сантиметров, ширина — 11—13 сантиметров. Тонкая продольная кромка (кант, гребень или перо) – острая, при укладке она плотно входит в паз предыдущей гонтины. Такой гонт можно монтировать не строго параллельно скату, а с наклоном, что смотрится необычно и красиво. Именно эта разновидность в быту и называется гонтом.


   Шпунтованные гонтины плотно соединяются между собой, образуя герметичное покрытие

2. Нешпунтованный. Изготавливается в виде обычных пластин толщиной до 10 см без специальных соединительных замков. Нешпунтованный гонт по-другому называется дранкой

Шпунтованная гонтовая кровля за счёт сложной конструкции пластин очень долговечна, но сделать её самостоятельно практически невозможно.

Дранка и щепа

Нешпунтованный гонт бывает линзовидного или прямоугольного сечения и тогда называется дранкой.

Специальная дранка толщиной более сантиметра из канадского кедра прослужит не одно десятилетие

Своё название дранка получила от глагола «драть» – от бревна или чурки вдоль волокон срезают или откалывают пластины длиной 35—100 сантиметров, шириной в 15—20 сантиметров, толщиной от сантиметра.

Если используются хвойные породы, то дранка колется вручную с помощью колуна (специального топора) – и «дрына» — колотушки.

Дранка отщипывается с помощью колуна и дрына

Если используются мягкие липа или осина, лучше работает драночный станок. Исторический станок для «дранья» назывался махалом. Мастер «машет» бревном с прикреплённым к нему ножом, который и отщепляет дрань от закреплённого чурака.

Махало — станок для щипания дранки — требует больших физических усилий

Такой станок вполне можно изготовить и самому. Нужно конец тяжёлого бревна длиной около трёх метров подвижно скрепить шкворнем с тяжёлым длинным основанием. В метре от шкворня на основании закрепить фиксатор для чурака, а на бревне — нож-скобу длиной не менее 50 сантиметров. На втором конце бревна крепится ручка для удобства. Правда, работа на таком станке под силу только физически крепкому человеку.

Видео: самодельный станок для дранья

Правильно сделанная дранка пластична, не слоится, с одной стороны она гладкая и ровная (и укладывается этой стороной вниз), с другой — щепистая, именно благодаря этому не трескается при вбивании гвоздя. Выгибается она только в сторону гладкой поверхности. Готовая крыша очень красива и похожа на встопорщенную чешую.

Тонкий (до 10 миллиметров, а обычно — 2—3 миллиметра) нешпунтованный гонт прямоугольного сечения называется щепой или стружкой. Строгается она из чурок одинаковой длины и ширины либо станком, либо вручную. На верхней стороне щепы всегда получаются «заколы», заметные при сгибании. Укладывать щепу нужно непременно гладкой поверхностью вниз, а «заколы» должны быть направлены к свесу крыши, чтобы по ним стекала вода. Щепа позволяет легко делать покрытие с большим количеством слоёв, что увеличивает защитные свойства крыши во всех отношениях.

Видео: особенности щепы для кровли

Производство необходимого количества щепы или дранки и их укладка вполне по силам любому дотошному непрофессионалу.

Полежавшая на кровле щепа часто приобретает красивые оттенки

Видео: монтаж дранки

Шиндель (деревянная черепица)

Шиндель часто путают с дранкой. Это, конечно, один из её вариантов, но более трудоёмкий в изготовлении. Название «деревянная черепица» более справедливо. Из Европы к нам пришли его форма и название: scindula от латинского глагола scindere — раскалывать. Подготовка дерева аналогична той, что производится при производстве нешпунтованного гонта и дранки. Но потом каждая пластина отдельно подстругивается со всех сторон — снимается толщина с одного конца, где она будет крепиться. Для лучшего прилегания пластины торцуются по бокам, а с нижнего края снимается поперечная фаска для облегчения схода воды или изменяется вся его геометрия — край закругляется или приобретает иную форму.

С той стороны, где шиндель будет крепиться к кровле, его толщина меньше

Самостоятельное изготовление шинделя почти нереально из-за невероятной трудоёмкости.

В зависимости от формы шинделя можно получить разнообразные рисунки кровельного материала

Видео: серийное производство шинделя

Лемех

Лемех из всех видов деревянной кровли — самый красивый, он напоминает вогнутую лопатку с резьбой по краю. Именно лемехом крыты уже упоминавшиеся нами храмы XVII—XVIII веков. А ещё — боярские хоромы и деревянные дворцы. Лемех делается лишь из мягкой осины, срубленной поздней весной, с максимальным количеством сока. Каждый лепесток — уникальное художественное изделие. На него уходит много дерева и огромное количество ручного труда. Поэтому лемех ныне применяется лишь для реставрации старых и — редко — строительства новых храмов. При покрытии купола для каждого ряда имеются свои «выкройки», различающиеся по кривизне. От влажности и времени лемех ещё больше прогибается и создаёт безупречную купольную форму.

Купол из лемеха стоит очень дорого, поэтому чаще всего этот материал применяют для реставрации старинных храмов

Лемех олицетворяет собой настоящее древнее искусство. Я видела храмы, главы которых крыты лемехом. Это выглядит невероятно. Они покрыты благородной серебристой патиной и блестят на солнце. Как будто главы крыты чистым серебром.

Крытая лемехом главка часовни Иоанна Богослова в деревне Зехново Архангельской области создает впечатление изделия из чистого серебра

Видео: как делают сегодня лемех в одном из монастырей

Лемех по силам лишь очень немногим профессиональным мастерам по дереву.

Тёс (крыша из досок)

Тёс — это просто доски, длиной часто равные размеру ската или его половины. Изначально они кололись из длинного бревна топором, а затем обтёсывались до более или менее ровной поверхности — отсюда и название. От того времени остались лишь желобки на верхней стороне досок для быстрого стекания воды.

Кровля из тёса сделана по старорусским технологиям

Доски стелятся перпендикулярно коньку тремя способами:

• в два ряда, пригнанные друг к другу вплотную. Верхний ряд кладётся так, чтобы равномерно перекрыть швы нижнего; Кровля из тёса в два ряда: верхний ряд перекрывает швы нижнего
• нижний ряд кладётся с небольшим разрывом примерно в половину ширины доски, затем пустое место накрывается верхней доской — это более экономный, но и более рискованный способ: есть опасность, что при усушке крыша начнёт течь;


  Кровля из тёса в два ряда с разрывом экономит дерево, но это рискованно

• щели единственного ряда досок укрываются более узкими досками — нащельниками с нахлёстом не менее 5 сантиметров.


  Кровля из тёса в один ряд с нащельником также даёт экономию

Во всех случаях доски нижнего ряда кладут сердцевиной вниз, верхнего — наружу. Тогда при деформации доски обоих рядов создадут герметичную конструкцию.

Если соблюдается принцип укладки тёса, то крыша никогда не потечёт

Демократичный тёс можно уложить и самостоятельно.

Какие нюансы нужно учитывать планируя каркас крыши

Коэффициент усадки у различных видов древесины отличается:

• Брус и бревно естественной влажности — усадка 10%,
• Профилированный и обрезной брус камерной сушки — не более 3-5%
• Клееный брус — не более 2-3%.

При планировании важно отметки кровли продублировать до и после усадки. Если этого не сделать, ремонт нужно будет делать уже спустя первый год.

Это нужно учесть при выборе материала для каркаса стропильной системы. Чтобы крыша прослужила долго необходимо:

1. Устройство стропильной системы просчитывается.
2. Дом из дерева естественной влажности перед монтажом кровли должен выстоять не менее 1 года.
3. Выбирать материал для кровли качественный, не экономя.

После сборки деревянную крышу нужно постоянно контролировать и проверять устройство, все минимальные поломки важно чинить сразу. В противном случае потребуется капитальный ремонт, а это лишние материальные затраты.

Виды крыши

Перед тем, как построить крышу надо сделать окончательный выбор конструкции крыши, имеет смысл познакомиться с теми, типами крыш, которые часто всего применяют в загородном строительстве.

Виды крыши

Любая крыша может быть классифицирована по следующим критериям:

1. Уклон.

1. Форма конструкции.

1. Материалы, используемые для ее сооружения.

Устройство и общие правила сооружения

Угол наклона ската должен быть не меньше 45°
Перед началом работ требуется подготовить чертеж деревянной крыши. Он поможет не теряться по ходу возведения, а также рассчитать требуемое количество материалов. Нужно помнить, что кровлю из досок делают только на скатной конструкции с наклоном не менее 45 градусов. Это обусловлено необходимостью оттока осадков, чтобы они не портили состояние дерева.

Нельзя допускать непосредственного контакта с бетоном. Как минимум, между ним и древесиной должен находиться гидроизоляционный слой.

Элементы конструкции нужно основательно обработать не только противопожарной пропиткой, но и составами, предотвращающими загнивание и поражение плесенью. В продаже можно найти комбинированные средства, совмещающие эти функции.

При выкладке доски обязательно должны частично перекрываться, чтобы при стекании осадков по скату не проникали под кровлю.

Особенности покрытия кровли из щепы и дранки

Такой материал монтируется в три-четыре слоя внахлест как по вертикали, так и по горизонтали. В длину из дранки крепится деревянная кровля — чертежи ее особо не отличаются от других видов конструкций, так же, как и гонт. Соседние планки нужно перекрыть до 25-30 мм. Новый горизонтальный слой должен устраиваться так, чтобы стыки двух нижних планок были закрыты одной верхней. К каждой кровельной дранке прибивается гонтовый гвоздь 70×1,5 мм с последующим подшиванием конька деревянным уголком.

Обустройство щепной крыши следует по такой же технологии с учетом укороченных планок. Дранка, обычно, предлагается в длину от 40 см до 10 м, в ширину 9-13 см, толщиной 3-5 мм. Размеры щепы несколько меньше: длина — 40-50 см, ширина — 7-12 см, толщина – 3 мм. Исходя из особенностей, щепа крепится к обрешетке с шагом порядка 15 см, дранка – от 30 см. Оба материала очень легкие, поэтому достаточно будет бруска 40×40 мм.
