Пирог кровли под металлочерепицу: холодная и теплая кровля крыши

Крыша здания подвергается особо интенсивному воздействию различных природных факторов, поэтому от надежности и качества ее конструкции зависит не только комфорт внутри дома, но и продолжительность эксплуатации всего сооружения. Особое внимание необходимо уделить выбору материала и последовательности установки слоев пирога кровли под металлочерепицу. Статья предоставляет информацию о материалах необходимых для обустройства надежной кровли – основные эксплуатационные характеристики, необходимость использования, особенности монтажа и т.п. Прочитав статью, Вы сможете проконтролировать качество работ строителей, и в случае необходимости, не позволите им «сэкономить» на приобретении дешевых строительных и изоляционных материалов или «упрощении» технологии монтажа.

Пирог кровли под металлочерепицу Источник spb-artstroy.ru

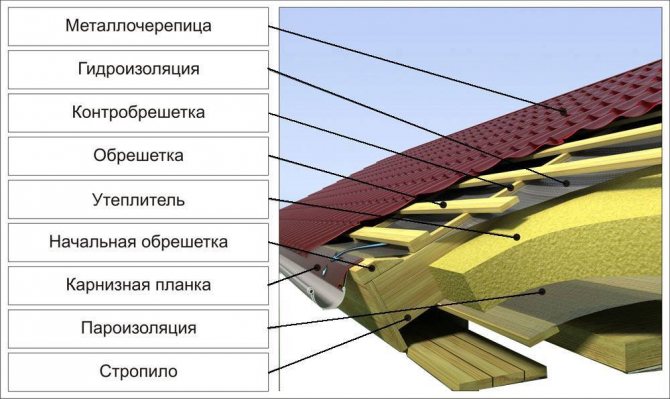

Последовательность и назначение слоев кровельного пирога крыши с теплоизоляцией

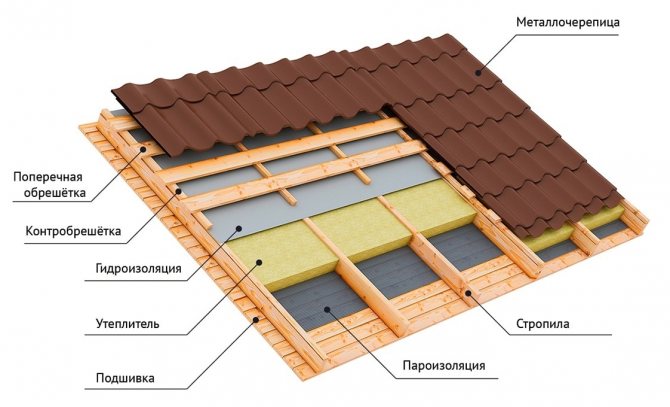

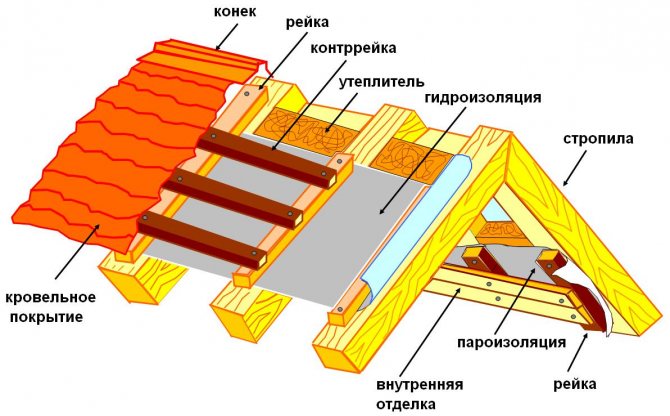

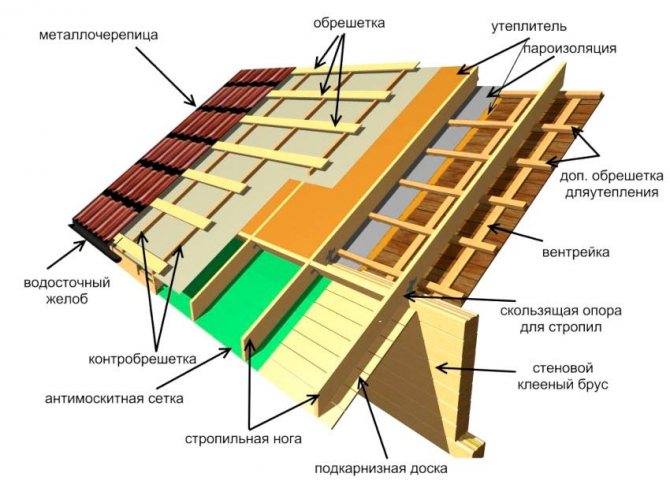

Пирог кровли из металлочерепицы с утеплителем состоит из нескольких слоев, каждый из которых имеет свое назначение:

Внешнее покрытие. Металлочерепица или ее бюджетный вариант – металлопрофиль (профилированный лист, профнастил). Металлопрофиль рекомендуется использовать для покрытия хозпостроек и технических сооружений в конструкции крыш без утеплителя;
Обрешетка. Деревянный каркас, к которому крепится внешнее покрытие;
Гидроизоляция. Защищает стропильную систему и теплоизоляцию от воздействия влаги;

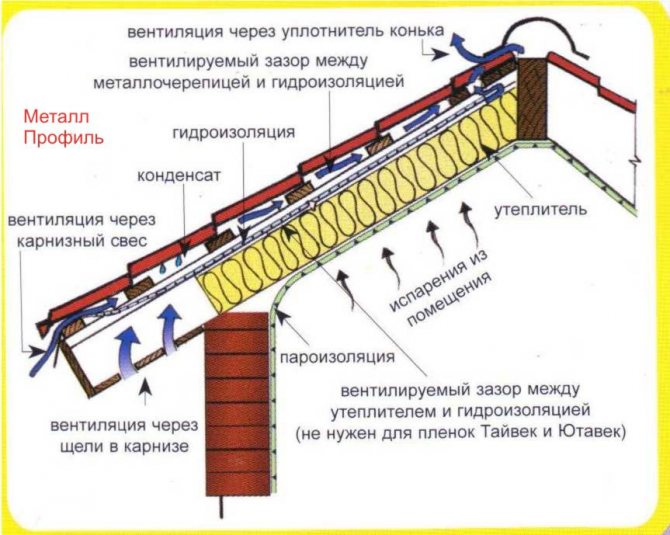

Контробрешетка. Деревянные рейки, создающие вентиляционный зазор между внешним покрытием и изоляционными материалами. Благодаря контробрешетке влажный воздух и конденсат не контактируют с теплоизоляцией;

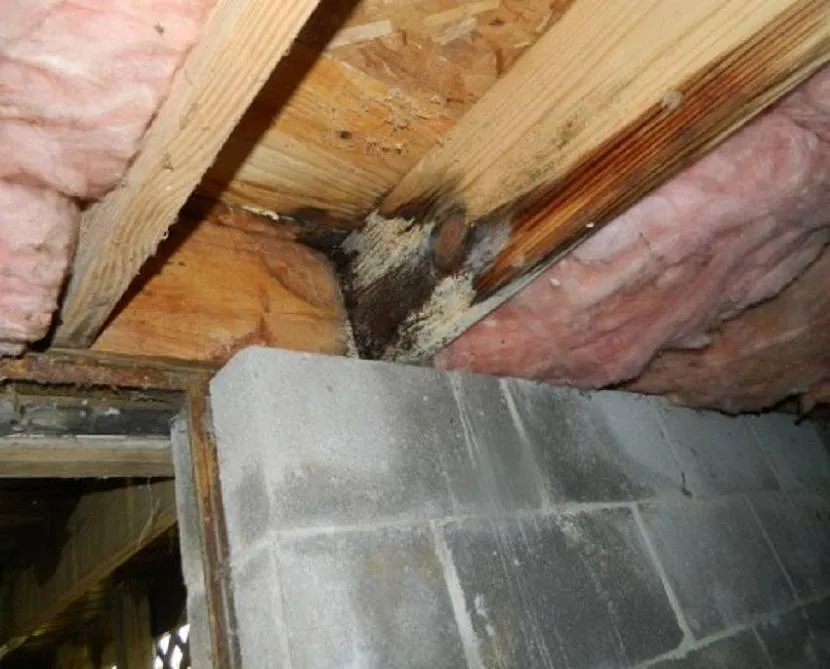

Результат установки теплоизоляции крыши без контробрешетки и внешней гидроизоляции Источник spb-artstroy.ru

Звуко- виброизоляция. Демпферные элементы, входят в состав каркаса крыши большой площади. Допускается использование таких марок как Изопласт bi-not, Sylomer и т.п. Кровельные конструкции небольших и средних размеров могут обходиться без них, при условии аккуратного монтажа несущего основания (настила), использовании волокнистой теплоизоляции и точного соблюдения технологии крепления металлочерепицы;
Стропильная система. Совокупность несущих элементов крыши, которая является основой для крепления всех слоев кровельного пирога;

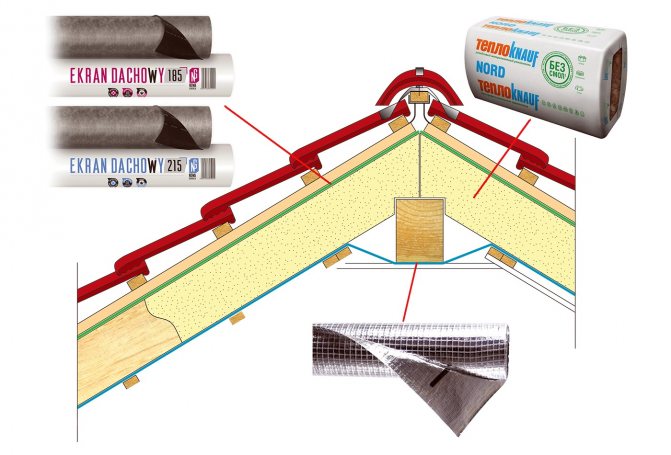

Теплоизоляция. Снижают теплопотери здания. Рекомендуется использовать волокнистые теплоизоляционные материалы, имеющие высокую степень шумоизоляции: минеральная вата, базальтовая вата, стекловата;
Пароизоляция. Защищает кровельный пирог от влажного воздуха, поступающего с внутренних помещений сооружения;
Внутренняя контробрешетка. Деревянные рейки небольшого сечения, создающие вентиляционный зазор между пароизоляционной мембраной и внутренними отделочными материалами;
Обшивка. Черновая: фанера, OSB, гипсокартон, предназначена для крепления декоративно-отделочных материалов. Декоративная: пластиковая или деревянная вагонка, фальш брус, декоративные панели.

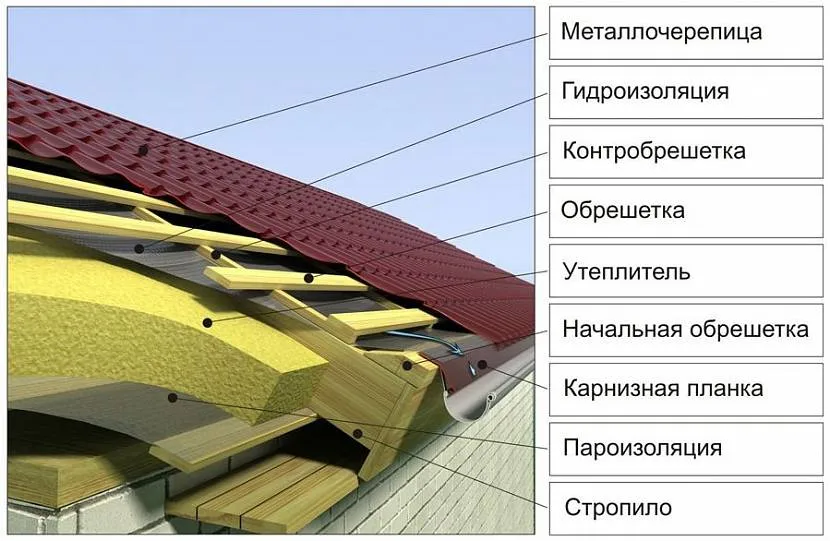

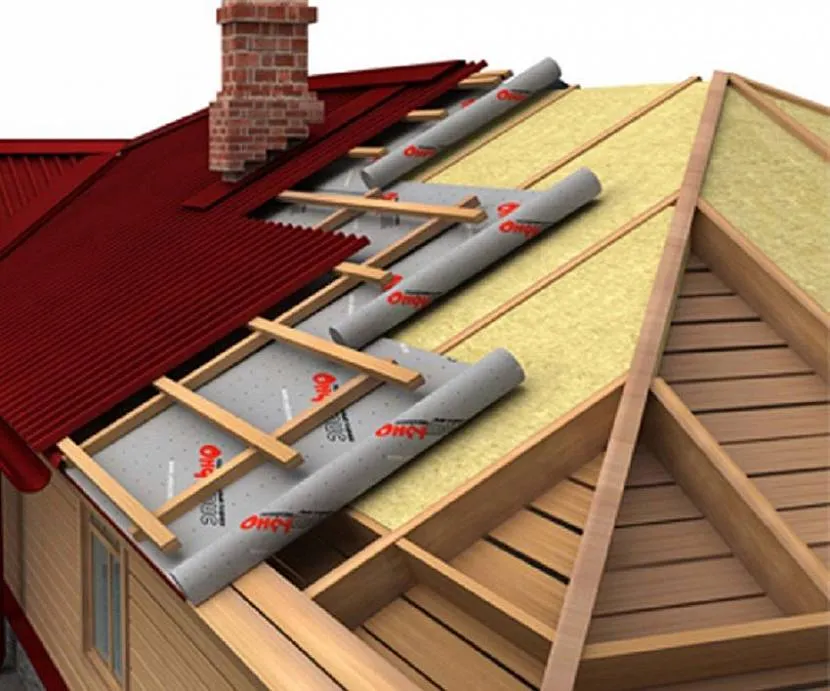

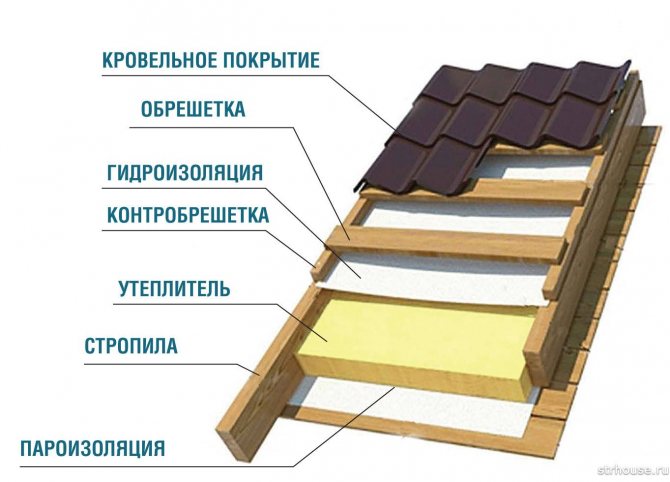

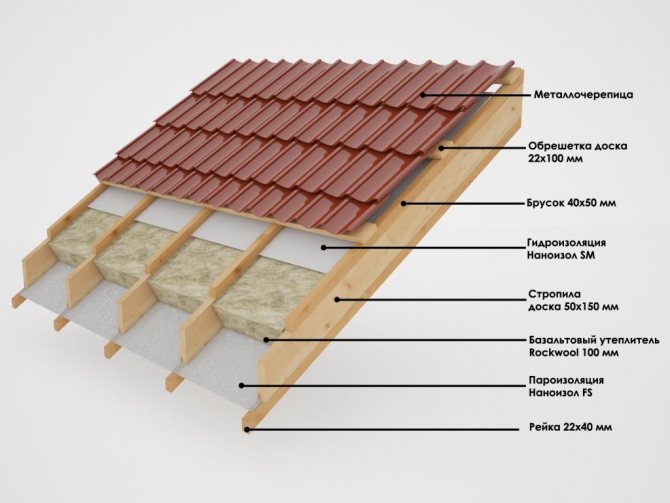

Схема расположения слоев кровельного пирога с утеплителем Источник legkovmeste.ru

Пароизоляция

Данный слой защищает теплоизоляцию от контакта с нагретым влажным воздухом. Использовать пароизоляцию очень важно при укладке волокнистой теплоизоляции, поскольку минеральная вата может поглощать влагу, что негативно сказывается на её эксплуатационных характеристиках.

Самый популярный бюджетный пароизоляционный материал — пергамин. Но он отличается небольшим сроком службы и низкими показателями прочности. Более целесообразным будет применение «тканой» мембраны из полипропилена. Она эффективно защищает от появления конденсата.

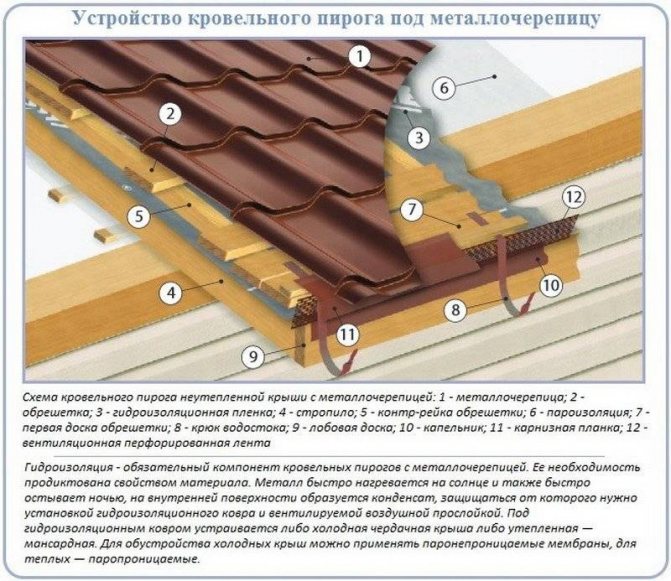

Последовательность слоев холодной кровли

Технология обустройства холодной кровли значительно проще, чем утепленной:

К стропилам при помощи строительного степлера крепится гидроизоляционная мембрана;
Вдоль стропильных ног устанавливаются планки контробрешетки;
Элементы обрешётки закрепляются перпендикулярно стропилам;
Закрепляется кровельный материал – металлочерепица.

Холодная кровля используется для технических сооружений, гаражей, складских помещений и других хозяйственных построек.

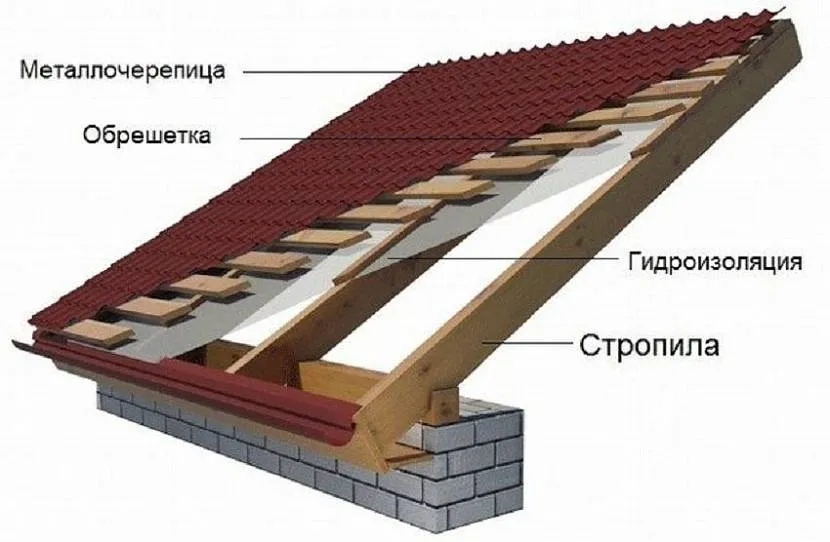

Последовательность слоев кровельного пирога холодной кровли Источник ria.com

Смотрите также: Каталог компаний, что специализируются на кровельных материалах.

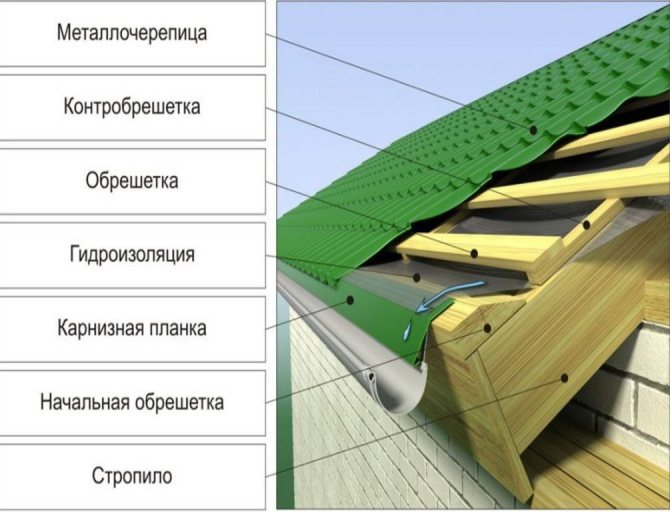

Капельник и карнизная планка

Карнизная планка и капельник применяются для обеспечения вентиляции и выполнения декоративных задач. Данные элементы нужны для полноценного проветривания пространства под кровлей и его защиты от проникновения посторонних предметов. Обычно речь идет о прямоугольниках, имеющих V-образную форму.

Карнизную планку и капельник изготавливают так, чтобы края с одной стороны были загнутыми. Это обеспечивает необходимую прочность элементов и защищает выступающие края от деформации.

Данные планки выполняют разные функции. Карнизная планка обеспечивает защиту фронтальной доски карнизного света от негативного воздействия влаги. Это происходит, когда вода стекает с кровельного материала и небольшая её часть может попадать на лобовую доску (в случае отсутствия планки). Также изделие обеспечивает естественное проветривание крыши. Карнизная планка представляет собой видимый элемент, наличие которого повышает привлекательность крыши.

Капельник предназначен для того, чтобы увести влагу с гидроизоляционного материала. Элемент обеспечивает защиту досок от воздействия конденсата. Концы гидроизоляции крепят к капельнику, что облегчает задачу и позволяет добиться желаемого результата. Применение капельника существенно продлевает срок службы карнизного свеса.

Основные характеристики и особенности применения элементов кровли

Стропильный каркас

Для крыши из металлочерепицы применяется стандартная стропильная система для легких кровельных материалов. Сечение бруса – 50х150 мм, шаг стропильных ног 600-950 мм. Как правило, принимается шаг 600 мм для удобства монтажа теплоизоляционных материалов. Такое расстояние позволяет расположить целые плиты утеплителя между стропилами без зазоров и без необходимости их раскроя, что значительно ускорит процесс укладки.

В северных регионах России для стропил рекомендуется использовать брус с сечением 50х200 мм. Это связано с необходимостью противостоять повышенным снеговым и ветровым нагрузкам, а также позволяет расположить между элементами каркаса более толстый утеплитель.

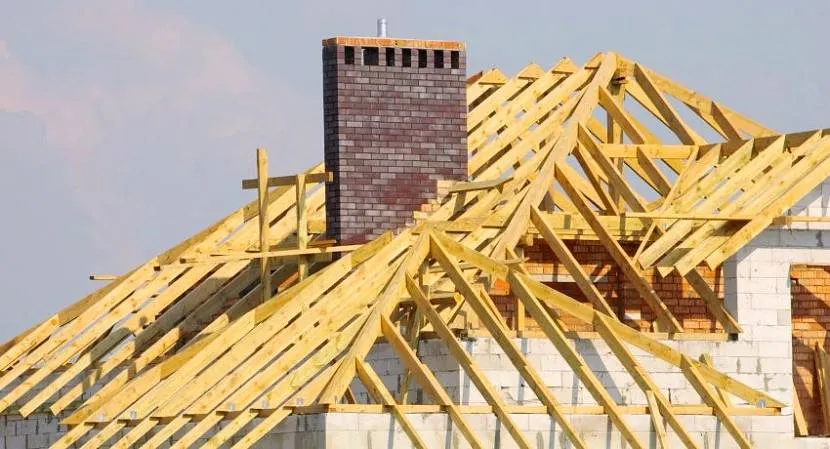

Стропильный каркас сложной конструкции Источник amtframe.org

Гидроизоляция

Выбор гидроизоляционного материала, входящего в состав кровли под металлочерепицу, зависит от назначения сооружения. Применение обычной полиэтиленовой пленки, пергамина или рубероида допускается для изоляции неутепленных кровельных конструкций используемых в неотапливаемых зданиях технического назначения.

В жилых домах рекомендуется применять гидроизоляционные мембраны, несмотря на их довольно высокую стоимость. Для крыши под металлочерепицу, как правило, используют следующие типы гидроизоляции:

Двухслойная полимерная – состоит из двух слоев полиэтиленовой пленки с армирующей сеткой между ними;
Супердиффузионная мембрана – характеризуется односторонней паропроницаемостью. Ее расположение при монтаже – проницаемой стороной по направлению к утеплителю, чтобы влажный воздух отводился от теплоизоляции в вентиляционный зазор.
Гидроизоляция с ворсистым покрытием – также является диффузным материалом отводящим влагу. Кроме того, препятствует образованию конденсата. Устанавливается ворсистой, паропроницаемой стороной к утеплителю.

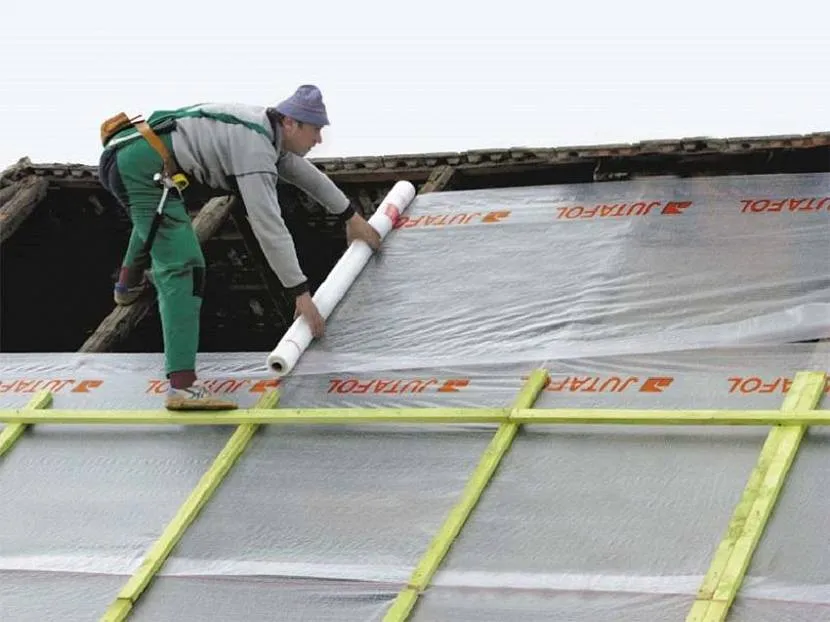

Любая из гидроизоляционных мембран укладывается на плоскость крыши параллельно коньку, начиная снизу. Перехлёст между полотнищами составляет 10-15 см и дополнительно проклеивается строительным скотчем. Крепление к стропилам осуществляется строительным степлером.

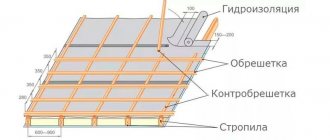

Укладка гидроизоляционной мембраны осуществляется от нижней части ската к коньку Источник es.decorexpro.com

Контробрешетка

Располагается между элементами обрешётки и стропилами, формируя зазор между гидроизоляционным слоем и кровельным материалом. Изготавливается из древесины в виде брусков 30х50 мм. Если крыша имеет сложную конструкцию, большую площадь или значительную длину ската, то для контробрешетки используются бруски увеличенного сечения – 50х50 мм. Располагается вдоль стропил и крепится к ним гвоздями или шурупами саморезами длиной 50-75 мм.

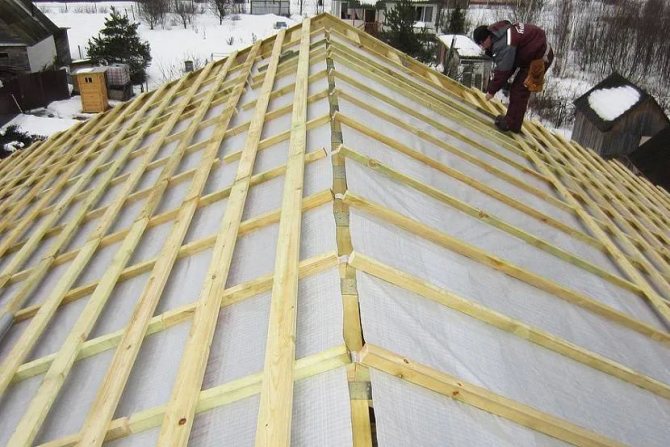

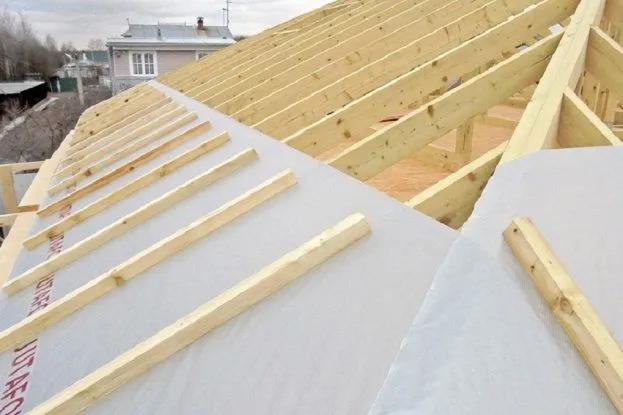

Крепление бруса контробрешетки осуществляется поверх гидроизоляционной мембраны Источник hotwell.com

Обрешетка

Является несущим основанием для листов металлочерепицы. Изготавливается из досок сечением 50х200 мм или бруса 40х60 мм, располагается перпендикулярно стропилам На практике, эти элементы часто используют совместно, при необходимости особо прочного закрепления крайних листов металлочерепицы, в случае повышенных ветровых нагрузок в регионе и/или высокой парусности конструкции крыши. В этом случае основная площадь крыши покрывается брусом, а нижняя часть ската – сплошным настилом из доски. Шаг элементов обрешётки зависит от волны металлочерепицы и составляет 800-1000 мм. Крепление осуществляется при помощи гвоздей или шурупов по дереву (саморезов) длиной 60-75 мм.

Важно! Все деревянные элементы кровельной конструкции необходимо обработать антисептическими (против грибка, плесени, гнили) и антипиреновыми (повышают сопротивляемость пламени) пропитками. Производители строительной химии предлагают и универсальные средства для обработки древесины, значительно увеличивающие срок эксплуатации.

Крепление досок обрешётки кровельного пирога Источник orchardo.ru

Гидроизоляция

Для защиты неутепленных элементов кровли в сооружениях без системы отопления обычно используют пергамин, полиэтилен либо рубероид. А вот в жилых зданиях необходимо монтировать гидроизоляционные мембраны. Обычно при монтаже крыши под металлочерепицу применяют такие решения:

полимерная двухслойная изоляция — пара слоев полиэтилена, между которыми расположена армирующая сетка;
материал с ворсистой поверхностью — обеспечивает отвод влаги и предотвращает появление конденсата;
супердиффузионная мембрана — может пропускать пар только в одну сторону, обеспечивая отвод влажного воздуха в вентиляционное пространство.

Видео описание

В видео можно увидеть правила монтажа кровельного пирога:

Кровельное покрытие

Качественная металлочерепица имеет толщину 0,4-0,6 мм и несколько слоев защиты. Визуально наличие внутренних защитных прослоек проверить практически невозможно, поэтому при приобретении кровельного материала требуйте у продавца сертификат. Для защиты от коррозии металлочерепица окрашивается с внутренней стороны, а с внешней имеет полимерное покрытие, которое гораздо лучше противостоит внешнему влиянию, чем лакокрасочные материалы. От типа внешнего защитного слоя зависит долговечность эксплуатации и стоимость кровли. Наиболее распространенными являются следующие виды полимерных покрытий:

Полиэстер. Толщина защитного слоя 25-30 мкм. Имеет доступную стоимость и сравнительно высокие эксплуатационные характеристики. Гарантийный срок эксплуатации металлочерепицы с полиэстеровым покрытием 8-10 лет;

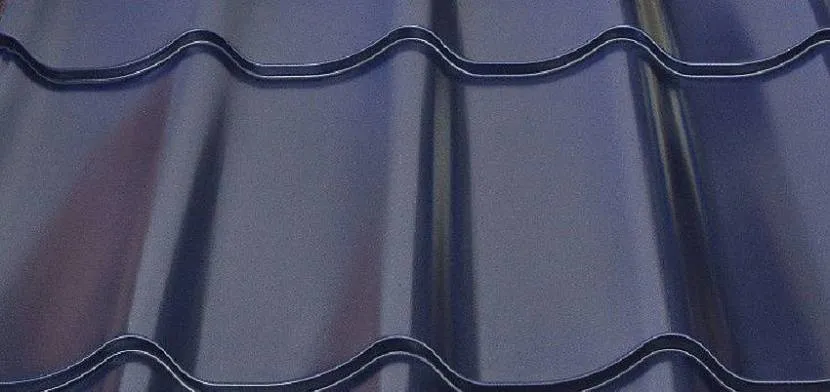

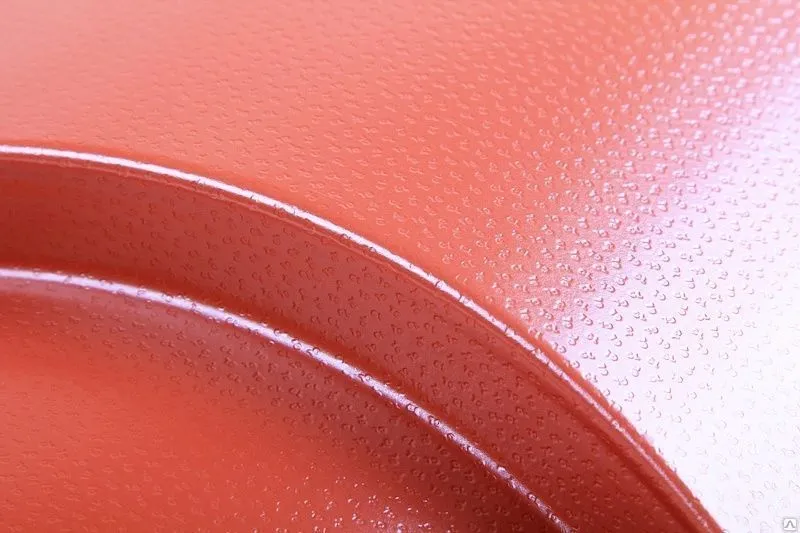

Металлочерепица с полиэстеровым покрытием Источник satu.kz

Полиуретан. Характеризуется устойчивостью к механическим повреждениям, температурным перепадам и различным химическим веществам. При изгибе листа такое покрытие не теряет в целостности;
Поливинилхлорид. Демонстрирует высокую устойчивость к механическим, химическим и термальным воздействиям. Имеет высокую пластичность. Металлочерепицу с таким покрытием рекомендуется использовать для укладки на рельефные поверхности. Целесообразно применять в регионах с экстремально жарким климатом;
Пластизол. Состоит из поливинилхлорида с добавлением пластификатора. Наносится слоем до 200 мкм, что позволяет наносить на поверхность металлочерепицы рельефный рисунок. Имеют низкую устойчивость к высоким температурам, что не позволяет использовать его в регионах с жарким климатом.

Металлочерепица с покрытием пластизол – модель Солано Источник takinado.com.ua

Внутренняя отделка

Между пароизоляционной мембраной и листами гипсокартона или OSB также формируется вентиляционный зазор. Для этого используются деревянные рейки сечением 20х30 мм., прикреплённые к стропилам перпендикулярно.

Требования к термоизоляции

Высокая резонирующая способность металлочерепицы – особенность материала, которую необходимо учитывать, составляя кровельный пирог. Чтобы снизить шум при порывах ветра, дожде или граде, утеплитель для крыши с таким покрытием должен также выполнять шумоизолирующую функцию. Поэтому к нему предъявляются следующие требования:

Утеплитель должен обладать высоким коэффициентом шумопоглащения, не менее 0,5. Поэтому для термоизоляции металлочерепицы не используют пенопласт. Хорошими звукопоглощающими свойствами обладает базальтовое волокно, стекловата, минеральная вата.
Термоизоляционный материал должен иметь низкий модуль динамической упругости. Этот показатель отражает взаимосвязь плотности утеплителя и скорости распространения в нем звуковых волн.
Важно выбирать упругий, хорошо сохраняющий форму утеплитель, неподдающийся сминанию.
Низка гигроскопичность. Утеплитель с низкой гигроскопичностью не утратит термоизоляционные при намокании, что сослужит хорошую службу при протечках в стропильный каркас.

Учтите, что большинство термоизоляционных материалов утрачивают эффективность при намокании. Термоизоляционные свойства утеплителя при повышении влажности сокращаются более, чем вполовину, поэтому в кровельный пирог под металлочерепицу включают надежную мембранную гидроизоляцию и пароизоляцию.

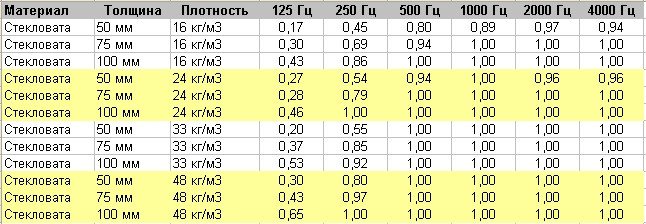

Индекс шумопоглащения стекловаты

Признаки «правильной» скатной крыши

Качественные материалы вкупе с соблюдением технологии утепления – гарантия длительного срока службы крыши без «плачущих» в мансарде стен, плесени и грибка. Правильно утепленная скатная крыша, это комфортный микроклимат в мансарде без необходимости зимой повышать мощность котла, а летом – кондиционера. Технически убедиться в эффективности утепления крыши можно при обследовании тепловизором. Прибор покажет отсутствие либо наличие зон, через которые владельцы «топят» улицу. Но и без оборудования в зимнее время главный признак допущенных ошибок можно увидеть невооруженным глазом – «гирлянды» сосулек. На крыше, где утепление выполнено правильно, снег лежит равномерной массой, не подтаивая и сосулькам взяться неоткуда.

Техника монтажа

После расчётов и подбора всех необходимых материалов настаёт наиболее ответственный этап – установка кровельного пирога. Для обоих типов предусмотрены свои особенности, поэтому при выборе «холодной крыши» можно сразу переходить к третьему этапу. В случае с «тёплой крышей» начинать нужно с самого первого пункта.

Защищать кровлю от губительного воздействия пара из тёплого помещения под крышей будет слой пароизоляции. Различные виды паробарьеров при монтаже требуют определённого зазора (который может разниться от изделия к изделию). Поэтому для таких случаев вдоль лаг сперва проводится контррейка (толщина – 30 мм). К ней строительным степлером или контробрешёткой крепится пароизоляция. Укладывать её нужно вдоль ската от нижней его части к верхней. Каждый ряд паробарьера ложится внахлёст на предыдущий (100-150 мм). Ровно то же самое касается и продольных стыков.
Снаружи каркаса между лагами набивается утеплитель. Обязательно должно быть предусмотрено пространство для воздушных зазоров.
Обязательный этап не только для «тёплой», но уже и для «холодной» крыши. Вдоль лагов с помощью вертикальной контробрешётки (брус 30х50х50 мм) с шагом гвоздей в 30 см крепится гидроизоляционная плёнка. Вентиляционный зазор обязателен и тут – материал должен провисать хотя бы на 1-2 сантиметра.
И уже на контробрешётку производится монтаж обрешётки. Её шаг, как упоминалось ранее, не должен превышать 45 см. В ендовах, коньках и различных местах примыканий она укладывается всплошную.

Обратите внимание, что все древесные материалы пирога ещё до начала монтажа обязаны быть калиброваны и высушены в естественных условиях. Очень желательна обработка антипиренами и антисептиками.. Наконец, обязательно уделяйте внимание крыше Вашего дома, по крайней мере, дважды в год

Регулярная профилактика и, в частности, контроль за доборными элементами, стыками и примыканиями заранее поможет избежать возможных проблем с кровельным пирогом

Наконец, обязательно уделяйте внимание крыше Вашего дома, по крайней мере, дважды в год. Регулярная профилактика и, в частности, контроль за доборными элементами, стыками и примыканиями заранее поможет избежать возможных проблем с кровельным пирогом

Расчет количества металлочерепицы

Для расчета необходимого количества листов материала сначала необходимо определиться с типом профиля и производителем металлочерепицы — необходимы будут точные размеры самого материала, а в каждом профиле они свои. Затем надо произвести точные замеры скатов — длину, высоту, если есть, надо обмерять все выступы или другие декоративные элементы, Которые надо будет обшивать кровельным материалом. Если крыша сложной формы, лучше нарисовать ее план, проставить все размеры и затем садиться за расчеты.

Количество рядов

Металлочерепицу лучше всего искать не в магазинах или на рынках. Желательно выйти напрямую на производителя. Дело не только в цене — она может и не очень сильно отличаться, а в том, что многие цеха/заводы предлагают нарезать листы требуемых размеров. Минимальная высота листа 0,7 м, максимальная — 8 м. То есть, вы можете заказать требуемое количество листов, покрывающих скат крыши от конька до свеса (с учетом карнизного выступа).

Этот вариант хорош тем, что кровля из металлочерепицы не будет иметь горизонтальных стыков, а значит меньше будет шансов на появление течи. Второй плюс — минимальное количество отходов и меньшее количество самого материала (за счет отсутствия горизонтальных перехлестов экономится несколько квадратных метров). Минусы — сложности с доставкой, подъемом длинных листов наверх, неудобная укладка.

Расчет прямоугольного ската кровли

При использовании листов стандартных размеров, высоту ската кровли делят на полезную длину листа. Полученную цифру всегда округляют в большую сторону. Полезная длина получается после того, как от общей длины вычли величину горизонтального перекрытия — от 100 до 200 мм. Чем более пологий скат, тем большее перехлест листов необходим, чтобы осадки не могли попасть в подкровельное пространство. На крышах с углом наклона до 12° один лист перекрывает другой не менее чем на 200 мм, при наклоне от 12° до 30° нахлест составляет 150-200 мм, более 30° — 100-150 мм. От общей длины листа отнимают заданную величину нахлеста, это и будет «полезная длина».

Пример расчета количества рядов металлочерепицы на крыше. Пусть длина ската 4,5 м, полезная длина листа — 2,3 м. Делим 4,5 на 2,3, получаем 1,95, округляем до целого числа — получаем 2 ряда. В данном случае в отходы уйдет лишь небольшая часть одного листа, но бывают случаи, когда отрезается больше половины. Это очень невыгодно, так как больше использовать этот кусок нигде не получиться.

Количество листов в ряду

Берут длину ската и делят на полезную ширину листа. Этот параметр указывается в технических характеристиках к металлочерепице. Чаще всего это 110 см (1,1 м). Полученное число округляем в большую сторону, получаем количество листов в ряду.

Пример расчета листов металлочерепицы в ряду. Пусть длина свеса 8 м, полезная ширина листа 1,1 м. При делении получаем 7,27 штук, но округляем до большего целого и получаем 8 штук в одном ряду. Причем один лист более чем на 2/3 уйдет в отходы.

Особенности вальмовых крыш

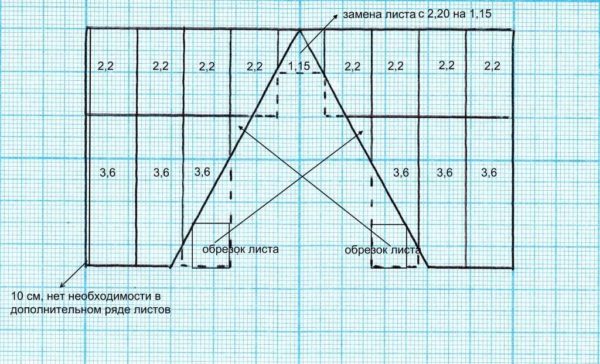

У вальмовых крыш скаты имеют треугольную или трапециевидную форму. Тут необходим подбор длины листа — чтобы минимизировать количество отходов.

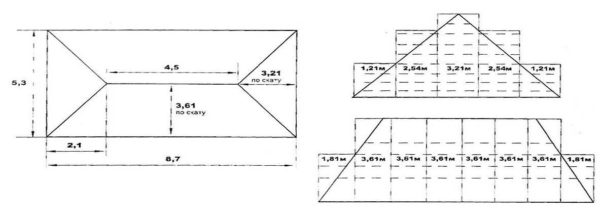

Пример раскладки листов металлочерепицы на вальмовой крыше

Высота подбирается так, чтобы в отходы уходило не более половины. Вручную это делать довольно сложно, и все равно имеется солидная погрешность — отходов будет на 20-25% больше, чем при расчете с помощью программ. Они обычно есть у продавцов и производителей. Лучше точный расчет предоставить им, а дома предварительно измерять параметры кровли (или вызвать замерщика), а потом попытаться подобрать размеры самостоятельно. Затем можно будет сравнить количество необходимого материала, рассчитанного вами и предложенного.

Определение количества доборных элементов

Кровля из металлочерепицы требует большого количества различных дополнительных элементов (доборов), которые оформляют конек, край свеса, бока ската, проход трубы, ендову (место стыка двух примыкающих скатов крыши).Чем сложнее форма крыши, тем более количество добров требуется. При простой двускатной кровле необходимы будут коньковые элементы и заглушки, карнизные и фронтонные планки. На этом все.

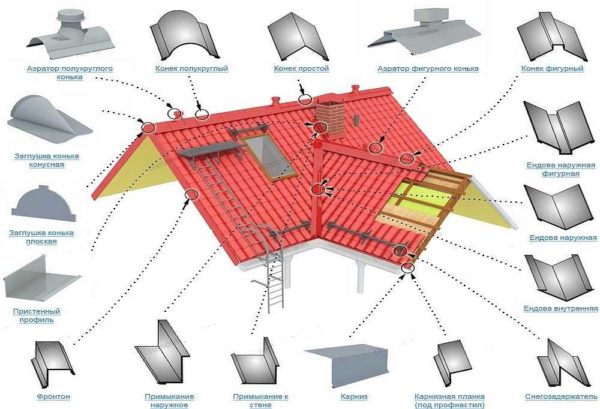

Какие бывают доборные элементы для кровли из металлочерепицы и для чего они необходимы

Несмотря на большое разнообразие доборов, считаются все они одинаково. Берете длину поверхности, на которую из необходимо монтировать и делите на полезную длину элемента. Она обычно стандартна и составляет 1,9 м (общая длина 2 м). Полученный результат округляется в большую сторону.

Эффективность однослойного утепления

Что касается способа укладки утеплителя, долгое время бытовало мнение, что перекрестное утепление эффективнее.

id1932564Участник FORUMHOUSE

Подскажите, как быть: кровля мансардная, утепление по размеру стропил 200 мм, купил рулонный минераловатный утеплитель для кровли. Есть идея сделать еще изнутри перекрестное утепление 50 мм. Строители не одобрили. Есть ли в этом смысл. Регион Татарстан.

Анатолий Землянко Технический специалист

Утеплять в один слой лучше, чем в несколько. Повышение скорости работ за счет снижения количества технологических операций, снижение отходов из-за подрезки слоев при выполнении разбежки.

В климатической камере НИИМосстрой были проведены испытания шести фрагментов стен с плитами каменной ваты:

В три слоя и в один слой – плиты стыкуются без зазора (хороший монтаж).
В три слоя и в один слой – плиты с зазором 2 мм (нормальный монтаж).
В три слоя и в один слой – зазор 5 м (все плохо – надо переделывать).

Ширина шва до 2 мм является в большинстве строительных конструкций допустимой и фигурирует в нормативах. Это связано с тем, что при климатических условиях конвекция при шве такой ширины не является интенсивной. Поэтому он и не фиксируется тепловизором как мостик холода. Ранее были исследования по однородности двухслойного и однослойного утепления при соблюдении ширины шва.

В ходе исследований выявили следующее:

Однослойное и многослойное утепление, применяемое в наружных ограждающих конструкциях, равнозначны по своей эффективности.
Зазор между соседними плитами утеплителя величиной 2 мм практически не влияет на сопротивление теплопередаче.

Анатолий Землянко Технический специалист

Преимущества минимизации слоев теплоизоляции (2х100 мм и 1х150 мм лучше, чем 4х50 мм и 3х50 мм):

снижение трудозатрат при подготовке и монтаже изоляции;
сокращение обрезков материала при работе;
утеплитель толщиной 100 мм и более в меньшей степени склонен к прогибам, чем толщина 50 мм, за счет чего более надежно удерживается в каркасе, что важно при монтаже на вертикальные и наклонные поверхности;
однослойное решение обходится в итоге дешевле, чем изоляция в два и более слоев.
