Металлочерепица — один из распространённых кровельных материалов, который изготавливается из алюминиевых, стальных или медных профилированных листов, покрытых слоем цинка и полимеров. Такая структура наделяет материал прочностью и устойчивостью к негативным воздействиям внешней среды. Чтобы черепица как можно дольше сохраняла свой первоначальный вид, ко всем этапам её монтажа необходимо подходить со всей ответственностью. Прежде всего, это касается установки обрешётки, которая является основой под кровельное покрытие.
Для чего используется обрешетка
Для укладки кровельных материалов устраивается настил, который крепится к стропилам и придает каркасу крыши дополнительную жесткость. Он может изготавливаться из досок, брусков или листовых материалов — ОСП, влагостойкой фанеры. Если крыша выполнена из металлоконструкций, то обрешетка чаще тоже металлическая.
Конструкция настила подбирается согласно нагрузкам, особенностям кровельного материала и технологическим требованиям по монтажу. Должны обеспечиваться необходимая несущая способность, устойчивость, пожарная безопасность и долговечность эксплуатации.
Сколько стоит обрешётка
Средние цифры стоимости материала в нашем исследовании я рассчитать затруднилась. Слишком много переменных: сечение доски и бруса и их количество зависят от конструкции обрешётки, материала и площади кровли. В сети существует много калькуляторов: при введении всех данных получаем цену. Я рекомендую калькулятор сайта StroyDay — на мой взгляд, он самый взвешенный и полный.
С помощью калькулятора с сайта StroyDay можно рассчитать и разрежённую, и сплошную обрешётку
Точно так же могу лишь привести лишь средние цифры стоимости работ профессиональных мастеров в пересчёте на квадратный метр.
Таблица: стоимость работ по монтажу обрешётки
| Монтаж 1 м2 обрешётки (цена указана за площадь от 100 м2) | Цена, руб |
| Монтаж контробрешётки | 70—90 |
| Монтаж разреженной обрешётки | 80—120 |
| Монтаж сплошной обрешётки из доски | 170—220 |
| Монтаж сплошной обрешётки из щитов на готовом основании | 120—170 |
Особенности крепления металлочерепицы
Кровельные листы производятся методом холодной штамповки, в результате чего получают характерный профиль, напоминающий натуральную черепицу. Помимо декоративности такой рельеф придает жесткость тонкому прокату. Чтобы покрытие плотно прилегало к настилу, крепление производится в нижнюю часть волны. Используются специальные кровельные саморезы с упругими прокладками, исключающими затекание воды в соединение.
Металлочерепица — это барьер между теплым и холодным воздухом, поэтому при колебании температур на ее нижней поверхности образуется конденсат. Капли воды, попадающие в подкровельное пространство, создают опасность для деревянной стропильной системы и утеплителя. Поэтому под металлические покрытия укладываются гидроветрозащитные пленки или мембраны.
Чтобы исключить контакт обрешетки с влажным гидроизоляционным материалом, а также улучшить циркуляцию воздуха, поверх стропильных ног крепится контробрешетка. Она представляет собой бруски сечением 30х50-50х50 мм, установленные вдоль каждого стропила.
Вентиляционный зазор, образованный контрбрусом, способствует более быстрому выветриванию конденсата, а гидроветрозащита образует непроницаемое для воды покрытие. К тому же контробрешетка дополнительно прижимает пленки к стропильной системе.
Обрешетка прибивается к стропилам сквозь бруски. Сверху монтируется металлочерепица. Саморезы должны располагаться по определенной схеме, чтобы обеспечить прочность крепления листов при порывах ветра. Стыки и примыкания закрываются профильными элементами.
Виды обрешетки для монтажа металлочерепицы
Для крепления материалов используются 2 вида обрешетки — разреженная и сплошная. Рассмотрим, в каких случаях целесообразно применение того или иного варианта.
Разреженная

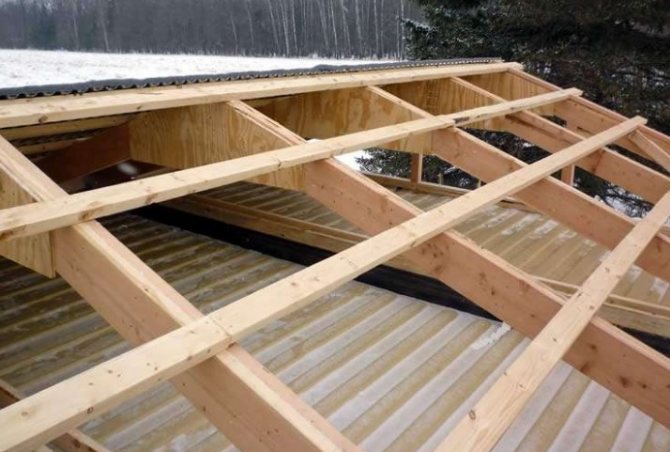

Состоит из отдельных элементов — обрезных досок, брусков. Укладывается под металлочерепицу параллельно карнизу. Используется при угле наклона от 20°.
Расстояние между досками принимается равным длине волны, которая в зависимости от рельефа черепицы составляет 30-40 см. В местах установки ендов, вдоль карниза вокруг мансардных окон и труб дымоходов предусматривается сплошная обрешетка.
Сплошная
Устраивается чаще под битумную черепицу, а также битумные волнистые листы или профнастил при малом угле наклона — до 20°. В кровлях из металлочерепицы используются для усиления стропильных конструкций в местах повышенных нагрузок и расположения выступающих элементов.
Если обрешетка дощатая, то отдельные доски набиваются с разрывом 2-3 см. Это необходимо для компенсации разбухания древесины при изменении влажности. При использовании плит ОСП или фанеры нужно оставлять зазор около 3 мм.
Преимущества сплошной обрешетки — высокая жесткость и несущая способность настила, дополнительная теплоизоляция крыши. Недостатки — большой вес, материалоемкость и высокая цена. Для кровель из металлочерепицы применяется редко, поскольку для нужной жесткости покрытия достаточно установки реек под точками крепления. К тому же при сплошном настиле вентиляция подкровельного пространства гораздо хуже, чем при разреженном.
Требования к обрешетке
Для изготовления решетчатой конструкции используются, как правило, обрезные доски или бруски из хвойных пород деревьев по ГОСТ 8486-86. Благодаря повышенной смолистости они достаточно хорошо противостоят гниению. Тем не менее желательна обработка антисептиками и антипиренами, которая повышает огнестойкость конструкций, продлевает срок службы древесины в несколько раз.
Для устройства обрешетки используются пиломатериалы 2-3 сорта. Дерево должно быть без гнили, синевы, выпадающих сучков и других серьезных пороков. Нельзя использовать доску с обзолом, где под корой селятся жучки-древоточцы. Они быстро приводят лес в негодность.
По всей длине доски толщина должна быть одинакова. Нежелательны изгибы, кручения и другие нарушения геометрии.
Рекомендуемая ширина доски — 100-150 мм. Толщина подбирается исходя из шага стропил и веса покрытия:
- 25 мм — если используется обычная металлочерепица, а расстояние между стропилами 600 мм;
- 32 мм — для усиленного кровельного материала толщиной от 0,5 мм и шаге 700-900 мм;
- если шаг еще больше, можно использовать пиломатериалы толщиной 40-50 мм.
Требуемая влажность — не более 18%. Сырые пиломатериалы склонны к сильной усушке и деформациям, поэтому перед применением ее необходимо выдержать в штабелях до нужной влажности.
Сплошная обрешетка в местах, требующих усиления, устраивается из той же доски, что и разреженная. Для крепления применяются оцинкованные гвозди или саморезы длиной.
Профессиональная рекомендация
На практике иногда бывают ситуации, когда по тем или иными причинам верхние плоскости обрешетки не лежат по одной линии. Для металлочерепицы это недопустимые отклонения, их в обязательном порядке следует устранять, ускорить процесс можно при помощи простейшего измерительного приспособления. Как его изготовить?
Шаг 1
. Из доски вырежьте клин длиной 30–40 см, сделайте его в виде равностороннего треугольника с острым углом у вершины.
Шаг 2
. Найдите кусок рубероида, именно его рекомендуется подкладывать под обрешетку во время выравнивания. Он не только не ухудшает своих первоначальных свойств весь период эксплуатации, но и прерывает возможные пути поступления в древесину влаги. Разрежьте рубероид на прямоугольные кусочки со сторонами примерно 2×4 см.
Кусочки рубероида
Шаг 3
. Положите клин на ровную площадку, а с двух сторон по одному куску рубероида. Медленно передвигайте ровную рейку с основания клина к вершине. Необходимо определить место, в котором движение прекратится – не позволят куски рубероида. Отметьте на клине расстояние от вершины к фиксированному положению.
Шаг 4
. Добавьте с каждой стороны еще по куску рубероида и повторите вышеописанные действия, сделайте вторую метку.
Таким методом поочередно определите общую толщину 5–6 кусочков рубероида, каждый раз делайте метки. Для удобства пользования перенесите их и на обратную сторону клина. Приспособление готово, работать с ним очень просто. Вначале надо определить, какие именно доски обрешетки требуют корректировки. Делается это при помощи длинного уровня, правила или любой ровной рейки. Затем в зазор вставляется клин, метки на нем указывают, на сколько кусочков рубероида надо поднимать конкретную доску.
Клин вставляется в зазор между правилом и обрешеткой
В заключение еще раз напоминаем, что от правильности обустройства обрешетки зависит надежность, длительность, эффективность и безопасность эксплуатации всей крыши, внимательно соблюдайте существующие строительные технологии и правила. Не стоит экспериментировать, ошибки очень дорого обходятся.
Расчет обрешетки
Для определения количества нужных пиломатериалов потребуется провести некоторые измерения либо взять информацию из строительного проекта.
В расчете участвуют:
- общая площадь кровли;
- продольный шаг волны металлочерепицы;
- длина всех карнизных свесов;
- длина ендов;
- сечение доски или бруса для обрешетки.
Пиломатериалы продаются в кубометрах, но можно перевести их в штуки. Для этого общий объем нужно разделить на объем 1 доски, который равен произведению площади ее сечения на стандартную длину (обычно 6 м).
Первый шаг. Находим объем обрешетки для скатов. Для этого площадь кровли делим на шаг волны и умножаем на площадь сечения одной доски. Все вычисления нужно делать в одних единицах, например, метрах.
Второй шаг. Нужно добавить дополнительные пиломатериалы для устройства карнизов, ендов и конька. Складываем их длину, умножаем на площадь сечения 1 доски.
Третий шаг. Все суммируем, получаем объем дерева для обрешетки. Для перевода в штуки разделим на объем одной доски.
Необходимо создать резерв не менее 10% на возможный брак, подрезку и т.д. Умножаем объем (или количество) досок на коэффициент запаса 1,1. Очень удобно пользоваться онлайн калькулятором.
С полученным результатом можно отправляться на закупку пиломатериалов.
В качестве крепежа используются гладкие, ершенные или винтовые гвозди, саморезы. Количество рассчитывается исходя из расхода 2 штуки на соединение, то есть на каждую 6-метровую доску при шаге стропил 0,6 м это не менее 22 метизов.
Гвозди или саморезы: какой крепеж предпочтительнее
Многие предполагают, что саморезы гораздо прочнее скрепляют деревянные конструкции между собой, чем гвозди. И это отчасти так. Но воздействия на крышу имеют разные направления, а при боковых нагрузках у саморезов нет возможности им противостоять. Они ломаются, соединение разрушается.
Гвозди менее устойчивы к вырыванию, но сопротивляются сдвигающим воздействиям без излома. Они более гибкие, чем саморезы, лучше противостоят динамическим нагрузкам. Поэтому для надежности и долговечности креплений деревянных конструкций предпочтительнее использовать гвозди.
Как сделать обрешетку под металлочерепицу «Монтеррей»: пошаговая инструкция
Металлочерепица «Монтеррей» — популярный материал для устройства кровельных покрытий. Листы имеют классический профиль с набегающей волной небольшой высоты. Продольный шаг ступенек 35 см, поэтому доски обрешетки устанавливаются с таким же расстоянием по отношению друг к другу.
Монтаж производится снизу вверх. Перед началом работ проводятся контрольные измерения скатов для определения их плоскостности и перпендикулярности к линиям конька и карниза. Доски предварительно должны быть антисептированы и высушены. Если приобретаются уже обработанные пиломатериалы, они имеют зеленоватый или розоватый оттенок.
Монтаж гидроизоляции
Между стропилами укладывается гидроизоляционный материал, чтобы струя воздуха свободно проходила от карниза до конька. Устраивается небольшое провисание для отвода стекающего конденсата.
Нужно следить, чтобы на пути движения воздуха не было препятствий, а влага не накапливалась на деревянных конструкциях, например, на косых стропилах на скатах кровли или обрешетке вокруг дымохода. Гидроизоляционный ковер заводится сверху на нижнюю доску, а затем на карнизную планку, поэтому этот край закрепляется после монтажа обрешетки.
Гидроизоляция при укладке ее поверх утеплителя должна быть паропроницаемой. Это способствует свободному испарению влаги из материала и сохранению теплоизоляционных свойств.
На кровлях навесов, беседок или неотапливаемых зданий гидроизоляция не укладывается. Поскольку нет перепада температур или материал свободно сообщается с атмосферой, конденсат либо не образуется, либо сразу же испаряется. Соответственно, не нужна и контробрешетка.
Установка контрбруса
Для устройства контробрешетки рекомендуется использовать сухой строганый брусок, который при колебаниях влажности хорошо сохраняет свою геометрию. Полосы гидроизоляции фиксируются к стропилам степлером, а сверху прижимаются контробрешеткой. Гвозди прибиваются с шагом 30-35 см.
При установке контробрешётки под металлочерепицу между брусками по длине нужно оставлять зазор. Это позволяет создать открытую систему воздушных каналов под металлочерепицей и обеспечить дополнительную вентиляцию подкровельного пространства.
На поверхность контрбруса наносится разметка для обрешетки с помощью красящего шнура. Если доски откалиброваны и имеют одинаковую ширину, можно использовать вместо разметки шаблоны. Они изготавливаются из отрезков брусков согласно расчетного шагу и перед закреплением подкладываются под оба конца обрешетины. В качестве крепежа контрбруса применяются оцинкованные гвозди или саморезы.
Укладка обрешетки

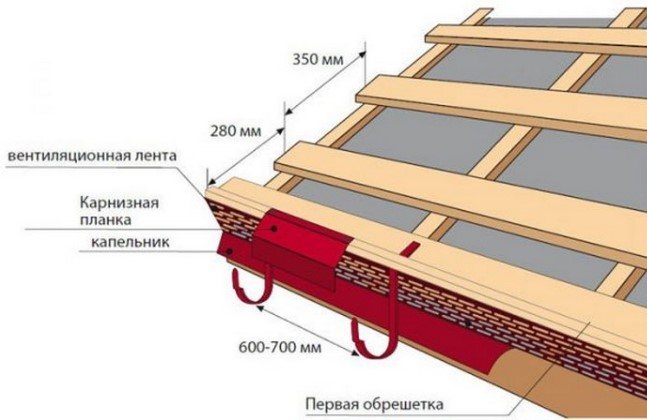

Первая доска выравнивается по карнизу. Рядом крепится вторая, если предусматриваются длинные крюки под водосточные желоба.
От первой доски нужно отступить 30 см, это будет ось для 3 направляющей. Остальные устанавливаются с шагом 35 см, который отмеряется или между центрами или краями обрешетин.
Стык досок по длине должен приходиться на контрбрус. Каждый из концов прибивается двумя гвоздями. Не допускается, чтобы торцы висели в воздухе. При укладке нужно контролировать плоскостность обрешетки, при необходимости корректировать ее положение с помощью подкладок.
Вдоль линии конька укладывается дополнительная доска. Она создает жесткое основание не только для крепления металлочерепицы, но и профильной детали.
Обрешетка для ендовы
В местах сопряжения скатов, где образуется внутренний угол, нагрузки более интенсивные. В этой области скапливается снег, туда стекают осадки с большой части кровли. Для обустройства углублений используются двойные желоба — один укладывается снизу и крепится к обрешетке, второй размещается сверху и прикручивается к металлочерепице. Стык тщательно герметизируется в области возможных протечек.
Вокруг углубления устраивается учащенная или сплошная обрешетка. Доски могут укладываться либо поперек скатов, либо вдоль стропила. Между ними необходимо соблюдать деформационный зазор 20-30 мм. Усиленная площадка должна иметь ширину не менее 300 мм по обе стороны от оси ендовы. Нижний доборный профиль крепится к обрешетке до монтажа листов металлочерепицы, верхний — по окончании.
Подготовка
Опытные мастера хорошо знают, как правильно сделать обрешётку под металлочерепицу. Процесс начинается с подробного планирования и подбора подходящих стройматериалов. Обрешёткой называют несущую конструкцию, включённую в кровельный пирог. Она создаёт дополнительные ребра жёсткости и служит основанием для кровельного материала, пароизоляции и утеплителя. Для её изготовления используются еловые или сосновые брусья.
Пиломатериалы
При работе следует заранее определить, какую доску использовать для обрешётки под металлочерепицу. Хвойные деревья подходят лучше всего – они отличаются повышенной пластичностью и устойчивостью к температурным перепадам. Если же нет другого варианта, допускается использование лиственных пород.
Как выглядит качественная древесина Источник vales.net.ua
Следует убедиться, что доски и брусья тщательно высушены, и не были подвержены гнили или заражены насекомыми. Если закупать стройматериалы у проверенных поставщиков, и не пренебрегать правилами их хранения, то подобные проблемы не возникают. В противном случае из-за неравномерной просушки или нарушения целостности деревянная конструкция перекосится или разрушится. Размеры брусьев зависят от типа кровельной конструкции:
- стандартные малые крыши без надстроек – 25*100;
- уложенные с применением черепицы, основание которой покрыто тонкой оцинковкой – 32*100;
- при обустройстве кровли с шагом, превышающим метр, применяют брусья с сечением 50*50 или 40*60.
Важно, чтобы размеры брусков соответствовали предполагаемой нагрузке. При превышении толщины это никак не скажется на целостности – она будет значительно выше расчётной, что приведёт лишь к излишним затратам. Но нельзя использовать тонкие бруски, если они не смогут выдержать вес.
«Голая» крыша Источник stroymatika.kh.ua
Расчёт обрешётки
Перед закупкой материалов нужно составить проект и определить, сколько стройматериалов понадобится при сборке. Так удастся избежать неприятной ситуации с нехваткой бруса на строительстве – работа полностью остановится, а срочно закупить компоненты для кровельного пирога довольно сложно.
Выполняя расчёты, мастер учитывает нюансы выбранной конструкции. К примеру, внизу карниза для дополнительной прочности устанавливаются дополнительная доска. Если вы не знаете, как рассчитать обрешётку под металлочерепицу, воспользуйтесь услугами специалистов, обладающих необходимыми навыками. Они составят проект, учитывающий все компоненты пирога кровли, что позволит с высокой точностью закупить необходимые стройматериалы, избежав их нехватки или неоправданных затрат.
Обратите внимание. Необходимый объем пиломатериалов при закупке следует увеличить на 10%. В ходе строительства допускаются ошибки, а сами брусья иногда несут на себе следы дефектов, не позволяющих использовать их по назначению.
Несколько примеров схем обрешётки под металлическую черепицу Источник kakpostroit.su
Инструменты
Пиломатериалы в ходе работы подрезаются, доводятся до нужной формы или скрепляются друг с другом посредством ряда инструментов. Также вам понадобятся средства для измерений, определения горизонтального положения относительно оси Земли. Полный набор состоит из таких приспособлений:
- измерительная рулетка;
- гидравлический уровень;
- молотки и небольшие кувалды;
- ножовка – электрическая либо ручная;
- дрель с функцией шуруповёрта;
- болгарка;
- маркеры.
Для эффективной и точной разметки используется окрашивающий шнур, инструмент, наносящий равные отрезки, и шаблон. Как только составлен план строительства, следует закупить стройматериалы и обзавестись необходимым инструментарием. Для завершения работы останется изучить, как правильно сделать обрешётку под металлочерепицу на крышу.
При необходимости профиль укорачивается ножницами по металлу Источник i.ytimg.com
Расчёт шага
Величина бруса и дистанция между стропилами – один из важнейших параметров. Они подбираются исходя из длины отрезка между нижними точками волн черепицы и особенностей использованного профиля. Опытный мастер, перед тем как делать обрешётку под металлочерепицу, узнает – какой тип кровельного материала будет использован.
Самые частые ошибки
Хотя укладка обрешетки не является супер сложной, но при ее монтаже нередко допускаются грубые нарушения:
- использование некачественных пиломатериалов, имеющих разную толщины, неправильную геометрию;
- шаг обрешетки неравномерный или не соответствует профилю металлочерепицы;
- отсутствие контробрешетки, которое напрямую не влияет на качество монтажа, но впоследствии приводит к быстрому гниению деревянных конструкций.
Нельзя укладывать металлочерепицу по старому настилу под шифер. Необходимо его демонтировать и переустановить доски с другим шагом. Также желательно использовать гвозди, а не саморезы, которые могут быстро поломаться.
Биохимическая обработка дерева. Защита от вредителей
Перед монтажом обрешетку необходимо обработать специальными защитными средствами, которые придадут стойкости элементам и всей кровли. Стоит заметить, что антисептики выпускаются для всех пород древесины, но между собой они отличаются и приспособлены к конкретным породам и климатическим условиям окружения. Например, для жарких мест строители используют антисептики против огня, во влажном климате – против влаги.
Основные виды биохимических средств для обработки деревянных элементов: антипирены (средства для огнезащиты), биозащитные (средства от вредителей-насекомых), водоотталкивающие, средства для защиты от грибков и плесени, универсальные средства.
Для обработки этими средствами можно использовать обычные малярные кисточки, пропитывая ими поверхность деревянных элементов. Это долгий процесс и не такой эффективный, как нанесение биохимических препаратов с помощью распылителей.
Перед нанесения защитного слоя дерево очищают от мусора и тщательно сушат.
