Регулировка давления насосной станции, реле давления своими руками

Первичные показатели

Блок сразу вешают на помпу. Для погружной помпы его нужно выбрать самому. Но в любом случае, блок уже отрегулирован при изготовлении.
Многие из них имеют следующие настройки пуска и остановки: 1,5 – 3,0 атмосферы. Но некоторые модели могут иметь меньшие величины.

Нижняя граница запуска не менее 1,0 бар, верхняя граница стопа, больше на 1,2 – 1,5 бара. В инструкции на станцию, нижняя установка пуска в работу может обозначаться как P, или РН.

Это значение может меняться. Разница между нижней и верхней границей срабатывания, может обозначаться, как ΔР (дельтаР). Этот показатель также регулируется.

Выводы

Мы подробно объяснили, какова структура гидроаккумулятора, и почему использовать его без определителя – это плохая идея. А также дали подробную инструкцию по монтажу оборудования. Произвести его можно самостоятельно в домашних условиях. Для регулировки показателей не понадобится ни особенных знаний, ни специальных предметов. После того как вы отверткой открутите крышку устройства, все остальное можно сделать вручную. Надеемся, что наша статья была полезной и теперь вы знаете, как правильно отрегулировать реле (датчик) давления воды для водяного насоса на насосной станции и в домашней системе водоснабжения.

Когда автоматику нужно перенастраивать?

Есть разные причины, по которым насос может не обеспечивать необходимого значения. Кратко перечислим наиболее распространенные:

• оборудование работает при большой глубине всасывания, не может добиться подачи воды нужной силы;
• износ рабочего колеса помпы, не может нагнать воду до нужной силы;
• повышенный износ уплотнительных сальников, подсос воздуха;
• необходимость подать воду с большим напором в многоэтажный дом или высоко расположенную накопительную емкость;
• потребляющим воду механизмам требуется большее давление.

В этих и других схожих случаях потребуется изменение выставленных на заводе настроек.

Подключение реле давления воды

Реле давления воды для насоса подключается сразу к двум системам: к электричеству и водопроводу. Устанавливается оно стационарно, так как перемещать прибор нет необходимости.

Электрическая часть

Для подключения реле давления выделенная линия не обязательна, но желательна — больше шансов на то, что работать устройство будет дольше. От щитка должен идти кабель с цельной медной жилой сечением не менее 2,5 кв. мм. Желательна установка связки автомат+УЗО или дифавтомата. Параметры подбираются по току и зависят больше от характеристик насоса, так как реле давления воды потребляет тока очень мало. В схеме обязательно наличие заземления — сочетание воды и электричества создают зону повышенной опасности.

Схема подключения реле давления воды к электрощитку

Кабели заводятся в специальные вводы на тыльной стороне корпуса. Под крышкой находится клеммная колодка. На ней есть три пары контактов:

• заземление — подключаются соответствующие проводники, идущие от щитка и от насоса;
• клеммы line или «линия» — для подключения фазного и нулевого провода от щитка;
• клеммы для аналогичных проводов от насоса (обычно на колодке, расположенной выше).

Расположение клемм на корпусе реле давления воды
Подключение стандартное — проводники зачищаются от изоляции, вставляются в разъем, затягиваются прижимным болтом. Подергав за проводник, проверяют, надежно ли он зажат. Через 30-60 минут болты можно подтянуть, так как медь — мягкий материал и контакт может ослабнуть.

Подключение к трубопроводу

Есть разные способы подключения реле давления воды к водопроводной системе. Самый удобный вариант — установка специального переходника со всеми требуемыми выходами — пятивыводного штуцера. Ту же систему можно собрать из других фитингов, просто готовый вариант всегда использовать площе.

Он накручивается на патрубок на задней части корпуса, к остальным выходам подключают гидроаккумулятор, подающий шланг от насоса и магистраль, которая идет в дом. Можно установить еще грязевик и манометр.

Пример обвязки реле давления для насоса

Манометр — дело нужное — контролировать давление в системе, следить за настройками реле. Грязевик — тоже нужное устройство, но его можно установить отдельно на трубопроводе от насоса. Там вообще желательна целая система фильтров для очистки воды.

При такой схеме при большом расходе вода подается напрямую в систему — минуя гидроаккумулятор. Он начинает заполняться после того, как все краны будут в доме закрыты.

Подготовка к процессу

Прежде, чем проводить регулировку, следует устранить возможные неполадки, которые могли нарушить работу насосной станции. А также выполнить регламентные меры по обслуживанию насоса и аккумулирующего бака.

Следует посмотреть герметичность всасывающего патрубка, заменить изношенные сальники, сальниковую набивку, сантехническую подмотку на резьбовых соединениях. В благоприятных условиях, помпе будет легче добиться заданного напора.

Проверить напор воздуха в воздушной камере расширителя. Накачано должно быть с таким же давлением или слабее на 10 %, как установленное для пуска помпы. Если будет меняться нижнее давление в ходе регулирования, то накачать с учетом нового значения.

Подкачивать воздух в расширитель нужно при отсутствии давления в водопроводе. Для чего следует обесточить помпу и слить воду через любой вентиль. Не закрывая вентиля, проверить, с какой силой накачан воздух в расширитель и накачать с учетом нового значения. При добавлении воздуха из водопровода будет выливаться часть воды — это допустимо. Накачать можно любым автомобильным насосом.

Выполнив техническое обслуживание станции и поправив давление воздуха в расширителе, можно перейти к перестройке регулировок.

Установка своими руками

Реле давления, по мнению покупателей, лучше всего устанавливать непосредственно у отвода (на гидроаккумулятор). На этом участке наблюдается существенное нивелирование турбулентности потоков и скачков давления в процессе нормального функционирования насоса и при его запуске. Также среди распространенных ошибок при выборе устройства отмечается отсутствие должного внимания к рекомендациям самого производителя, касательно эксплуатационных качеств фирменного оборудования.

Основные ограничения связаны с микроклиматом. Большинство популярных моделей нормально функционируют при температуре +4° и выше, а также влажности в 65% и менее. Подобное оборудование необходимо монтировать в хорошо отапливаемых помещениях. Перед монтажом датчиков управления насосным оборудованием самостоятельно следует установить такие элементы (большинство из них монтируются еще на этапе строительства):

• канализационный слив;
• клапан обратного типа;
• фильтр, отвечающий за тонкую очистку воды;
• вентиль входного вида;
• трубопроводы;
• насос;
• фильтр грубой очистки.

Новинки в области реле, оснащаются специальными штуцерами, которые облегчают процесс подключения конструкции к другим элементам системы. Некоторые бюджетные модели могут быть установлены в блоке с насосом. Агрегаты, которые имеют соответствующую защиту от воды, могут монтироваться в колодце, кессоне или с насосом. Описание и комплектация будут зависеть от выбранной модели.

Рекомендуется помимо основных критериев выбора, обращать внимание на оптимальный для работы конструкции коэффициент влажности и температуры, который имеет огромное влияние на устройство, его эксплуатационный срок и работоспособность.

Какие характеристики следует менять?

Простой блок управления имеет две изменяемые характеристики:

1. Первая, давление запуска помпы (Р), это нижняя граница, при которой запускается помпа.
2. Вторая, это дельта (ΔР) давления между точкой пуска и верхней отсечкой, при которой помпа останавливается.

Следует отметить особенность всех механических реле. Если перестроить нижнюю границу пуска, то верхняя граница тоже перестроится на такую же величину. Вот пример, при 1,5 атмосферах пуска и 3,0 остановки, повышая силу пуска помпы до 2,0 атм., повысится верхняя отсечка до 3,5 атм.

Однако, при перестройке дельты (ΔР), устанавливая давление отключения помпы, сила пуска помпы останется прежней.

Пример: при 1,5 атм. и 3,0 атм., ΔР равняется 1,5 атм. Уменьшив ΔР до 1,0 атм., верхняя отсечка станет 2,5 атм. Точка запуска останется прежней, 1,5 атм.

Зная эту особенность реле, при перестройке верхней отсечки помпы, достаточно регулировки ΔР, то есть выполнить 1 переделку.

А вот при перестройке нижней границы давления на пуск, поменяется верхняя отсечка остановки. Возможно, ее придется тоже откорректировать. То есть надо выполнить 2 настройки.

При изменении регулировок, следует знать, что отсечка помпы, должна быть ниже на 0,3 – 0,5 бара максимального уровня напора, который может создать помпа. Этот уровень напора обязательно написан в руководстве (инструкции) к насосу.

Например, при максимальном напоре в 55 метров, которого может достичь помпа, отсечка должна быть не выше 5,0 – 5,2 бара. Иначе помпа будет длительное время работать не выключаясь, пытаясь достигнуть максимального заданного уровня. Это приведет к ее преждевременному износу и повышенному расходу электроэнергии.

Величина ΔР влияет еще на один параметр – как часто насос будет включаться. Чем выше дельта, тем реже помпа будет запускаться, дольше прослужит.

Но слишком большую разницу устанавливать тоже не стоит, иначе помпа будет дольше качать, после прекращения разбора воды, пока не сможет поднять напор до заданного уровня. К тому же, пользоваться водой из крана, при высоком напоре, не удобно.

Ниже приведена таблица для возможных ситуаций, требующих регулировки регулятора, и какие пружины следует перенастроить:

Критерии выбора

При выборе регулятора водоснабжения учитывайте его материал, технические характеристики конкретной модели и особенности конструкции прибора.

Конструктивные особенности

Конструктивно РДВ разделяются на поршневые и мембранные. Поршневые модели практически не изнашиваются, но даже с учетом этого они менее надежны, потому что их механизм чувствителен к мусору и загрязненной воде.

Мембранный редуктор, напротив, неприхотлив в эксплуатации благодаря диафрагме, разделяющей работу по двум камерам. В герметичной части находятся основные механизмы. При правильном соблюдении инструкций по эксплуатации редуктор будет работать долго и надежно, но необходимо постоянно наблюдать за сохранностью мембраны.

Нормативные требования к квартирным регуляторам

К нормативным требованиям относят следующие:

1. Квартирные регуляторы должны иметь свободный доступ и обеспечивать давление, не превышающее 0,3 МПа (3 кгс/см2).
2. Охват работы выходного давления до 0,04 МПа.
3. Пропускная способность в значении до 0,5 л/с.
4. Количество срабатываний не менее 250 тыс. с учетом эксплуатации до 10 и более лет.

Технические параметры

Предприятия выпускают РДВ с разными параметрами оснащения. Чтобы понять, какой именно тип устройства нужен для установки в квартире, необходимо изучить технические характеристики. Эта информация предоставлена в техпаспорте или в таблице на задней панели регулятора воды.
Важно также обратить внимание на рабочую температуру механизма. Если есть указание на 0–40 °С, то редуктор предназначен для водопроводов холодной воды. Для подачи горячей воды выбирайте редуктор с показателем 130 °С.

Материалы и качество производства

Регулятор воды должен быть выполнен из прочных металлических сплавов – бронзового, стального, латунного – с лигатурами для защиты от коррозии.

Дабы не ошибиться с выбором качественного изделия, смотрите на критерий цены и массы устройства. Качество всегда стоит дороже, а более тяжелый вес говорит о наличии металла.

Как правильно настроить блок?

Для регулировки блока нужны будут:

• отвертка с плоским окончанием для откручивания крышки,
• рожковый ключ или головка на 8 мм.

Перед началом работ нужно проверить существующее давление пуска и остановки насоса по манометру, установленному совместно в блоке.

Если манометрический прибор не исправен или отсутствует, следует присоединить к водопроводу контрольный манометр, с диапазоном измерений от 0 до 6 атм., с шагом делений 0,1 или 0,2.

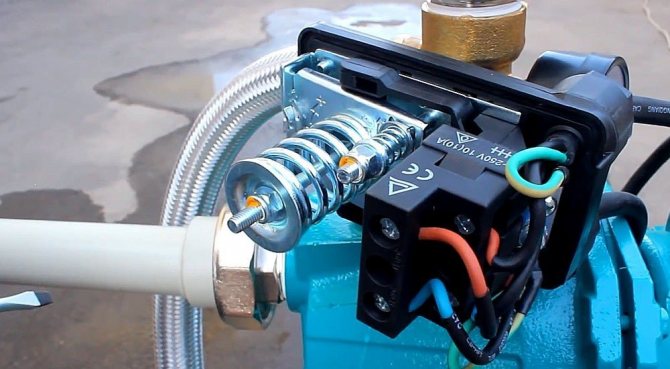

Сначала откручивается пластиковая крышка блока управления. Под ней, на площадке блока, будет две пружины: большая и маленькая. Большая пружина регулирует давление, при котором замыкаются контакты, и запускается помпа. Часто рядом с пружиной выбита на металле буква Р.
Спиралью меньшего размера, отстраивается разница в давлении, между пуском и отключением насоса. Может иметь рядом символ ΔР.

Как перенастроить блок:

1. Выявить фактические моменты запуска и остановки помпы, по манометру.
2. Решить, какие новые моменты следует установить, определить, нужно ли сохранить разницу ΔР между моментами запуска и остановки.
3. Если момент запуска не меняется, то выполняют перенастройку малой спирали ΔР. Если давление пуска стоит изменить, то начинается перенастройка с большой пружины Р, а потом переходят к настройке малой пружины.
4. Для повышения силы воды гайка крутится по ходу стрелки на часах, спираль сжимается. Для понижения, гайку крутить против хода часов, спираль ослабнет.
5. После 1 – 2 поворотов гайки, следует запустить помпу, чтобы узнать новые моменты срабатывания блока на пуск и остановку.
6. При получении необходимого момента пуска помпы переходят к изменению момента отсечки, вращая гайку малой спирали. Вращение по часовому ходу, на сжатие спирали, приводит к большему диапазону ΔР, против хода часов, на ослабление спирали, к меньшему диапазону ΔР.
7. После 1 – 2 полных поворотов гайки снова делают пробный пуск помпы, для определения новых моментов.
8. При установлении необходимых моментов следует так же убедиться, что помпа выключается в течение 5 секунд, при достижении верхнего момента отсечки, при всех закрытых вентилях.

Как регулировать в частном доме?

Регулировка блока, установленного в квартире, не отличается от настроек в частном доме. Но в частном доме, моменты пуска и отключения часто устанавливают выше, чем в квартире.

Это может быть обусловлено наличием второго этажа, оборудования на приусадебном участке, которому требуется более высокий напор.

Нарушение работы двигателя

Если при проведении осмотра обнаружена остановка двигателя и отсутствие характерных шумов, то можно говорить о следующем:

• Нет подключения к электрической сети или отмечается слишком низкое напряжение. Решением проблемы является проверка схему подключения оборудования.
• Перегорание предохранителя. В этом случае требуется замена элемента.
• Заклинило крыльчатку. Затруднительный поворот крыльчатки свидетельствует о том, что ее заклинило, поэтому в первую очередь нужно выяснить, что стало причиной такой ситуации.
• Поврежденное реле. Решением подобной неисправности станет регулировка реле или его полная замена, для чего необходимо знать устройство реле давления насосной станции.

Не стоит думать, что неисправности в работе двигателя можно всегда устранить самостоятельно. В большинстве случае проблемы способны решить только специалисты из сервисного центра.

Последствия не проведения необходимой регулировки

Если насос работает в диапазоне режимов, рекомендованных инструкцией, то никаких серьезных последствий для него не будет. Пользователи лишь могут испытывать определенные неудобства из-за слишком высокого или низкого напора.

Если станция работает за пределами установленных рекомендаций, например, длительно не отключается или очень часто включается — в этом случае станция испытывает повышенные нагрузки, которые приведут к преждевременному износу крыльчатки, электротехнической части установки. Насос мало прослужит и преждевременно сломается.

Отклонение от требований по эксплуатации оборудования

Непрерывная работа оборудования, без выключения, отмечается в том случае, если неправильно выполнена настройка автоматики насосной станции. В частности, речь идет о слишком высоких установленных значениях давления. Кроме того это происходит при холостой работе двигателя, которая не сопровождается перекачиванием воды.

Такое отклонение в работе может произойти по следующим причинам:

• Первый запуск насоса проводился без заполнения водой. Чтобы решить проблему, нужно залить воду в насос с помощью специальной воронки и выполнить настройку гидрофора.
• Трубопровод имеет повреждения или во всасывающем клапане образовалась воздушная пробка. Обнаружить подобную проблему можно только при проверке трубопровода по всей длине на предмет наличия изгибов, сужений или воздушных пробок. Выявленные проблемы следует устранить, поврежденные участки заменить.
• Отсутствует доступ к воде работающего оборудования. Решение проблемы заключается в поисках причин отсутствия воды и их устранении.
• Засор в трубопроводе. Исправить проблему помогает простая прочистка трубопровода и удаление скопившихся загрязнений.

Если станция начинает работу, и через короткий промежуток времени выключается, то проблема может заключаться в поврежденной мембране. В этом случае требуется замена мембраны. Подобная ситуация может возникать при отсутствии в системе необходимого давления. Здесь нужно сделать соответствующие измерения и проверить гидробак на наличие трещин или других повреждений.

Ситуация с блокировкой работы обратного клапана возникает достаточно редко. Это происходит, если в систему попадает мусор или посторонние предметы. Ситуация исправляется разбором трубопровода на проблемном участке и устранением засора.

Разбираемся с законом.

Сначала следует отметить, что квартира находится в собственности, не муниципальная. Далее мы используем интернет, консультант плюс или гарант. Здесь главное не только найти нормы, которые отвечают за сантехническое оборудование, но и главное не забываем проверить актуальность этого закона и подзаконных актов. Удалось обнаружить достаточно быстро, то что нужно:

Постановление Правительства РФ от 13.08.2006 № 491 «Об утверждении Правил содержания общего имущества в многоквартирном доме и Правил содержания общего имущества в многоквартирном доме и правил изменения размера платы за содержание жилого помещения в случае оказания услуг и выполнения работ по управлению, содержанию и ремонту общего имущества в многоквартирном доме ненадлежащего качества и (или) с перерывами, превышающими установленную продолжительность».

Всё, что относится к составу общего имущества, оставим на потом. Перейдём сразу к главному, а именно к 5 пункту данного закона:

Удаление любых видов красок

Средства для удаления:

1. Раствор йода. Для этого в 10-литровую емкость с водой добавляем 200 миллилитров йода. Хорошо размешиваем раствор, наносим его на поверхность. Спустя некоторое время появятся трещины.
2. Мыльный раствор. Рецепт предполагает использование обычного хозяйственного мыла. Берем кусок мыла, натираем его на терке, смешиваем полученную массу с водой.
3. Раствор нашатырного спирта. Для его изготовления понадобится 250 миллилитров нашатыря, 2 килограмма мела, литр воды. Раствор получается кашеобразной консистенции. Полученную массу наносим на поверхность. Через несколько часов старое покрытие начнет отслаиваться.
4. С латексными покрытиями хорошо справляются дихлорэтан и хлороформ. Любой из этих компонентов можно смело добавлять в раствор.
5. Если поверхность окрашена акриловым ЛКМ, для улучшения рабочих качеств раствора в него можно добавить спирта (водки) или салициловой кислоты.

Самостоятельная настройка

Изучая статьи и видео по регулировке датчика редуктора давления горячей воды в квартире, несложно понять, что процесс предполагает поэтапное выполнение. Фактически его можно разбить на два этапа.

Подготовительный

В зависимости от конструктивных особенностей выбранной модели, вам могут потребоваться определенные инструменты:

• шестигранный шлиц на 4-6 мм;
• обычная плоская отвертка;
• специальный (универсальный) ключ на 2-20 мм;
• манометр, позволяющий контролировать давление;
• переходник для соединения с душевым шлангом или смесителем.

Непосредственно настройка

После тщательной подготовки необходимо сделать следующее:

• перекройте все краны во внутренней системе;
• поставьте манометр-контроллер на регулятор или подключите его к трубопроводу;
• с помощью вентиля пустите жидкость по трубе с минимальным напором;
• зафиксируйте показатели с измерителя;
• открутите пробку с отверстия, где располагается винт для регулировки;
• взяв подходящий инструмент (например, отвертку), аккуратно вращайте винтовой элемент по часовой стрелке, в итоге пружина надавит на клапан и он станет захлопываться при меньшем количестве атмосфер;
• чтобы увеличить силу потока, необходимо осуществить вращение в обратную сторону;
• остается протестировать установку и отсоединить манометр.

Видео описание

О том, как работает и чем отличается поршневой регулятор давления воды в системе от мембранного, рассказано в видео:

Для справки! Когда вода в систему подаётся с нормальным напором, она проходит через редукторы, не встречая сопротивления в виде уменьшенного просвета, поэтому давление уменьшается незначительно, в пределах 0,1-0,2 бара.

Лабиринтные редукторы

В отличие от конструкций с мембраной и поршнем, в лабиринтных регуляторах нет движущихся элементов. Их внутреннее пространство разделено на множество мелких каналов, проходя по которым вода теряет напор, преодолевая гидравлическое сопротивление.

Такие приборы не оснащаются манометрами и устанавливаются локально перед водопотребляющим оборудованием.

Обратите внимание! К чистоте воды при использовании лабиринтных редукторов предъявляются особенно высокие требования.

Выбирая РДВ, нужно изучить его рабочие параметры, чтобы определить возможность его применения в той или иной системе. В первую очередь это диаметр подключения, допустимая температура воды, максимальное входное давление, диапазон, в котором возможна его регулировка.

Диаметр подключения указывается на корпусе прибора Источник kanaliza.ru

Производители

Среди ведущих производителей редукторов преобладают итальянские фирмы. Они традиционно славятся среди изготовителей подобной продукции. Однако, не менее известны российская компания Valtec или американская Honeywell.

Для более наглядного сравнения продукции разных производителей составим таблицу:

Рассматривая таблицу, можно увидеть, что параметры всех бытовых устройств более-менее схожи. Отличаются лишь максимальная температура и рабочее давление. Это облегчает пользователям проблему выбора подходящего устройства.

Как отрегулировать редуктор на воду в квартире и так ли он необходим

Прибор, который позволяет контролировать количество атмосфер в водопроводе в большинстве случаев просто незаменим. Он выступает в роли сдерживающего защитного фактора, оберегающего гидросеть от губительных перепадов и избыточной нагрузки. Установить следует в обязательном порядке, если возникает хотя бы одна из проблем:

• Отсутствие стабильного напора. Когда водопроводная жидкость сначала течет из крана тонкой струйкой, но уже через пару секунд чуть ли не сбивает с ног стоящего возле раковины — не откладывайте монтаж агрегата. Резкие скачки давления становятся первопричиной поломки бытовой техники и коммуникаций. Кроме того, такая нестабильность представляет опасность непосредственно для пользователей (термические ожоги).
• Слишком сильный поток водного ресурса. В такой ситуации требуется монтаж понижающего редуктора. С подобной проблемой чаще всего сталкиваются владельцы квартир на первом этаже. Происходит это потому, что H2O в высотные многоквартирные дома подается с большой силой. В противном случае она просто не поднимется до нужной отметки и жильцы верхних уровней останутся без воды. Когда жилое здание расположено неподалеку от насосной станции, завышенные показатели становятся делом привычным. Из-за этого с пугающей регулярностью выходят из строя соединения, образуются протечки и т.п. Но все эти сложности помогает устранить настраиваемый агрегат понижения.
• Слабый напор. В данном случае стоит монтировать прибор, оснащенный помпой. Благодаря такому устройству, можно навсегда забыть о тонкой струйке из-под крана, не дающей нормально принять душ, вымыть посуду или подключить какую-либо бытовую технику.
