Краскораспылитель ручного действия: принцип действия, устройство и разновидности

Нанесение финишных покрытий большой площади значительно упрощают простые устройства, такие как ручной краскопульт. Он ускорит покраску потолка, фасада загородного дома, забора или труб для укладки коммуникаций. Механический краскопульт, применяемый для побелки или распыления водорастворимых составов, станет лучшим помощником в домашнем хозяйстве, если правильно его обслуживать.

Плюсы и минусы ручных краскопультов

Краскораспылитель ручного действия – бюджетный аппарат многократного применения, работающий наподобие баллончика с краской. Большим преимуществом пульверизаторов для бытового применения является их доступность, особенно если это устройства отечественного производства.

Когда предстоит побелка потолков загородного дома большой площади, специалисты рекомендуют присмотреть себе пневматическую или электрическую модификацию. Домашние умельцы подобные устройства делают своими руками. Простейший аппарат значительно ускорит процесс окрашивания разных плоскостей:

Вертикальных;
Криволинейных;
Наклонных;
Горизонтальных;
Со сложным рельефом и пористых плоскостей.

У каждой разновидности устройств есть свои превосходные свойства и мелкие недостатки. Механический или ручной краскопульт имеет такие преимущества:

Имеет простое устройство и понятную конструкцию, что позволяет корректировать подачу струи с распылением на выходе;
Отличается оптимальной интенсивностью работы, что удобно для освоения новичками в деле ремонта;
Механическая покраска – ускоренное покрытие больших площадей при завершении постройки или реконструкции старых построек;
Даже у простейшего краскопульта для ручной покраски хватает напора, чтобы распылять эмульсионные белила по потолку, находясь в удобном положении (на полу);
Разборная телескопическая трубка – возможность проникнуть к обрабатываемой поверхности на большой высоте, не пользуясь стремянкой. Например, когда идет побелка чердака или мансарды, наружной поверхности лоджии;
Сменный фильтр – автоматическое удержание крупных частиц, способных испортить эффект идеально гладкой стены;
Подходит для применения в качестве распылителя мыльных растворов или опрыскивателя для садовых деревьев. Можно использовать для обработки строительных материалов клеевыми и огнезащитными смесями;
Подобными устройствами пользуются в с/х работах для профилактики от вредителей, а также при покраске цехового оборудования.

Механическая покраска – ускоренное покрытие больших площадей при завершении постройки или реконструкции старых построек.

Специфические «минусы» есть у каждого аппарата, но технические возможности обычно перекрывают все недочеты. Нельзя не указать и очевидные минусы ручных приспособлений для известково-меловой и водоэмульсионной побелки – это низкий КПД. Иметь такое рабочее средство все же лучше, чем размахивать кистью или катать валиком по потолку, когда затекают руки.

Недостатки ручных краскораспылителей – маломощный инструмент, которым сложно выполнять высокоточную обработку поверхности. Требуется навык в настройке насоса и уплотнении клапанов (для равномерности покраски), это считается «сложным» для новичков.

Требуется навык в настройке насоса и уплотнении клапанов.

Выполнение покраски краскопультом

Проверка краскопульта

Прежде чем приступить своими руками к покраске, необходимо проверить работоспособность устройства.

Для этого нужно выполнить следующие действия:

В первую очередь надо соединить между собой два укороченных конца удочки резьбовым соединением с уплотнителем.
Далее удочку надо вкрутить в распылитель.
После этого, рукав для всасывания нужно соединить с основанием фильтра.
Нагнетательный рукав должен соединить подножку с основанием и ручку удочки.
Затем необходимо смазать машинным маслом рабочую часть цилиндра и манжет.
Далее нужно проверить надежность всех соединений на стыках.
После того, как краскопульт будет собран, его работоспособность нужно проверить водой под давлением. Это позволит убедиться в герметичности соединений. Если обнаружатся проблемы, то соединения придется уплотнить.
Если вся система исправна и работает как положено, то можно приступать к дальнейшим действиям.

Удлинитель удочки краскопульта

Правила использования краскопульта

Чтобы краскопульт ручной корректно работал, необходимо соблюдать следующие правила:

Приступая к работе, инструмент нужно частично заполнить краской.
После этого надо снять фильтр и выполнить 7-10 двойных проходов штока, что позволит аппарату заполниться воздухом. Чтобы избежать разбрызгивания краски, шток нужно поднимать плавно.
В процессе работы нельзя перегружать баллон излишним давлением.
При уменьшении давления, его необходимо поднять до рабочего уровня, иначе краска будет ложиться толстым слоем.

Обратите внимание! После окончания работы, краскопульт нужно разобрать и тщательно промыть все его элементы. Остатки красящего состава надо слить в отдельную емкость.

Покраска

Сам принцип и последовательность покраски при помощи распылителя не отличается от выполнения этой процедуры любым другим инструментом. Точно так же поверхность следует предварительно подготовить к нанесению краски – удалить старое покрытие, при необходимости зашпатлевать и зашлифовать поверхность.

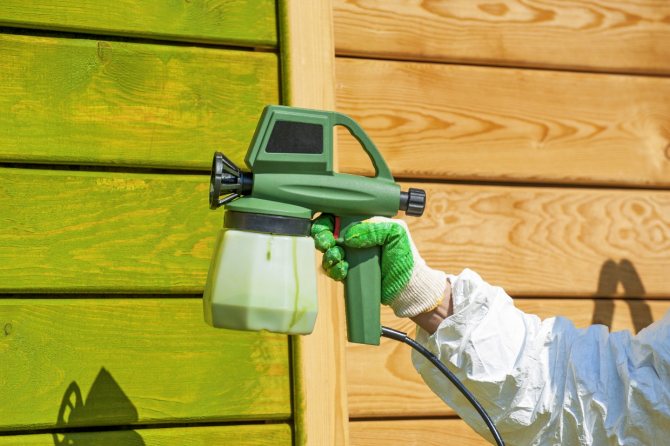

На фото – нанесение краски краскопультом

Перед самой покраской поверхность нужно покрыть слоем грунтового состава, который улучшит адгезию краски, а также укрепит рыхлое основание и окажет антисептическое действие.

Дальнейшая же инструкция по выполнению покраски краскопультом выглядит следующим образом:

Перед началом работы с краской, надо определить ее консистенцию и при необходимости разбавить.
После того, как вся система будет подготовлена к работе и заполнена краской, можно приступать к окрашиванию поверхности. Факел должен располагаться под прямым углом к окрашиваемой поверхности, на расстоянии около 15-20 сантиметров. Чтобы «почувствовать» инструмент, следует выполнить пробное окрашивание, к примеру, ненужного куска фанеры или картона.
Распыление должно выполняться прямыми равномерными движениями, чтобы при смещении, факел захватывал окрашенную поверхность на 50 процентов. Несоблюдение данного правила приведет к тому, что покрытие ляжет неравномерным слоем, который будет хорошо заметен.
После нанесения покрытия, следует дождаться его просыхания, после чего нужно выполнить процедуру еще раз.

На этом окраска поверхности завершена.

Чистка сопла краскопульта

Принцип работы ручного краскопульта

Простейший принцип работы, как у насосной камеры, где нагнетание воздуха механическим путем сочетается с ритмичной работы клапана, регулируемого нажатием на рычаг. Работая по принципу сжатия насосной камеры, современные модели типа КДРП-4 оснащены баллоном со шлангом и трубкой-распылителем с соплом на конце. Такие краскораспылители широко применяются для малярных работ и механической покраски сложных поверхностей.

Различают модифицированные модели ручных устройств. Поршневые краскопульты отличаются плунжерным и двумя рукавами подачи, у диафрагменного устройства – мембранная подача, напоминающая двойной осмос фильтра.

Некоторые модели снабжены шаровым краном. Он упрощает регулировку подачи расходуемой жидкости через краскопульт ручного действия.

Сегодня также востребованы краскопульты с выносным компрессором, электрические и аккумуляторные разновидности. Устройства с высокой мощностью подачи используются только профессионалами. Их работа усложняется расслоением и перемешиванием фракций раствора, за которым важно постоянно следить.

Краскораспылители широко применяются для малярных работ и механической покраске сложных поверхностей.

Типы распылительных систем

По этому признаку различают следующие категории краскопультов:

НР — электрические модели высокого давления, которые отличают однородность факела и быстрая скоростью подачи мелкодисперсной взвеси.
МР — устройства средних показателей давления.
LVМР — модели для выполнения покраски с малым количеством краски и под средним давлением воздуха.
НVLР — в распылителях этой категории факел образуется под низким давлением воздушного потока и с умеренной скоростью подачи краски, что позволяет распределять ее равномерным слоем.
LVLР — электрические краскопульты этой категории окрашивают поверхности при низком давлении и минимальной скорости подачи краски. В итоге получается однородный факел, а это значит, что высокое качество покрытия гарантировано.
НТЕ — такие краскопульты обеспечивают максимальную подачу краски.
RР — эту категорию распылителей отличает низкое давление.

Устройство и характеристики

Самое простое устройство – краскопульт ручной для краски вертикальных и горизонтальных поверхностей. Помимо них, специалисты чаще всего пользуются профессиональным оборудованием и другими модификациями, включая распылители и пневмопистолеты.

Механический распределитель водорастворимых составов отличается такими параметрами:

Эффективная побелка, где струя дает достаточно гладкое покрытие на потолке – это важно при обработке горизонтальных и наклонных поверхностей;
Аппарат будет полезен для ремонтных работ с равномерным распределением жидкости, не гарантируя распределение состава с очень гладкой поверхностью;
Краситель (другой раствор) подается по небольшим рабочим давлением (до 0,4–0,6 Мпа), поэтому краскопульт относится к безопасному оборудованию.

Применение ручных краскопультов также эффективно не только для покраски, но и для других рабочих этапов:

Обработка древесины фунгицидами и антисептиками;
Покрытие огнезащитными растворами;
Смачивание поверхностей для покрытия бетона штукатуркой, грунтовкой, любой другой пропиткой;
Вскрытие клеевым раствором под рулонные материалы;
Опрыскивание моющим составом для очистки большой площади поверхности перед покраской.

По мере опустошения бака меняется вес аппарата, смещая центр тяжести. От этого затекают руки, хотя механический распылитель отличается небольшой массой (до 5 кг).

Аппарат будет полезен для ремонтных работ с равномерным распределением жидкости.

Особенности выбора краскопульта

Чтобы приобрести качественный ручной распылитель для краски, при выборе следует обратить внимание на следующие моменты:

Устройство должно быть легким с удобно расположенным центром тяжести. В противном случае, работать будет некомфортно.
Аппарат должен иметь многоразмерную распылительную форсунку, с различными диаметрами сопел;
Основные металлические детали изделия должны обладать антикоррозийными свойствами и высокой устойчивостью к износу.

Существует ошибочное мнение, согласно которому можно добиться идеального качества покрытия любым краскопультом. В действительности же, качество покрытия зависит от форсунок, их диаметра, игл, качества металла из которого выполнено изделие и пр. Таким образом, в краскопульте важна каждая деталь.

Поэтому, при выборе изделия, лучше отдать предпочтение инструменту от проверенных производителей, особенно если планируется работа с дорогим материалом. Конечно, цена качественного устройства будет выше, однако, она оправдана долговечностью изделия и качеством его работы.

Удочка краскопульта

Какие виды краски можно использовать

До начала обработки окрашиваемой поверхности краскораспылителя ручного действия рекомендуется проверить его работоспособность. Этот осмотр выполняется на любой другой поверхности. Предварительная проверка – возможность оценить его работу и интенсивность распределения красящего состава. Это поможет произвести точную регулировку.

Ручным устройством можно пользоваться для таких растворов:

Меловых и известковых взвесей;
Водно-клеевых;
Жидких полимерных эмульсий и акрилатов.

Схема работы ручного краскопульта основана на равномерном распылении водорастворимых растворов небольшой вязкости. При этом происходит относительно равномерное распыление эмульсии или дисперсии.

При покупке ручного краскопульта смотрят на объем бака. Легким приспособлением небольшого объема удобнее обрабатывать небольшую площадь, но с объемным баком проще работать по большой площади без дозаправки. Это гарантирует равномерное покрытие.

Схема работы ручного краскопульта основана на равномерном распылении водорастворимых растворов небольшой вязкости.

Общие сведения

Данный инструмент по своей конструкции довольно прост, благодаря чему и надежен при использовании.

Устройство состоит из следующих узлов:

Основания с нагнетательными и всасывающими клапанами;
Удочки;
Напорного рукава;
Крышки и насоса;
Рукава с фильтром для всасывания.

Схема устройства ручного краскопульта

Благодаря тому, что удочка, как правило, состоит из двух частей, ее длину можно изменять. Сам распылитель можно поворачивать и тем самым менять вылет факела.

Одним из важнейших элементов аппарата является насос, который встроен в цилиндрический корпус и основан на традиционной поршневой системе.

Этот агрегат состоит из следующих деталей:

Штока;
Цилиндра;
Рукоятки;
Уплотнительных колец;
Манжеты.

Работает устройство за счет:

всасывания лакокрасочного материала или другой жидкости из емкости при работе рукоятки штока;
забор состава выполняет всасывающий рукав, оборудованный фильтром;
при обратном движении штока, клапан перекрывает всасывающий канал и нагнетает жидкость в баллон;
в результате, давление повышается, и жидкость направляется к удочке;
при нажатии курка, жидкость выталкивается через распылитель, который и осуществляет распыление.

Схема работы с ручным краскопультом

Как правильно ухаживать за краскопультом

Обслуживание инструмента не представляет особой сложности. Простейший краскораспылитель ручной подачи необходимо регулировать в работе, промывая по завершении рабочего процесса. Своевременная промывка бака исключает затвердение раствора на стенках внутри устройства, которое можно использовать многократно.

Купив подходящую модель, нельзя выбрасывать инструкцию, в которой описаны основные нюансы по обслуживанию аппарата. Помимо общих рекомендаций, обычно указан пошаговый демонтаж и обратный порядок сборки ручного краскопульта.

Некоторые параметры работы, включая интенсивность подачи струи и ее равномерность, не обходятся без предварительной регулировки. В комплектации могут прилагаться насадки для продувки, крышка-фиксатор с трубкой для подачи состава и силиконовый герметик для уплотнения стыков. В дорогих импортных моделях бывают наборы игл для воздуховодов и чистики сопла.

Своевременная промывка бака исключает затвердение раствора на стенках внутри устройства, которое можно использовать многократно.

Недостаточно только поверхностной чистки красящего распределителя, хотя он сильно забрызган наносимым составом. Работая с подобным оборудованием, приходится часто его разбирать, особенно когда отличается состав и цвет красящей эмульсии.

Этапы чистки ручного прибора:

Демонтировать съемный бак для красящего состава;
Промыть емкость теплой водой, используя жесткую щетку;
Просушить бачок после промывки;
Открутить фиксатор (головку, удерживающую сопло);
Вынуть фильтр и другие съемные элементы (накладки, стержни, трубки);
Разделить части, «склеенные» от засыхания раствора, если бак не почистили после работы, поддевая отверткой (любым остроконечным инструментом);
Промыть и просушить все комплектующие, сопло можно продуть компрессором.

Когда процесс завершен, красящий «пистолет» собирают в обратном порядке. Некоторые составляющие требуют замены, если у них заметны признаки деформации. Перекручивать резьбу нельзя, от этого портятся пластиковые детали.

Необходимо промывать емкость теплой водой, используя жесткую щетку.

Некоторые правила для бесперебойной работы краскопульта

Недопустимо применение застоявшейся, расслоившейся или размороженной эмульсии, которая неправильно хранилась или используется по завершении срока годности.

О засорении сопла свидетельствует кривая, однобокая или узкая струя подачи рабочей жидкости. Такие проблемы случаются в работе с составом, где крупные фракции дисперсии соразмерны с диаметром отверстия сопла или превышают рабочие параметры насадки.

Если ручной, пневматический или поршневой краскопульт имеет бракованные детали, его должны заменить по гарантийному талону или отремонтировать в сервисном центре. Возможные неисправности:

Заклинивание рычагов подачи краскопульта;
Неравномерная подача водоэмульсионной краски;
Засорение сопла.

Гарантийные обязательства обычно действую в течение 1-2 лет с момента реализации устройства. Не подлежат замене и сервисному ремонту расходные комплектующие, включая силиконовые или полимерные прокладки и уплотнители. Прибор с признаками механических повреждений при перевозке не обслуживается.

Существуют комбинированные разновидности, у которых своя специфика обслуживания. Особенности работы должны быть описаны в инструкции к применению оборудования. Освоившись с механическим устройством, можно несложно приобрести пневматический или другой, более совершенный, тип аппарата, работающего от компрессора.

Недопустимо применение застоявшейся, расслоившейся или размороженной эмульсии.

Применение механического краскопульта для побелки потолка – эффективный способ обработки горизонтальных поверхностей и арочных сводов. Он будет незаменим, когда необходима покраска стен с неровностями, где сложно работать валиком и кистью.
