Как подключить вилку к проводу: евровилка и старая вилка

Подробная инструкция по ремонту электрической вилки наверняка пригодится неопытному человеку, который не может самостоятельно разобраться, к каким штырькам следует подключать проводники. В современном мире практически все бытовые приборы работают от электрической сети при помощи евровилки, которая может быть выполнена с заземлением или без него. Вместо обычных двух жил необходимо подключить три, это иногда вызывает проблемы при самостоятельном подключении. Есть очень простые способы, как поменять вилку на проводе, чтобы техника вновь заработала в нормальном режиме.

Что нужно проверить напоследок при замене вилки

• Убедитесь, что провода подключены к правильным клеммам.
• Убедитесь, что нет ошибочных проводов.
• Убедитесь, что гибкий зажим фиксирует внешнюю оболочку, а не более тонкие провода. Если вы этого не сделаете, провода могут ослабнуть.
• Убедитесь, что все винты затянуты.

Подсоединение защиты.

Подсоедините правильный предохранитель для прибора. Прочитайте руководство, если вы не уверены, какой предохранитель усилителя подходит.

Установка крышки на место и закрепление.

В самом конце собираем корпус вилки, устанавливая крышку при помощи винта.

Вот так и происходит подключение вилки с тремя проводами. А таких ситуаций, когда надо подключить вилку достаточно много. Например, когда купили духовой шкаф без вилки, и подключать придется самостоятельно. Или другие ситуации при электромонтажных работах в квартире или доме.

Это что касается евровилок. А что делать со старыми вилками?

Сборка вилки с заземлением

Если вы впервые собираете вилку, то попробуйте для начала сделать все без проводов. Так станет понятнее как должны совпадать отдельные детали. В общем же следует руководствоваться следующими принципами:

1. Провод обязательно фиксируется зажимом. Без этого он оторвется.
2. Заземляющий желто-зеленый проводник необходимо подключать, даже если в квартире отсутствует заземление. Операция это бесполезная, но ее выполнения требуют правила безопасности.
3. Кольца перед затяжкой под винты желательно пропаять. Полученный контакт станет надежнее.
4. Проконтролируйте, чтобы винт, стягивающий половинки штепселя, ни при каких условиях не касался провода под напряжением. Можно проверить мультиметром.

Монтаж розеток

Прежде чем искать, как подключить розетку на 4 гнезда, лучше познакомиться с требованиями и процессом установки простого одиночного устройства. Дело в том, что нет никакой разницы в установке двойных, тройных розеток, или устройств с большим количеством гнезд.

Полное обесточивание — первое условие для любых электромонтажных работ. При установке надо обязательно ориентироваться на маркировку проводов цветом. Фазные провода (L) могут быть:

• белыми;
• бирюзовыми;
• коричневыми;
• красными;
• оранжевыми;
• розовыми;
• серыми;
• фиолетовыми;
• черными.

Но все же чаще используют 3 цвета — белый, черный либо коричневый. Нейтраль (N) — нулевой рабочий контакт — голубой или синий. Заземление (PE), которое нередко называют «нулевой защитой», имеет оболочку из желтых и зеленых полос (продольных, поперечных), иногда — желто-зеленый оттенок, а также может быть чисто желтого либо только зеленого цвета.

Процесс установки розеток выглядит так:

1. Сначала в стене сверлят отверстие необходимого диаметра под подрозетник, делают штробы для электропроводки. Эти операции не нужны, если задача стоит простая — замена розетки, вышедшей из строя. В этом случае конец силового кабеля вытаскивают наружу, с помощью пылесоса или кисти удаляют весь накопившийся мусор.
2. Для монтажа подрозетника готовят цементный/гипсовый раствор. После его нанесения в отверстие вставляют установочную коробку, протягивая в нее кабель, фиксируют на одном уровне со стеной. Оставляют работу до полного схватывания раствора.
3. Затем с концов проводов снимают изоляцию, их заводят в крепления контактов (фаза — слева, ноль — справа, защитный кабель — по центру) и затягивают с помощью отвертки. Проверяют соединение на прочность.
4. Корпус устанавливают внутрь коробки, выравнивают по горизонтали, с обеих сторон временно фиксируют саморезами. Уровнем корректируют положение, потом затягивают крепеж и распорные лапки, окончательно фиксирующие корпус розетки
5. Прикрепляют к корпусу крышку, закручивают центральный винт. Включают электричество и индикатором проверяют работоспособность розетки.

Конструкция и устройство

Устройство электровилок классифицируется на ряд категорий. С техническими параметрами, особенностями, достоинствами и отрицательными свойствами каждой разновидности следует ознакомиться детально.

Неразборная

Конструкции неразборных моделей всегда идентичные. Штыри закреплены с промежутком в 19 мм в планке, выполненной из пластмассы. Внутрь планки помещены проводящие детали. Планка имеет два выступа, предназначение которых заключается в обводе провода. Обвод имеет большое значение, поскольку предотвращает риск обрыва шнура вилки при значительном силовом воздействии.

В качестве дополнительной защиты штыри и шнур заливают переплавленной пластмассой. Это делает неразборный корпус герметичным и надежно удерживает внутри сетевой шнур.

Разборная трехполюсная

Современная бытовая техника оснащается разбирающимися трехполюсными вилками. Такие модели идеально подходят для ситуаций, когда требуется заменить целостный механизм, в котором обнаружена неисправность. Основное преимущество данной разновидности вилки заключается в хорошей пригодности к починке и возможности многоразовой эксплуатации после устранения поломки.

Разборная С1-b

Модель С1-b проста в конструктивном исполнении, что значительно упрощает демонтаж. Вилка состоит из двух частей пластмассового корпуса, штырей из латуни, фиксирующих деталей и прижимной планки.

Особенности и выбор камня плитняка для садовых дорожек, инструкция укладки своими руками

Разборная С6

Конструкция разновидности С6 также отличается простотой исполнения, но стоит учитывать, что существуют модификации как с заземляющим элементом, так и без него. Данные вилки созданы для использования на приборах с показателем мощности до 220 Вт. На штырях из латуни имеются контактные площадки со специальной резьбой для монтажа проводов. Сами штыри зафиксированы на нижней части вилки. Внутри корпуса может быть дополнительно установлен заземляющий элемент в виде полоски из латуни. Также разборная конструкция С6 оснащена планкой для прочной фиксации провода с заглушкой из пластика.

Адаптация вилок

Достаточно часто встречаются электрические приборы, вилки которых не подходят для отечественных розеток. В этом случае решение проблемы одно – подключение устройства через специальный переходник – адаптер.

Адаптация трехполюсной конструкции типа IEC 60906-1

Расстояние между штырями у такой конфигурации составляет 19 мм, диаметр каждого штыря 4 мм, как и у типа С5. Но в отличие от последних, они оснащены дополнительным штырем заземления, который не позволит вставить вилку в розетку.

Для решения проблемы конструкцию зажимают в тиски и осторожно, чтобы не повредить нужные штыри, третий спиливают ножовкой по металлу. Отсутствие заземляющего штыря позволит беспрепятственно подключить устройство к розетке

Адаптация английской модели ВS 13-63

Такие евровилки также имеют три штыря, но плоской формы. Два из них находятся на одной горизонтальной линии, они предназначены для подачи питающего напряжения, а третий для правильного подключения и заземления.

Ширина каждого штыря составляет 6,5 мм. Интервал между внутренними плоскостями – 16 мм, как и у типа С5. Чтобы механизм можно было использовать, потребуется уменьшить ширину штырей на 2,5 мм и удалить заземление. Лишний удаляется ножовкой по металлу, с ее помощью и стачиваются остальные штыри. На этом адаптация заканчивается, вилку можно использовать в домашних условиях.

Читайте далее:

Как собрать вилку с заземлением

Как заменить вилку на проводе

Как поменять вилку на проводе

Как собрать вилку розетки

Как починить вилку для розетки

Как включить неподходящую вилку в обычную розетку

Многим знакома ситуация с неподходящими вилками. Вы покупаете технику в интернет-магазине, а подключить ее не представляется возможным. Проблема заключается в отличающихся по форме штырях штепселя.

С данной ситуацией можно справиться при помощи адаптера. Он представляет собой переходник. С одной стороны в адаптер вставляется устройство с нестандартным штепселем. С другой есть стандартная подходящая по форме вилка.

Переходник с китайской вилки на евро

IEC 60906-1

Штепсели стандарта IEC 60906-1 используются в Бразилии и ЮАР. Внешне они напоминают распространенные зарядные устройства Samsung. Расстояние между проводящими штырями составляет 19 мм.

Главное отличие IEC 60906-1 от привычных жителю СНГ вилок заключается в дополнительном заземляющем штыре. Он располагается посередине. Для розеток, используемых в России, этот заземляющий штырь придется удалить.

BS 1363

Вилки стандарта BS 1363 используются в Великобритании. Их отличают токопроводящие штыри прямоугольного сечения. Имеется у таких моделей и заземляющий контакт.

Найти адаптер для вилки BS 1363 проще, чем для IEC 60906-1. Но если сделать это не удалось, то вилку придется заменить любой другой подходящей.

Обратите внимание! Штепсели стандарта BS 1363 могут оснащаться предохранителями. Если измерительные приборы показывают что вилка в обрыве, необходимо проверить, не сгорел ли предохранитель. Подобное возможно, когда не успел сработать автомат.

Виды электрических вилок

В настоящее время в России все электроприборы выпускаются со шнурами на конце с неразборными вилками двух видов типа С по ГОСТ 7396.1-89. На корпусе каждой вилки обычно нанесена маркировка, в которой указаны ее технические характеристики – величина максимально допустимого тока и допустимое напряжение питающей сети. Это не означает, что данный такой силы, а только говорит о том, что вилка рассчитана на передачу тока до указанной величины.

C5

(аналог европейских электрических вилок CEE 7/16) – с круглыми штырями диаметром 4 мм, сходящимися немного к свободным концам, штыри изолированы на длину 10мм от корпуса, без заземляющего контакта. Вилка С5 рассчитана на ток нагрузки до 6 А (при питающем напряжении 220 В выдерживает мощность 1300 Вт).

C6

(аналог европейских вилок CEE 7/17) – с круглыми штырями диаметром 4,8 мм, бывают трехполюсные с заземляющим контактом и двухполюсные без заземляющего контакта. Вилка C6 рассчитана на ток нагрузки до 10 А (при питающем напряжении 220 В выдерживает мощность 2200 Вт).

В эксплуатации еще находится много приборов, со шнурами, оснащенными разборными вилками типа C1-b

с круглыми штырями диаметром 4 мм без заземляющего контакта и рассчитанными на ток нагрузки до 6 А (при питающем напряжении 220 В выдерживает мощность 1300 Вт).

Какие бывают вилки

Перед заменой штепселя необходимо выяснить его разновидность. Есть устройства, в которых допустимо применять только вилки с заземлением. Например, стиральные машины, микроволновые печи, утюги. В других аппаратах подойдет простой штепсель без третьего контакта.

В зависимости от строения, максимального тока и наличия заземления, вилки условно подразделяются на следующие виды:

• разборные модели;
• неразборные;
• с заземлением;
• без заземления;
• обычные;
• соответствующие евростандарту.

Виды электрических вилок

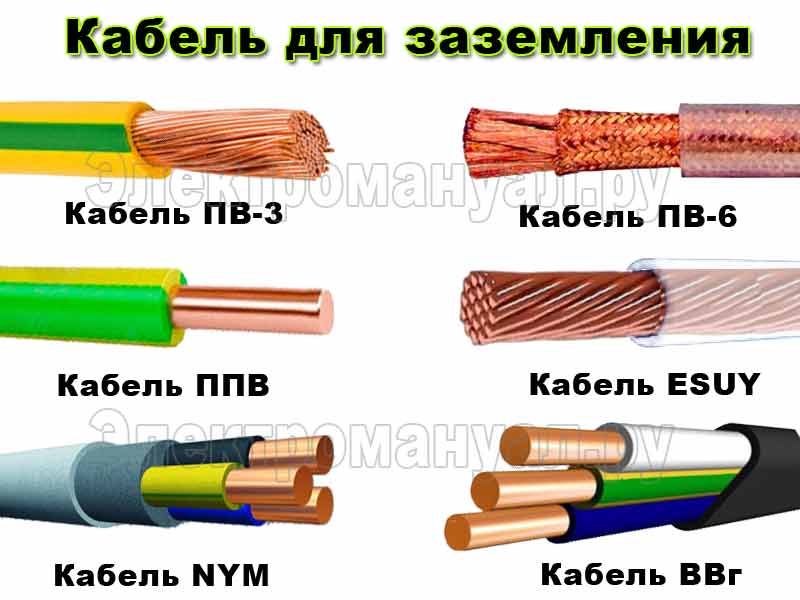

Разница между нулем и землей

Некоторые начинающие электрики не знают, каким цветом провод заземления и для чего он вообще нужен. Разберем этот вопрос подробнее. По нулю и фазе протекает электрический ток, поэтому касаться к ним нельзя. Земля же служит для отвода напряжения, если оно пробьет на корпус прибора. Это своеобразная защита, которая в последние годы стала обязательной – некоторые устройства не работают, если их не заземлить.

Если вы не уверены в том, какой из проводов земля, а какой ноль, то воспользуйтесь следующими советами. Они помогут вам определиться без цветового обозначения проводов

1. Замеряйте сопротивление провода – оно будет менее 4 Ом (проверьте, чтобы на нем не было напряжения, чтобы не сжечь мультиметр).
2. Найдите фазу, при помощи вольтметра измерьте напряжение между предполагаемым нулем и землей. На земле значение будет выше, чем на нуле.
3. Если измерить мультиметром напряжение между землей и заземленным прибором (к примеру, батареей в многоэтажном доме), то вольтметр не определит напряжения. Если замерить напряжение между нулем и землей, то некое значение отобразится.

Все это справедливо только к трех- и более проводниковым кабелям. Если в кабеле всего два провода, то в них по умолчанию один будет землей (синий), второй фазой (черный или коричневый).

Соблюдайте правила соединения кабелей

Лучшие ответы

76-98 лтд:

Жёлто-зелёный — заземлениеЧёрный (коричневый) — фазаСиний — ноль!Для танкистов! Фазу — к одному штырьку, ноль — к другому штырьку, заземление — к среднему контакту!

Ефрем:

оплетка небось разных цветов, если нет воспользуйся тестером

илья сафонов:

три проводка разного цвета! какие цвета? черный или синий -земля два других без разницы!

Татьяна:

черный-земля, 2 другие питание

Чио Чио Сан:

Обычно -желто полосатый -это земля, а остальное впринципе без разницы, правда зазовые котлы и кажется стиралки требуют точной фазировки, но у них в паспортах всегда расписано что какого цвета.

вячеслав кошелев:

белый- фаза, синий -нулевой, желтый-заземление, если перепутать то УЗО «устройство защитного отключения» (если установлено) будет выбивать,

Алексей Пастухов:

на пальцах одно, а на самом деле у вас наверное другое…. надо вызванивать…

Дмитрий:

Скорее всего так: желтый есть заземление — к центральной клемме (к лепесткам) . Две другие жилы — на боковые контакты. Если этот провод идет от прибора, то проблем быть не должно. Если еще что-то — надо «прозванивать» индикатором или мультиметром. Так как можно и ошибиться — бывает всякое. Но если провод от прибора, то желтым скорее всего маркирована защитная («земля») жила. Один из двух других — фазный, другой — ноль. По цвету изоляции более точно сказать нельзя, т. к. некоторые электрики вопреки рекомендациям вешают фазу на какую угодно жилу.

Современные обозначения: синий — ноль, черный — фаза, желто-зеленый — защитный.

Особенности замены разных видов электрических вилок

Замена конструкции европейского образца

Этапы замены электрической вилки европейского образа

Как правило, необходимость в замене возникает, когда была нарушена целостность одного из штырьков. Технология достаточно простая:

1. Замена начинается с демонтажа старой евровилки и удаления внешней оболочки с провода. От конца удаляется не менее 5 см.
2. Каждая жила провода зачищается приблизительно на 15 мм. Этой длины будет достаточно для подключения проводов в конструкции европейского образца.
3. Все оголенные жилы обрезаются таким образом, чтобы длина оголенных проводов была не более 10 мм. Этого достаточно, чтобы заменить вилку новой самостоятельно.
4. Для обеспечения надежного контакта требуется с помощью плоскогубцев подогнуть концы проводов.
5. Следующий этап – правильное подключение проводов. Большинство шнуров оснащено тремя проводами. Коричневый – фаза, желтый или зеленый – заземление, синий – ноль.
6. Чтобы вилка не шаталась, ее нужно хорошо зафиксировать, зажав провод пластиковой перемычкой.
7. Завершающий этап – собрать рабочий механизм и проверить его работоспособность.

Замена старой электровилки советского образца

Одна из наиболее распространённых в СССР конструкций вилок, рассчитана на 220В

Старая электрическая вилка имеет еще более простую конструкцию в сравнении с предыдущим аналогом. Алгоритм замены в данном случае немного отличается. Основные этапы, из которых состоит замена:

Демонтируется старый корпус и разбирается. Как и в предыдущем случае оголяются провода. Концы зачищаются на 15 мм. В данном случае заземление отсутствует, поэтому подсоединить нужно всего два провода

При подключении важно следить за полярностью.

Завершающий этап – сборка уже готовой электровилки.

Особенности соединения

Надежный и долговременный контакт обеспечивают посредством пайки соединений проводов, используя паяльник и припой. Не забудьте удалить остатки и выступы припоя, а места пайки обработать наждачкой. Если пропустить этот шаг, то контакт со временем нарушается, особенно когда электроприбор работает при большой мощности.

Вполне реально обойтись и без пайки, надев на концы проводков перед скруткой кусочки латунной трубочки, внутренний диаметр которой немного больше диаметра изоляции провода. Скрутив провода, трубочки сдвигают к месту соединения и сжимают в нескольких местах, пользуясь бокорезом.

После этого выпотрошенные провода заправляют обратно в изоляцию кабеля – разрезанную оболочку. Изоляцию соединения в таком случае не выполняют, так как благодаря сдвигу скруток оголенные участки проводов не соприкасаются. Процедуру проводят только в том случае, когда отступы между скрутками составляют меньше 10 мм и требуют дополнительного покрытия изоляционным слоем.

После проведенных действий осталось место соединения кабеля перемотать одним слоем изоляционного материала, и можете оценить результат проведенной работы. Это самый простой способ, как подключить вилку с тремя проводами. Правильно подобрав изоляционный материал и отрезок шнура, а в дополнение, аккуратно выполнив работу, наращенный кабель не удастся с первого взгляда отличить от обычного – соединение будет практически незаметным.

В результате удается на шнуре электроприбора методом наращивания поменять вилку, чтобы иметь возможность эксплуатировать подключенную к электричеству технику.

Теперь вы знаете, как правильно подключить вилку к проводу и, понимаете из каких этапов состоит процесс. Ознакомившись с простой пошаговой инструкцией, становится ясно, что электрика не такое сложное дело, как может показаться на первый взгляд, а с некоторыми работами можно справиться дома самостоятельно.

Замена старой евровилки

Замена электрической вилки может потребоваться в том случае, когда у вас сломался один из штырьков. Электрическая вилка имеет простую технологию замены, к которой относится:

Необходимо срезать старую евровилку и снять внешнюю оболочку со шнура. От конца необходимо срезать около 5 см от шнура.

Все жилы вам необходимо зачистить на 15 см. Этой длине будет достаточно для того, чтобы провести подключение проводов к электровилке.

Теперь вам необходимо обрезать все жилы, чтобы оголенных проводов оставалось все 10 см. Этого будет вполне достаточно для того, чтобы поменять вилку своими руками.

Для улучшения контакта вам необходимо подогнуть плоскогубцами концы проводов.

Замена сломанной евровилки имеет наиболее важный этап, к которому относится подключение проводов. Как правило, все шнуры имеют три провода. Синий контакт – это ноль, желтый контакт – это заземление и коричневый – это фаза. Для того чтобы правильно поменять вилку своими руками вам необходимо будет подключить заземление к центральному контакту.

Как видите, устройство электрической вилки достаточно простое. Если у вас не выключается холодильник, тогда вам следует прочесть об этой проблеме. Именно поэтому замену вы легко сможете провести самостоятельно. Просмотреть этот процесс вы можете на видео ниже.

Замена поломанной евровилки

Порядок действий при переломе штырьков, оплавлениях:

1. Срезайте вилку, подлежащую замене, снимайте наружную изолирующую оболочку провода.
2. Зачищайте 3 жилы на 20 мм, скручивайте их, зачистите до 10 мм изоляции проводков – этого хватит для самостоятельной подключения новой вилки. Бокорезами откусите ненужное.
3. Чтобы улучшить контакт плоскогубцами, (если провод одножильный, жесткий), загните медные концы провода, присоединяйте провода.
4. Шнуры для подключения стиральных машин, холодильников, другой техники имеют три контакта, разделяемых цветами. Ноль – это синий цвет изоляции провода, заземление – желтый и зеленый, фаза – последний (оттенки возможны разные, обычно коричневый). Для корректной замены нужно присоединить землю к контакту по центру, остальные два к штырям, какой куда роли не играет.
5. Зажмите кабель перемычкой из пластика – она зафиксирует его в области посадки.
6. Собирайте корпус евровилки, скрепляйте конструкцию винтом.

Как видите, порядок действий простой, нужно только соблюдать последовательность.

Ремонт вилки газонокосилки

Столкнулся с ремонтом нестандартной вилки, штыри которой были запрессованы в корпус блока включения электрической газонокосилки.

В связи с особенностью конструкции заменить вилку не представлялось возможным и пришлось придумать технологию фиксации штырей.

Штыри вилки были не только сильно окислены от плохого контакта с розеткой на шнуре, но и один из них утопился в пластмассовый корпус.

Для закрепления штырей потребовалось разобрать блок, но столкнулся с тем, что у саморезов шлицы были с тремя косыми гранями, позволяющие только закручивать саморез. Пришлось разогревать головки саморезов паяльником и выкручивать отверткой с плоским жалом подходящей шины. После ремонта ввинтил другие саморезы с головками под стандартный крест.

Концы штырей, соединенные с проводами находились под концевым выключателем, который фиксировался в пазах корпуса блока.

После снятия выключателя утопленный штырь был нагрет паяльником и возращен в исходное состояние. Но надежность его крепления была низкой. При воздействии пальцами штырь качался.

Для исключения повторной поломки вилки штыри были со стороны подключения проводов залиты эпоксидной смолой, как показано на фотографии.

После затвердевания смолы блок был собран и штыри зачищены с помощью мелкой наждачной бумаги. Проверка показала надежную работу блока. Теперь штыри вилки, даже в случае сильного нагрева, не смогут сместиться.

Типичные неисправности электровилок и методы их устранения

К неисправностям штепселей приводит их неправильное использование. Любую проблему легко обнаружить на ранних стадиях.

Важно! При обгорании штырей необходимо проверить ламели в розетке. С большой вероятностью они перегреваются и находятся в аварийном состоянии. Эксплуатация перегревающихся вилок и розеток недопустима. Нагрев способен спровоцировать возгорание проводки.

Процесс установки

Подготовка инструментов к монтажу розеток

Монтаж розеток — это процедура, которая проводится в определенной последовательности.

Для начала нужно приготовить такие инструменты и материалы:

• перфоратор;
• болгарка;
• уровень;
• рулетка;
• индикатор;
• нож;
• плоскогубцы;
• отвертка;
• карандаш;
• шпатель;
• цемент;
• песок;
• грунтовка для бетона.

Во время установки электрической системы нужно пользоваться защитными очками, перчатками и респиратором.

Подготовительные работы

Правила расположения проводки

Объем этого процесса зависит от того, будет прокладываться новый кабель или все ограничится заменой розетки.

Последовательность действий, когда производится электрификация строящегося здания или его капитальный ремонт:

1. Составление схемы и проведение разметки. Следует рассчитать так, чтобы отверстия под монтажные коробки находились на одной вертикальной или горизонтальной линии.
2. Штробление стен. Делаются канавки под кабель и круглые отверстия под точки. После сверления они соединяются между собой для установки перемычек. Проемы очищаются от пыли и крошки, обрабатываются грунтовкой. Если выбран наружный способ, устанавливаются каналы или крепежи — пластиковые короба, металлические или пластмассовые трубы, керамические изоляторы, струны.
3. Монтаж подрозетников. С них отламываются заглушки, после чего изделия обмазываются раствором и вставляются в отверстия. Излишки шпаклевки удаляются.

Когда раствор полностью застынет, он шлифуется вровень с поверхностью стены.

Подсоединение проводов к розетке

Чтобы предотвратить повреждение кабеля при усадке здания или контакта с влагой, его следует протягивать в гофрированную пластиковую трубку. После этого канал замуровывается в штробах. Концы кабеля выводятся в монтажные коробки с тем расчетом, чтобы оставалось достаточно материала для проведения подключения. Дальнейшие действия проводятся после полного затвердения раствора.

Подключение розетки

Подключение двойной розетки с заземлением

Перед тем как подключить провода к розетке, нужно убедиться в том, что они не находятся под напряжением. Чтобы полностью себя обезопасить, следует отключить вводной рубильник.

После этого нужно выполнить следующие действия:

1. Снять изоляцию с кабеля, а затем и с жил, обнажив металл на 10-12 мм.
2. Если провод медный, скрутить его и пропаять. Это предотвратит его окисление.
3. Присоединить концы жил к отверстиям на клеммах. Максимально туго затянуть болты.
4. Вставить корпус розетки в монтажную коробку. После выравнивания зафиксировать ее прижимными лапками.
5. Установить крышку. Проверить прочность крепления с помощью вилки — вставить ее и вытащить из разъемов несколько раз.

После этого можно подавать электричество и пользоваться точкой.

Смазка и установка

Обслуживание вилки велосипеда требует прежде всего чистки и смазки ее составляющих. Ассортимент средств, использующихся для этих целей, широк. Оптимальный вариант зависит от вида байка, модели механизма, условий езды. Специализированные масла наиболее эффективны, но и дороги. Тем, кто катается на велосипеде редко, покупать их невыгодно, поэтому многие любители, желая сэкономить, используют более дешевые средства типа «Литола» или «Униола», «Солидола». Они имеют свои побочные негативные свойства, которые следует учитывать (например, «Литол» плохо влияет на алюминий).
Смазку пружинной вилки начинают с пружины. Смазочное вещество наносят достаточно густо (лишнее выйдет через сальники). Им также обрабатывают кольца, стакан, чашки и подшипники.

Для установки вилочного механизма:

1. На место соединения его и колонки руля надевают кольцо, зажимают его ключом и легонько бьют по нему молотком, чтобы поставить на место. Как только звук становится звонким, удары прекращают.
2. Смазывают стопор (используют «Буксол», «Литол», более дорогие специально созданные составы).
3. Аккуратно устанавливают подшипник шариками наверх, предварительно поместив под него уплотнительную шайбочку. Подшипник также немного смазывают.
4. Вставляют шток в стакан и далее осуществляют все действия, как при разборке, но в обратном порядке.

Некоторые байкеры считают, что желательно перебрать даже полностью новые вилки для велосипеда своими руками. Якобы это поспособствует лучшей их настройке и более долгому времени службы. На деле же качественные механизмы не нуждаются в этом, а степень прочности любых передних элементов определяется лишь в условиях катания.

Надеть кольцо на стык вилки с рулевой колонкой

Смазать стопорСмазать подшипник, вставить шток в стакан и повторить все работы по снятию в обратном порядке

Конструктивные особенности

Устройство электрических вилок делится на несколько видов. С техническими характеристиками, преимуществами и недостатками каждой нужно ознакомиться более детально.

Устройство неразборной вилки

Конструктивные особенности неразборных модификаций везде одинаковые. Штыри установлены с интервалом в 19 мм в планку, изготовленную из пластмассы, в нее запрессованы проводники. Планка оснащена двумя выступами, задача которых – обвод провода. Обвод важен тем, что исключает вероятность обрыва шнура вилки, если к нему была приложена значительная сила.

Провод и штыри заливают расплавленной пластмассой. Это обеспечивается высокую степень герметичности корпуса с надежно зафиксированным в нем сетевым шнуром.

Устройство разборной трехполюсной конструкции

Еще не так давно для подключения электрических приборов использовались только разборные конструкции. Сегодня их использует все еще большое количество россиян. Без такой детали не обойтись, если потребуется заменить литой механизм, который вышел из строя. Преимущество такой вилки заключается в ремонтопригодности и возможности использовать ее многократно. Ее без особых усилий можно демонтировать и установить на другой шнур.

Устройство конструкции типа С1-В

Эта конструкция невероятно проста в своем исполнении. Она состоит из двух половин пластмассового корпуса, двух штырей из латуни, крепежных деталей и прижимной планки.

Конструктивные особенности разборной конструкции типа С6

Конструкция тоже не отличается особой сложностью. Модификации бывают с заземляющим контактом и без. Рассчитаны на эксплуатацию приборов мощностью не более 220 Вт. Штыри изготовлены из латуни, на них напрессованы контактные площадки с резьбой для прикручивания проводов. Штыри крепятся к основанию вилки. В корпусе дополнительно может устанавливаться заземляющий контакт, который имеет форму полосы из латуни. Также имеется планка для надежного крепления провода с пластиковой прокладкой.

Какая вилка лучше – разборная или литая?

Литая вилка более надежна, ее основное преимущество – плотность контактов, которые соединяются со штырями. В литой модели применяется точечная сварка, припой и обжим. Еще одним достоинством модели является ее герметичность.

Но существуют досадные недостатки: ее невозможно разобрать, чтобы устранить причину поломки. Если шнур перетрется у основания вследствие длительного использования, то единственным выходом будет отрезать литую вилку для замены ее разборной моделью. Существует возможность полностью сменить шнур с вилкой на новый, но для этого придется разбирать прибор.

Однако если подобная замена не пугает, лучше приобретать литое изделие, тем более что благодаря повышенной надежности такая вилка выходит из строя намного реже разборных аналогов.

Как проверить наличие земли в розетке

С тем как подключить розетку с заземлением разобрались, но желательно еще понять, работает заземление или нет. Чтобы сделать все официально, надо пригласить электриков. Они при помощи омметра проведут измерения параметров заземления. Вообще, эта процедура обязательна перед вводом электропроводки в эксплуатацию — сегодня без заземления никто вам электричество не подключит. Причем заземление должно отвечать требованиям, но вот на розетках его никто не проверяет. Надо только приглашать электриков.

В разных странах розетки и заземляющие контакты имеют разную форму. В нашей стране действует тип F

Самостоятельная проверка

Можно проверить качество заземление в розетке самостоятельно. Но учтите: все подобные способы запрещены нормативными документами. «Нормальных» и безопасных просто нет. Есть рискованные, при которых можно получить поражение электротоком. Проверяют обычно при помощи контрольки — это патрон с лампой накаливания на 220 В небольшой мощности (25-30 Вт). К выводам патрона прикручены/припаяны два провода сечением 2,5 мм². Для удобства к концам проводов можно припаять крокодилы. И лучше, если они будут иметь изолированный корпус — проще будет соблюдать технику безопасности.

Проверки при помощи лампочки запрещены

Сначала на розетке определяем фазу. Даже если вы ее только что подключили, перепроверьте. Сделать это можно при помощи отвертки-индикатора: если при прикосновении щупом отвертки горит светодиод — это фаза. Далее, к найденной фазе подключаем один из проводов контрольки. Вторым проводом касаемся нуля — лампочка должна загореться. При прикосновении к земляному проводу — должно сработать УЗО, так как своей проверкой вы создали ток утечки. Если так и произошло — заземление и УЗО у вас работают нормально.

Если проводка старая и УЗО нет, лампа просто будет гореть. По яркости ее свечения можно определить нормальные или нет параметры у заземления. По идее, яркость горения при подключении через ноль и землю отличаться не должны. Это если «земля» нормально работает. Если с «землей» яркость заметно падает, параметры заземления плохие и необходимо переделывать, проверять контакты, штыри и т.д.

К вопросу о безопасности

Еще раз обращаем внимание: для проверки работоспособности заземления в розетках лучше пригласить электрика. Он проведет замеры, и по результатам даст заключение

Но если вы все-таки решили испробовать один из методов самостоятельной проверки, надо хорошо подготовится, соблюдать все возможные предосторожности:

Не прикасаемся руками к оголенным проводам и металлическим частям

• Под ноги положить резиновый коврик.
• Браться руками только за изолированные части.
• Не проверять одному. Чтобы «в случае чего» было кому отреагировать.

Но как мы уже сказали неоднократно выше, лучше позовите электрика. Пусть подключить розетку с заземлением вы в состоянии самостоятельно, но проверить качество работ лучше все-таки доверить профессионалу.

Порядок монтажа

Вилка угловая с заземлением устанавливается по такой схеме:

1. К одному контакту вилки подключается фаза, которая подает напряжение на потребитель.
2. К другому контакту подключается провод с нулем. По нулевым, нейтральным контактам в идеале должен идти ток одинакового номинала. В случае замыкания он увеличивается, срабатывает защита. Соединение нейтрали с корпусом либо контуром заземления запрещено.
3. Третий заземляющий контакт подключается к заземляющему проводу. Непосредственной связи с фазными проводами он не имеет. Он неразрывно связан с теми частями конструкции, которые являются заземлением.

Поскольку в производстве вилок электрических с заземлением разных странах единого стандарта нет, то разновидностей вилок много. Вот некоторые типы питания в других странах:

• 110-127 В и 60 герц – США;
• 220-240 В, 50 герц — евровилка с заземлением.

В России за единый стандарт принимают евро вариант, а не американский.

Как поменять вилку на проводе

Починить вилку для розетки несложно, однако во время выполнения работ очень важно следить за соблюдением техники личной безопасности

Как разобрать вилку электрическую типа С1-В

Требуется подготовить концы проводов к подключению. Для этого обрезается шнур с интервалом не более 5 см от вилки. Если вилка из-за ненадежного соединения перегревалась, как правило, изоляция в этих местах становится жесткой и подлежит замене. На концах провода формируются колечки. После этого на винты устанавливаются пружинные гроверы и плоские шайбы. Теперь эту конструкцию можно вставлять в винты.

Винт требуется вкрутить в штырь до самого упора. Аналогичным образом провод подсоединяется ко второму штырю. Монтируются они выступами в корпусе в специальные углубления. На провод накладывают планку и с помощью двух винтов прижимают к корпусу. Если изоляция тонкая, чтобы предотвратить ее протирание в месте выхода из конструкции, рекомендуется поверх изоляционного слоя надевать полихлорвиниловую трубку или резиновую.

Замена электровилки типа С1-В

В завершение соединяют половинки корпуса и стягивают их гайкой с винтом. Если двум половинка провода мешают плотно соприкоснуться, их нужно отодвинуть.

Как подключить к проводу трехполюсную вилку С6

Подготовка провода к подключению осуществляется аналогичным способом, что и в предыдущем разделе. Технология сборки такая же.

Если в комплекте отсутствуют вилки гроверов, их обязательно следует установить. Провод желто-зеленого окраса можно подсоединять исключительно к заземляющему контакту. Как правило, он расположен посередине между контактными площадками штырей.

Инструкция по замене вилки подставки электрочайника

Возьмем старую подставку для электрочайника с проводом и литой вилкой С6. Сетевой провод у электрочайников обычно не отличается длиной, тем не менее при необходимости замена вилки может сопровождаться и удлинением провода. Если такая необходимость отсутствует, то 15 сантиметров для подключения к сети вполне достаточно.

После этого, стараясь не повредить изоляцию проводков, разрежьте оболочку вдоль шнура на длину до 10 см и выньте проводки наружу. Обратите внимание, что саму изоляцию обрезать не надо. Итак, как подключить трехжильный кабель к вилке? Стандартный кабель изнутри состоит из трех жил, обозначающихся разными цветами: коричневый – фаза, светло-синий – ноль, желто-зеленый – заземляющий проводник.

Дальше подгоните длину проводников таким образом, чтобы места скруток жил были сдвинуты относительно друг друга на 1-2 сантиметра. Учтите, что между собой соединяют одноцветные проводки. Это обязательно.

Затем снимите изоляцию с жил проводов примерно на 1,5 см. Если один из проводов трехжильный, а второй — без заземляющего желто-зеленого проводка, то нет необходимости очищать свободный край, так как вы его никуда присоединять не будете – он так и остается свободным.

Защищенные жилы соединяют между собой, скручивая. Для хорошего контакта будет достаточно и трех витков обвития.

Устройство

Большинство штепселей обладают стандартной конструкцией. Они состоят из диэлектрического корпуса и металлических штырей. В современных моделях, соответствующих евростандарту, предусмотрен дополнительный заземляющий контакт. Подобные модели обычно обладают неразборным корпусом. Вилки советского образца, как правило, разборные. Однако у них отсутствует заземление. Это резко сужает список устройств, на которых их можно использовать.

Неразборные вилки

Неразборные модели выполняются посредством литьевой технологии. Их часто можно встретить на удлинителях. При изготовлении к проводящим штырям подключается электрический кабель. Затем полученная конструкция заливается жидкой пластиковой массой. Иногда используются резиноподобные гибкие составы.

В результате образуется монолитная конструкция. Она полностью герметична, поэтому ей не страшна влажная среда. Такой штепсель не получится разобрать, чтобы потом им можно было пользоваться.

Разборные вилки с заземлением

Разборные вилки с третьим заземляющим контактом доступны практически в любом магазине электротоваров. Они соответствуют европейским требованиям безопасности и допускают подключение заземляющего провода.

Эти штепсели продаются в собранном виде. Ориентировочная цена составляет 100-200 рублей. Они универсальны. Их можно устанавливать на любую бытовую технику. Часто эти модели обладают кольцом для пальца, позволяющим удобно извлекать их из розеток.

Разборная C1-B

С приходом евростандартов штепсели C1-B потеряли актуальность. Их конструкция знакома каждому электрику. Вилка C1-B подойдет для устройств с малой мощностью. Например, для вентилятора или настольной лампы.

Вилка С1-B состоит из разборного пластикового корпуса, латунных проводящих штырей и пары винтов. Иногда она дополняется крепежом для фиксации кабеля. Корпус состоит из 2 почти одинаковых половинок. Они отличаются наличием отверстий для крепления проводящих штырей. В одной половинке отверстия есть, в другой нет. Этот момент важен для удобства сборки штепселя. Между собой пластиковые половинки корпуса стягиваются винтом.

Разборная C6

Данные вилки являются аналогом европейских моделей CEE 7/17. Они выпускаются как в модификации с заземляющим контактом, так и без него. Допустимая мощность для штепселя C6 составляет 2,2 кВт, что позволяет использовать их на стиральных машинах и проточных водонагревателях. Штыри C6 имеют увеличенный диаметр 4,8 мм. Это обеспечивает более плотную посадку в ламели розетки и надежный электрический контакт.

Правильная замена штепселя

Методика правильной замены вилки определяется ее видом. Литые, неразборные модификации починить не получится. Их придется выкинуть. А многоразовые, разборные вполне подлежат замене.

Штепсель C1-B

Замена C1-B требуется в случае разрушения корпуса или значительного подгорания токопроводящих штырей. В других ситуациях можно попробовать восстановить имеющуюся вилку.

Но если дело дошло до замены, то порядок действий следующий:

1. Отрежьте кусачками кабель длиной в 5-10 см от сгоревшего штепселя. Не забудьте предварительно вытащить вилку из розетки.
2. Разделайте свободный конец кабеля. На концах отдельных жил следует сформировать контактные кольца диаметром 3-4 мм. Они понадобятся, чтобы прикрутить жилы к токопроводящим штырям новой вилки.
3. Прикрутите провода к штырям. Затягивать следует потуже. Будьте осторожны. Отвертка часто соскакивает со шляпки винта и больно втыкается в руку.
4. Установите токопроводящие штыри в соответствующие отверстия. Оба штыря должны выступать на равное расстояние и быть параллельны друг другу.
5. Совместите пластиковые половинки штепселя, чтобы не осталось зазора. Стяните их винтом.

Штепсель C6

Для C6 порядок работы аналогичный. Однако следует учесть наличие или отсутствие заземляющего контакта. Он располагается посередине. После подключения, заземляющий контакт должен накоротко звониться с металлическим корпусом электроприбора. Проверить это можно мультиметром. Также следует убедиться, что ни один из питающих проводов во время сборки не замкнулся с желто-зеленым проводом заземления. В противном случае возможно попадание фазного потенциала на корпус бытового прибора.

Сборка вилки с заземлением

С5 или C6 при помощи наращивания провода

Такая замена — самый простой вариант. У вас имеется электроприбор с неисправной, подлежащей замене вилкой. Одновременно у вас есть исправный штепсель с кабелем. В этой ситуации не нужно ничего разбирать. Достаточно откусить старую неисправную вилку. Затем вместо нее подключить скруткой исправный штепсель с кабелем.

Операция по замене вилки превращается в операцию по наращиванию кабеля. Это гораздо проще. Но необходимо иметь под рукой запасные штепсели.

Наращивание соединительного провода

Главное, что следует учесть при замене — сечение проводов. Новый кабель для наращивания должен быть не тоньше старого, заменяемого. Особенно это критично, если вы пытаетесь сделать замену на мощном электроприборе.

Обратите внимание! На силовых вилках указано, какой максимальный ток можно через них допустимо пропускать. Обычно он составляет 16 А. После замены включите электроприбор и убедитесь, что кабель не перегревается. Легкий нагрев допустим.

Виды штепсельных вилок

Вилки разделяются на два основных вида — цельные и разборные. Принцип работы у них одинаковый, они отличаются только внутренним устройством. Часть вилки, обеспечивающая непосредственный контакт с розеткой, носит название штифтов.

Цельные вилки

Имеют штифты, которые не обеспечивают нормальный контакт с розетками старого образца, поскольку в их гнездах нет цилиндрических пружинок. Изготавливаются, в основном, из пластика или резины. Штифты вместе с присоединенными жилами шнура, монолитно запрессовываются горячим пластиком или резиной. Постоянные механические воздействия, происходящие в процессе эксплуатации, могут привести к потере связи штифта и жилы.

Большинство современных бытовых электроприборов оборудовано не разборными штепсельными вилками, изготовленными из пластмассы. Как правило, ремонту такие вилки не подлежат. Можно выполнить временный ремонт, для чего корпус вилки прорезается приблизительно в месте повреждения. Концы штифта и жилы припаиваются друг к другу. После чего корпус вместе разреза обматывается изолентой. Отремонтированную таким образом вилку, нельзя долго эксплуатировать, необходимо произвести срочную замену.

Разборные вилки

Основаны на разборном корпусе. Такая вилка легко разбирается и поддается любому ремонту. После обнаружения поломки, в первую очередь проверяется совместимость её с розеткой. Старые вилки перестают работать из-за того, что отсоединились или ослабли провода, которые крепятся к штифтам с помощью винтов. Для удерживания шнура у основания вилки, внутри корпуса есть металлическая скоба с креплением из двух винтов.

Корпус разбирается путем откручивания центрального винта, стягивающего его части. После этого можно проверить качество соединения жил. Чтобы устранить повреждение, жила шнура в виде петли присоединяется к штифту, который, затем, фиксируется во впадине корпуса. С помощью впадин выдерживается нужное расстояние между обоими штифтами, совпадающее с гнездами .

Следует помнить, что плохо закрепленная петля на штифте, в первую очередь вызывает разогрев корпуса, вплоть до расплавления пластмассы. В таком случае корпус подлежит замене.

Таким образом, вопрос, как починить или заменить штепсельную вилку, достаточно простой и не требует каких-то особых навыков и специальных знаний.

Разборка амортизационной вилки

Замена механизма целиком его разборки не требует. А вот для ремонта вилки велосипеда, смазывания внутренней поверхности, замены неисправных элементов нужно попасть внутрь нее. Общий процесс работы по разборке деталей с амортизатором примерно одинаков для разных их моделей:

• болты снизу «штанов» откручивают шестигранным ключом;
• выкручивают Preload (это болт, регулирующий сжатие пружины и отвечающий за ход амортизатора);
• с вилочных «ног» снимают «штаны» (если видно, что под сальниками есть грязь, то и их тоже), старое масло сливают;
• штоки «ног» чистят от старой смазки, грязи, снимают с них ограничители хода, упоры;
• откручивают расположенные вверху «штанов» регулировки (чтобы не испортить края гайки, целесообразно использовать ключ-головку с отторцованным краем);
• вынимают, чистят от грязи, остатков старой смазки ножные штоки, эластомеры, пружины.

Заземление и зануление: в чем разница

Одна из распространенных ошибок монтажа – когда подключение розетки с заземлением выполняют посредством задействования «0» двухпроводной сети. Этот способ на языке электриков именуют как «зануление». При его реализации «0»применяют в качестве и защитного и нулевого рабочего контакта.

Желаемого эффекта добиваются, устанавливая перемычку с «нейтрали» на «землю»; но такой способ монтажа противоречит требованиям ПУЭ

Но зануление не является равноценной альтернативой заземлению. Ведь линия не может защитить сама от себя.

Так, к примеру, в случае пропадания «0» в результате того же обрыва кабеля на вводном щитке или необдуманных действий неквалифицированного «умельца» в момент включения прибора цепь замыкается. Но при этом на нулевом проводе, который по сути не связан с землей, возникает такое напряжение, как и на фазном.

Как следствие: электроустановка, заземленная посредством зануления и оказавшаяся под напряжением, передает его человеку. Самый благоприятный исход в этой ситуации – если произойдет замыкание, которое спровоцирует «выбивание автомата». Иначе цена такого зануления может стать плачевной.

Стоит учитывать и тот момент, что согласно технологии монтажа внутриквартирной электропроводки на вводе устанавливают пакетники или двухполюсные автоматы, которые производят коммутацию как «фазы», так и «0».

Согласно принятым нормам, в цепи, где имеется коммутационный аппарат, запрещено использовать нулевой проводник в качестве защитного.

Подключение розеток 380В

Разобравшись с основными видами и особенностями можно рассматривать подключение розетки 380 В. Сделаем это отдельно для каждого вида.

Подключение розеток 2Р+РЕ и 3Р+РЕ

Начнем с наиболее простого подключения розетки 2Р+РЕ. Как следует из названия для этого нам потребуется два фазных провода и один провод заземления.

• Исходя из этого прежде чем производить подключение нам необходимо определить данные провода. Для этого нам необходимо определиться с распределительным щитом, в котором будет производится подключение, а также с автоматическим выключателем соответствующей мощности.

Обратите внимание! Для подключения розетки 2Р+РЕ нам потребуется двухполюсный автомат. В некоторых случаях можно применять трёхполюсный автомат, в котором у нас будет использоваться только два полюса. Номинальное напряжение и номинальный ток этого автомата должны соответствовать номинальным показателям розетки.

• Если все подключения вы будете делать своими руками, то прежде всего пробрасываем кабель или провод от распределительного щита до розетки. В данном случае нам подойдет трехжильный кабель соответствующего сечения.

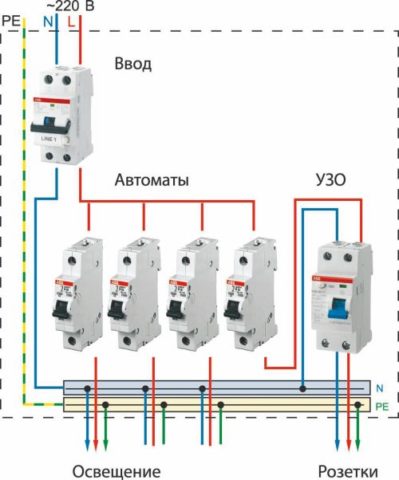

• Теперь производим подключение в распределительном щите. Сначала подключаем провод защитного заземления. Для соблюдения норм ПУЭ и облегчения подключения розетки для этого целесообразно использовать желто-зеленый проводник. Его мы подключаем к шине РЕ, которая в распределительном щите должна идти помимо любых автоматов.

• После этого подключаем фазные проводники. Они подключаются к выводам автомата. Перед подключением убедитесь, что автомат отключен.
• Теперь производим подключение непосредственно розетки. Прежде всего опять-таки подключаем провод защитного заземления. Выше, мы уже определились с его маркировкой.

Обратите внимание! Если вы не знаете к какому контакту подключать провод защитного заземления, то вы всегда это можете определить визуально. Согласно норм ПУЭ конструкция любой розетки должна обеспечивать первоочередное замыкание именно заземляющего контакта. В связи с этим вилки имеют более длинный контакт для создания цепи заземления.

• После этого к двум оставшимся контактам производим подключение фазных проводов. Тут может быть два варианта подключения винтовой или зажимной. Оба варианта достаточно надежны, но лично я отдаю предпочтение винтовым контактам.

• Схема розетки на 380В типа 3Р+РЕ практически идентична подключению розетки 2Р+РЕ. Отличием является только количество фазных проводников, которых в данном случае у нас три. Кроме того, для такого подключения нам пригодится только трехполюсный автомат и четырехжильный кабель. В остальном подключение полностью идентично.

Старая электрическая вилка и ее замена

Старая электрическая вилка имеет более простую конструкцию. Здесь методика замены будет немного отличаться. Вот основные этапы, которые вам необходимо будет выполнить:

Сначала вам необходимо срезать старый корпус электрической вилки и разобрать его.

Как и с евровилкой вам необходимо оголить провода. Концы следует зачистить на 15 см провода. Конструкция в обычной вилке может отличаться, именно поэтому зачистить провода необходимо, так как указано на фото ниже.

Здесь нет заземления, поэтому подключать нужно только два провода

При подключении обязательно обращайте свое внимание на полярность

Теперь вы можете приступать к сборке корпуса электрической вилки.

Как видите, старая электрическая вилка имеет простую конструкцию сборки. Посмотреть как это сделать вы сможете на видео ниже. Если у вас шумит стиральная машина, тогда следует прочесть об этой проблеме.

Ремонт разборной электро вилки

• Сопоставить размеры штырей штепселя с размерами электророзетки. Из-за несоразмерных по величине штырей, вилка может не входить в «две дырочки». И наоборот, диаметр штырей мал, так что электро вилка вываливается из розетки. Правильно подобрать розетку и вилку по размеру.
• Открутить гайку с винтом, соединяющих половинки штепселя.
• Разъединить две половинки штепселя.
• Внутри остова открутить металлическую скобу, которая держится на двух болтах. Скоба служит для удержания кабеля в вилке.
• Удалить часть ПВХ-обмотки с концов кабелей.
• Сделать скрутку концов в виде «колечек», так же оконечники можно залудить паяльником.
• Открутить винты на штифтах. К этому месту идет монтаж «колечка» провода.
• Выполнить крепёж «колечек» винтами. Монтаж «колечек» должен быть надёжным. Плохой крепёж проводов провоцирует нагревание, и даже расплавление остова штепселя.
• Установить штыри с закреплёнными к ним кабелями в специальную пазуху половины остова штепселя.
• Скрепить вместе половинки, монтажным винтом с гайкой.

Устройство розетки

Принцип строения розеток с заземлением и без сравнительно одинаков. С одной небольшой разницей, во внутренних или накладных розетках с заземлением по бокам гнезда для вилки встроенные металлические контакты заземления.

Полное устройство розетки таково. На керамическом или трудно воспламеняемом пластиковом основании крепятся контакты для вилки с пружинами и клеммами, также на основу крепятся элементы заземления и зажимы крепления к подрозетнику (в накладных приборах таких зажимов нет). И всё это закрыто трудно воспламеняемым пластиковым корпусом. Накладные розетки полностью, а внутренние только та часть которая не находится в стене.

Второй вариант. Установка розетки с заменой подрозетника

Подключаем провода и устанавливаем механизм в подрозетник. Его фиксация осуществляется двумя способами. Первый с помощью рамки, она одевается на крепежные винтики подрозетника, фиксируется по горизонтали и винты затягиваются. Второй распорными винтами, для большей надежности.

По практике хватает одного крепления, с помощью рамки.

Теперь, прикладываем рамку и вставляем защитную крышку. Закручиваем винт крепления.

Розетка подключена.

Подключение и установка других элементов электропроводки (выключателей, в том числе и с подсветкой, люстр и светильников) подробно описано здесь.

Что нам потребуется для подключения:

Сколько мы сэкономили установив выключатель своими руками:

• вызов специалиста — 200 рублей
• монтаж подрозетника внутренней установки (стена кирпич, высверливание, установка) — 200 рублей
• демонтаж подрозетника — 100 рублей
• монтаж розетки внутренней установки — 200 рублей

*Стоимость услуг электромонтажа приведена из таблицы расценок

Цветовая маркировка проводов

Существенно облегчает монтажные работы. Цвета проводов регламентированы ПЭУ (Правила устройства электроустановок) РФ и евростандартами.

• Заземление — желто-зеленый цвет, иногда чисто желтый или зеленый. Обозначение на схеме — РЕ
• Нейтраль или ноль — синий либо голубой. Обозначение — N
• Фаза — коричневый, черный, белый, серый, красный, фиолетовый, оранжевый, розовый, бирюзовый

Провод PEN — устаревшая система заземления, в которой нейтраль и заземление совмещены. Это упрощает электромонтажные работы, но повышает опасность поражения электротоком. Желто-зеленый цвет (как у PE) или синий как у N.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Подключение духового шкафа к электросети — 3 условия. Выбор провода, автомата, розетки и вилки. Фиксатор для внутренностей вилки не обязательно снимать полностью, можно слегка ослабить один из винтов, а второй открутить и, отведя пластину в сторону, избегая ее смещения во время укладки провода, провести процедуру. Спрашивайте, я на связи!

Как визуально определить принадлежность проводов в розетке

Окрашивание изоляции жил в конкретные цвета – это способ маркировки электропроводов. Делается для визуального определения назначения того или иного проводника. Такой способ определения назначения является самым наглядным и удобным для электриков. Также производители наносят и буквенную маркировку. Она же отмечается в электрических схемах или на приборах.

В сетях однофазного тока

Электропроводка с однофазной сетью 220 В имеет 2 жилы. Одна является фазной, другая – нулевой. Цветовая маркировка обычно следующая:
По общепринятой маркировке фазовый проводник можно окрашивать любым цветом, кроме синего. В синий или голубой традиционно окрашивается нулевая жила.

Однофазная трехпроводная сеть имеет 3 жилы. Есть нулевой, фазовый и заземляющий проводник. Наличие заземления – одно из главных требований в правилах монтажа.

Маркировка фазного электропровода – коричневая, нулевого – синяя или голубая, заземление – желто-зеленая.

В сетях трехфазного тока (трехжильный)

Трехфазная сеть 380 В может быть с заземляющим проводником и без него. Выделяют трехфазную четырехпроводную и пятипроводную сеть.
Сеть с четырьмя проводниками содержит 3 фазовые жилы и одну нулевую рабочую. Заземление отсутствует.

Нулевой проводник обязательно обозначается синим или голубым цветом, для фазы может использоваться любая другая окраска.

Пятипроводная сеть имеет заземление. Оно обозначается традиционно желто-зеленым цветом. Окраска остальных проводов аналогична: ноль – синий, фазы – других цветов. Обычно для фазовой жилы А предусмотрен коричневый цвет, для В – черный, а для С – серый.

Как выглядит вилка для США?

Для США есть два связанных штекер

типы, типы A и B.
Конический клапан
введите
это вилка
который имеет два плоских параллельных штифта и
штекер
тип Б
это вилка
который имеет два плоских параллельных контакта и заземляющий штифт. США работают при напряжении питания 120 В и частоте 60 Гц.

1. Отвинтите крышку разъема и снимите ее с металлических внутренностей.
2. Наденьте крышку на провод устройства, чтобы сохранить работу позже.
3. Подсоедините фазу и нейтраль (коричневый и синий провода) к двум контактам.
4. Присоедините провод заземления к оставшемуся разъему (зеленый и желтый) — если он у вас есть, конечно.

Однофазная сеть на 220 В

Самый распространенный вариант. От РЩ отходят три провода, которые приходят в клеммник варочной поверхности с тремя, четырьмя, пятью и шестью клеммами. С шестью клеммами мы разобрались — рисунок вверху.

Для четырехклеммной коробки, требующей две фазы, тот же принцип: ставим перемычку между фазными клеммами:

Провода от питания дома соединяем соответственно: L1 — с фазой, N с нулем, РЕ — заземление.

Пятиклеммная коробка. Ставим перемычку между фазными и между нулевыми клеммами:

Также как и в предыдущем примере соединяем L1 — с фазой, N с нулем, РЕ — заземление.

Трехклеммная коробка. Самый простой вариант, ибо тут без вариантов. Фаза с фазой, РЕ с РЕ, ноль с нулем.

Чтобы подключить духовой шкаф максимальной мощностью не более 3,5квт, необходимо иметь в наличии следующие материалы:

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Духовой электрический шкаф всегда должен подключаться через свой отдельный автомат. Он может стоять либо в распредщитке, либо в непосредственной близости от электроприбора (об этом чуть ниже).

Если у вас квартира на стадии ремонта, то начинайте работу со штробления стен и прокладки кабеля ВВГнГ-Ls 3*2,5 от электрощита до будущей розетки. Если ремонт уже сделан, то кабель можно уложить в пластиковом канале или декоративном плинтусе не испортив обои.

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

Можно, главное чтобы при этом соблюдались 3 условия:

По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16А-25А, плюс еще один на освещение.

При замене единственного автомата для розеток на дифференциальный 16А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

Высота установки новой розетки под духовку, должна быть не более 90см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10см над полом, розетку все же следует приподнять.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Особенности подключения варочных поверхностей к электросети | Плиты и варочные поверхности | Блог | Клуб DNS Если второй пункт не соблюдается, необходимо в щитке ставить автомат такой величины, который будет автоматически отключаться при перегрузке, защищая тем самым от выхода из строя кабель питания. Спрашивайте, я на связи!

Схема подсоединения

Сейчас рассмотрим введение проводов к клеммам внутреннего механизма вилки абб на 380 Вольт.

Здесь схема для подключения розетки с помощью контактных штырей представляется следующей:

• Присоединять провода к зажимам вилки механизма следует в соответствии с маркировкой указанной на них;
• Делается вхождение проводов к трёхфазной вилке по схеме. Клемма с нулём оставляется с пустотой. Для прочих агрегатов, где нуль необходим для работы, подсоединяются все провода;
• Очищенные края жил вкладываются в клеммные колодки и завинчиваются крепёжными винтами;
• Проверяются надёжность и безопасность креплений, а затем собирается силовой штепсель;
• Первоочередным делом навинчивается на розеточный механизм корпус, обеспечивающий защиту для контактов;
• Потом на корпус навинчивается кабельный вход с зажимом.

Устройство такого штепселя или кабельного зажима сделано так, что, чем сильнее его завинчивают тем намного прочнее закрепляется кабель в розетке.

Это позволит подсоединять вилки с 380 Вольтами к оборудованию с кабелями питания разного сечения. Прочно прижатый в штепселе кабель, послужит защитой от непроизвольного освобождения проводов из розетки.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Трехфазная сеть на 380 В Проверку осуществляем с помощью индикатора напряжения, предварительно проверив его рабочеспособность на розетке где ток присутствует. Спрашивайте, я на связи!

Как подключить духовку

Довольно часто аппараты – и Электролюкс и Самсунг, не имеют в комплектации вилки, а только питающий кабель. Какая нужна для него розетка и штепсель определяет мощность аппарата, а как подключить – проводка на кухне. На фото – подключение кабеля.

Как подключить модель без кабеля

Некоторые аппараты, отличающиеся высокой мощностью, поступают в продажу без вилки и питающего кабеля. Считается, что прямо подключение к проводке экономичнее и надежнее, поскольку исключает лишние контакты. Если же такой метод кажется небезопасным или слишком непривычным, можно подключить вилку к духовому шкафу. Какая нужна для аппарата, нужно уточнить в инструкции.

Модель с варочной поверхностью подключается таким же образом. На фото – духовой шкаф без вилки.
