Тема статьи – наслонные стропила. Стропильная система крыши дома – основа кровельной конструкции, ее назначение – сформировать кровлю, плюс выдерживать нагрузки от кровельного материала и снега, который будет ложиться зимой толстым слоем. Нельзя сбрасывать со счетов и ветровые нагрузки. Необходимо обозначить, что стропильная система может собираться разными способами, где используются стропила наслонные или висячие. Наша задача – рассказать о первых, о том, как их собирают, как соединяют между собой и другими элементами стропильной системы крыши.

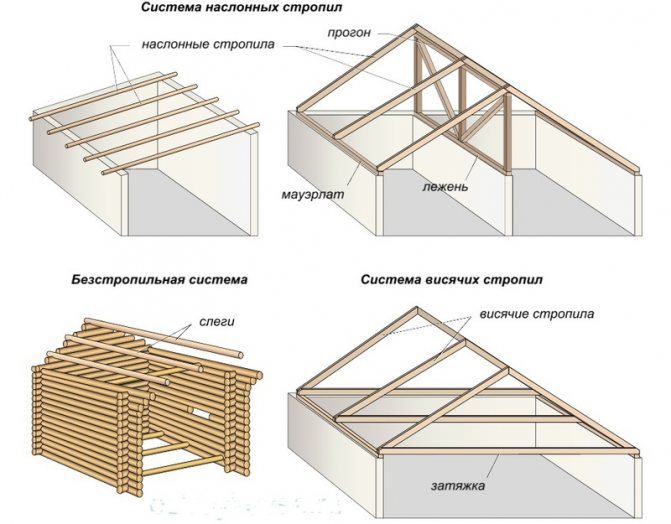

Стропильная система крыши наслонного типа Источник tues.ru
Особенности наслонных стропил
Составные элементы наслонной системы: две стропильные ноги, нижние края которых опираются и закрепляются на наружных стенах (мауэрлате), а верхние – на горизонтальном коньковом прогоне. Прогон, в свою очередь, удерживается вертикальными стойками, упертыми в промежуточную стену.
Это классическая схема устройства наслонной системы, подходящая для двухскатной крыши. С односкатной крышей прослеживаются те же правила, но с иной реализацией. Стропила, входящие в стропильную систему, укладывают с опорой на противоположные несущие стены (выходит, что только на две опоры). Внутренняя перегородка здесь не нужна. По сути, ее функцию выполняет более высокая стена.
Для повышения несущей способности стропильной конструкции, в систему внедряют подкосы. Их наличие позволяет увеличить длину перекрываемых пролетов.
Для односкатных крыш возможно применение наслонных стропил без внедрения подкосов при пролетах до 4,5 м. Наличие подкоса увеличивает эту возможную длину до 6 м. Похожая тенденция прослеживается с двухскатными крышами. Двухскатная конструкция с одной промежуточной опорой используется для пролетов до 9 м. Установка подкосов увеличивает максимальную длину пролета до 10 м. А комбинация подкосов со схваткой (горизонтальной балкой, соединяющей пару стропильных ног) – до 14 м.
Существует несколько вариантов реализации наслонных систем, среди которых различают безраспорные и распорные конструкции с дополнительными поддерживающими подкосами, схватками, подстропильными балками.
Рассмотрим основные конструкции наслонных стропил.
Устройство и функции
Конструкция, состоящая из взаимосвязанных опорных элементов, поддерживающих кровельные скаты, называется стропильной системой крыши. Она выполняет функции своеобразного каркаса, придающего уклон и форму кровле. Монтаж кровельной конструкции выполняется только после того, как сделан расчет нагрузок, которые будут воздействовать на нее в процессе эксплуатации. Правильно сконструированный каркас решат следующие задачи:
- Используется как основание для крепления кровельного материала. Монтаж гидроизоляционного материала на поверхность ската выполняют на обрешетку каркаса крыши, который равномерно распределяет вес покрытия, а также придает ему жесткую форму.
- Формирует уклон кровельной конструкции. Стропильные ноги каркаса устанавливают под уклоном к основанию, благодаря чему крыша приобретает треугольную форму. Наклонная поверхность ската позволяет воде и снегу свободно соскальзывать, не увеличивая нагрузку на элементы опорной системы.
- Придает конструкции жесткость и несущую способность. Крыша повергается серьезной нагрузке из-за большого веса кровельного покрытия, теплоизоляции, веса самой стропильного каркаса и снежной шапки, поэтому стропильная система должна обладать высокими прочностными качествами и перенаправлять вес кровли на несущие опоры.
Обратите внимание! Стропильной системой наслонного типа называется опорная конструкция крыши, которая включает в себя вертикальные стойки, опирающиеся на внутренние несущие стены. Монтаж такого каркаса выполняется, если посредине дома располагается капитальная стена, установленная на фундамент. Крыша с наслонной стропильной системой испытывает напряжение только на изгиб, благодаря чему ей не требуются компенсирующие распирание элементы.
Устройство крыши наслонного типа
Безраспорные стропила без подкосов
Данный вид наслонных стропил не дает распор на внешние стены. Нивелирование распирающих нагрузок происходит, благодаря особому сочетанию креплений. Один край стропилины всегда закрепляют жестко, а второй – на скользящей опоре. Это дает отсутствие распора.
Жесткое крепление может означать, что узел закреплен, но допускается поворот балки в шарнире (одна степень свободы). Также существует жесткое защемление стропильной балки, при котором любые смещения невозможны (нулевая степень свободы).
Больше свободы дает скользящее крепление, которое позволяет стропильной ноге не только поворачиваться, но и смещаться горизонтально (две степени свободы).
Безраспорная конструкция характеризуется тем, что в ней всегда присутствует и жесткое, и скользящее крепление. Благодаря этому, под влиянием нагрузки, стропила изгибаются, не передавая распор на стены.
Варианты закрепления стропильных ног
Низ стропилины закрепляют жестко, верх – свободно (скользящая опора)
Нижний край стропилины крепят жестко к мауэрлату (одна степень свободы), путем врубки зубом. В другом случае применяют запил с фиксацией опорным бруском.
На верхнем конце стропилины делают горизонтальный пропил со скосом. Если врубка невозможна, то край стропильной ноги подшивают снизу обрезком балки и скрепляют с двух сторон монтажными пластинами. Крепление верхнего края стропилины к прогону выполняют по типу скользящей опоры. При этом противоположные стропилины укладывают на конек поочередно, без скреплений между собой. Поэтому двускатную крышу, выполненную по этой схеме можно воспринимать, как две односкатные крыши, прилегающие друг к другу.
Сложность схемы в том, что любая погрешность в реализации конькового узла, превращает безраспорную конструкцию в распорную. Поэтому данный вариант редко используют для двухскатных крыш, чаще – для односкатных.
Низ стропильной ноги закрепляют свободно, верх – жестко
Самая распространенная схема для частных домов.
Нижний край стропилины закрепляют к мауэрлату на ползуне (металлической скобе), благодаря чему она может сдвигаться и изгибаться под нагрузкой. Чтобы стропилина не могла «уйти» в боковом направлении, с двух сторон ее фиксируют металлическими уголками или брусками.
Верх стропильных ног закрепляют на шарнире с допуском поворота (одна степень свободы). При этом коньковые узлы наслонных стропил данного типа выполняют так: края стропилин схлестывают между собой и соединяют болтом или гвоздями. Или же стыкуют предварительно срезанные под углом концы, а затем связывают их металлическими или деревянными накладками.
Низ стропильной ноги закрепляют свободно, верх – жестко защемляют
Эта схема отличается от предыдущей тем, что соединение стропил в коньковом узле выполняется с жестким защемлением. Стропила скошенными торцами опирают друг в друга, а затем связывают их между собой и коньковым прогоном двумя ригелями-затяжками. Получается узел с защемлением.
Низ стропильных ног соединяют с мауэрлатом свободно, на ползуне.
Данный вариант креплений отличается повышенной несущей способностью, позволяющей применять его в регионах с повышенным уровнем снеговых осадков.
Способы повышения устойчивости безраспорных систем
Все три рассмотренные стропильные системы показывают себя, как устойчивые при неравномерных нагрузках только в случае жесткой фиксации конькового прогона. То есть, когда его концы выводят на фронтоны или подпирают дополнительными накосными стропилами.
Если же коньковый прогон опирается только на стойки, крыша может потерять устойчивость. В рассмотренных втором и третьем вариантах (низ стропильной ноги на ползуне, верх – жестко закреплен) при увеличении нагрузки на один из скатов крыша будет смещаться в сторону увеличившейся нагрузки. Первый вариант сохранит форму, но только при идеально вертикальных стойках (под прогоном).
Чтобы, несмотря на нежесткую фиксацию прогона и неравномерные нагрузки, система стропил наслонная осталась устойчивой, ее дополняют горизонтальной схваткой. Схватка – это балка, обычно с тем же сечением, что и у стропил.
Она скрепляется со стропилами гвоздями или болтами. Пересечение схваток и стоек фиксируется гвоздевым боем. Работу схватки можно охарактеризовать, как аварийную. В случае неравномерной большой нагрузки на скаты, схватка включается в работу и предохраняет систему от перекоса.
Укрепить систему с жестко закрепленным верхом и свободным низом (второй и третий варианты) можно с помощью небольшой трансформации нижнего узла. Стропильные ноги выводят за край стен. При этом само крепление остается скользящим, по типу ползуна.
Еще один вариант повышения устойчивости – жесткое крепление низа стоек, на которых удерживается горизонтальный коньковый прогон. Для этого их врубают в лежень и фиксируют к перекрытиям, например, используя накладки из досок или брусков.
Правила соединения и крепления стропил
Стандартное крепление элементов стропильной системы – это вырубки и гвозди. Сегодня ассортимент расширился, применяются более простые способы крепежей, но не менее надежные. Давайте рассмотрим несколько вариантов крепления стропильных ног к мауэрлату и к коньковому брусу.
Смотрите также: Каталог компаний, что специализируются на ремонте и проектировании кровли.
Крепления стропил к мауэрлату
Старый способ – это сделать вырубку, установить вырезанным место на мауэрлат и провести крепление двумя гвоздями. Сложность этого способа заключается в том, что приходится делать вырубку. Это вырез на стропильной ноге, сделанный так, чтобы стропила опустилась на мауэрлат, плотно прижимаясь торцами вырубки к мауэрлату, при этом сохраняя требуемый угол наклона ската крыши. На фото ниже этот вариант показан.
Соединение стропильной гони с мауэрлатом при помощи вырубки и гвоздей Источник hdinterior.ru
К этому способу крепления нередко раньше добавляли проволоку, которую пропускали снизу мауэрлата, оборачивая стропилу и закручивая проволоку поверх последней.
Сегодня с приходом на рынок новейших строительных материалов и крепежных изделий, в том числе, способы крепления стали намного эффективнее и проще. В настоящее время огромной популярностью среди мастеров пользуются металлические крепежные элементы, которые сами крепятся к используемым деталям из пиломатериалов саморезами по дереву или болтами. К примеру, на фото ниже показан один из таких способов крепления.
Крепление стропил к мауэрлату металлическими уголками и болтами Источник kaktak.site
Вообще, болтовое соединение – одно из самых надежных. При этом оно позволяет провести упрощенный демонтаж, если стоит задача реконструкции кровельного сооружения или его капитального ремонта. При этом демонтируемые элементы остаются в качественно надежном состоянии.
Хотелось бы показать еще один вариант крепления стропил к мауэрлату, который чаще всего применяется при сооружении кровельных конструкции, возводимых над деревянными или каркасными домами. Состоит крепеж из двух частей: один крепится к мауэрлату, второй к стропильной ноге. Между собой они состыкованы подвижным соединением. Чтобы вы поняли, о чем идет речь, посмотрите на нижнюю фотографию.
Подвижный способ крепления стропилы и мауэрлата Источник algoritm-stroy.ru
То есть стропила относительно мауэрлата может перемешаться, но при этом она надежно с ним соединена. Суть используемого крепежа состоит в том, что деревянные и каркасные дома подвергаются сильной усадке. Чтобы не произошло смешение и излом всех стыкуемых элементов, и используется подвижный вид крепежа.
Распорные стропила без подкосов
В этом случае стропила опираются на несущие стены и передают им распор. Поэтому такие системы нельзя применять для домов, стены которых выстроены из газобетона. Газобетонные блоки совершенно не противостоят изгибу и разрушаются при распорных нагрузках. А другие материалы, например, кирпич или бетонные панели, легко выдерживают такие нагрузки и не деформируются.
Распорная система стропил требует наличия жестко закрепленного мауэрлата. Причем, чтобы выдержать распор, прочность стен должна быть высокой. Или же по верху стен должен идти неразрывный железобетонный пояс.
Для распорных стропил используют те же, рассмотренные выше для безраспорных систем, варианты креплений. Но с одним нюансом: все имеющиеся скользящие крепления (ползуны) заменяют на шарнирные с возможностью поворота. Для этого к низу стропилины прибивают опорный брус или делают врубку зубом в мауэрлат. Шарнирное крепление в коньковом узле выполняют, наложив стропила друг на друга и скрепив их гвоздевым боем или болтом.
Распорная конструкция – это нечто среднее между наслонными безраспорными и висячими системами. Коньковый прогон в них еще используется, но он уже не играет значительной роли. Ведь стропила уперты нижними краями в стены, а верхними краями – друг в друга. При просадке стен или прогибе конькового прогона под собственным весом, прогон перестает работать вообще. По своей сути такие стропила становятся висячими.
Для повышения устойчивости системы в нее включается схватка, которая работает на сжатие. Она частично, хоть и в небольшой степени, снимает распор на стены. Для того, чтобы схватка сняла распор полностью, она должна соединить нижние края стропильных ног. Но тогда она станет уже не схваткой, а затяжкой.
Также уменьшает распор установка жестко зафиксированного конькового прогона.
Видео описание
В видео показана установка конька и наслонных стропил:
Вариант №1
Традиционный способ – вырубки и гвозди. Он, как и в случае с креплением стропил к мауэрлату, сложен в исполнении. Для этого необходимо точно сделать вырубку, на что уходит определенное время. Но надо отдать должное этому методу, он надежен и проверен временем.
Крепление гвоздями с вырубкой стропил Источник stroypomochnik.ru
Вариант №2
Это современный вариант крепления, где используются перфорированные элементы, изготовленные из оцинкованной стали толщиной 3 мм. В данном случае применен один из крепежных элементов, а конкретнее – уголок, который крепится к стропильной ноге и коньковому прогону саморезами по дереву.
Крепление стропил стальным уголком Источник remontik.org
Стропила с подкосами
Такие системы могут устраиваться как по распорным, так и по безраспорным схемам. Их отличие от уже рассмотренных вариантов состоит в наличие третьей опорной части под стропильной ногой – подкоса (подстропильной ноги).
Подкос меняет систему. Стропилина из однопролетной балки превращается в двухпролетную неразрезную. Это позволяет увеличить перекрываемый пролет, вплоть до 14 м. А также – уменьшить сечение стропил.
Подкос соединяют со стропилиной таким образом, чтобы не допустить ее смещения. Делается это следующим образом: подкос заводят под стропило и фиксируют деревянными накладками по бокам и снизу.
Какими отличиями обладают наслонные стропила и висячие?
Наслонные стропила не являются единственно возможными для создания конструкции на крыше, так как нередко для этого используются висячие элементы. Существуют многочисленные отличия между этими видами стропил, в которых рекомендуется предварительно разобраться, чтобы убедиться, что выбранные элементы подходят для конкретного дома. Для этого учитываются особенности:
- наслонная система считается оптимальной для строения, в котором имеется несколько дополнительных стен, используемых в качестве опоры для нее;
- для этой системы между опорами оставляется не больше 8 м, а также шаг стропил варьируется от 80 до 120 см;
- внизу наслонной системы имеется специальная опора, представленная подстропильными брусьями и мауэрлатом;
- разделяются стойки и прогоны с использованием подкосов, обеспечивающих создание действительно прочной конструкции, обладающей хорошей жесткостью;
- ноги стропил обычно обладают значительной длиной;
- у висячих стропил для создания опоры применяются только опорные стены, причем стропильные ноги имеют нагрузку в двух направлениях системы;
- висячие конструкции обладают существенной степенью нагрузки, поэтому имеется распирание стен, а нивелируются нагрузки особыми затяжками, объединяющими ноги.
Наслонные стропила обычно используются, когда создается двускатная крыша. Висячая может применяться для разных вид крыш и обладает особой спецификой, поэтому важно перед строительством оценить все имеющиеся отличия.
Наслонная система с подстропильными балками
Эта конструкция наслонных стропил подходит для построек с двумя продольными несущими стенами или промежуточными поперечными стенами. Стойки в этом случае расположены не под коньком, а под стропилами. Коньковый прогон отсутствует.
Стропильные ноги в схеме опираются на две подстропильные балки (сквозные прогоны), которые, в свою очередь, уложены вдоль скатов крыши и опираются на вертикальные стойки. Стойки закреплены к несущим промежуточным стенам через лежни.
Сквозные прогоны можно и не включать в схему. Тогда стойки придется подводить непосредственно под каждую стропилину и закреплять с затяжкой гвоздевым боем.
Сверху стропильные ноги стыкуют между собой и связывают накладками из металла или дерева с двух сторон.
Отсутствие конькового прогона автоматически означает, что стропильная система образует распор. Чтобы его нейтрализовать в безраспорном варианте системы, ниже сквозных прогонов закрепляют затяжку. При нагрузках она будет растягиваться и устранит нежелательный распор. Для сохранения устойчивости в системе используется схватка, закрепленная в нижней части сторопильных ног. Также от складывания конструкцию уберегут специальные расшивки, которые закрепляют крест-накрест между стойками.
В распорной системе схватку устанавливают выше сквозных прогонов. Тогда схватка под нагрузкой будет сжиматься и, по сути, превратится в ригель.
Установка стоек под стропильными ногами или сквозных прогонов (и отсутствие центральных стоек!) дает возможность использовать наслонные стропила данного типа для устройства просторных мансардных помещений. Другие схемы подходят только для чердачных помещений и мансард с перегородками.
Вывод
Мы с вами выяснили что представляют собой наслонные стропила, а также разобрались из каких узлов состоит подобная стропильная система. Если я какой-то момент я упустил или вы что-то не поняли, пишите комментарии, и мы обсудим все интересующие вас нюансы.
