Свесы односкатной крыши: типы (боковой, фронтальный), варианты устройства, оптимальные размеры по длине и ширине, какой материал для обшивки выбрать, как сделать карниз?

Карнизы: классификация и основные виды

Существует следующая классификация свесов:

• Подшитые. В большинстве случаев их применяют на вальмовой двускатной кровле.
• Не подшитые. Этот вид самый распространенный, его применяют практически в каждой кровельной конструкции, как для односкатной, так и для двускатной.
• Укороченные. Применяются на каждой из основных кровельных конструкций.
• Коробчатые. Применяют для вальмовых односкатных и двухскатных кровель.

Узел карнизного свеса дома подбирается в зависимости от особенностей климата в регионе, в котором ведется строительство.

• Карнизный свес, изготовленный заподлицо. В таком случае стропила не выводят за границы стен, а по их краю осуществляется крепеж горизонтальной сливной доски, к которой в дальнейшем монтируются водосточные желоба. К минусам таких свесов относят отсутствие защиты верхних элементов стены от влаги.
• Открытый получил широкое применение в частном строительстве. Крепеж водосточной системы осуществляется к верхним кромкам стропил или по их нижнему краю.
• Закрытый. Для такого свеса выступающие концы стропил закрывают при помощи карниза, у которого предусмотрен специальный паз для крепежа софита с внутренней стороны. Если имеется утепленный чердак, такой карниз должен иметь вентиляционное отверстие.
• Фронтонный. В этом случае устройство кровли полностью определяется фантазией дизайнера и может выходить за границы стен и устраиваться заподлицо. Выступающая область кровли нуждается в обязательной подшивке, ширина которой составляет не менее 50 см.

Чертеж стропильной системы вальмовой крыши

Итогом разработки проекта и расчетов будет схема-чертеж стропильной системы вальмовой крыши. Не бывает похожих чертежей, готовых к применению без учета особенностей конкретного строения и места его постройки.

Чертеж вальмовой крыши должен включать в себя указание назначения материала, место его установки и способ крепления. Ключевые узлы стропильной системы вальмовой крыши, например, примыкание диагональных опор к коньковому брусу или установка стропильных ног на мауэрлат целесообразно вынести в отдельный чертеж и описать их подробнее.

Чертеж вальмовой крыши (наслонные стропила с упором на два прогона)

Схема деревянных наслонных стропил с упором на два прогона для вальмовой крыши

Чертеж стропильной системы вальмовой крыши с эркером

Схема с размерами стропильной системы вальмовой крыши с эркером

Наличие схематического чертежа станет хорошим подспорьем при изготовлении заготовок и последующем монтаже крыши.

Материалы, используемые при обшивке свесов

К популярным материалам, используемым для обшивки кровельных карнизных свесов, относят дерево и металл.

Свес из доски

В большинстве случаев этот материал получают из хвойных пород, он обладает умеренной влажностью древесины. Толщина такой обшивки согласно ГОСТу составляет 17-22 мм, а ширина и длина выбирается индивидуально для каждого определенного случая. Крепеж осуществляется с двух сторон с шагом до 1 м, пред этим дерево предварительно обрабатывается пропиткой из влагостойкого состава. В роли пропитки применяется специальный защитный лак или влагостойкая краска.

Подшив свесов кровли из дерева нуждается в постоянном уходе. Обработка должна осуществляться раз в 3-5 лет. В таком случае они прослужат дольше и сохранят свой первоначальный вид. Помимо защитного покрытия, конструкция должна хорошо проветриваться. Для этого устраивают впускные отверстия из расчета 1:400 от вентилируемой площади веса. При правильной организации вентиляции, воздухообмен осуществляется через просверленные отверстия и отверстия конька кровли. Для защиты от птиц и насекомых применяют защитные сетки.

Из оцинкованной стали

Такая подшивка свесов кровли имеет вид стального листа, толщина которого составляет до 0,8 мм — плоские либо перфорированные. На края листов наносится антикоррозийная краска.

Листы из алюминия

Их покрывают защитным слоем, который предотвращает образование коррозии металла. Размеры листов могут находиться в пределах: толщина — 6мм, ширина — 100-300 мм, длина — 6000 мм. Крепеж алюминиевых листов обшивки осуществляется на специальные защелки.

Элементы двухскатных крыш

Конструкция двухскатной крыши включает такие элементы:

• стропила
  . Они состоят из стропильных ног, наклонных подкосов и вертикально расположенных стоек;
• стропильная нога
  . Для ее изготовления нужны доски, имеющие сечение 100х150 или 50х150 миллиметров. При помощи стропильных ног формируется треугольный контур двухскатной кровли. Нагрузки, возникающие в результате погодных условий и веса кровельного покрытия, стропильные ноги передают на мауэрлат, а тот — на несущие стены строения. Когда выполняется устройство двухскатной крыши дома, шаг монтажа стропильных ног должен составлять минимум 60 сантиметров, а максимум – 120 сантиметров. Чем тяжелее покрытие кровли, тем чаще следует их устанавливать;
• подкосы
  . Такой элемент из обрезка доски монтируют под определенным углом и тем самым передают нагрузку несущим элементам вниз от стропильных ног. Стропила, несколько подкосов и затяжка все вместе являются составными деталями стропильной фермы, которая выдерживает нагрузки и передает их при наличии широких пролетов на стены;
• стойки
  . Являются вертикальными элементами стропил, передающими нагрузку от кровельного конька на несущие внутренние стены построек. Их изготавливают из бруса сечением 150х150 или 100х100 миллиметров;
• мауэрлат
  . Так называют деревянный брус, который устанавливают и закрепляют на несущих стенах на стержни с резьбой или на анкера, вмонтированные в поверхность. Устройство мауэрлата необходимо для передачи нагрузок от стропильных ног на несущие стены. В качестве материала изготовления пользуются брусом, сделанным из хвойных пиломатериалов и имеющим квадратное сечение размером 150х150 или 100х100 миллиметров. Балки мауэрлата, находящиеся на противоположных стенах должны располагаться параллельно, чтобы размеры стропильных ног имели одинаковую длину;
• конек
  . Данный горизонтально расположенный элемент необходим для соединения скатов в их верхней части. Он образуется путем соединения стропильных ног в верхней точке, когда выполняется устройство двухскатной крыши;
• кобылки
  . Их задействуют, если для создания свеса на кровле не достаточно длины стропильных ног. Кобылки кровлипредставляют собой часть доски, имеющей меньшее сечение, чем у досок, которыми пользовались при изготовлении стропильных ног. Монтаж двухскатной крыши можно значительно облегчить, если использовать этот элемент, поскольку тогда для стропильной конструкции делают ноги меньшей длины;
• лежень
  . Представляет собой горизонтально закрепленный брус сечением 150х150 или 100х100 миллиметров. Он находится на внутренней несущей стене и в его функции входит распределение нагрузок от стоек кровли после устройства крыши дома;
• затяжка. Это один из элементов висячей стропильной конструкции, который со стропильными ногами образует геометрическую фигуру – треугольник – и таким образом помогает им оставаться на месте, а не разъезжаться в стороны;
• свес крыши
  . Необходим для защиты стен от намокания в результате дождевых осадков, его наружный край должен выступать не менее чем на 40 сантиметров;
• обрешетка
  . Устройство двухскатной крыши предполагает монтаж кровельного материала, для его укладки нужно сделать обрешетку. Для этого бруски или рейки крепят к стропильным ногам перпендикулярно их направлению. Благодаря наличию обрешетки нагрузка от природных явлений и собственного веса кровли равномерно распределяется на стропильные ноги. Также обрешетка, которая может быть сплошной или разреженной, скрепляет ноги стропил в единую конструкцию двускатной крыши. Для мягкой кровли, например, из битумной черепицы, данный элемент делают из листов влагостойкой фанеры.

Размер карнизного свеса

Ширина свеса крыши определяется с учетом его расположения. Минимальное значение ширины по СНиП составляет 40 см, а в случае не организованного водоотвода — не менее 60 см. Для боковых свесов на практике выпуск конструкций за границы здания достигает значения 50-60 см, для фронтальных — до 1 м.

В доме из дерева длина свесов должна быть от 550 мм, из кирпича и в панельных домах — до 550 мм. Но, существует и минимальный свес кровли — длина может составлять 400 мм, а в отдельных случаях размер достигает даже 1200 мм.

Организация вентиляции

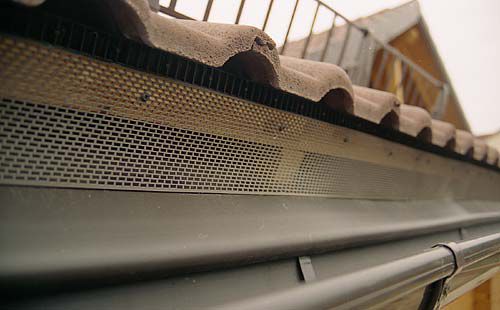

Вентиляционная лента для свеса
Чтобы подшить свес кровли и оборудовать вентиляцией максимально быстро и качественно, соблюдают следующие рекомендации:

• Работать лучше в теплое время года, с апреля до октября. Коэффициент теплового сжатия у разных материалов разный и этот момент нужно учитывать.
• Заранее выбирают положение водостоков. От этого зависит конструкция свеса.
• Материал для подшивки выбирают не только по красоте и практичности, но также по простоте ухода и долговечности.
• Вентиляцию располагают как можно дальше от края, чтобы предупредить возможное попадание воды в систему.
• Отделку карниза выполняют после утепления стены. Иначе часть под коробом останется неизолированной и дом будет терять тепло.
• В деревянном здании карниз крепят на кронштейны. Для отделки берут доски с двойной окантовкой.

Продлить срок эксплуатации деревянного каркаса можно, если готовую конструкцию оштукатурить и покрыть слоем мраморной или гранитной крошки.

Варианты подшивки карниза

Подшивка карнизного свеса может осуществляться по следующим вариантам:

• Подшивка сайдингом.
• Подшивка деревом считается одним из лучших вариантов отделки карниза. Плюсы: натуральный вид и красота, которых нельзя добиться при использовании ненатуральных материалов. Именно по этим причинам этот вид отделки карнизов все более популярен. Помимо того, дерево является живым, органичным и экологически позитивным материалом для изысканной отделки.
• Подшивка карнизных свесов медью считается самым изысканным видом отделки. Плюсы: красота, долговечность и натуральность, благодаря чему этот вид подшивки карнизов является недосягаемым для остальных аналогов.

Особенности проектирования и монтажа карнизных свесов

При проектировании и монтаже следует учитывать:

• Величину вылета карнизного свеса от несущей стены. Она представляет собой проектную величину, зависящую от несущей способности конструкции и факторов, принимаемых во внимание при разработке проекта.
• Свес мягкой кровли должен обеспечивать вентиляцию в подкровельном пространстве.
• Способы и элементы крепежа декоративных панелей (медные, дерево и другие кассеты из металла) должны обеспечивать надежное крепление панели при любых погодных условиях.

При правильном монтаже свесов на кровле, вид стен дома и сама кровля надолго сохранят свой первоначальный внешний вид и эксплуатационные свойства.

С чего начать

При нехватке знаний и умений желательно пригласить, в качестве напарника мастера-профессионала. Так будет спокойнее и надёжнее.

В противном случае без ошибок и переделки не обойтись. А это чревато потерей времени, средств и потраченных усилий. Да и настроение от подобных экспериментов не улучшится.

Когда есть проблемы с выбором вида пристройки, то лучше предварительно посмотреть фото пристройки к дому. Выбрать подходящий вариант и приниматься за его воплощение в реальность.

В начале надо составить подробный план, (лучше проект и смету). Затем согласовать свои задумки с напарником. Получить необходимые разрешения в местном органе власти, пожарной инспекции и санэпидемстанции.

Особое внимание следует уделить способу объединения фундаментов, (основного и пристройки), в единое целое. В противном случае новая постройка может сместиться на нестабильной почве и всё придётся начинать заново

Не меньших раздумий потребует крыша пристройки. Надо правильно рассчитать и сконструировать стропильная систему под выбранный тип кровельных материалов.

Выбрать подходящие варианты утепления, водоснабжения, канализации, отопления, вентиляции, электропроводки. Количество окон и входных дверей. Определиться с видом внутренней и наружной отделки.

Разновидности

Выделяют два основных типа карнизных свесов:

Если взять для примера двускатную крышу, то вдоль боковых стен здания будут располагаться боковые свесы, а фасад окажется защищен фронтальным (фронтонным) свесом. Фронтальный может быть как выступающим, так и выполненным заподлицо. Этот момент зависит от дизайнерской задумки. При оборудовании выступающего свеса производится удлинение конька крыши на определенное заранее расстояние (до 1 м) за пределы фасада здания. Несущие кровельные перекладины, закрепленные на стропилах, также удлиняются. Затем производится монтаж карнизной доски – она фиксируется на торцевых сторонах конька и несущих брусьев обрешетки. Часто нижнюю часть фронтального свеса подшивают для придания кровле более эстетичного и завершенного вида. Боковой свес также может быть предусмотрен габаритами элементов стропильной системы в процессе строительства. В противном случае осуществляется монтаж кобылок – брусков, являющихся продолжением стропил. Кобылки крепятся к торцам стропильных балок, а на них монтируется карнизная доска. Рекомендуемый размер боковых свесов – 40 — 60 см. Точное значение определяется с учетом высоты здания, ширины отмостки фундамента и материала, из которого построено здание (деревянные, кирпичные, панельные постройки).

Стропильная система

Стропильная система ломаной кровли — совокупность всех опорных элементов каркаса, количество и сечение которых определяет расчет. Так как подобная кровля имеет сложную геометрию она состоит из множества частей, чем она массивнее, тяжелее, тем больше элементов, тем они должны быть прочнее.

Вот как она выглядит:

1. Верхние наслонные стропила. Изготавливаются из прочных, надежный, ровных досок, не имеющих сучков размеров 50х150 мм или 100х150 мм. Они крепятся под углом, которые определяет расчет, одним концом упираясь в конек, а другим в опорную стройку. Стропила испытывают нагрузку на прогиб, на распирание, которые определит расчет воздействующих сил. Шаг установки варьируется от 60 до 120 см. Крепление выполняется жесткого типа.
2. Затяжка. Горизонтальная стягивающая балка, изготавливающаяся из бруса прямоугольного сечения. Она служит, чтобы разряжать распирающую нагрузку стропил, связывая между собой стропильные пары. Чем выше расположена затяжка, тем толще она должна быть. А еще она выполняет функции каркаса для потолка мансарды.
3. Бабка. Вертикальная подвеска, связывающая между собой конек с затяжкой, перенося на него вес, минимизируя прогиб. Чтобы сделать бабку необходим брус и специальный подвесной крепеж.
4. Конек. Место встречи двух стропил, которое можно усилить с помощью конькового прогона, в качестве которого используется также брус.
5. Стойки. Вертикальные опоры, которые подпирают верхним концом наслонные стропила, а нижним опираются в балки перекрытий. Чаще всего стойки изготавливают из бруса прямоугольного сечения, длина этого элемента должна составлять предполагаемой высоте потолка плюс 20-30 см. Комфортным считается потолок 2-2,5 м. Стойки будут исполнять роль каркаса для создания мансардных стен.
6. Висячие стропила. Они нижней по принципу ползуна крепятся к балкам перекрытия, а верхней упираются в затяжку. Стропильные ноги также выполняются из досок, подвергаются воздействию на прогиб, но не распирание. Длины стропил должно хватать для формирования комфортного свеса, отступающего от стены не менее, чем на 40-50 см. Если ноги недостаточно длинные, свес компенсируют кобылками.
7. Подкосы. Опорные элементы, располагающиеся под углом к висячим стропилам, задача подкосов гасить прогиб стропильных ног, перенося часть веса балку перекрытия.
8. Балка перекрытия. Основа будущего полового перекрытия мансарды, выполненная из бруса.
9. Мауэрлат. Прочный брус квадратного сечения 100х100 мм или 150х150 мм, который кладут в основание кровли для распределения веса равномерно вдоль несущих стен, предотвращать опрокидывание стропил во время порывов ветра.

Материалы для отделки

Наиболее распространенный вариант обшивки – доски из древесины хвойных пород. Материал должен быть сухим, так как влажная древесина со временем усохнет, деформируется, что ухудшит внешний вид кровли. Рекомендуемая толщина деревянной обшивки – 17-22 мм, длина и ширина подбираются исходя из существующих габаритов крыши. Доски, предназначенные для обшивки, обрабатываются антисептическим составом, лакируются или окрашиваются. Крепление элементов обшивки выполняется с шагом в 1 м. Доски длиной менее 6 м достаточно зафиксировать в двух местах – по краям. Такое оформление требует реставрации каждые несколько лет.

Листы оцинкованной стали также подойдут для обшивки свесов крыши. Толщина стали должна быть в пределах 0,6-0,8 мм. Монтаж стальных листов должен выполняться с использованием специального оборудования, вначале осуществляется разметка и нарезка материала. Все кромки обрабатываются краской для защиты от коррозии.

Алюминиевые листы, покрытые защитным слоем методом напыления, тоже подходят для отделки кровельных свесов. Толщину лучше выбирать 0,6 мм, а длину – не более 6 м. Алюминиевые пластины фиксируются с помощью специальных защелок, поэтому слишком длинные элементы обшивки будут провисать.

Способы монтажа

По стропильной конструкции

Нижняя плоскость стропильных конструкций выравнивается путем монтажа накладных досок согласно разметке. Вначале монтируются крайние детали конструкции, затем при помощи натянутой между ними лески или веревки производится окончательная установка.

По подготовленному каркасу

В этом варианте сначала выполняется обрезание стропил в вертикальной и горизонтальной плоскости. На горизонтальном срезе фиксируется брус, такой же брус крепится на стену на 10 см выше, чем лобовая доска (чтобы обеспечить естественное удаление влаги).

Монтаж фронтального свеса

Лобовая доска фронтального свеса фиксируется на обрешетке параллельно фронтону постройки.

Смотреть о подшивке фронтонов крыши. Чем и как подшить фронтон. О монтаже ендовы при кровле профлистом по ссылке. Также об устройстве ендовы на мягкой кровле. Узнать, чем дешевле крыть крышу дома здесь. Чем покрыть крышу частного дома.

На стену монтируется брус, который также служит опорой для материала подшивки.

Как сделать своими руками?

Рассмотреть процесс можно на нескольких распространенных примерах. Вот как подшить свес фронтона сайдингом пошагово.

• Чтобы это выполнить, крыша над фронтоном должна выходить на полметра вперед. Если стать внизу и посмотреть на выступающий элемент, обнаружатся стропильные ноги, идущие наружу. К ним прикрепляется брус вдоль наружного края.
• Если софиты приобретены 3-метровыми листами, чтобы их зафиксировать, сначала придется разрезать на фрагменты. Каждый кусок – полметра.
• Вплотную к стенке ставится брус 5 на 5 см, делается это саморезами, так чтобы низ пребывал на одной горизонтали с нижним краем внешнего бруса.
• Теперь можно крепить софиты максимально аккуратно. Сначала их монтируют с одной стороны крыши, потом с другой. Первым крепится верхний кусок, потом по нему прикладывается нижний, крепится и он.
• Перед установкой надо удостовериться, что низ стропильных ног не имеет выступа. Если выступ есть, придется подпилить.
• Возле сгиба и на краях ставят вырезанные листы. По внешней кромке обшивки надо прибить уголки, которыми закроются отверстия. Зоны, куда вкручивался крепеж, обязательно закрашиваются – иначе там появится ржавчина.

Следующее описание – монтаж свеса по коробу. Это актуально для крыш с небольшим уклоном. Сначала выравниваются стропильные концы – обязательно на этом этапе работ присутствует полиэтиленовая настилка. Между крайними концами стропильных ног натягивается шнур. Делать это нужно так, чтобы под него попадали концы. Расстояние до стенки высчитывается по длине наиболее короткого выступа. Обязателен контроль интервала, в котором находится стена между крайними стропилами – он должен быть равным.

После этого рассчитывается кратность числа досок на монтаже, число должно быть целым. Шнур регулируется по этому показателю. Остается только удалять стропильные концы. Описанная выше последовательность применяется, если доски устанавливаются параллельно стене. А вот если подшивка перпендикулярная, правильно вначале поставить опорные планки. Они ставятся на стропилах в местах слияния со стенами, а также по концам ног. Крепление материала осуществляется на саморезы.

А еще свес можно подшить по коробу. Это будет актуальным, если крышу решено оформить с крутым скатом. Конечные части стропил торцуются по шнуру. Чтобы сформировать каркас, крепятся планки из бруска 5 на 5 см – делается это перпендикулярно стене. Другой брусок должен быть вертикальным, по стенке между двумя стропилами

Фронтон является той важной частью дома, которая распределяет и сохраняет тепло внутри него

В частности, это важно для мансардной крыши, которая отдана под жилое помещение. Если фронтон в каркасном, кирпичном (да и любом другом) доме не обшить, он будет буквально опустошать бюджет хозяев – помещение зимой придется тщательно обогревать

В следующем видео вас ждет устройство фронтонного свеса крыши.

Свесы и их виды

1. Карнизный свес, выполненный заподлицо: при таком варианте стропила не выводятся за фронтальную границу стен. Также от вас потребуется установка по краю стропил сливной доски. Она должна располагаться в горизонтальном положении. Доска защищает торцы от попадания влаги, а также обеспечивает надежную систему крепежа водосточных желобов. В результате будет подчеркнута индивидуальность крыши. Недостаток – отсутствие защиты для верхних частей стен. На них может попасть влага. Свес заподлицо деревянного дома, как правило, имеет длину от 55 сантиметров. Кирпичные и панельные сооружения допускают меньшую длину выступа. При выпуске затяжек со стропильными ногами за фронтальную линию стен – не забывайте об устройстве карнизов такой конструкции (прочитайте: “Как сделать карнизы под крышей”). Это позволит защитить чердак от сквозняка. Также карнизы предотвратят образование снега в щелях конструкции. Если выступы стропильных ног отсутствуют за линией стен – то удлините их «кобылками». Для этой цели подойдут обрезки бруса. Его нужно будет прикрутить или прибить к стропильным торцам. После этого можно будет крепить карнизную доску.

• Карнизные кровельные свесы, имеющие открытый тип – выступ главных стропил кровельного каркаса за пределы стен. При таком варианте, система водостока крепится на боковые части стропил или к верхним кромкам. Эта система часто используется при строительстве загородных домов.
• Свес крыши от стены закрытого или защитного типа – в этом случае карниз крыши дома закрывает выступающие за фронтонную часть концы стропил. При этом очень часто можно встретить паз с внутренней стороны. В него, как правило, вставляются элементы обшивки.Совет
  : Если чердак выполнен в виде изолированного помещения, то закрытый карнизный свес должен иметь обязательные отверстия для вентиляции.
• Фронтонный свес: выполненный заподлицо или с выступом за стены. Все зависит от дизайна дома, но оба способа можно спокойно использовать при стандартной конструкции. Отметим, что при выступе свеса за пределы стен, проведите обшивку области незащищенной кровли.

Отзывы пользователей об устройстве кровельных свесов

Я у себя делал 70 см, вполне хороший размер, и вид и защита от дождя. Но если будет хороший боковой дождь да ещё и с хорошим ветром то и 1.5 м не поможет…

Serg_v

https://vashdom.tut.by/forum/index.php?topic=7697.0

Вообще такие вещи увязывают с архитектурой здания. Жестких требований нет. Считается, что чем больше, тем лучше — не заливает на стены, выглядит симпатичнее. Я обычно в проектах делаю 60–80 см (от стены) с условием, чтобы не перекрывало свет в окна (по высоте) — не льет напрямую на цоколь, можно пройти вокруг здания. Больше 80 см делать надо осторожно — там уже на расчетную нагрузку приходится смотреть. Разумеется, при неорганизованном водосборе, отмостка должна быть больше вылета карниза.

ac_52

https://www.mastergrad.com/forums/t22411-karniznyy-sves-doma/

Не выводя мауэрлат за фронтон для цементно-песчаной черепицы свес можно сделать 30–40 см. Нет, конечно, можно сделать и больше, но лучше если будут выведены мауэрлаты, смонтированы по две стропилины и вперед! Не забывайте что черепица имеет определенный вес!

var

Читайте также:  Все варианты отделки стен в квартире, обзор материалов, фото

https://vashdom.tut.by/forum/index.php?topic=7697.0

Я для двухэтажных коттеджей (от отмостки примерно 7 метров с цоколем) делаю 700. Вот нравится эта цифра и всё тут. Меньше 500 не стал бы делать для двухэтажного дома. Но мечтаю сделать дом с пологой кровлей на большом выносе, затеняющем окна и с мощными визуально деревянными раскосами. Вот нравится этот экстерьер и всё тут. Но никто ничего подобного не заказывает мне…

Villy-Churak

https://forum.dwg.ru/showthread.php?t=18161

Величина свеса не менее 400 мм, для того чтобы не замачивались стены. Серия 2.160–9 в.1 Крыши сельских зданий.

proekt

https://forum.dwg.ru/showthread.php?t=18161

В кирпичном одно- двухэтажном здании делаю карнизный свес из 3–4 рядов полнотелого кирпича общим вылетом 120–160 мм. Необходимость организованной водосточной системы определяется в каждом конкретном случае. С учётом устройства по карнизному свесу оцинкованного фартука по кровельным костылям с вылетом не менее 80 мм общая длина карнизного свеса достигает 200–250 мм.

Undewar

https://forum.dwg.ru/showthread.php?t=18161&page=3

Скорее величину свеса вам задаст архитектор исходя из своих внутренних творческих потребностей. А с другой стороны, величина свеса будет ограничиваться прочностью применяемых материалов для несущих конструкций кровли.

Forrest_Gump

https://forum.dwg.ru/showthread.php?t=18161

Обшивка свесов: материалы и монтаж

• Самый распространенный материал для обшивки свесов – доска. Предпочтение отдается хвойным породам дерева, например, ели, лиственнице или сосне.

Процесс крепления дощатой обшивки осуществляется с двух сторон. Исключение – доски, длиной более 6 метров. Здесь шаг крепления составляет 1 метр длины обшивочного материала. Перед установкой, обработайте каждую используемую доску водонепроницаемым раствором. Для этой цели рекомендуется использовать специальную краску или лак для дерева. Деревянную подшивку свесов кровли нужно обрабатывать как можно чаще – раз в несколько лет. Только тогда свес карниза кровли может прослужить на протяжении долгого периода времени.

Фотографии

Разновидности исполнения из различных материалов приведены на фото ниже.

Подшивка софитами

Карнизы кровли из профнастила
