Что такое вентиляционный анемостат: виды диффузоров и их особенности

Одно из условий комфортного микроклимата в доме – достаточная циркуляция воздуха. Обустраивая климатическую систему помещения, желательно предусмотреть возможность плавной регулировки интенсивности воздушных струй.

С этой задачей справляются анемостаты. Перед выбором воздухораспределителя следует понять, что такое вентиляционный анемостат, и как подобрать модель исходя из конкретных условий эксплуатации.

Обозначенные вопросы изучены нами и подробно изложены в статье. Кроме рекомендаций по выбору, мы подготовили обзор популярных брендов и востребованных модификаций вентиляционных анемостатов.

Назначение анемостата

С учётом функционала приточно вытяжной анемостат можно использовать в следующих системах:

воздушного отопления;
кондиционирования;
вентиляции.

Применение устройства в ванной

Агрегат устанавливают не только в жилых помещениях, но и крупных торговых комплексах, общественных зданиях и производственных цехах. Учитывая особенности объекта и места установки, аппарат может выполнять несколько функций:

регулировать объём подводимого в помещение кислорода;
распределять воздушные массы;
прикрывать отверстие воздуховода.

Если рассматривать функцию распределения кислорода, то эффективнее всего она действует в приточных системах. За счёт тарелкообразной формы удается направлять воздушные массы вдоль поверхности стены, а не в определенную зону. Вентиляционные анемостаты обеспечивают аэро конвекцию, нивелируют вероятность образования в помещении сильных потоков воздуха.

Применение устройства в офисе

Применение устройства на производстве

Применение устройства в комнате

Что в итоге…

Надеюсь я доступно объяснил, что такое анемостат. Поэтому настоятельно рекомендую заменить им обычные диффузорные решетки. Благодаря этому можно избежать сквозняков в помещении, а также регулировать приток-отток воздушных масс. К тому же последние будут более равномерно распределяться по комнате.

Вопрос

Напишите в комментариях, как думаете – так ли это важно регулировать выходящий поток воздуха? Ведь чем больше отработанных масс покинет комнату, тем быстрее их заменят свежие?

Использование анемостата в системе вентиляции

Анемостат – конечный элемент венсистемы, отвечающий за равномерное распределение воздушных масс в замкнутом помещении. По сути, это альтернативный вариант диффузора или привычной вентиляционной решетки.

Устройство активно эксплуатируется в системах воздушного обогрева, кондиционирования и вентиляции, как бытовых помещений, так и зданий производственного назначения.

Галерея изображенийФото из Анемостат предназначен для контролируемой подачи воздуха, поставляемого механической системой вентиляцииЗа равномерность подачи воздушного потока в конструкции анемостата отвечает аэродинамическая конфигурация клапана, для соединения с воздуховодами устройства оснащаются фланцемАнемостаты с подключаемыми к ним воздуховодами устанавливаются за подвесными потолками, внутренней обшивкой каркасных стен, за фальшь-стенамиПлавная регулировка воздушного потока осуществляется вращением центральной части клапанаАнемостат приточно-вытяжной вентиляцииАэродинамическая форма клапанаУстановка в плодвесном потолкеУстройство для плавной регулировки потока

Основная задача анемостата – формирование и распределение воздухопотока, поступающего в помещение извне или наоборот, направленного в вытяжную трубу.

Анемостат представлен небольшим отрезком трубы с подвижной «шляпкой». Воздухораспределяющий элемент врезается в выход вентиляционного канала со стороны комнаты

«Плафон» отвечает за ряд дополнительных, но не менее важных функций:

регулировка объема подводимого воздуха;
устранение сквозняков – устройство обеспечивает аэро-конвекцию, благодаря чему вероятность появления воздушных завихрений нивелируется;
эффективное проветривание помещения – свежие воздушные струи заполняют все внутреннее пространство комнаты;
перекрывание отверстия воздуховода.

Некоторые модели воздухораспределителей оснащены фильтрационным элементом, удерживающим пылевые частицы с поступающего уличного воздуха.

Анемостаты выпускаются в разном цветовом исполнении, что позволяет декорировать вентиляционный канал под тон отделочных материалов и сделать воздуховод менее заметным

Помощь в подборе изделий

Диффузор из пластика получил особое распространение благодаря своей дешевизне, лёгкости в монтаже и уходе за ним, а также тому, что не подвержен коррозии. Поэтому данная разновидность изделий часто применяется в помещениях, где бывает высокая температура и влажность. Для ванной, кухни, бассейна, санузла лучшего варианта не придумать.

Металлический анемостат и диффузор отличаются большей прочностью и стойкостью к различным механическим повреждениям, поэтому и срок службы у них гораздо дольше. Данная разновидность используется в различных системах подогрева воздуха и в помещениях с высокой температурой.

Деревянные диффузоры чаще всего являются дизайнерскими работами и кроме своих прямых функциональных обязанностей служат украшением в соответствующем интерьере.

Типовое устройство и принцип действия

Конструкция анемостата предельно проста.

Стандартная комплектация включает:

круглый корпус;
крепежная муфта;
фланцевые регулируемые перегородки;
диск с резьбовым стержнем.

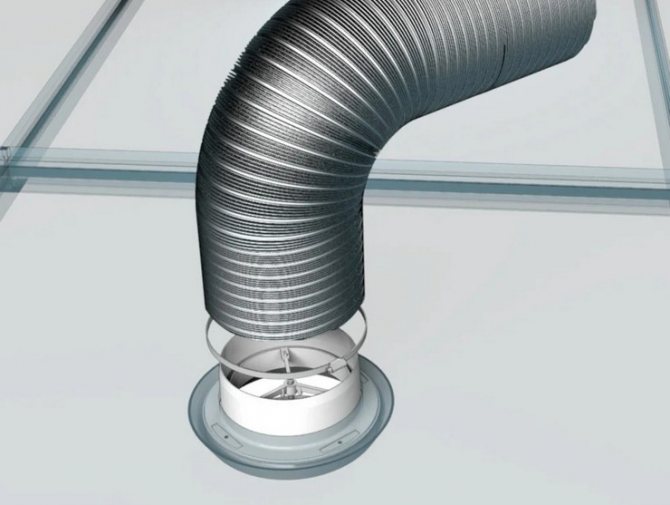

Вовнутрь вентканала вставляется распорка с регулировочным винтом и подвижной тарелкой.

Щит движется перпендикулярно относительно воздуховода по трубе анемостата. Режим работы воздухораспределителя выбирается самостоятельно и контролируется положением заслонки (+)

При перемещении крышки против часовой стрелки пропускная щель увеличивается, соответственно, приток или вывод воздуха возрастает. Проходимость устройства возрастает при повороте плафона по ходу часовой стрелки.

Некоторые анемостаты имеют две тарелки: одна – вогнутая большего диаметра, вторая – стандартной формы. Такая модификация лучше распределяет воздух.

Что представляет собой анемостат?

Чтобы воздух попадал через вентиляционную трубу, необходимо использовать распределительный элемент. К ним относится анемостат.

Устройство представляет собой металлическое или пластиковое изделие из нескольких элементов. Небольшой отрезок трубы вставляется в полость вентиляционного канала. Он закрепляется при помощи саморезов. К нему крепится фланец в виде небольшой тарелки. Круглая деталь присоединяется на распорку корпуса при помощи винта. Тарелка является подвижным элементом, благодаря чему можно регулировать подачу воздуха. Анемостат может включать в себя несколько тарелок разного диаметра, которые улучшают процесс распределения воздуха внутри помещения.

На фланце находится несколько отверстий. Вращая тарелку против часовой стрелки, прорези увеличиваются в размере, что увеличивает тягу. Будет ли воздух прибывать или убывать, зависит от назначения конструкции.

Анемостат используется как для подачи свежего воздуха в помещение, так и для удаления отработанных испарений. Устройство может устанавливаться на систему для регулировки подачи теплого или холодного воздуха. Главное преимущество анемостата по сравнению с решетками и диффузорами – это возможность регулировки интенсивности подачи воздуха.

Анемостаты разных видов

Конструктивные и функциональные особенности

Зависимо от характера распределения и направления воздушных струй различают три типа анемостатов: приточный, вытяжной и универсальный.

Воздухораспределитель приточного типа комплектуется щитом, вогнутым вовнутрь. Форма тарелки обладает минимальным аэродинамическим сопротивлением, благодаря чему воздушные массы распределяются равномерно. Такой анемостат устанавливают в воздуховоды приточной вентиляции.

Рассекатель монтируется в приточную вентсистему и перенаправляет потоки воздуха вдоль поверхности потолка или стены – зависимо от метода установки

В вытяжном анемостате внешняя крышка имеет округлую, гладкую форму для эффективного устранения отработанного воздуха.

Универсальный приточно-вытяжной анемостат оснащен двумя колпаками-рассекателями.

Нюансы применения комбинированной модели:

при монтаже в вытяжную систему допустимо использование одновременно двух щелей, образуемых тарелками;
работа в приточной вентсистеме подразумевает открытие одного зазора, созданного вогнутым щитом; вытяжное отверстие в этом случае надо закрыть.

Выбор подходящего режима осуществляется вручную – устанавливается технологическая щель нужного размера.

Если приточный воздуховод оборудовать универсальным анемостатом и установить вытяжной режим, то поток свежего воздуха буде дуть вертикально вниз, а не распределяться под потолком

На что обратить внимание?

Первое, что следует знать человеку – разновидности прибора по назначению. Здесь ничего сложного нет, так как всего встречается три варианта:

Для приточных систем;
Вытяжной;
Универсальное исполнение.

Главная отличительная черта первого варианта заключается в наличие подвижного диска, который вогнут во внутреннюю часть. Такое решение дает возможность сделать аэродинамическое сопротивление минимальным, что благоприятно сказывается на распределении воздушного потока.

Конструкция для вытяжных систем обладает регулируемым щитом. Его отличие от предыдущего в форме, которая более выпуклая. Это способствует эффективному оттоку воздуха.

Приточно-вытяжные анемостаты, или еще их называют «Универсальные», могут изменять поток при помощи двух круглых щитов, которые двигаются внутри. Это решение больше ориентировано на производственные участки или большие помещения, где в зависимости от ситуации требуется использовать либо первый, либо второй вариант.

После того, как человек определился с разновидностью анемостата, следует обратить внимание на внешнюю часть изделия. Она может изготавливаться из различных материалов:

Пластмассы;
Металл;
Дерева. Этот вариант встречается реже всего.

При выборе материала, человек должен уделить внимание не только прочностным показателям, но и как конструкция будет смотреться внутри дома. Она должна гармонировать с общим дизайном и не выделяться на общем фоне.

Преимущество металлического исполнения:

Высокая надежность;
Стойкость к коррозии;
Долговечность.

Лучше всего использовать подобный вариант, когда человек постоянно сталкивается с удалением нагретого воздуха, например на кухне. Также еще одно достоинство этого материала – универсальное исполнение, которое подойдет под 90% современных интерьеров. Однако у такого изделия присутствует и обратная сторона, например, высокая цена и масса.

Достоинства пластиковых моделей:

Небольшой вес;
Удобная установка в любом помещении;
Не портится от частого воздействия влаги;
Широкий выбор цветовых оттенков;
Простое обслуживание;
Небольшая стоимость.

Такие преимущества указывают на то, что продукт лучше всего использоваться в помещениях с повышенным уровнем влажности. Для горячего воздуха он не подойдет, так как быстро испортится. Поэтому к недостаткам относят:

Низкие прочностные показатели;
Неспособность работы в помещениях с нагретым воздухом.

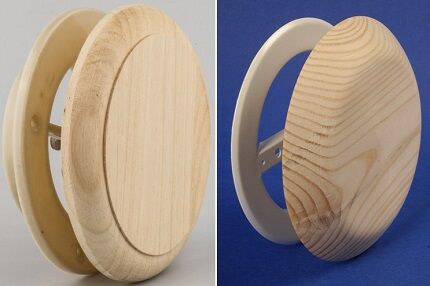

Конструкции из дерева отлично впишутся в интерьер бани или сауны. Однако найти подобное исполнение бывает трудно. Нередко пользователю придется переплатить за такое решение, так как большая часть деревянных анемостатов выполняется под заказ.

Анемостат и диффузор: сходства и отличия

Несмотря на то, что оба устройства выполняют схожие задачи, принцип функционирования воздухораспределителей разнится. Сам по себе диффузор не рассчитан на регулировку пропускной способности.

Угол наклона ламелей приточно-вытяжного диффузора фиксирован, а для корректировки объема воздухопотока предусмотрены различные модификации заслонок ручного управления.

В отличие от анемостата, корпус решетки диффузора круглой, прямоугольной или квадратной формы. Высокой пропускной способностью отличаются линейные продолговатые модели

Предназначение анемостатов: для чего их устанавливают

Для регуляции воздушного потока по системе вентиляции используются диффузоры, вентиляционные решетки и анемостаты. Первые два устройства имеют определенные характеристики, позволяющие им пропускать только определенное количество воздуха.

В отличии от них, анемостат имеет подвижную конструкцию, которая позволяет регулировать силу воздушного потока как в ручном, так и автоматическом режиме.

Часто анемостат путают с диффузором. Хотя обывателю внешне они могут показаться схожими, диффузор имеет принципиальное отличие – в нем нет регуляции потока воздуха. А анемостат такую функцию имеет.

Виды и конструкция

Конструкция анемостата может немного разнится в зависимости от модели и производителя, но в большинстве случаев устройство состоит из таких элементов:

круглого корпуса с распорками и монтажными лапками, в центре которого расположена резьба для удержания диска;
регулируемого диска, к которому прикреплен стержень с резьбой для движения в корпусе;
монтажных фланцев для удержания устройства в потолке или стене.

Некоторые модели не содержат монтажного фланца, а в отверстие вставляется непосредственно корпус. Также производятся анемостаты с несколькими дополнительными дисками в виде концентрических колец. Это нужно для разделения потока на большее число конусовидных струй, или при большом диаметре устройства.

Устройства бывают разных видов, моделей и размеров в зависимости от того, для чего конкретно применяют изделие. Маркируются они диаметром воздуховода, на который рассчитаны. Устройства отличаются типоразмерами 80, 100, 125, 150, 200 мм.

Анемостаты отличаются конструкцией, которая приспособлена для работы в приточной или вытяжной системе. Регулируемые диски приточных анемостатов имеют вогнутую снаружи форму, для создания минимального аэродинамического сопротивления. Для этих же целей в вытяжных системах используются устройства с выгнутой формой диска.

Обычно, сугубо вытяжное устройство производить нецелесообразно, так что изготовляют универсальное (анемостат приточно-вытяжной), которое хорошо работает во всех системах. Регулируемые диски для всех типов разрабатываются таким образом, чтобы между ними и корпусом можно было установить просвет необходимого размера для движения воздуха.

Еще одна важная особенность – материал. По этому фактору анемостаты разделяют на такие разновидности:

Пластиковые. Изготовляют из полистирола, ПВХ, АБС-пластика. Недорогие и легкие устройства. Их предпочтительней устанавливать в системах кондиционирования. При работе с горячим воздухом нужно следить за качеством пластика, чтобы при нагреве из него не выделялись вредные вещества.
Металлические, которые изготовляют из стали, алюминия, нержавейки. Анемостат металлический отличается прочностью и возможностью работы при подаче или удалении сильно нагретого воздуха. Они дороже пластиковых.
Деревянные – встречаются редко. В основном изготовляют для установки в саунах, банях или если этого требует дизайн помещения.

Варианты визуального исполнения

Чаще всего анемостаты производятся из пластика классического белого цвета. Такие приборы характеризуются низкой ценой, небольшим весом, устойчивостью к коррозии. Они хорошо сочетаются со всеми элементами интерьера, не бросаются в глаза, поэтому монтируются в любых помещениях.

Помимо пластика, приборы изготавливаются из металла, имеющего золотистый или серебристый оттенок. Изделия подходят для обустройства воздушных отопительных систем.

Они выдерживают высокие температуры, однако стоят намного дороже пластиковых. Для домов с деревянными стенами заказывают устройства, изготовленные из соответствующего материала.

Виды анемостатов

Конструктивно изделия могут делиться на 3 типа.

Приточные: имеют вогнутую внутрь тарелку. Благодаря этому проходящий внутрь помещения воздух распределяется вдоль поверхности (стены или потолка — не важно).
Вытяжные: имеют выпуклую (в сторону помещения) тарелку. Это упрощает прохождение воздуха из комнаты в вытяжной канал.
Приточно-вытяжные. Имеют ровную (плоскую) тарелку с округлыми краями. Могут применяться как в вытяжных, так и в приточных системах.

Помимо отличия в устройстве тарелки — и приточные, и вытяжные, и приточно-вытяжные анемостаты устроены одинаково. Приточные используются для того, чтобы пропускать свежий воздух в помещение. Обычно в таких моделях тарелка имеет вогнутую форму.

Вытяжные изделия включают в себя тарелку куполообразного вида. Благодаря такой форме воздух быстрее проникает в вентиляционное отверстие. Вытяжной анемостат способствует избавлению от отработанного воздуха, испарений, загрязнений и неприятного запаха в помещении.

Анемостат комбинированного типа можно использовать как для притока воздуха, так и в роли отверстия вытяжки. Обычно комбинированное устройство состоит из нескольких тарелок, при помощи которых осуществляется регулировка работы вентиляционного отверстия.

Для того чтобы воздухораспределитель выполнял роль вытяжки, тарелки устанавливаются таким образом, чтобы образовался щелевой зазор. Для притока воздуха в помещение одну из щелей анемостата перекрывают тарелкой.

Чем отличаются анемостаты

Главное, чем отличаются устройства разного назначения – характером распределения воздушных масс.

Анемостат, предназначенный для приточной вентиляции или системы кондиционирования, имеет такую конфигурацию центральной части, при которой, грубо говоря, нагнетаемый воздух равномерно распределяется параллельно поверхности, на которой установлено устройство. Обычная форма рассекателя – вогнутая снаружи тарелка.

Анемостат, предназначенный для вытяжной вентиляции, способен забирать значительный поток воздуха, который проходит через него, почти не встречая сопротивления. При этом форма центральной части такова, что всасывается поток воздуха в форме вертикального цилиндра (в случае установки на потолке). Это гарантирует быстрый отвод воздуха из центра помещения.

Анемостат универсальный имеет две тарелки рассекателя. Одна работает, когда применяется вытяжная вентиляция, вторая – при нагнетании воздуха в помещение. Выбор соответствующего режима осуществляется вручную с помощью перекрытия ненужного в данный момент зазора.

Количество воздуха, которое анемостат пропускает через себя при работе вентиляции, также регулируется очень просто. Центральная тарелка – рассекатель может менять положение, уменьшать или увеличивать технологический зазор.

Обзор популярных брендов

На рынке вентсистем анемостаты представлены различными производителями. Лидером среди продаж является продукция Vents. Достойную конкуренцию им составляют распределители воздуха Dospel, Blauberg, Lessar и Systemair. Рассмотрим предлагаемые модификации популярных изготовителей более подробно.

Vents

А*ВР – комбинированные пластиковые;
А*ВРФ – универсальные с фланцем из пластика;
А*ПР – приточные пластиковые;
А*ПРФ – приточные с монтажным фланцем, материал изготовления – пластик;
АМ*ВРФ – универсальные металлические с фланцем;
АМ*ВРФ Н – приточно-вытяжные из нержавеющей стали.

Комбинированные анемостаты А*ВР и А*ВРФ изготовляются из полистирола или АБС-пластика. Обе модели подходят для настенного или потолочного монтажа.

МодельА 80 ВРА 100 ВРА 125 ВРА 150 ВРА 200 РА 200 ВР

Площадь живого сечения, м2	0.002	0.006	0.008	0.009	0.009	0.009
Размер полко. воздуховода, мм	80	100	125	150	200	200
Ход клапана по нормали, мм	0…8	0…20	0…22	0…23	0…16	0…19
Форма	Круглые
Материал	Пластиковые
Регулировка	Регулируемые

Отличие – анемостаты А*ВРФ укомплектованы фланцем и ограничительным кольцом, позволяющими быстро и легко зафиксировать воздухораспределитель в вентаканале.

Модели А200ВР, А200ВРФ и А200/150ВРФ оборудованы двумя регулирующими элементами – это обеспечивает более качественное перераспределение воздушных масс.

Приточные анемостаты А*ПР и А*ПРФ выпускаются в двух диаметрах: 150 мм, 200 мм.

площадь сечения – 0,011 и 0,012 кв.м;
максимальный ход тарелки по нормали – 21 и 22 мм.

Стоимость пластиковых воздухораспределителей Vents без фланца составляет 4-9 у.е зависимо от габаритов и наличия фланца.

Металлические модели комбинированных анемостатов (АМ*ВРФ и АМ*ВРФ Н) представлены четырьмя типовыми размерами: 100, 125, 150 и 200 мм.

Цена на стальные изделия с полимерным слоем – 9-12 у.е, на анемостаты из нержавейки – 25-100 у.е.

Dospel

Компания Dospel (Польша) специализируется на изготовлении вентиляционного оборудования и аксессуаров.

AN* – приточные устройства из пластика;
ANM*EV – вытяжные металлические анемостаты;
ANM*SV – приточные распределители из металла.

«Плафоны» серии AN выпускаются диаметром 100, 125 и 150 мм. Максимальное открытие створки достигает – 16, 13 и 21 мм.

Приточные и вытяжные распределители Dospen изготовлены из нержавеющей стали и покрыты порошковой краской. Обе серии (ANM*EV и ANM*SV) выпускаются в пяти размерах: минимальный – 100 мм, максимальный – 250 мм.

Ориентировочная стоимость пластиковых моделей – 4 у.е., металлических – 6-19 у.е.

Blauberg

VPR – пластиковые с монтажным фланцем. Изготавливаются из полимеров, устойчивых к УФ-лучам и температурным воздействиям, в составе пластика присутствуют антистатические добавки. Габаритные размеры подходят под воздуховоды 80-200 мм. Максимальная площадь сечения – 0,009 кв.м.
VMR – металлические анемостаты. Материал производства – сталь, сверху – слой полимеров белого цвета. Модельный ряд насчитывает четыре позиции от 100 до 200 мм.
VSR — для потолочного или настенного монтажа. Плавное регулирование потока воздуха. Легкая установка с помощью монтажного фланца. Оборудованы резиновым уплотнителем. Изготавливаются из нержавеющей стали.
VMBR — для приточных систем вентиляции, систем кондиционирования и воздушного отопления. Для установки в стены или потолки. Обеспечивают правильный приток и циркуляцию воздуха в помещении. Изготавливаются из стали с полимерным покрытием. Специальная аэродинамическая форма клапана обеспечивает равномерное распределение воздуха. Плавное регулирование расхода воздуха за счет вращения центральной части клапана. Оснащены монтажным фланцем для удобства подключения к круглым воздуховодам диаметром 100-200 мм. Монтажный фланец фиксируется к потолку с помощью шурупов. Внутренняя часть анемостата оборудована уплотнительным кольцом для более плотного соединения.

Высокие прочностные характеристики обеих моделей обуславливают их широкую сферу применения: жилые, подсобные, офисные, торговые помещения, детские сады и медучреждения.

Lessar

Фирма Lessar имеет производственные мощности в Китае и разных странах Европы. Продукция компании пользуется спросом благодаря достойному качеству и доступным ценам. Анемостаты выпускаются в ограниченном ассортименте – металлические устройства вытяжного и приточного типа.

модельный ряд: LV-DCP – для приточных вентсистем, LV-DCV – для вытяжных воздуховодов;
сечение каналов: 100, 125, 160 и 200 мм;
пропускная способность анемостатов – 10-500 куб.м/час;
стоимость – 5-10 у.е. (зависимо от габаритов изделия).

Анемостаты Lessar по сравнению с аналогичными металлическими моделями других производителей стоят на порядок дешевле.

Systemair

Шведский бренд Systemair реализует стандартизованную линейку вентоборудования: вентиляторы, воздухообрабатывающие агрегаты и воздухораспределители.

Balance-E. Устройство вытяжного типа, сделанное из регенированного полипропилена. Материал стойко переносит высокую температуру (до +100°С) и химические соединения в умеренной концентрации. Четыре вариации рассчитаны на воздуховоды 100, 125, 160 и 200 мм. Максимальный воздушный зазор – 20 мм.
Balance-S. Приточный анемостат, изготовленный из такого же пластика, как и предыдущая модель. Выпускается в трех размерах: 100, 125 и 160 мм.
EFF. Универсальный стальной распределитель, способный работать в режиме «отвода» и «притока» воздуха. Модификации EFF имеют диаметр от 63 до 200 мм, ход центрального конуса – до 28 мм.
TFF. Приточный анемостат из стали. Конструкция включает в себя впускной конус и плоский звукоизоляционный диск. Поставляется в диаметрах 80-200 мм.

Модели Balance-E, Balance-S и EFF устанавливаются посредством крепежного кольца или напрямую в воздуховод. TFF фиксируется в вентканале распорными пружинами или в монтажную раму.

Отличия по материалу

Чаще всего анемостаты производятся из пластика: этот материал дешевый, легкий, устойчивый к коррозии, и при этом — долговечный и простой в уходе. Пластиковые модели рекомендуется применять в условиях повышенной влажности (к примеру — в бассейнах, душевых, санузлах, кухнях).

Помимо пластика, анемостаты могут выполняться и из металла. Подобные изделия подойдут для вентиляционных систем с подогревом воздуха, или для помещений с повышенной температурой. Стоят металлические анемостаты дороже пластиковых.

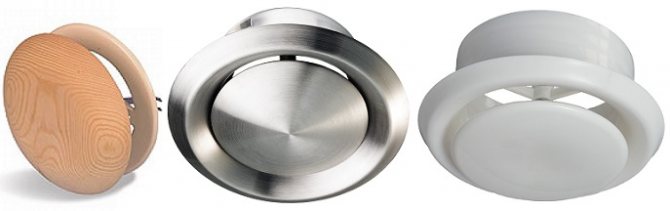

Анемостаты из дерева (тарелка), металла и пластика

По желанию можно заказать изготовление тарелки из дерева — чтобы анемостат был незаметен в доме с деревянной отделкой. В магазинах такие изделия можно встретить редко, однако в любой мебельной мастерской с такой задачей легко справятся. Можно также обратиться к столяру, у которого есть оборудование.

Отличия по назначению: приточные, вытяжные, комбинированные

Конструктивно изделия могут делиться на 3 типа. Единственное отличие между ними — это устройство тарелки:

Приточные
: имеют вогнутую внутрь тарелку. Благодаря этому проходящий внутрь помещения воздух распределяется вдоль поверхности (стены или потолка — не важно).
Вытяжные
: имеют выпуклую (в сторону помещения) тарелку. Это упрощает прохождение воздуха из комнаты в вытяжной канал.
Приточно-вытяжные
. Имеют ровную (плоскую) тарелку с округлыми краями. Могут применяться как в вытяжных, так и в приточных системах.

Приточный, приточно-вытяжной и вытяжной анемостаты

Помимо отличия в устройстве тарелки — и приточные, и вытяжные, и приточно-вытяжные анемостаты устроены одинаково.

Характеристики изделий

Ключевыми характеристиками вентиляционных анемостатов (как вытяжных, так и приточных) являются:

Диаметр. Должен подбираться по диаметру воздуховода. Обычно анемостаты выполняются в диаметре 80, 100, 125, 150 и 200 мм.
Площадь щелевого отверстия. Чем больше этот показатель — тем больше воздуха пропустит анемостат. В среднем модели диаметром 125-200 мм имеют площадь около 0.006-0.009 м².
Ход тарелки (на какое расстояние может двигаться тарелка). В среднем — от 0 до 23 мм.

Площадь щелевого отверстия (а значит — и количество воздуха, которое может пройти через анемостат) напрямую зависит от диаметра изделия и от хода тарелки.

В среднем стоимость пластиковой модели диаметром 100-150 мм (самый популярный тип продукции) — порядка 200-300 рублей. Металлические такого же размера — обойдутся в 300-400 рублей.

О производителях и моделях

На рынках стран СНГ подобные изделия чаще всего можно встретить под брендом Systemair, Эра и Вентс (Vents).

Анемостаты марки Вентс (самые распространенные) делятся на несколько серий:

А-ВР. Приточно-вытяжные пластиковые модели, диаметром от 80 до 200 мм.
А-ВРФ. Приточно-вытяжные пластиковые модели, диаметром от 80 до 200 мм.
А-ПР. Приточные пластиковые модели, диаметром 150 (1 тарелка) или 200 (2 тарелки) мм.
А-ПРФ. Приточные пластиковые модели, диаметром 150 (1 тарелка) или 200 (2 тарелки) мм.
АМ-ВРФ. Приточные металлические (сталь с полимерным покрытием) модели, диаметром от 100 до 200 мм.
АМ-ВРФ-Н. Приточные металлические (нержавеющая сталь) модели, диаметром от 100 до 200 мм.

Название модели дополняется диаметром. То есть в магазине полное название будет иметь вид: Вентс А 100 ВРФ (диаметр — 100 мм).

На российском и украинском рынке представлен еще один, более удобный — автоматический — вариант. Модель называется АВК 100-1-12, и предназначается для вентканалов диаметром 100 мм. Управление тарелкой (т. е. открытие-закрытие) реализовано в виде настенного выключателя (выглядит как обычный выключатель света).

Работа анемостата с электроприводом (видео)

Критерии выбора воздухораспределителя

Определение оптимальной модели анемостата должно базироваться на оценке ряда параметров: материале изготовления, габаритов устройства, рабочем диапазоне тарелки и площади щелевого отверстия. Все критерии подбираются с учетом условий эксплуатации.

Материал изготовления: какой практичней и долговечней

В производстве используются легкие материалы: алюминий, пластик или оцинкованная сталь. Эксклюзивные варианты выполняются из дерева. Каждому изделию присущи плюсы и минусы.

Металл. Особенность металлических изделий – износоустойчивость и длительность службы. Дополнительное достоинство – красивый внешний дизайн, хорошо сочетающийся с разными стилевыми направлениями в интерьере.

К недостаткам относятся: дороговизна и усложненный монтаж из-за большого веса.

Металлический анемостат оптимально подходит под сложные условия производства – для удаления и подачи разогретого воздуха. Жаростойкие модели применяются в системах дымоудаления

Изделия из нержавейки устанавливаются в банях, саунах или топочных камерах.

Пластик. Пластиковые анемостаты обычно используют в быту, торговых, офисных и общественных зданиях. Изделия хорошо себя зарекомендовали во влажных помещениях (душевая, прачечная, кухня, бассейн, санузел).

Конкурентные преимущества полимерных анемостатов:

устойчивость к влаге – не подвергаются коррозии, как металл, и не поддаются гниению, как дерево;
легкий вес и простота установки;
многообразие размеров и расцветок;
неприхотливость в уходе и обслуживании;
низкая стоимость.

Отрицательные стороны пластика: невысокая прочность и невозможность использования для «перекачки» горячих воздушных масс.

Дерево. Такие экземпляры встречают достаточно редко, их в основном используют, если того требует дизайн помещения. Анемостаты органично смотрятся в интерьере деревянного дома, бани или сауны.

Как правило, декоративную роль отыграет верхняя тарелка воздухораспределителя. Именно этот элемент делают из древесины, а остальную «начинку» устройства – из пластика или металла

Оценка технических характеристик анемостата

После выбора типа распределителя (вытяжного или приточного), оценки условий эксплуатации и определения подходящего материала, следует подобрать модель по трем параметрам: диаметр, размер щелевого отверстия и ход клапана.

Диаметр. Сечение оголовка анемостата надо сопоставить с размером канала вентсистемы. Например, под воздуховод 100 мм подойдет соответствующий распределитель на 100 мм.

Стандартный диаметр анемостата колеблется в диапазоне 80-200 мм. При необходимости закрыть вентиляционную трубу большего сечения применяются диффузоры

Щелевое отверстие. Параметр определяет пропускную способность устройства. Разбег показателей – корректировка зазора при помощи фланца. В небольших моделях диаметром 80 мм граничная площадь живого сечения равна 0,002 кв.м, в анемостатах размером 200 мм показатель достигает 0,009 кв.м.

Запас хода. Показатель характеризует максимальное открытие – перемещение «плафона» по нормали. Чем больше ход клапана, тем шире диапазон работы анемостата. Граничное значение в разных моделях достигает 8-30 мм.

Тип управления вентиляционным «плафоном»

Большинство моделей рассчитаны на механическую регулировку положения тарелки. Режим работы воздухораспределительного клапана устанавливается вручную – достаточно прокрутить «плафон» по ходу часовой стрелки или наоборот.

В этом случае удобство управления зависит от места размещения анемостата. При потолочном монтаже менять положение тарелки затруднительно. Для упрощения задачи лучше подобрать автоматический прибор с блоком управления.

Открытие-закрытие вентканала осуществляется при помощи обычного выключателя по типу загорания лампочки. Кроме монтажа анемостата требуется подвод электрокабеля и установка настенного блока управления

Как устанавливается анемостат в помещении

Для начала стоит отметить, что расположение анемостата относительно линии горизонта никак не влияет на его функции. Главное, чтобы поток воздушных масс был достаточно сильный, чтобы его хватало на необходимую кубатуру помещения.

Обычно, в офисных помещениях подводящие трубы вентиляции устанавливаются до уровня подвесных потолков, поэтому анемостаты часто можно увидеть висящими на уровне подвесного потолка. Также анемостат может быть установлен на стене, при этом фиксироваться он может как на самом воздуховоде, так и крепится к самой стене, что с эстетической точки зрения более правильно.

Если помещение имеет производственное значение и система вентиляции ничем не прикрыты, анемостаты просто фиксируют на окончании подводящих труб воздуховодов.

Способы монтажа анемостатов

Чтобы иметь эстетическую привлекательность производители выполняют анемостаты с скрытым крепежом. Если посмотреть на уже установленное устройство, никаких крепежных предположений видно не будет.

Для этого внутри анемостата можно обнаружить специальную крепежную муфту. Подобрав правильное сочетание диаметра устройства и воздуховода, необходимо вставить просунуть устройство в воздуховод и закрутить крепежную муфту.

Также возможно другое исполнение монтажа для устройств, имеющих специальные крепежные фланцы. Для этого необходимо состыковать фланцы со стенками трубы воздуховода и закрутить болты.

Инструкция по установке

Обычно установкой устройств занимаются уже после проведения отделочных работ. В месте, где располагается конец трубы воздуховода высверливается отверстие нужного диаметра. Специалисты по монтажу вентиляционных систем делают это с помощью специальных насадок на дрель, если таковой не имеется сойдет и обычный электрический лобзик.

После чего имея доступ к воздуховоду, с помощью фиксирующей муфты или фланцев производится крепеж анемостата.

Зачастую, над навесным потолком от основной магистрали вентиляции устанавливается гибкая шланга. После высверливания отверстия в нужном месте, шланга подводится к отверстию и монтаж происходит по тому же сценарию.

Полезные советы

В случае с ручным управлением анемостата, необходимо еще перед началом отделочных работ предусмотреть прокладку силового кабеля для дальнейшей регуляции работы устройства. А при монтаже не забыть присоединить кабель к устройству.

В случаях, когда отделочные работы еще не начались, а устройство необходимо закрепить на воздуховод, то к воздуховоду крепится основное тело устройство с монтажной муфтой, после чего отверстие в воздуховод закрывается, а декоративные составляющие с тарелкой будут одевать после отделочных работ.

Функции и принцип работы

Характер действия устройств прост. Движение щита помогает менять объем входящего в помещение воздуха. Это позволяет поддерживать комфортную температуру в квартире или доме в любое время года.

Оборудование с электроприводом

При использовании устройств с ручной регулировкой приходится самостоятельно менять положение тарелки. Электропривод помогает отказаться от выполнения этого действия.

С помощью дополнительных регуляторов пользователь задает параметры работы устройства. В дальнейшем анемостат начинает функционировать без вмешательства человека.

Монтаж анемостата

Установка анемостата может выполняться в гипсокартонную конструкцию, как на потолок, так и в стену. Удобнее всего это делать с помощью гибкого воздуховода, который подводится к основной вентиляционной трубе, которая скрывается гипсокартоном.

Установка должна проводиться на этапе строительства (или капитального ремонта), поскольку гипсокартонная конструкция должна быть разобрана — чтобы можно было проложить воздуховод к отверстию.

Этапы монтажа следующие:

От основного вентиляционного канала к нужному месту в потолке (стене) проводится гибкий воздуховод.
В выбранном месте в гипсокартоне сверлится круглое отверстие соответствующего воздуховоду диаметра.
По диаметру воздуховода выбирается модель анемостата.
В пристыкованный к отверстию воздуховод вставляется труба анемостата.
Круг, который остался снаружи (со стороны комнаты), крепится к гипсокартонному листу саморезами.

Проложенный воздуховод с анемостатом (до монтажа потолка)

Если выбрана модель с автоматическим управлением — необходимо провести кабель и установить выключатель.

После этого можно заниматься дальнейшим ремонтом и отделкой: место монтаж анемостата подготовлено, и гипсокартонную конструкцию можно доделывать. Единственный нюанс: чтобы внутрь вентиляционного канала не попал строительный мусор и пыль — получившееся отверстие необходимо заклеить до завершения ремонта.

По завершению всех отделочных работ остается сделать следующее:

Установить внутрь корпуса (трубы) анемостата опорную часть, на которую крепится винт с тарелкой. Эта же опорная часть соединяется с декоративным кругом, который прикрывает монтажный круг с саморезами. Устанавливается она внутрь трубы, в специальные пазы.
В установленную опорную часть вкручивается винт с тарелкой.

После этого можно регулировать количество поступающего (или удаляемого) воздуха, вращая винт по или против часовой стрелки.

Монтаж анемостата (видео)

Вентиляционные отверстия кровли

Для кровли вентиляционные отверстия также играют немаловажную роль. Они позволяют избавиться от нагретого воздуха летом и вывести пары воды в зимнее время. Предотвращается образование разрушающей изоляцию, штукатурку, деревянные элементы излишней влаги. Эффективный воздухообмен мансарды обеспечивается отдушинами на нижней стороне края кровли – софитах. При отсутствии софита отверстие для вентиляции обустраивают в доске, размещенной между крышей и стенкой.

Отдушины также выполняются на гребне крыши, поверхности фронтона, на скате. Обычно на софите, скате или гребне выполняется целый ряд отверстий. Общая их площадь должна соответствовать площади прямоугольника с длиной равной длине крыши и высотой:

один сантиметр для кровель с наклоном, превышающим пятнадцать градусов;
2,5 см при меньшем угле наклона крыши;
0,5 см при одностороннем наклоне кровли.

Сфера применения

Анемостаты используются для установки внутри вентиляционных и систем кондиционирования, а также для сетей воздушного отопления. Они устанавливаются как в жилых, так и общественных, промышленных помещениях, а также крупных торговых комплексах. Функции этого воздухораспределителя заключаются в следующем:

Эффективное воздухораспределение внутри помещений. За счёт этой функции осуществляется аэроконвекция, которая препятствует образованию сильных потоков воздуха внутри помещения.
Декоративная маскировка отверстия вентканала.
Регулирование объёма приточного воздуха внутрь помещения.

Благодаря небольшим размерам, устройство практически незаметно в интерьере, при этом существует масса вариантов оформления внешней поверхности анемостата.

Предназначение

Анемостат представляет собой устройство, позволяющее добиться максимально эффективного распределения воздушных масс внутри помещения. Приборы прекрасно справляются со сквозняками и могут быть установлены как в приточно-вытяжных установках, так и в системах кондиционирования. Кроме того, анемостат хорошо зарекомендовал себя в сетях воздушного отопления, благодаря чему нашёл своё применение в помещениях любого назначения, включая общественные здания и промышленные объекты. Устройство предотвращает эффект аэроконвекции – явления, при котором воздушные струи образуют сильные завихрения, чем снижают уровень комфорта находящихся в помещении.
Способность гасить вихревые потоки обусловлено формой анемостата, благодаря которой проходящий воздух вынужден обтекать крышку прибора и равномерно рассеиваться. Помимо корректировки направления воздушных струй, анемостаты способны регулировать объём приточного воздуха в помещении либо и вовсе ограничивать его подачу. Кроме практического предназначения, анемостаты выполняют и важную эстетическую функцию. Приборы искусно маскируют отверстие вентиляционного канала и гармонично вписываются в современный дизайн.

Основные производители анемостатов

На российском рынке есть три крупные компании, которые выпускают анемостаты. К ним относятся «Вентс», «Эра» и «СистемЕйр». была основана в 90-х годах 20 века. Под этой маркой выпускается оборудование для вентиляции и кондиционирования по всему миру.

выпускает вентиляционные решетки, диффузоры и анемостаты. Предприятие было основано в 1997 году. Продукция реализуется в 85 регионах России.

начала свою деятельность в Швеции в 1974 году. На сегодняшний день организация включает в себя 56 компаний. Реализация вентиляционной продукции осуществляется в 45 странах мира, включая Россию.

Анемостаты

Модели анемостатов выпускаются в шести линиях в зависимости от их размеров и используемого материала:

А-ВР;
А-ПР;
А-ВРФ;
А-ПРФ;
АМ-ВРФ-Н;
АМ-ВРФ.

А-ВР включает в себя как пластиковые, так и металлические анемостаты. Это модели средней ценовой категории. Анемостаты линии А-ВР выпускаются диаметром от 8 до 20 см.

А-ПР – это линия приточных анемостатов. Выпускаются модели с двумя тарелками.

Модели А-ВРФ являются комбинированными устройствами. Они подойдут как для притока свежего воздуха в помещение, так и для вытягивания неприятных запахов. Под этой линейкой выпускают как небольшие, так и крупногабаритные анемостаты в 20 см диаметром.

А-ПРФ – это серия анемостатов приточного типа. Они подойдут для установки на широкое вентиляционное отверстие диаметром от 15 до 20 см.

Под линией АМ-ВРФ-Н выпускаются приточные модели различных размеров. Все они выполнены из нержавеющей стали.

Модели АМ-ВРФ встречаются как приточного, так и вытяжного типа. Диаметр анемостатов может быть от 10 до 20 см. Все модели выполнены из стали со специальным укрепляющим полимерным слоем.

Анемостат “Вентс” А 100 ВР

Анемостаты от

выпускает несколько линий популярных моделей анемостатов: АПП, АПВП и АВП.

Модели приточного типа можно приобрести в линейке АПП. Это устройство с интересным дизайном в виде четырехугольника. Тарелка вогнута по направлению к вентиляционному отверстию.

АПВП – это комбинированные устройства приточно-вытяжного типа. Они включают в себя несколько дисков, внешний из которых имеет выпуклую форму. Выпускаются в нескольких диаметрах, распространены размеры с диаметром тарелки в 12,5 и 16 см.

Анемостат AN125 приточно-вытяжной “ЭРА” из белого пластика

Линия АВП представляет собой вытяжной тип анемостатов. Можно приобрести устройство в одном из трех размеров: с диаметром в 10, 12,5 или 16 см.

Анемостаты группы

«СистемЭйр» предлагает анемостаты из металла и пластика. Они могут быть как приточного/вытяжного типа, так и комбинированными.

Приточные анемостаты из пластика представлены линией BALANCE-S. Она включает в себя три модели устройств диаметром в 10, 12,5 и 16 см.

BALANCE-Е является линией вытяжных пластиковых анемостатов. Размерный ряд такой же, как и у приточной линии, кроме наличия большого устройства диаметром в 20 см.

Приточный анемостат «СистемЭйр»

Металлические приточные анемостаты являются одними из самых популярных в ассортименте «СистемЭйр». Размерный ряд устройств включает в себя небольшие модели диаметром в 8 см, а также нестандартные устройства для вентиляционного отверстия в 15 см. Дизайн также отличается от других торговых марок. Анемостаты BOR имеют сходство с выпуклой прямоугольной решеткой. А ELEGANT предлагает устройства в непривычном черном цвете.

Металлические вытяжные устройства выполнены в классическом дизайне и представлены в шести размерных рядах. Они подходят для вентиляционных отверстий крупного диаметра.

Комбинированные анемостаты представлены четырьмя моделями: OVE, OVR, OVX и VTK. Модель OVX выполнена в виде узкого прямоугольника. VTK является саморегулирующимся анемостатом более сложной конструкции, чем другие модели.

Анемостаты являются отличной альтернативой диффузорам и решеткам на вентиляционных отверстиях. Появляется возможность регулировки воздушного потока, что сделает воздух в помещении более комфортным.

Технические характеристики

К основным параметрам рассматриваемых устройств относятся:

Запас хода щита. Под этим термином подразумевается наибольшее расстояние, на которое может сдвигаться тарелкообразный регулятор. Средними считаются значения от 1 до 23 мм.
Диаметр, выбираемый с учетом параметров вентиляционного канала. Большая часть приборов имеет стандартные размеры (от 8 до 20 см). Возможно изготовление устройства с индивидуальными параметрами под заказ.
Площадь отверстия. От этой характеристики зависит пропускная способность системы, которая регулируется фланцами. Для устройств диаметром 12-20 см площадь отверстия должна быть равна 0,006-0,009 кв. м.

Способы установки своими руками

Монтировать устройства можно несколькими методами. Предпочтительным считается скрытый способ. При невозможности его реализации применяют альтернативные варианты.

Скрытый монтаж

Метод используется на этапе строительства или капительного ремонта помещения.

Скрытый монтаж выполняют так:

Другие методы

При выборе автоматических моделей стандартную схему монтажа дополняют размещением выключателя на стене и прокладкой кабеля. Если анемостат устанавливается после ремонта помещения, его вместе с воздуховодом закрывают гипсокартонным коробом.

Чтобы внутрь прибора не попадала пыль, его отверстия заклеивают малярным скотчем.

Элементы короба устанавливают с помощью направляющих и саморезов. После сборки его обшивают выбранным отделочным материалом.

Полезные советы и общие рекомендации

Перед началом работы специалисты советуют осмотреть весь вентиляционный канал, замерить диаметры труб. При расчете требуемой пропускной способности пользуются справочными таблицами.

Если канал скрыт в стене, проделывают окно. К твердой трубе присоединяют гибкий воздуховод. Его конец выводят в сделанное ранее окно. Выкручивать регулировочный винт после завершения монтажа нельзя. Этот элемент в дальнейшем будет использоваться для изменения скорости потока.

Источник
