Урок 11. Как удлинить (нарастить) профиль для гипсокартона

В этой статье мы узнаем, как удлинить профиль для гипсокартона или по другому — нарастить его длину. В предыдущих уроках мы узнали, что каркас для подвесного потолка делается из профилей 27х28, 60х27 и П-образных подвесов («крокодилов»). Дело в том, что размер потолков может быть абсолютно разным. Одно дело сделать подвесной потолок в небольшой детской комнате, где длины профиля хватает на всю длину помещения, и совсем другое — сделать такой же потолок в большом зале. И если профиль 27х28 можно не наращивать, а точно выставлять по уровню и последовательно крепить к стене, то что касается основного профиля 60х27, к которому крепится гипсокартон, то здесь необходимо иметь полноценный длинный профиль на всю длину или ширину помещения, где планируется делать потолок. Как быть, если длины профиля, который мы приобретаем в магазине не хватает? В этом случае нужно знать как его нарастить, получив полноценный профиль требуемой длины.

Технология наращивание профиля может пригодиться и в том случае, если по какой-либо причине Вам не хватило профиля стандартной длины, но остались несколько обрезков более коротких.

О конструкциях из гипсокартона

Все конструкции из гипсокартона строятся из четырех основных видов профилей: стоечных и направляющих профилей для перегородок из гипсокартона и направляющих и потолочных профилей для потолков из гипсокартона.
В сечении профили для гипсократона это буква П, соответственно у профилей есть одна стенка и две полки. У направляющих профилей, как для потолков, так и для перегородок, полки ровные. У стоечных и силовых потолочных профилей полки профиля имеют загибы для усиления конструкции.

Соединяются профили двумя способами:

• С помощью специального инструмента, называемого просекатель;
• С помощью саморезов металл-металл. Саморезы маркируются, как LN, это прокалывающие саморезы и LB сверлящие саморезы.

В строительном плане профили для гипсокартона материал технологичный и соединять их можно очень разными способами. Часть способов соединения можно отнести к стандартным, и именно они указаны в технологических картах производителей профилей. Вторую часть способов соединения можно назвать не стандартными.

Как монтировать гипсокартон

Теперь, когда основные элементы конструкций известны, можно разобраться с монтажом профиля для гипсокартона. Суть технологии заключается в возведении металлического скелета из профилей с последующим креплением на него листового материала.

Существует и другой способ монтажа ГКЛ — бескаркасный. В этом случае материал сразу крепится к основанию на специальный клей. Такой вариант проще, так как не требует проведения подготовительных работ по сборке каркаса, но он менее надежен и не универсален.

Как соединять профили для гипсокартона стандартно и не стандартно

Под стандартными способами будем понимать соединение профилей при помощи специально выпускаемых соединительных элементов и приемов, рекомендованных производителями гипсокартона (Кнауф, Гипрок). Все другие способы соединения профилей назовем, нестандартными и техника таких соединений зависит лишь от фантазии монтажника.

В статье рассмотрим следующие типы соединений профилей:

• Удлинение профилей (внахлест и встык);
• Соединение профилей в углу конструкций;
• Т — и Х- образные соединения профилей.

Для чего крепить профили между собой

Соединять профили между собой необходимо по следующим причинам:

• Для повышения уровня прочности гипсокартонной конструкции
• В целях удлинения профиля, как стенового, так направляющего

Крепление профилей для гипсокартона между собой должно выполняться согласно технологии монтажа, так можно собрать действительно качественную конструкцию и не бояться поставить на нее, если это полки, массивные предметы в виде телевизора, книг, посуды и остальных предметов интерьера.

Удлинение профилей

При монтаже крупногабаритных конструкций приходится соединять, как потолочные, так и стоечные профили. При удлинении профили можно соединить встык или внахлест. Для соединения встык применяются специальные стандартные соединители. Они накладываются на стыковое соединение профилей и закрепляются саморезами.

Для соединения стоечных профилей, вместо стандартных соединителей, можно использовать кусок стоечного профиля (ПС). Он также накладывается на стыковое соединение профилей и закрепляется саморезами. При таком соединении важно соблюсти длину накладываемого профиля.

Особые профили

При изготовлении каркасов для листовых материалов иногда приходится применять вспомогательные, редко используемые профили.

• Одним из таких является усиленный профиль (UA). Он служит для устройства оконных и дверных проемов, а также для монтажа усиленной обрешетки, на которую впоследствии можно будет навешивать тяжелые вещи, например газо- и электрооборудование, массивную мебель, полки или коллекторный узел. Стандартные размеры для UA: длина – 3000, 4000, 6000 мм; высота – 40 мм; ширина – 50, 75, 100 мм. Особо стоит отметить толщину материала, она составляет 2 мм.

• Арочный профиль нужен для создания арок и иных фигурных элементов. Он имеет особую конструкцию, которая позволяет его изгибать и создавать искривленные поверхности. Стандартные размеры арочного профиля: длина вогнутого – 3000 мм; выпуклого — 6000 мм; радиус изгиба вогнутого — 500 мм; выпуклого — 1000 мм.

Соединение профилей в углу конструкции

Монтируя каркасы для короба или шкафа из гипсокартона, встает задача, соединить направляющие и стоечные профили на углу конструкции.

Если для каркаса используются, только стоечные профили они легко вставляются друг в друга и соединяются между собой саморезами (фото1) или просекателем (фото2) в трех местах (вверху, посередине и внизу).

Небольшие конструкции из гипсокартона типа короб для труб или экран для батарей можно монтировать полностью из направляющих профилей (ПН 50×27). Два направляющих профиля соединяются в углу аналогично стоечным, только у одного профиля срезаются загнутые края полок. Повторюсь, профили для гипсокартона достаточно технологичны и в соединении профилей можно, проявить фантазию. Главное, чтобы полученная конструкция была крепкой и устойчивой.

Способы соединения

Наращивание

Такой распространенный способ соединения профилей для гипсокартона, как наращивание применяется в штатных случаях. Его предпочитают многие профессиональные мастера. Обычно 3-метровой длины вполне достаточно для монтажа обрешетки. Напротив, зачастую приходится его подрезать.

Однако при обшивке потолка направляющая иногда оказывается слишком короткой. В этой ситуации необходимо «доставить» ее другим отрезком нужной длины. Для этого существуют продольные соединители. Два профиля вставляются в такой элемент путем задвижки в соответствующий паз. Посередине соединителя расположен выступ-ограничитель.

Для укрепления каркаса и повышения надежности соединения они скрепляется короткими саморезами, снабженными пресс-шайбами (у строителей они носят название «семечек» или «клопов»).

Крестообразный способ

В основном такое соединение профилей применяется при обшивке потолков гипсокартоном и преследует цель создания более прочного каркаса, плотного сцепления между собой отдельных его элементов. Выполняется такой стык с помощью соединителя, называемого крабом. Пользоваться им чрезвычайно просто.

1. Четыре обрезанных по вымеренным размерам профиля торцами вставляются в соединитель, имеющий 4 паза, расположенных в виде креста.
2. Каждый отрезок вдвигается в «краб» до щелчка.
3. Усики соединителя отгибаются на прямой угол и фиксируются «семечками» на бортиках направляющих.

Также подобное соединение профилей для гипсокартона крестом можно выполнить и без такого элемента, но придется резать, загибать и подгонять сами направляющие, что требует серьезных профессиональных навыков и отнимает много времени.

Неполный крест

Иногда требуется выполнить соединение неполным крестом, в виде буквы Т. Такое встречается при монтаже обрешетки под скрытое освещение или в многоуровневых потолках. В этом случае можно пойти двумя путями.

1. Использовать специально предназначенный для такого перехода соединитель. Один торец в нем оборудован пазом для вставки профиля, другой выполнен в виде широкого крюка, который цепляется за поперечную рейку.
2. Если вы пропустили этот момент и не купили нужный переходник, можно воспользоваться тем же «крабом». С него обрезается лишний, четвертый, конец, после чего монтаж осуществляется подобно крестообразному соединению.

Можно также использовать и кустарные способы соединения, с подрезанием, отгибанием и креплением на саморезы. Однако такой метод считается менее надежным. К тому же сложнее выдержать строго прямой угол, в связи с чем, может быть перекошена вся конструкция.

Изгибы

При сложной конфигурации многоуровневого потолка задача смонтировать под него каркас несколько усложняется, так как соединить профиль для гипсокартона бывает нужно под углом, и не всегда прямым.

В таких случаях используется специальный соединитель. Он несколько похож на удлинитель, только его бортики по центру прорезаны до основания и отсутствует ограничитель.

Т–образные соединения стоек и перемычек между стойками

При организации дверного проема, устройстве ниш, люков и для прокладки коммуникаций в перегородке требуется между стоечными профилями (ПС) каркаса устанавливать перемычки из профилей ПН. Установить перемычку можно несколькими способами:

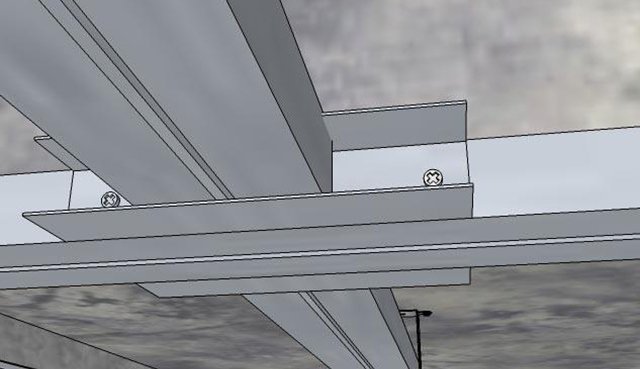

Если вся конструкция делается из направляющих профилей ПН 50×27, то Т-образное соединение производится нестандартным способом.

Как соединять профили для потолка из гипсокартона

Профили для потолка из гипсокартона в конструкциях каркаса приходится удлинять и соединять, под углом 90°. Удлинение потолочных профилей ПП (60х27) производится при помощи специальных удлинителей.

Перекрестное соединение потолочных профилей производится при помощи специальных соединителей. Соединение профилей потолочных в потолке одноуровневом производится соединителем одноуровневым для потолочных профилей ПП 60/27, простое название «краб».

Соединение профилей в двухуровневом потолке производится двухуровневым соединителем. Его можно поворачивать вдоль своей оси на нужный угол соединения.

Подводя итог, хотелось бы отметить, что имея немного фантазии можно соединять профили для гипсокартона обходясь без фирменных соединителей, имея лишь ножницы по металлу и пассатижи.

Стандартные размеры профиля для гипсокартона: 5 видов

Удлинитель Вам в помощь!

How to extend the profile for drywall! As in every other work in drywall there are things that do not always lie on the surface, and we remember them only when absolutely necessary. How, for example, build the profile, whether ceiling 60 * 28 or blade for partitions. For Your consideration GuysStone in a hurry to introduce video №84 — «How to extend the profile of plasterboard»! Make it frankly is not difficult. In the case of ceiling metal sheets, we need only the extension (connector) to the profile of 60 * 28, and screwdriver. When it comes to rackmount profile and its extension, you should prepare for stapler profile and guide profile piece. Everything else is show the GuysStone!

Как удлинить профиль для гипсокартона 60х27

Посмотрим, как удлинить профиль для гипсокартона. Я покажу 2 способа.

С помощью соединителя потолочных профилей 60х27

Перед нами 2 части профиля 60х27:

В магазине можно приобрести специальный элемент, который называется соединитель потолочных профилей:

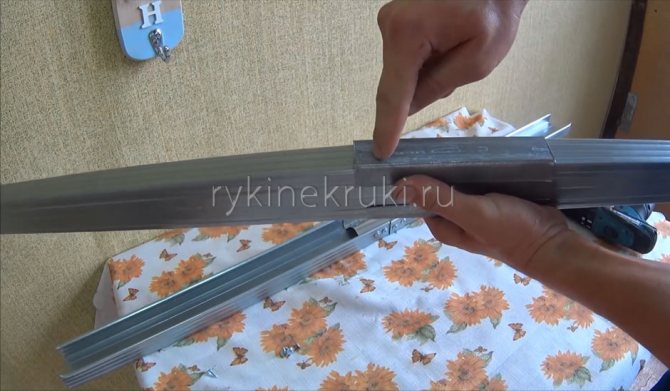

Нужно взять профиль 60×27 и вставить внутрь него соединитель профилей:

делать это нужно аккуратно, не спеша, т. к. соединение происходит довольно туго.

Вставить необходимо до специальных ограничителей на соединительном элементе:

Для работы понадобится шуруповерт и саморезы с пресс шайбой 4.2×13:

Чем меньше длина самореза, тем лучше. Саморез должен быть острый:

В месте перекрытия профиля и соединителя необходимо закрутить саморез:

Обязательно должно быть две точки фиксации, поэтому прокручиваем рядом еще один саморез:

И то же самое проделываем со второй стороны:

После этого берем профиль, который нужно соединить (нарастить, удлинить):

и точно также заводим его на соединительный элемент:

Читая мой блог, Вы наверняка делаете ремонт. Добавьте к себе в закладки
вот эту страницу. Здесь находятся все полезные магазины по благоустройству дома.

Осталось то же самое: закрутить по два самореза по двум сторонам этого профиля:

Итак, саморезы закручены, профиль удлинен:

С помощью профиля 27х28

Рассмотрим второй способ удлинения. Для этого возьмем два куска профиля 27×28 одинаковой длины:

и вставим их поверх профиля 60х27 через боковые стороны:

Далее, вставляем вторую часть профиля 60х27:

После этого нужно саморезами сделать соединения:

Докручиваем оставшиеся саморезы:

Технология №1 – использование специальных элементов

Современные производители выпускают целый ряд комплектующих для монтирования каркасов из металлопрофиля. Специальные соединения для профиля для гипсокартона могут иметь разные конфигурации, я расскажу о самых популярных и удобных из них. Информация представлена в виде таблицы, чтобы вы могли лучше разобраться в ней.

Соединители могут иметь разные конфигурации

Чтобы точно рассчитать требуемое количество крепежа, проще всего сделать эскиз будущего каркаса и нарисовать все его элементы. Так гораздо легче разобраться с тем, сколько и какого крепежа понадобиться, и вам не придется ездить по несколько раз докупать продукцию или же думать, как вернуть остатки продавцу.

Двухуровневый соединитель идеален для сборки овальных конструкций и для систем подвесных потолков

Необходимые материалы и приспособления

Теперь разберемся, как правильно соединять профиль для гипсокартона с помощью всех вышеописанных изделий.

Кроме самого крепежа нам понадобятся дополнительные материалы и инструмент:

• Саморезы для крепления, в одном из предыдущих обзоров я подробно рассказал об основных типах и их особенностях. Тут лишь дам рекомендацию использовать клопы (так называют маленькие саморезы специалисты) с острым наконечником длиной 9 или 11 мм, покрытие может быть любым, это не влияет на качество продукции. Что касается количества, то нормой является 20-25 штук на квадратный метр конструкции, по факту обычно выходит именно так;

Такие саморезы идеально подойдут для наших целей

• Закручивание саморезов производится с помощью шуруповерта со специальной насадкой. Все используемые при монтаже гипсокартона метизы имеют головку под шлиц РН2, поэтому купите несколько бит такого размера, они могут отличаться по длине, мне удобнее всего работать с оснасткой длиной 50 мм, а для труднодоступных мест может понадобиться вариант большей длины;

Я советую использовать двухстороннюю насадку РН2, она ненамного дороже, зато заменяет сразу две биты

• При соединении профилей чаще всего их нужно резать, поэтому заранее позаботьтесь о том, чтобы под рукой были ножницы по металлу. Подойдет самый простой вариант, лишь бы инструмент был острым.

Монтаж удлинителей

Инструкция по проведению работ для каждого типа крепежа отличается, разберем эти варианты отдельно и начнем с рассмотрения того, как удлинить стоечный профиль для гипсокартона:

• При наращивании стоек прочность и геометрическая точность имеют особое значение, именно поэтому обязательно используйте удлинители. Если в продаже есть несколько вариантов, то выбирайте тот, который изготовлен из более толстого металла и по сторонам которого есть выступы. Благодаря им профиль будет соединяться ровно посередине крепежа;

Соединитель должен быть жестким

• В первую очередь вам надо провести замеры, чтобы определить длину скрепляемых элементов. Далее производится резка, для этого профиль размечается с помощью рулетки и фломастера, после чего ножницами по металлу изделие режется. От общей длины элемента, который должен получиться, отнимайте 10-15 мм, чтобы упростить дальнейшие работы;
• Теперь разберемся, как удлинить профиль: вначале соединитель вставляется в торец одного из профилей, после чего с другой стороны ставится второй кусок. Узел должен входить плотно, если он будет болтаться, то прочность очень сильно пострадает. Когда вы убедились, что стойка получается ровной, соединение нужно зафиксировать, вкручивается по два самореза с каждой стороны, чтобы обеспечить максимальную надежность;

Благодаря соединителю мы получаем идеально ровную стойку большой длины

Монтаж крабов

Мы разобрались, как нарастить профиль, теперь рассмотрим, как присоединить перемычки к стойке с помощью краба, технология проведения работ своими руками такова:

• В первую очередь необходимо провести замеры для того, чтобы определить длину всех скрепляемых элементов. При этом размер поперечин должен быть на 5 мм меньше общей длины, это нужно для того, чтобы они нормально умещались в конструкции и не деформировались в ней;
• Соединитель вставляется в основную стойку с обратной стороны, делается это просто, ведь изделие подогнано под размеры профиля. Важно расположить его на нужном уровне и защелкнуть до упора, чтобы элемент располагался максимально плотно;

Распорные усики надежно фиксируют узел в профиле, упрощая процесс монтажа

• Затем с одной из сторон вставляется перемычка, это делается просто: профиль приставляется сбоку и защелкивается на креплении, при необходимости его нужно плотнее придвинуть к стойке, чтобы зазор между элементами был минимальным;

Боковой элемент вставляется в фиксирующие усики, после чего можно загибать боковые элементы

• На каждой стороне есть выступы с отверстиями, они загибаются по профилю, после чего в них закручиваются саморезы. Все достаточно просто и быстро, поэтому после крепления одного краба вы будете отлично разбираться в этом виде работ;

Крепить соединение удобно, так как оно держится и без посторонней помощи

• Вторая сторона фиксируется точно так же. Если же вы с помощью краба крепите перемычку с одной стороны, то вторую часть можно просто отрезать ножницами по металлу.

Монтаж двухуровневых соединителей

Двухуровневый соединитель необходим в случаях, когда нужно соединить два основных профиля, расположенных друг под другом или собрать сложную конструкцию.

Сам элемент представляет собой держатель, в нижней части которого расположены выступы, заходящие в пазы профиля, именно они держат стойки, никакой дополнительный крепеж не применяется. В верхней части есть фиксаторы, которые защелкиваются в выступы бортиков верхнего профиля и не дают узлу двигаться.

Вот так выглядит двухуровневый соединитель профиля

Процесс монтажа достаточно прост:

• Соединитель вставляется в верхний профиль в требуемом месте, он точно подходит по размеру, поэтому будет держаться плотно;
• Нижний профиль нужно вставить так, чтобы выступы зашли в загибы бортиков, за счет этого конструкция будет держаться, поэтому стоит проверять каждое соединение на надежность, все ли расположено так, как надо. При желании крепеж можно прикрепить к верхнему профилю через отверстия в соединителе.

Так выглядит двухуровневый соединитель в конструкции

Монтаж боковых соединителей

Этот вид крепежа идеально подходит для присоединения перемычек на каркасе потолка с одной стороны. Чаще всего его используют в многоуровневых потолочных системах и на примыканиях каркаса к стенам. Соединитель представляет собой изделие, которое одной стороной вставляется в торец профиля, а второй цепляется за бортик профиля, расположенного перпендикулярно.

Соединитель обеспечивает быстрое и надежное крепление поперечин к стойке

Разберемся с тем, как использовать данный элемент:

• В первую очередь необходимо провести замеры, чтобы отрезать куски профиля нужной длины, они должны быть на 5 мм меньше общего расстояния;
• Крепеж до упора вставляется в торец профиля, который мы будем присоединять, иногда для того, чтобы сделать это, необходимо приложить немалое усилие;
• Далее подготовленный элемент просто вешается на бортик стойки, показателем того, что вы все сделали правильно, является ровное расположение профилей относительно друг друга. На зацепе есть выступ, который заходит за загиб бортика и таким образом фиксирует крепление;

Вот так просто проводится данная часть работ

• При желании можно вкрутить несколько саморезов в боковые стороны через профиль и соединитель и в торец стойки через отверстие в крепеже. Это исключит отсоединение узла под нагрузками.

Итоговый результат работы

Ниже на картинках Вы видите удлиненные профили, полученные первым и вторым способом:

На этом все. В этой статье мы узнали, как удлинить профиль для гипсокартона и в каких случаях это может понадобиться.

Гипсокартон – самый популярный материал для ремонта помещений, применяемый для обшивки стен, потолков, создания перегородок. ГВЛ 10, 12 мм (или гипсокартон) можно монтировать разными способами. Поэтому, лучше рассмотреть все варианты, чтобы выбрать наиболее подходящий для каждого конкретного случая. Гипсокартонные листы крепятся главным образом при помощи каркасной профильной конструкции. Иногда для крепления листов используют специальный клей, но крепление на профиль более надежно.

Также этот метод позволяет реализовать дизайнерские идеи: арки, ниши, фигурные элементы. От назначения всей конструкции и материалов, которые будут для нее использоваться, будет зависеть и тип каркаса. Крепежные элементы для них выбираются с учетом будущей нагрузки на конструкцию и ожидаемой от нее прочности.

Каркас из металла для крепления ГВЛ состоит из направляющих, или стартовых, и несущих, или стоечных, элементов. Чтобы правильно выбрать материалы для изготовления каркаса, необходимо рассмотреть все их виды.

Вывод

Мы разобрались с разными вариантами проведения работ, а, чем скреплять каркас в своем доме, решать вам. Все вышеописанные методики отвечают всем требованиям прочности, если они сделаны правильно. Видео в этой статье поможет лучше понять некоторые важные нюансы отдельных технологий, а если вам все же что-то непонятно, то пишите вопросы в комментариях под обзором.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

28 сентября 2016г.

Гипсокартонные системы,Крепеж, метизы, сетки и мебраны

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Виды профилей

• CD — потолочный профиль 60х27 (ПП). Он несет основную нагрузку и удерживает вес готовой конструкции. Такой профиль имеет боковые перегородки повышенной жесткости. Его применяют для отделки стен и потолков.
• Направляющий профиль 27х28. Этот вспомогательный профиль предназначен для крепления листов конструкции. Он задает плоскости будущих изделий. Его используют как для соединения каркаса с поверхностями, так и для сопряжения разных плоскостей конструкции.
• UW — направляющий профиль 50х40, 75х40, 100х40 (ПН) используется для создания перегородок. ПН монтируется к потолку и полу, прилегающим к простенку.
• CW — стоечный профиль 50х50, 75х50, 100х50 (ПС), усиливает каркас перегородок. Его устанавливают вертикально. ГКЛ крепятся к нему с обеих сторон.
• Арочный профиль. Это специальные изогнутые профили выпуклой и вогнутой формы. Профиль этого типа используют для создания сложных конструкций плавной формы, со всевозможными изгибами.

Вспомогательные профили

Существуют и такие. Вспомогательные профили крепятся на уже смонтированную ГКЛ-поверхность и служат для более качественной отделки.

• Угловой профиль крепится на внешние и внутренние углы поверхности, которую предполагается штукатурить. Он будет защищать их от механических повреждений, сколов и трещин. Размеры углового профиля: длина – 3000 мм; сечение – 35 х 35 мм.

• Маячковый профиль помогает выровнять ГКЛ-основание, чтобы при отделке было проще добиться ровной поверхности без перепадов. Размеры маячкового профиля: длина – 3000 мм; сечение – 22 х 6, 23 х 10 и 62 х 6,6 мм.

Общие правила монтажа каркаса под ГКЛ

До начала работы нужно создать схему будущей конструкции, а также рассчитать необходимое количество материалов. Параметры крепления гипсокартона зависят от назначения конструкции: прикладного или декоративного. Если требуется сделать перегородку или обшить стену, и на нее не будет большой нагрузки, то дополнительное усиление конструкции не нужно. В этом случае крепление выполняют на простой каркас. Если же на стену планируется вешать мебель, то обязательно увеличивается толщина каркаса и самого листа ГКЛ. Чтобы улучшить тепло- и звукоизоляцию, между панелями укладывают слой утеплителя. С помощью такой перегородки можно спрятать все коммуникации. Чтобы вывести розетки и выключатели, в гипсокартоне вырезаются отверстия. Затем вся поверхность шпаклюется. Если планируется отделка сразу и стен, и потолка, то начинают с монтажа потолка.

Удлиняем профиль под гипсокартон разными способами

Трудно представить себе ремонт в современной квартире без использования такого популярного строительного материала, как гипсокартон. Сооружать из него перегородки, потолки и ниши научились даже самые неопытные и ленивые застройщики. А вот как соединить профиль если не хватает длины, знают не все. И впадают в растерянность, когда стандартного металлического профиля не хватает, к примеру, для монтировки потолочного каркаса в длинном коридоре или просторной гостиной.

На самом деле сделать это совсем несложно. Существует несколько вариантов соединения профиля по длине.

Вариант первый. С помощью специального соединителя

Если вы не знаете #8212 это такая деталь из металла с отверстиями для крепления, напоминающая небольшой отрезок обычного профиля. Спросите продавца в строительном магазине – он вам обязательно покажет, какие есть варианты.

Теперь берем профиль и просовываем один его конец внутрь соединителя. Отмеряем на другом профиле недостающую длину и аккуратно отрезаем ножницами по металлу. Вставляем его в соединитель с другой стороны. Проверяем прочность соединения – от этого зависит устойчивость нашей будущей конструкции их гипсокартона. Затем с помощью плоскогубцев зажимам края соединителя и профиля. Завершающий этап – закрепляем профиль и соединитель саморезами по металлу через отверстия в торцах.

Вот как можно соединить профиль если не хватает длины.

Вариант второй. Без соединителя

Если вы заранее не запаслись соединителями, а бежать в магазин не хочется, можно удлинить профиль другим способом. Берем два профиля и прикладываем друг к другу. Отмеряем нужную длину, но отрезаем примерно на 10 см больше. Болгаркой или ножницами по металлу аккуратно удаляем на обеих сторонах профиля верхние загнутые кромки также на 10 см. Профиль со срезанной кромкой просовываем в другой профиь на глубину в те же 10 см. Соединяем профиля с помощью четырех саморезов по металлу, вкрученных в торцы профилей.

Расчет количества профилей для стенового крепления гипсокартона

Стеновой гипсокартон имеет толщину 12,5 мм. В процессе эксплуатации стена подвергается различным нагрузкам, что может провоцировать деформацию металла. От Предположительных нагрузок напрямую зависит толщина металла профиля, а также его количество. Это важно учитывать, проводя расчеты и выбирая материала для сооружения гипсокартонных стен.

Если нагрузки на каркас будут небольшими, то возможно применение профиля с толщиной стенок 0,4 мм. В другом случае лучше обезопасить себя, купив более надежный усиленный профиль толщиной 0,6 мм.

При монтаже каркаса, подвигающегося большим нагрузкам, рекомендуется уменьшить шаг расположения стоечного профиля до 0,4 – 0,5 метров. Для легких каркасов допускается устанавливать элементы на расстоянии 0,6 метров. При расчете количества профилей обязательно принимаются соответствующие значения.

Расчет направляющего профиля для стен

Начинают расчет профилей для каркаса под гипсокартон с определения количества направляющих элементов (ПН или UW-профилей). Монтаж такого вида строительного материала осуществляется к поверхностям пола и потолка. Они должны располагаться

максимально точно по вертикальности, относительно друг друга. В последствие, в паз профилей будет устанавливаться стоечный профиль. Отклонения приведут к «заваливанию» стены на или от себя.

Расчет направляющего профиля несложен. Необходимо отмерить длину стены и результат умножить на два. Если каркас монтируется на нескольких стенах, соответственно замер делается для каждой из них.

Дополнительно направляющий профиль может потребоваться, если на стене присутствует оконный проем. В таком случае, нужно к расчетному значению добавить длину окна, умноженную также на два (установка снизу и сверху проема).

Расчет стоечного профиля для стен

Этот расчет более сложен. Чтобы избежать покупки лишнего материала и избежать дефицита его при строительстве наиболее правильно создать масштабированный рисунок стены на чистом листе бумаги. Далее в том же масштабе расчертить расположение направляющего (CW) профиля в будущем каркасе

Расположение направляющего профиля для стенового крепления может быть следующим:

• по углам;
• через каждые 40-60 см (в зависимости от толщины и несущей способности каркаса);
• над дверным проемом (над перемычкой);
• на и под оконными проемами для усиления жесткости.

Технология №2 – крепление с помощью саморезов

Если я скажу, что этот вариант используется чаще всего, то вряд ли ошибусь. Ведь этот способ не предполагает наличия каких-то специальных элементов или крепежей, используется то, что и так есть под рукой. Плюс такого решения в его простоте, минусом является то, что прочность соединений не столь высока, как при использовании вышеописанных вариантов.

Каркас можно соорудить и без специального крепежа

Эта технология подойдет для конструкций, на которые не оказывается особой нагрузки. Также этот вариант актуален при сборке каркасов из стоечного и нестандартного профиля, под эти материалы найти комплектующие сложно, и иногда только рассматриваемый в этой главе способ может помочь решить проблему.

Необходимые материалы и инструмент

Тут все очень просто, так как мы будем использовать то, что и так обязательно должно быть под рукой при сооружении каркаса:

• Сам профиль, из которого мы будем делать каркас. В некоторых случаях мы будем надрезать его, а в некоторых крепить как есть;
• Саморезы по металлу с острым наконечником – никогда не покупайте метизы со сверлом, что бы вам ни говорили продавцы, если они утверждают, что этот вариант лучше, значит, они никогда сами не собирали каркасы;
• Ножницы по металлу понадобятся для подгонки элементов, в некоторых случаях придется резать немало, поэтому лучше иметь под рукой удобный инструмент;

Приобретайте ножницы для фигурной резки металла, они отличаются тем, что рабочая часть загнута и ручки располагаются сверху. При работе вы не будете царапаться о края профиля, да и резать таким вариантом намного удобнее.

Ножницы для фигурной резки намного удобнее стандартных

• Шуруповерт с насадками нужной конфигурации также обязательно должен присутствовать, если делать все руками, то вы очень быстро устанете.

Соединение профиля без резки

Этот вариант отличается простотой, и используется при креплении основного профиля к направляющему, а также при фиксации угловых соединений. Разберемся, как соединять элементы своими руками:

• Для начала нужно закрепить направляющие элементы к стене и потолку, после чего в них вставляется основной профиль. Размеры изделий сделаны с таким расчетом, чтобы они идеально совмещались, и стойка плотно держалась в пристенных элементах;

Профиль просто вставляется в двигается в нужное место, не забудьте выставить его по уровню

• Далее необходимо закрутить 2-3 самореза через стенку профиля так, чтобы они надежно зафиксировали элемент в требуемом положении. В процессе работы при закручивании первого самореза следует одной рукой придерживать соединение, так как профиль может сдвинуться, дальше, когда узел зафиксирован, ничего держать уже не нужно;

Очень простой вариант крепления, который позволяет надежно фиксировать основной профиль в направляющем

• Если нужно скрепить угловое соединение, то следует совместить под прямым углом две детали, после чего закрутить через соединение по диагонали два самореза. Лучше, если крепление будет произведено с обеих сторон, но можно ограничиться и одной, если доступ к другой невозможен;

Так можно быстро и надежно скрепить угол профиля

Если вы хотите, чтобы углы были более прочными, то можно сделать соединение, надрезав бортики профиля и согнув его под прямым углом не разрезая основание.

Хотелось бы сделать одно важное замечание: я категорически не рекомендую подобным образом наращивать профиля по длине. Вставляя их друг в друга, или даже укрепляя еще одним куском профиля, вы не добьетесь требуемой жесткости, да и геометрия таких стыков чаще всего оставляет желать лучшего.

Такое соединение не стоит использовать при работе

Соединение с надрезанием профиля

Разберемся, как скрепить между собой элементы, если они никак не соединяются, технология выглядит так:

• Для начала нужно провести замеры, при этом стоит помнить, что длина кусков профиля, которые мы будем крепить, должна быть больше, так как торцы будут зарезаться для того, чтобы прикрепить их к стойкам. Длина должна быть больше с каждой стороны на 3-4 см, лишнее можно отрезать без всяких проблем и потом;
• Если нагрузки на конструкцию не будет, то можно срезать боковые стороны и оставить основание, которое зайдет на профиль и через которое будет произведено крепление. Тут все очень просто, и если вам что-то непонятно, то просто посмотрите на фото ниже, все вопросы сразу исчезнут;

Такие соединения используются в местах, не подвергающихся нагрузкам

• Если нужно сделать перемычки или усилить проем, то вы можете надрезать профиль так, как показано на схеме ниже. Плюс этого решения в том, что выгибать профиль можно в любую удобную вам сторону, после чего элемент вставляется на место и фиксируется на каркасе. Угол надреза – 45 градусов;

Простой и надежный вариант соединений

• Если нужно соединение попрочнее, то можно совместить два варианта крепежа. Например, использовать крабы и дополнительно скручивать профиль между собой. Именно такой вариант показан ниже, и его отличает наивысшая надежность, я советую использовать это решение тем, кто собирается вешать на потолок тяжелый стеновой гипсокартон.

Этот вариант отличается повышенной надежностью

Усиленное крепление перемычек

Если нужно добиться надежности перемычек в стеновых и потолочных конструкциях, можно использовать еще один интересный вариант проведения работ. Для него вам понадобиться иметь под рукой несколько лишних направляющих профилей.

Рабочий процесс достаточно прост:

• Для начала направляющий профиль режется на куски длиной около 10 сантиметров, они будут ставиться с обеих сторон перемычек, то есть их должно быть вдвое больше, чем ребер жесткости;
• Подготовленные таким образом элементы приставляются к боковой стороне стоек на нужном уровне и прикручиваются 2-3 саморезами по металлу. То есть мы получаем дополнительные пазы под основной профиль, благодаря которым конструкция приобретет дополнительную жесткость;

Крепление производится через основание направляющего профиля

• В подготовленные таким образом направляющие вставляется сама перемычка и прикручивается с лицевой стороны саморезами по металлу. Этот вариант требует дополнительного расхода направляющего профиля, но если под рукой нет крабов, то такое решение обеспечит не меньшую надежность конструкции.

Вот так выглядит уже закрепленная перемычка

Расчет потолочного каркаса из ГКЛ

Потолочный каркас рассчитывается тем же способом, что и стеновой. А именно, на чистом листе бумаги расчерчивается масштабированный рисунок с расположением каждого элемента.

Направляющий (ПН) профиль крепится к стене по периметру помещения. Следовательно, длина всех стен и будет той величиной, которую мы принимаем за общую длину потолочного профиля.

ПН для потолков = общая длина стен

В паз потолочного профиля заводится потолочный профиль. Размещать его рекомендуется параллельно короткой стене. Расстояние между каждым элементом составляет 40-90 см, в зависимости от расчетной нагрузки. Большой шаг (90 см) можно делать если нагрузка на потолок не превысит 0,15 Нм. На практике, никогда точно не знаешь, будет ли такая нагрузка справедлива именно к своему потолку. Поэтому строители всегда перестраховываются и делают шаг 40-60 см, не более.

С шагом 40-60 см к потолочному профилю крепятся перемычки – нарезанное куски из того же ПП-профиля. Для крепления используются крабы. Количество крабов будет равняться числу пересечений ПП профиля с перемычками.

Также важно рассчитывать подвесы. Это элементы для закрепления потолочного профиля к потолку. Обычно, шаг крепления подвесов составляет 0,6 метра. При монтаже двуярусных потолков, это расстояние уменьшается для придания большей жестокости конструкции. В целом, чертеж должен иметь примерно такой вид:

Когда принципиальная схема каркаса потолка перенесена на бумагу, по чертежу рассчитывается нужное количество всех материалов. Далее они закупаются и начинается самый интересный процесс – сборка.

Как собрать каркас для гипсокартона

Сначала, чтобы грамотно подготовить расчет профиля для гипсокартона, нужно сделать все необходимые замеры и нанести разметку. Далее установить направляющий профиль по периметру всей конструкции и закрепить при помощи отвесов. Получится каркас, который необходимо укрепить стойками. Они монтируются в направляющий профиль с шагом, не превышающим 400 мм. В процессе монтажа профиля для гипсокартона важно не забывать проверять конструкцию уровнем.

Затем собранная по уровню несущая конструкция дополнительно крепится к стене при помощи отвесов. Шаг креплений должен быть не больше 800 мм. Для прикрепления каркаса к основанию из кирпича или бетона понадобятся дюбель-гвозди 37 х 6 мм. Если будущую гипсокартонную конструкцию нужно будет сильно нагружать, более прочное соединение с основанием обеспечит анкерная техника. Под конкретную задачу можно подобрать крепление с гайкой, крюком, кольцом или двухраспорный анкерный болт. Используя шурупы и дюбели, каркас необходимо прикрепить к полу и потолку.

Теперь останется обшить каркас листовым материалом. ГКЛ крепится на каркас при помощи саморезов по гипсокартону длиной 25-35 мм. Шляпка самореза должна углубляться в лист на полтора-два миллиметра.

Так выглядит идеальное решение простой задачи. Но на стройке чаще всего необходимо изготовить что-то более сложное. Не всегда размеры профиля для гипсокартона являются подходящими для конкретной конструкции. Поэтому приходится скреплять, укорачивать и наращивать различные элементы. Чтобы не пришлось использовать подручные средства, нужно разбираться в многообразии крепежей и знать, какие из сопутствующих материалов помогут решить задачу и как нарастить профиль для гипсокартона, чтобы конструкция осталась надежной.

Порядок работы при монтаже каркаса для потолка

1. Делается схема разметки каркаса. Для этого на стенах по периметру помещения отмечают уровень. Ровную отбивку можно получить, используя лазерный или водяной уровни или нивелир. Затем по готовому уровню крепится стеновой профиль UD. Его закрепляют дюбелями через каждые 50 см.
2. Далее производится разметка на потолке, где будут находиться направляющие CD. Располагают их с шагом 40-60 см в соответствии с длиной гипсокартона так, чтобы листы соединялись стыками на одном профиле. По этим линиям монтируются подвесы, которые следует крепить с шагом от 30 см до 1 метра. Подвесы лучше расположить не по одной линии, а в шахматном порядке.
3. На этом этапе монтируются профили. Для ровного горизонтального крепления между противоположными стенами натягивается прочная нить. По нитке направляющие выравниваются и прикручиваются к подвесам. Края направляющих профилей должны быть вставлены в стеновые несущие UD. Стыки соединяют саморезами с помощью соединителей для CD. Собранный каркас проверяется по уровню и ровности конструкции. Затем монтируют дополнительные крепления для люстры или других элементов, протягивают электропроводку для освещения.
4. Теперь листы гипсокартона саморезами крепятся к металлу. Их прикручивают с шагом 20 см. Саморез аккуратно углубляют в гипсокартон, но сильно не продавливают, чтобы сохранилась удерживающая способность. Нужно следить, чтобы все стыки находились на профиле, и впоследствии не провисли. Очень важно при монтаже оставлять зазор между листами гипсокартона от 3 мм до 7 мм. Это придаст конструкции подвижность, т.е. позволит ей при изменениях влажности и температуры немного расширяться и сжиматься, не нарушая при этом ее целостность.
5. Для усиления жесткости каркаса двухуровневого навесного потолка, устанавливают поперечины вдоль конструкции из CD-профилей, сохраняя промежуток от 30 до 60 см с шагом в 10 см. При таком соединении элементов используется краб, который устанавливают сверху соединения.
6. Конечный этап работы заключается в шпаклевке швов с использованием армированной ленты.

Для наглядности, рекомендуем посмотреть видео монтажа строительства каркаса для гипсокартонных потолков:

«>

Технология №3 – крепление профиля с помощью просекателя

Существует специальный инструмент для соединения профилей для гипсокартона, он называется просекатель и используется по большей части только профессионалами. Это обусловлено тем, что цена за добротный вариант начинается от полутора тысяч рублей, покупать его на ремонт квартиры не очень разумно, но если вы собираетесь постоянно заниматься подобными работами, то советую рассмотреть это решение.

Плюс такого инструмента в том, что для работы не требуются саморезы, устройство просекает два профиля, отгибая металл с внутренней стороны, тем самым надежно фиксируя два профиля, ниже показано, как выглядит соединение.

Просекая отверстие, инструмент загибает края металла изнутри для прочной фиксации двух элементов

Минус просекателя в том, что в силу своей конструкции он может использоваться далеко не везде, поэтому без шуруповерта и саморезов обойтись в любом случае не удастся. Рассмотрим самую популярную конструкцию инструмента, чтобы вы смогли разобраться в том, как он работает:

Вот так выглядит просекатель

• Основа конструкции – неподвижный рычаг, на конце которого расположена скоба с упором, именно это является основным рабочим узлом;
• Металл просекает специальный пробойник, который двигается за счет нажима подвижного рычага. Чтобы ход инструмента был плавным, нажим на пробойник сделан через ролик, получается система с двумя осями, благодаря которой пользоваться инструментом намного проще.

Теперь разберемся, как соединить профиль с помощью этого инструмента, вся технология проста, и освоить ее не составит труда любому человеку:

Так выглядит схема рабочего процесса

• Для начала вам нужно подготовить профиль, для этого он режется на куски требуемого размера. Советую предварительно проверить, все ли влезает, и хорошо ли совмещаются детали между собой, так вы сможете устранить проблемы при их наличии и не отвлекаться во время работы;
• Далее нужно четко совместить соединяемые элементы между собой. Уделите этому аспекту самое пристальное внимание, так как если вы допустите ошибку, то поправить положение будет сложно, это не саморез, который можно выкрутить, просечка держит прочно, и, чтобы ее разъединить, придется испортить профиль;
• В просекателе максимально разводятся ручки, после чего пробойник выставляется там, где нужно сделать просечку. Обычно крепление производится в нескольких точках, поэтому заранее продумайте, как лучше располагать инструмент, чтобы обеспечить максимальную надежность соединения;

Важно обеспечить доступ инструменту к месту крепления

• Когда все расположено как следует, нужно аккуратно, но сильно нажать на ручки просекателя и таким образом соединить элементы конструкции. Далее инструмент выставляется в других местах, и работа производится аналогичным образом до тех пор, пока вы не сделает нужное количество соединений.

С помощью просекателя соединение производится очень быстро
