При обустройстве вентилируемых фасадов особое внимание уделяется материалам обшивки. Именно от них зависит долговечность покрытия, защита здания от негативных факторов и, разумеется, внешняя привлекательность фасада. Наибольшей популярностью пользуются композитные панели, обладающие массой замечательных свойств. Еще совсем недавно сфера их применения ограничивалась общественными и промышленными строениями, но сейчас такие панели начинают использовать и для отделки частных домов.
Композитные панели для фасада
Применение алюминиевых композитных панелей
Фасадные композитные панели
Структура и характеристики композита
Все слои листов композита соединены между собой по особой технологии, создающей прочную, надежную, устойчивую к расслаиванию конструкцию.
Лицевая поверхность может окрашиваться в разные цвета, быть однотонной или иметь различные рисунки.
Панели представляют собой прямоугольные листы с металлической или полимерной основой и теплоизоляционной прослойкой.
Внутренний слой покрывается антикоррозийным покрытием. На тыльную сторону панелей наносятся знаки в виде стрелок, указывающие направление резки при раскрое листов.
Внешний лицевой слой имеет декоративные и защитные слои из полиэстера или PVDF, защищающие материал от ультрафиолетовых лучей и неблагоприятных погодных факторов. Лицевая поверхность панелей может окрашиваться в разные цвета, иметь рисунок под древесину или кирпич, природный камень или декоративную штукатурку, быть матовой или глянцевой.
Для придания прочности, жесткости и укрепления панелей применяются алюминиевые, стальные или синтетические листы.
Основу композита составляет полимерный наполнитель, отвечающий за технические свойства материала.
Скрепляет многослойную конструкцию слой клея или смолы PVDF.

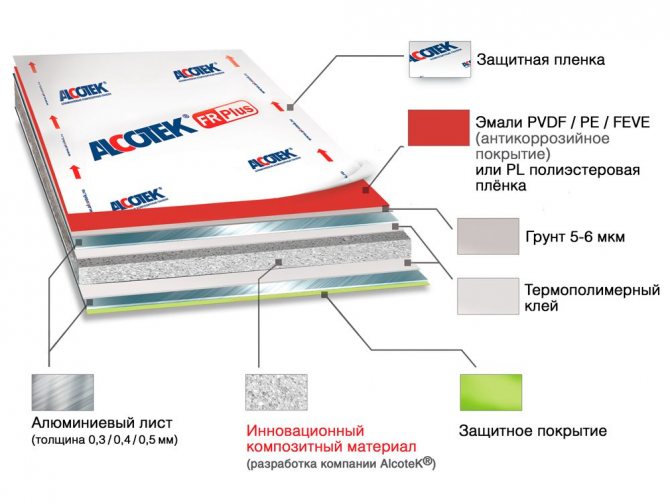

Рис.1. Структура алюминиевого композита.
Композитные панели могут эксплуатироваться при температурах от -50 до +80°С.
Материал не подвержен коррозии, устойчив к агрессивным природным воздействиям, не поражается плесенью и микроорганизмами. Относится к слабо горючим.
Нормами пожарной безопасности материал допускается к применению в облицовке индивидуальных жилых домов и общественных зданий.
Полезные рекомендации
Материал легко поддается обработке, поэтому проблем с раскроем не возникает, если все делать правильно. Во-первых, резать следует только в направлении, указанном производителем. На тыльной стороне каждой панели это направление обозначено стрелками. Во вторых, перед резкой нужно выполнить точные замеры и наметить линию маркером или мелом, а саму панель надежно зафиксировать на столе при помощи струбцин.
Алюминий относится к мягким легкоплавким металлам, поэтому сверлить его нужно аккуратно, на небольшой скорости – от 500 до 800 об/мин. Если нужно сразу просверлить большое количество отверстий в алюминиевых панелях, сверло нужно периодически охлаждать водой.
Важное условие: сверло должно быть очень острым, ручная заточка здесь не подходит.
При выгибании панелей необходимо соблюдать идеальную чистоту поверхности, поскольку алюминиевая стружка или случайно попавшие песчинки при давлении могут оставить царапины на лицевом слое, устранить которые уже не получится. Это не только снизит привлекательность облицовки, но и снизит ее устойчивость к осадкам и ультрафиолету.
Пример вентфасада, облицованного композитными панелями
Виды композитных панелей
На строительном рынке композитные панели представлены в нескольких разновидностях, отличающихся по составу и количеству слоев, размерам и цветовой палитре:
Алюминиевые
Состоят из тонких алюминиевых пластин. Характеризуются высокой прочностью и жесткостью при небольшом весе. Алюминиевые панели не боятся ветровых нагрузок. Стоят дороже аналогов. Могут устанавливаться на фасадах высотных зданий и не стабильных несущих ограждающих, рекламных и декоративных конструкциях.
Минеральные
Имеют в своем составе вспененный полиэтилен и антипиреновые соединения, снижающие горючесть материала. Под действием открытого огня материал не плавится. В процессе горения выделяется незначительное количество дыма
Полимерные
Основу материала составляет поликарбонат. Отличаются небольшим весом и доступной стоимостью. Уступают по прочности, жесткости и несущей способности алюминиевым и минеральным аналогам. Применяются для внутренней отделки помещений.
В качестве декоративного и защитного покрытия используются прочные и устойчивые составы:
- Краски PVDF — создают качественный декоративный слой, не выгорающий на солнце, не деформирующийся на морозе и в условиях жаркого климата. Не задерживают грязь и пыль. Не теряют привлекательности до 25 лет.
- Ламинирующие пленки способны имитировать натуральные материалы из дерева, кирпича, камня и металла. Служат от 15 до 20 лет. Отличаются разнообразием рисунков и расцветок, высоким качеством отделки и более дорогой, чем у аналогов ценой.
- Оксидные покрытия образуют на поверхности зеркальное, стойкое к коррозии долговечное покрытие, способное служить без потери качества до 20 лет.
Палитра цветов композитных панелей составляет более 200 позиций по каталогу RAL, из них более 17 — металлических оттенков.
Рис.2. Выбор оттенков композитных панелей.
Лучшие производители
Поскольку композитные панели пока еще не используются массово, как сайдинг или профнастил, их производством занимается не так много компаний. На отечественном рынке представлены около 30 достойных внимания производителей, продукция которых отвечает необходимым стандартам. При этом большая часть из них – это российские и китайские компании, а также их совместные предприятия. Но лидером все же является немецко-швейцарский бренд «Alukobond», композитные панели которого появились в России раньше других.
Alukobond
Alucobond — алюминиевые композитные панели
Композитные панели этой марки отличаются сочетанием высокой прочности и гибкости, что позволяет легко осуществлять монтаж на криволинейных поверхностях. Они выпускаются шириной от 1 до 1,5 м, длиной – от 3,20 до 8 м. Максимальный вес 1 м2 облицовки составляет 7,7 кг. Гамма расцветок панелей очень широкая, есть серия моделей с имитацией под камень и дерево различных оттенков. Средний срок эксплуатации материала около 50 лет.
Goldstar
Композитные панели «Голдстар»
Материал производится в России, имеет отличное качество, полностью отвечает принятым стандартам. При изготовлении панелей используется полимерный и минеральный наполнитель, покрытие – PVDF. Ассортимент очень широкий, большой выбор оттенков по шкале RAL. Производитель предлагает несколько эффектных серий с имитацией различных материалов: «Вологда» — панели под дерево, «Зеркало» — имитация зеркальной поверхности, полированного металла, золота и серебра; «Палермо» — имитация натурального камня. Высоким спросом пользуются панели серии «Хамелеон», которые изменяют цвет под разными углами зрения. Толщина материала этой марки равняется 3-4 мм, ширина – 1,22, 1,25 и 1,5 м, длина 2,44 и 4 м.
ALLUXE
Композитные панели китайского производства ничем не уступают отечественным брендам. Продукция изготавливается по лучшим западным технологиям, имеет все необходимые сертификаты качества. Прослойкой служит полимерный и минеральный наполнитель, покрытие – PVDF. Толщина панелей 3 и 4 мм, стандартная ширина 1,25 м, максимальная длина – 5,70 м. Цветовая палитра панелей включает 23 варианта, как с глянцевым, так и с матовым эффектом.
Алюминиевые композитные панели ALLUXE
Также популярна продукция таких марок, как «WinBond», «Alcotek», «YARET», «Dibond». Приобретать их нужно лишь у официальных представителей, поскольку есть риск купить подделку.
Alcotek
Композитные панели YARET по типу «Алюкобонд»
Цены на композитные панели
Композитные панели
Видео — Изготовление панелей «Алюкобонд»
Типовые размеры
| Длина, мм | Ширина,мм | Толщина, мм |
| 1500 | 4000 | От 2 до 6 |
| 1220 | 4000 | |
| 1500 | 6000 | |
| 1220 | 6000 |
Возможны и другие размеры панелей по индивидуальному заказу.
ХАРАКТЕРИСТИКИ ПОЖАРНОЙ БЕЗОПАСНОСТИ ALCOTEK ST
| Свойства пожарной опасности | Класс пожарной опасности | |
| КМ1 | ||
| PVDF/PE | PL пленка | |
| Горючесть ГОСТ 30244-94 | Г1 | Г1 |
| Воспламеняемость ГОСТ 30244-96 | В1 | В1 |
| Дымообразующая способность ГОСТ 12.1.044-089 п.4.18 | Д1 | Д2 |
| Токсичность продуктов горения ГОСТ 12.1.044-089 п.4.20 | Т1 | Т2 |
Преимущества панелей
Композитные материалы экологичны и безопасны. Отличаются хорошими теплозащитными качествами. Не выгорают на солнце. Сочетают в себе прочность, жесткость и пластичность.
Композитные плиты обладают высокими эксплуатационными показателями:
- Легкостью. Вес одного квадратного метра листа составляет от трех до восьми килограммов, в зависимости от используемых материалов. Композитные панели легче стальных листов аналогичной жесткости в 3-4 раза, алюминиевых — в 1,5-2 раза.
- Прочностью. Благодаря этим показателям, кассеты изготавливаются больших размеров, что позволяет производить монтажные работы в короткие сроки с минимальными трудозатратами.
- Стойкостью к температурным перепадам и агрессивным воздействиям окружающей среды. Могут эксплуатироваться в условиях жаркого климата и экстремально низких температур.
- Надежностью и долговечностью. Отделочные покрытия из композитных панелей могут служить до 50 лет без потери качества и привлекательного внешнего вида.
- Повышенной звукоизоляцией. В сочетании с утепляющими слоями и воздушной прослойкой при монтаже вентилируемых фасадов способны значительно повысить звукоизоляцию помещений и защитить от уличного шума.
Широкая цветовая гамма и отличная гибкость позволяет создавать уникальные конструкции фасадов и внутренние интерьеры зданий.
Вентилируемые фасады можно навешивать на любые стены без предварительной подготовки, что значительно экономит затраты на строительство или ремонт.
К отрицательным свойствам относятся низкая ремонтопригодность. При повреждении композитного листа отремонтировать его практически невозможно.
Риск появления царапин на облицовке повышает требования к монтажу, складированию и транспортировке материала.
Прайс-лист
Проектные работы
| Наименование работ | Цена от, руб. |
| Проведение испытаний | Бесплатно |
| Геодезическая съемка сооружения | от 20 руб/м2 |
| Создание рабочей документации на устройство вентфасада | от 70 руб/м2 |
| Оформление колорпаспорта | 155000 руб |
| Оформить ордер ОАТИ | 10000 руб |
| Разработка проекта | 30000 руб |
| Разработка проекта производства работ | 30000 руб |
| Создание и утверждение ПОДД на время ремонтных работ | 30000 руб |
Работы
| Наименование | Цена |
| Сборка вертикальной подсистемы: | от 500 руб/м2 |
| — оцинкованная с полимерным покрытием | 400 руб/м2 |
| — алюминиевая | 600 руб/м2 |
| — из нержавеющей стали | 800 руб/м2 |
| Сборка межэтажной подсистемы: | 500 руб/м2 |
| — оцинкованная с полимерным покрытием | 480 руб/м2 |
| — алюминиевая | 720 руб/м2 |
| — из нержавеющей стали | 960 руб/м2 |
| Горизонтально-вертикальной подсистемы: | 650 руб/м2 |
| — оцинкованная с полимерным покрытием | 560 руб/м2 |
| — алюминиевая | 840 руб/м2 |
| — из нержавеющей стали | 1120 руб/м2 |
| Утепление стен в 1 слой | 200 руб/м2 |
| Утепление стен в 2 слоя | 300 руб/м2 |
| — базальтовые теплоизоляционные плиты, плотность = 45 кг/м3, м3 | 1850 руб/м3 |
| — базальтовые плиты, плотность = 80 кг/м3 | 2750 руб/м3 |
| — пеноплекс, цокольный этаж | 5020 руб/м3 |
| Монтаж защитной мембраны | 100 руб/м2 |
| — ветрозащитная мембрана | 95 руб/м2 |
| Крепление облицовочного материала S, м2: | |
| S≥ 1 м2 | 600 руб/м2 |
| 1>S≥ 0,36 м2 | 720 руб/м2 |
| 0,36>S> 0,1 м2 | 900 руб/м2 |
| S≤0,1 м2 | 4200 руб/м2 |
| Материал облицовки: | |
| — композитные панели из алюминия | 1155 руб/м2 |
| Монтажные работы: | |
| Устройство подсистемы под парапетную крышку | 500 руб/м.пог |
| — оцинкованная с полимерным покрытием | 320 руб/м.пог |
| — алюминиевая | 480 руб/м.пог |
| — из нержавеющей стали | 640 руб/м.пог |
| Сборка доборных элем-ов: | 350 руб/м2 |
| — металлические | 277 руб/м2 |
| — алюминиевые-композитные | 288 руб/м2 |
| — алюминиевые | 550 руб/м2 |
Область применения
Одна из самых распространенных сфер использования композитных листов — устройство навесных вентилируемых фасадов.
Листы композита получили широкую популярность при строительстве и реконструкции зданий.
Рис.3. Использование композита при строительстве нестандартных объектов.
Листы из композита применяются при создании различных сооружений и конструкций:
- отделка лоджий и балконов, монтаж навесов и карнизов;
- изготовление вывесок, информационных и выставочных стендов, конструкций наружной рекламы;
- создание стел, указателей, малых архитектурных форм в городском дизайне;
- оформление стен, колонн, потолков, внутри зданий;
- устройство офисных перегородок, специальной мебели;
- обшивка холодильных камер и автомобильных рефрижераторов;
- строительство автозаправочных станций, киосков, остановочных павильонов и прочих нестандартных объектов.
Композитные листы широко применяются в дизайне зданий. Легко имитируют кирпичи и натуральные камни, зеркала и металл.
Рис. 4. Фасад торгового центра из композитных кассет.
Композитные кассеты не рекомендуется монтировать на детские дошкольные и образовательные учреждения и больницы.
Способы обработки композитных материалов
Для получения необходимой конфигурации композитной панели могут использоваться следующие виды обработки:
- вальцевание.
Этот вид обработки позволяет получить панели, предназначенные для облицовки криволинейных поверхностей; - сверление и фрезерование.
Применяется для получения отверстий и изменения формы панели. Часто применяется при изготовлении малых архитектурных форм и элементов наружной рекламы; - распил.
Позволяет получить кассету с требуемыми габаритными размерами. Этот вид обработки является наиболее распространенным.
Важно! При порезке АКП не следует использовать болгарку, поскольку значительное увеличение температуры в зоне резания может повредить защитно-декоративное покрытие. После завершения работы срез необходимо обработать специальным полимерным составом.
- гибка.
Пластичность материала позволяет придавать панелям угол 900 и более, без нарушения целостности защитно-декоративного слоя.
Особенности выбора
Для самостоятельного монтажа композитных конструкций стоит приобретать материал в комплекте с кронштейнами, направляющими профилями, крепежными деталями и другими приспособлениями.
От качества панелей зависит надежность монтажа и срок эксплуатации конструкций.
При выборе композитных панелей нужно руководствоваться следующими рекомендациями:
- На внутренней стороне панели должна содержаться информация о дате выпуска, номере партии, указываться производственный код и тип панели.
- Любая партия композита комплектуется технической документацией, подтверждающей качество и огнестойкость материала.
- При получении товара проверяйте панели на целостность защитной пленки, отсутствие дефектов, вмятин и царапин. Важно помнить, что панели с высокой степенью горючести не могут использоваться при строительстве жилых домов и общественных помещений.
На защитной пленке указывается направление расположения композитных листов на фасаде, чтобы избежать разнотона при монтаже.
Рис.5. Маркировка материала на защитной пленке.
Стеновые панели в интерьере ванных комнат и кухни
Алюминиевые панели для потолка
Нулевая паропроницаемость не позволяет полностью покрыть стены ванной комнаты алюминиевыми плитами. Ими можно заменить кафель в душевой, защитить от брызг стены над купелью и умывальниками. Если вы хотите сделать красивым санузел с помощью чудесного материала, то поставьте сильную принудительную вентиляцию. Она обеспечит должное проветривание сырого помещения. Аналогично в туалете избавит от запахов.
На кухне отлично будет смотреться фартук из алюминиевого листа с нанесенным на него рисунком методом цифровой печати или трафаретным орнаментом. Обычно влагостойкими материалами облицовывают стены, к которым приставлена печь и остальное кухонное оборудование. Остальные красят или декорируют другим способом.
Статья по теме: Декор из обоев своими руками: украшение мебели и стен
Технология монтажа навесных вентилируемых фасадов
Навесные вентилируемые фасады пользуются большой популярностью при отделке не только общественных зданий, но и современных частных домов.
Они монтируются по современным технологиям и подходят для стен из кирпича и газобетона, железобетонных панелей и дерева.
Конструкция вентфасада включает в себя:
- облицовку из композитных кассет;
- стальную подсистему;
- утепляющие, пароизолирующие и ветрозащитные материалы.
Между утеплителем и облицовочным слоем устраивается воздушный зазор.
Благодаря воздушной прослойке, работающей по принципу вытяжной трубы, конденсирующая под фасадной облицовкой влага вытягивается с восходящим воздушным потоком в атмосферу.
Кроме того, прослойка из воздуха является дополнительным теплоизолятором. Она сглаживает термические деформации, возникающие при температурных перепадах, тем самым предотвращает преждевременное разрушение несущих и ограждающих конструкций.
ия можно использовать стекло матовое или более темных тонов. В продаже имеется поликарбонат в широкой гамме цветов: опал, бронзовый, бирюзовый, голубой, оранжевый.
Возможно вас заинтересует:
| Композитные панели | Размеры | Стоиомость листа |
| ALTEC зеркало золотое (RAL 0007) al 0.21 | 1500х4000х3 | 10352 руб |
| ALTEC графит металлик (RAL 0009) al 0.21 | 1500х4000х3 | 4500 руб |
| ALTEC шампань металлик (RAL 0004) al 0.21 | 1500х4000х3 | 4500 руб |
| ALTEC бронза металлик (RAL 0002) al 0.21 | 1500х4000х3 | 4500 руб |
| ALTEC золото металлик (RAL 0003) al 0.21 | 1500х4000х3 | 4500 руб |
| ALTEC зеркало золотое (RAL 0007) al 0.3 | 1220х4000х3 | 9760 руб |
| ALTEC зеркало серебрянное (RAL 0007) al 0.3 | 1220х4000х3 | 9760 руб |
| ALTEC графит металлик (RAL 0009) al 0.3 | 1220х4000х3 | 5002 руб |
| ALTEC шампань металлик (RAL 0004) al 0.3 | 1220х4000х3 | 5002 руб |
| ALTEC бронза металлик (RAL 0002) al 0.3 | 1220х4000х3 | 5002 руб |
Весь ассортимент >>>
Устройство навесных вентилируемых фасадов производится в определенной последовательности:
- Выполняется вертикальная разметка фасада при помощи лазерной рулетки, мерных реек и рулетки. Отмеченные точки соединяются горизонтальными и вертикальными линиями при помощи красящего малярного шнура.
- В месте крепления кронштейнов высверливаются отверстия и вставляются анкерные дюбели.
- Монтируются кронштейны, состоящие из неподвижного несущего элемента и регулируемой подвижной вставки, которая закрепляется при помощи отвесов на нужном уровне. Шаг кронштейнов должен составлять 40-55 сантиметров по вертикали. Интервал направляющих по горизонтали нужно устанавливать исходя из размеров композитных кассет.

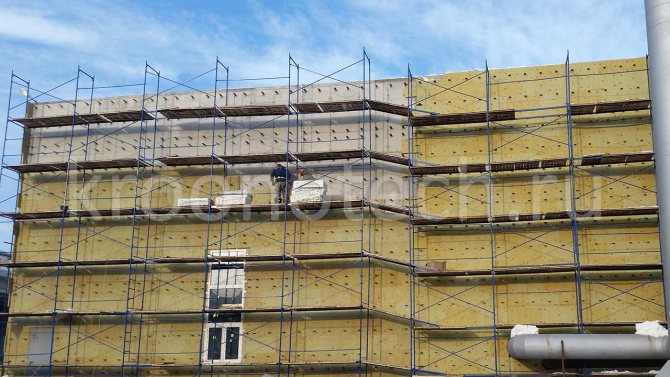

- На кронштейны каркаса устанавливаются плиты из минеральной ваты, пеноплекса или пенополистирола. В месте, где изоляция навешивается на выдвижку кронштейна, в плите делаются надрезы крест-накрест. Утеплитель в центре и по углам закрепляется на стене клеем.
- Поверх утеплителя укладывается паро- и ветрозащитная фасадная мембрана с нахлестом между полотнами в 10-15 сантиметров. Все слои крепятся к стене тарельчатыми дюбелями.
- Для монтажа композитных панелей к кронштейнам на саморезы или заклепки крепятся вертикальные направляющие П-образной формы. В полость профилей заводятся распорные пластины, которые служат зацепом для фасадных кассет. Важно обеспечить надежное и жесткое закрепление всех элементов каркаса строго в одной плоскости.
- Навешивание кассет нужно начинать с нижней части обрешетки, выравнивая панели строго по горизонтали и фиксируя в верхних углах при помощи саморезов. Следующие листы крепятся аналогично, с соблюдением одинаковых зазоров в 10-12 миллиметров.
Для изоляции металла от стены под каждым кронштейном устанавливаются терморазрывные прокладки из изолирующего материала.
Рис. 6. Монтажный узел навесного вентилируемого фасада.
В огне не горят, воды не боятся, живут долго
Алюминиевые панели для стен
Среди металлов алюминий выделяется малым удельным весом и стойкостью к воздействию влаги. Чистый металл при контакте с кислородом воздуха покрывается тонким слоем окисла. Эта пленка составляет несколько микрон – тысячных долей миллиметра, имеет высокую твердость и полностью защищает алюминий от взаимодействия с различными веществами. В результате даже кислоты при непродолжительном воздействии не могут повредить алюминий.
Композитные материалы для стен из алюминия имеют преимущества перед аналогичными на основе древесных отходов и поливинилхлорида:
- не горят и не поддерживают горение;
- не выделяют вредных веществ;
- водостойкие;
- прочные;
- устойчивые к стиранию;
- легкие;
- легко обрабатываются и раскраиваются;
- декорируются термопечатью;
- подходят для отделки фасадов зданий любой конфигурации и высоты;
- эксплуатационный срок более 50 лет без деформации.
Большой выбор цветов и рисунков, возможность комбинировать, позволяют создавать уникальную отделку стен, потолков и фасадов.
Изготовление кассет
Для устройства фасадов из композита, предварительно, в соответствии с проектными чертежами, изготавливаются кассеты.
Для этого с четырех сторон композитного листа формируются углы с использованием фрезерных и гибочных станков.
Рис. 7. Схема развертки заготовки и готовая композитная кассета.
При формировании углов, на фрезерном станке вырезается слой композита в виде углов 90° или 135° или прямоугольника шириной 14 мм, оставляя в точке изгиба слой полиэтилена толщиной от 0,5 до 1,5 мм.
Рис. 8. Схема вариантов гибки композитных листов.
Рекомендации экспертов по обработке и монтажу
Распиливание композитных панелей выполняется фрезерным оборудованием. Если объем работ большой, то оно должно быть стационарным, иначе можно обойтись и ручным, например, дисковой пилой, фрезой. В процессе обработки листы зажимаются с помощью струбцин. Обязательно понадобятся прокладки из древесины или полимера. Они защитят облицовку от образования вмятин.
При распиловке панелей нужно учитывать следующие нюансы:
- для алюминиевых кассет допускается использование стандартных лобзиковых пил, скорость осуществления резки не более 5000 об/мин;
- для фрезерования материалов нужно применять фрезы из твердых сплавов металлов (5000 об/мин) или быстрорежущей стали (3000 об/мин);
- глубина выполнения фрезерования зависит от общей толщины внешнего листа алюминия, при сгибе угловых элементов толщина оставляемого во время резки слоя не может быть менее 0,6 мм, если лист 0,5 мм (0,4 для листов 0,3 мм);
- для изготовления прямоугольных канавок 1-1,2 мм (лист 0,3) и 1,3-1,6 (для 0,5).
Фрезы имеют 3 вида режущей кромки под каждый тип канавки. Для угловых под 90 и 135 градусов, под прямоугольные.
Оставьте заявку и наши специалисты свяжутся с вами по телефону или e-mail обратная связь
Мы работаем с 9 до 20.
Сверление и гибка
Панели сверлятся спиральным сверлом по металлу. Оно должно быть изготовлено из быстрорежущей стали. Для ускорения выполнения работ выбирают сверла с углом острия от 100 до 140 градусов.
Алюминиевые панели легко сгибаются. Для этого не потребуется специфическое оборудование. Вполне подойдет окантовочный пресс или гибочная машина. Чтобы свести к нулю риск повреждения панелей их наружную поверхность защищается фольгой или пластиковыми (полиэтиленовыми) листами толщиной 2 мм.
Допустимый радиус изгиба должен быть как минимум в 15 раз толще листа. Важно и расстояние от края листа до расположения места изгиба. Отступ составляет не менее 5 толщин материала. Нужную форму получат путем окантовочной фрезеровки. То есть панель гнется после выполнения фрезерной обработки. Поскольку толщина оставшегося материала получается незначительной, придать нужную форму можно и вручную. Работы выполняются стационарно на объекте.
Преимущества фасадов из композитных панелей
Вентилируемые навесные фасады из композитных кассет пользуются большой популярностью из-за значительных преимуществ перед другими вариантами отделки:
- не требуют предварительного выравнивания стен;
- обеспечивают защиту несущих ограждающих конструкций от холода и жары, прямых солнечных лучей, дождя и ветра;
- способны утеплять и повышать шумоизоляцию зданий;
- легкий вес навесной системы не требует дополнительного укрепления несущих конструкций.
Вентилируемые фасады исключают грязные процессы в отделке и позволяют монтировать конструкции в сжатые сроки независимости от времени года и погоды.
Рис. 9. Монтаж кассет из листов композита.
Строго соблюдая последовательность и технологию производства работ, можно создать надежное и красивое покрытие, придать фасаду неповторимый, яркий и современный внешний вид, повысить звукоизоляцию, добиться ощутимого энергосбережения здания.
Портфолио. Облицовка здания на примере НВФ «Ховринская»
Наша компания выполнила устройство НВФ насосной станции «Ховринская» общей площадью 2 200 м2.
Керамогранитный фасад ТЦ «Тихорецкий»
Площадь фасада – 855 м2
Срок выполнения работ 60 календарных дней
Вентфасад школы «Интеграция XXI век»
Площадь фасада – 700 м2
Срок выполнения работ 50 календарных дней
ВАРИАНТЫ КРЕПЛЕНИЯ СКП ALCOTEK
НФС способ крепления «Икля» |
НФС способ крепления «Проушина» |
Листовой способ крепления |
В качестве элементов облицовки КП AlcoteK St® утверждены для применения в составе навесных фасадных систем (НФС) с воздушным зазором различных производителей.
Подсистемы для НФС
Достоинства и недостатки
Основные достоинства алюминиевых сэндвич-панелей:
- легкость;
- прочность;
- высокие изолирующие свойства;
- устойчивость к воздействиям окружающей среды.
Этот строительный материал отличается стойкостью к атмосферным осадкам, воздействию солнечных лучей, ветра, высоких и низких температур, атмосферной пыли, агрессивных отложений.
Благодаря большой прочности и пластичности АКП выдерживают высокие ветровые нагрузки, при этом они не коробятся и не расслаиваются, что важно для отделочного материала, применяемого при облицовке высотных зданий.
Многие модели алюминиевых сэндвич-панелей относятся к материалам с самой высокой пожаробезопасностью. Они не воспламеняются и могут служить полноценными противопожарными преградами.
Благодаря сочетанию жестких алюминиевых листов на поверхности и мягкого эластичного материала, расположенного внутри, панелям можно придавать самые разнообразные формы. Их можно гнуть, фрезеровать, резать, рубить, сверлить.
С помощью холодного вальцевания из панелей делают объекты цилиндрической, овальной, криволинейной формы, при этом фрезеровка дополнительных пазов не требуется. На этом материале печатают методом шелкографии, на него также можно наносить самоклеящуюся пленку.
К недостаткам можно отнести относительно высокую цену алюминиевых сэндвич-панелей, которая превышает стоимость многих других строительных материалов для отделки стен. Модификации, при изготовлении которых используется обыкновенный полимерный наполнитель без добавок антипиренов, не устойчивы к огню, а при горении выделяют токсичные вещества.
ОБРАТИТЕ ВНИМАНИЕ!
К теплоизоляционным материалам алюминиевые сэндвич-панели не относятся. Внутренние полимерные вкладки, напротив, обеспечивают хороший теплообмен, который необходим для выравнивания температур внешнего и внутреннего листов металла.
Поэтому при отделке стен они выполняют только декоративную роль. Для теплоизоляции необходимо применять специальные материалы.
Система крепления фасадных алюминиевых панелей
Для крепления на стенах разработаны несколько систем разных брендов, но общий принцип фиксации панелей на фасаде близок.
На поверхность стены устанавливаются металлические кронштейны, длиной от 100 до 250 мм в виде букв Г или П. Длину кронштейнов задает толщина наружного стенового утеплителя. На кронштейны устанавливается система вертикальных металлических профилей- направляющих, на которые навешиваются фасадные кассеты. Подсистема для панелей может быть из алюминия или из стали. Навешивание происходит на салазки в выфрезированные пазы в отбортовке кассет. Либо через икли- специальные зацепы, обычно их по четыре на кассете. Типовые узлы вентилируемых фасадов на основе фасадных панелей из алюминия имеются в каталогах производителей подсистемы.
Системно разработаны угловые соединения для торцов здания, узлы примыкания к оконным конструкциям, сопряжение стены и кровельной поверхности путем облицовки парапета.
Для объемных панелей стандартные узлы дорабатываются путем наращивания, или же разрабатывается индивидуальная система креплений.
Способы нанесения перфорации на алюминиевый лист
Для изготовления фасадных панелей –экранов, для декора фасада поверх светопрозрачного остекления или для декорирования непрозрачных поверхностей, а также для создания медиа-фасадов используются алюминиевые панели со сквозными прорезями в виде орнаментов. Причем возможны любые фигуры, ограничением является только то, что площадь прорезов должна быть не более 55% от общей площади поверхности, иначе алюминиевые панели не выдерживают ветровых нагрузок, гнутся и ломаются.
Прорезывание выполняется в цельном листе разными методами в зависимости от объема партии:
- Небольшие партии – вырезаются фрезой специального режущего плоттера, по тому же принципу, что и объемные буквы;
- Для цельного алюминиевого листа для небольших партий можно использовать лазерную резку, дающую превосходную точность и повторяемость орнамента. Недостатком такого способа является его дороговизна;
- Для изготовления больших партий свыше 1000 м. кв. можно воспользоваться просечным прессом.
